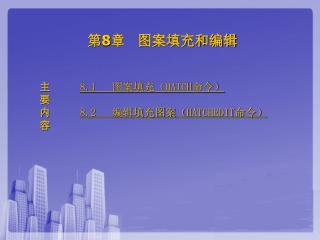

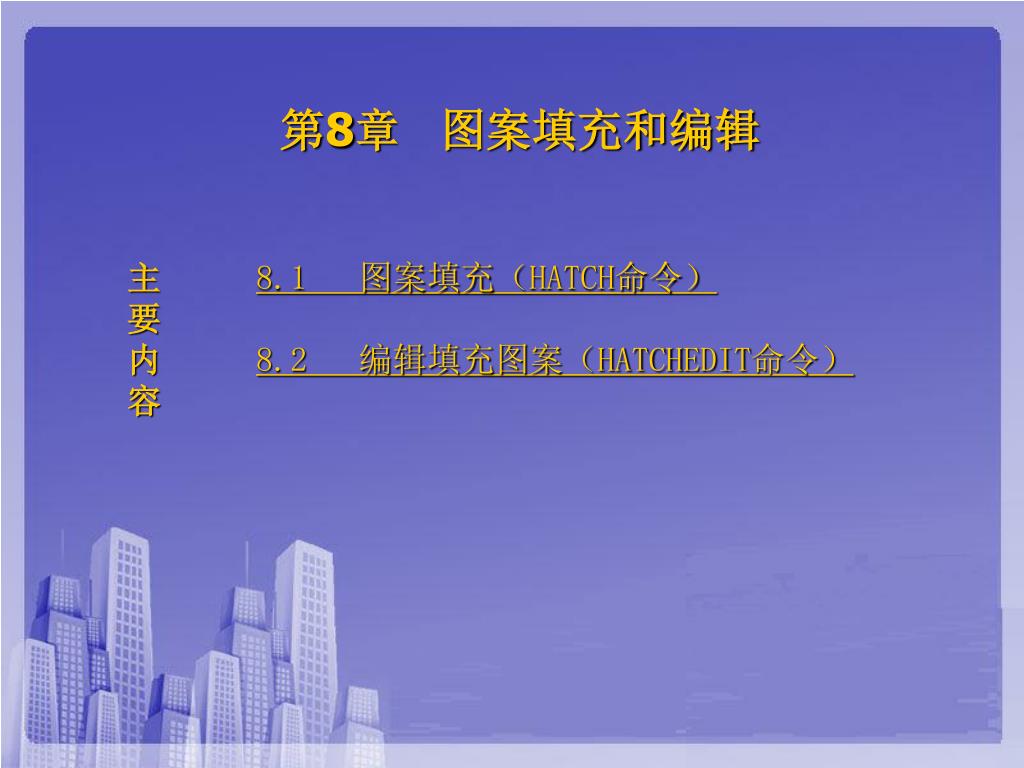

第 8 章图案填充和编辑

8.1 图案填充（HATCH命令） 8.2 编辑填充图案（HATCHEDIT命令）第8章图案填充和编辑主要内容

8.1 图案填充（HATCH命令） 8.1.1 使用HATCH命令进行图案填充 • 功能以对话框的方式设置和绘制填充图案和颜色。 • 访问方法 • 选项卡：【常用】→【绘图】面板 • →【图案填充】图标 • 菜单：【绘图(D)】→【图案填充(H)】 • 工具栏：【绘图】→【图案填充】图标 • 命令行： HATCH

8.1 图案填充（HATCH命令） • “图案填充”选项卡 “图案填充”选项卡用来设置填充图案类型、填充图案，设置相关参数。当使用默认方式或者继续使用上次的设置时，只需要在“图案填充”选项卡中进行快速设置即可。 • “类型(T)”下拉列表框：用于设置填充图案类型。 • “预定义”图案类型 • “用户定义”图案类型 • “自定义”图案类型 • “图案(P)”下拉列表框：用于选择填充图案。 • “样例”预视窗口:显示所选填充图案的示例图。 • “角度(G)”文本编辑框：设置填充图案的倾斜角度。 • “比例(S)”文本编辑框：设置填充图案绘制比例。 • “间距(C)”文本编辑框：设置剖面线之间的距离。 • “ISO 笔宽(O)”文本列表框：设置ISO预定义图案的CAD笔宽。

8.1 图案填充（HATCH命令） • 对话框的折叠和展开单击 “图案填充和渐变色”对话框右下角右向箭头，展开“孤岛”区后的对话框。单击右下角左向箭头则返回原来的折叠状态。

8.1 图案填充（HATCH命令） • “孤岛”区 • “普通”单选按钮设置普通方式，也是默认方式。从最外边的区域开始向内部填充，在交替的区间填充图案。 • “外部”单选按钮设置外部方式，从最外边的区域开始向内部填充，遇到第一个内部边界即停止填充，仅对最外层区域填充。 • “忽略”单选按钮设置忽略方式，忽略所有内部边界，对最外层边界所围成的全部区域进行填充。

8.1 图案填充（HATCH命令） • “边界”区用户选择填充图案、设置参数后需指定图案填充边界。 AutoCAD要求图案填充边界呈封闭状态，图案填充边界可以是一个首尾相连的直线、圆或圆弧围成的封闭区域，图案填充边界也可以是由任意的直线、圆和圆弧围成的一个封闭区域。 • “拾取点”方式 • “选择对象”方式

8.1 图案填充（HATCH命令） • “选项”区设置图案是否关联。若选中“关联(A)”复选钮，边界与填充的图案相关联，当用移动、拉伸等命令修改边界时，填充的图案也随着变化，无关联性的图案无此特性。

8.1 图案填充（HATCH命令） • “继承特性”按钮要求用户选择一个已存在的关联填充图案，并将其图案类型和属性设置为当前的图案和属性。新绘制的剖面线方向和间隔分别与刚选择的剖面线一致。此选项主要用于在绘制复杂的装配图时，以保持同一零件的不同填充区域使用相同的填充图案及属性。 • “预览”按钮

8.1 图案填充（HATCH命令） • “渐变色”选项卡 “渐变色”选项卡用于创建渐变填充图案。渐变填充图案在一种颜色的不同灰度之间或两种颜色之间使用过渡。

8.1 图案填充（HATCH命令） 8.1.2 将填充图案拖到图形中 • 功能从工具选项板中拖动填充图案到图形中以完成图案的填充。

8.1 图案填充（HATCH命令） • 操作步骤 • 菜单：【工具(T)】→【选项板】→【工具选项板(T)】，打开“注释和设计”工具选项板，并选择“图案填充”选项卡。 • 在工具选项板中选择一种要填充的图案类型，例如“砖块”的图案；用鼠标右击该图案的图标，弹出快捷菜单。 • 在快捷菜单中选择“特性(R)”菜单项，将弹出“工具特性”对话框，在此对话框中对于填充图案比例、旋转角度、间距和图层、颜色和线型进行设定后，单击“确定”按钮。 • 直接将表示图案的图标拖动到图形区域中已有的封闭区域中，即可完成图案的填充。

8.2 编辑填充图案(HATCHEDIT命令) • 功能使用HATCHEDIT命令可以编辑填充图案，但不能修改边界。 • 操作方法 • 选项卡:【常用】→【修改】面板→【编辑图案填充】图标 • 菜单：【修改(M)】→【对象(O)】→【图案填充(H)】 • 工具栏:【修改Ⅱ】→【编辑图案填充】图标 • 命令行:HATCHEDIT 发出HATCHEDIT命令后，AutoCAD提示将弹出与HATCH命令相同的 “填充图案和渐变色”对话框，各选项的含义和操作方法也都相同。

第 8 章 图案填充和编辑
