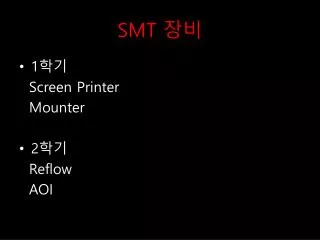

SMT 장비
  • 1학기

Screen Printer

Mounter

  • 2학기

Reflow

AOI

slide2
수행평가(40%)
  • 수업준비 및 태도(5%): 교과서, note, 필기도구, 실습복
  • 학습자료(5%): note 기록, work지 작성
  • 학습과제(30%)

작업지도서 작성,

seminar 자료 작성(PT) – English 포함

창의성개선자료, 표어 작성

실습평가(산학겸임교사 포함)

실습동영상 제작

screen printer

Screen Printer

Screen Printer의개요

Hardware 구조 및 특성

Software

Metal Mask와 Solder paste 특성

장비의 인쇄 조건 및 품질

1 screen printer
1. Screen Printer의 개요
  • 장비 구조
  • 인쇄 원리 및 Printer 동작 순서
slide6
학습목표
  • printer 장비의 구조를 이해하고 명칭을 설명할 수 있다.
  • screen 인쇄와 SMT printer 인쇄를 이해하고, 차이를 설명할 수 있다.
  • Screen printer 1 cycle 동작에 대하여 이해할 수 있다.
slide7
1. 장비 구조
  • Screen Printer : PCB상의적절한 위치에 납을 도포하는 장치
  • Manual Printer
  • Vision Screen Printer : 인쇄회로기판(PWB)에서 부품이 실장되어야 할 Land 표면에 납땜하기 위한 Cream Solder를 인쇄하는 장치
  • 장비 외관
  • 장비 내부
slide10
1. 장비 구조
  • SJ INNO TECH Vision Screen Printer HP-520S
2 printer
2. 인쇄 원리 및 Printer 동작 순서
  • Screen 인쇄
  • Metal Screen Mask
  • Mesh Screen Mask
2 printer1
2. 인쇄 원리 및 Printer 동작 순서
  • 인쇄의 주요 변수 : Squeegee 속도, 압력, 각도(60˚), 판 분리 동작
  • Filling ability : 충전력, 충진력
2 printer2
2. 인쇄 원리 및 Printer 동작 순서
  • SMT Screen Printer 인쇄 방법
  • Screen Printer 동작 순서(1 cycle 동작)

PCB loading -> PCB clamp -> camera align -> work table up -> printing -> seperation -> work table down -> PCB unclamp -> PCB unloading

2 printer3
2. 인쇄 원리 및 Printer 동작 순서
  • Vision Screen Printer의 기본적인 동작

- 기존 장비로부터 Board 유입

- Work table의 중앙 위치에 Board 정지

- Board 고정

- Camera가 설정된 Fiducial mark 인식

- Camera가 인식한 Board와 Stencil의 Fiducialmark 위치값 계산

- 계산된 값으로 기구적인 이동을 통해 위치를 일치

- Stencil 하단면으로Board 밀착

- Squeege로 준비된 Solder paste를 인쇄

- 지정된 속도와 거리로 Board가 Stencil로 부터탈착

- 다음 장비로 Board 이송

2 hardware
2. Hardware의 구조 및 특성
  • conveyor, work table
  • Squeegee, cleaning
  • Camera, mask
slide20
학습목표
  • printer 장비의 각각의 축에 대한 역할과 동작에 대하여 이해할 수 있다.
  • camera의 역할과 조명의 구조 및 역할에 대하여 이해할 수 있다.
1 conveyor work table
1. Conveyor, work table
  • Conveyor : in conveyor, work conveyor, out conveyor
  • Work table : work conveyor, backup table
1 conveyor work table1
1. Conveyor, work table
  • Conveyor의구조
  • Belt 옆 guide 부착하여 PCB 안정적 이송
  • AC 전동기 이용하여 conveyor belt 구동
1 conveyor work table2
1. Conveyor, work table
  • Conveyor의역할
  • In conveyor
1 conveyor work table3
1. Conveyor, work table
  • Conveyor의역할
  • work conveyor : work clamp

(top clamp system)

1 conveyor work table4
1. Conveyor, work table
  • Conveyor의역할
  • out conveyor : work clamp
1 conveyor work table5
1. Conveyor, work table
  • Work table의구조
1 conveyor work table6
1. Conveyor, work table
  • Work table의역할
  • Backup table : block, pin을 이용하여 PCB를 conveyor belt 위치  conveyor 상면까지 올려 줌
  • Work table : PCB가 고정된 상태에서 metal mask면까지 up, 인쇄동작을 마치면 원위치로 down
1 conveyor work table7
1. Conveyor, work table
  • Work table의특징
  • Up 동작 : 빠른 속도 후느린 속도
  • separation: 판 분리, 느린 속도 후 빠른 속도
  • 위치 및 속도제어를 위해 servo motor 사용
2 squeegee cleaning
2. squeegee, cleaning
  • Squeegee 장치의 구조
2 squeegee cleaning1
2. squeegee, cleaning
  • Squeegee 장치의 역할
  • Squeegee에 압력을 가하여 PCB의 land에 solder paste를 인쇄하는 역할
  • Squeege장치의 특징
  • 인쇄동작에서 압력과 속도를 동시에 제어
2 squeegee cleaning2
2. squeegee, cleaning
  • Cleaning 장치의 구조
  • Wet, vacuum, blow
2 squeegee cleaning3
2. squeegee, cleaning
  • Cleaning 장치의 역할
  • 과납, short 등 예방
  • Cleaning의 특징
  • Wet : alcohol 분사
  • Vacuum : 개구부solder paste 흡입
  • Blow : alcohol 기화
3 camera mask
3. camera, mask
  • Camera 장치의 구조
3 camera mask1
3. camera, mask
  • Camera 장치의 역할
  • Alignment : fiducial mark를 읽어 metal mask와 PCB를 정확히 일치
  • Camera 장치의 특징
  • Camera 1개로 상단의 metal mask의 fiducial mark와 하단의 PCB fiducial mark를 보는 방법
3 camera mask2
3. camera, mask
  • Mask unit의 구조
  • Metal mask 고정, 위치 이동(x1, x2, y축)
3 camera mask3
3. camera, mask
  • Mask unit의 역할
  • PCB와 metal mask의 pattern 일치
  • Alignment를 위한 X, Y, Th : mask unit 움직임
  • Mask unit의 특징
  • Metal mask size

: 650mmX550mm, 736mmX736mm

cream solder softner

CREAM SOLDER SOFTNER

SS-1000

www.justech.co.kr

1 cream solder mixer
1. CREAM SOLDER MIXER
  • CREAM SOLDER 내의 CREAM SOLDER 입자와 FLUX를 균일하게 혼합하고, 기포, 수분 등은 적절하게 제게
  • CREAM SOLDERING시 발생하는 납볼 및 SHORT에 의한 불량을 저감
slide45
2. 운전 및 기능
  • SET 시간 설정
  • SEC : MODE -> SET -> UP <-> DOWN -> MODE
  • MIN : MODE -> UP -> SET -> UP <-> DOWN -> MODE
  • HOUR : MODE -> UP -> UP -> SET -> UP <-> DOWN -> MODE
slide46
3. 규격
  • 품명 : CREAM SOLDER SOFTNER
  • MODEL명 : SS-1000
  • 용량 : 500g
  • 용량 조절 : 300g ~ 500g
  • 전원 : 220v, 50w
  • 회전수: 1,000RPM
  • 안전장치 : DOOR SENSOR
  • 작동방식 : 공전/자전(3:1) 구동 방식
3 software
3. software 운용
  • Screen printer 제어 방법과 운용 program
  • Job file menu
slide51
학습목표
  • Printer 장비를 켜고 program을 실행 할 수 있다.
  • Program main 화면과 menu를 익히고 이해할 수 있다.
1 screen printer program
1. Screen printer 제어방법과 운용 program
  • Program 실행 단축 icon:
  • Printer 운용 program : Menu bar, vision 화면, 실행button, 동작상태등
1 screen printer program1
1. Screen printer 제어방법과 운용 program
  • Main menu bar : home, job, vision, error, delta, test, setup, 종료
  • Monitoring
  • Vision display
  • 실행 button 및 기타 동작 상태
2 job file menu
2. Job file menu
  • File menu
  • Job information
  • 수정 menu

- board 정보, backup block 설치, mask 조건, vision 인식 option, mark 설정, 인쇄좌표수정 및 인쇄조건, 판 분리, squeegee 조건, 세척 조건

slide55

Main 화면 icon 설명

  • Manual menu 설명
  • Stepping motor의 특성
4 metal mask solder paste
4. Metal mask와 solder paste의 특성
  • Metal mask의 개념 및 특성
  • Solder paste의 개념 및 특성
slide59
학습목표
  • Metal mask의 가공법을 이해하고, 특징을 설명할 수 있다.
  • Solder paste의 종류를 알아보고, 특징을 설명할 수 있다.
1 metal mask
1. Metal mask의 개념 및 특성
  • Metal mask : PCB 기판에 회로나 전극을 인쇄하기 위해 필요한 jig의 한 종류, sus, nickel 등의 소재 사용
  • Metal mask의 가공 방법 : laser, water jet, electroforming
  • Metal mask의 특징 : 충전성, 빠짐성, 밀착성
2 solder paste
2. Solder paste의 개념 및 특성
  • Solder paste : powder에 flux를 혼합하여 paste 상태로 된 납
  • Solder paste 주성분 : Sn, Pb, Ag, Cu 등
  • Pb, Pb-Free, Halogen Free
  • Solder paste 보관 및 사용 : 5~10˚C 냉장보관, 제조일로부터 6개월 폐기
slide67
5. 장비의 인쇄 조건 및 품질
  • Squeegee의중요성
  • Work table의 중요성
slide69
학습목표
  • Squeegee의 인쇄 조건을 이해하고 설명할 수 있다.
  • Backup table과 work table이 인쇄에 미치는 영향을 이해한다.
1 squeege
1. Squeege의 중요성
  • Sqeegee날의 특성

- 날의 종류 : urethane, metal

- 날의 두께 : 0.2t, 0.25t, 0.3t

  • Squeegee의 3요소 :

- 인쇄 각도 : 60˚

- 인쇄 압력 : 8~12kgf(340mm)

- 인쇄 속도 :

0.3~0.4pitch -> 25~30mm/s

0.5pitch 이상 -> 40~50mm/s

1 squeege1
1. Squeege의 중요성
  • Sqeegee 3요소의 관계

- 인쇄각도-압력

- 인쇄속도-압력

2 work table
2. Work table의 중요성
  • Backup table

- Backup block과 pin 배치 : vacuum block

- Backup block, pin 배치의 중요성

  • Work table

- 판 분리 : metal mask와 PCB 분리

- Snap off : stencil에서 인쇄매체까지의 떨어진 거리
