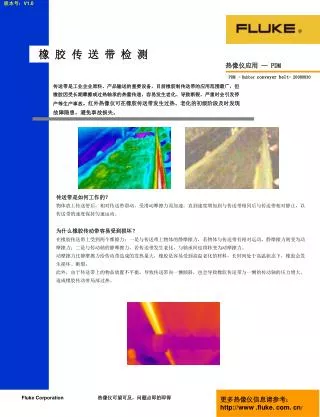

1. 橡 胶 传送 带 检 测 热像仪应用 — PDM PDM –Rubber conveyer belt- 20080830 传送带是工业企业原料、产品输送的重要设备，目前橡胶制传送带的应用范围最广，但 橡胶因受长期摩擦或过热轴承的热量传递，容易发生老化、导致断裂，严重时会引发停 产等生产事故。红外热像仪可在橡胶传送带发生过热、老化的初级阶段及时发现 故障隐患，避免事故损失。 传送带是如何工作的？ 物体放上传送带后，相对传送带滑动，受滑动摩擦力而加速，直到速度增加到与传送带相同后与传送带相对静止，以 传送带的速度保持匀速运动。 为什么橡胶传动带容易受到损坏？ 在橡胶传送带上受到两个摩擦力：一是与传送带上物体的静摩擦力，若物体与传送带有相对运动，静摩擦力则变为动 摩擦力；二是与传动轴的静摩擦力，若传送带发生老化，与轴承间也将转变为动摩擦力。 动摩擦力比静摩擦力给传动带造成的发热量大，橡胶是容易受到高温老化的材料，长时间处于高温状态下，橡胶会发 生损坏、断裂。 此外，由于传送带上的物品放置不平衡，导致传送带向一恻倾斜，也会导致橡胶传送带与一恻的传动轴的压力增大， 造成橡胶传动带局部过热。

2. 典型客户： 燃煤电厂：华能北京热电厂 、华能杨柳青热电厂等 水泥行业：海螺水泥、海豹水泥、亚洲水泥等 造纸行业：金海桨纸业、金红叶纸业、中华纸业 红外热像仪的优点 1 传送带的发热检测无法使用接触式温度计，使用红外点温仪只能检测一定区域内的一个平均温度，容易造成漏检，同 时检测效率很低，热像仪可以快速检测出传送带的温度变化，在此基础上迅速判断出故障。 2 Fluke已申请专利的IR－Fusion技术除了拍摄红外图像外，还同时捕获一幅数字照片，将其融合在一起，有助于识别 和定位故障，从而能够在第一时间正确的修复故障。 3 Fluke Ti系列热像仪配备了功能强大的软件，用于存储和分析热图像并生成专业报告。通过该软件，可以对存储在从 热像仪下载的图像中发射率、反射温度补偿以及调色板等关键参数进行调节，而这些都可以在办公室进行，提高了检 查的安全性和方便性。 如何才能拍摄清晰的热像图？ 使用红外热像进行检测时要得到一幅清晰的红外热图，我们建议： 1 有部分橡胶传送带比较光亮，拍摄时请注意周围有无干扰热源，造成检测干扰，故在拍摄时若周围有热源，请改变拍 摄角度。 2 在室外拍摄时要注意尽量避免测量阳光直射。 3 注意传动轴是否发热，部分橡胶传送带的过热是由传动轴的热量传导。 4 注意拍摄距离，有部分传送带因安装位置原因需要进行非常近或较远距离进行检测，在较近距离时注意红外-可见光 的最小聚焦距离；若检测距离较远，则考虑加装长焦镜头。 5 有部分现场粉尘较大，如输送煤炭、水泥、石灰等，为防止输送物品的粉尘对热像仪的损坏（特别是镜头），建议在 红外热像仪上罩上塑料薄膜，并修正发射率校准辐射能量的衰减。
