单元一建筑装饰装修工程图纸识读

装饰筑计建价

单元一建筑装饰装修工程图纸识读

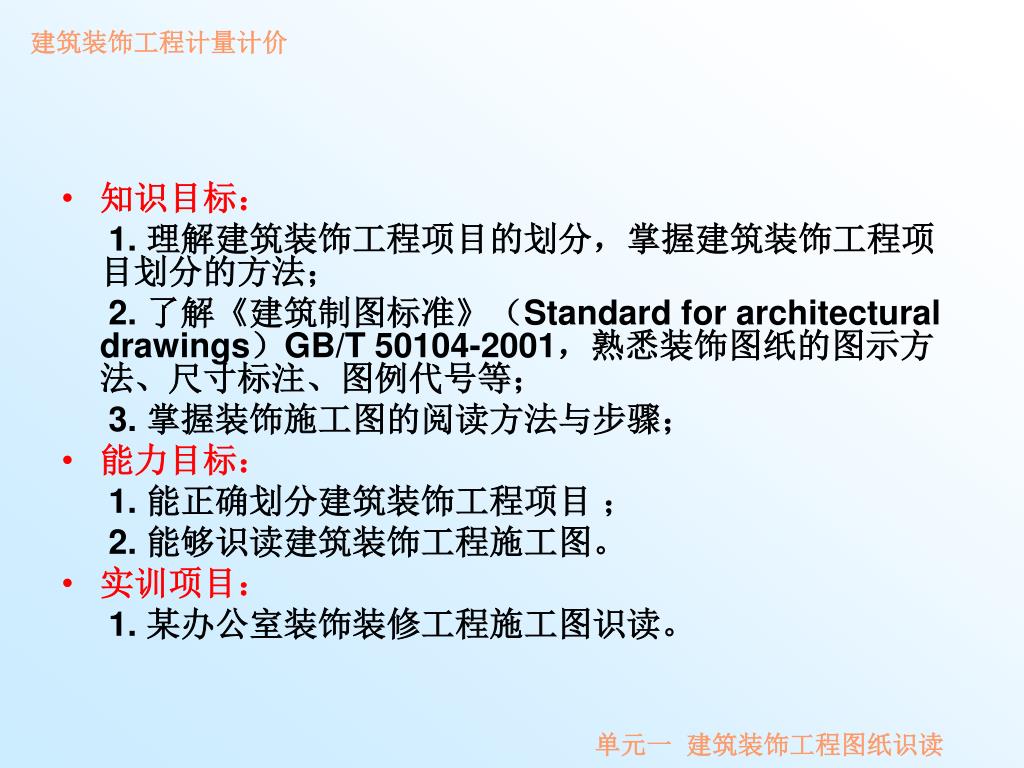

建筑装饰工程计量计价 • 知识目标： 1. 理解建筑装饰工程项目的划分，掌握建筑装饰工程项目划分的方法； 2. 了解《建筑制图标准》（Standard for architectural drawings）GB/T 50104-2001，熟悉装饰图纸的图示方法、尺寸标注、图例代号等； 3. 掌握装饰施工图的阅读方法与步骤； • 能力目标： 1. 能正确划分建筑装饰工程项目； 2. 能够识读建筑装饰工程施工图。 • 实训项目： 1. 某办公室装饰装修工程施工图识读。单元一建筑装饰工程图纸识读

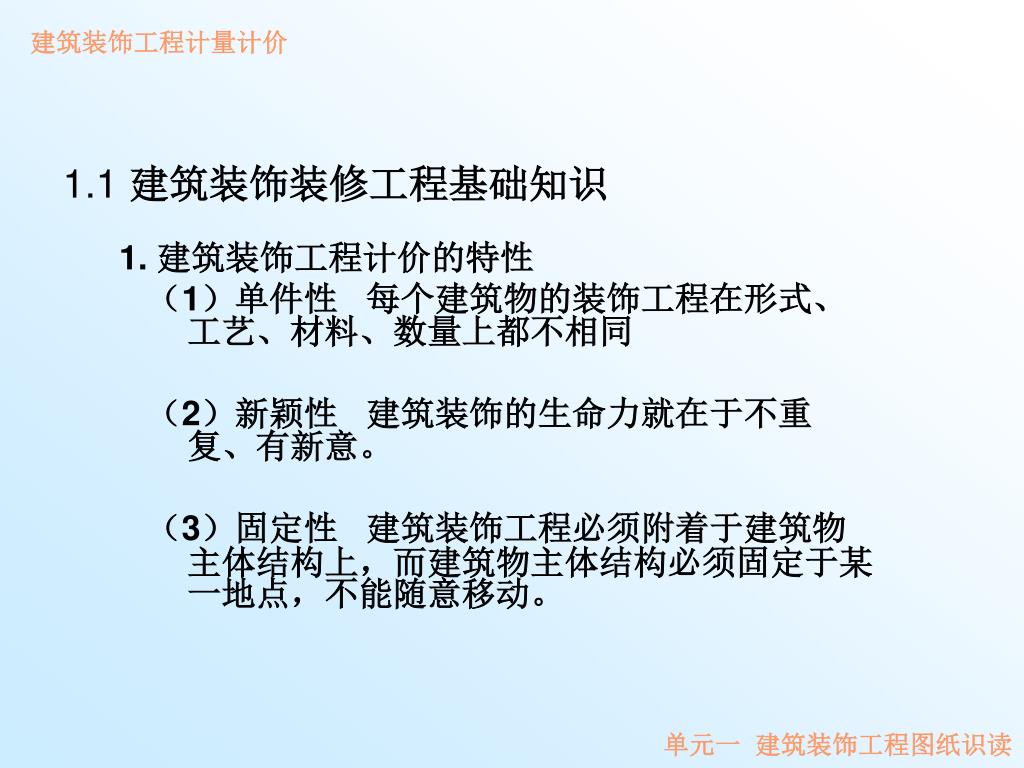

建筑装饰工程计量计价 1.1 建筑装饰装修工程基础知识 1. 建筑装饰工程计价的特性（1）单件性每个建筑物的装饰工程在形式、工艺、材料、数量上都不相同（2）新颖性建筑装饰的生命力就在于不重复、有新意。（3）固定性建筑装饰工程必须附着于建筑物主体结构上，而建筑物主体结构必须固定于某一地点，不能随意移动。单元一建筑装饰工程图纸识读

建筑装饰工程计量计价 2. 建筑装饰工程项目划分与建筑装饰工程计价的关系建设项目按照其建设管理和建筑产品定价的需要，一般划分为建设项目、单项工程、单位工程、分部工程、分项工程五个层次。其中， ※建设项目是指具有设计任务书，按一个总体设计组织施工的一个或几个单项工程所组成的建设工程。比如一所学校、一个医院、一个小区等。单元一建筑装饰工程图纸识读

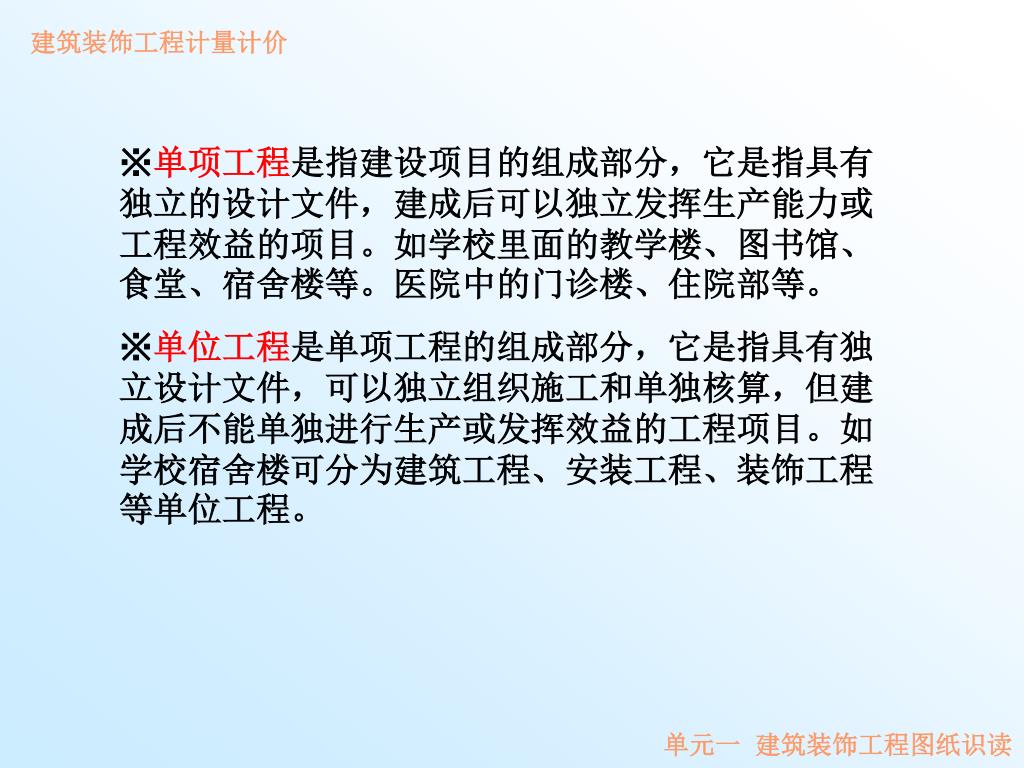

建筑装饰工程计量计价 ※单项工程是指建设项目的组成部分，它是指具有独立的设计文件，建成后可以独立发挥生产能力或工程效益的项目。如学校里面的教学楼、图书馆、食堂、宿舍楼等。医院中的门诊楼、住院部等。 ※单位工程是单项工程的组成部分，它是指具有独立设计文件，可以独立组织施工和单独核算，但建成后不能单独进行生产或发挥效益的工程项目。如学校宿舍楼可分为建筑工程、安装工程、装饰工程等单位工程。单元一建筑装饰工程图纸识读

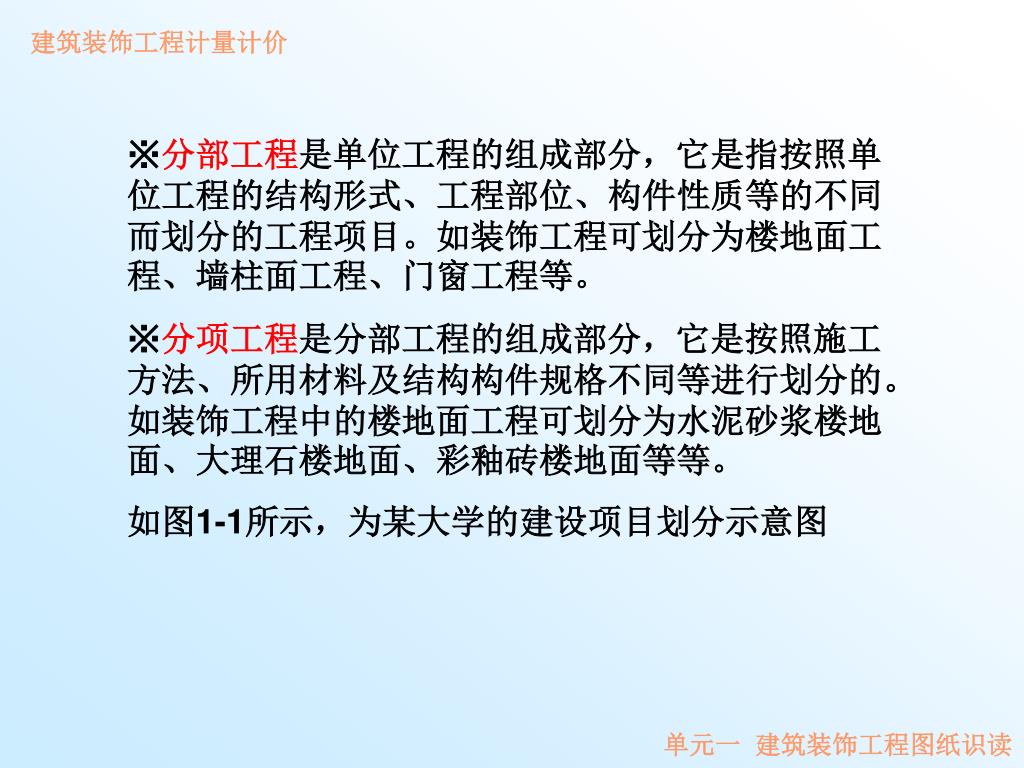

建筑装饰工程计量计价 ※分部工程是单位工程的组成部分，它是指按照单位工程的结构形式、工程部位、构件性质等的不同而划分的工程项目。如装饰工程可划分为楼地面工程、墙柱面工程、门窗工程等。 ※分项工程是分部工程的组成部分，它是按照施工方法、所用材料及结构构件规格不同等进行划分的。如装饰工程中的楼地面工程可划分为水泥砂浆楼地面、大理石楼地面、彩釉砖楼地面等等。如图1-1所示，为某大学的建设项目划分示意图单元一建筑装饰工程图纸识读

建筑装饰工程计量计价 单元一建筑装饰工程图纸识读

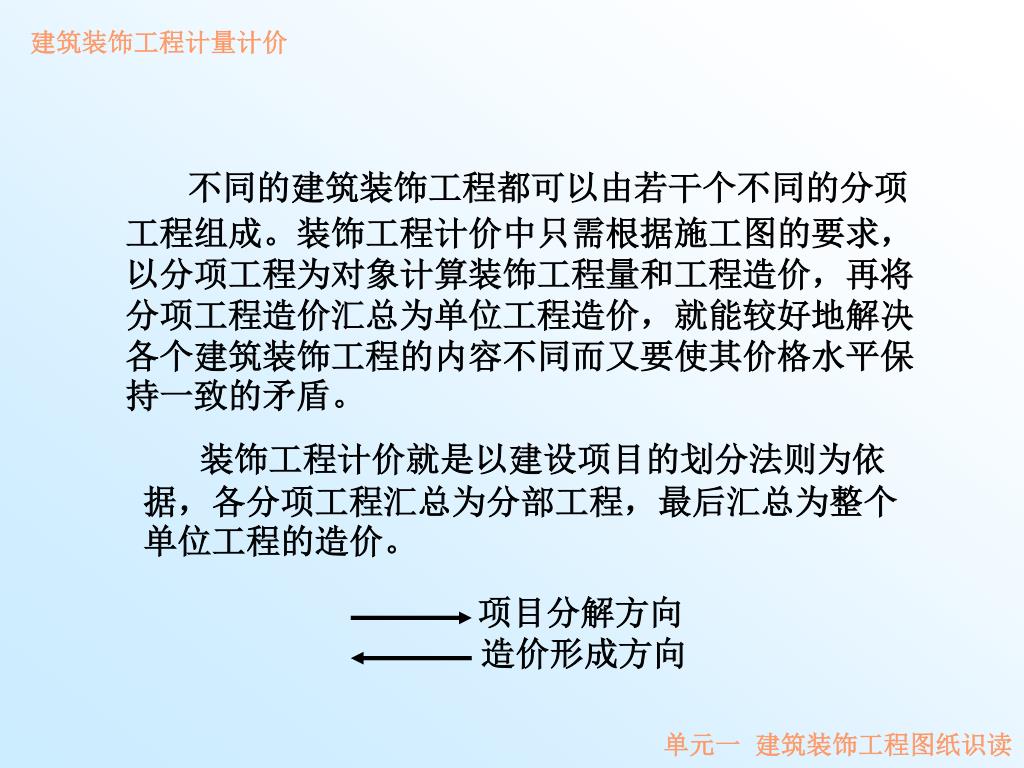

建筑装饰工程计量计价 不同的建筑装饰工程都可以由若干个不同的分项工程组成。装饰工程计价中只需根据施工图的要求，以分项工程为对象计算装饰工程量和工程造价，再将分项工程造价汇总为单位工程造价，就能较好地解决各个建筑装饰工程的内容不同而又要使其价格水平保持一致的矛盾。装饰工程计价就是以建设项目的划分法则为依据，各分项工程汇总为分部工程，最后汇总为整个单位工程的造价。项目分解方向造价形成方向单元一建筑装饰工程图纸识读

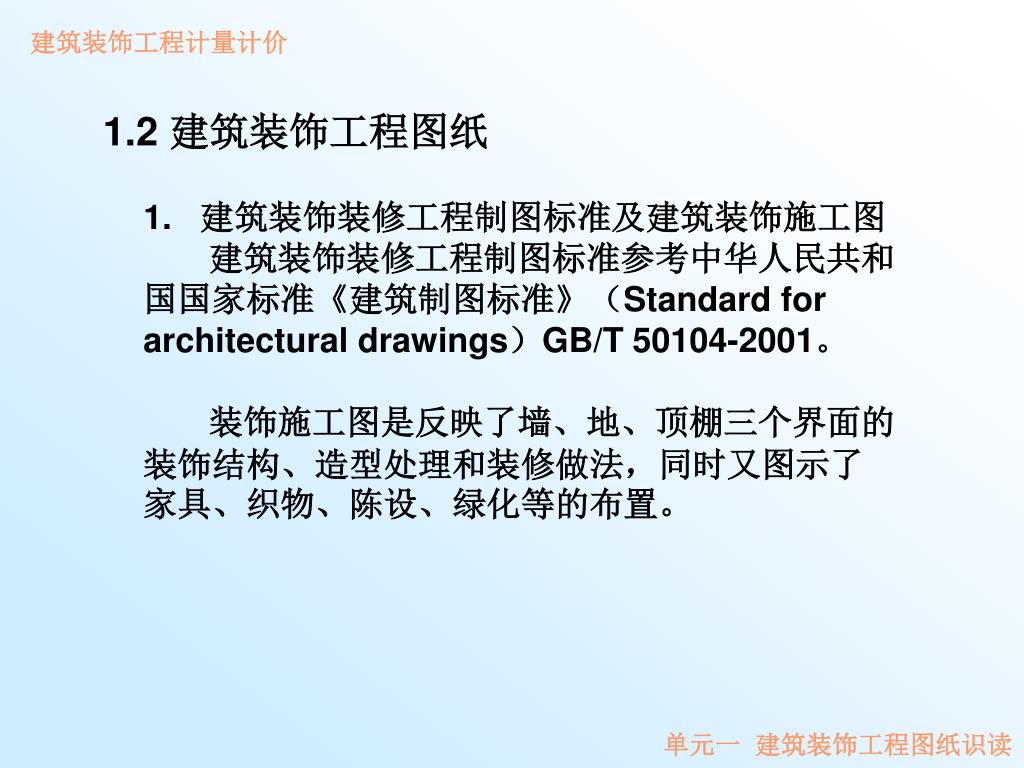

建筑装饰工程计量计价 1.2 建筑装饰工程图纸 1. 建筑装饰装修工程制图标准及建筑装饰施工图建筑装饰装修工程制图标准参考中华人民共和国国家标准《建筑制图标准》（Standard for architectural drawings）GB/T 50104-2001。装饰施工图是反映了墙、地、顶棚三个界面的装饰结构、造型处理和装修做法，同时又图示了家具、织物、陈设、绿化等的布置。单元一建筑装饰工程图纸识读

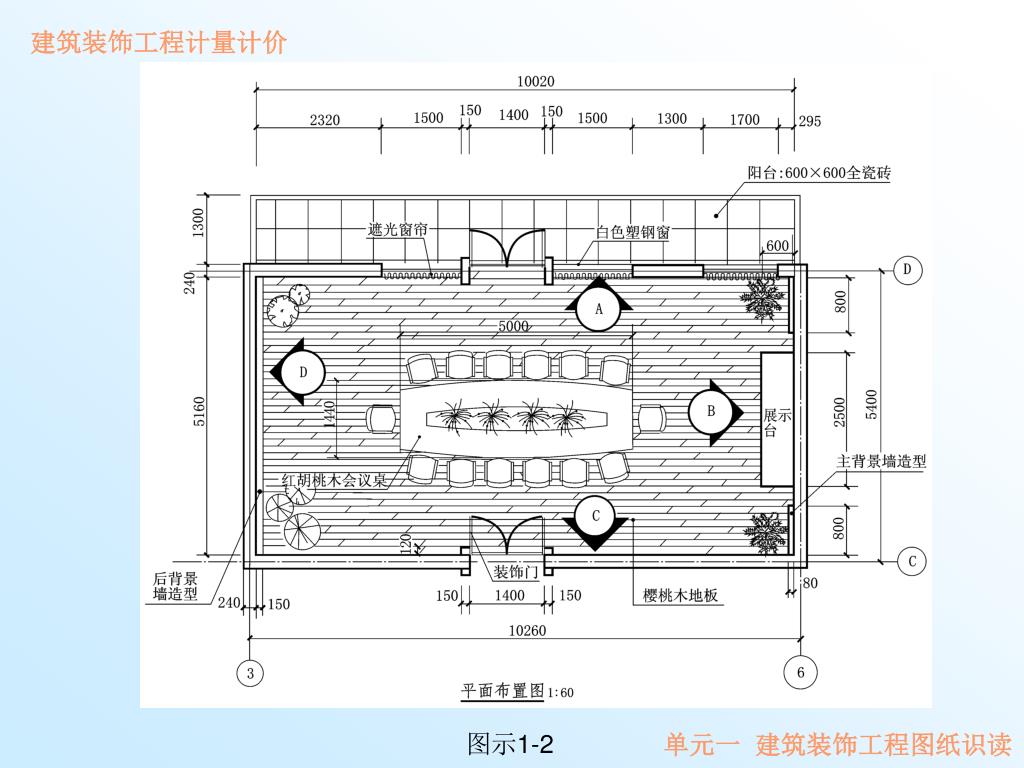

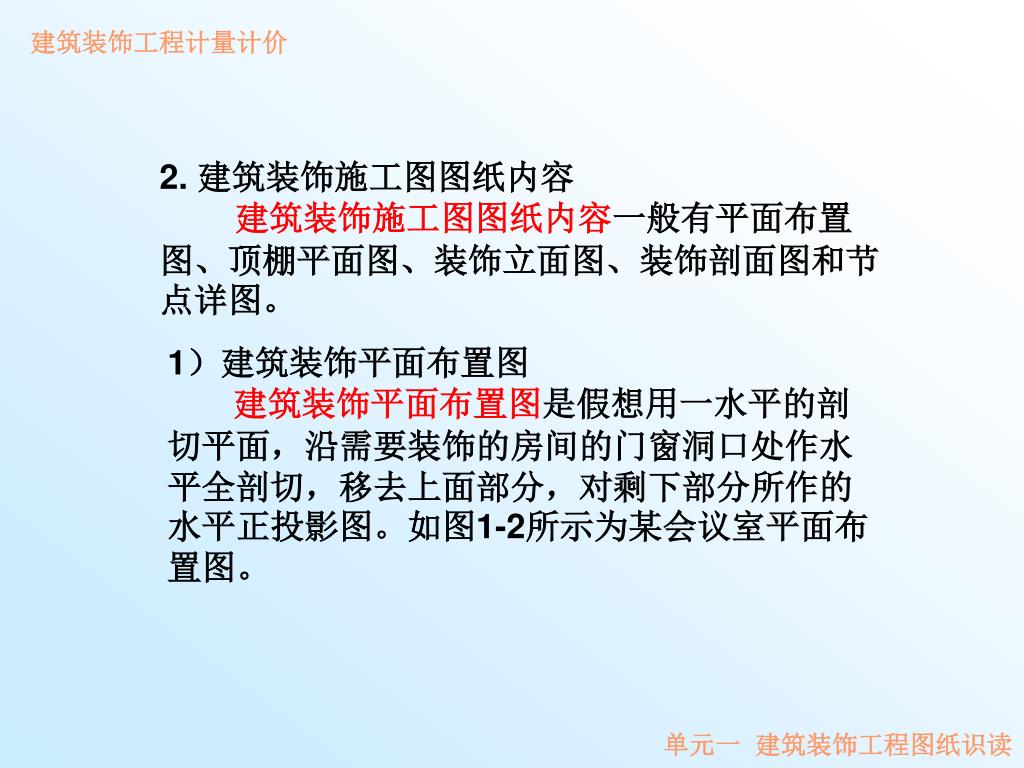

建筑装饰工程计量计价 2. 建筑装饰施工图图纸内容建筑装饰施工图图纸内容一般有平面布置图、顶棚平面图、装饰立面图、装饰剖面图和节点详图。 1）建筑装饰平面布置图建筑装饰平面布置图是假想用一水平的剖切平面，沿需要装饰的房间的门窗洞口处作水平全剖切，移去上面部分，对剩下部分所作的水平正投影图。如图1-2所示为某会议室平面布置图。单元一建筑装饰工程图纸识读

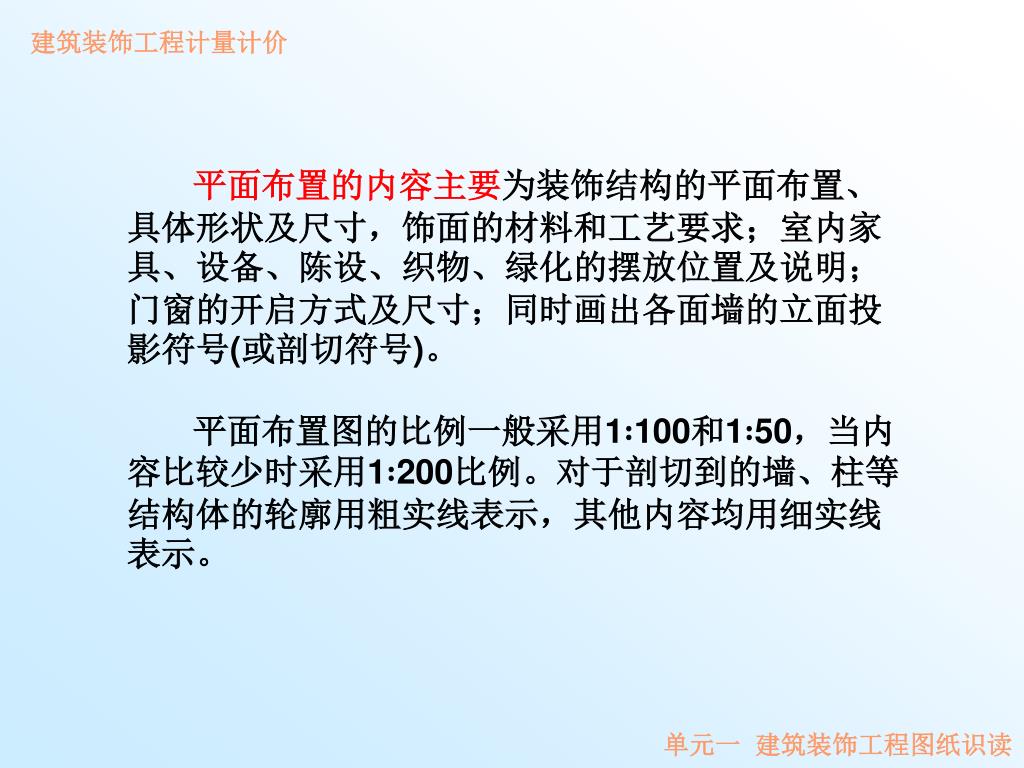

建筑装饰工程计量计价 平面布置的内容主要为装饰结构的平面布置、具体形状及尺寸，饰面的材料和工艺要求；室内家具、设备、陈设、织物、绿化的摆放位置及说明；门窗的开启方式及尺寸；同时画出各面墙的立面投影符号(或剖切符号)。平面布置图的比例一般采用1∶100和1∶50，当内容比较少时采用1∶200比例。对于剖切到的墙、柱等结构体的轮廓用粗实线表示，其他内容均用细实线表示。单元一建筑装饰工程图纸识读

建筑装饰工程计量计价 单元一建筑装饰工程图纸识读图示1-2

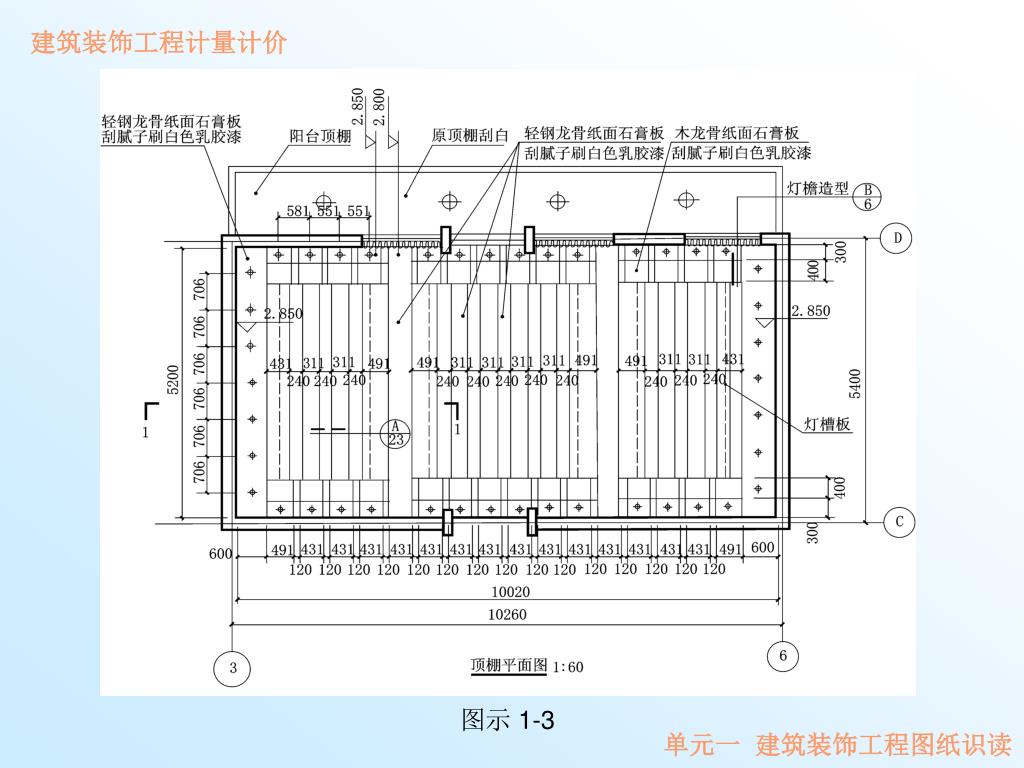

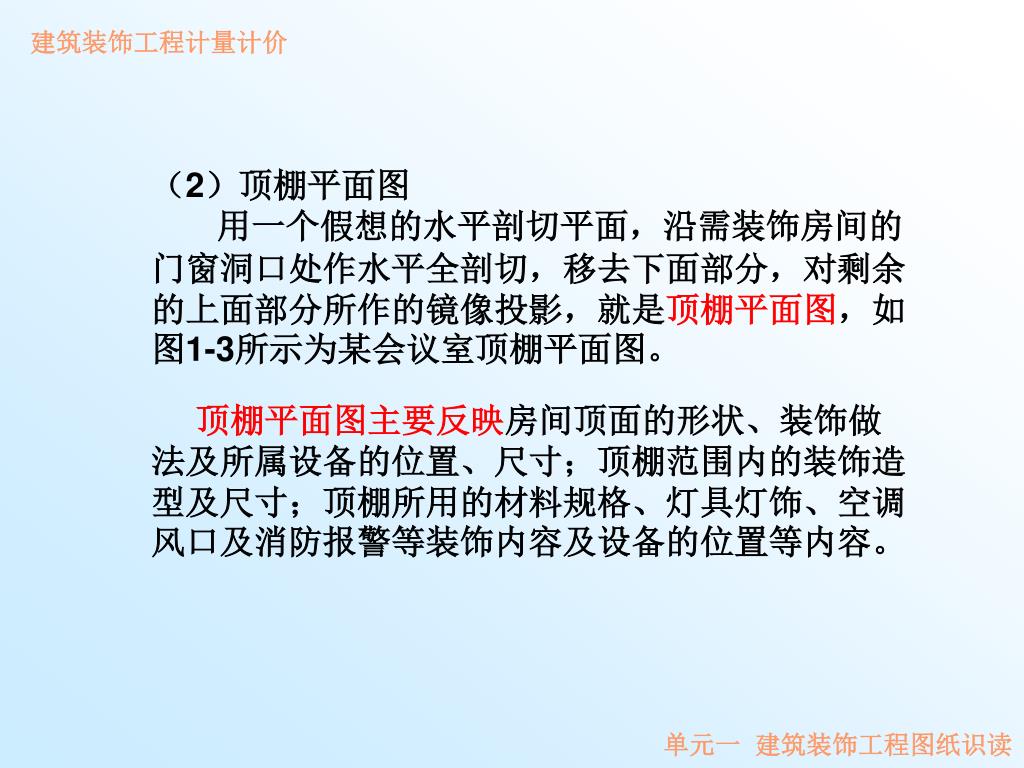

建筑装饰工程计量计价 （2）顶棚平面图用一个假想的水平剖切平面，沿需装饰房间的门窗洞口处作水平全剖切，移去下面部分，对剩余的上面部分所作的镜像投影，就是顶棚平面图，如图1-3所示为某会议室顶棚平面图。顶棚平面图主要反映房间顶面的形状、装饰做法及所属设备的位置、尺寸；顶棚范围内的装饰造型及尺寸；顶棚所用的材料规格、灯具灯饰、空调风口及消防报警等装饰内容及设备的位置等内容。单元一建筑装饰工程图纸识读

建筑装饰工程计量计价 图示 1‑3 单元一建筑装饰工程图纸识读

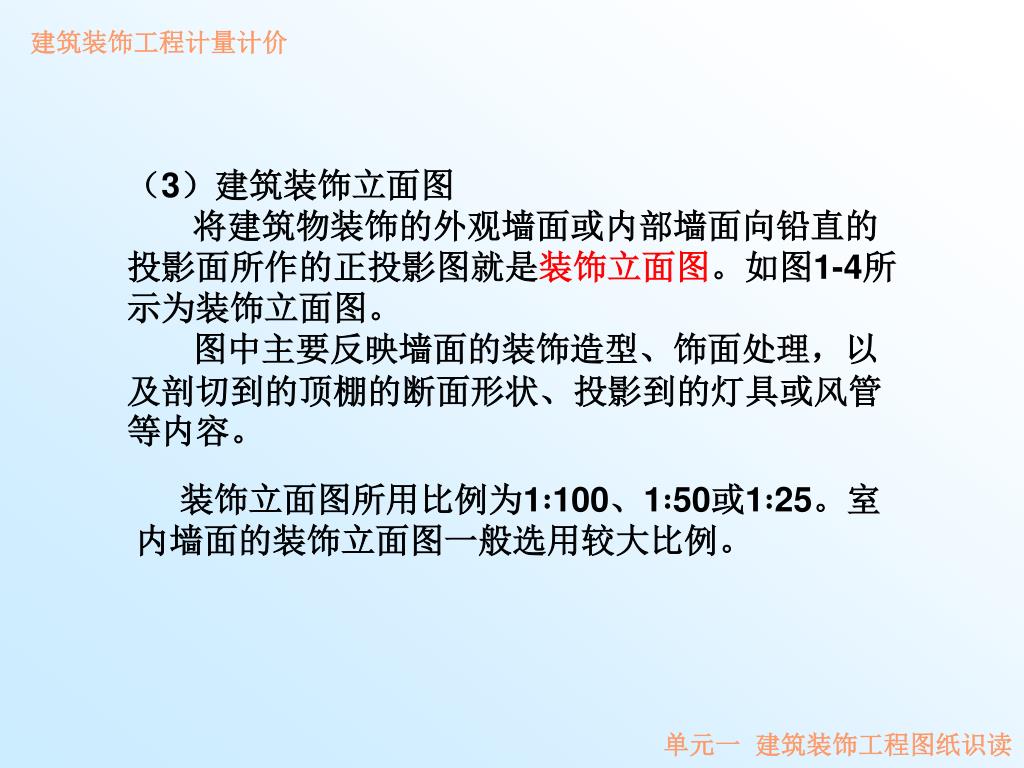

建筑装饰工程计量计价 （3）建筑装饰立面图将建筑物装饰的外观墙面或内部墙面向铅直的投影面所作的正投影图就是装饰立面图。如图1-4所示为装饰立面图。图中主要反映墙面的装饰造型、饰面处理，以及剖切到的顶棚的断面形状、投影到的灯具或风管等内容。装饰立面图所用比例为1∶100、1∶50或1∶25。室内墙面的装饰立面图一般选用较大比例。单元一建筑装饰工程图纸识读

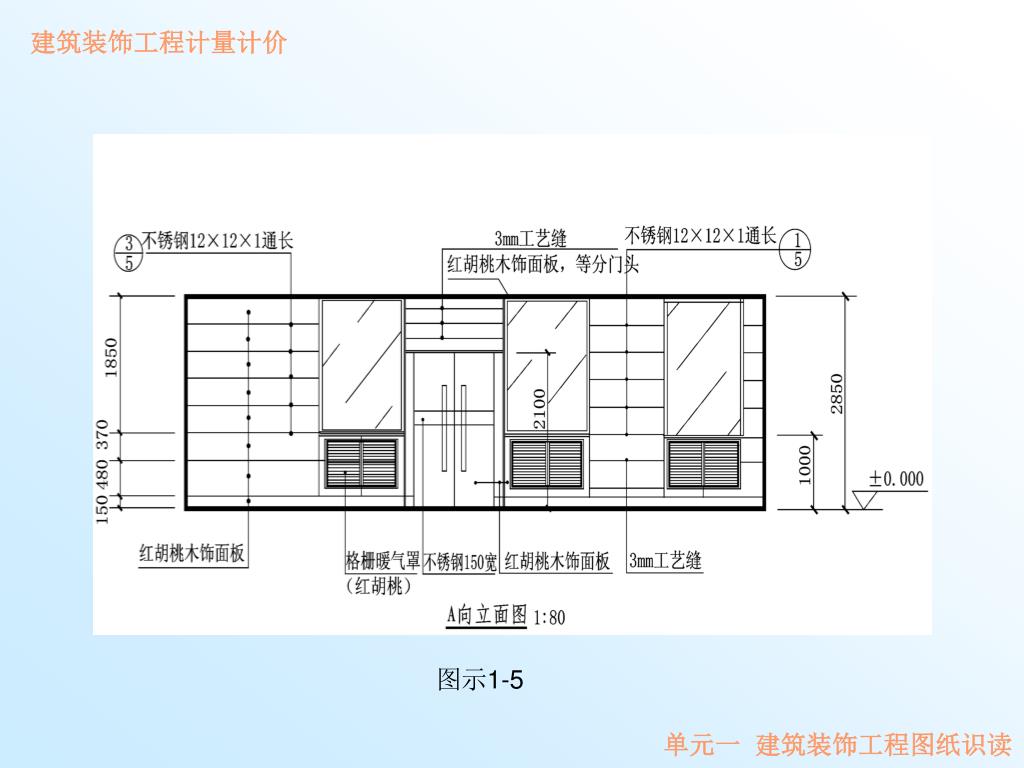

建筑装饰工程计量计价 图示1‑5 单元一建筑装饰工程图纸识读

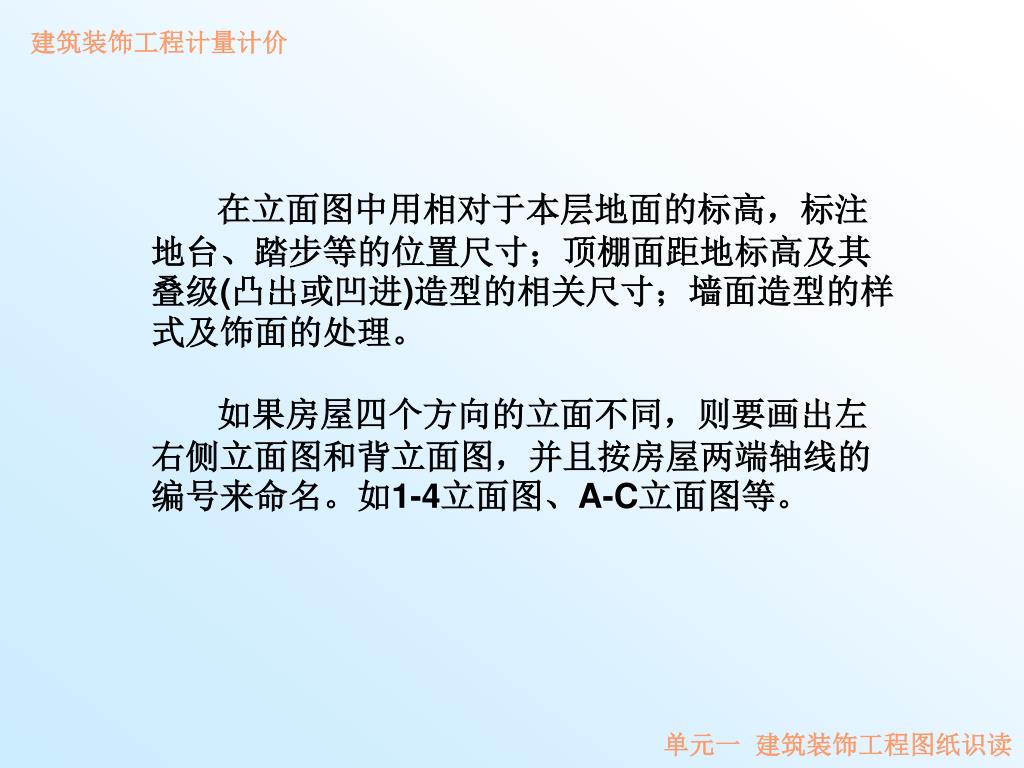

建筑装饰工程计量计价 在立面图中用相对于本层地面的标高，标注地台、踏步等的位置尺寸；顶棚面距地标高及其叠级(凸出或凹进)造型的相关尺寸；墙面造型的样式及饰面的处理。如果房屋四个方向的立面不同，则要画出左右侧立面图和背立面图，并且按房屋两端轴线的编号来命名。如1-4立面图、A-C立面图等。单元一建筑装饰工程图纸识读

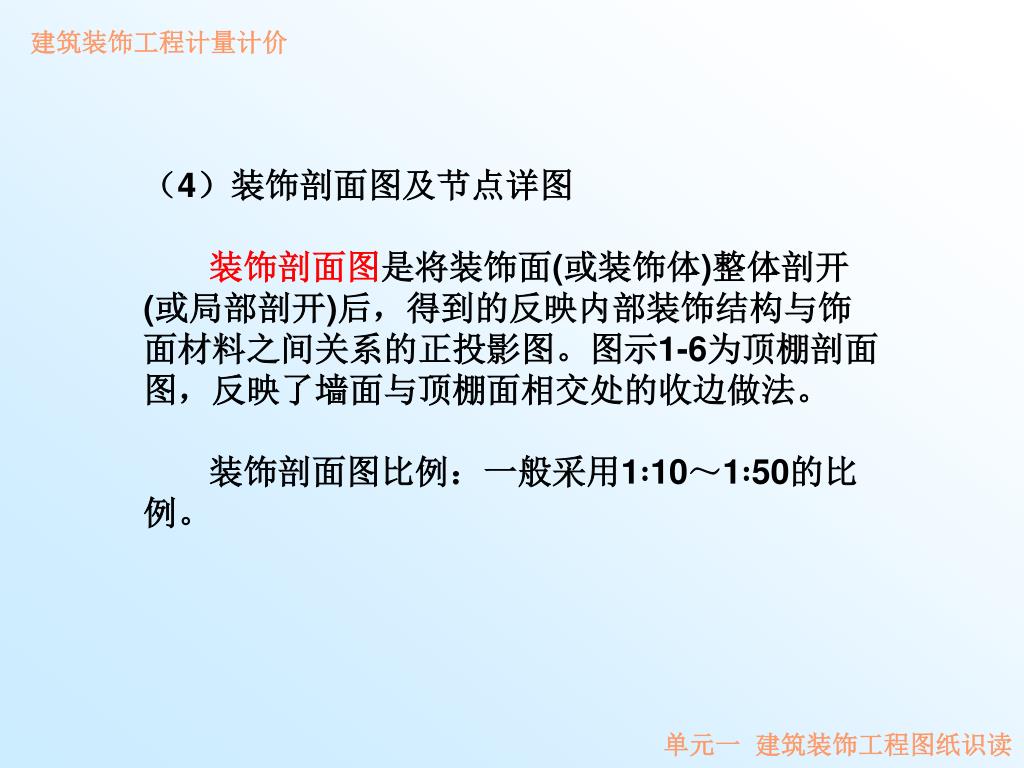

建筑装饰工程计量计价 （4）装饰剖面图及节点详图装饰剖面图是将装饰面(或装饰体)整体剖开(或局部剖开)后，得到的反映内部装饰结构与饰面材料之间关系的正投影图。图示1-6为顶棚剖面图，反映了墙面与顶棚面相交处的收边做法。装饰剖面图比例：一般采用1∶10～1∶50的比例。单元一建筑装饰工程图纸识读

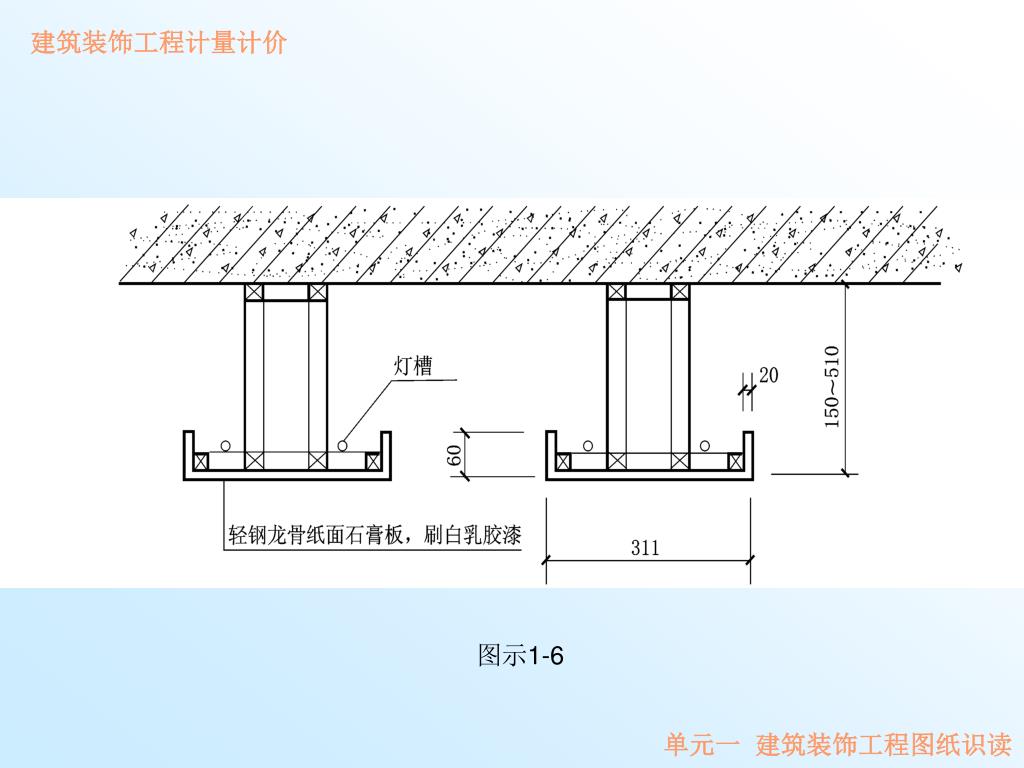

建筑装饰工程计量计价 图示1‑6 单元一建筑装饰工程图纸识读

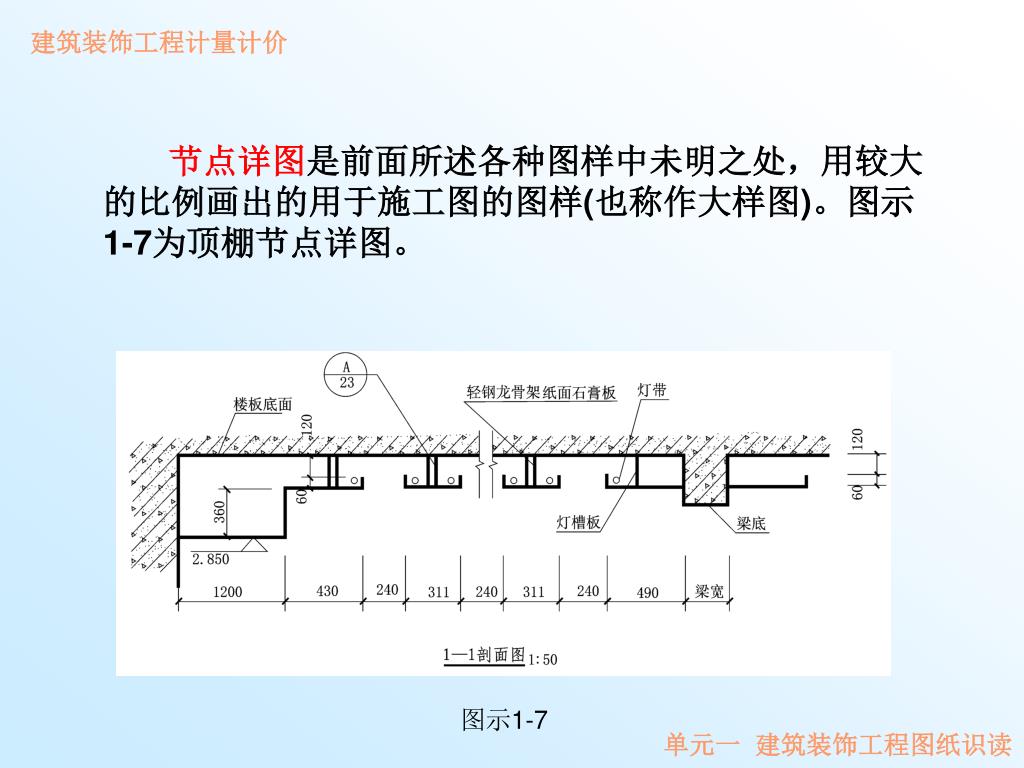

建筑装饰工程计量计价 节点详图是前面所述各种图样中未明之处，用较大的比例画出的用于施工图的图样(也称作大样图)。图示1-7为顶棚节点详图。图示1‑7 单元一建筑装饰工程图纸识读

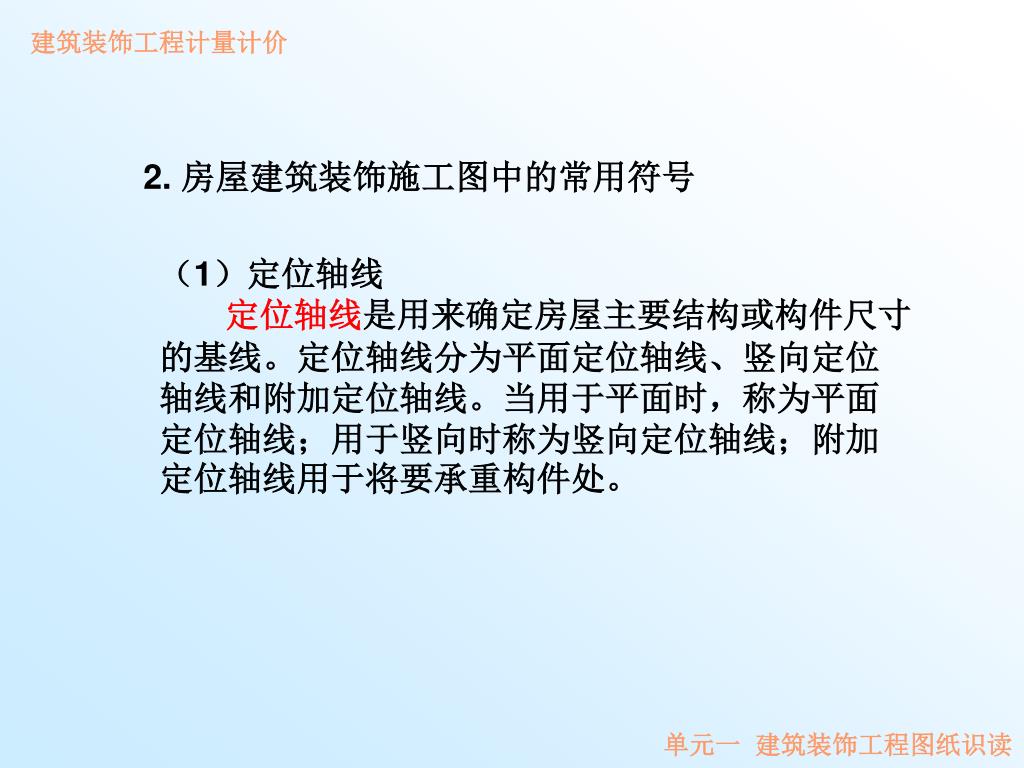

建筑装饰工程计量计价 2. 房屋建筑装饰施工图中的常用符号（1）定位轴线定位轴线是用来确定房屋主要结构或构件尺寸的基线。定位轴线分为平面定位轴线、竖向定位轴线和附加定位轴线。当用于平面时，称为平面定位轴线；用于竖向时称为竖向定位轴线；附加定位轴线用于将要承重构件处。单元一建筑装饰工程图纸识读

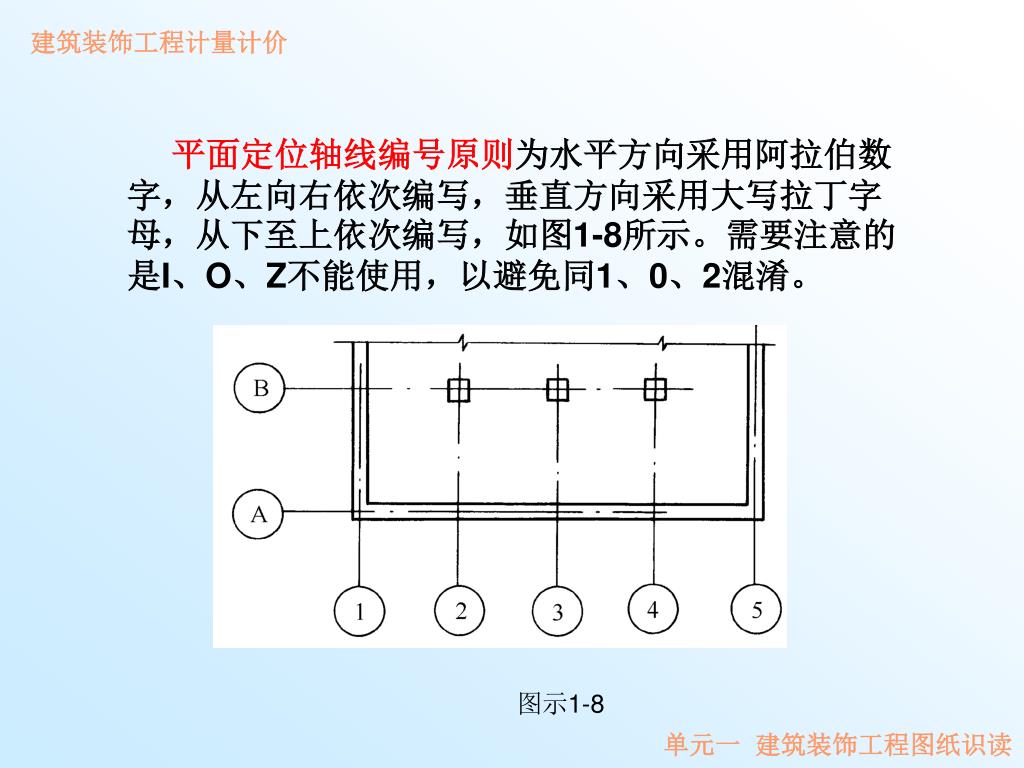

建筑装饰工程计量计价 平面定位轴线编号原则为水平方向采用阿拉伯数字，从左向右依次编写，垂直方向采用大写拉丁字母，从下至上依次编写，如图1-8所示。需要注意的是I、O、Z不能使用，以避免同1、0、2混淆。图示1‑8 单元一建筑装饰工程图纸识读

建筑装饰工程计量计价 （2）标高与尺寸标高是标注建筑物某一部位高度的一种尺寸形式。单位采用米。建筑装饰中一般把房屋底层室内主要地面定为相对标高的零点。在总平面图中标高标注到小数点后两位，其余标高标注到小数后三位。标高的表示方法如图1-9所示。单元一建筑装饰工程图纸识读图示1‑9

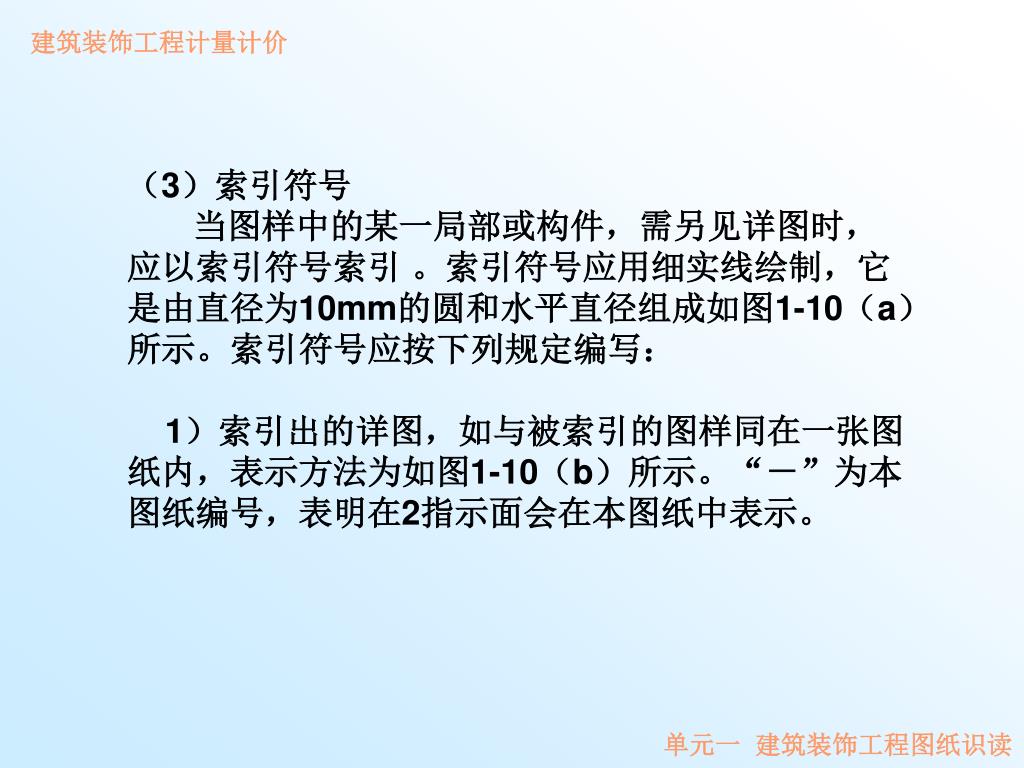

建筑装饰工程计量计价 （3）索引符号当图样中的某一局部或构件，需另见详图时，应以索引符号索引。索引符号应用细实线绘制，它是由直径为10mm的圆和水平直径组成如图1-10（a）所示。索引符号应按下列规定编写： 1）索引出的详图，如与被索引的图样同在一张图纸内，表示方法为如图1-10（b）所示。“－”为本图纸编号，表明在2指示面会在本图纸中表示。单元一建筑装饰工程图纸识读

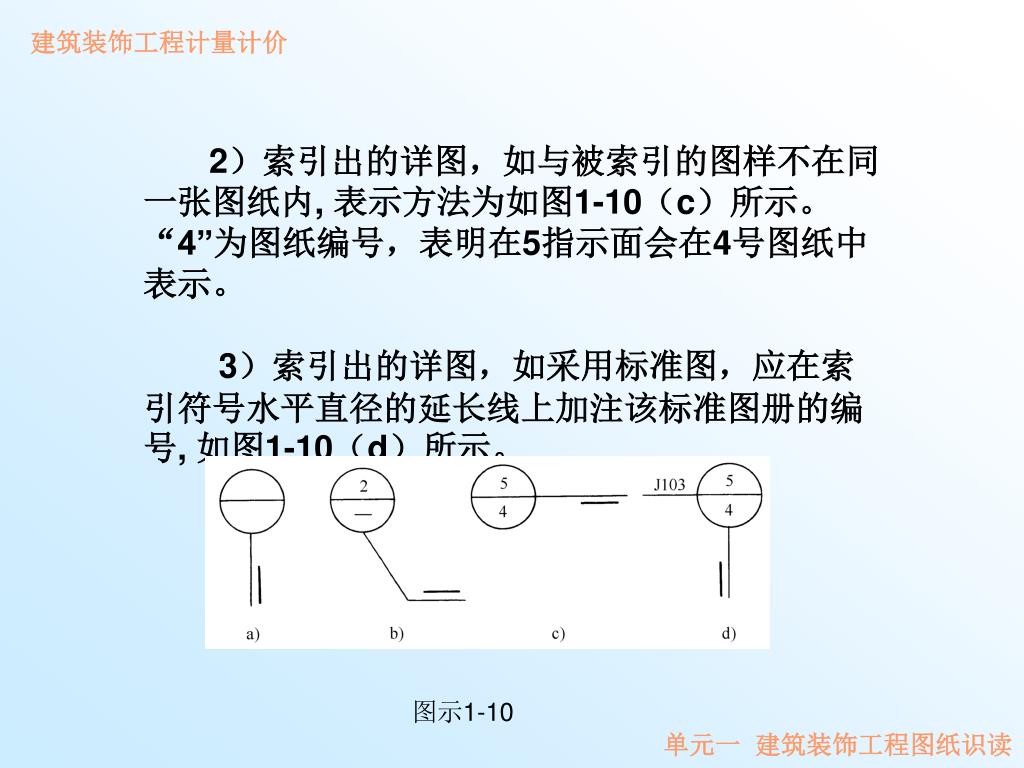

建筑装饰工程计量计价 2）索引出的详图，如与被索引的图样不在同一张图纸内, 表示方法为如图1-10（c）所示。“4”为图纸编号，表明在5指示面会在4号图纸中表示。 3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号, 如图1-10（d）所示。图示1‑10 单元一建筑装饰工程图纸识读

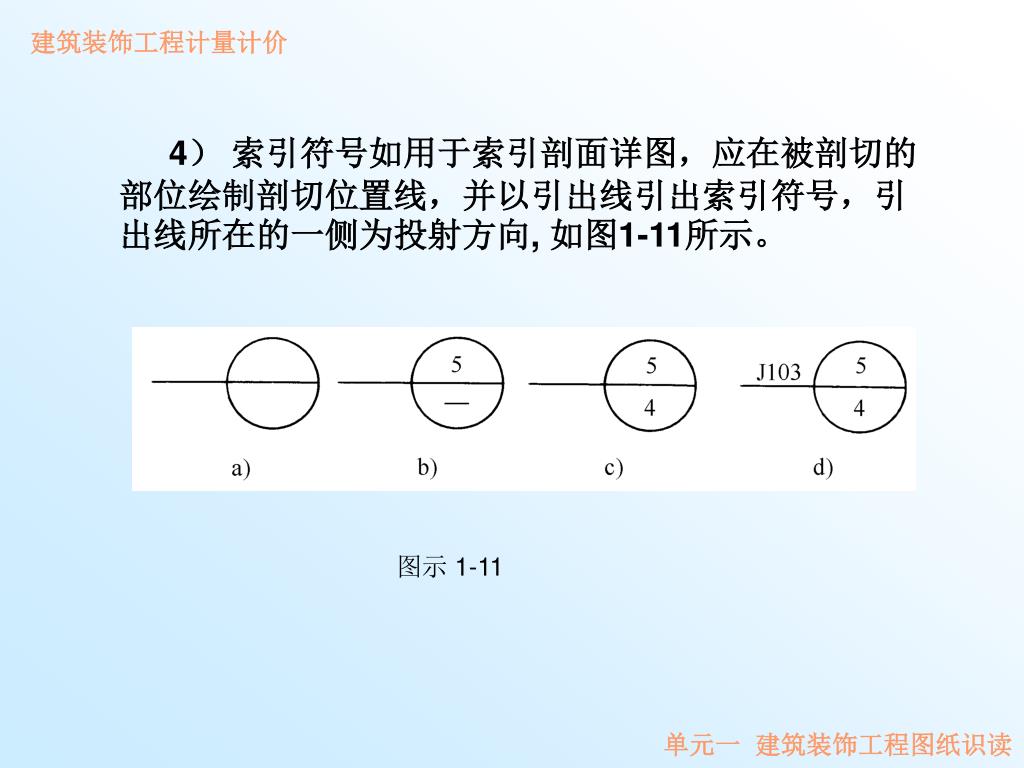

建筑装饰工程计量计价 4）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧为投射方向, 如图1-11所示。图示 1‑11 单元一建筑装饰工程图纸识读

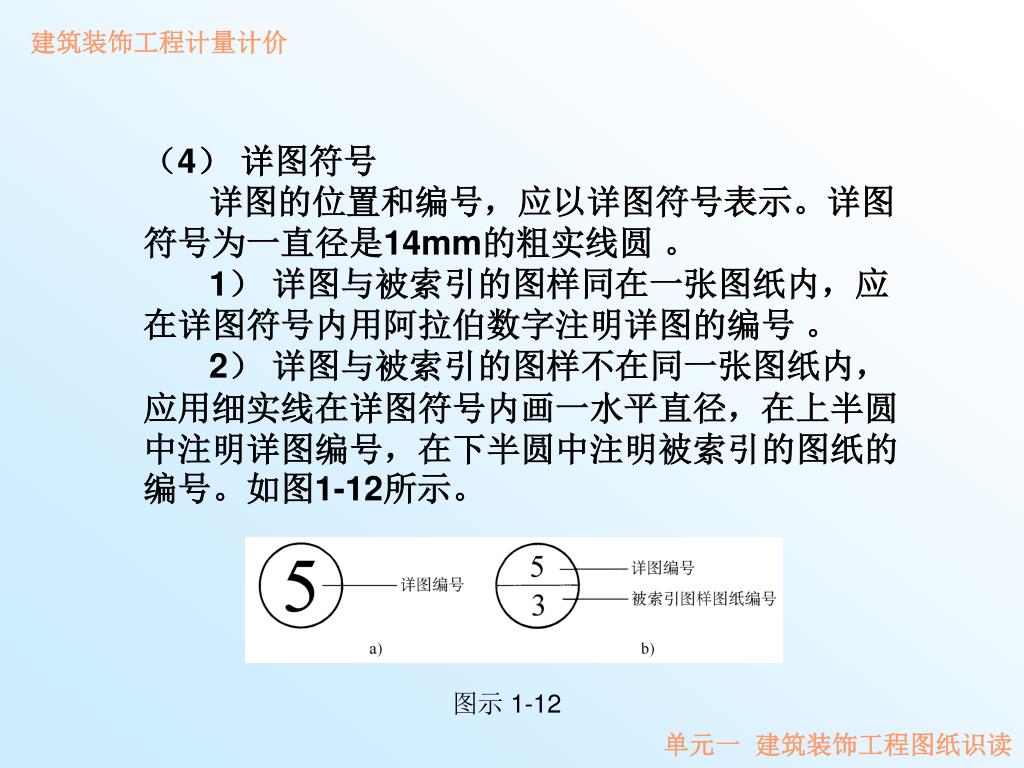

建筑装饰工程计量计价 （4）详图符号详图的位置和编号，应以详图符号表示。详图符号为一直径是14mm的粗实线圆。 1）详图与被索引的图样同在一张图纸内，应在详图符号内用阿拉伯数字注明详图的编号。 2）详图与被索引的图样不在同一张图纸内，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号。如图1-12所示。图示 1‑12 单元一建筑装饰工程图纸识读

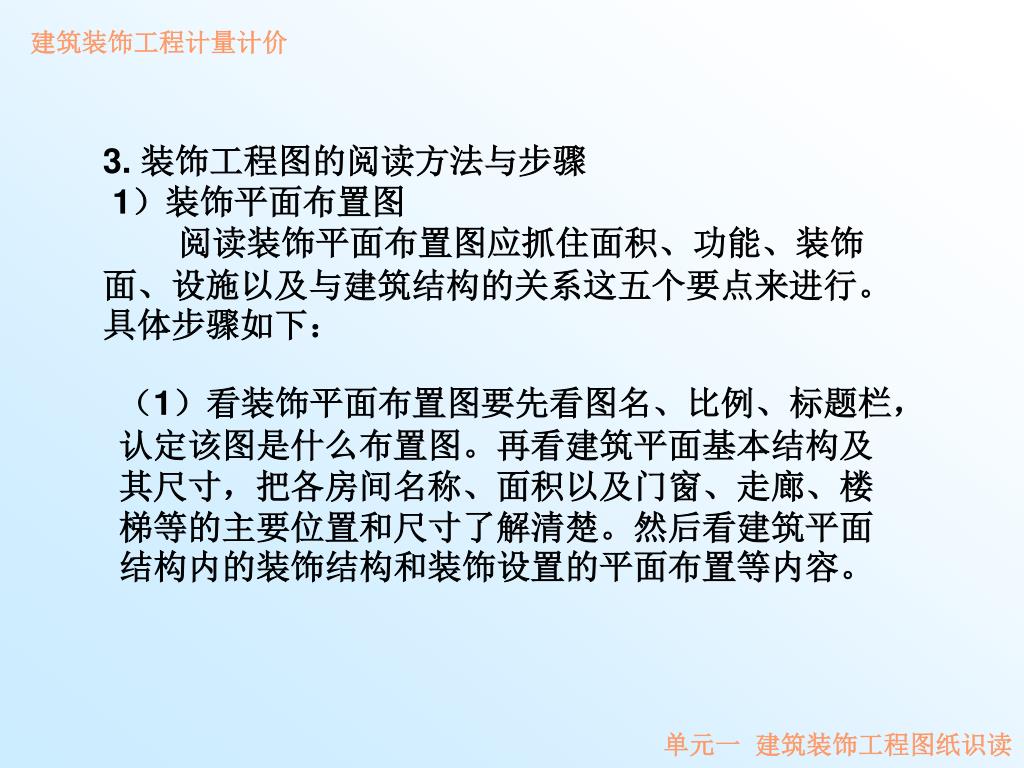

建筑装饰工程计量计价 3. 装饰工程图的阅读方法与步骤 1）装饰平面布置图阅读装饰平面布置图应抓住面积、功能、装饰面、设施以及与建筑结构的关系这五个要点来进行。具体步骤如下：（1）看装饰平面布置图要先看图名、比例、标题栏，认定该图是什么布置图。再看建筑平面基本结构及其尺寸，把各房间名称、面积以及门窗、走廊、楼梯等的主要位置和尺寸了解清楚。然后看建筑平面结构内的装饰结构和装饰设置的平面布置等内容。单元一建筑装饰工程图纸识读

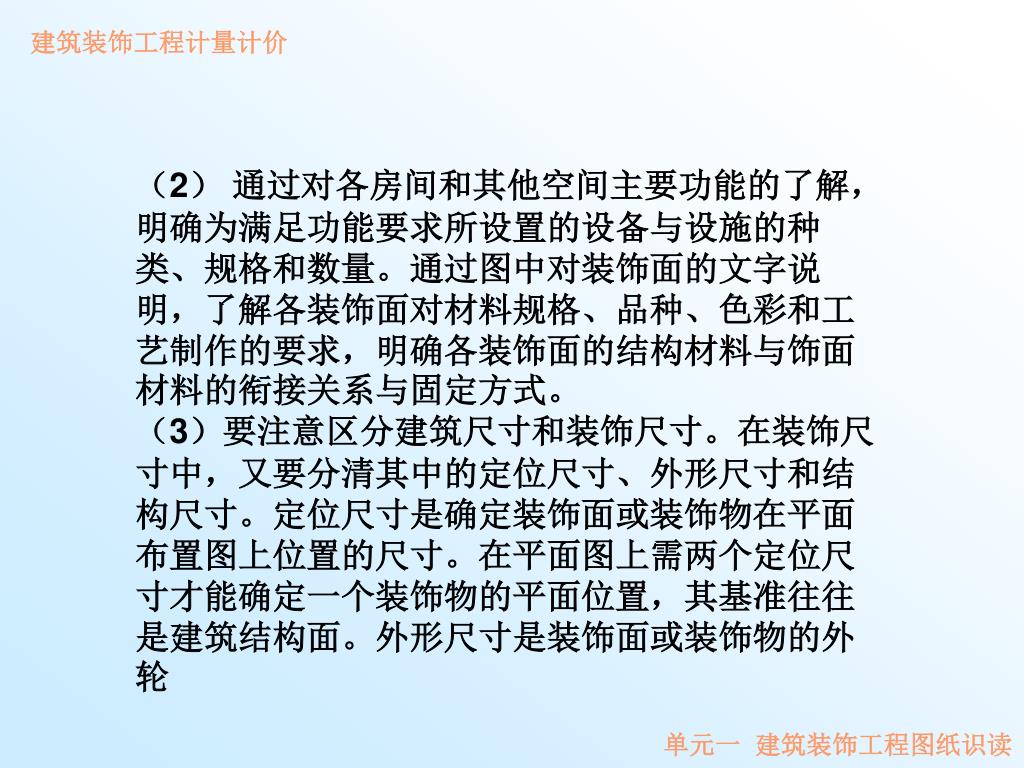

建筑装饰工程计量计价 （2）通过对各房间和其他空间主要功能的了解，明确为满足功能要求所设置的设备与设施的种类、规格和数量。通过图中对装饰面的文字说明，了解各装饰面对材料规格、品种、色彩和工艺制作的要求，明确各装饰面的结构材料与饰面材料的衔接关系与固定方式。（3）要注意区分建筑尺寸和装饰尺寸。在装饰尺寸中，又要分清其中的定位尺寸、外形尺寸和结构尺寸。定位尺寸是确定装饰面或装饰物在平面布置图上位置的尺寸。在平面图上需两个定位尺寸才能确定一个装饰物的平面位置，其基准往往是建筑结构面。外形尺寸是装饰面或装饰物的外轮单元一建筑装饰工程图纸识读

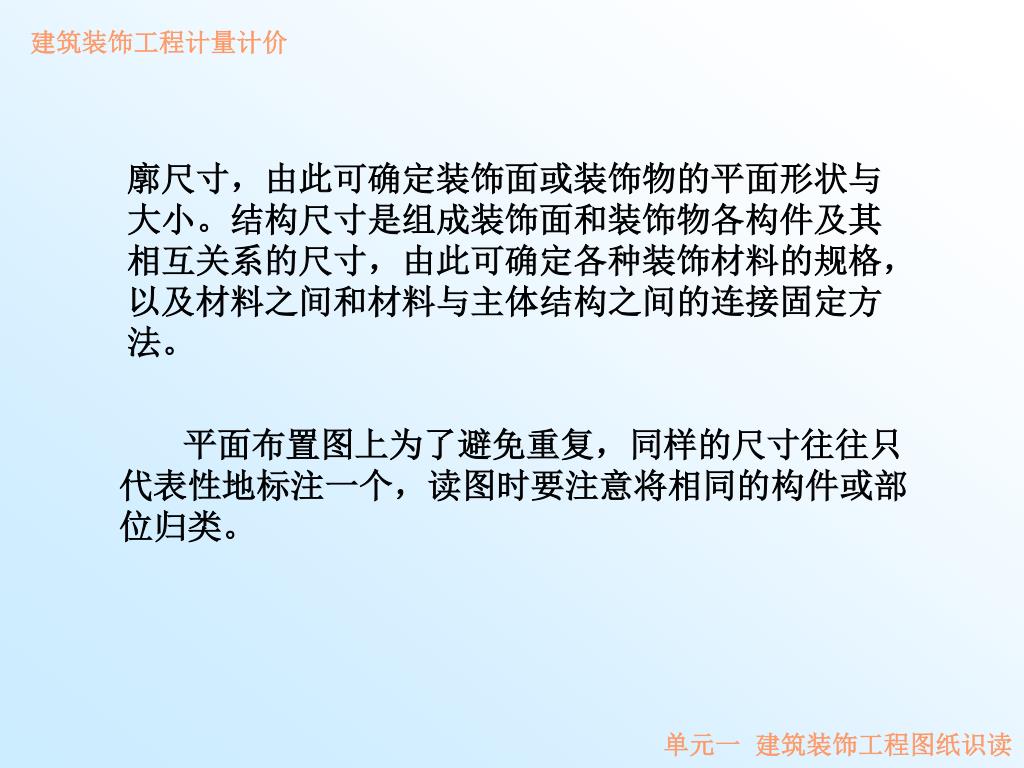

建筑装饰工程计量计价 廓尺寸，由此可确定装饰面或装饰物的平面形状与大小。结构尺寸是组成装饰面和装饰物各构件及其相互关系的尺寸，由此可确定各种装饰材料的规格，以及材料之间和材料与主体结构之间的连接固定方法。 平面布置图上为了避免重复，同样的尺寸往往只代表性地标注一个，读图时要注意将相同的构件或部位归类。单元一建筑装饰工程图纸识读

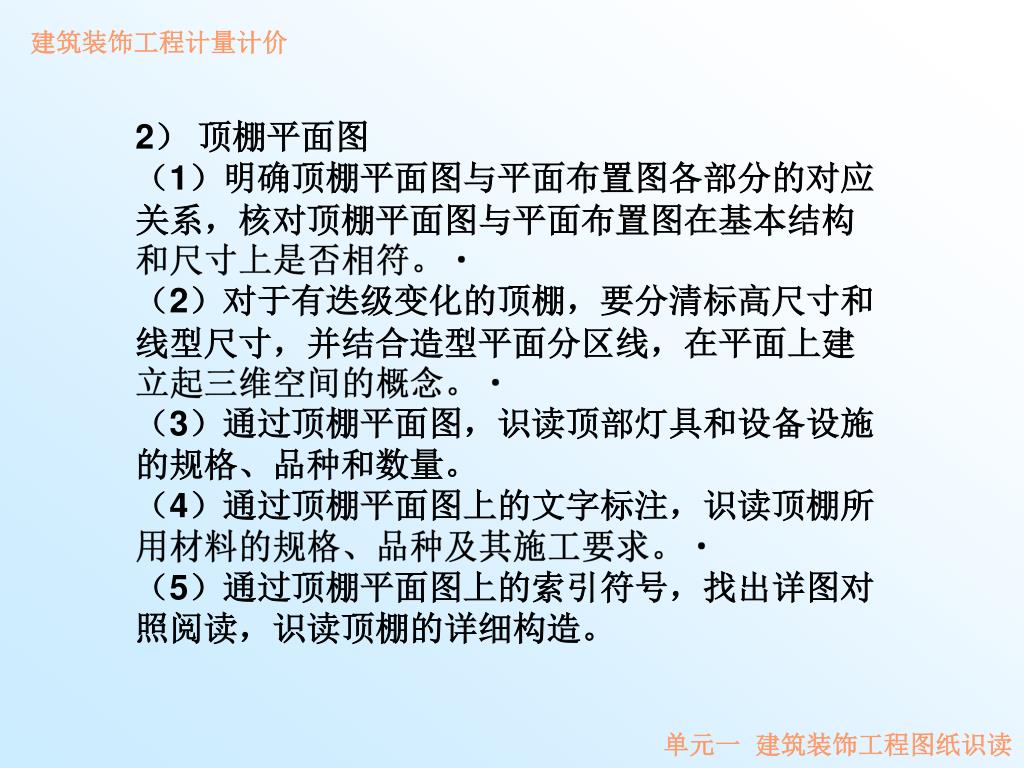

建筑装饰工程计量计价 2）顶棚平面图（1）明确顶棚平面图与平面布置图各部分的对应关系，核对顶棚平面图与平面布置图在基本结构和尺寸上是否相符。 （2）对于有迭级变化的顶棚，要分清标高尺寸和线型尺寸，并结合造型平面分区线，在平面上建立起三维空间的概念。 （3）通过顶棚平面图，识读顶部灯具和设备设施的规格、品种和数量。（4）通过顶棚平面图上的文字标注，识读顶棚所用材料的规格、品种及其施工要求。 （5）通过顶棚平面图上的索引符号，找出详图对照阅读，识读顶棚的详细构造。单元一建筑装饰工程图纸识读

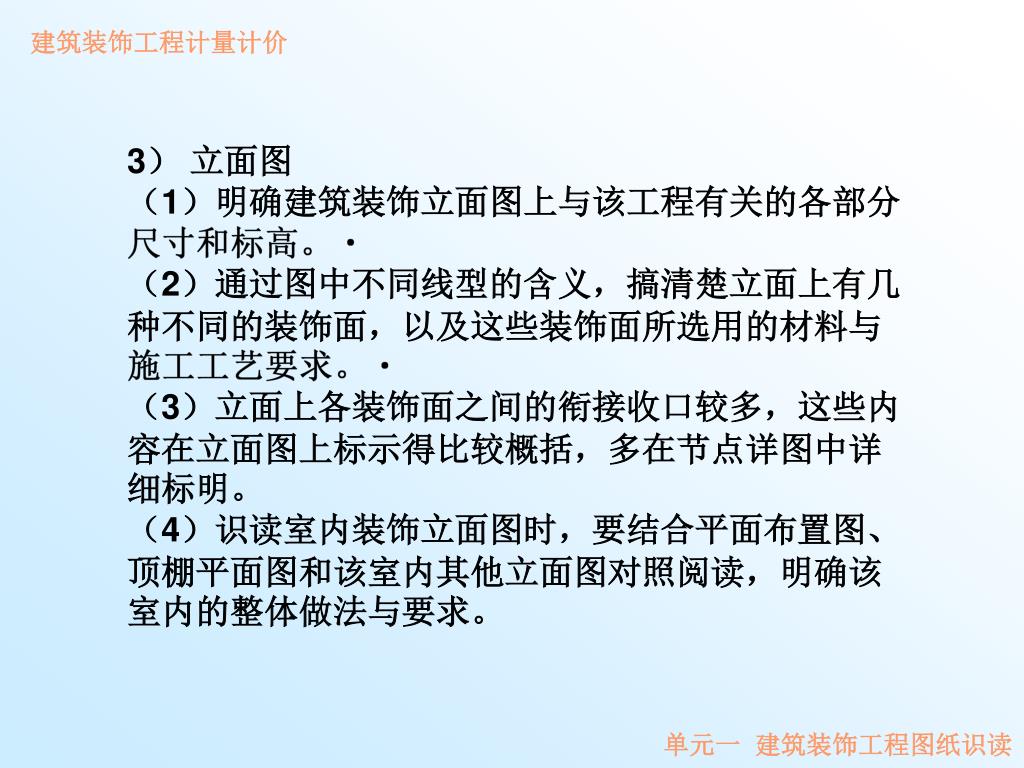

建筑装饰工程计量计价 3）立面图（1）明确建筑装饰立面图上与该工程有关的各部分尺寸和标高。 （2）通过图中不同线型的含义，搞清楚立面上有几种不同的装饰面，以及这些装饰面所选用的材料与施工工艺要求。 （3）立面上各装饰面之间的衔接收口较多，这些内容在立面图上标示得比较概括，多在节点详图中详细标明。（4）识读室内装饰立面图时，要结合平面布置图、顶棚平面图和该室内其他立面图对照阅读，明确该室内的整体做法与要求。单元一建筑装饰工程图纸识读

建筑装饰工程计量计价 4）剖面图（1）识读装饰剖面图时，首先对照平面布置图，看清楚剖切面的编号是否相同，了解该剖面的剖切位置和剖视方向。 （2）分清建筑主体结构的图形、尺寸和装饰结构的图形、尺寸。（3）当装饰结构与建筑结构所用材料相同时，它们的剖断面的表示方法是一致的。（4）通过对剖面图中所示内容的识读，明确装饰工程各部位的构造方法、构造尺寸、材料要求与工艺要求 （5）阅读建筑装饰剖面图要结合平面布置图和顶棚平面图进行，某些室外装饰剖面图还要结合装饰立面图来综合阅读，才能全方位地理解剖面图示内容。单元一建筑装饰工程图纸识读

建筑装饰工程计量计价 5）构配件详图（1）应先看详图符号和图名，弄清楚从何图索引而来。（2）要注意联系被索引图样，并进行周密的核对，检查它们之间在尺寸和构造方法上是否相符。有的构配件详图自有立面图和平面图，有的装饰构配件图的立面形状或平面形状及其尺寸就在被索引图样上，不再另行画出。通过阅读，了解各部件的装配关系和内部结构，紧紧抓住尺寸、详图做法和工艺要求三个要点。 6）节点详图它是装饰工程中最基本和最具体的施工图，有时供构配件详图引用，有时又直接供基本图所引用。单元一建筑装饰工程图纸识读

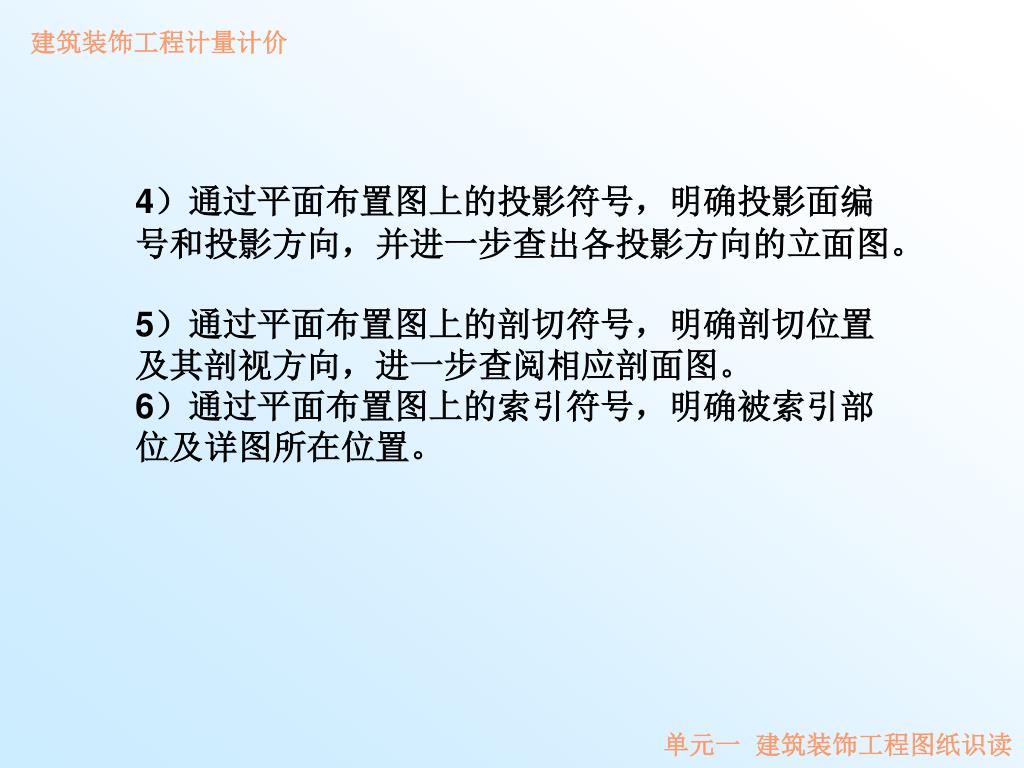

建筑装饰工程计量计价 4）通过平面布置图上的投影符号，明确投影面编号和投影方向，并进一步查出各投影方向的立面图。 5）通过平面布置图上的剖切符号，明确剖切位置及其剖视方向，进一步查阅相应剖面图。 6）通过平面布置图上的索引符号，明确被索引部位及详图所在位置。单元一建筑装饰工程图纸识读

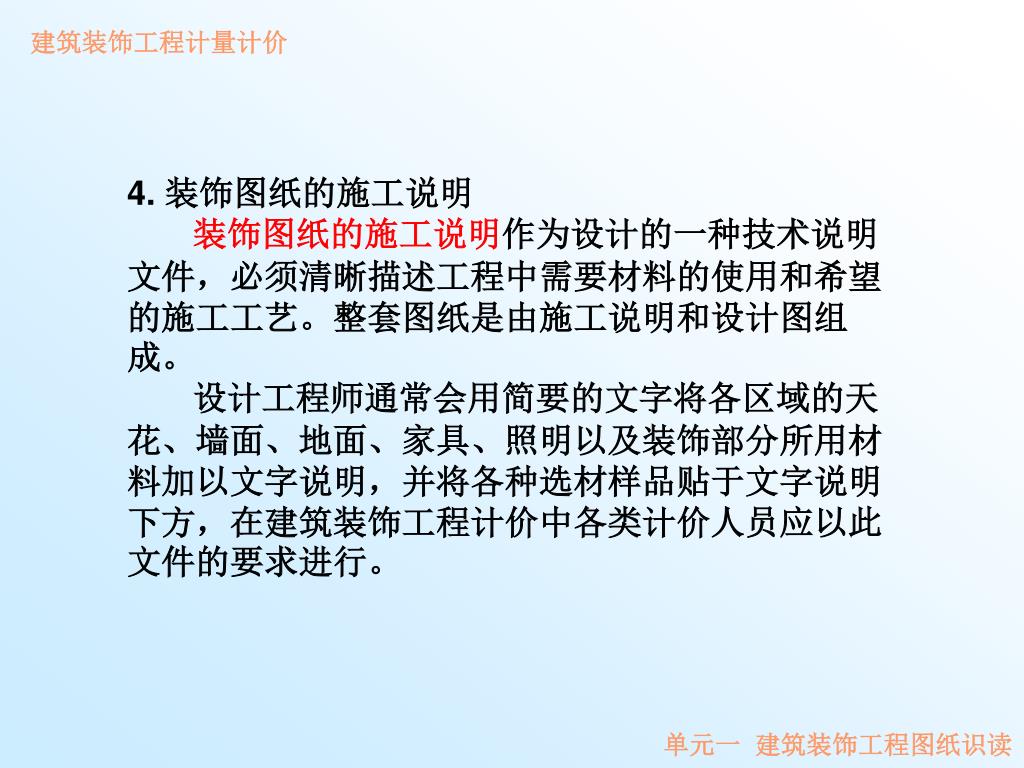

建筑装饰工程计量计价 4. 装饰图纸的施工说明装饰图纸的施工说明作为设计的一种技术说明文件，必须清晰描述工程中需要材料的使用和希望的施工工艺。整套图纸是由施工说明和设计图组成。设计工程师通常会用简要的文字将各区域的天花、墙面、地面、家具、照明以及装饰部分所用材料加以文字说明，并将各种选材样品贴于文字说明下方，在建筑装饰工程计价中各类计价人员应以此文件的要求进行。单元一建筑装饰工程图纸识读

单元二建筑装饰装修工程工程量计算

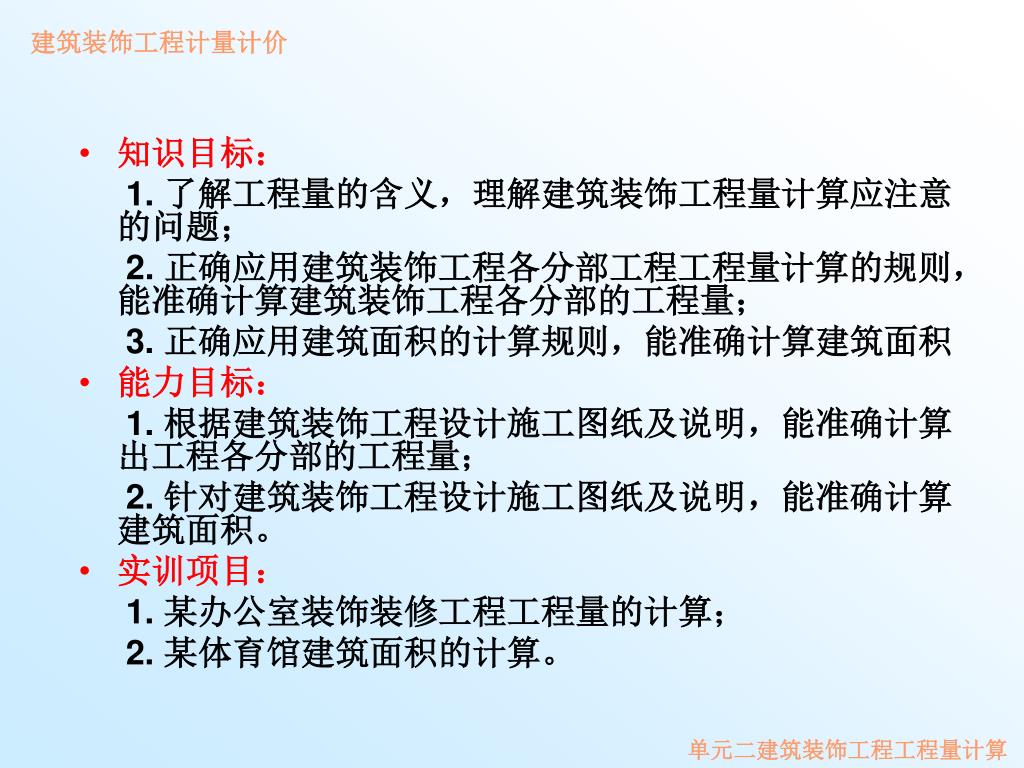

建筑装饰工程计量计价 • 知识目标： 1. 了解工程量的含义，理解建筑装饰工程量计算应注意的问题； 2. 正确应用建筑装饰工程各分部工程工程量计算的规则，能准确计算建筑装饰工程各分部的工程量； 3. 正确应用建筑面积的计算规则，能准确计算建筑面积 • 能力目标： 1. 根据建筑装饰工程设计施工图纸及说明，能准确计算出工程各分部的工程量； 2. 针对建筑装饰工程设计施工图纸及说明，能准确计算建筑面积。 • 实训项目： 1. 某办公室装饰装修工程工程量的计算； 2. 某体育馆建筑面积的计算。单元二建筑装饰工程工程量计算

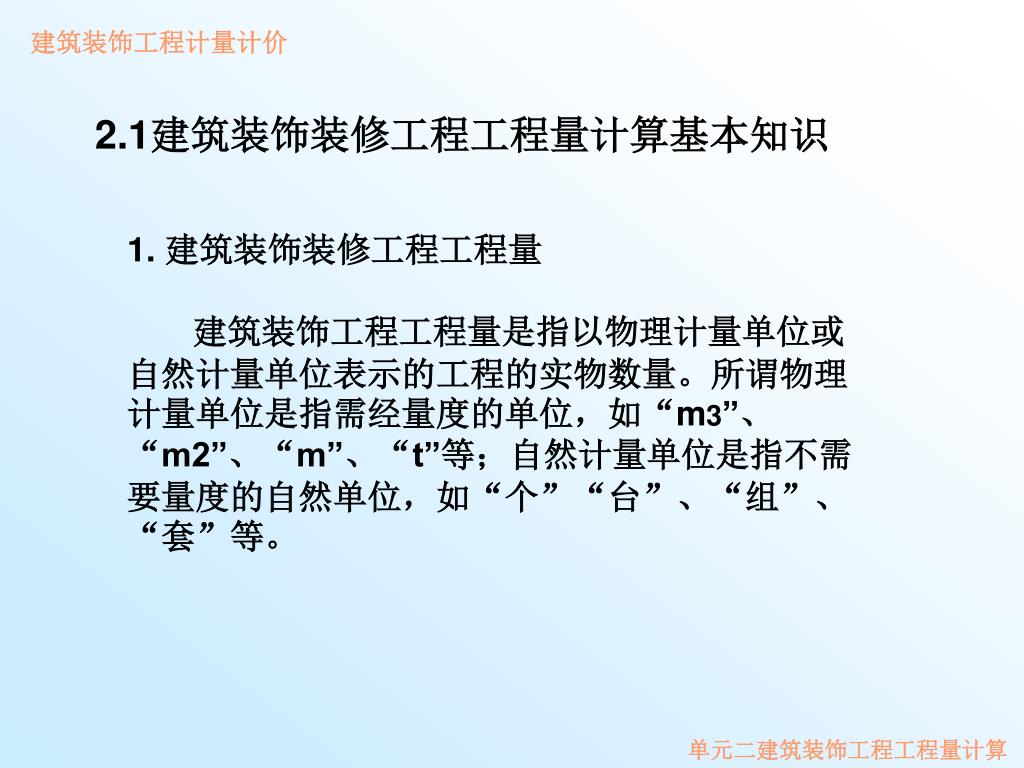

建筑装饰工程计量计价 2.1建筑装饰装修工程工程量计算基本知识 1. 建筑装饰装修工程工程量建筑装饰工程工程量是指以物理计量单位或自然计量单位表示的工程的实物数量。所谓物理计量单位是指需经量度的单位，如“m3”、“m2”、“m”、“t”等；自然计量单位是指不需要量度的自然单位，如“个”“台”、“组”、“套”等。单元二建筑装饰工程工程量计算

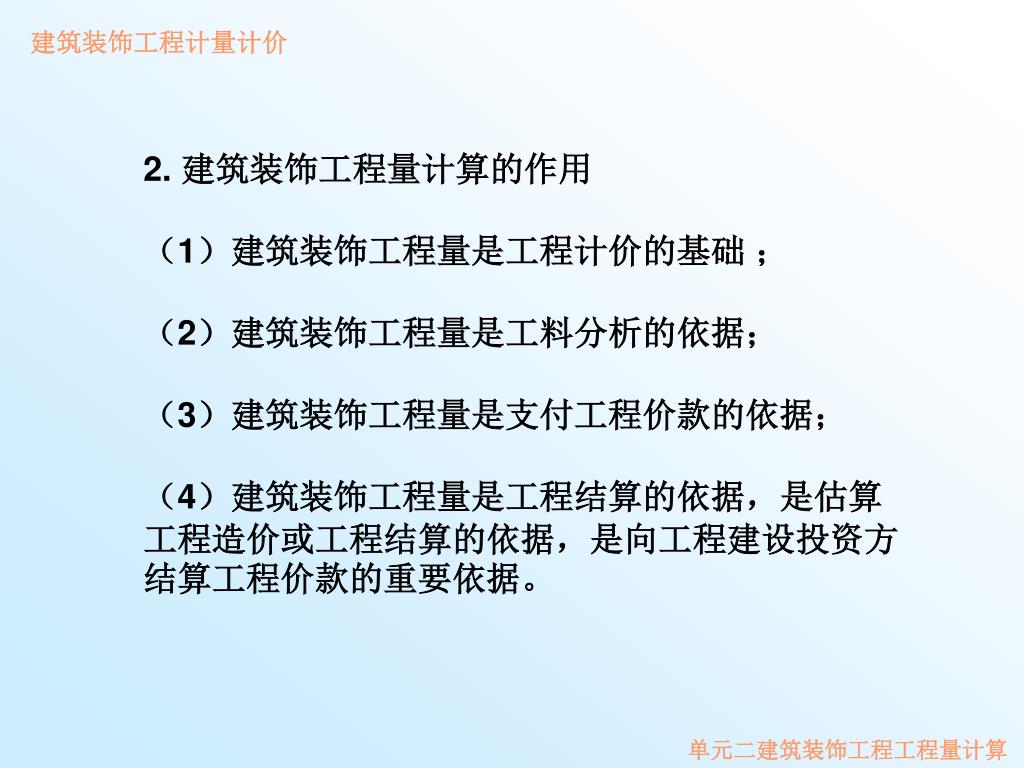

建筑装饰工程计量计价 2. 建筑装饰工程量计算的作用（1）建筑装饰工程量是工程计价的基础；（2）建筑装饰工程量是工料分析的依据；（3）建筑装饰工程量是支付工程价款的依据；（4）建筑装饰工程量是工程结算的依据，是估算工程造价或工程结算的依据，是向工程建设投资方结算工程价款的重要依据。单元二建筑装饰工程工程量计算

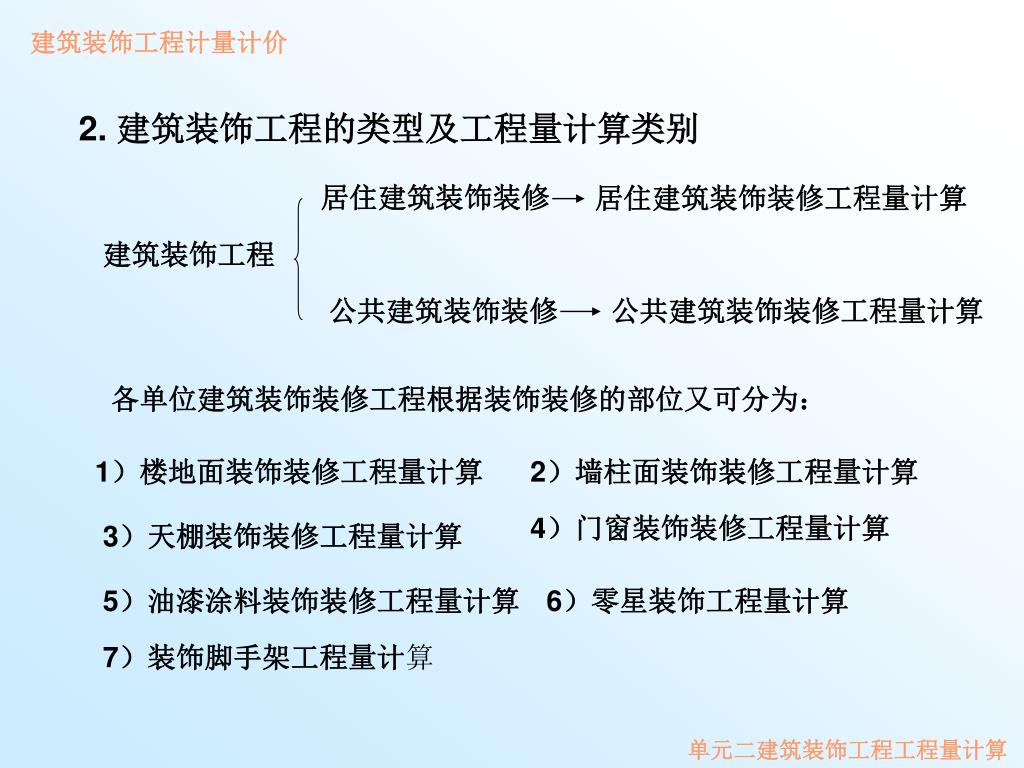

建筑装饰工程计量计价 2. 建筑装饰工程的类型及工程量计算类别居住建筑装饰装修居住建筑装饰装修工程量计算建筑装饰工程公共建筑装饰装修公共建筑装饰装修工程量计算各单位建筑装饰装修工程根据装饰装修的部位又可分为： 1）楼地面装饰装修工程量计算 2）墙柱面装饰装修工程量计算 4）门窗装饰装修工程量计算 3）天棚装饰装修工程量计算 5）油漆涂料装饰装修工程量计算 6）零星装饰工程量计算 7）装饰脚手架工程量计算单元二建筑装饰工程工程量计算

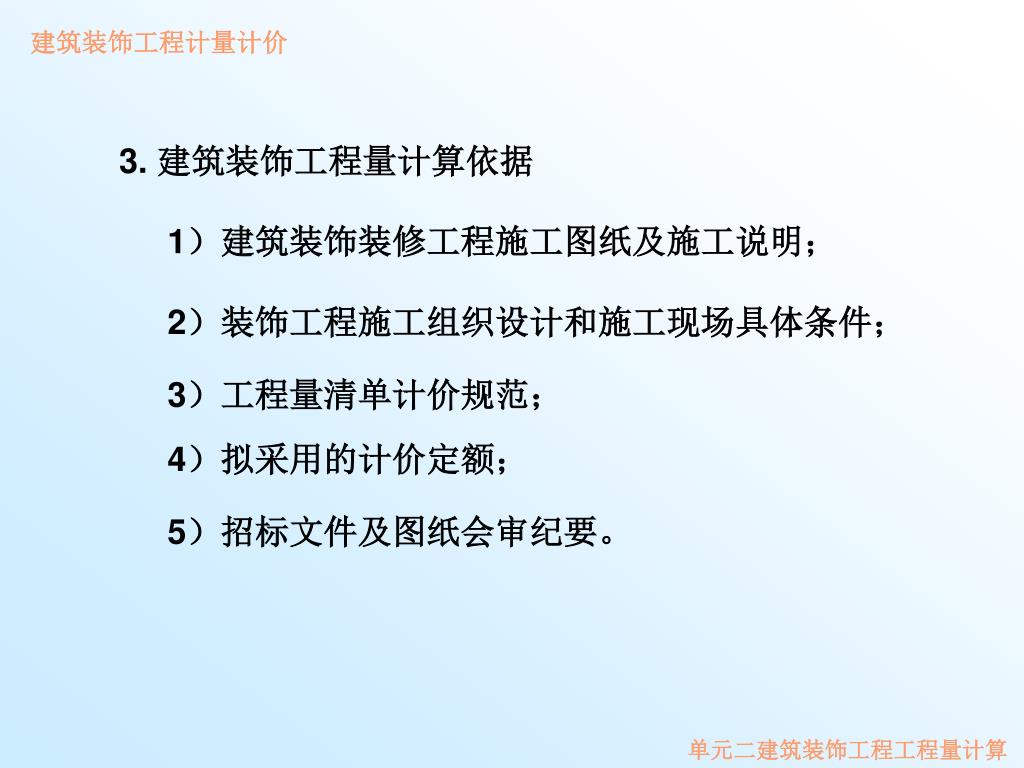

建筑装饰工程计量计价 3. 建筑装饰工程量计算依据 1）建筑装饰装修工程施工图纸及施工说明； 2）装饰工程施工组织设计和施工现场具体条件； 3）工程量清单计价规范； 4）拟采用的计价定额； 5）招标文件及图纸会审纪要。单元二建筑装饰工程工程量计算

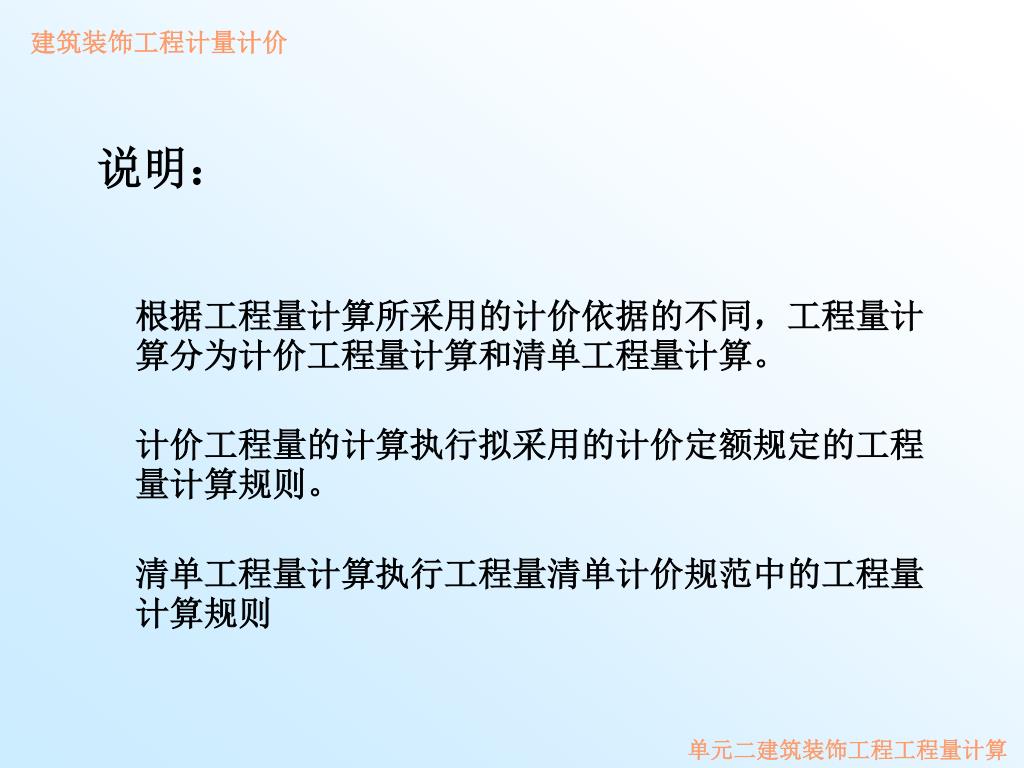

建筑装饰工程计量计价 说明：根据工程量计算所采用的计价依据的不同，工程量计算分为计价工程量计算和清单工程量计算。计价工程量的计算执行拟采用的计价定额规定的工程量计算规则。清单工程量计算执行工程量清单计价规范中的工程量计算规则单元二建筑装饰工程工程量计算

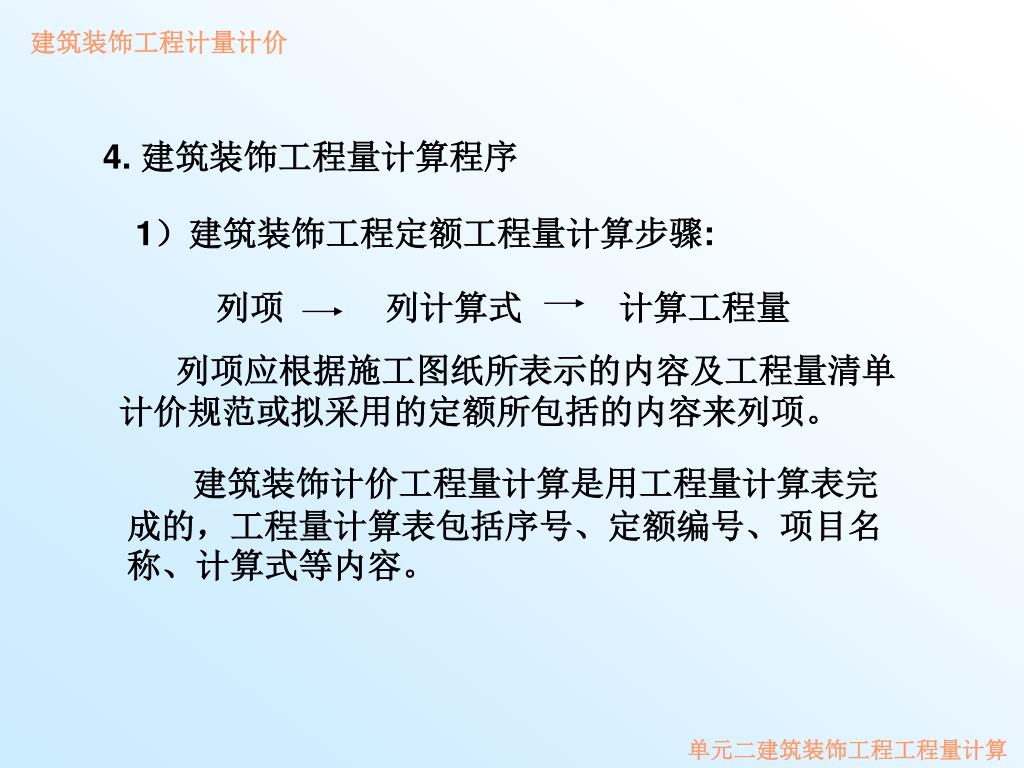

建筑装饰工程计量计价 4. 建筑装饰工程量计算程序 1）建筑装饰工程定额工程量计算步骤: 列项列计算式计算工程量列项应根据施工图纸所表示的内容及工程量清单计价规范或拟采用的定额所包括的内容来列项。建筑装饰计价工程量计算是用工程量计算表完成的，工程量计算表包括序号、定额编号、项目名称、计算式等内容。单元二建筑装饰工程工程量计算

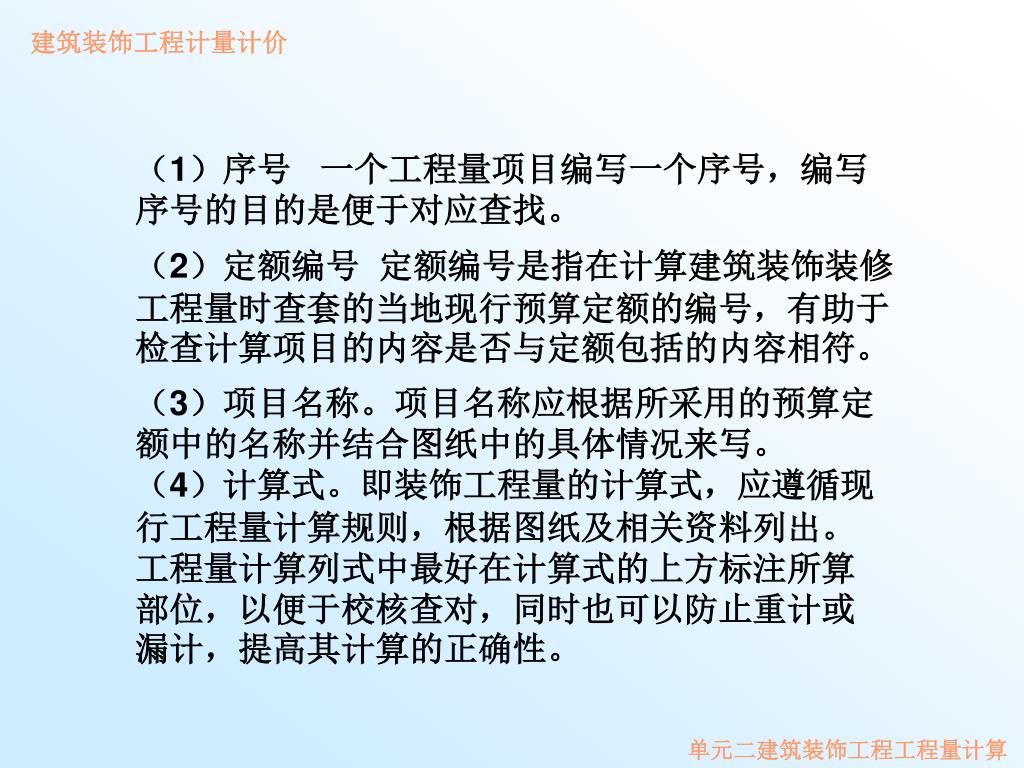

建筑装饰工程计量计价 （1）序号一个工程量项目编写一个序号，编写序号的目的是便于对应查找。（2）定额编号定额编号是指在计算建筑装饰装修工程量时查套的当地现行预算定额的编号，有助于检查计算项目的内容是否与定额包括的内容相符。（3）项目名称。项目名称应根据所采用的预算定额中的名称并结合图纸中的具体情况来写。（4）计算式。即装饰工程量的计算式，应遵循现行工程量计算规则，根据图纸及相关资料列出。工程量计算列式中最好在计算式的上方标注所算部位，以便于校核查对，同时也可以防止重计或漏计，提高其计算的正确性。单元二建筑装饰工程工程量计算

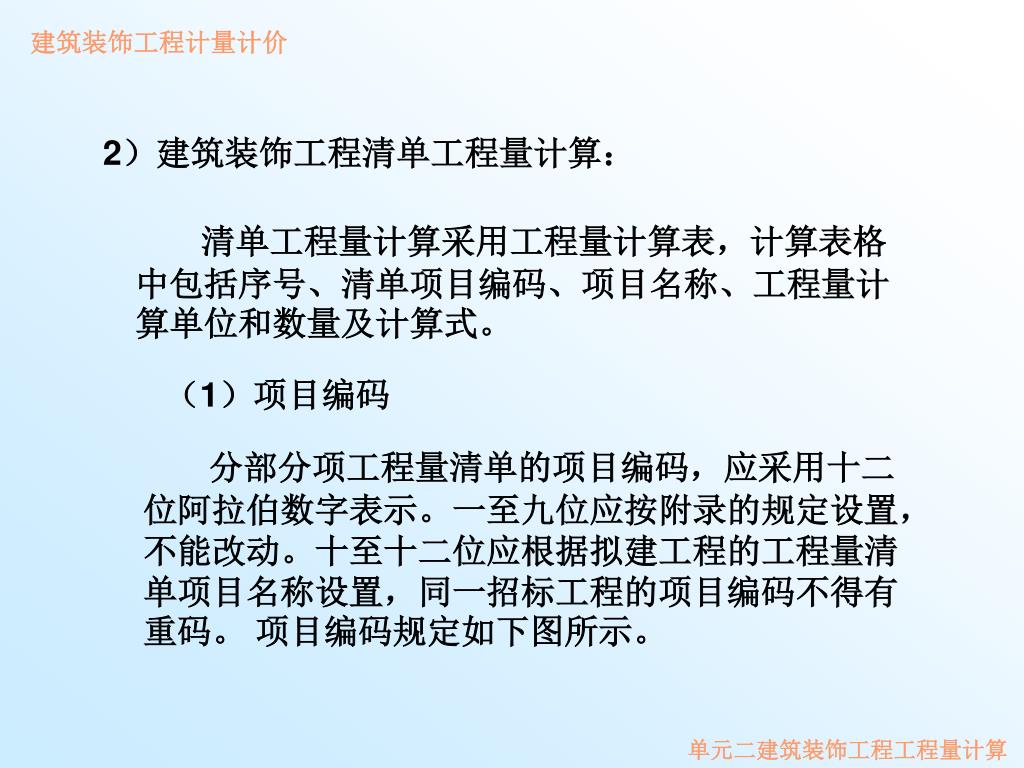

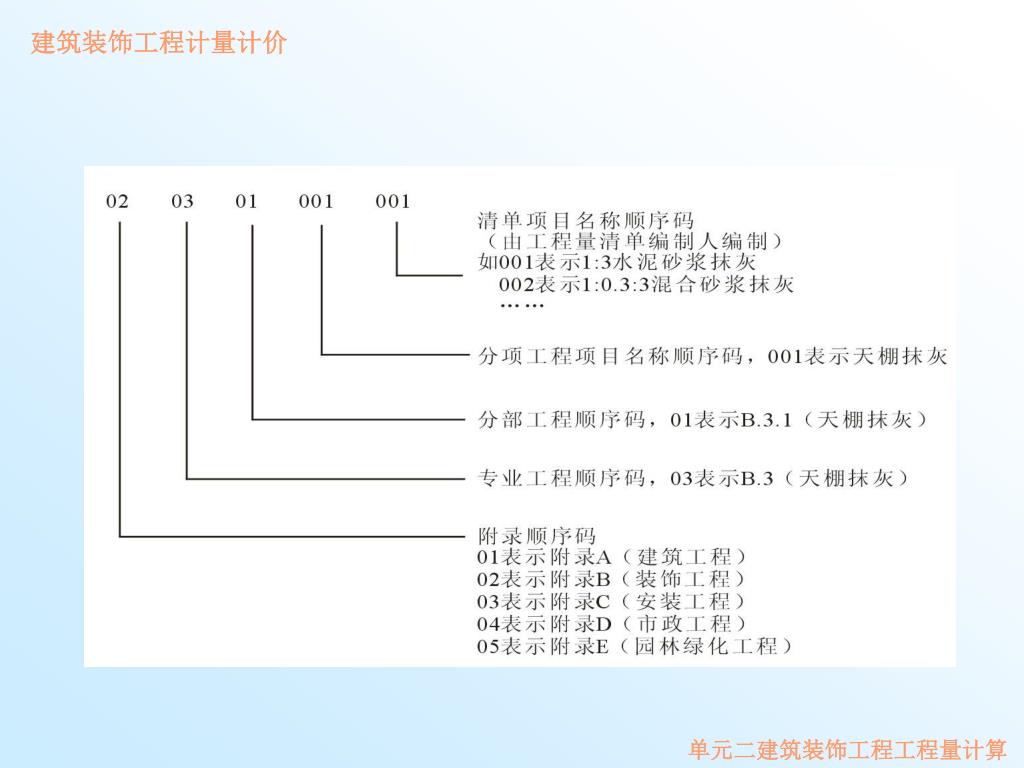

建筑装饰工程计量计价 2）建筑装饰工程清单工程量计算：清单工程量计算采用工程量计算表，计算表格中包括序号、清单项目编码、项目名称、工程量计算单位和数量及计算式。（1）项目编码分部分项工程量清单的项目编码，应采用十二位阿拉伯数字表示。一至九位应按附录的规定设置，不能改动。十至十二位应根据拟建工程的工程量清单项目名称设置，同一招标工程的项目编码不得有重码。项目编码规定如下图所示。单元二建筑装饰工程工程量计算

建筑装饰工程计量计价 单元二建筑装饰工程工程量计算

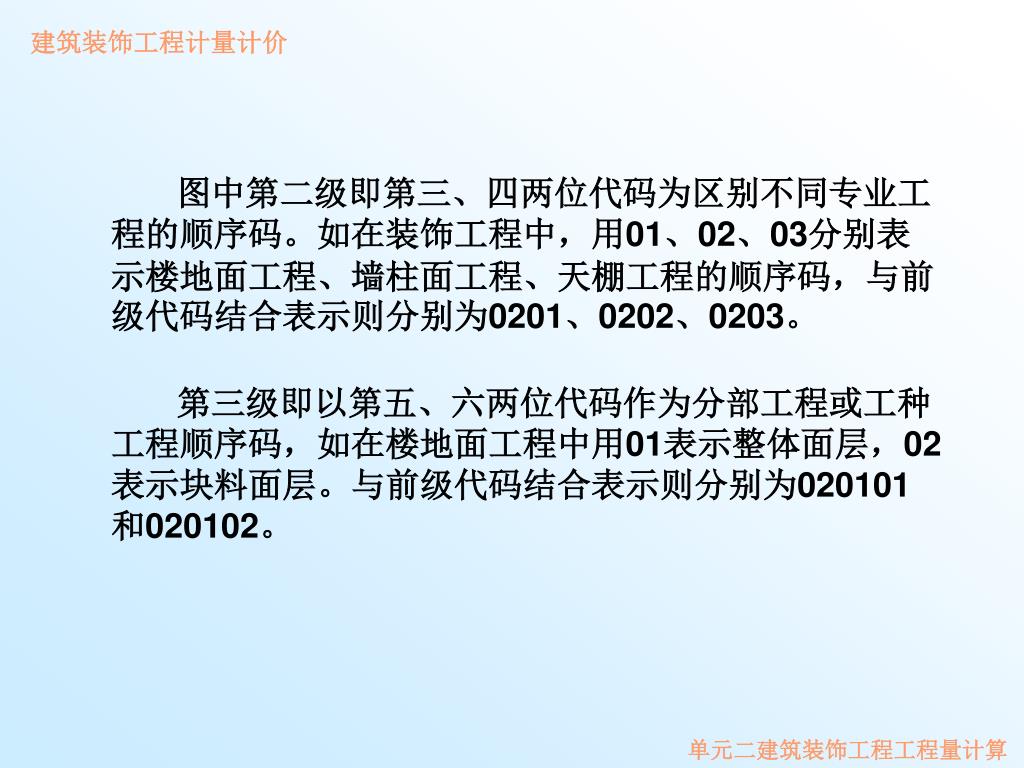

建筑装饰工程计量计价 图中第二级即第三、四两位代码为区别不同专业工程的顺序码。如在装饰工程中，用01、02、03分别表示楼地面工程、墙柱面工程、天棚工程的顺序码，与前级代码结合表示则分别为0201、0202、0203。第三级即以第五、六两位代码作为分部工程或工种工程顺序码，如在楼地面工程中用01表示整体面层，02表示块料面层。与前级代码结合表示则分别为020101和020102。单元二建筑装饰工程工程量计算

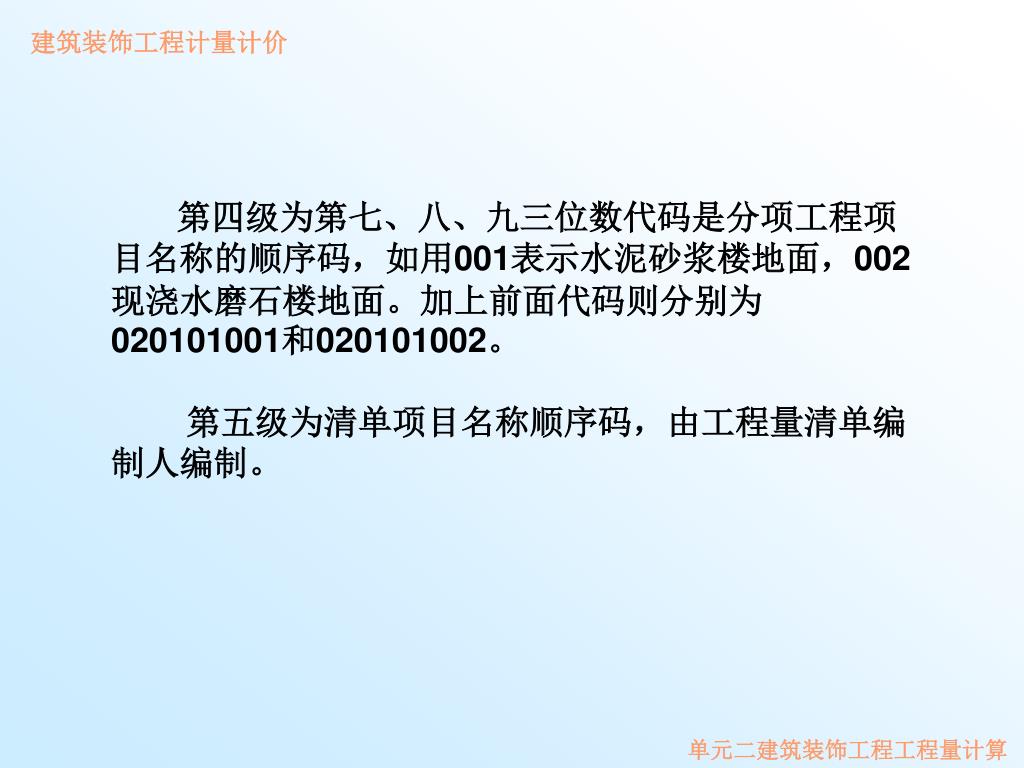

建筑装饰工程计量计价 第四级为第七、八、九三位数代码是分项工程项目名称的顺序码，如用001表示水泥砂浆楼地面，002现浇水磨石楼地面。加上前面代码则分别为020101001和020101002。第五级为清单项目名称顺序码，由工程量清单编制人编制。单元二建筑装饰工程工程量计算

单元一 建筑装饰装修工程图纸识读
