海流观测

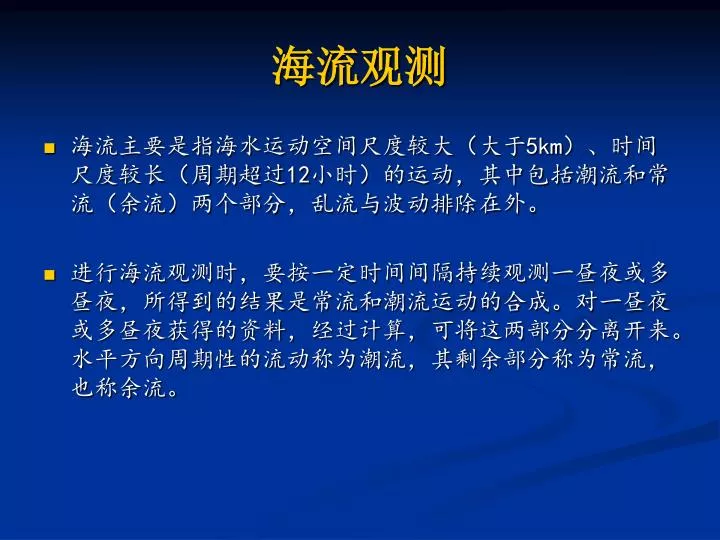

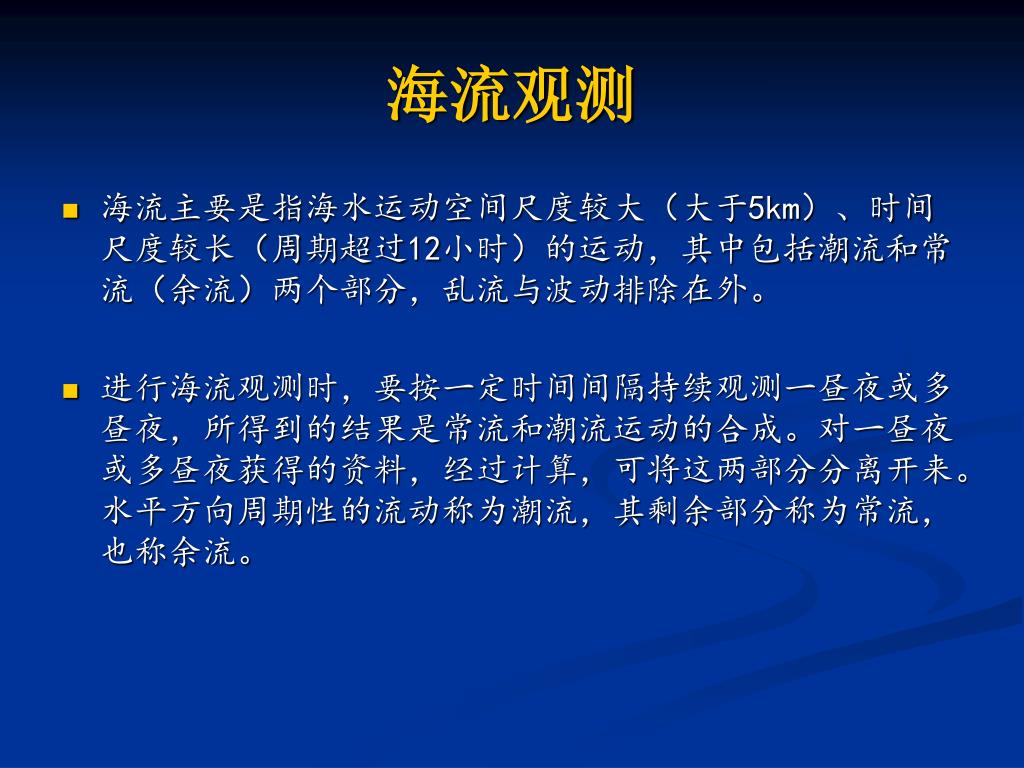

1. 海流观测 • 海流主要是指海水运动空间尺度较大（大于5km）、时间尺度较长（周期超过12小时）的运动，其中包括潮流和常流（余流）两个部分，乱流与波动排除在外。 • 进行海流观测时，要按一定时间间隔持续观测一昼夜或多昼夜，所得到的结果是常流和潮流运动的合成。对一昼夜或多昼夜获得的资料，经过计算，可将这两部分分离开来。水平方向周期性的流动称为潮流，其剩余部分称为常流，也称余流。

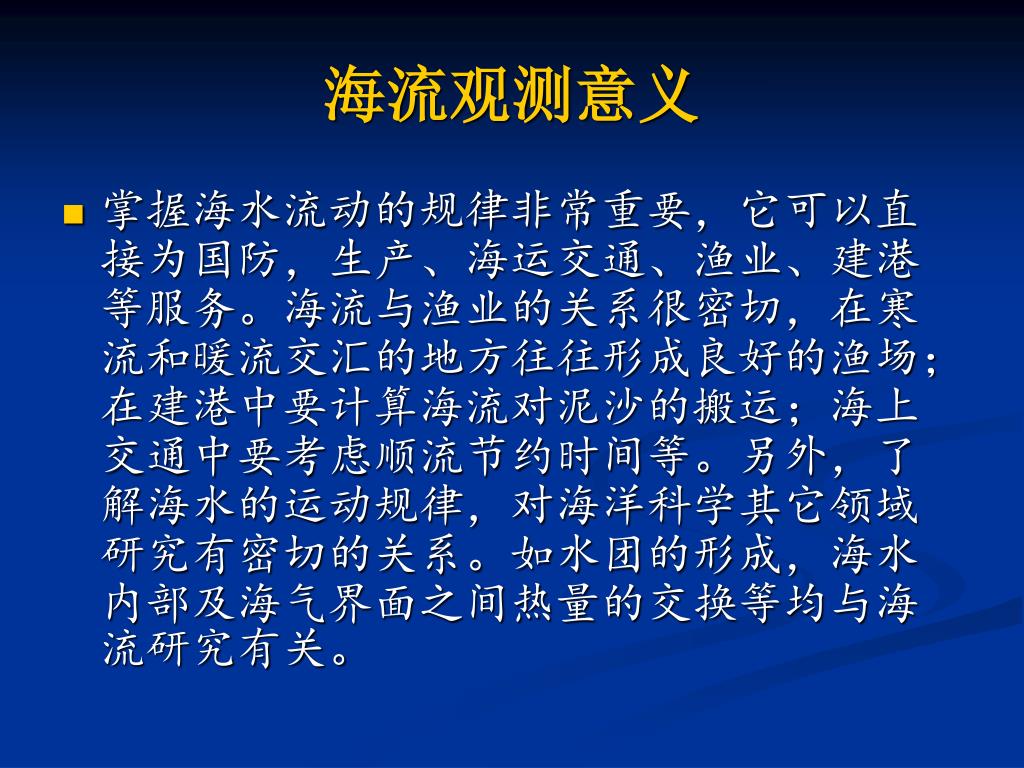

2. 海流观测意义 • 掌握海水流动的规律非常重要，它可以直接为国防，生产、海运交通、渔业、建港等服务。海流与渔业的关系很密切，在寒流和暖流交汇的地方往往形成良好的渔场；在建港中要计算海流对泥沙的搬运；海上交通中要考虑顺流节约时间等。另外，了解海水的运动规律，对海洋科学其它领域研究有密切的关系。如水团的形成，海水内部及海气界面之间热量的交换等均与海流研究有关。

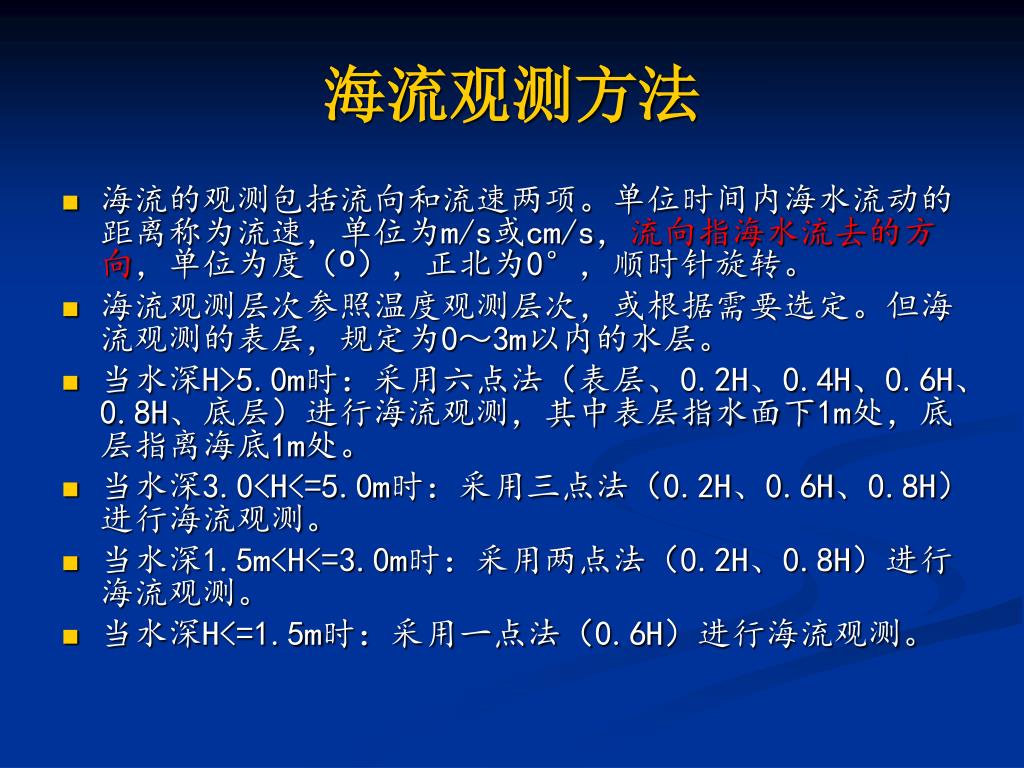

3. 海流观测方法 • 海流的观测包括流向和流速两项。单位时间内海水流动的距离称为流速，单位为m/s或cm/s，流向指海水流去的方向，单位为度（º），正北为0°，顺时针旋转。 • 海流观测层次参照温度观测层次，或根据需要选定。但海流观测的表层，规定为0～3m以内的水层。 • 当水深H>5.0m时：采用六点法（表层、0.2H、0.4H、0.6H、0.8H、底层）进行海流观测，其中表层指水面下1m处，底层指离海底1m处。 • 当水深3.0<H<=5.0m时：采用三点法（0.2H、0.6H、0.8H）进行海流观测。 • 当水深1.5m<H<=3.0m时：采用两点法（0.2H、0.8H）进行海流观测。 • 当水深H<=1.5m时：采用一点法（0.6H）进行海流观测。

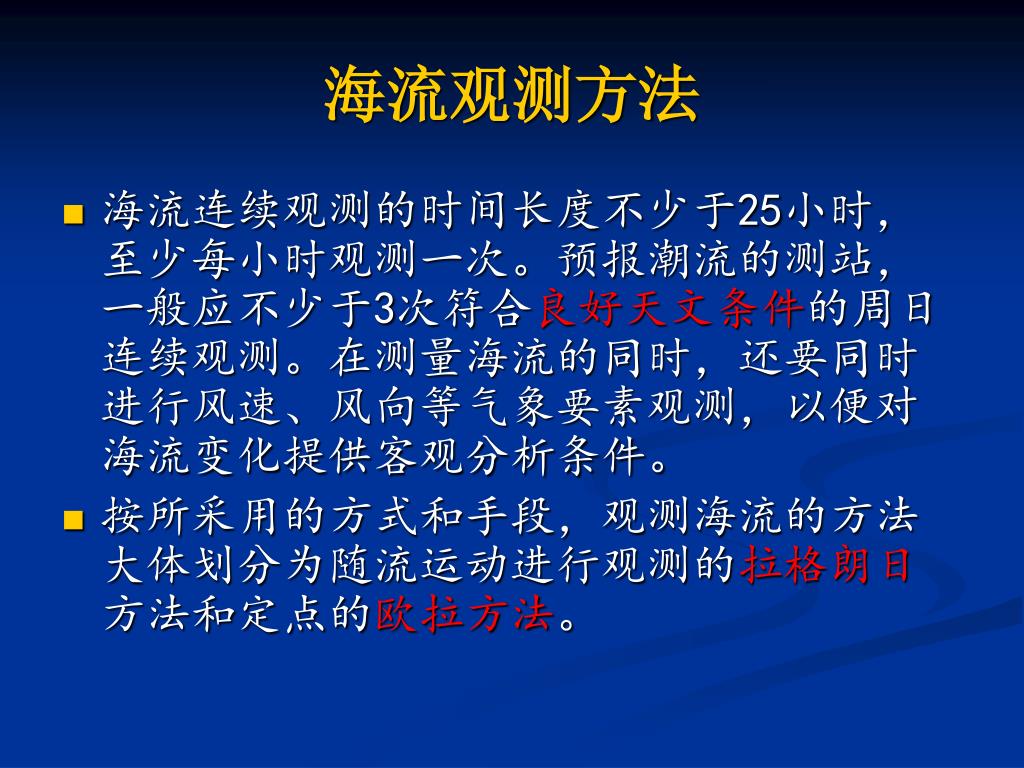

4. 海流观测方法 • 海流连续观测的时间长度不少于25小时，至少每小时观测一次。预报潮流的测站，一般应不少于3次符合良好天文条件的周日连续观测。在测量海流的同时，还要同时进行风速、风向等气象要素观测，以便对海流变化提供客观分析条件。 • 按所采用的方式和手段，观测海流的方法大体划分为随流运动进行观测的拉格朗日方法和定点的欧拉方法。

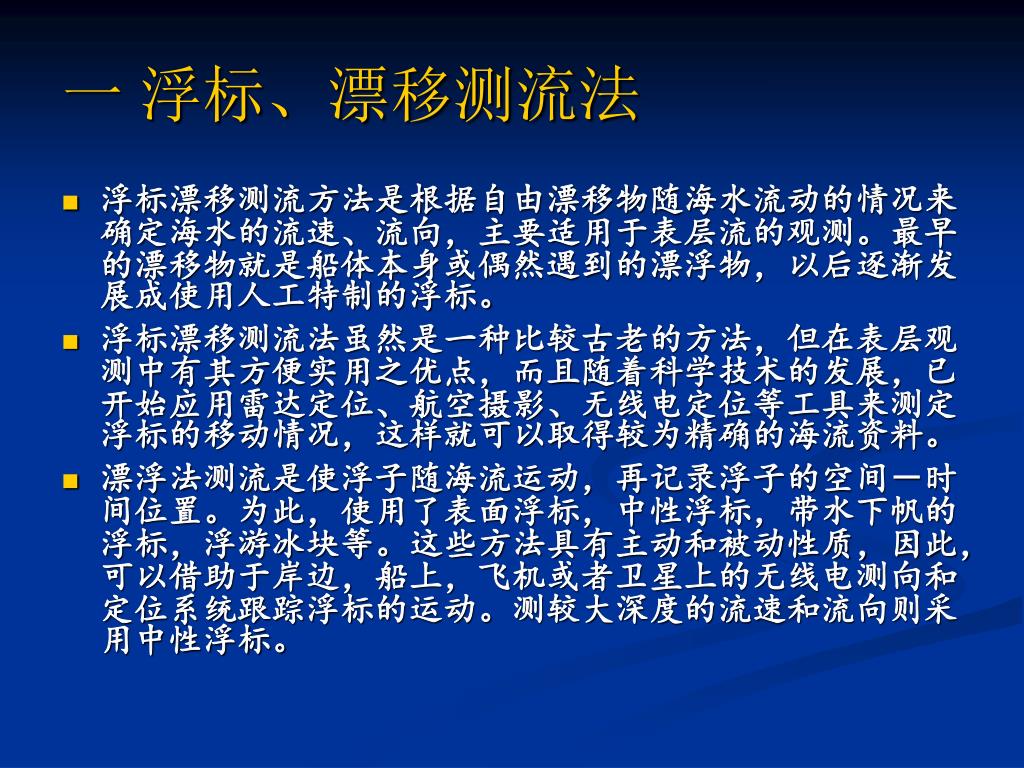

5. 一 浮标、漂移测流法 • 浮标漂移测流方法是根据自由漂移物随海水流动的情况来确定海水的流速、流向，主要适用于表层流的观测。最早的漂移物就是船体本身或偶然遇到的漂浮物，以后逐渐发展成使用人工特制的浮标。 • 浮标漂移测流法虽然是一种比较古老的方法，但在表层观测中有其方便实用之优点，而且随着科学技术的发展，已开始应用雷达定位、航空摄影、无线电定位等工具来测定浮标的移动情况，这样就可以取得较为精确的海流资料。 • 漂浮法测流是使浮子随海流运动，再记录浮子的空间－时间位置。为此，使用了表面浮标，中性浮标，带水下帆的浮标，浮游冰块等。这些方法具有主动和被动性质，因此，可以借助于岸边，船上，飞机或者卫星上的无线电测向和定位系统跟踪浮标的运动。测较大深度的流速和流向则采用中性浮标。

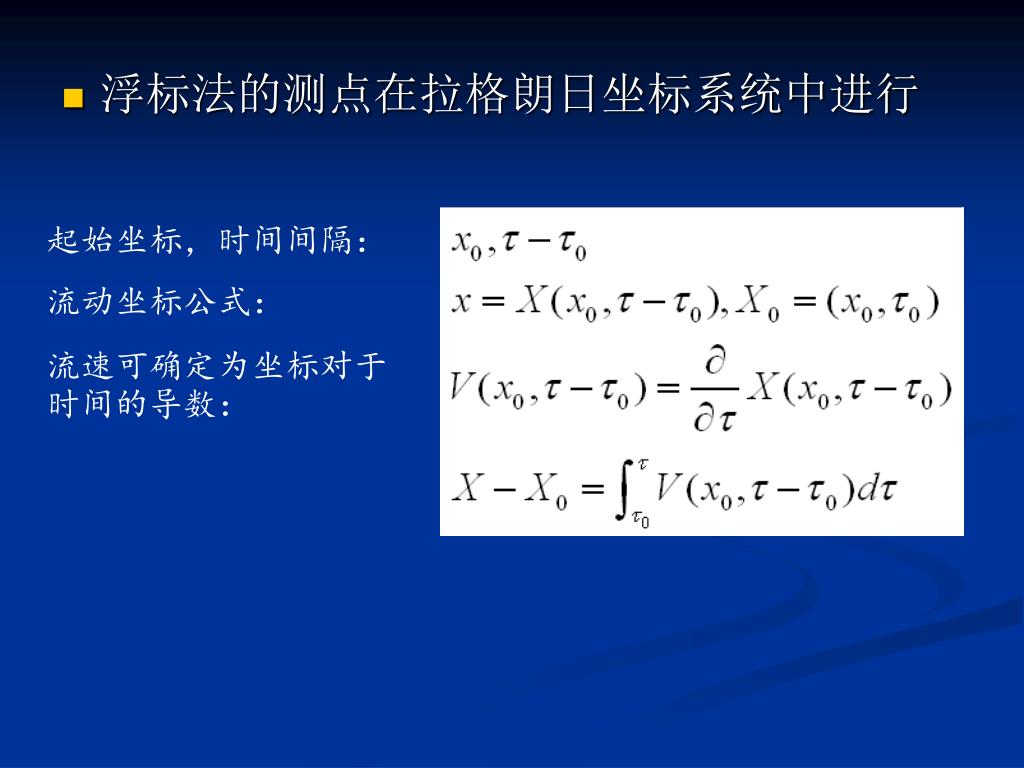

6. 浮标法的测点在拉格朗日坐标系统中进行 起始坐标，时间间隔： 流动坐标公式： 流速可确定为坐标对于时间的导数：

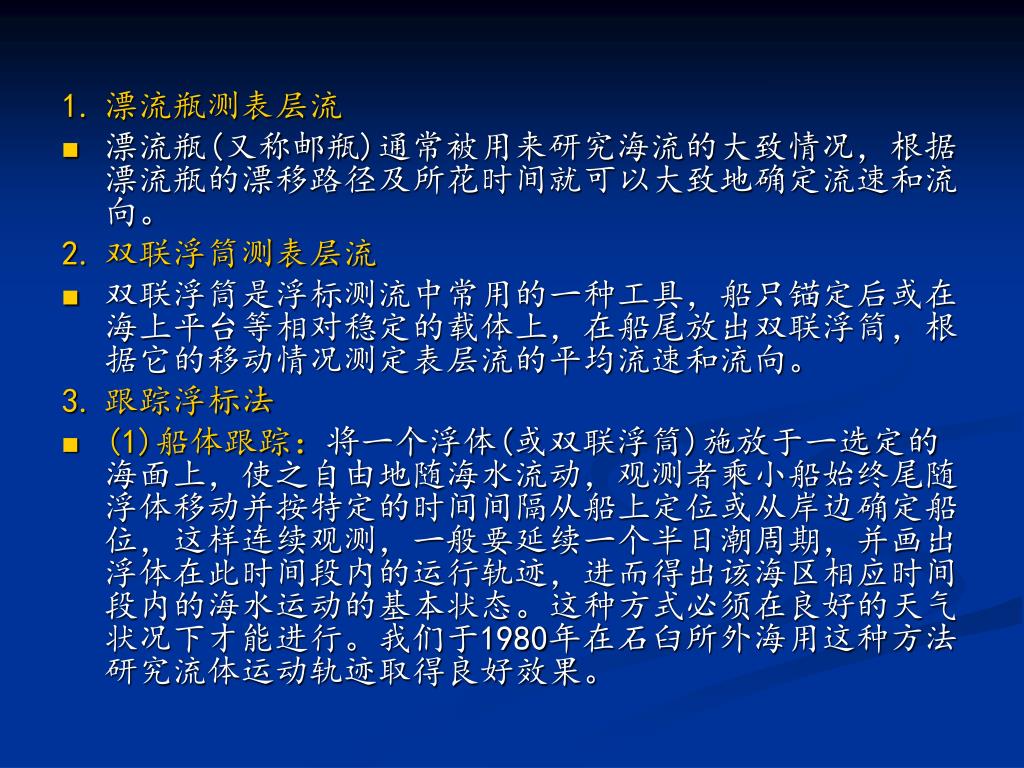

7. 漂流瓶测表层流 • 漂流瓶(又称邮瓶)通常被用来研究海流的大致情况，根据漂流瓶的漂移路径及所花时间就可以大致地确定流速和流向。 • 双联浮筒测表层流 • 双联浮筒是浮标测流中常用的一种工具，船只锚定后或在海上平台等相对稳定的载体上，在船尾放出双联浮筒，根据它的移动情况测定表层流的平均流速和流向。 • 跟踪浮标法 • (1)船体跟踪：将一个浮体(或双联浮筒)施放于一选定的海面上，使之自由地随海水流动，观测者乘小船始终尾随浮体移动并按特定的时间间隔从船上定位或从岸边确定船位，这样连续观测，一般要延续一个半日潮周期，并画出浮体在此时间段内的运行轨迹，进而得出该海区相应时间段内的海水运动的基本状态。这种方式必须在良好的天气状况下才能进行。我们于1980年在石臼所外海用这种方法研究流体运动轨迹取得良好效果。

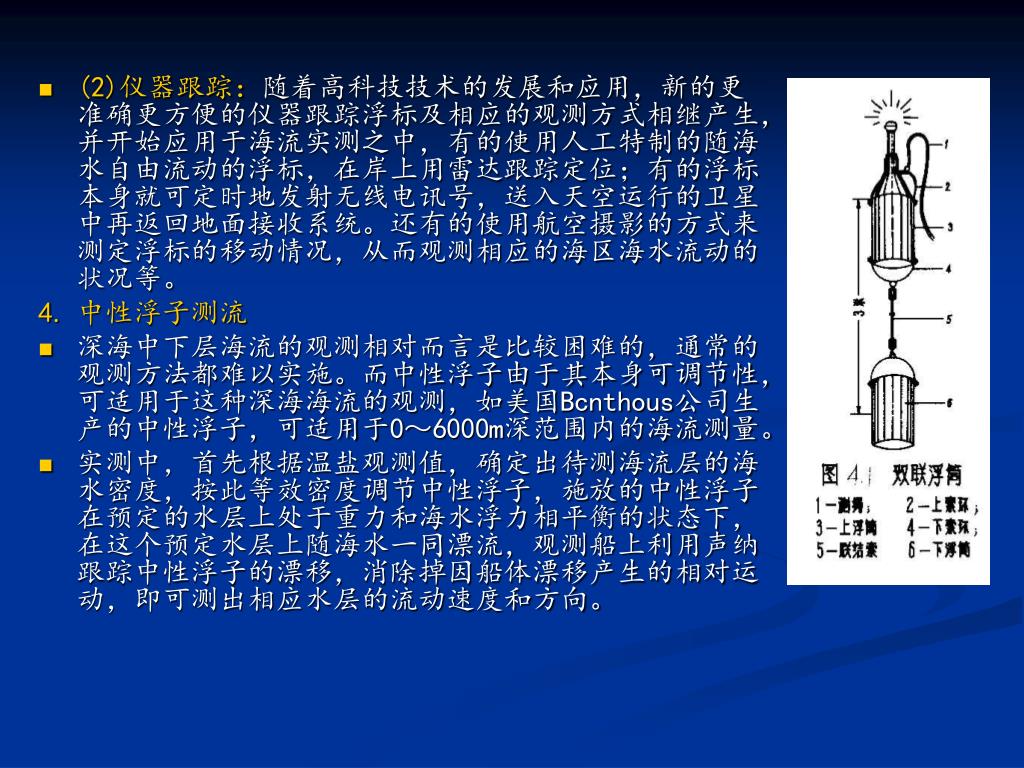

8. (2)仪器跟踪：随着高科技技术的发展和应用，新的更准确更方便的仪器跟踪浮标及相应的观测方式相继产生，并开始应用于海流实测之中，有的使用人工特制的随海水自由流动的浮标，在岸上用雷达跟踪定位；有的浮标本身就可定时地发射无线电讯号，送入天空运行的卫星中再返回地面接收系统。还有的使用航空摄影的方式来测定浮标的移动情况，从而观测相应的海区海水流动的状况等。(2)仪器跟踪：随着高科技技术的发展和应用，新的更准确更方便的仪器跟踪浮标及相应的观测方式相继产生，并开始应用于海流实测之中，有的使用人工特制的随海水自由流动的浮标，在岸上用雷达跟踪定位；有的浮标本身就可定时地发射无线电讯号，送入天空运行的卫星中再返回地面接收系统。还有的使用航空摄影的方式来测定浮标的移动情况，从而观测相应的海区海水流动的状况等。 • 中性浮子测流 • 深海中下层海流的观测相对而言是比较困难的，通常的观测方法都难以实施。而中性浮子由于其本身可调节性，可适用于这种深海海流的观测，如美国Bcnthous公司生产的中性浮子，可适用于0～6000m深范围内的海流测量。 • 实测中，首先根据温盐观测值，确定出待测海流层的海水密度，按此等效密度调节中性浮子，施放的中性浮子在预定的水层上处于重力和海水浮力相平衡的状态下，在这个预定水层上随海水一同漂流，观测船上利用声纳跟踪中性浮子的漂移，消除掉因船体漂移产生的相对运动，即可测出相应水层的流动速度和方向。

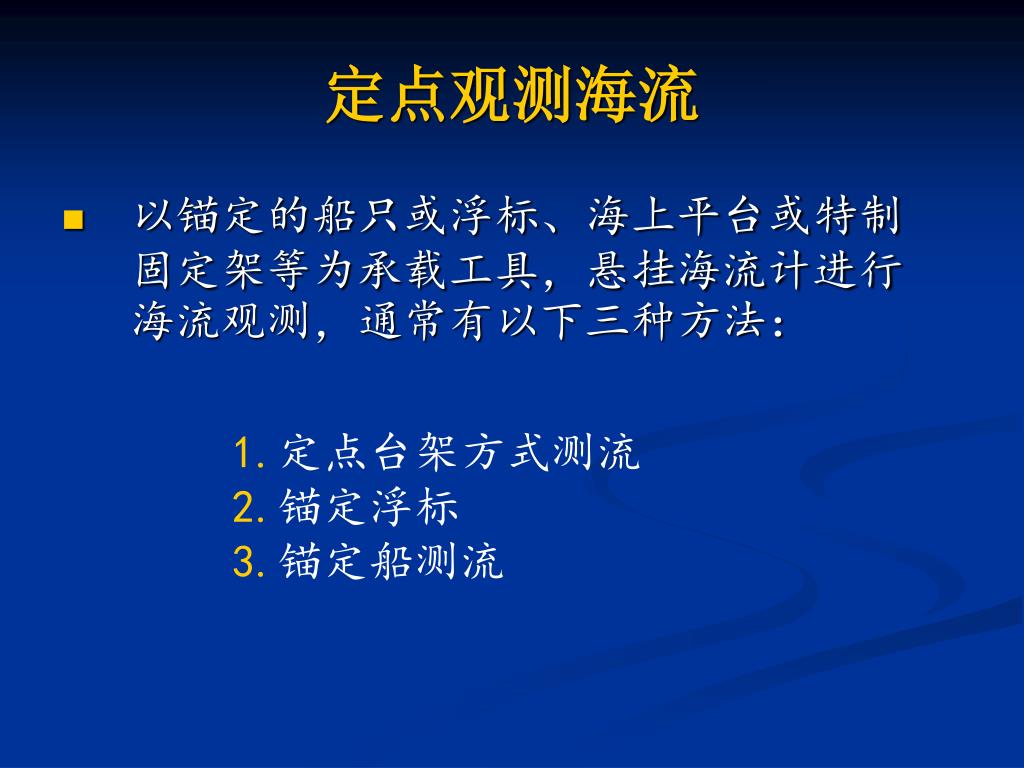

9. 定点观测海流 • 以锚定的船只或浮标、海上平台或特制固定架等为承载工具，悬挂海流计进行海流观测，通常有以下三种方法： • 定点台架方式测流 • 锚定浮标 • 锚定船测流

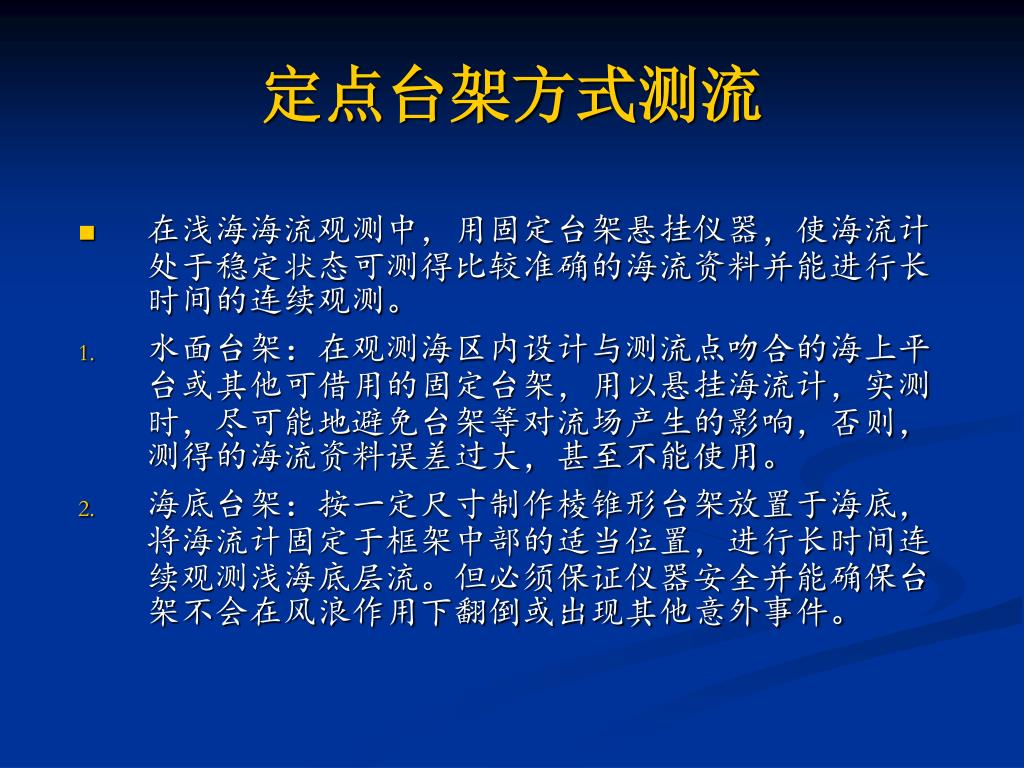

10. 定点台架方式测流 • 在浅海海流观测中，用固定台架悬挂仪器，使海流计处于稳定状态可测得比较准确的海流资料并能进行长时间的连续观测。 • 水面台架：在观测海区内设计与测流点吻合的海上平台或其他可借用的固定台架，用以悬挂海流计，实测时，尽可能地避免台架等对流场产生的影响，否则，测得的海流资料误差过大，甚至不能使用。 • 海底台架：按一定尺寸制作棱锥形台架放置于海底，将海流计固定于框架中部的适当位置，进行长时间连续观测浅海底层流。但必须保证仪器安全并能确保台架不会在风浪作用下翻倒或出现其他意外事件。

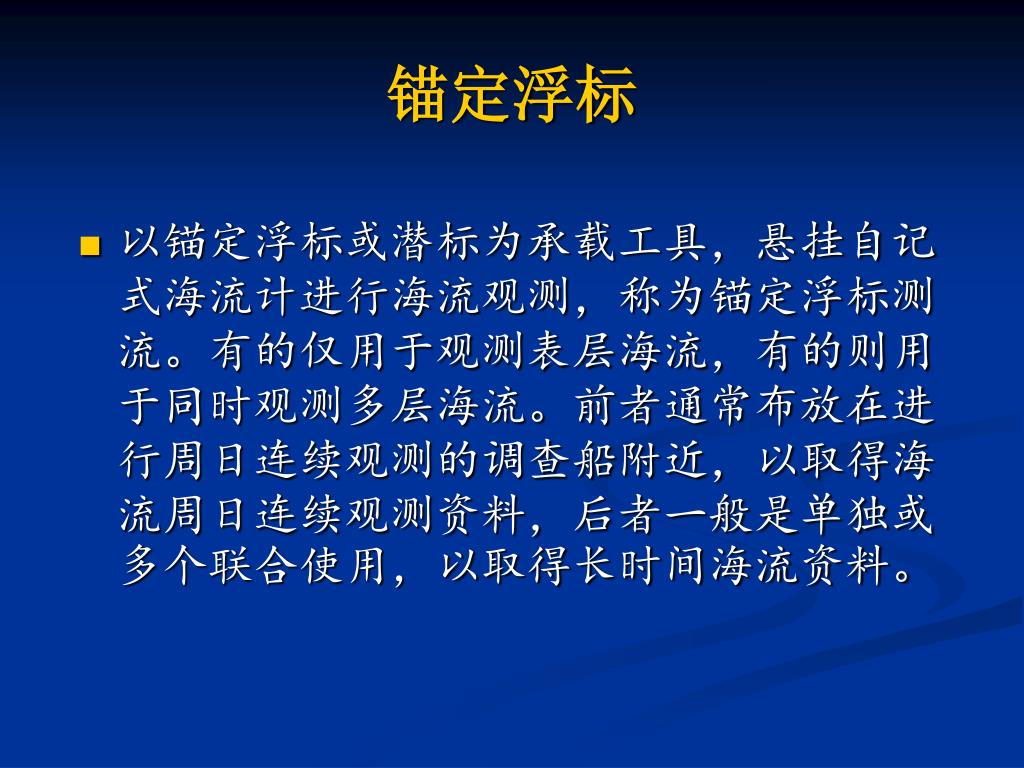

11. 锚定浮标 • 以锚定浮标或潜标为承载工具，悬挂自记式海流计进行海流观测，称为锚定浮标测流。有的仅用于观测表层海流，有的则用于同时观测多层海流。前者通常布放在进行周日连续观测的调查船附近，以取得海流周日连续观测资料，后者一般是单独或多个联合使用，以取得长时间海流资料。

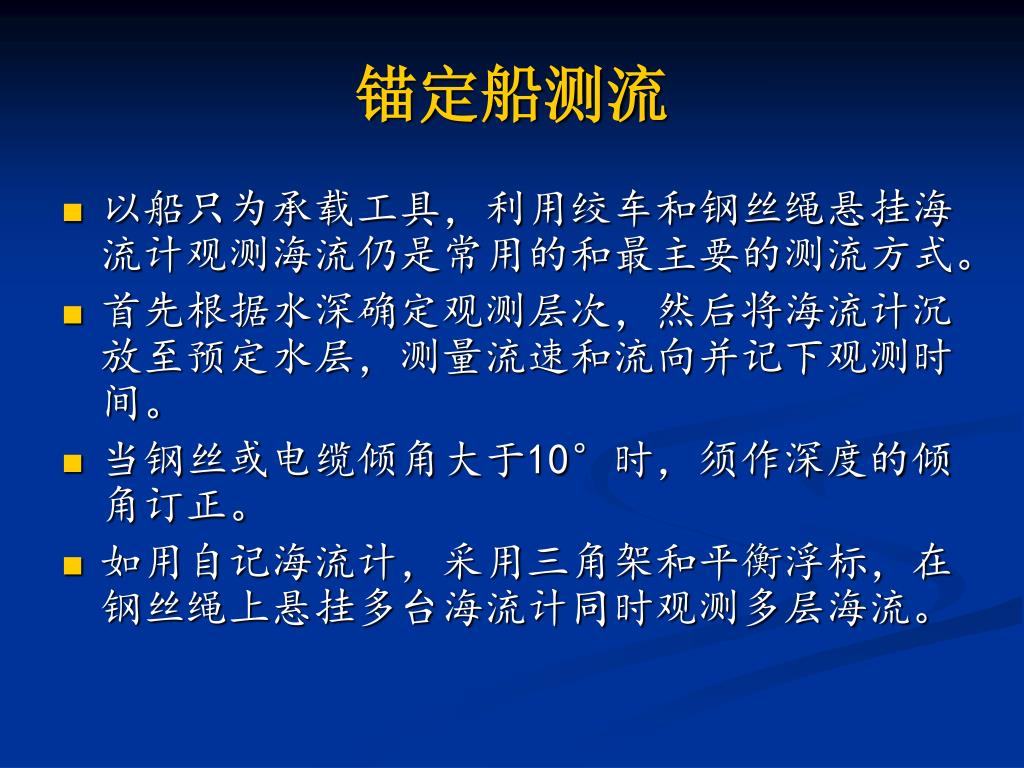

14. 锚定船测流 • 以船只为承载工具，利用绞车和钢丝绳悬挂海流计观测海流仍是常用的和最主要的测流方式。 • 首先根据水深确定观测层次，然后将海流计沉放至预定水层，测量流速和流向并记下观测时间。 • 当钢丝或电缆倾角大于10°时，须作深度的倾角订正。 • 如用自记海流计，采用三角架和平衡浮标，在钢丝绳上悬挂多台海流计同时观测多层海流。

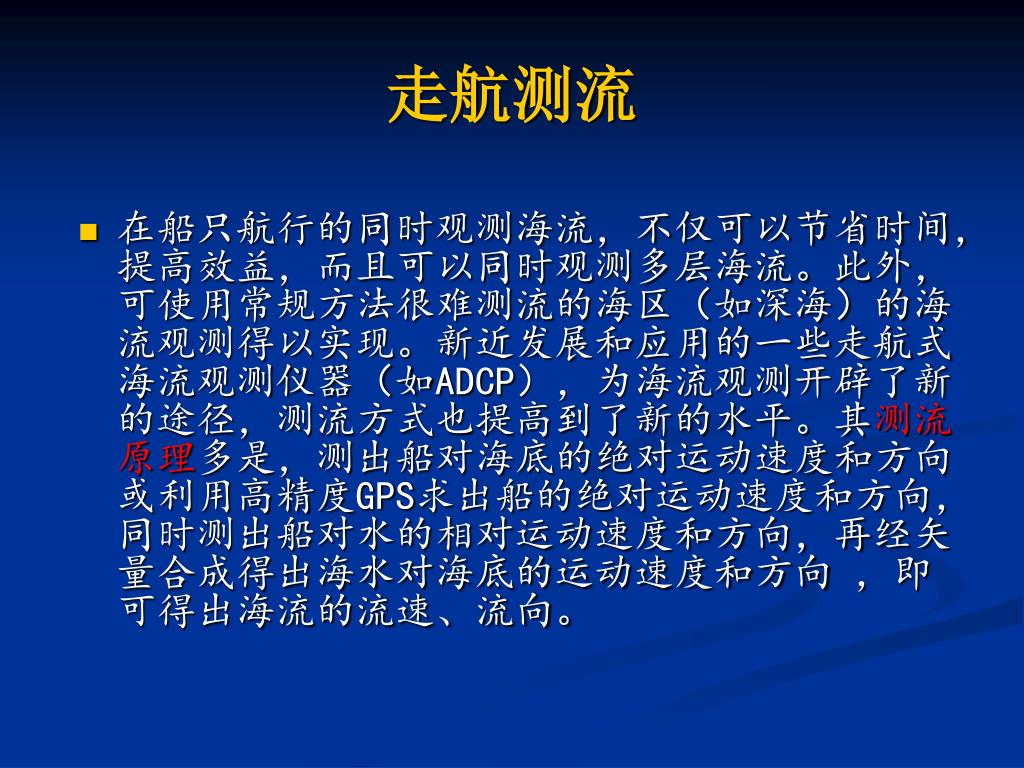

15. 走航测流 • 在船只航行的同时观测海流，不仅可以节省时间，提高效益，而且可以同时观测多层海流。此外，可使用常规方法很难测流的海区（如深海）的海流观测得以实现。新近发展和应用的一些走航式海流观测仪器（如ADCP），为海流观测开辟了新的途径，测流方式也提高到了新的水平。其测流原理多是，测出船对海底的绝对运动速度和方向或利用高精度GPS求出船的绝对运动速度和方向，同时测出船对水的相对运动速度和方向，再经矢量合成得出海水对海底的运动速度和方向 ，即可得出海流的流速、流向。

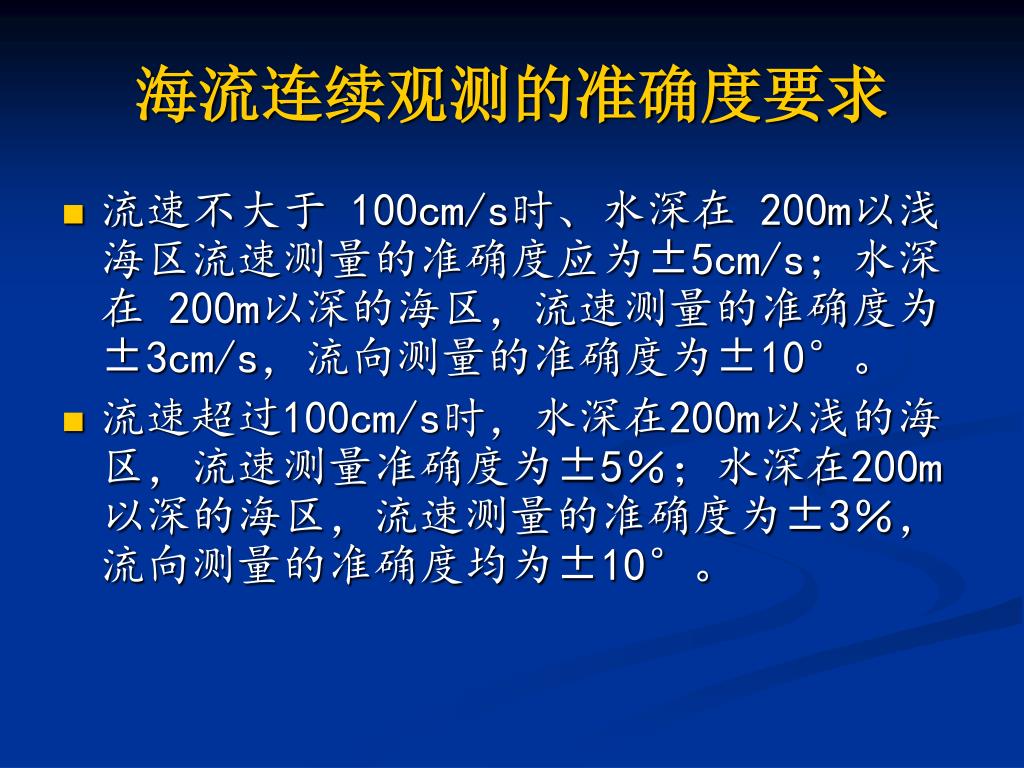

17. 海流连续观测的准确度要求 • 流速不大于 100cm/s时、水深在 200m以浅海区流速测量的准确度应为±5cm/s；水深在 200m以深的海区，流速测量的准确度为±3cm/s，流向测量的准确度为±10°。 • 流速超过100cm/s时，水深在200m以浅的海区，流速测量准确度为±5％；水深在200m以深的海区，流速测量的准确度为±3％，流向测量的准确度均为±10°。

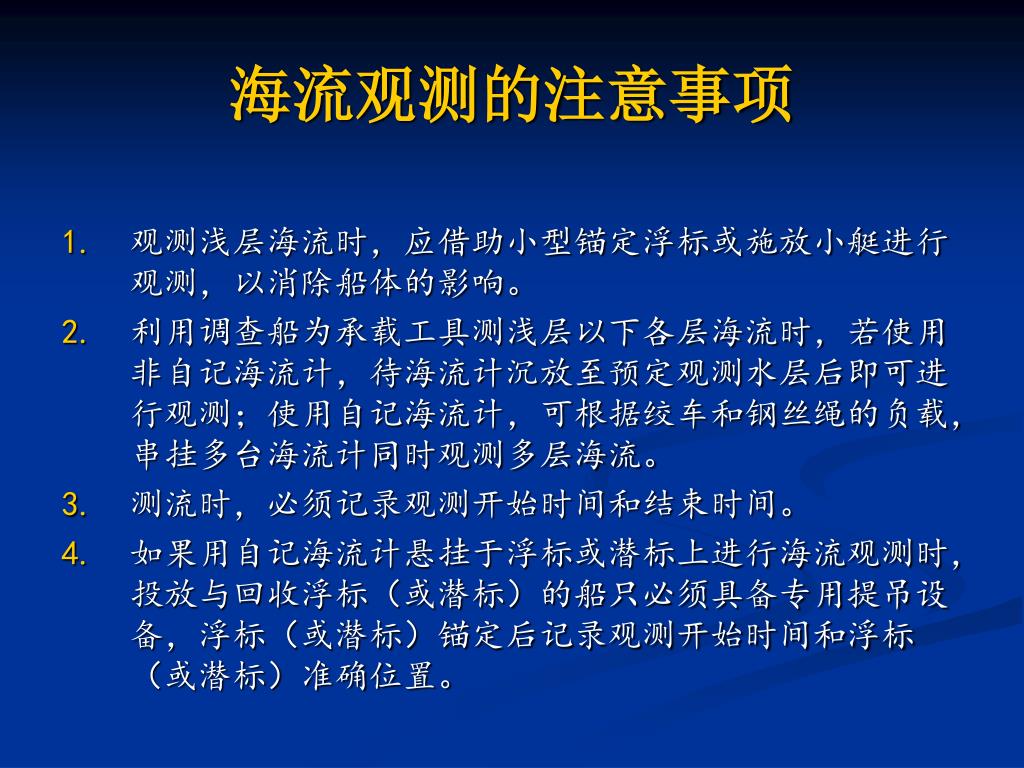

18. 海流观测的注意事项 • 观测浅层海流时，应借助小型锚定浮标或施放小艇进行观测，以消除船体的影响。 • 利用调查船为承载工具测浅层以下各层海流时，若使用非自记海流计，待海流计沉放至预定观测水层后即可进行观测；使用自记海流计，可根据绞车和钢丝绳的负载，串挂多台海流计同时观测多层海流。 • 测流时，必须记录观测开始时间和结束时间。 • 如果用自记海流计悬挂于浮标或潜标上进行海流观测时，投放与回收浮标（或潜标）的船只必须具备专用提吊设备，浮标（或潜标）锚定后记录观测开始时间和浮标（或潜标）准确位置。

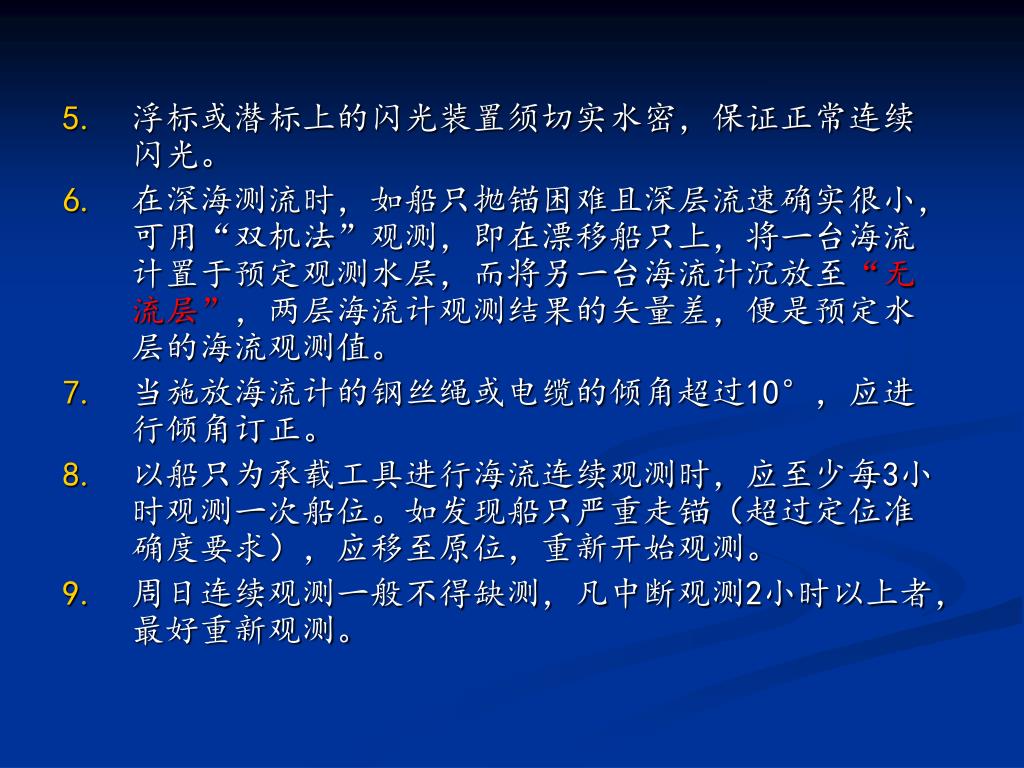

19. 浮标或潜标上的闪光装置须切实水密，保证正常连续闪光。 • 在深海测流时，如船只抛锚困难且深层流速确实很小，可用“双机法”观测，即在漂移船只上，将一台海流计置于预定观测水层，而将另一台海流计沉放至“无流层”，两层海流计观测结果的矢量差，便是预定水层的海流观测值。 • 当施放海流计的钢丝绳或电缆的倾角超过10°，应进行倾角订正。 • 以船只为承载工具进行海流连续观测时，应至少每3小时观测一次船位。如发现船只严重走锚（超过定位准确度要求），应移至原位，重新开始观测。 • 周日连续观测一般不得缺测，凡中断观测2小时以上者，最好重新观测。

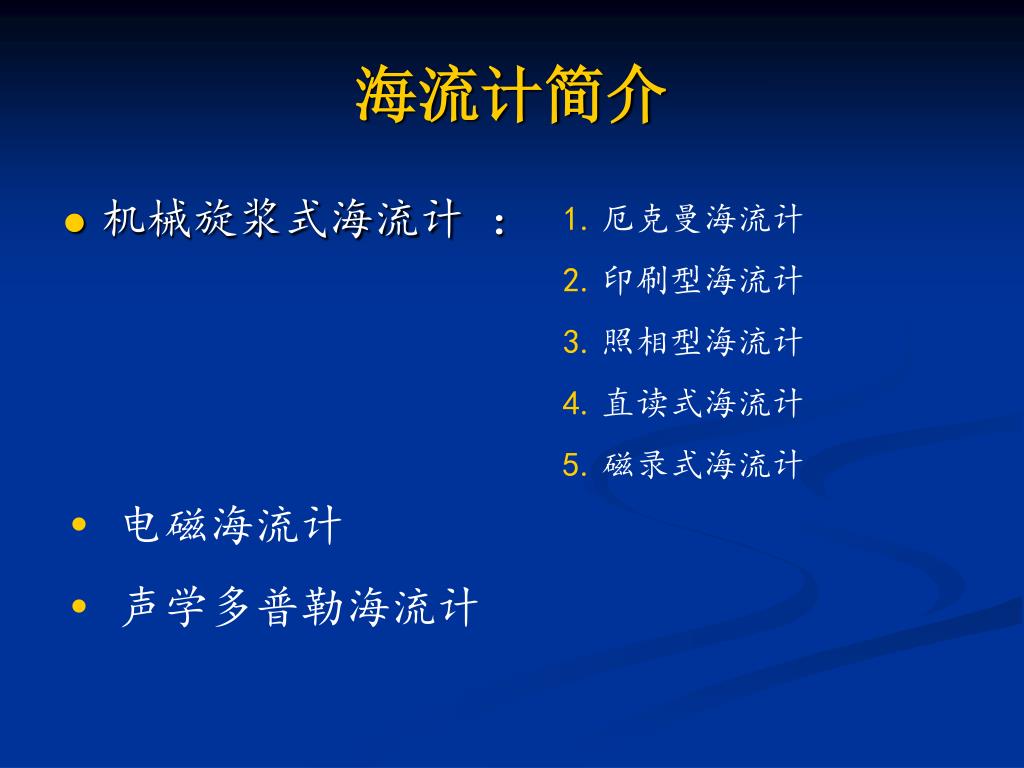

20. 海流计简介 • 机械旋浆式海流计 ： • 厄克曼海流计 • 印刷型海流计 • 照相型海流计 • 直读式海流计 • 磁录式海流计 • 电磁海流计 • 声学多普勒海流计

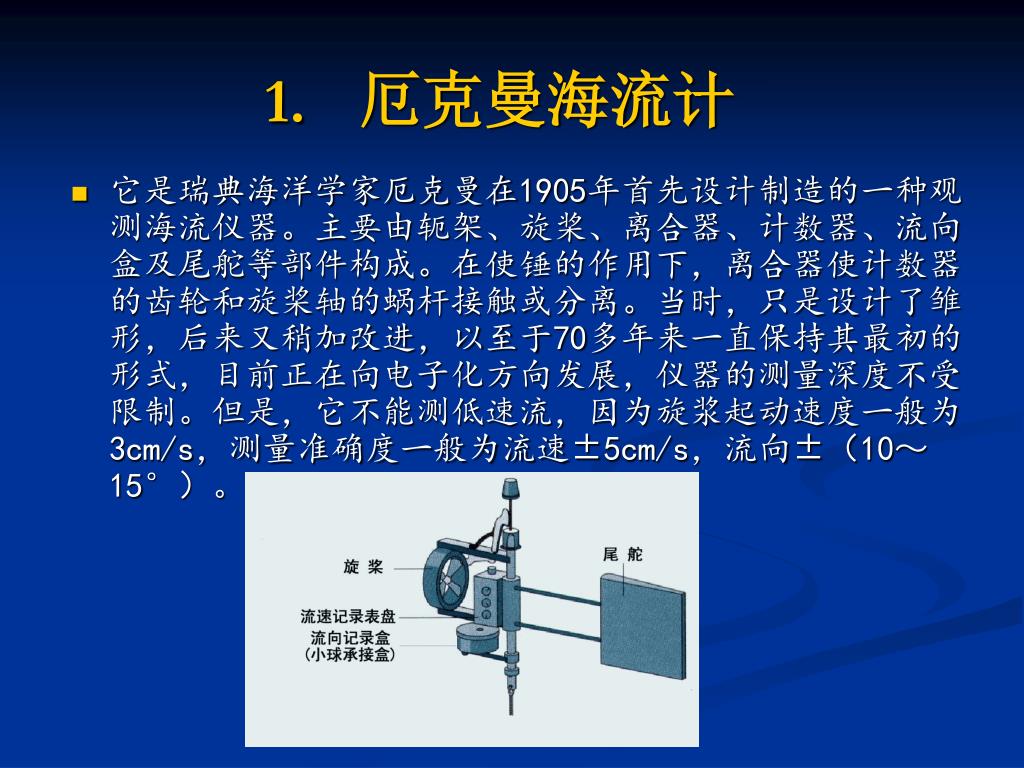

21. 厄克曼海流计 • 它是瑞典海洋学家厄克曼在1905年首先设计制造的一种观测海流仪器。主要由轭架、旋桨、离合器、计数器、流向盒及尾舵等部件构成。在使锤的作用下，离合器使计数器的齿轮和旋桨轴的蜗杆接触或分离。当时，只是设计了雏形，后来又稍加改进，以至于70多年来一直保持其最初的形式，目前正在向电子化方向发展，仪器的测量深度不受限制。但是，它不能测低速流，因为旋浆起动速度一般为3cm/s，测量准确度一般为流速±5cm/s，流向±（10～15°）。

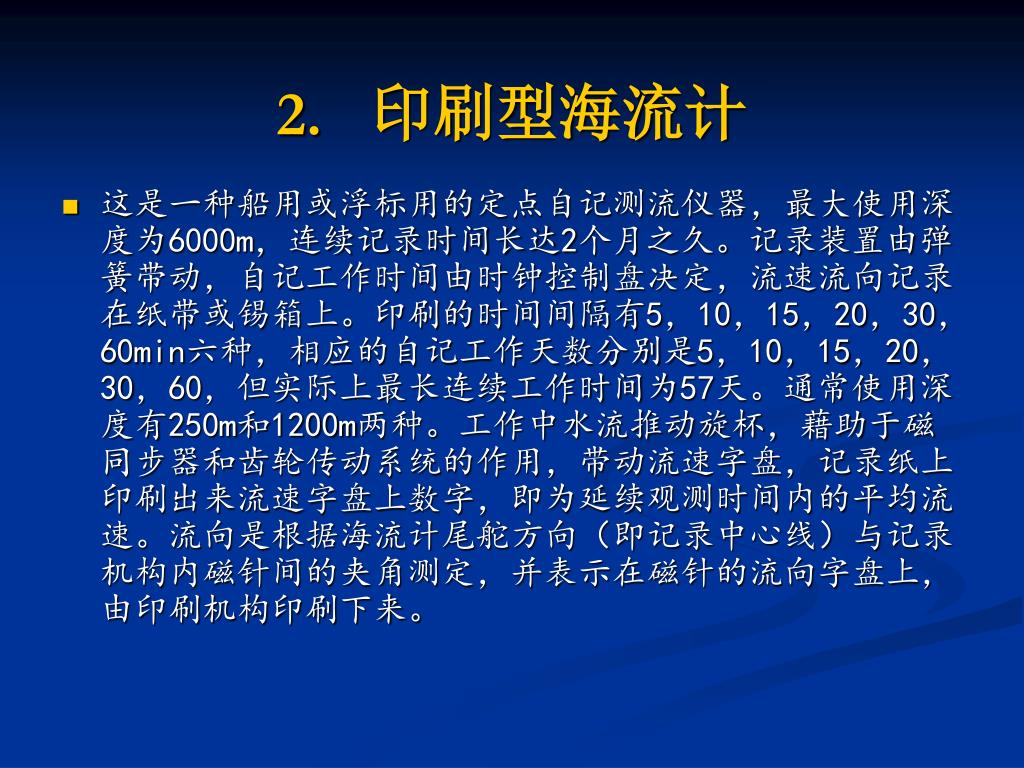

22. 印刷型海流计 • 这是一种船用或浮标用的定点自记测流仪器，最大使用深度为6000m，连续记录时间长达2个月之久。记录装置由弹簧带动，自记工作时间由时钟控制盘决定，流速流向记录在纸带或锡箱上。印刷的时间间隔有5，10，15，20，30，60min六种，相应的自记工作天数分别是5，10，15，20，30，60，但实际上最长连续工作时间为57天。通常使用深度有250m和1200m两种。工作中水流推动旋杯，藉助于磁同步器和齿轮传动系统的作用，带动流速字盘，记录纸上印刷出来流速字盘上数字，即为延续观测时间内的平均流速。流向是根据海流计尾舵方向（即记录中心线）与记录机构内磁针间的夹角测定，并表示在磁针的流向字盘上，由印刷机构印刷下来。

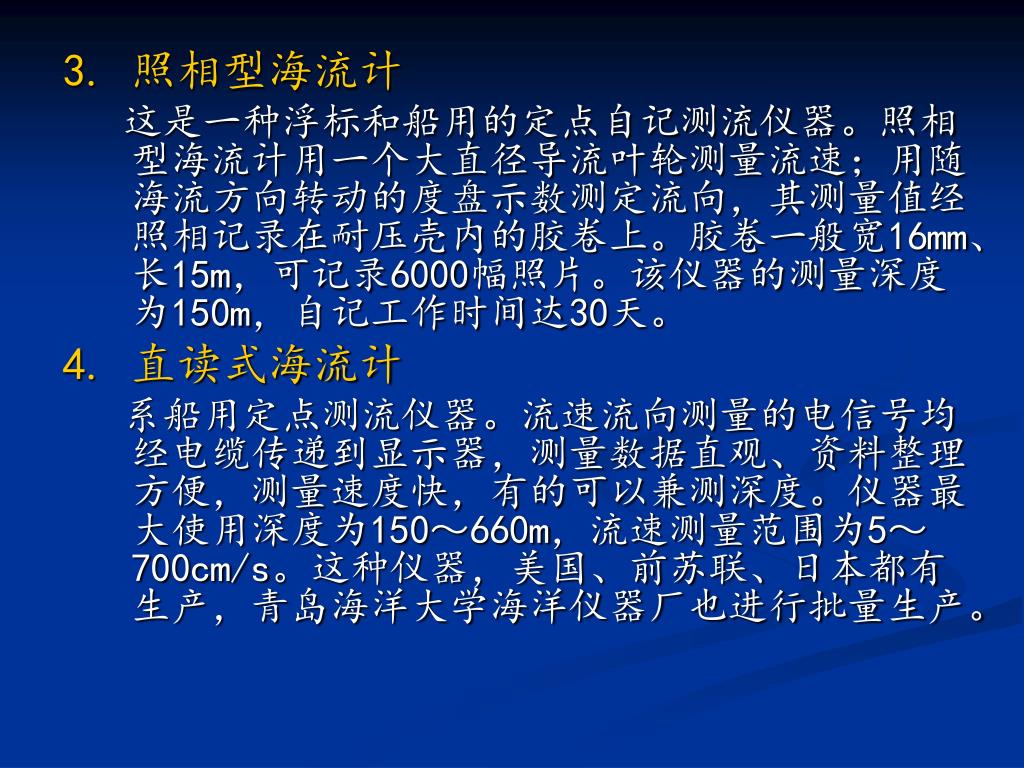

23. 照相型海流计 这是一种浮标和船用的定点自记测流仪器。照相型海流计用一个大直径导流叶轮测量流速；用随海流方向转动的度盘示数测定流向，其测量值经照相记录在耐压壳内的胶卷上。胶卷一般宽16mm、长15m，可记录6000幅照片。该仪器的测量深度为150m，自记工作时间达30天。 • 直读式海流计 系船用定点测流仪器。流速流向测量的电信号均经电缆传递到显示器，测量数据直观、资料整理方便，测量速度快，有的可以兼测深度。仪器最大使用深度为150～660m，流速测量范围为5～700cm/s。这种仪器，美国、前苏联、日本都有生产，青岛海洋大学海洋仪器厂也进行批量生产。

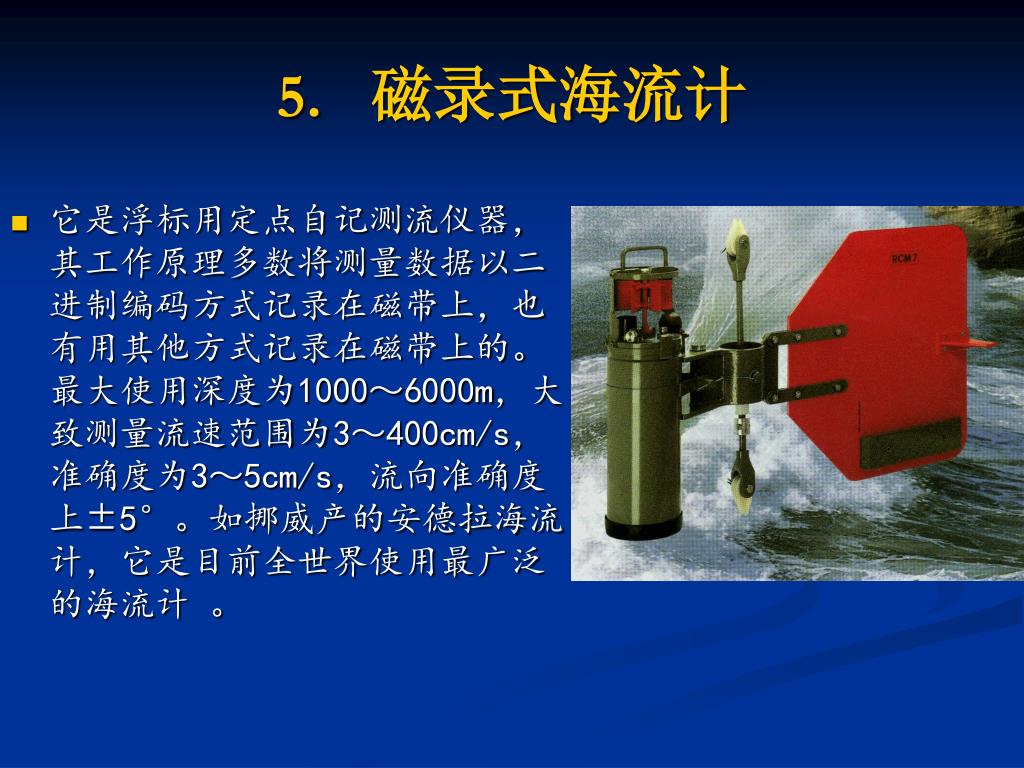

24. 磁录式海流计 • 它是浮标用定点自记测流仪器，其工作原理多数将测量数据以二进制编码方式记录在磁带上，也有用其他方式记录在磁带上的。最大使用深度为1000～6000m，大致测量流速范围为3～400cm/s，准确度为3～5cm/s，流向准确度上±5°。如挪威产的安德拉海流计，它是目前全世界使用最广泛的海流计 。

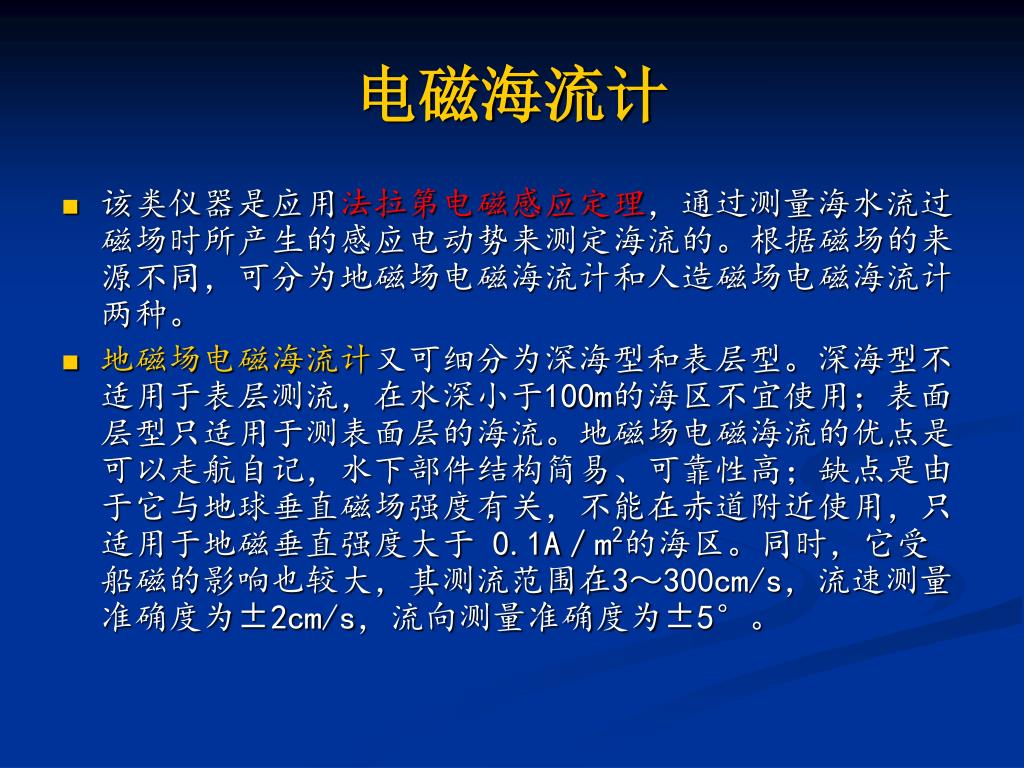

25. 电磁海流计 • 该类仪器是应用法拉第电磁感应定理，通过测量海水流过磁场时所产生的感应电动势来测定海流的。根据磁场的来源不同，可分为地磁场电磁海流计和人造磁场电磁海流计两种。 • 地磁场电磁海流计又可细分为深海型和表层型。深海型不适用于表层测流，在水深小于100m的海区不宜使用；表面层型只适用于测表面层的海流。地磁场电磁海流的优点是可以走航自记，水下部件结构简易、可靠性高；缺点是由于它与地球垂直磁场强度有关，不能在赤道附近使用，只适用于地磁垂直强度大于 0.1A／m2的海区。同时，它受船磁的影响也较大，其测流范围在3～300cm/s，流速测量准确度为±2cm/s，流向测量准确度为±5°。

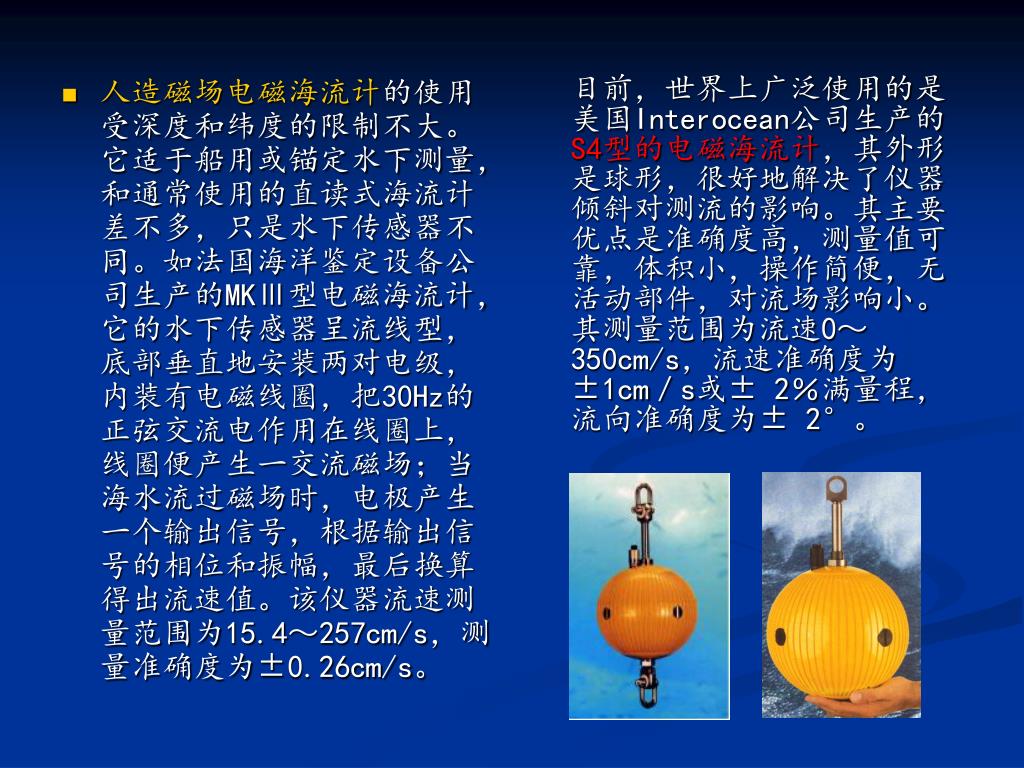

26. 目前，世界上广泛使用的是美国Interocean公司生产的S4型的电磁海流计，其外形是球形，很好地解决了仪器倾斜对测流的影响。其主要优点是准确度高，测量值可靠，体积小，操作简便，无活动部件，对流场影响小。其测量范围为流速0～350cm/s，流速准确度为±1cm／s或± 2％满量程，流向准确度为± 2°。 • 人造磁场电磁海流计的使用受深度和纬度的限制不大。它适于船用或锚定水下测量，和通常使用的直读式海流计差不多，只是水下传感器不同。如法国海洋鉴定设备公司生产的MKⅢ型电磁海流计，它的水下传感器呈流线型，底部垂直地安装两对电级，内装有电磁线圈，把30Hz的正弦交流电作用在线圈上，线圈便产生一交流磁场；当海水流过磁场时，电极产生一个输出信号，根据输出信号的相位和振幅，最后换算得出流速值。该仪器流速测量范围为15.4～257cm/s，测量准确度为±0.26cm/s。

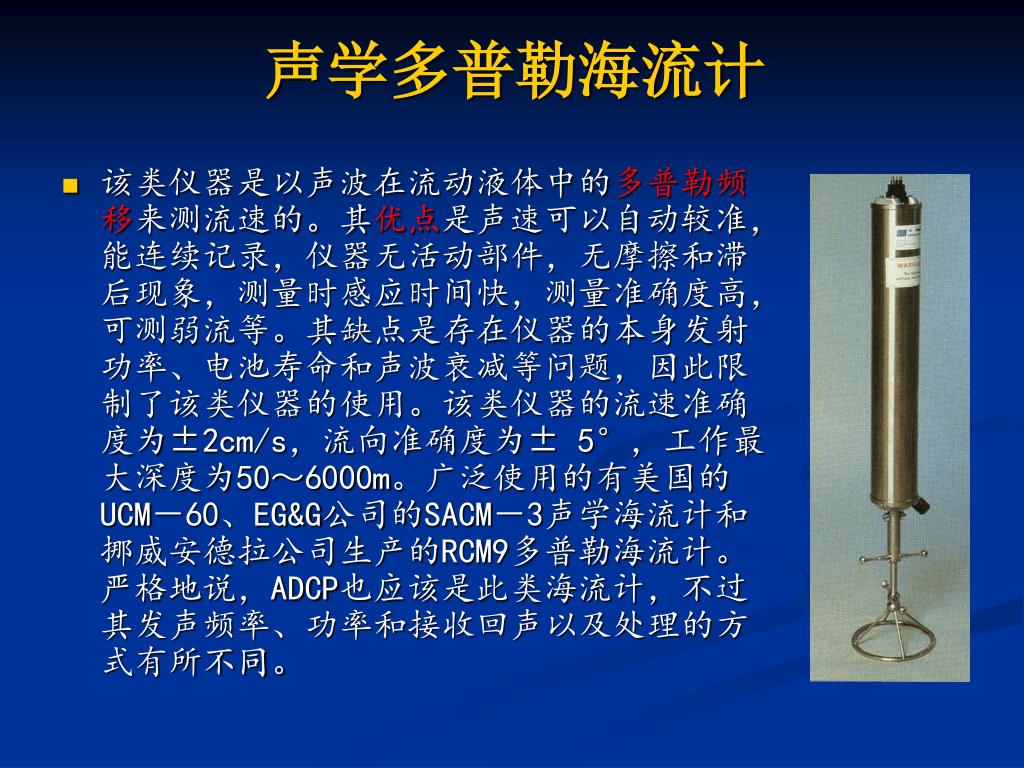

27. 声学多普勒海流计 • 该类仪器是以声波在流动液体中的多普勒频移来测流速的。其优点是声速可以自动较准，能连续记录，仪器无活动部件，无摩擦和滞后现象，测量时感应时间快，测量准确度高，可测弱流等。其缺点是存在仪器的本身发射功率、电池寿命和声波衰减等问题，因此限制了该类仪器的使用。该类仪器的流速准确度为±2cm/s，流向准确度为± 5°，工作最大深度为50～6000m。广泛使用的有美国的UCM－60、EG&G公司的SACM－3声学海流计和挪威安德拉公司生产的RCM9多普勒海流计。严格地说，ADCP也应该是此类海流计，不过其发声频率、功率和接收回声以及处理的方式有所不同。

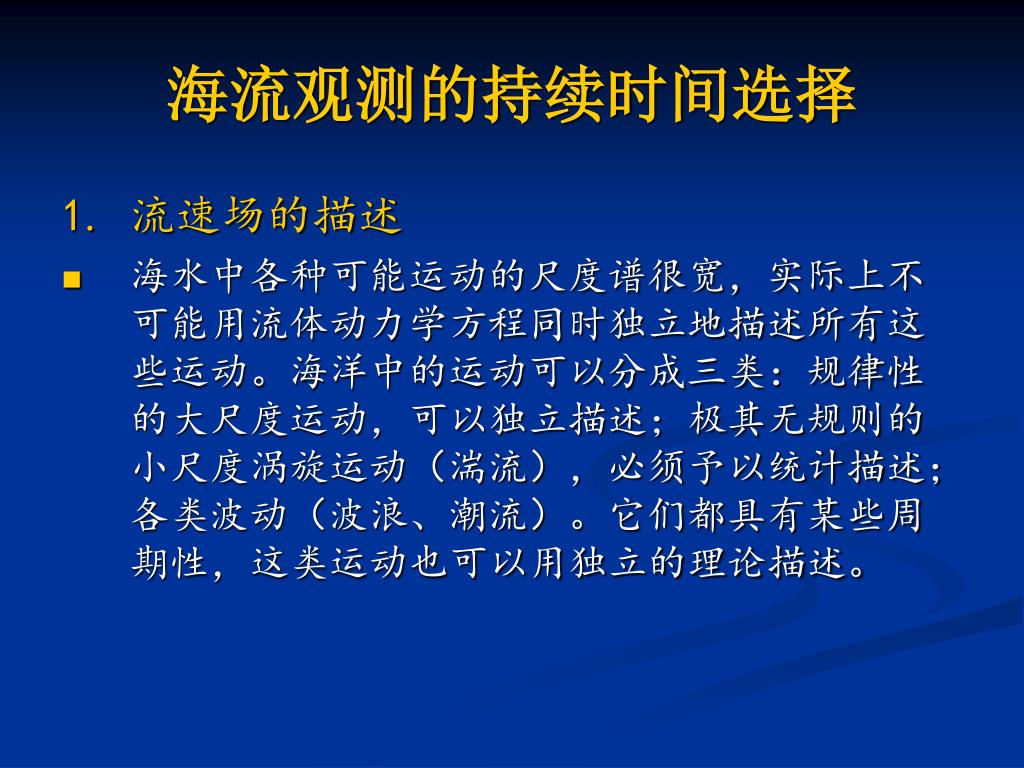

28. 海流观测的持续时间选择 • 流速场的描述 • 海水中各种可能运动的尺度谱很宽，实际上不可能用流体动力学方程同时独立地描述所有这些运动。海洋中的运动可以分成三类：规律性的大尺度运动，可以独立描述；极其无规则的小尺度涡旋运动（湍流），必须予以统计描述；各类波动（波浪、潮流）。它们都具有某些周期性，这类运动也可以用独立的理论描述。

29. 海流观测结果，要求其脉动“累加”平均值等于零。这就要求对一定时间间隔求平均值（函数时间平滑）。在海洋条件下，函数时间平滑所得值与所取的时间尺度有关。由于海洋可表征为各种尺度运动都包括的宽频谱，所以很难说什么样的平滑尺度能满足。如果平均周期取得不够大测平均值是不稳定的，每次测量的平均值会有显著的不同。海流观测结果，要求其脉动“累加”平均值等于零。这就要求对一定时间间隔求平均值（函数时间平滑）。在海洋条件下，函数时间平滑所得值与所取的时间尺度有关。由于海洋可表征为各种尺度运动都包括的宽频谱，所以很难说什么样的平滑尺度能满足。如果平均周期取得不够大测平均值是不稳定的，每次测量的平均值会有显著的不同。

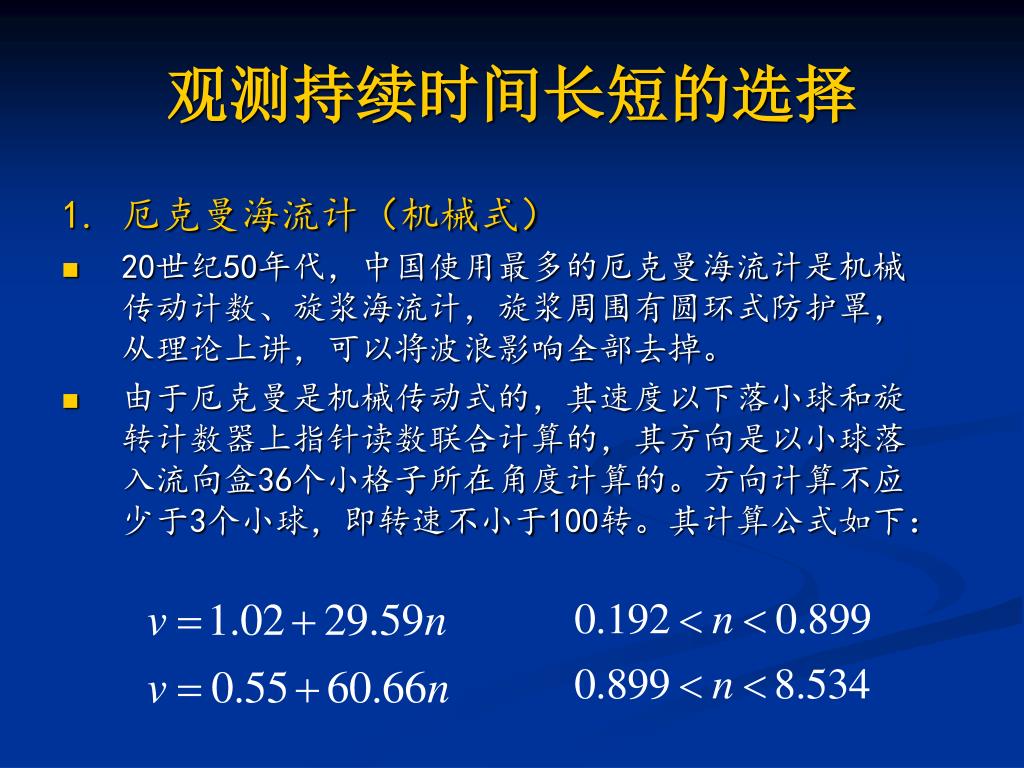

30. 观测持续时间长短的选择 • 厄克曼海流计（机械式） • 20世纪50年代，中国使用最多的厄克曼海流计是机械传动计数、旋浆海流计，旋浆周围有圆环式防护罩，从理论上讲，可以将波浪影响全部去掉。 • 由于厄克曼是机械传动式的，其速度以下落小球和旋转计数器上指针读数联合计算的，其方向是以小球落入流向盒36个小格子所在角度计算的。方向计算不应少于3个小球，即转速不小于100转。其计算公式如下：

31. 这里n为转速，它由计数器上的终了与开始记数差与观测时间求得。因此，100转就是标准。如果是低流速区，最大需时限 500s；超过 500s，仍然得不到3个小球，也就停止观测了。这种情况转速不到0.2转／秒，相当于流速低于6.9cm/s；最少的延续时间是50s，即转速为2转／秒，流速大于62cm/s，即可用50秒时间观测。因此，厄克曼海流计读取一个数据的延续时间是不固定的。它决定于流速与小球的关系，实际上是决定于这种机械装置的灵敏度。

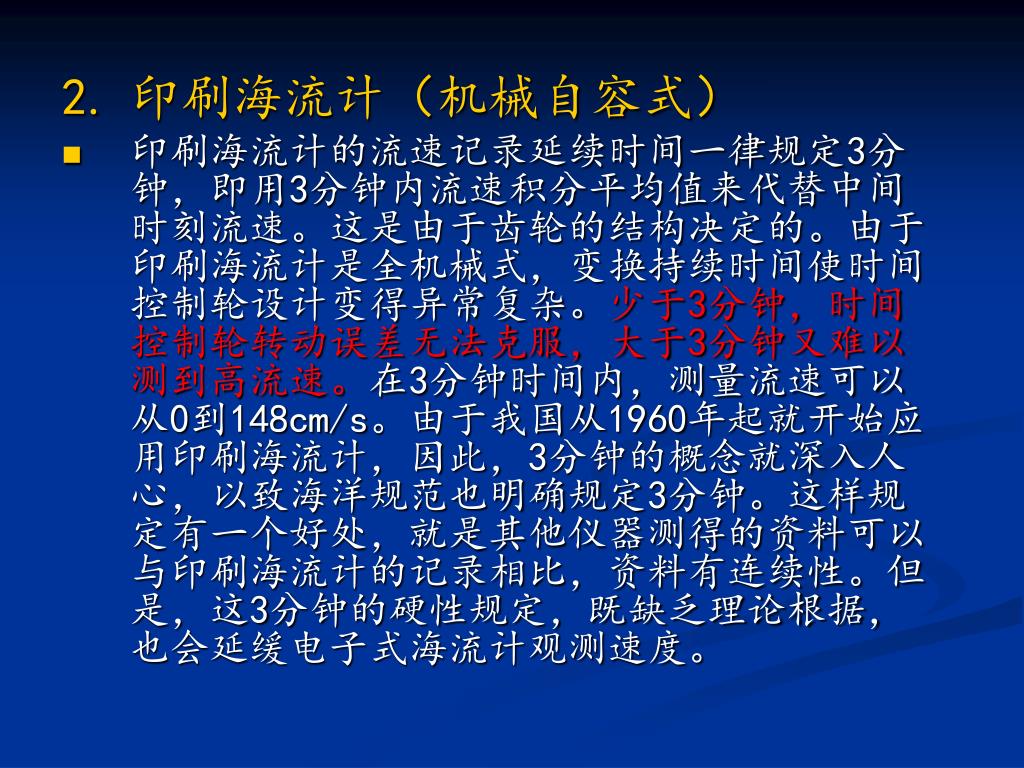

32. 印刷海流计（机械自容式） • 印刷海流计的流速记录延续时间一律规定3分钟，即用3分钟内流速积分平均值来代替中间时刻流速。这是由于齿轮的结构决定的。由于印刷海流计是全机械式，变换持续时间使时间控制轮设计变得异常复杂。少于3分钟，时间控制轮转动误差无法克服，大于3分钟又难以测到高流速。在3分钟时间内，测量流速可以从0到148cm/s。由于我国从1960年起就开始应用印刷海流计，因此，3分钟的概念就深入人心，以致海洋规范也明确规定3分钟。这样规定有一个好处，就是其他仪器测得的资料可以与印刷海流计的记录相比，资料有连续性。但是，这3分钟的硬性规定，既缺乏理论根据，也会延缓电子式海流计观测速度。

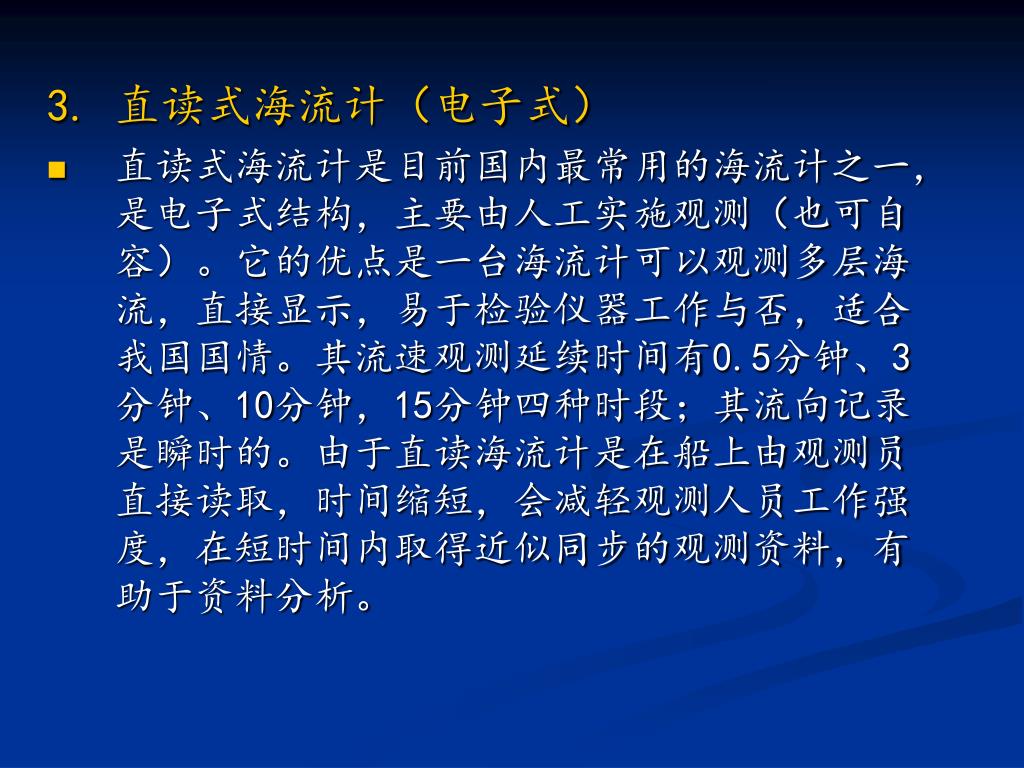

33. 直读式海流计（电子式） • 直读式海流计是目前国内最常用的海流计之一，是电子式结构，主要由人工实施观测（也可自容）。它的优点是一台海流计可以观测多层海流，直接显示，易于检验仪器工作与否，适合我国国情。其流速观测延续时间有0.5分钟、3分钟、10分钟，15分钟四种时段；其流向记录是瞬时的。由于直读海流计是在船上由观测员直接读取，时间缩短，会减轻观测人员工作强度，在短时间内取得近似同步的观测资料，有助于资料分析。

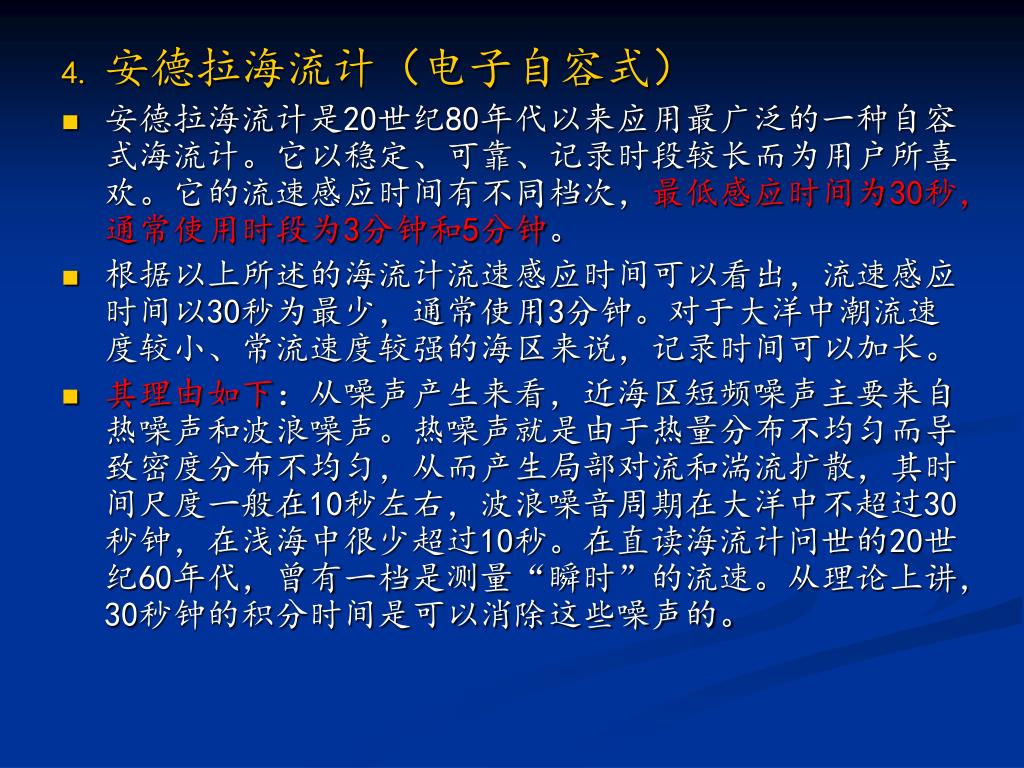

34. 安德拉海流计（电子自容式） • 安德拉海流计是20世纪80年代以来应用最广泛的一种自容式海流计。它以稳定、可靠、记录时段较长而为用户所喜欢。它的流速感应时间有不同档次，最低感应时间为30秒，通常使用时段为3分钟和5分钟。 • 根据以上所述的海流计流速感应时间可以看出，流速感应时间以30秒为最少，通常使用3分钟。对于大洋中潮流速度较小、常流速度较强的海区来说，记录时间可以加长。 • 其理由如下：从噪声产生来看，近海区短频噪声主要来自热噪声和波浪噪声。热噪声就是由于热量分布不均匀而导致密度分布不均匀，从而产生局部对流和湍流扩散，其时间尺度一般在10秒左右，波浪噪音周期在大洋中不超过30秒钟，在浅海中很少超过10秒。在直读海流计问世的20世纪60年代，曾有一档是测量“瞬时”的流速。从理论上讲，30秒钟的积分时间是可以消除这些噪声的。

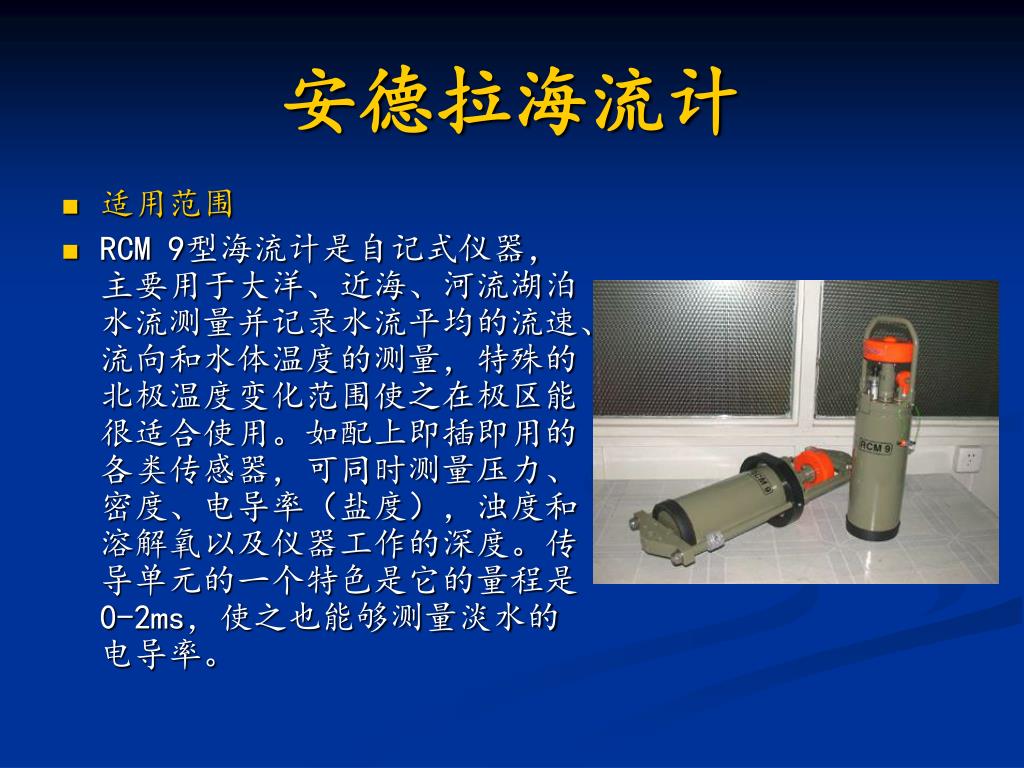

35. 安德拉海流计 • 适用范围 • RCM 9型海流计是自记式仪器，主要用于大洋、近海、河流湖泊水流测量并记录水流平均的流速、流向和水体温度的测量，特殊的北极温度变化范围使之在极区能很适合使用。如配上即插即用的各类传感器，可同时测量压力、密度、电导率（盐度），浊度和溶解氧以及仪器工作的深度。传导单元的一个特色是它的量程是0-2ms，使之也能够测量淡水的电导率。

36. 安德拉海流计 • RCM 9型海流计最大的优点是仪器操作简单，声速可以自动校准，能连续记录，仪器无活动部件、无摩擦和滞后现象，测量时感应时间快，测量准确度高，可测弱流。离仪器0.4米到2.2米的范围内仪器能测量到水流，这样将水下污垢和当地水体紊乱的影响减至最低。仪器配备有水密插座使之能接受外界的触发和来自组合完好的仪器的检测，也能通过电缆获得实时数据。

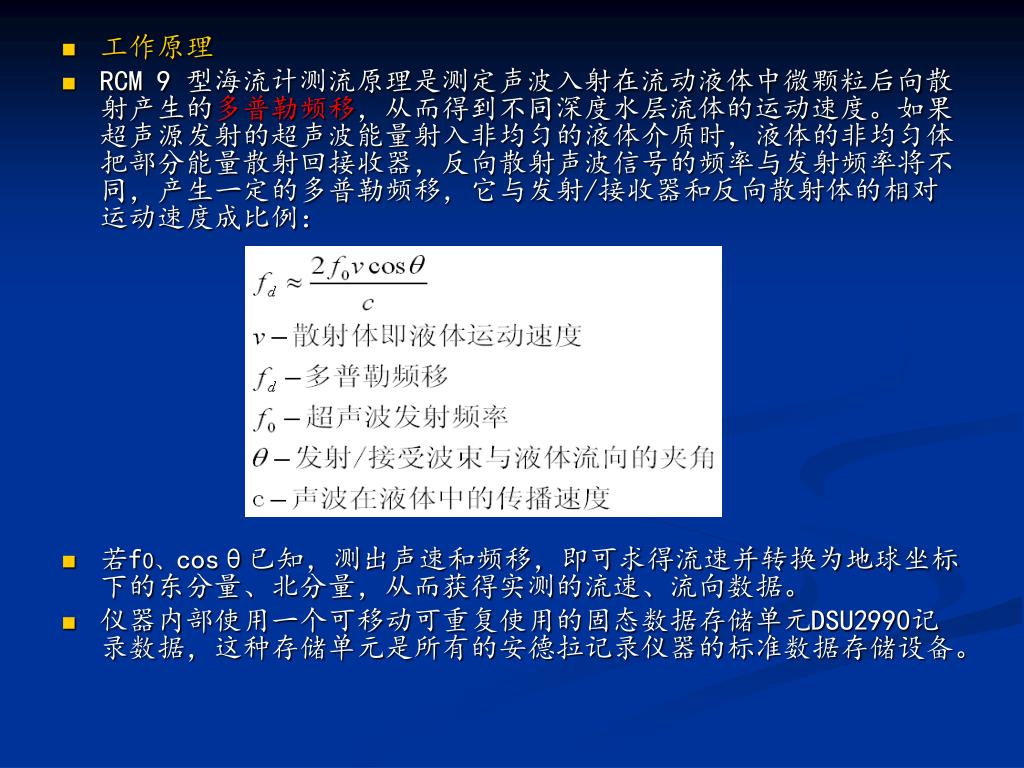

37. 工作原理 • RCM 9 型海流计测流原理是测定声波入射在流动液体中微颗粒后向散射产生的多普勒频移，从而得到不同深度水层流体的运动速度。如果超声源发射的超声波能量射入非均匀的液体介质时，液体的非均匀体把部分能量散射回接收器，反向散射声波信号的频率与发射频率将不同，产生一定的多普勒频移，它与发射/接收器和反向散射体的相对运动速度成比例： • 若f0、cosθ已知，测出声速和频移，即可求得流速并转换为地球坐标下的东分量、北分量，从而获得实测的流速、流向数据。 • 仪器内部使用一个可移动可重复使用的固态数据存储单元DSU2990记录数据，这种存储单元是所有的安德拉记录仪器的标准数据存储设备。

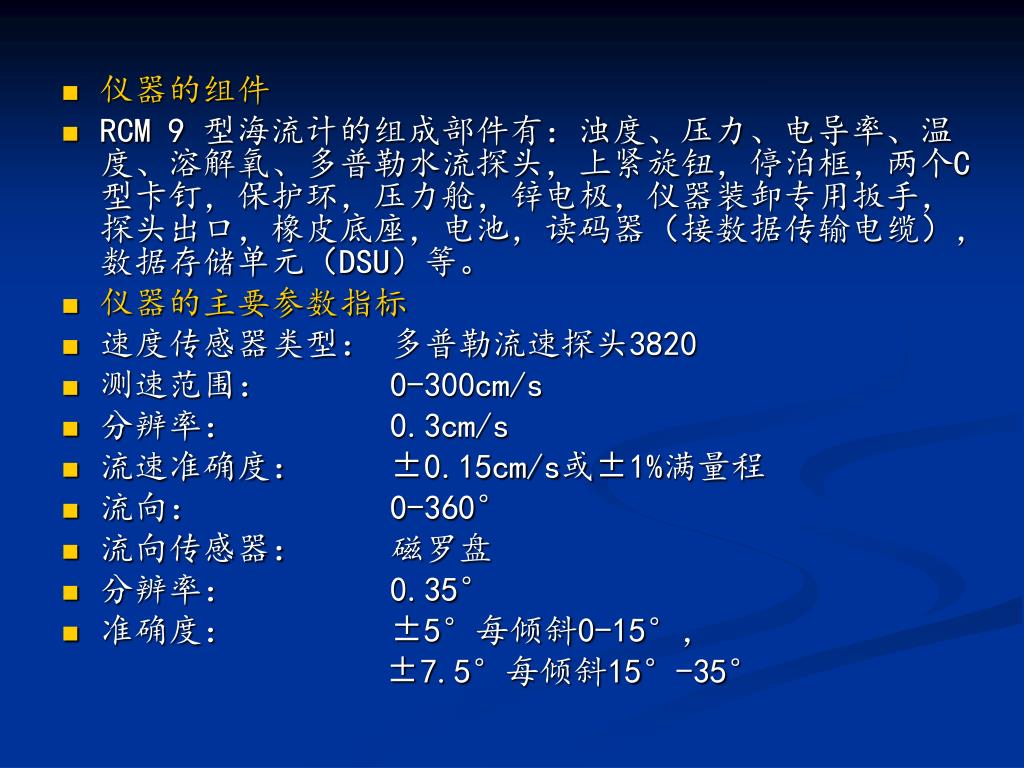

38. 仪器的组件 • RCM 9 型海流计的组成部件有：浊度、压力、电导率、温度、溶解氧、多普勒水流探头，上紧旋钮，停泊框，两个C型卡钉，保护环，压力舱，锌电极，仪器装卸专用扳手，探头出口，橡皮底座，电池，读码器（接数据传输电缆），数据存储单元（DSU）等。 • 仪器的主要参数指标 • 速度传感器类型： 多普勒流速探头3820 • 测速范围： 0-300cm/s • 分辨率： 0.3cm/s • 流速准确度： ±0.15cm/s或±1%满量程 • 流向： 0-360° • 流向传感器： 磁罗盘 • 分辨率： 0.35° • 准确度： ±5°每倾斜0-15°， ±7.5°每倾斜15°-35°

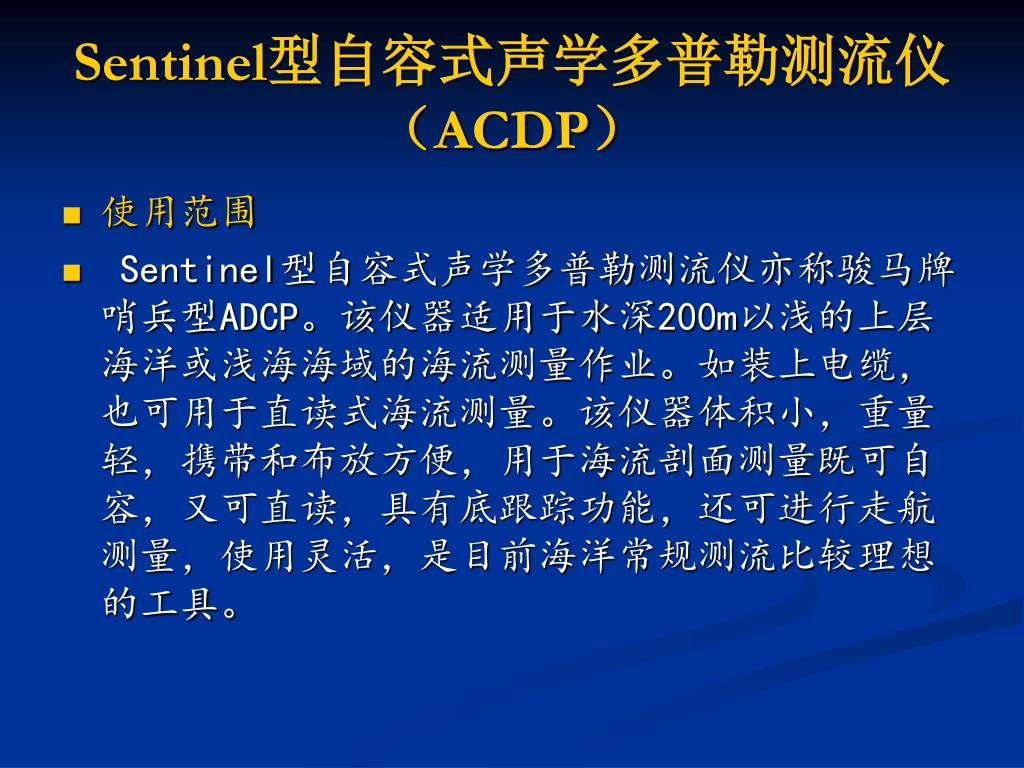

39. Sentinel型自容式声学多普勒测流仪（ACDP） • 使用范围 • Sentinel型自容式声学多普勒测流仪亦称骏马牌哨兵型ADCP。该仪器适用于水深200m以浅的上层海洋或浅海海域的海流测量作业。如装上电缆，也可用于直读式海流测量。该仪器体积小，重量轻，携带和布放方便，用于海流剖面测量既可自容，又可直读，具有底跟踪功能，还可进行走航测量，使用灵活，是目前海洋常规测流比较理想的工具。

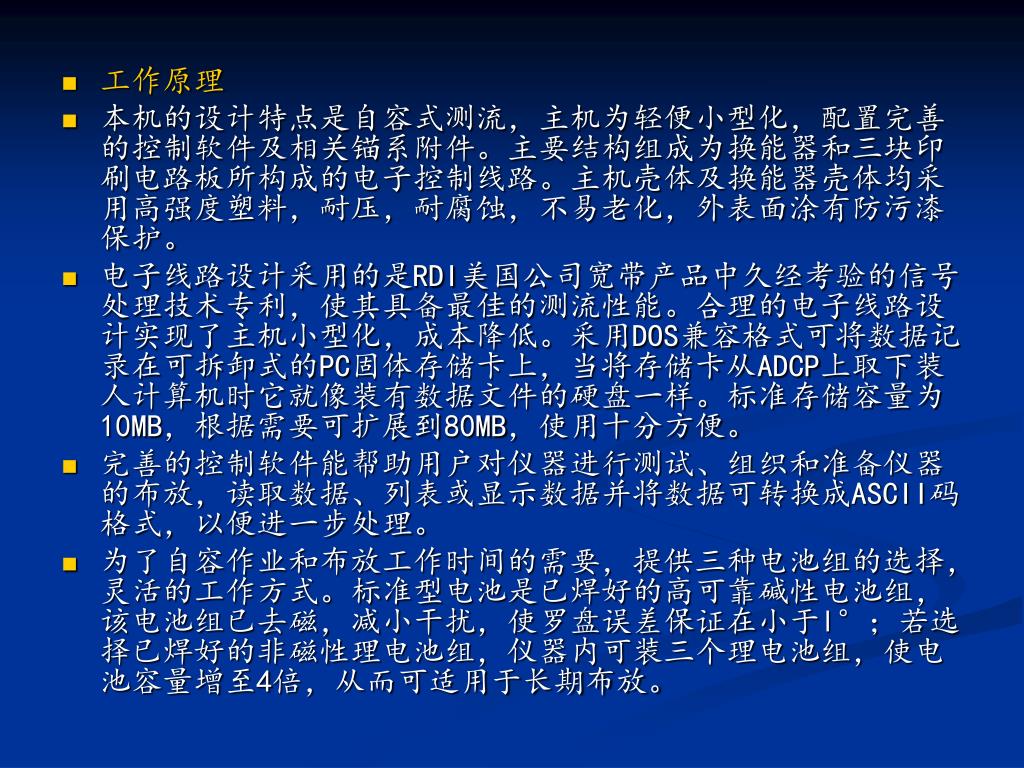

42. 工作原理 • 本机的设计特点是自容式测流，主机为轻便小型化，配置完善的控制软件及相关锚系附件。主要结构组成为换能器和三块印刷电路板所构成的电子控制线路。主机壳体及换能器壳体均采用高强度塑料，耐压，耐腐蚀，不易老化，外表面涂有防污漆保护。 • 电子线路设计采用的是RDI美国公司宽带产品中久经考验的信号处理技术专利，使其具备最佳的测流性能。合理的电子线路设计实现了主机小型化，成本降低。采用DOS兼容格式可将数据记录在可拆卸式的PC固体存储卡上，当将存储卡从ADCP上取下装人计算机时它就像装有数据文件的硬盘一样。标准存储容量为10MB，根据需要可扩展到80MB，使用十分方便。 • 完善的控制软件能帮助用户对仪器进行测试、组织和准备仪器的布放，读取数据、列表或显示数据并将数据可转换成ASCII码格式，以便进一步处理。 • 为了自容作业和布放工作时间的需要，提供三种电池组的选择，灵活的工作方式。标准型电池是已焊好的高可靠碱性电池组，该电池组已去磁，减小干扰，使罗盘误差保证在小于l°；若选择已焊好的非磁性理电池组，仪器内可装三个理电池组，使电池容量增至4倍，从而可适用于长期布放。

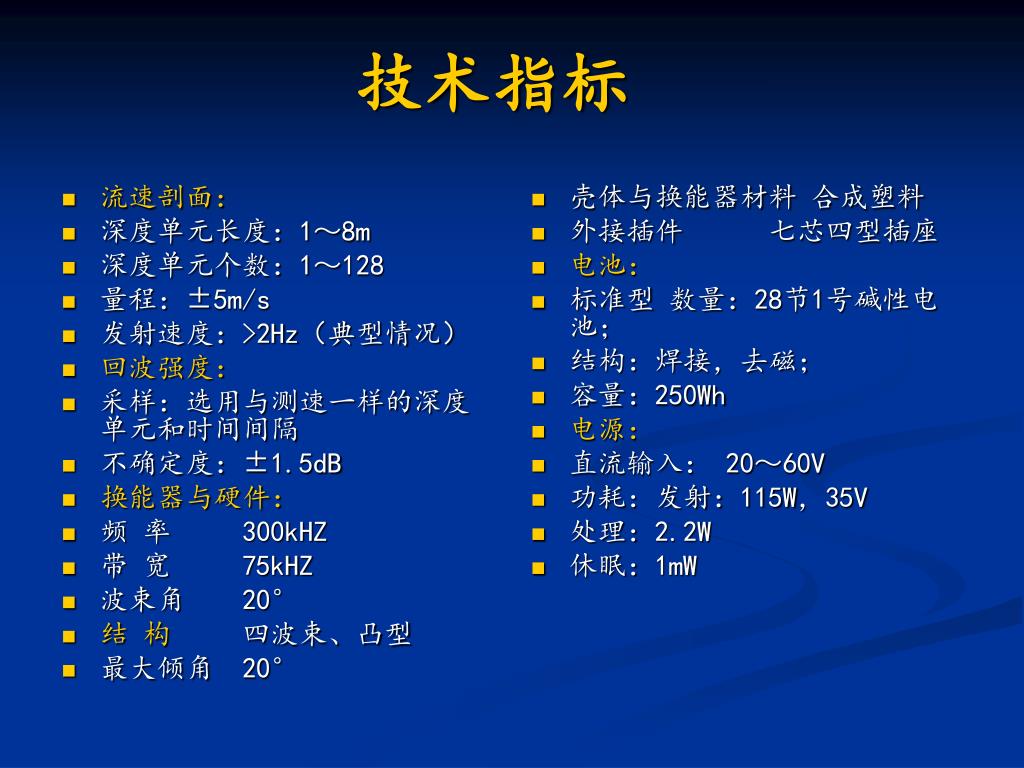

43. 流速剖面： 深度单元长度：1～8m 深度单元个数：1～128 量程：±5m/s 发射速度：>2Hz（典型情况） 回波强度： 采样：选用与测速一样的深度单元和时间间隔 不确定度：±1.5dB 换能器与硬件： 频 率 300kHZ 带 宽 75kHZ 波束角 20° 结 构 四波束、凸型 最大倾角 20° 壳体与换能器材料 合成塑料 外接插件 七芯四型插座 电池： 标准型 数量：28节1号碱性电池； 结构：焊接，去磁； 容量：250Wh 电源： 直流输入： 20～60V 功耗：发射：115W，35V 处理：2.2W 休眠：1mW 技术指标

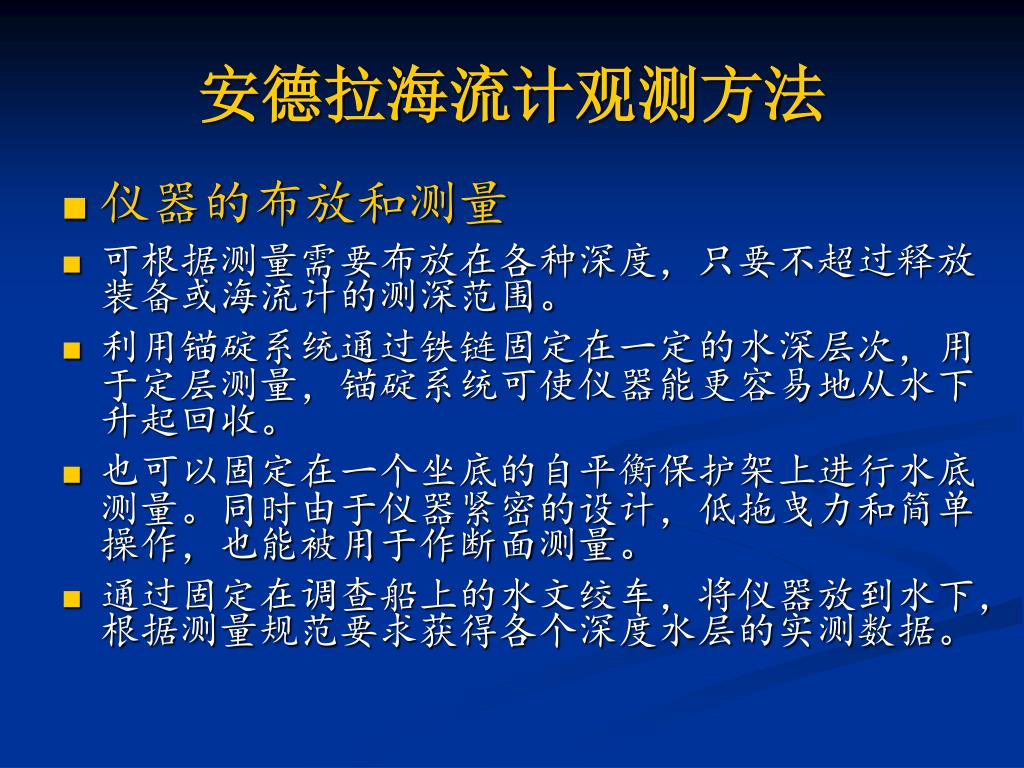

44. 安德拉海流计观测方法 • 仪器的布放和测量 • 可根据测量需要布放在各种深度，只要不超过释放装备或海流计的测深范围。 • 利用锚碇系统通过铁链固定在一定的水深层次，用于定层测量，锚碇系统可使仪器能更容易地从水下升起回收。 • 也可以固定在一个坐底的自平衡保护架上进行水底测量。同时由于仪器紧密的设计，低拖曳力和简单操作，也能被用于作断面测量。 • 通过固定在调查船上的水文绞车，将仪器放到水下，根据测量规范要求获得各个深度水层的实测数据。

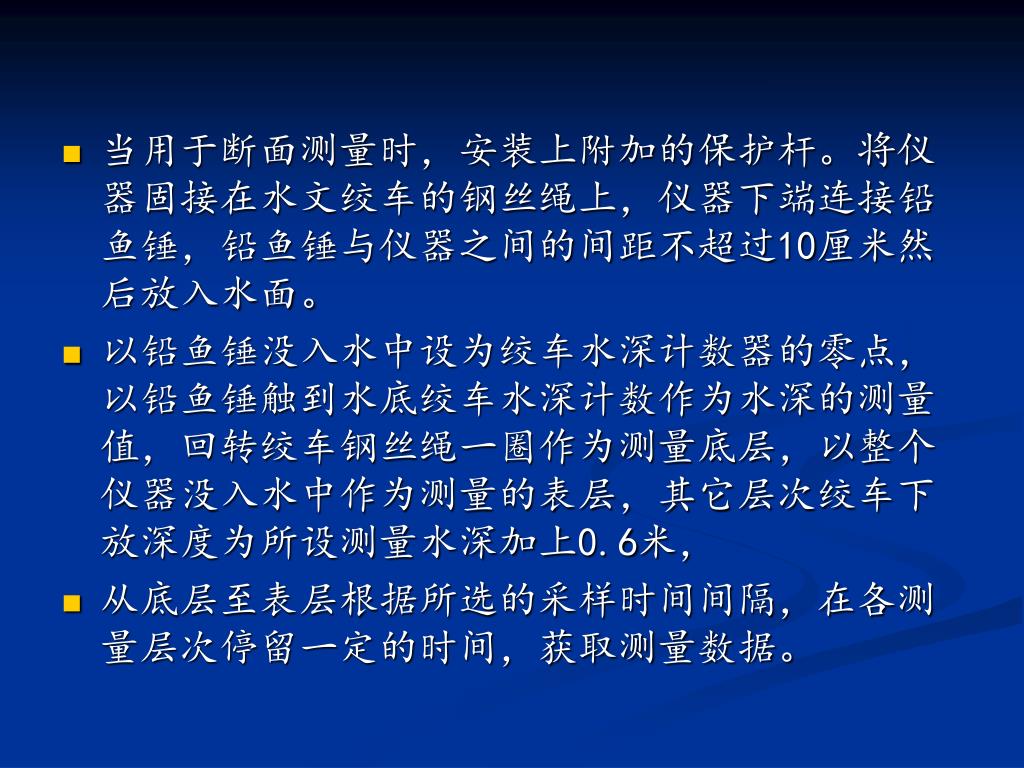

45. 当用于断面测量时，安装上附加的保护杆。将仪器固接在水文绞车的钢丝绳上，仪器下端连接铅鱼锤，铅鱼锤与仪器之间的间距不超过10厘米然后放入水面。当用于断面测量时，安装上附加的保护杆。将仪器固接在水文绞车的钢丝绳上，仪器下端连接铅鱼锤，铅鱼锤与仪器之间的间距不超过10厘米然后放入水面。 • 以铅鱼锤没入水中设为绞车水深计数器的零点，以铅鱼锤触到水底绞车水深计数作为水深的测量值，回转绞车钢丝绳一圈作为测量底层，以整个仪器没入水中作为测量的表层，其它层次绞车下放深度为所设测量水深加上0.6米， • 从底层至表层根据所选的采样时间间隔，在各测量层次停留一定的时间，获取测量数据。

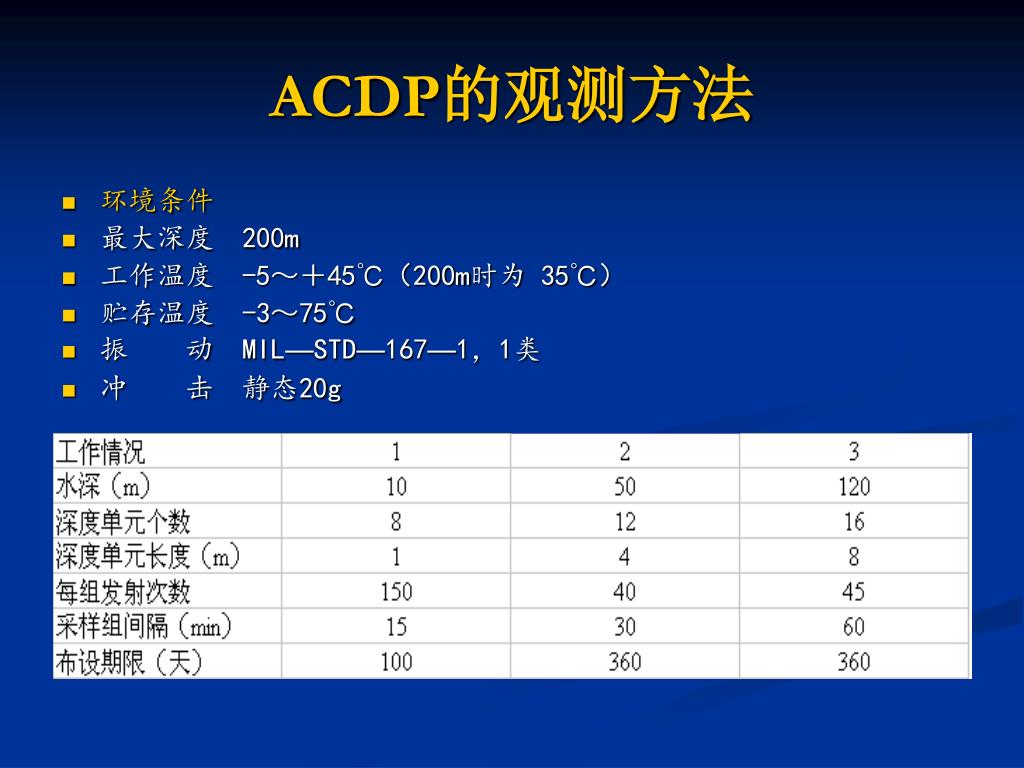

46. ACDP的观测方法 • 环境条件 • 最大深度 200m • 工作温度 -5～＋45℃（200m时为 35℃） • 贮存温度 -3～75℃ • 振 动 MIL—STD—167—1，1类 • 冲 击 静态20g
