第十章 高可用与负载均衡系统

第十章 高可用与负载均衡系统. 普通高等教育 “ 十一五 ” 国家级 规划教材. 主要内容. 10.1 高可用系统 10.2 负载均衡系统. 10.1 高可用系统 --- 概念. 可用性是指一个系统保持在线并且可供访问。高可用性集群英文原文为 High Availability Cluster, 简称 HA Cluster 或者 HA 高可用性集群，是指以减少服务中断时间为目标的服务器集群技术。. 10.1 高可用系统 --- 共享磁盘. 10.1 高可用系统 --- 磁盘镜像. 10.1 高可用系统 --- 双机模式.

faye
Download Presentation

第十章 高可用与负载均衡系统

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第十章 高可用与负载均衡系统 普通高等教育“十一五”国家级 规划教材

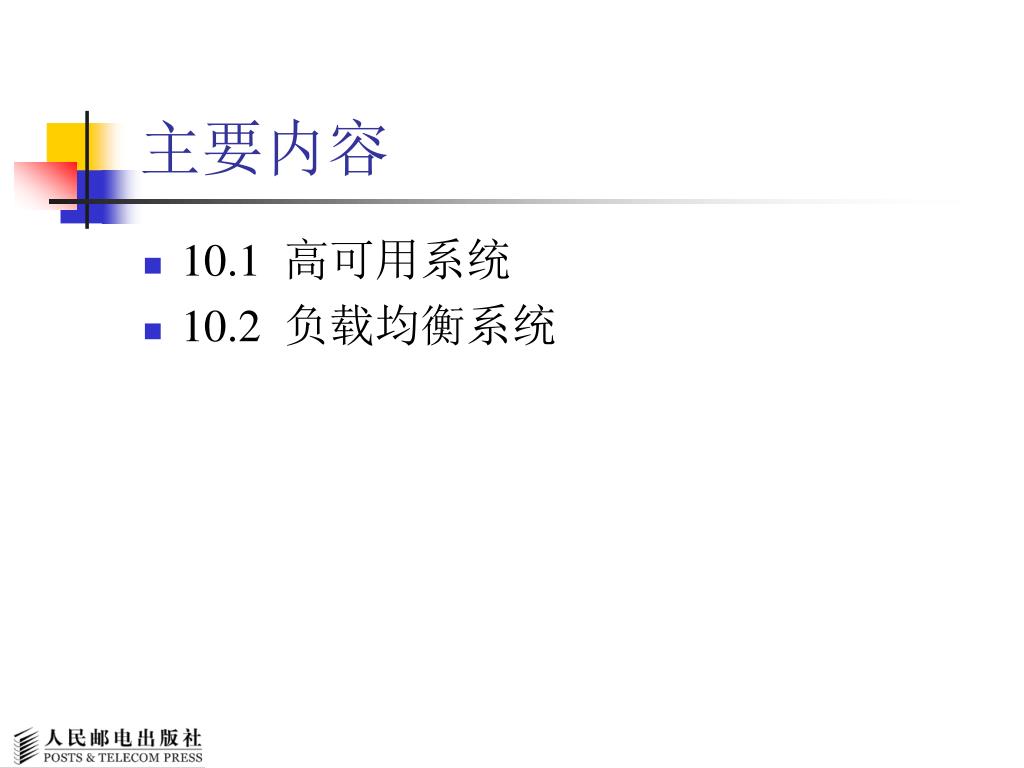

  2. 主要内容 • 10.1 高可用系统 • 10.2 负载均衡系统

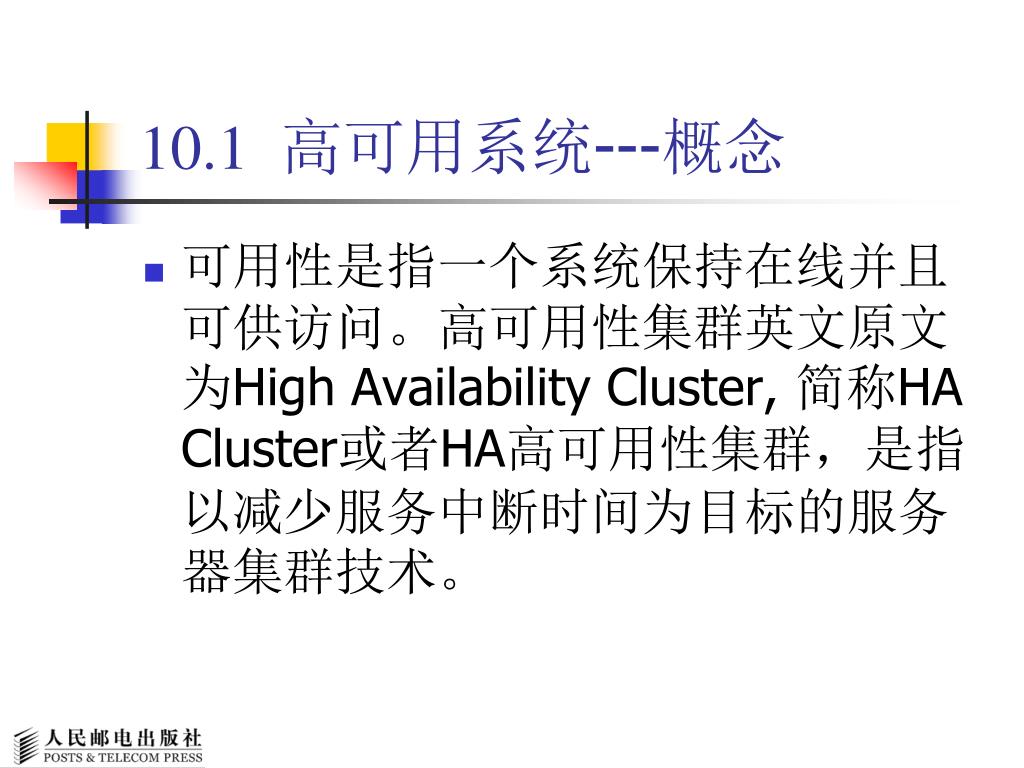

  3. 10.1 高可用系统---概念 • 可用性是指一个系统保持在线并且可供访问。高可用性集群英文原文为High Availability Cluster, 简称HA Cluster或者HA高可用性集群，是指以减少服务中断时间为目标的服务器集群技术。

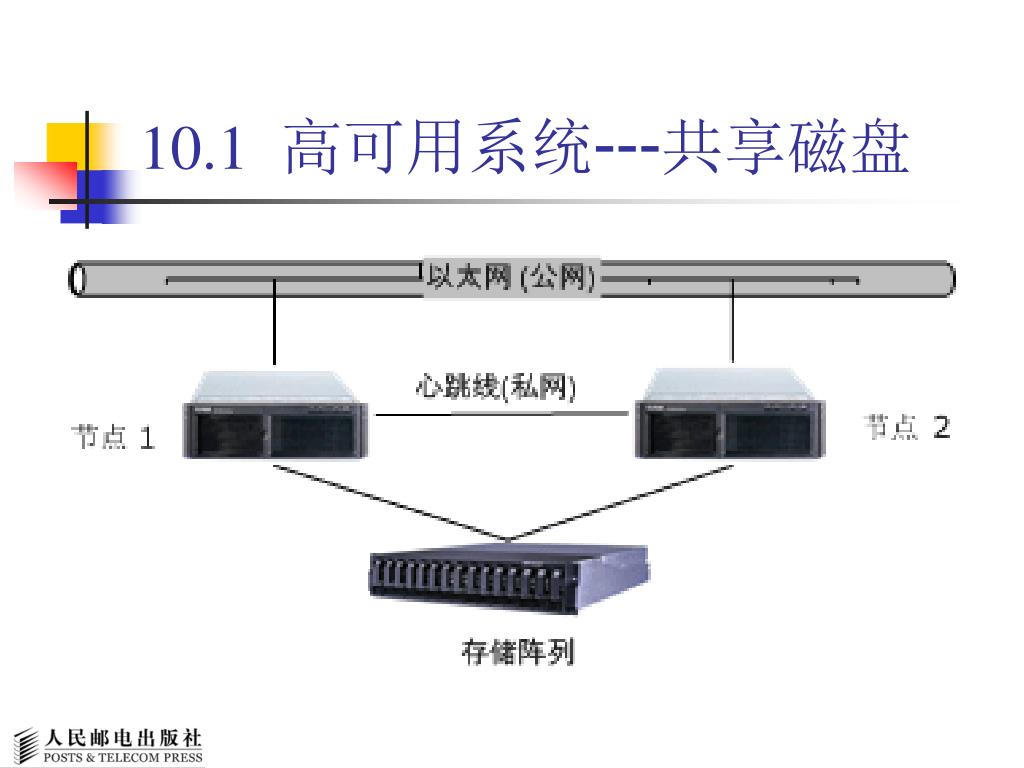

  4. 10.1 高可用系统---共享磁盘

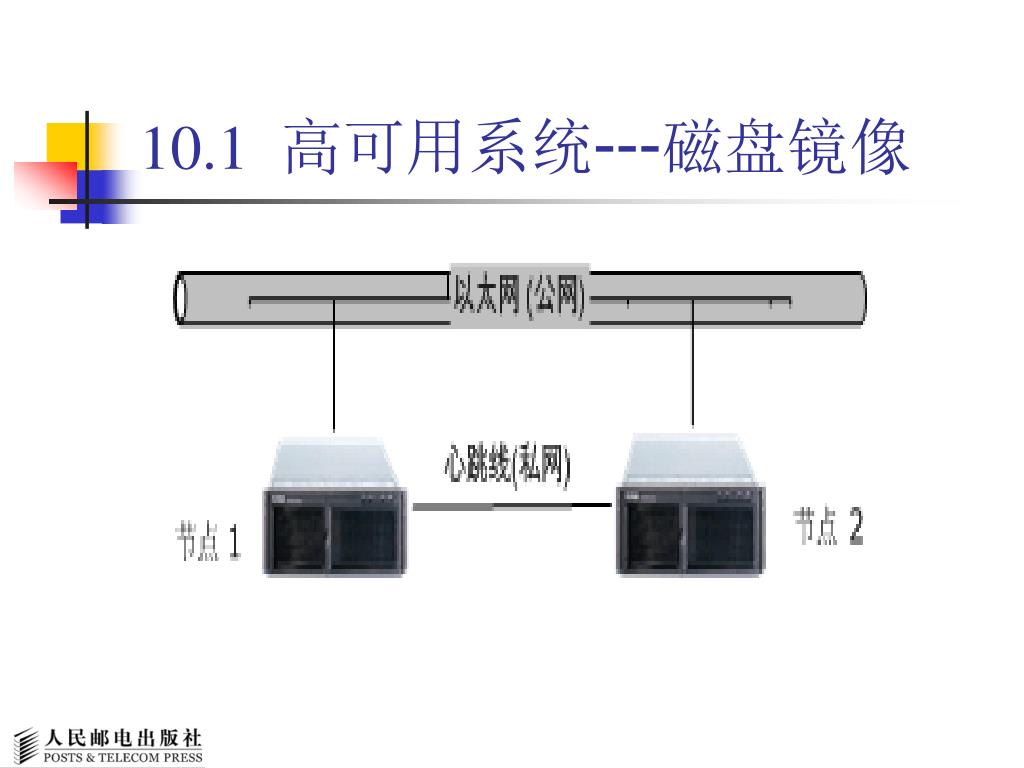

  5. 10.1 高可用系统---磁盘镜像

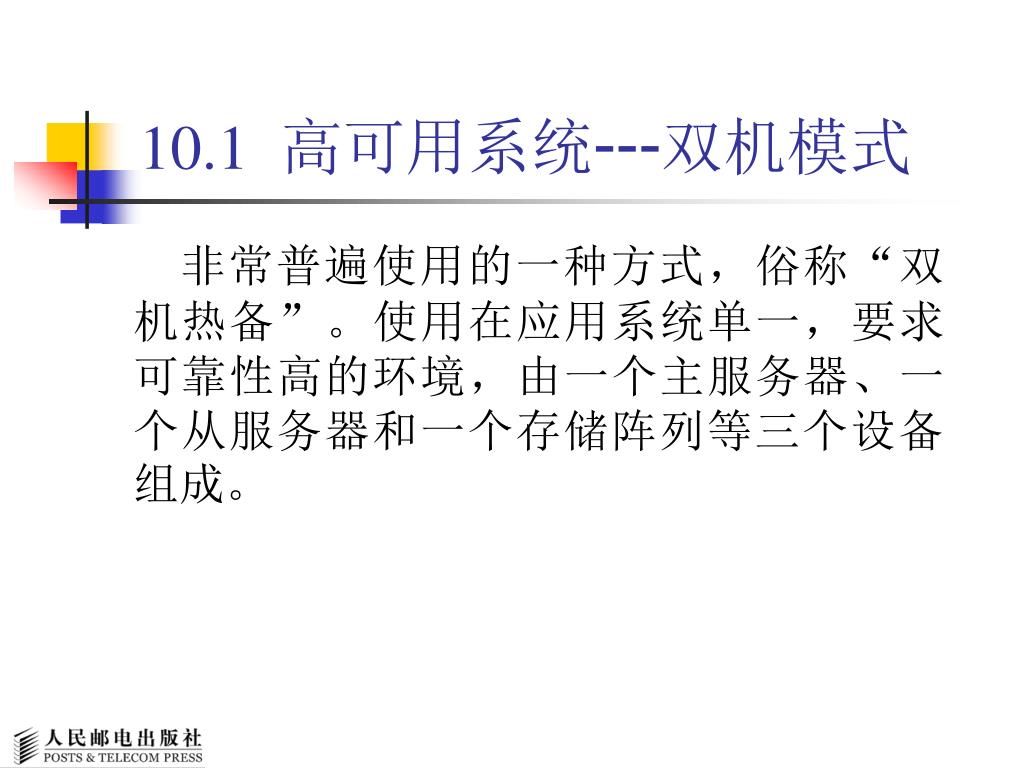

  6. 10.1 高可用系统---双机模式 非常普遍使用的一种方式，俗称“双机热备”。使用在应用系统单一，要求可靠性高的环境，由一个主服务器、一个从服务器和一个存储阵列等三个设备组成。

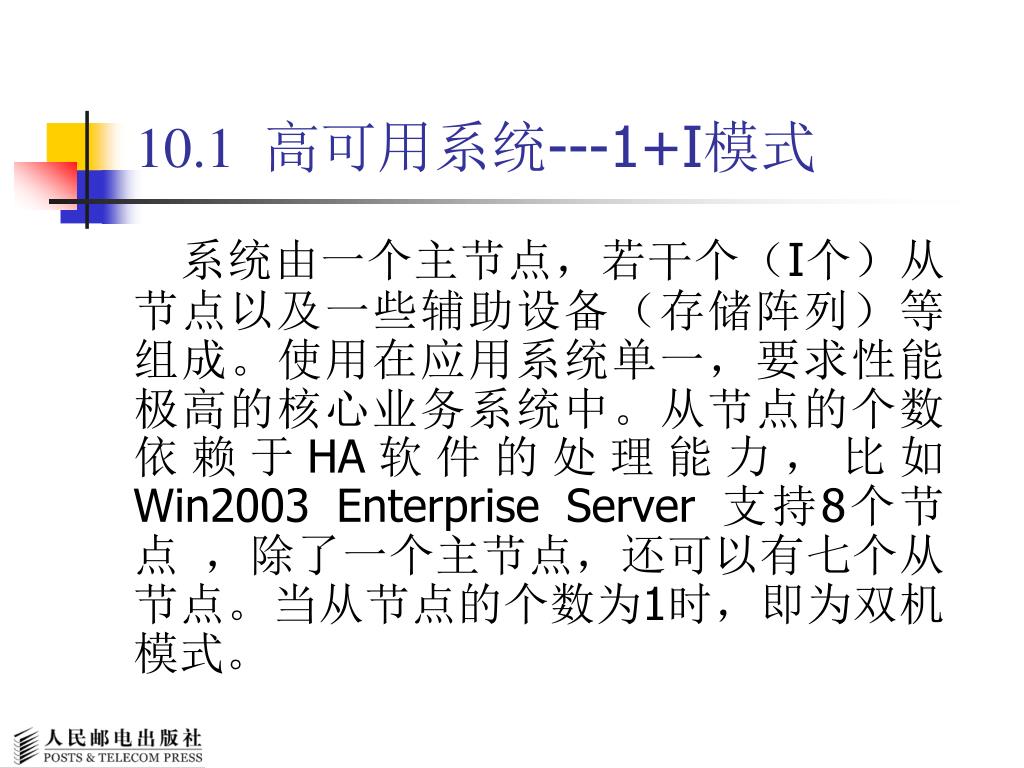

  7. 10.1 高可用系统---1+I模式 系统由一个主节点，若干个（I个）从节点以及一些辅助设备（存储阵列）等组成。使用在应用系统单一，要求性能极高的核心业务系统中。从节点的个数依赖于HA软件的处理能力，比如Win2003 Enterprise Server 支持8个节点 ，除了一个主节点，还可以有七个从节点。当从节点的个数为1时，即为双机模式。

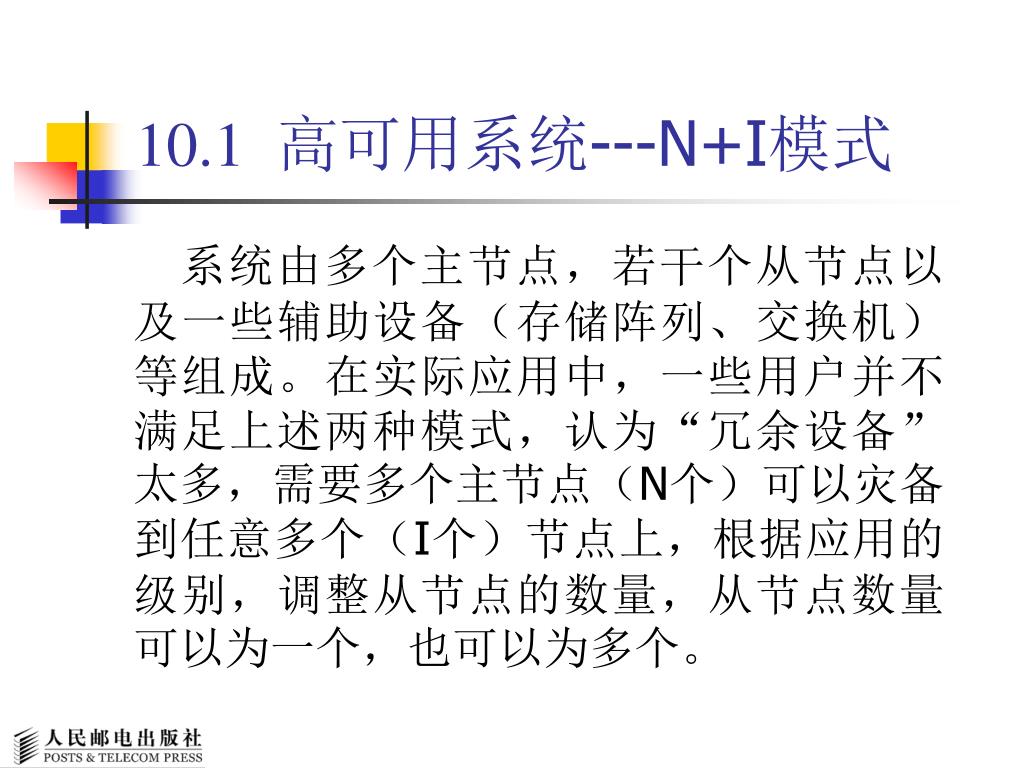

  8. 10.1 高可用系统---N+I模式 系统由多个主节点，若干个从节点以及一些辅助设备（存储阵列、交换机）等组成。在实际应用中，一些用户并不满足上述两种模式，认为“冗余设备”太多，需要多个主节点（N个）可以灾备到任意多个（I个）节点上，根据应用的级别，调整从节点的数量，从节点数量可以为一个，也可以为多个。

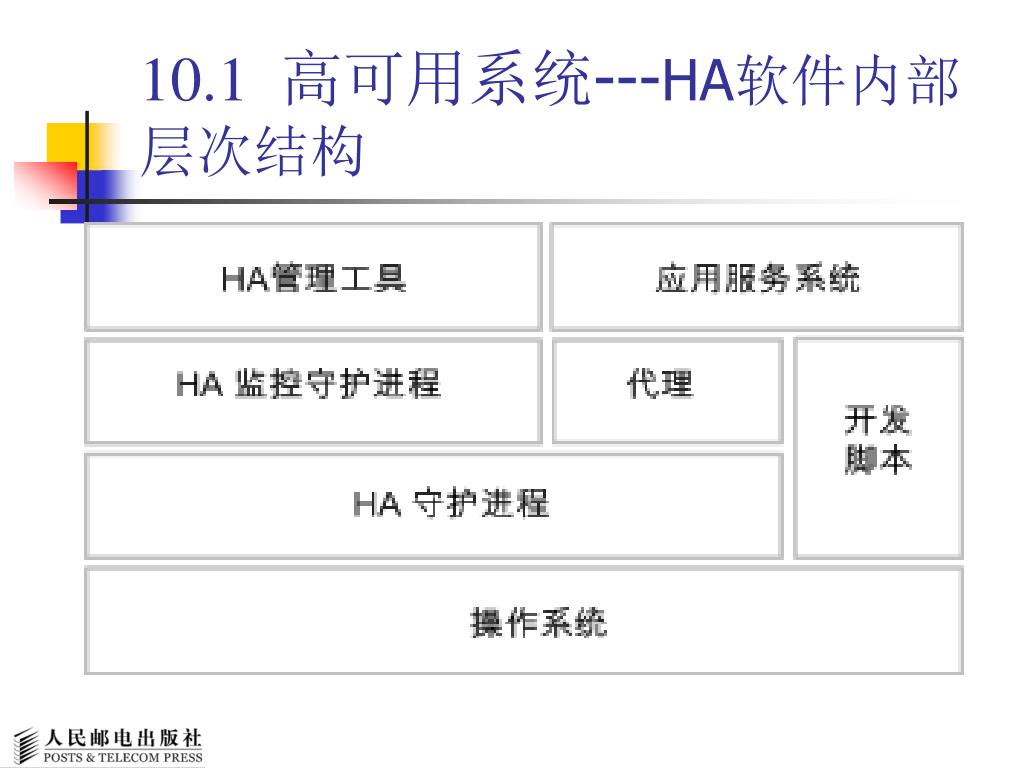

  9. 10.1 高可用系统---HA软件内部层次结构

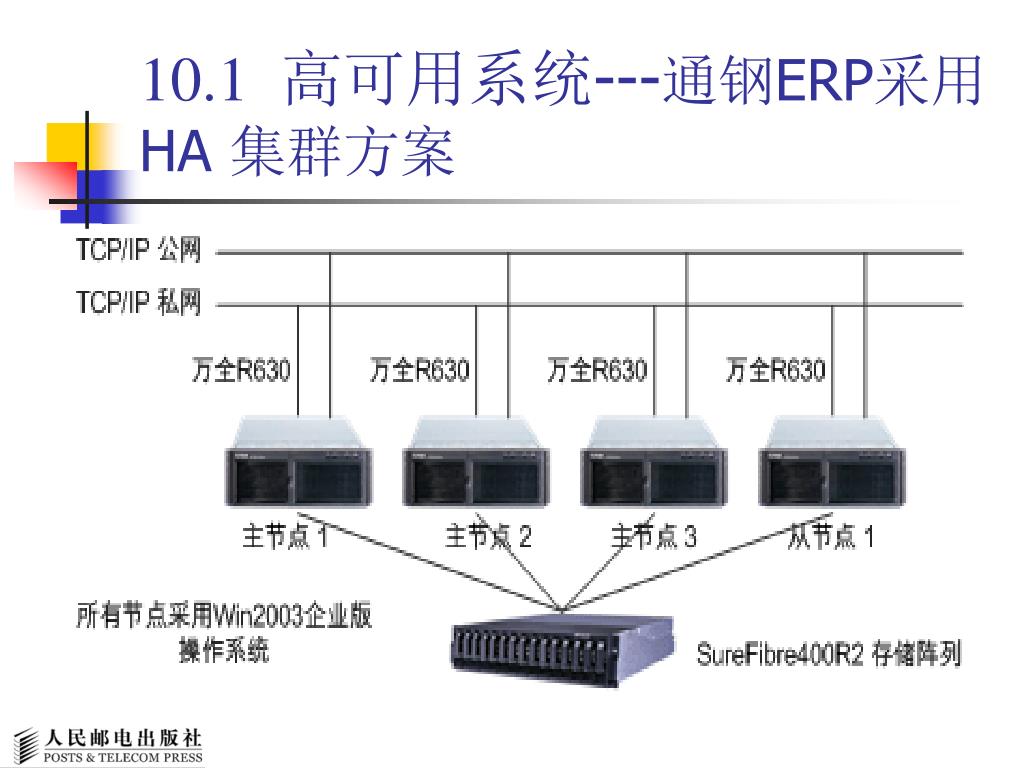

  10. 10.1 高可用系统---通钢ERP采用 HA 集群方案

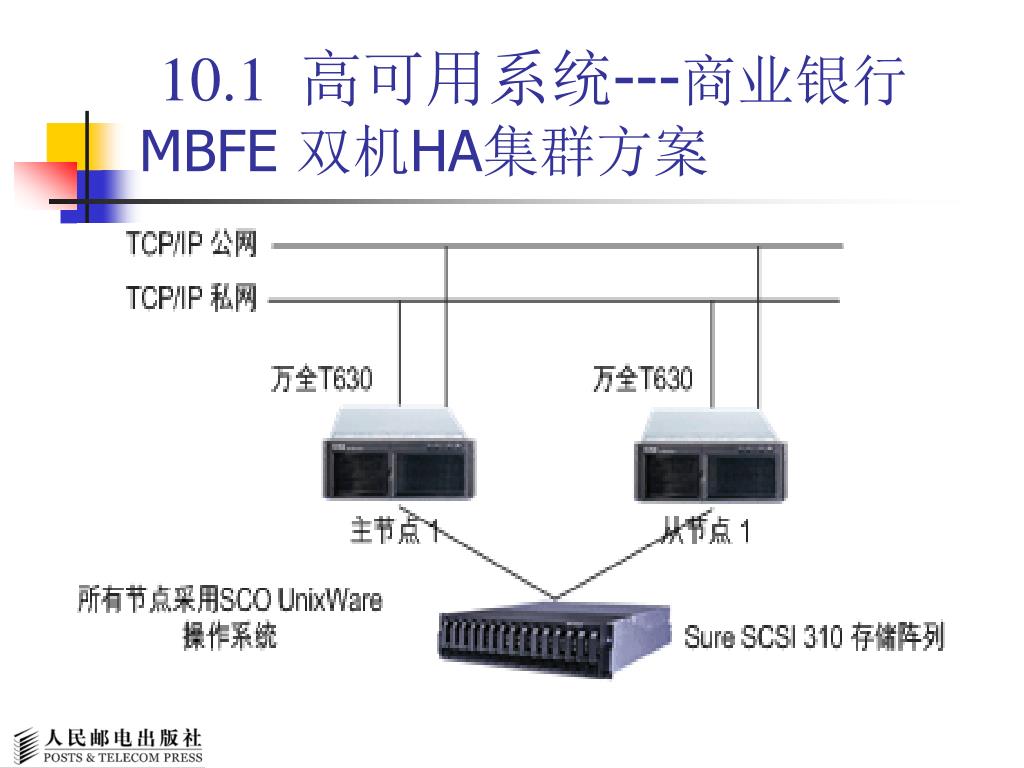

  11. 10.1 高可用系统---商业银行MBFE 双机HA集群方案
