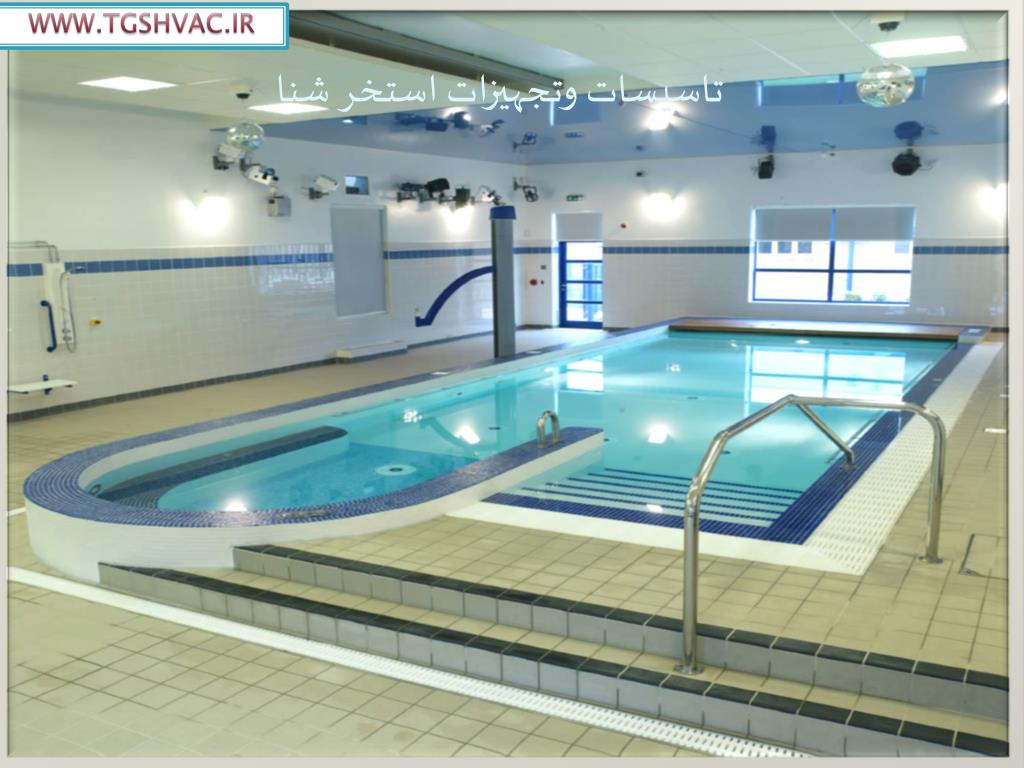

4. WWW.TGSHVAC.IR تاسيسات وتجهیزات استخر شنا ارائه دهنده: سميه منصوري

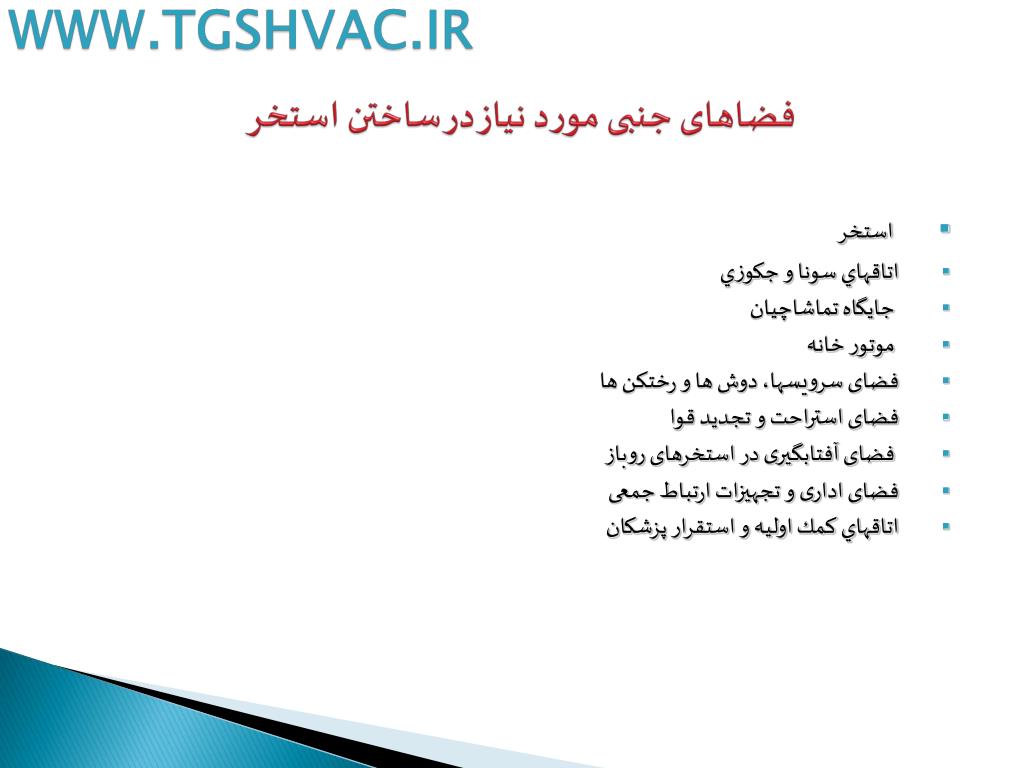

5. فضاهای جنبی مورد نیاز در ساختن استخر • استخر • اتاقهاي سونا و جكوزي • جايگاه تماشاچيان • موتور خانه • فضای سرویسها، دوش ها و رختکن ها • فضای استراحت و تجدید قوا • فضای آفتابگیری در استخرهای روباز • فضای اداری و تجهیزات ارتباط جمعی • اتاقهاي كمك اوليه و استقرار پزشكان

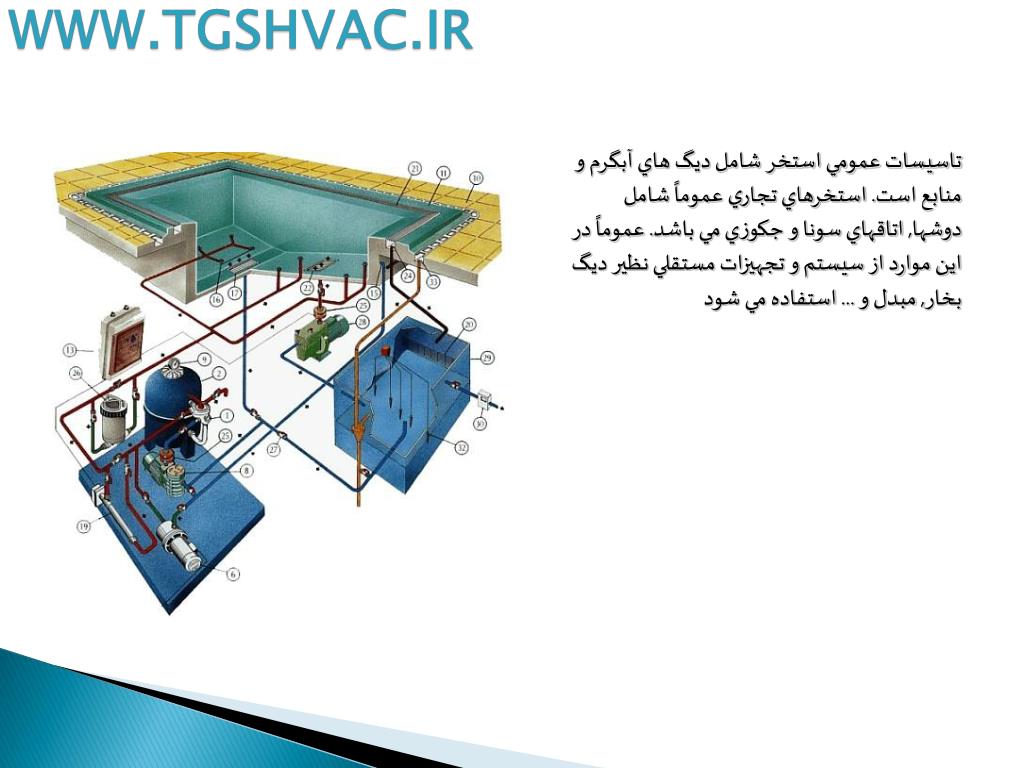

6. تاسيسات عمومي استخر شامل ديگ هاي آبگرم و منابع است. استخرهاي تجاري عموماً شامل دوشها, اتاقهاي سونا و جكوزي مي باشد. عموماً در اين موارد از سيستم و تجهيزات مستقلي نظير ديگ بخار, مبدل و ... استفاده مي شود

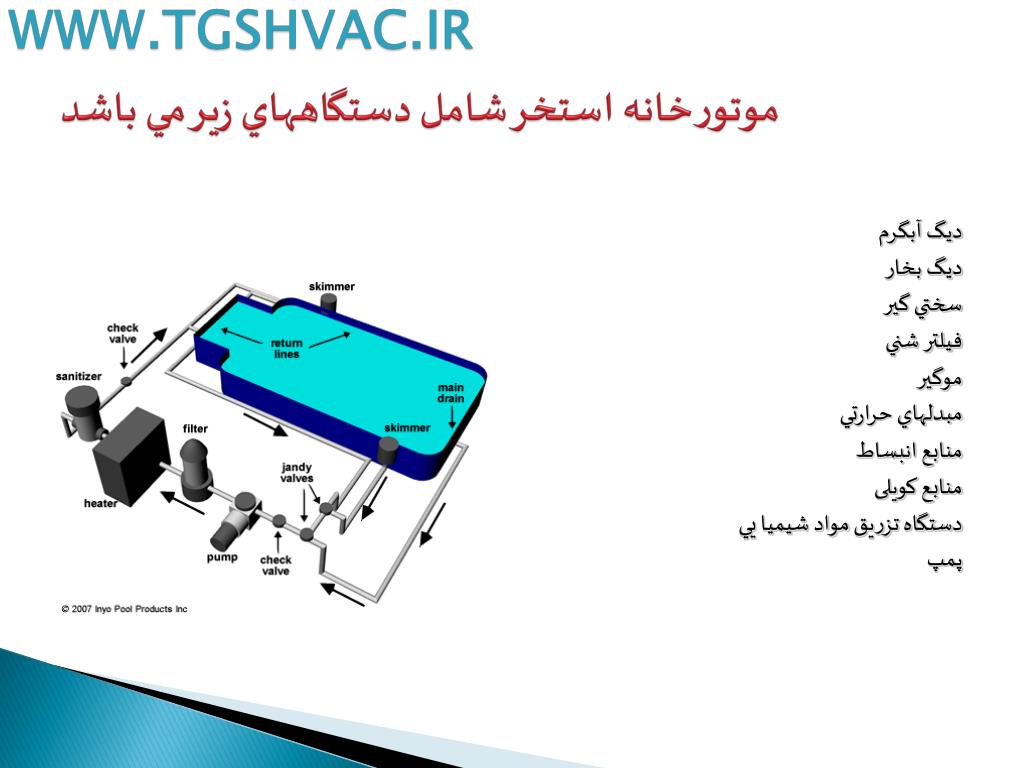

7. موتورخانه استخر شامل دستگاههاي زير مي باشد ديگ آبگرم ديگ بخار سختي گير فيلتر شني موگير مبدلهاي حرارتي منابع انبساط منابع كويلی دستگاه تزريق مواد شيميا يي پمپ

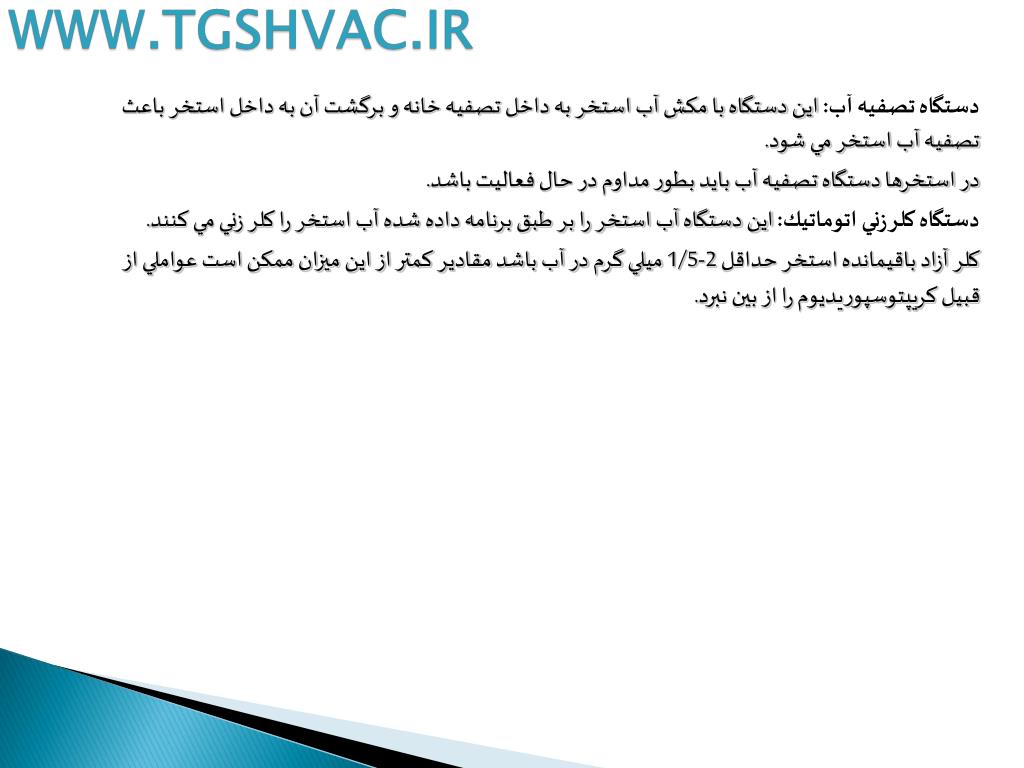

8. دستگاه تصفيه آب:اين دستگاه با مكش آب استخر به داخل تصفيه خانه و برگشت آن به داخل استخر باعث تصفيه آب استخر مي شود. در استخرها دستگاه تصفيه آب بايد بطور مداوم در حال فعاليت باشد. دستگاه كلر زني اتوماتيك:اين دستگاه آب استخر را بر طبق برنامه داده شده آب استخر را كلر زني مي كنند. كلر آزاد باقيمانده استخر حداقل 2-1/5 ميلي گرم در آب باشد مقادير كمتر از اين ميزان ممكن است عواملي از قبيل كريپتوسپوريديوم را از بين نبرد.

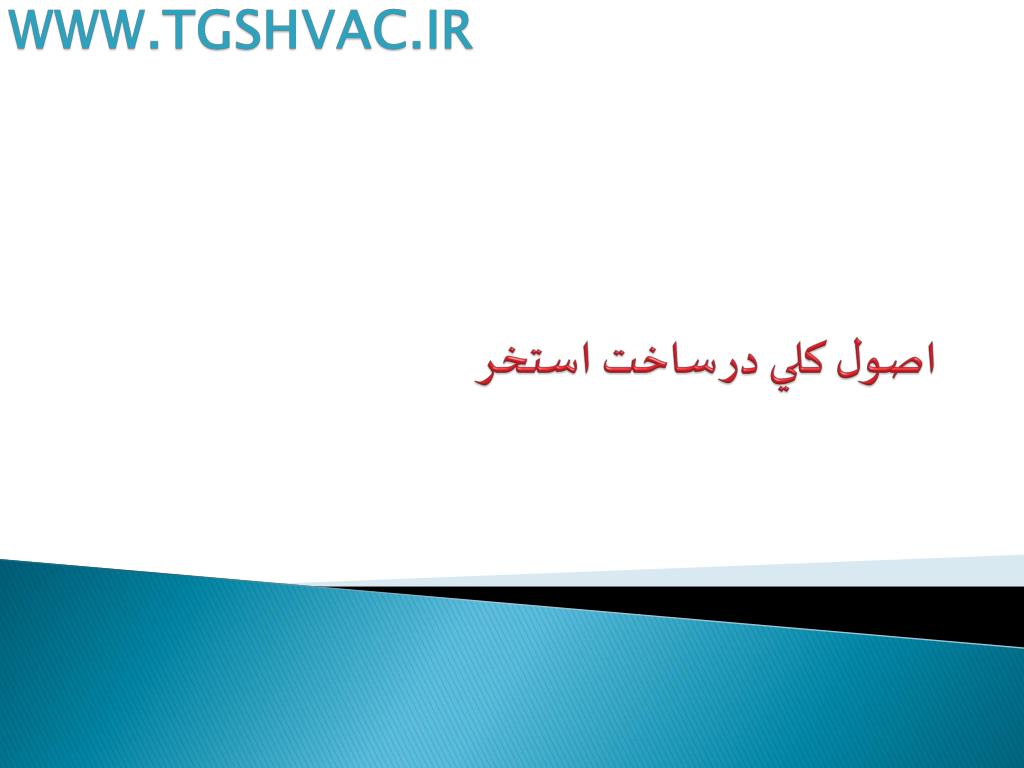

9. اصول كلي در ساخت استخر

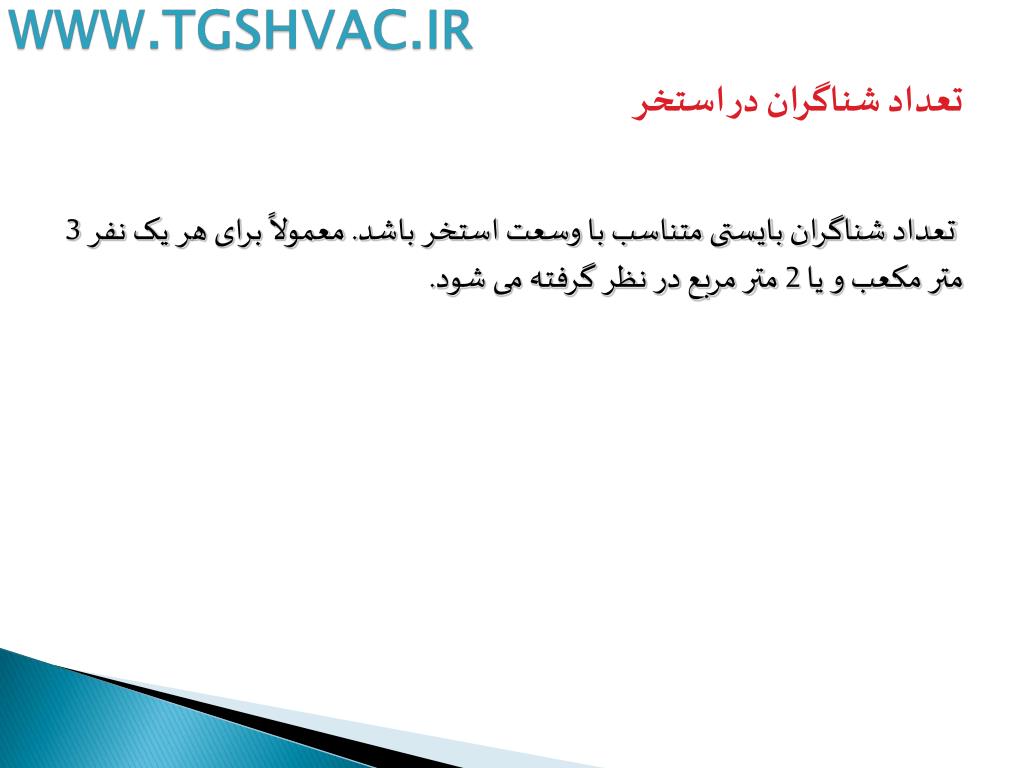

10. تعداد شناگران در استخر تعداد شناگران بایستی متناسب با وسعت استخر باشد. معمولاً برای هر یک نفر 3 متر مکعب و یا 2 متر مربع در نظر گرفته می شود.

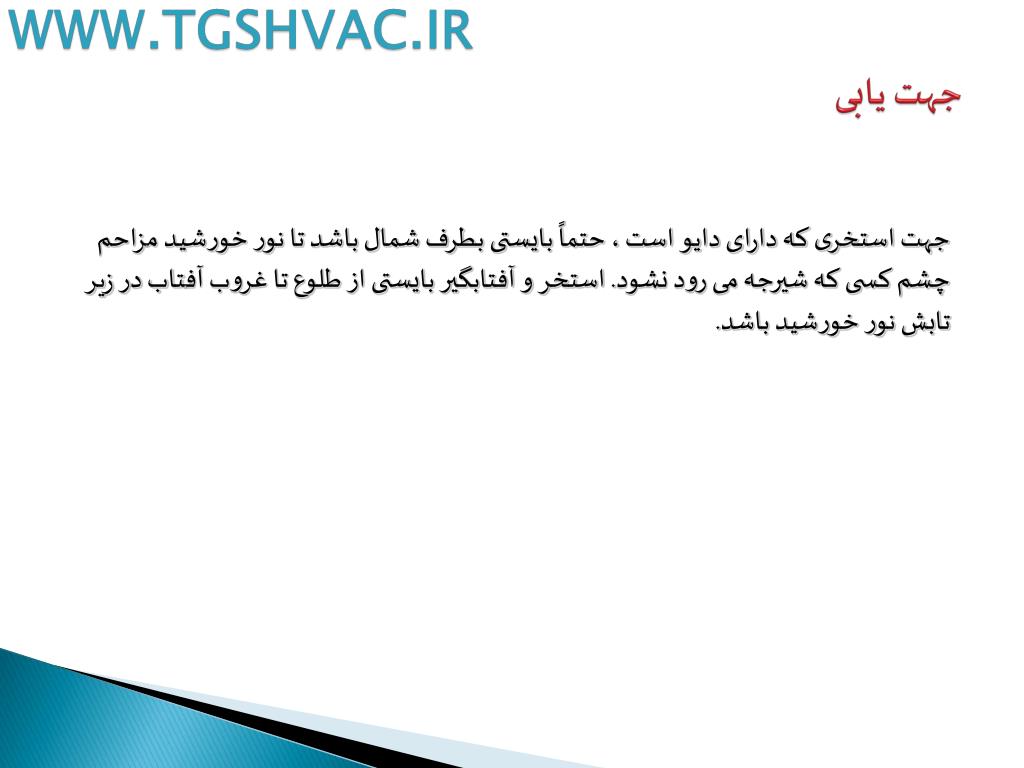

11. جهت یابی جهت استخری که دارای دایو است ، حتماً بایستی بطرف شمال باشد تا نور خورشید مزاحم چشم کسی که شیرجه می رود نشود. استخر و آفتابگیر بایستی از طلوع تا غروب آفتاب در زیر تابش نور خورشید باشد.

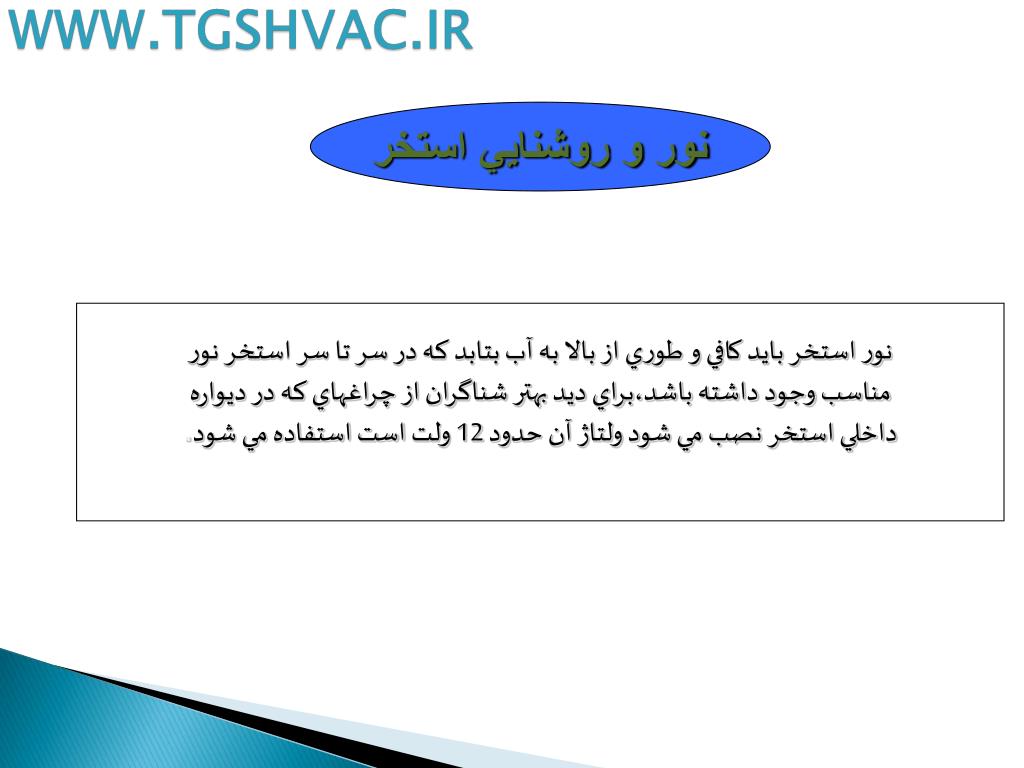

12. نور و روشنايي استخر نور استخر بايد كافي و طوري از بالا به آب بتابد كه در سر تا سر استخر نور مناسب وجود داشته باشد،براي ديد بهتر شناگران از چراغهاي كه در ديواره داخلي استخر نصب مي شود ولتاژ آن حدود 12 ولتاست استفاده مي شود.

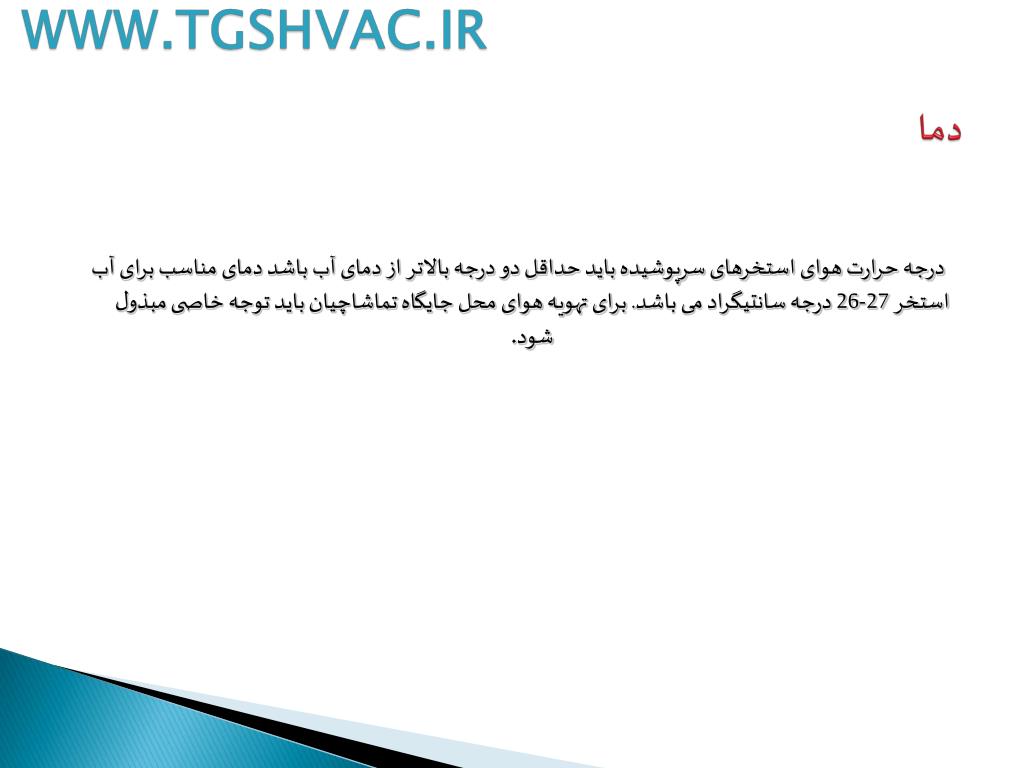

13. دما درجه حرارت هوای استخرهای سرپوشیده باید حداقل دو درجه بالاتر از دمای آب باشد دمای مناسب برای آب استخر 27-26 درجه سانتیگراد می باشد. برای تهویه هوای محل جایگاه تماشاچیان باید توجه خاصی مبذول شود.

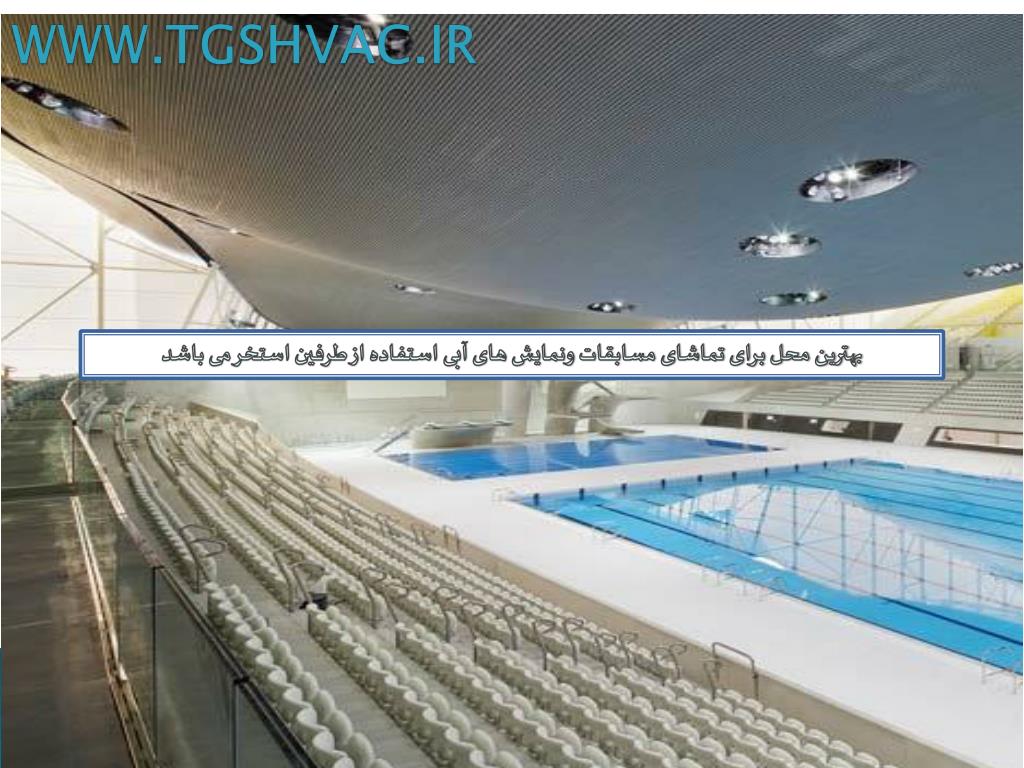

14. بهترین محل برای تماشای مسابقات ونمایش های آبی استفاده از طرفین استخر می باشد

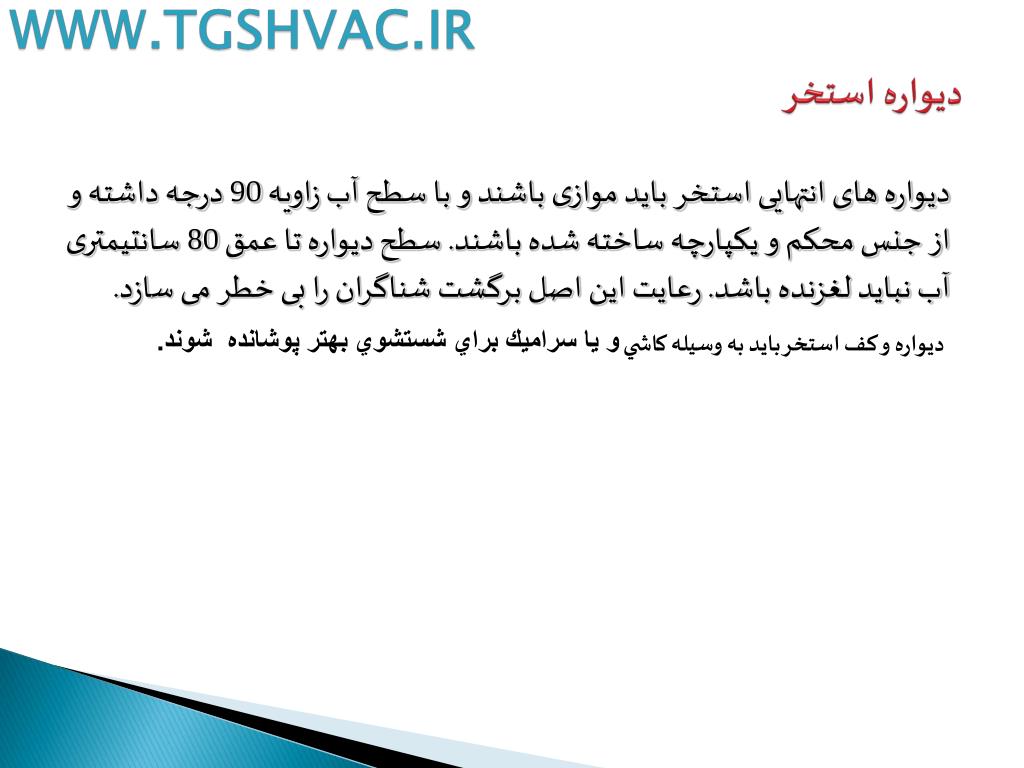

15. دیواره استخر دیواره های انتهایی استخر باید موازی باشند و با سطح آب زاویه 90 درجه داشته و از جنس محکم و یکپارچه ساخته شده باشند. سطح دیواره تا عمق 80 سانتیمتری آب نباید لغزنده باشد. رعایت این اصل برگشت شناگران را بی خطر می سازد. ديواره و كف استخر بايد به وسيله كاشي و يا سراميك براي شستشوي بهتر پوشانده شوند.

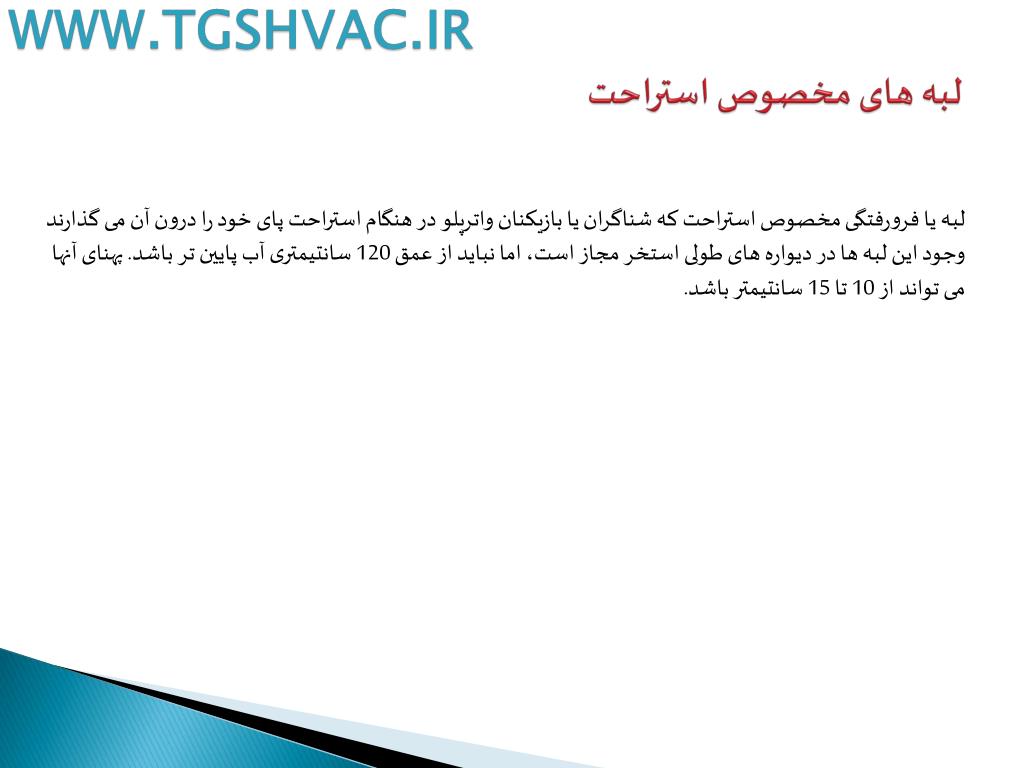

16. لبه های مخصوص استراحت لبه یا فرورفتگی مخصوص استراحت که شناگران یا بازیکنان واترپلو در هنگام استراحت پای خود را درون آن می گذارند وجود این لبه ها در دیواره های طولی استخر مجاز است، اما نباید از عمق 120 سانتیمتری آب پایین تر باشد. پهنای آنها می تواند از 10 تا 15 سانتیمتر باشد.

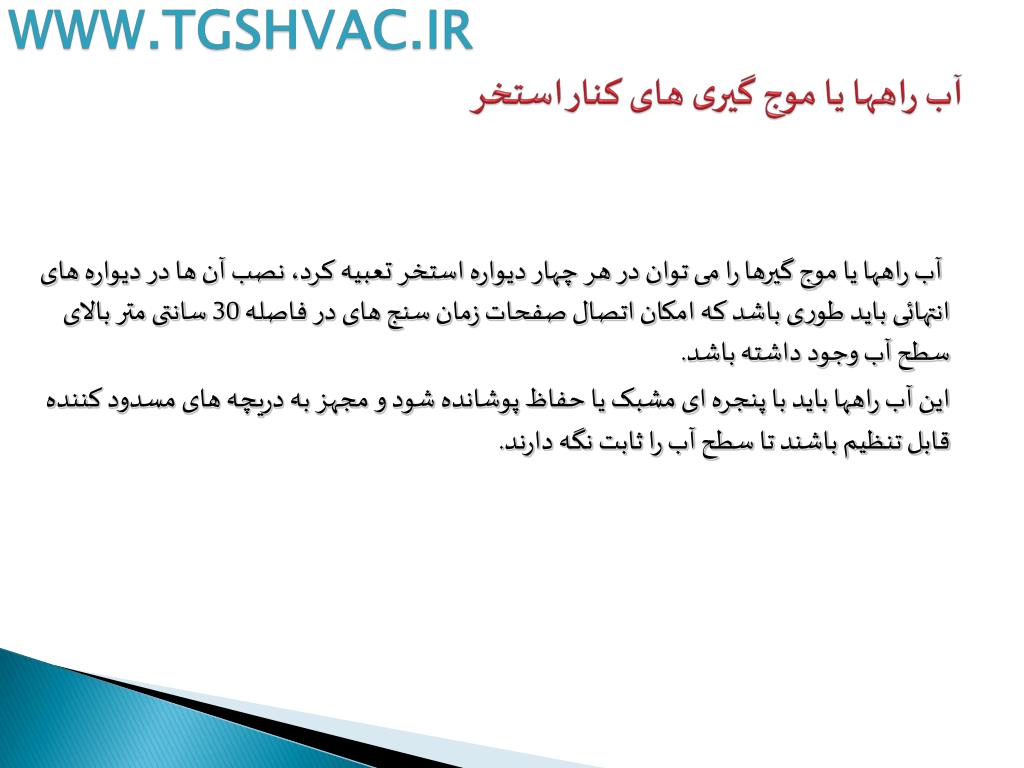

17. آب راهها یا موج گیری های کنار استخر آب راهها یا موج گیرها را می توان در هر چهار دیواره استخر تعبیه کرد، نصب آن ها در دیواره های انتهائی باید طوری باشد که امکان اتصال صفحات زمان سنج های در فاصله 30 سانتی متر بالای سطح آب وجود داشته باشد. این آب راهها باید با پنجره ای مشبک یا حفاظ پوشانده شود و مجهز به دریچه های مسدود کننده قابل تنظیم باشند تا سطح آب را ثابت نگه دارند.

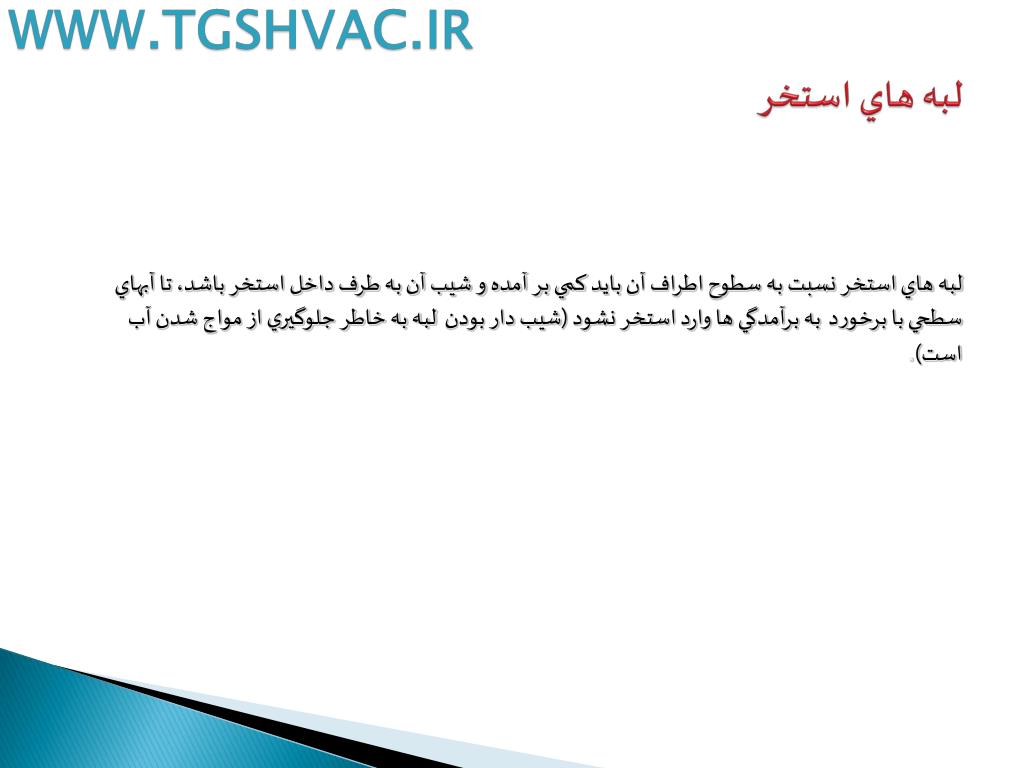

18. لبه هاي استخر لبه هاي استخر نسبت به سطوح اطراف آن بايد كمي بر آمده و شيب آن به طرف داخل استخر باشد، تا آبهاي سطحي با برخورد  به برآمدگي ها وارد استخر نشود (شيب دار بودن  لبه به خاطر جلوگيري از مواج شدن آب است).

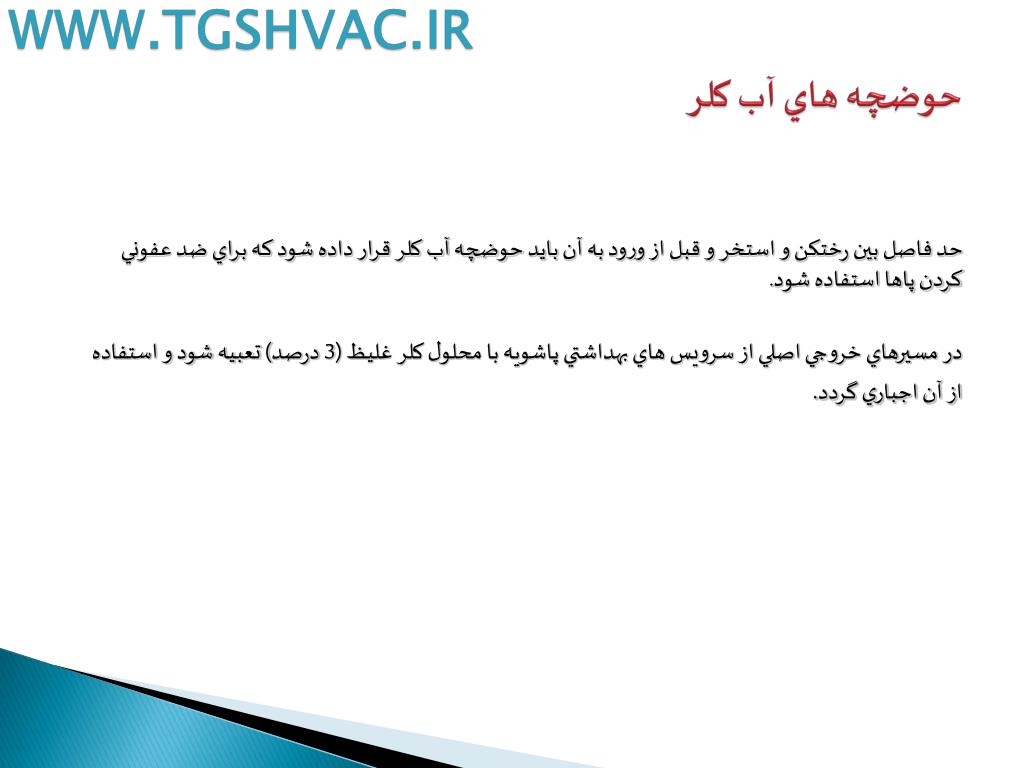

19. حوضچه هاي آب كلر حد فاصل بين رختكن و استخر و قبل از ورود به آن بايد حوضچه آب كلر قرار داده شود كه براي ضد عفوني كردن پاها استفاده شود. در مسيرهاي خروجي اصلي از سرويس هاي بهداشتي پاشويه با محلول كلر غليظ (3 درصد) تعبيه شود و استفاده از آن اجباري گردد.

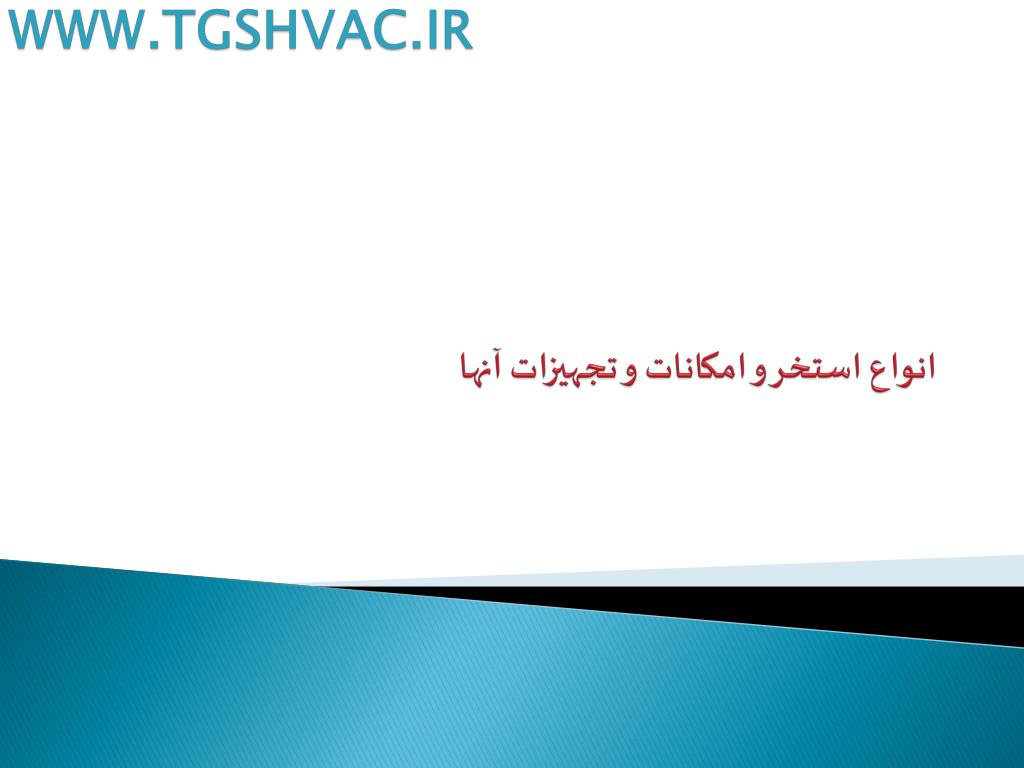

20. انواع استخر و امكانات و تجهيزات آنها

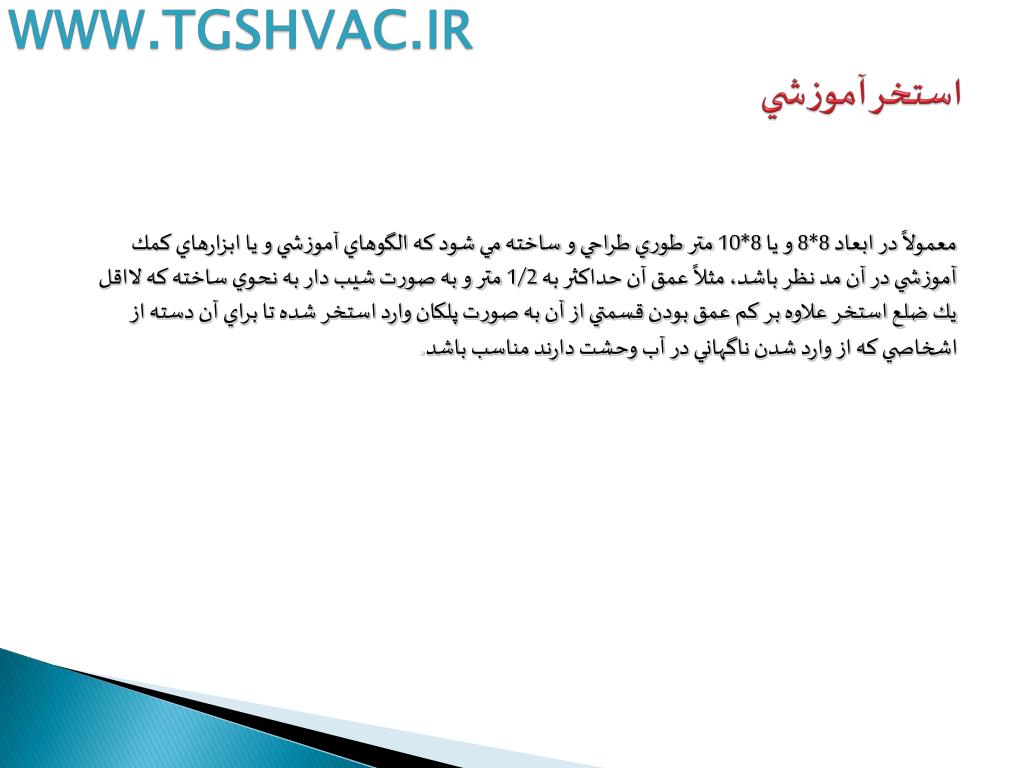

21. استخر آموزشي معمولاً در ابعاد 8*8 و يا 8*10 متر طوري طراحي و ساخته مي شود كه الگوهاي آموزشي و يا ابزارهاي كمك آموزشي در آن مد نظر باشد، مثلاً عمق آن حداكثر به 1/2 متر و به صورت شيب دار به نحوي ساخته كه لااقل يك ضلع استخر علاوه بر كم عمق بودن قسمتي از آن به صورت پلكان وارد استخر شده تا براي آن دسته از اشخاصي كه از وارد شدن ناگهاني در آب وحشت دارند مناسب باشد.

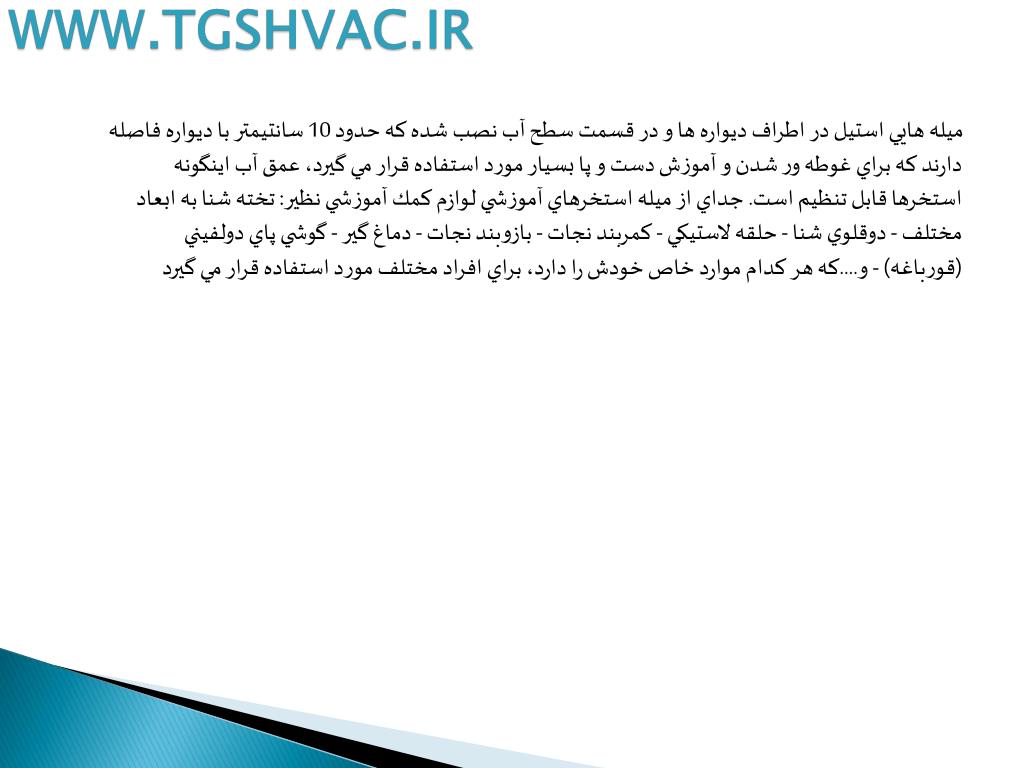

22. ميله هايي استيل در اطراف ديواره ها و در قسمت سطح آب نصب شده كه حدود 10 سانتيمتر با ديواره فاصله دارند كه براي غوطه ور شدن و آموزش دست و پا بسيار مورد استفاده قرار مي گيرد، عمق آب اينگونه استخرها قابل تنظيم است. جداي از ميله استخرهاي آموزشي لوازم كمك آموزشي نظير: تخته شنا به ابعاد مختلف - دوقلوي شنا - حلقه لاستيكي - كمربند نجات - بازوبند نجات - دماغ گير - گوشي پاي دولفيني (قورباغه) - و....كه هر كدام موارد خاص خودش را دارد، براي افراد مختلف مورد استفاده قرار مي گيرد

23. استخرهای تفریحی در چنین استخرهایی بخش بزرگی از سطح آب (تا 80 درصد) کمتر از 1.7 متر عمق دارد ناحیه عمیق در این نوع استخرها مناسب نصب تخته های شیرجه کوتاه (حداکثر تا یک متر) و نصب وسایل بازی مانند انواع سٌرسٌره، نصب موج افکن های مکانیکی و ورزش غواصی می باشد. کف استخرهای تفریحی باید دارای شیب ملایم باشد و از 7 درصد تجاوز نکند.

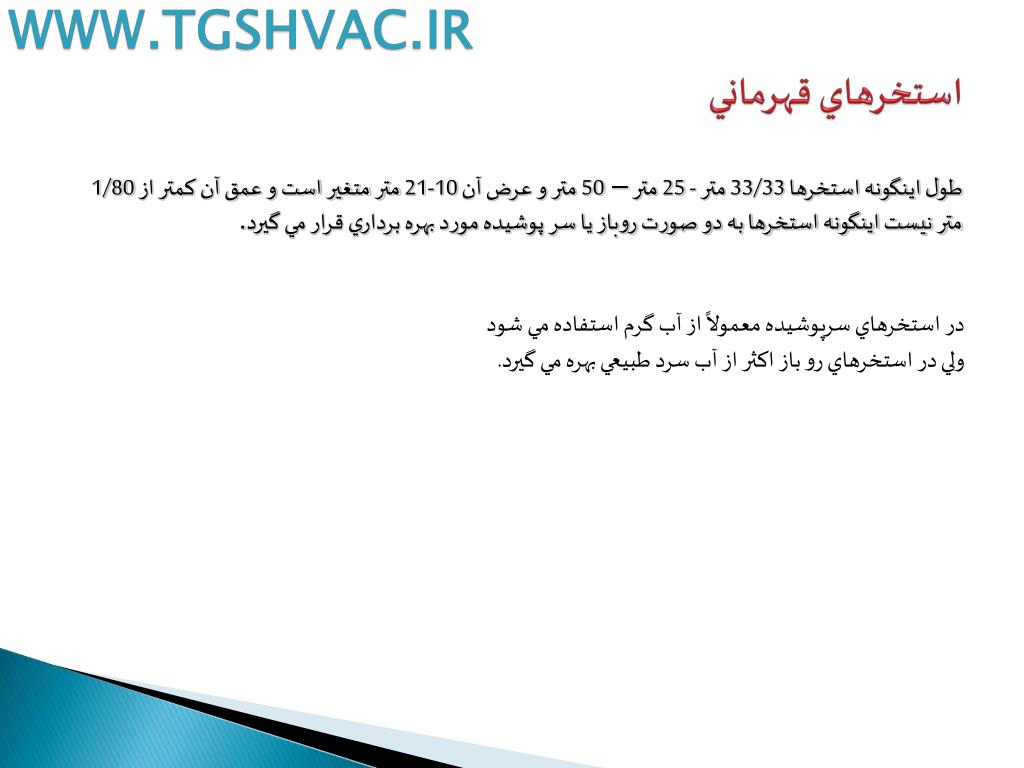

24. استخرهاي قهرماني طول اينگونه استخرها 33/33 متر - 25 متر – 50 متر و عرض آن 10-21 متر متغير است و عمق آن كمتر از 1/80 متر نيست اينگونه استخرها به دو صورت روباز يا سر پوشيده مورد بهره برداري قرار مي گيرد. در استخرهاي سرپوشيده معمولاً از آب گرم استفاده مي شود ولي در استخرهاي رو باز اكثر از آب سرد طبيعي بهره مي گيرد.

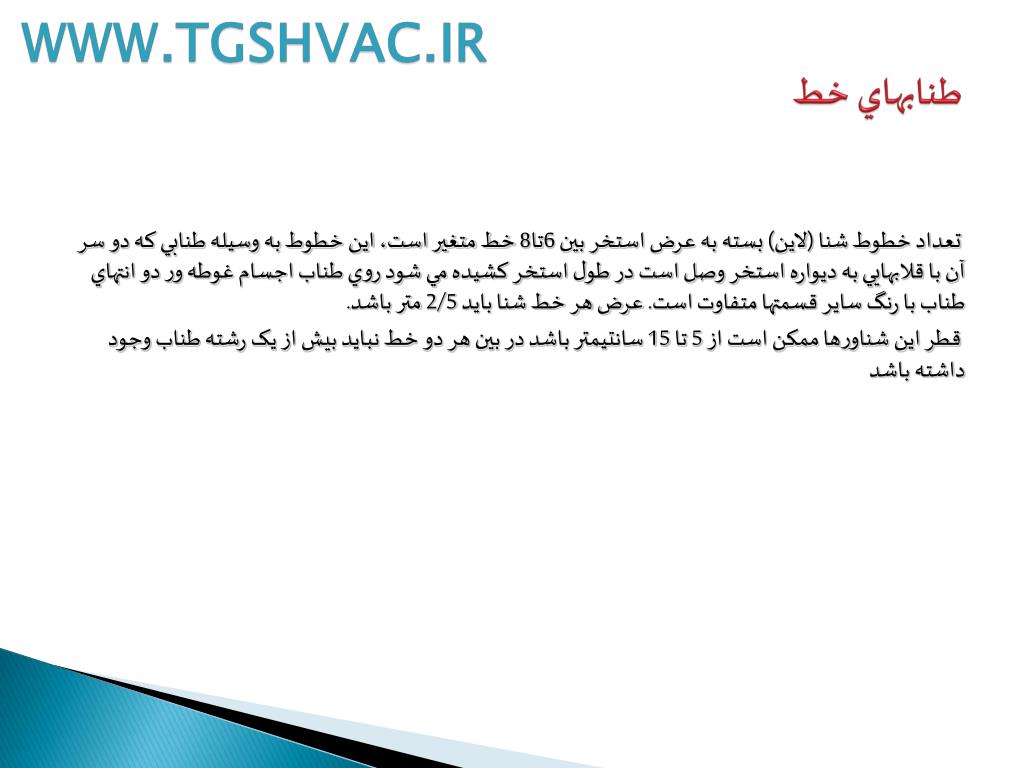

25. طنابهاي خط تعداد خطوط شنا (لاين) بسته به عرض استخر بين 6تا8 خط متغير است، اين خطوط به وسيله طنابي كه دو سر آن با قلابهايي به ديواره استخر وصل است در طول استخر كشيده مي شود روي طناب اجسام غوطه ور دو انتهاي طناب با رنگ ساير قسمتها متفاوت است. عرض هر خط شنا بايد 2/5 متر باشد. قطر این شناورها ممکن است از 5 تا 15 سانتیمتر باشد در بین هر دو خط نباید بیش از یک رشته طناب وجود داشته باشد

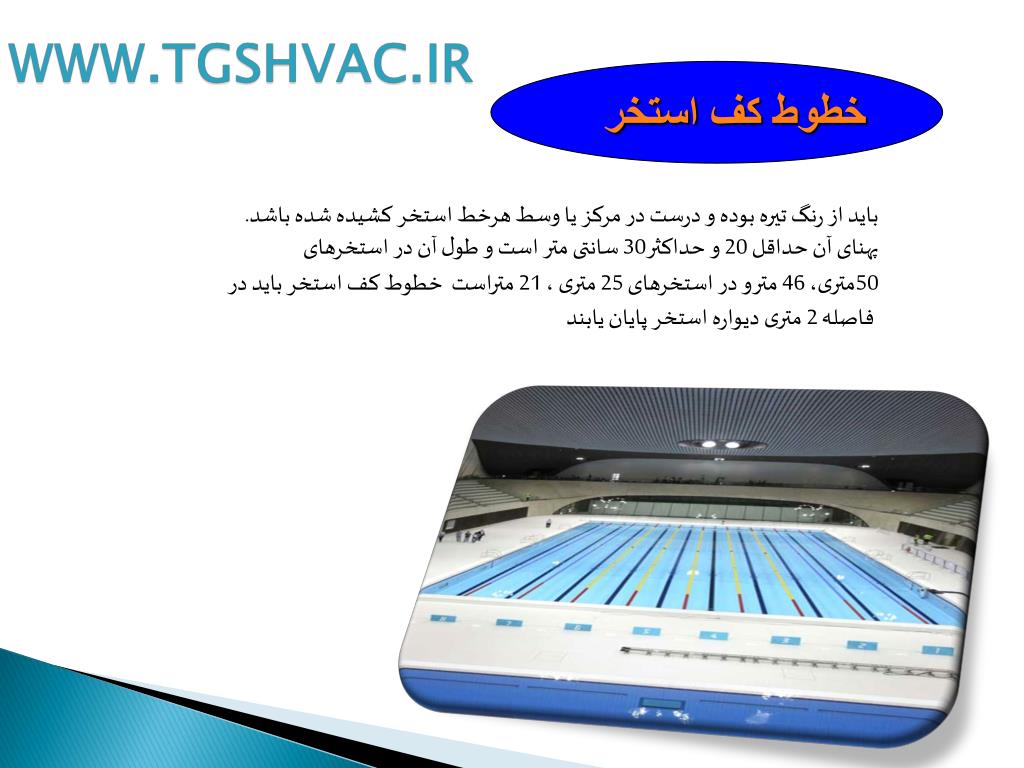

26. خطوط کف استخر باید از رنگ تیره بوده و درست در مرکز یا وسط هرخط استخر کشیده شده باشد. پهنای آن حداقل 20 و حداکثر30 سانتی متر است و طول آن در استخرهای 50متری، 46 مترو در استخرهای 25 متری ، 21 متراست خطوط کف استخر باید در فاصله 2 متری دیواره استخر پایان یابند

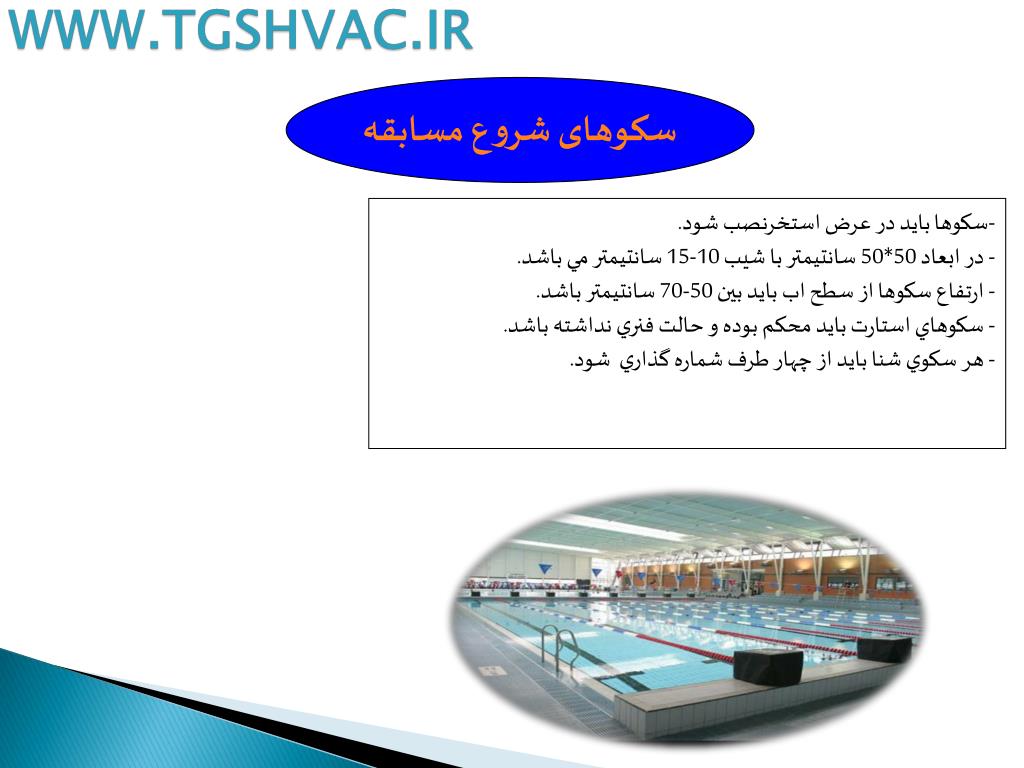

27. سکوهای شروع مسابقه • -سكوها بايد در عرض استخرنصب شود. • - در ابعاد 50*50 سانتيمتر با شيب 10-15 سانتيمتر مي باشد. • - ارتفاع سكوها از سطح اب بايد بين 50-70 سانتيمتر باشد. • - سكوهاي استارت بايد محكم بوده و حالت فنري نداشته باشد. • - هر سكوي شنا بايد از چهار طرف شماره گذاري شود.

28. عمق آب برای شیرجه عمق آب برای شیرجه دارای اهمیتی بسیار است و حتماً بایستی متناسب با ارتفاع دایو از سطح آب باشد. حداقل عمق آب برای دایوی 1 متری باید حداقل 30/5 متر باشد. در مورد دایوی که در ارتفاع 3 متری از سطح آب قرار دارد حداقل عمق آب باید 20/6 متر و عمق دو طرف آن 70/2 متر باشد این نوع استخرها اصولاً اختصاص به شیرجه دارد.
