第 八 章 草坪建植与 管理 机械

1. 第八章 草坪建植与管理机械

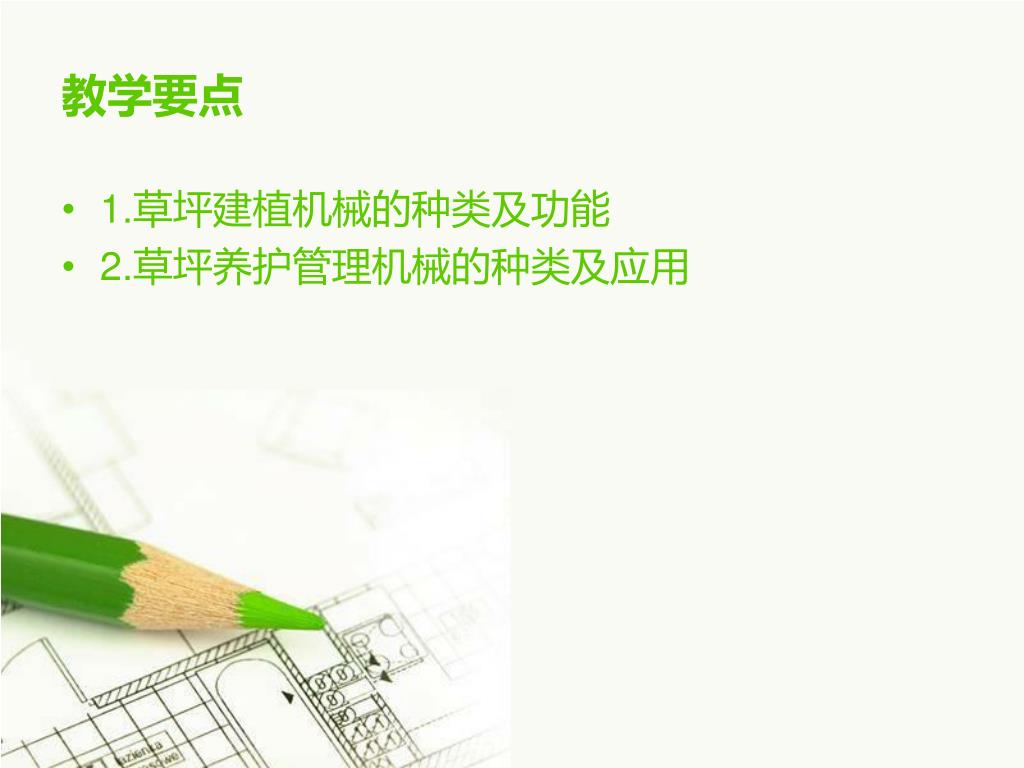

2. 教学要点 • 1.草坪建植机械的种类及功能 • 2.草坪养护管理机械的种类及应用

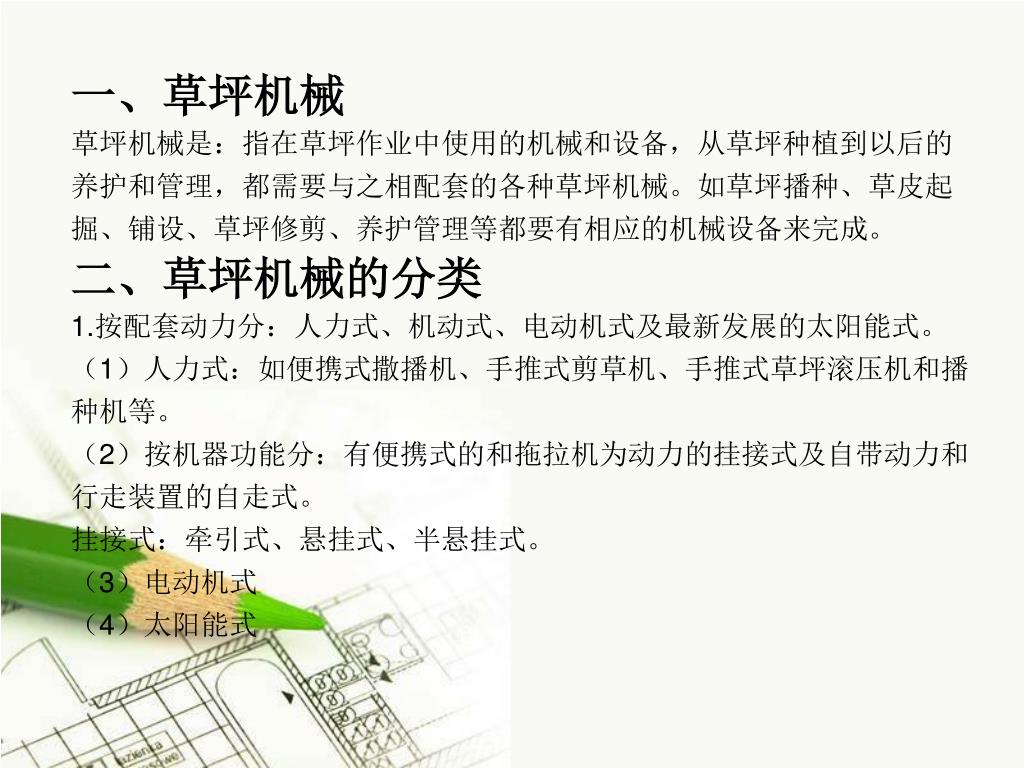

3. 一、草坪机械 草坪机械是：指在草坪作业中使用的机械和设备，从草坪种植到以后的养护和管理，都需要与之相配套的各种草坪机械。如草坪播种、草皮起掘、铺设、草坪修剪、养护管理等都要有相应的机械设备来完成。 二、草坪机械的分类 1.按配套动力分：人力式、机动式、电动机式及最新发展的太阳能式。 （1）人力式：如便携式撒播机、手推式剪草机、手推式草坪滚压机和播种机等。 （2）按机器功能分：有便携式的和拖拉机为动力的挂接式及自带动力和行走装置的自走式。 挂接式：牵引式、悬挂式、半悬挂式。 （3）电动机式 （4）太阳能式

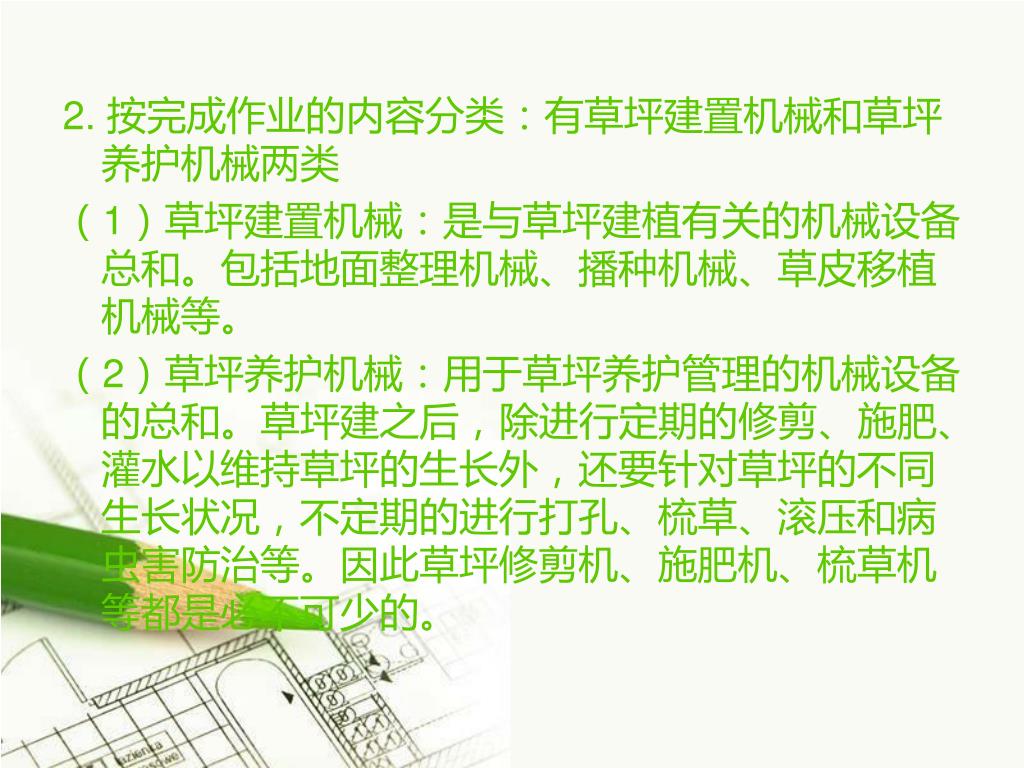

4. 2. 按完成作业的内容分类：有草坪建置机械和草坪养护机械两类 （1）草坪建置机械：是与草坪建植有关的机械设备总和。包括地面整理机械、播种机械、草皮移植机械等。 （2）草坪养护机械：用于草坪养护管理的机械设备的总和。草坪建之后，除进行定期的修剪、施肥、灌水以维持草坪的生长外，还要针对草坪的不同生长状况，不定期的进行打孔、梳草、滚压和病虫害防治等。因此草坪修剪机、施肥机、梳草机等都是必不可少的。

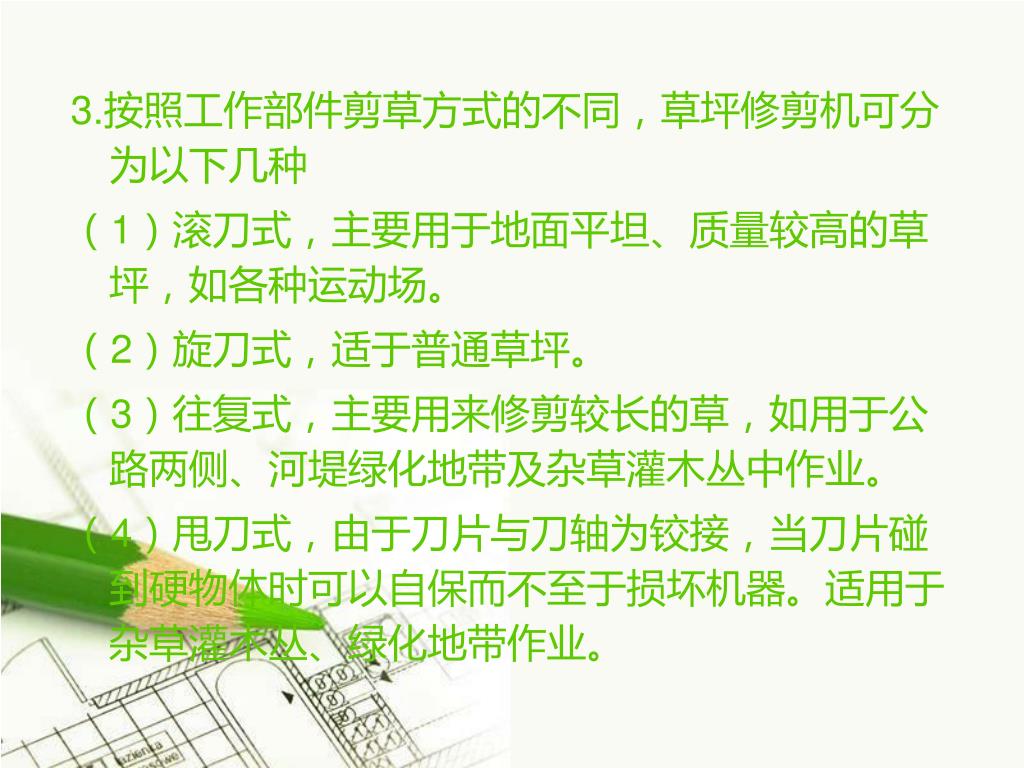

5. 3.按照工作部件剪草方式的不同，草坪修剪机可分为以下几种3.按照工作部件剪草方式的不同，草坪修剪机可分为以下几种 （1）滚刀式，主要用于地面平坦、质量较高的草坪，如各种运动场。 （2）旋刀式，适于普通草坪。 （3）往复式，主要用来修剪较长的草，如用于公路两侧、河堤绿化地带及杂草灌木丛中作业。 （4）甩刀式，由于刀片与刀轴为铰接，当刀片碰到硬物体时可以自保而不至于损坏机器。适用于杂草灌木丛、绿化地带作业。

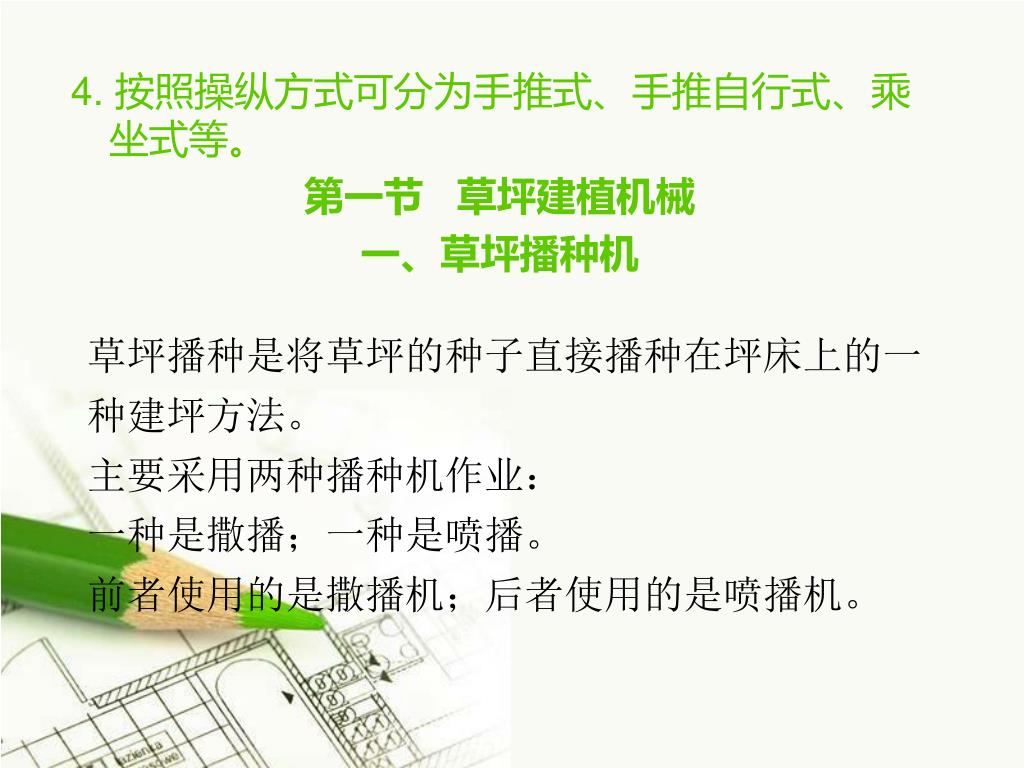

6. 4. 按照操纵方式可分为手推式、手推自行式、乘坐式等。 第一节 草坪建植机械 一、草坪播种机 草坪播种是将草坪的种子直接播种在坪床上的一种建坪方法。 主要采用两种播种机作业： 一种是撒播；一种是喷播。 前者使用的是撒播机；后者使用的是喷播机。

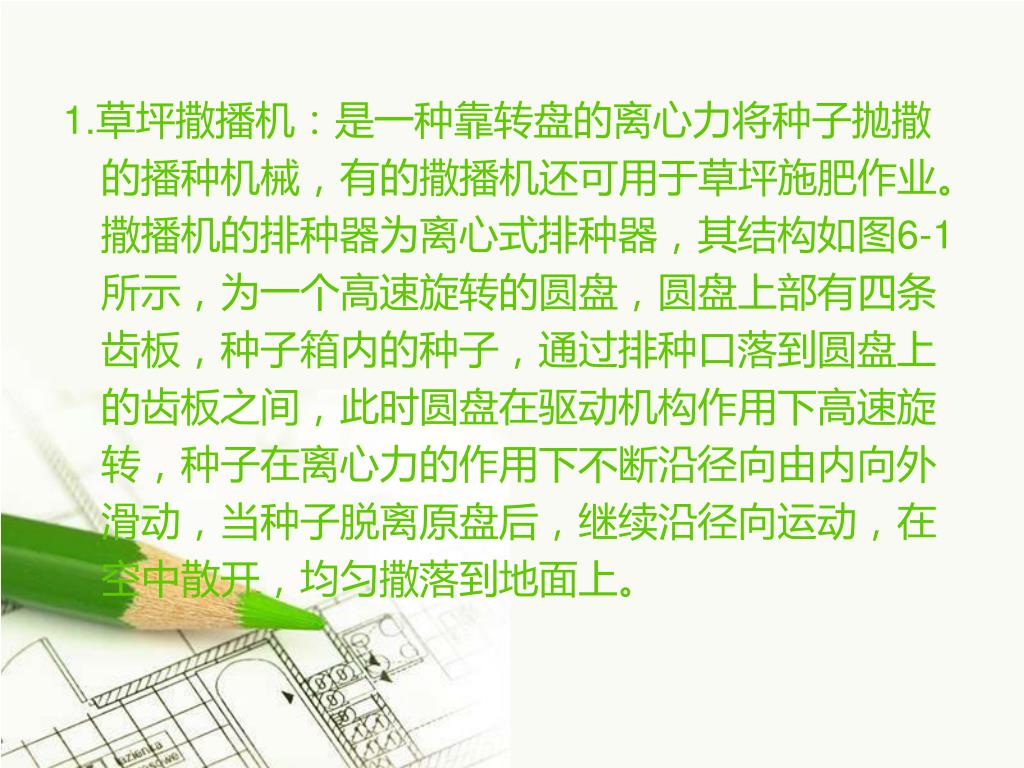

7. 1.草坪撒播机：是一种靠转盘的离心力将种子抛撒的播种机械，有的撒播机还可用于草坪施肥作业。撒播机的排种器为离心式排种器，其结构如图6-1所示，为一个高速旋转的圆盘，圆盘上部有四条齿板，种子箱内的种子，通过排种口落到圆盘上的齿板之间，此时圆盘在驱动机构作用下高速旋转，种子在离心力的作用下不断沿径向由内向外滑动，当种子脱离原盘后，继续沿径向运动，在空中散开，均匀撒落到地面上。1.草坪撒播机：是一种靠转盘的离心力将种子抛撒的播种机械，有的撒播机还可用于草坪施肥作业。撒播机的排种器为离心式排种器，其结构如图6-1所示，为一个高速旋转的圆盘，圆盘上部有四条齿板，种子箱内的种子，通过排种口落到圆盘上的齿板之间，此时圆盘在驱动机构作用下高速旋转，种子在离心力的作用下不断沿径向由内向外滑动，当种子脱离原盘后，继续沿径向运动，在空中散开，均匀撒落到地面上。

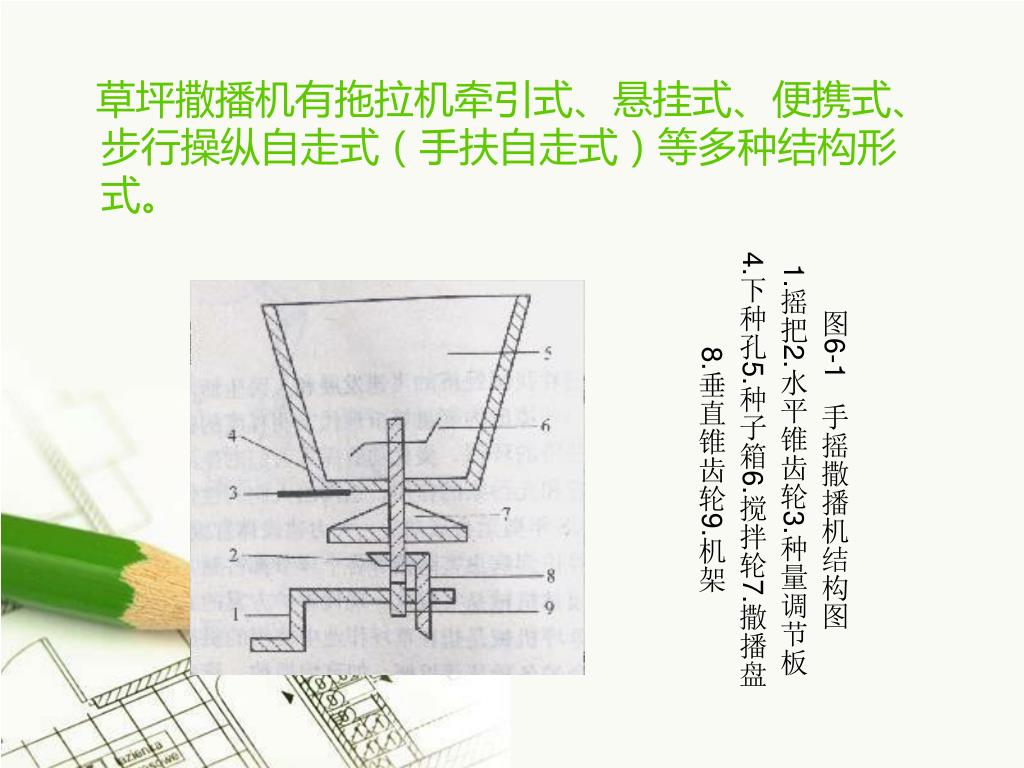

8. 草坪撒播机有拖拉机牵引式、悬挂式、便携式、步行操纵自走式（手扶自走式）等多种结构形式。草坪撒播机有拖拉机牵引式、悬挂式、便携式、步行操纵自走式（手扶自走式）等多种结构形式。 图6-1 手摇撒播机结构图 1.摇把2.水平锥齿轮3.种量调节板 4.下种孔5.种子箱6.搅拌轮7.撒播盘 8.垂直锥齿轮9.机架

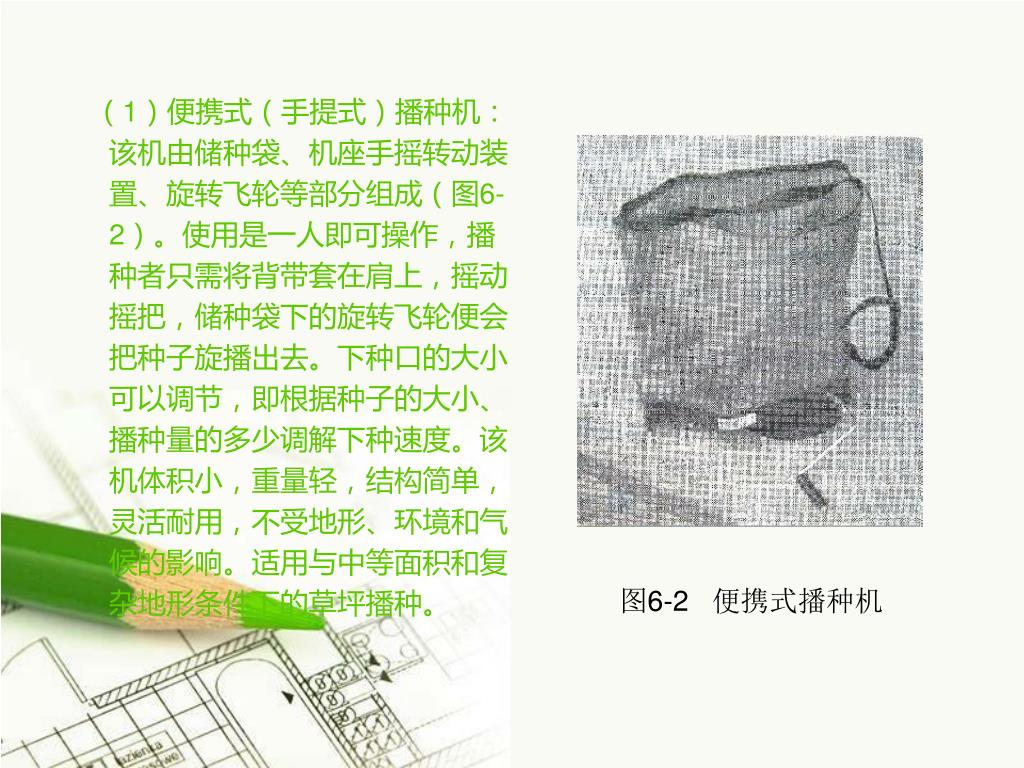

9. （1）便携式（手提式）播种机：该机由储种袋、机座手摇转动装置、旋转飞轮等部分组成（图6-2）。使用是一人即可操作，播种者只需将背带套在肩上，摇动摇把，储种袋下的旋转飞轮便会把种子旋播出去。下种口的大小可以调节，即根据种子的大小、播种量的多少调解下种速度。该机体积小，重量轻，结构简单，灵活耐用，不受地形、环境和气候的影响。适用与中等面积和复杂地形条件下的草坪播种。（1）便携式（手提式）播种机：该机由储种袋、机座手摇转动装置、旋转飞轮等部分组成（图6-2）。使用是一人即可操作，播种者只需将背带套在肩上，摇动摇把，储种袋下的旋转飞轮便会把种子旋播出去。下种口的大小可以调节，即根据种子的大小、播种量的多少调解下种速度。该机体积小，重量轻，结构简单，灵活耐用，不受地形、环境和气候的影响。适用与中等面积和复杂地形条件下的草坪播种。 图6-2 便携式播种机

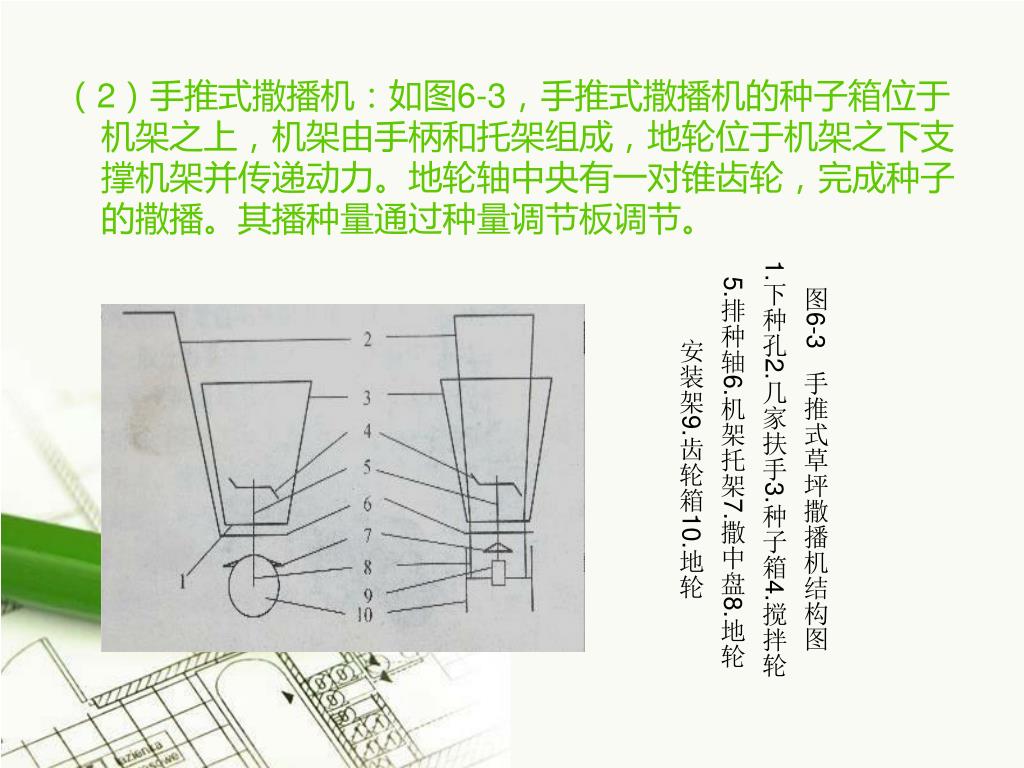

10. （2）手推式撒播机：如图6-3，手推式撒播机的种子箱位于机架之上，机架由手柄和托架组成，地轮位于机架之下支撑机架并传递动力。地轮轴中央有一对锥齿轮，完成种子的撒播。其播种量通过种量调节板调节。（2）手推式撒播机：如图6-3，手推式撒播机的种子箱位于机架之上，机架由手柄和托架组成，地轮位于机架之下支撑机架并传递动力。地轮轴中央有一对锥齿轮，完成种子的撒播。其播种量通过种量调节板调节。 图6-3 手推式草坪撒播机结构图 1.下种孔2.几家扶手3.种子箱4.搅拌轮 5.排种轴6.机架托架7.撒中盘8.地轮 安装架9.齿轮箱10.地轮

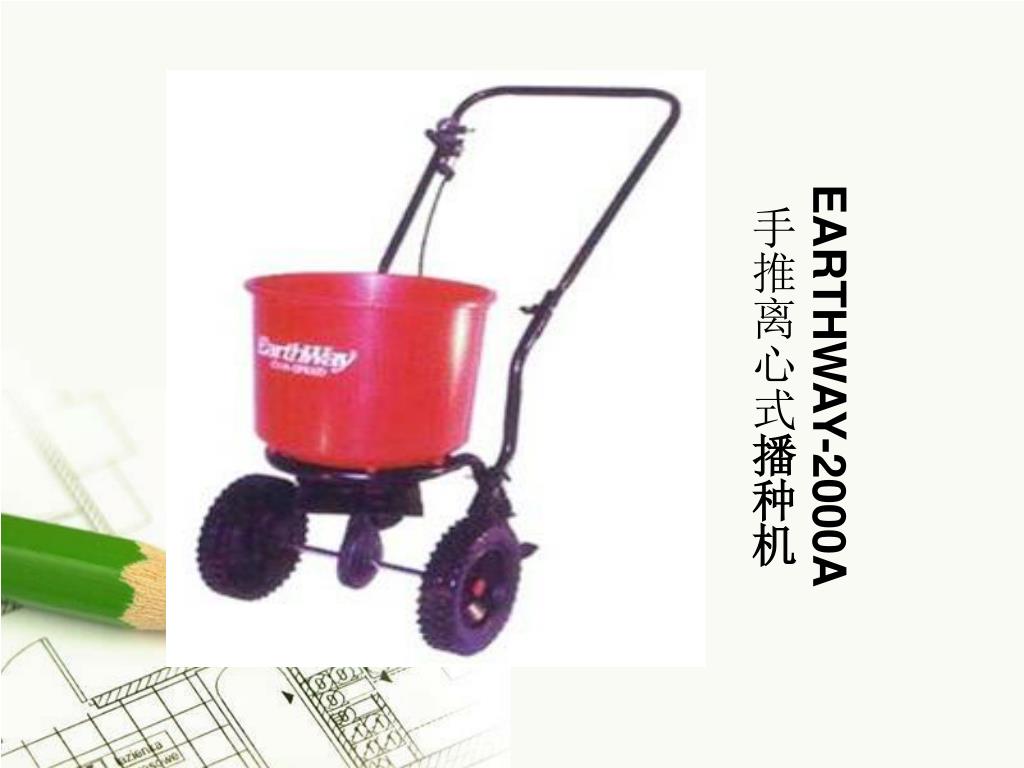

11. EARTHWAY-2000A 手推离心式播种机

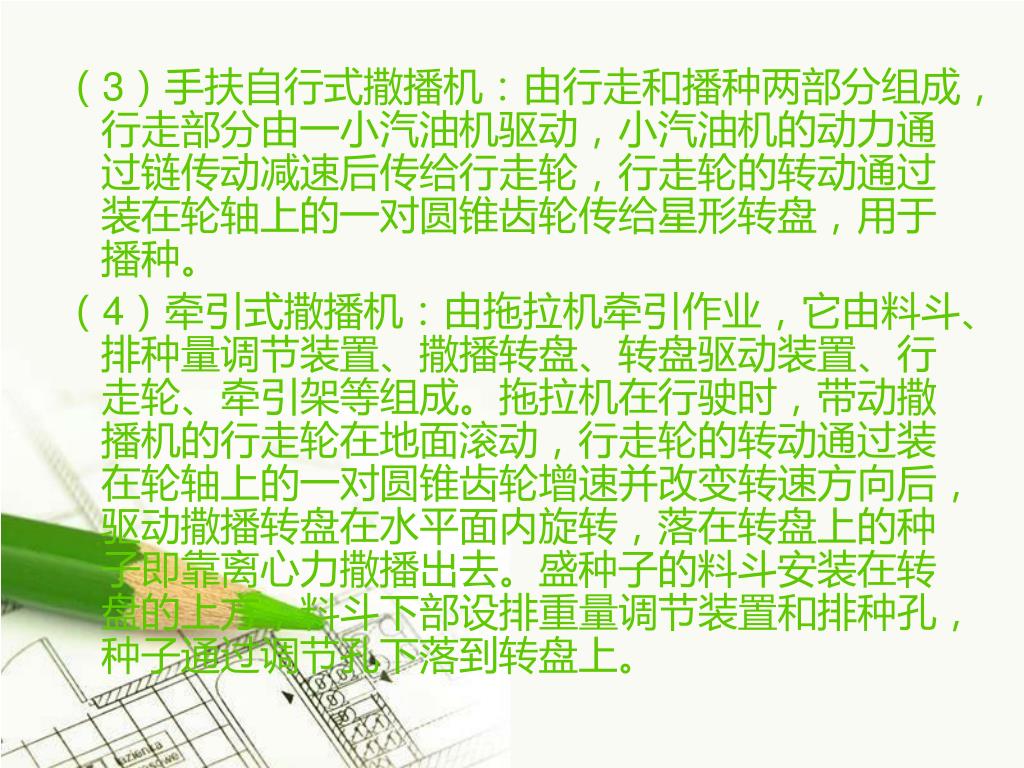

12. （3）手扶自行式撒播机：由行走和播种两部分组成，行走部分由一小汽油机驱动，小汽油机的动力通过链传动减速后传给行走轮，行走轮的转动通过装在轮轴上的一对圆锥齿轮传给星形转盘，用于播种。（3）手扶自行式撒播机：由行走和播种两部分组成，行走部分由一小汽油机驱动，小汽油机的动力通过链传动减速后传给行走轮，行走轮的转动通过装在轮轴上的一对圆锥齿轮传给星形转盘，用于播种。 （4）牵引式撒播机：由拖拉机牵引作业，它由料斗、排种量调节装置、撒播转盘、转盘驱动装置、行走轮、牵引架等组成。拖拉机在行驶时，带动撒播机的行走轮在地面滚动，行走轮的转动通过装在轮轴上的一对圆锥齿轮增速并改变转速方向后，驱动撒播转盘在水平面内旋转，落在转盘上的种子即靠离心力撒播出去。盛种子的料斗安装在转盘的上方，料斗下部设排重量调节装置和排种孔，种子通过调节孔下落到转盘上。

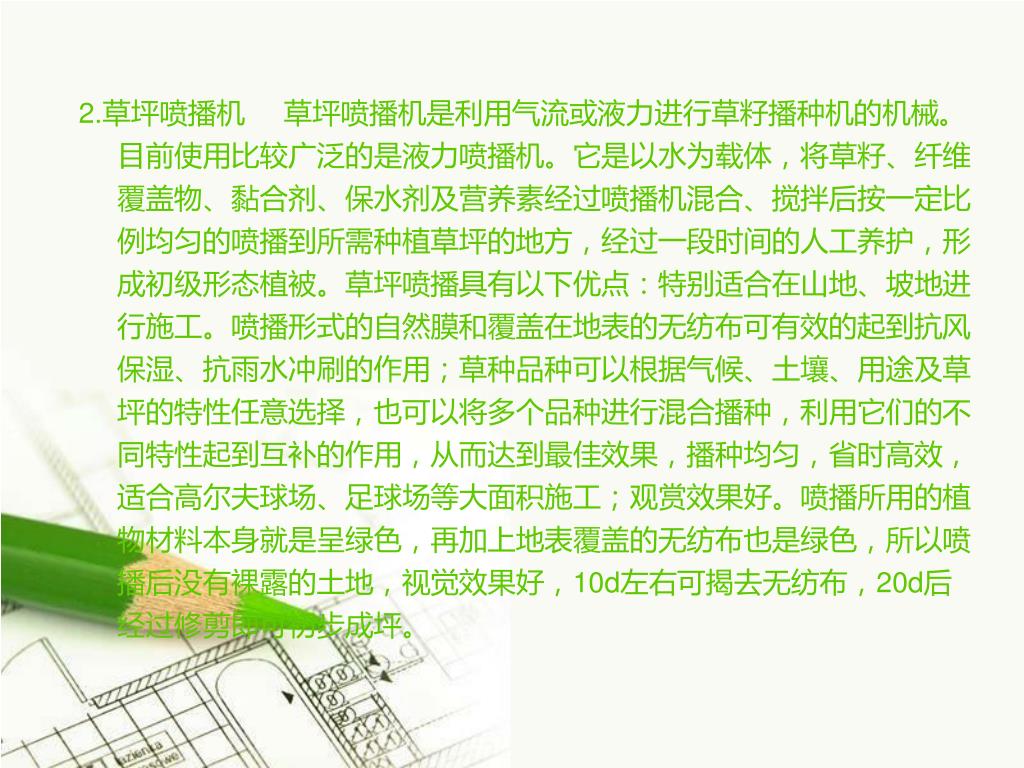

13. 2.草坪喷播机 草坪喷播机是利用气流或液力进行草籽播种机的机械。目前使用比较广泛的是液力喷播机。它是以水为载体，将草籽、纤维覆盖物、黏合剂、保水剂及营养素经过喷播机混合、搅拌后按一定比例均匀的喷播到所需种植草坪的地方，经过一段时间的人工养护，形成初级形态植被。草坪喷播具有以下优点：特别适合在山地、坡地进行施工。喷播形式的自然膜和覆盖在地表的无纺布可有效的起到抗风保湿、抗雨水冲刷的作用；草种品种可以根据气候、土壤、用途及草坪的特性任意选择，也可以将多个品种进行混合播种，利用它们的不同特性起到互补的作用，从而达到最佳效果，播种均匀，省时高效，适合高尔夫球场、足球场等大面积施工；观赏效果好。喷播所用的植物材料本身就是呈绿色，再加上地表覆盖的无纺布也是绿色，所以喷播后没有裸露的土地，视觉效果好，10d左右可揭去无纺布，20d后经过修剪即可初步成坪。

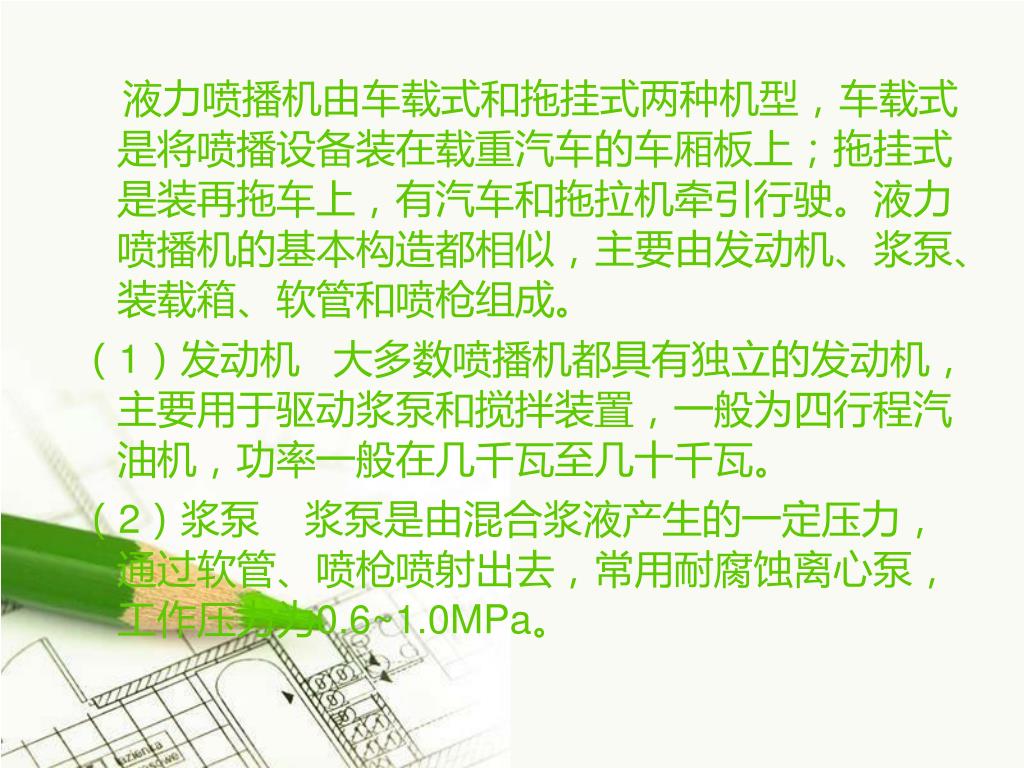

14. 液力喷播机由车载式和拖挂式两种机型，车载式是将喷播设备装在载重汽车的车厢板上；拖挂式是装再拖车上，有汽车和拖拉机牵引行驶。液力喷播机的基本构造都相似，主要由发动机、浆泵、装载箱、软管和喷枪组成。液力喷播机由车载式和拖挂式两种机型，车载式是将喷播设备装在载重汽车的车厢板上；拖挂式是装再拖车上，有汽车和拖拉机牵引行驶。液力喷播机的基本构造都相似，主要由发动机、浆泵、装载箱、软管和喷枪组成。 （1）发动机 大多数喷播机都具有独立的发动机，主要用于驱动浆泵和搅拌装置，一般为四行程汽油机，功率一般在几千瓦至几十千瓦。 （2）浆泵 浆泵是由混合浆液产生的一定压力，通过软管、喷枪喷射出去，常用耐腐蚀离心泵，工作压力为0.6~1.0MPa。

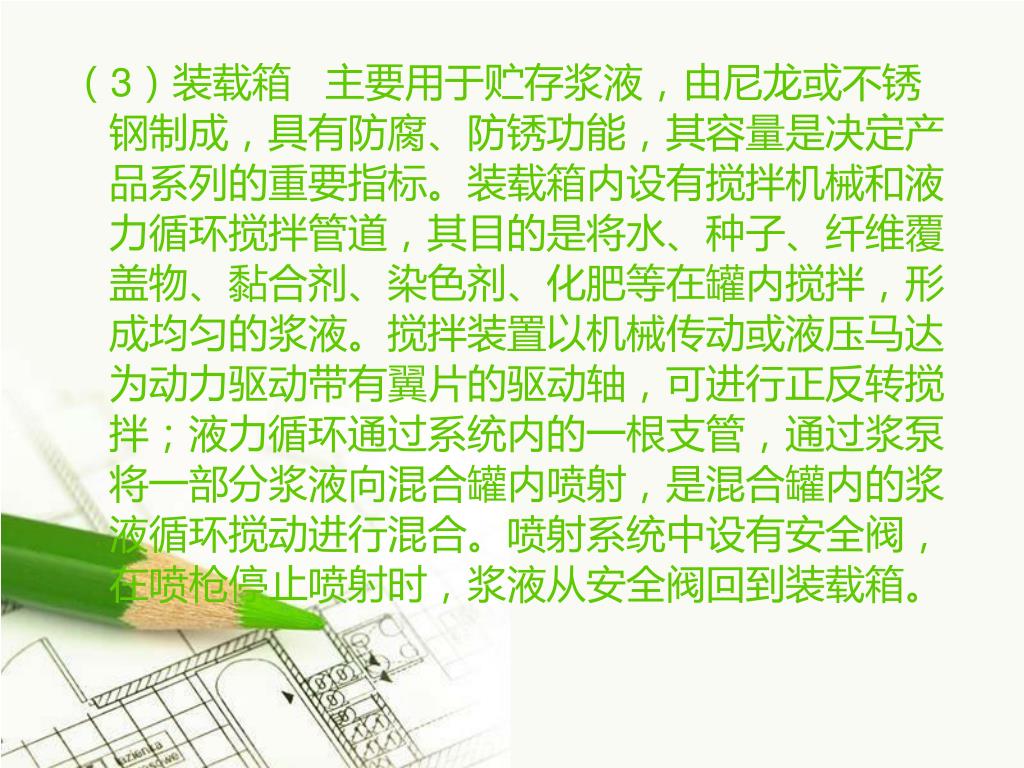

15. （3）装载箱 主要用于贮存浆液，由尼龙或不锈钢制成，具有防腐、防锈功能，其容量是决定产品系列的重要指标。装载箱内设有搅拌机械和液力循环搅拌管道，其目的是将水、种子、纤维覆盖物、黏合剂、染色剂、化肥等在罐内搅拌，形成均匀的浆液。搅拌装置以机械传动或液压马达为动力驱动带有翼片的驱动轴，可进行正反转搅拌；液力循环通过系统内的一根支管，通过浆泵将一部分浆液向混合罐内喷射，是混合罐内的浆液循环搅动进行混合。喷射系统中设有安全阀，在喷枪停止喷射时，浆液从安全阀回到装载箱。

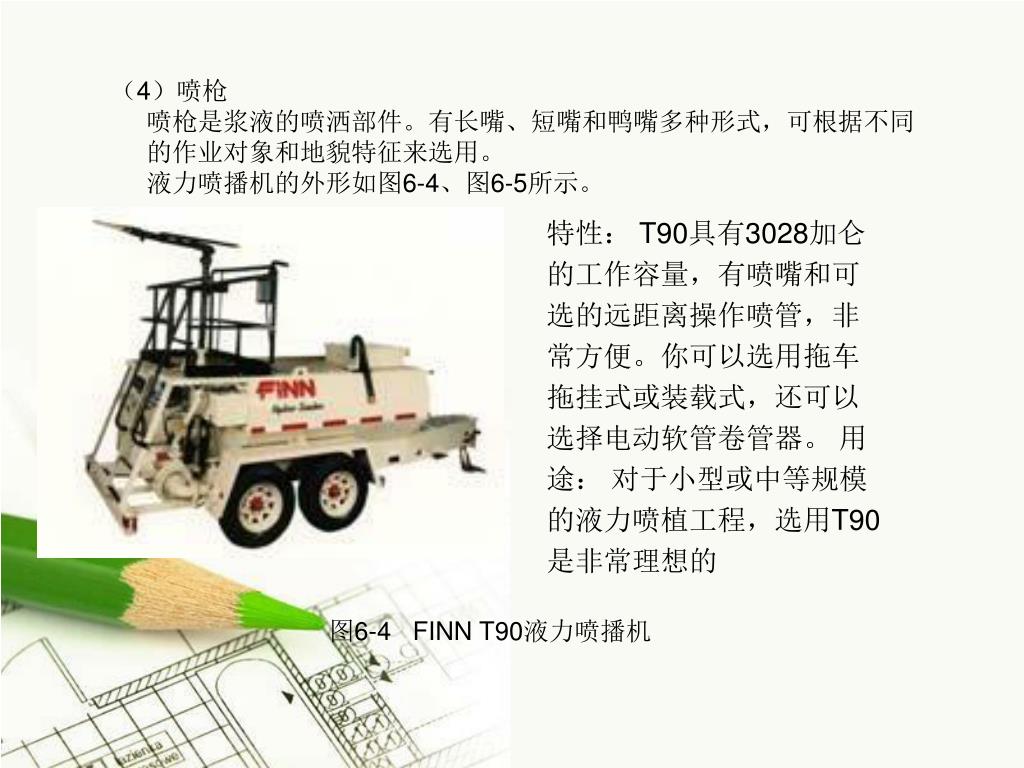

16. （4）喷枪 喷枪是浆液的喷洒部件。有长嘴、短嘴和鸭嘴多种形式，可根据不同 的作业对象和地貌特征来选用。 液力喷播机的外形如图6-4、图6-5所示。 特性： T90具有3028加仑的工作容量，有喷嘴和可选的远距离操作喷管，非常方便。你可以选用拖车拖挂式或装载式，还可以选择电动软管卷管器。 用途： 对于小型或中等规模的液力喷植工程，选用T90是非常理想的 图6-4 FINN T90液力喷播机

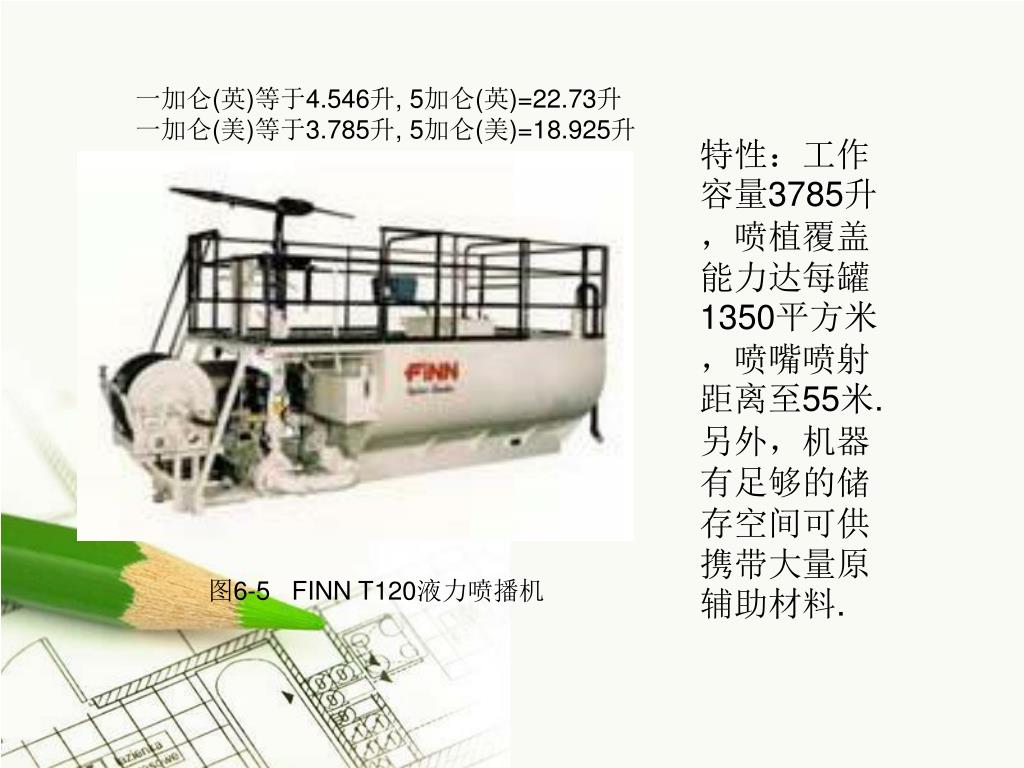

17. 一加仑(英)等于4.546升, 5加仑(英)=22.73升 一加仑(美)等于3.785升, 5加仑(美)=18.925升 特性：工作容量3785升，喷植覆盖能力达每罐1350平方米，喷嘴喷射距离至55米. 另外，机器有足够的储存空间可供携带大量原辅助材料. 图6-5 FINN T120液力喷播机

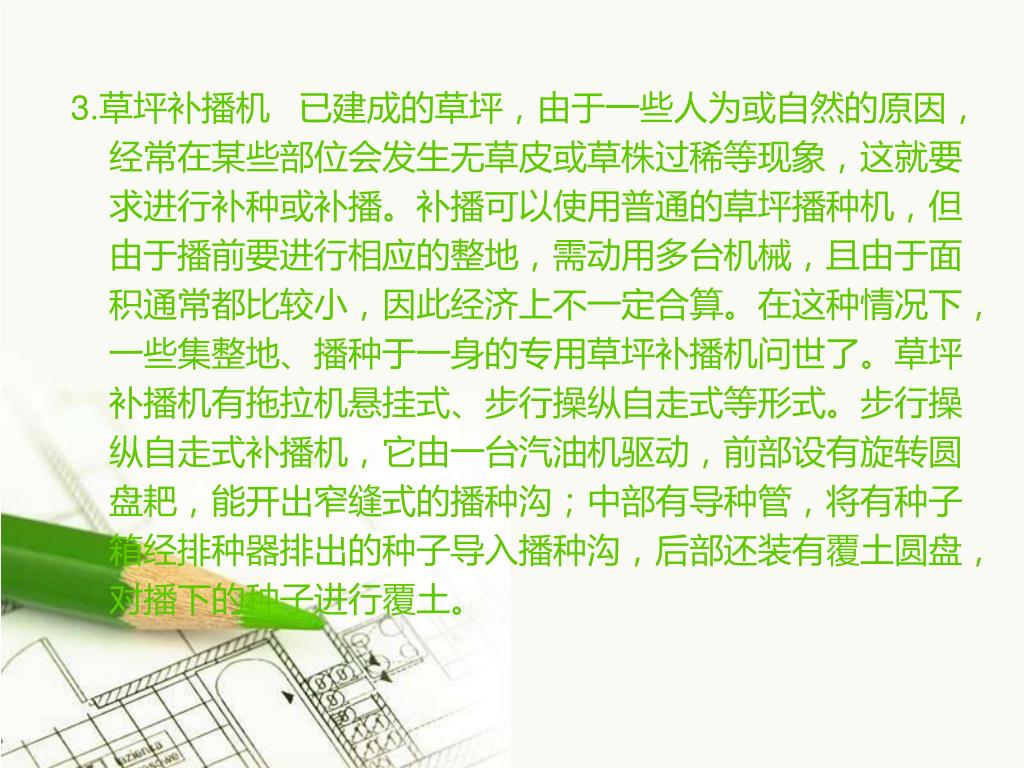

18. 3.草坪补播机 已建成的草坪，由于一些人为或自然的原因，经常在某些部位会发生无草皮或草株过稀等现象，这就要求进行补种或补播。补播可以使用普通的草坪播种机，但由于播前要进行相应的整地，需动用多台机械，且由于面积通常都比较小，因此经济上不一定合算。在这种情况下，一些集整地、播种于一身的专用草坪补播机问世了。草坪补播机有拖拉机悬挂式、步行操纵自走式等形式。步行操纵自走式补播机，它由一台汽油机驱动，前部设有旋转圆盘耙，能开出窄缝式的播种沟；中部有导种管，将有种子箱经排种器排出的种子导入播种沟，后部还装有覆土圆盘，对播下的种子进行覆土。

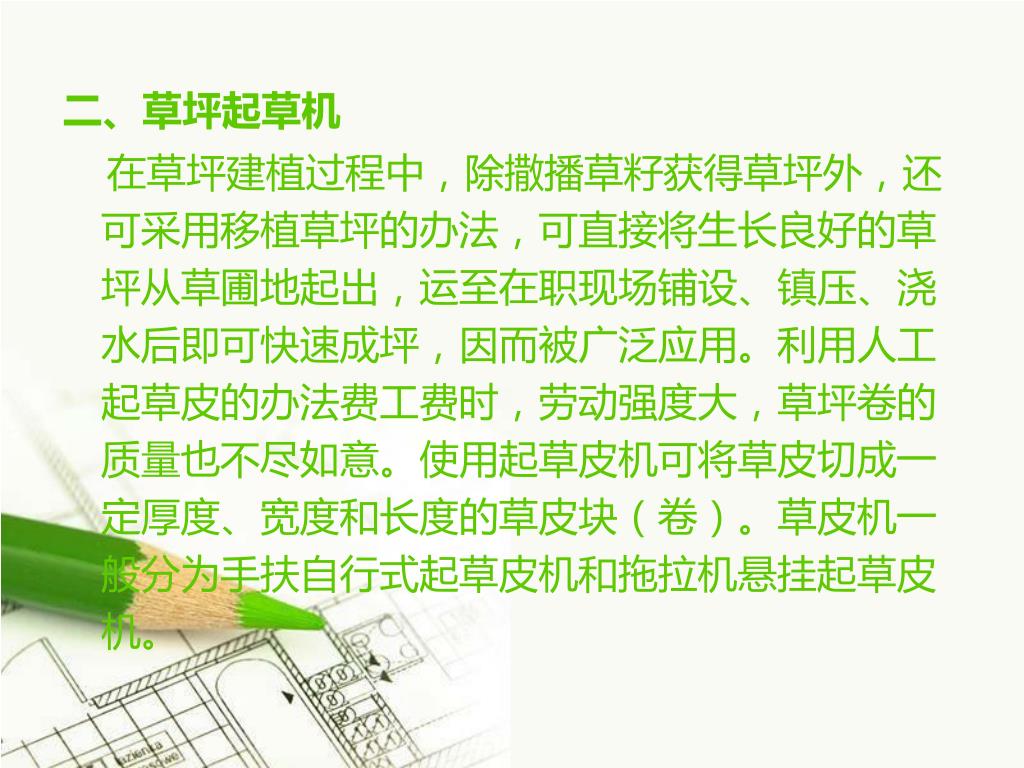

19. 二、草坪起草机 在草坪建植过程中，除撒播草籽获得草坪外，还可采用移植草坪的办法，可直接将生长良好的草坪从草圃地起出，运至在职现场铺设、镇压、浇水后即可快速成坪，因而被广泛应用。利用人工起草皮的办法费工费时，劳动强度大，草坪卷的质量也不尽如意。使用起草皮机可将草皮切成一定厚度、宽度和长度的草皮块（卷）。草皮机一般分为手扶自行式起草皮机和拖拉机悬挂起草皮机。

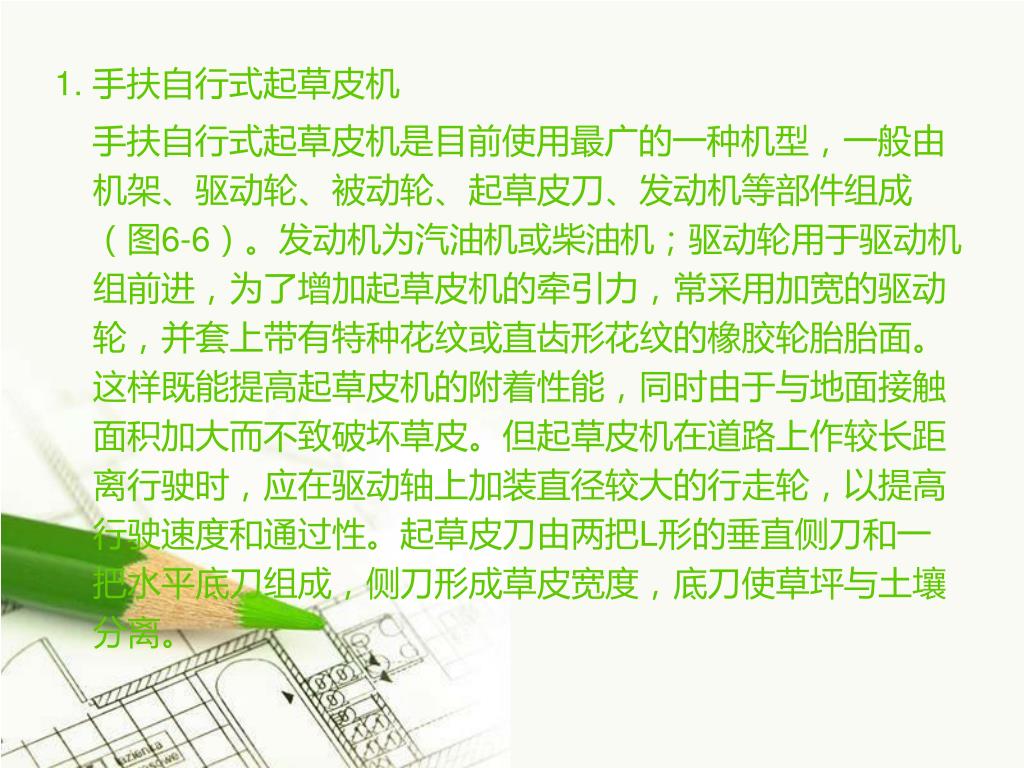

20. 1. 手扶自行式起草皮机 手扶自行式起草皮机是目前使用最广的一种机型，一般由机架、驱动轮、被动轮、起草皮刀、发动机等部件组成（图6-6）。发动机为汽油机或柴油机；驱动轮用于驱动机组前进，为了增加起草皮机的牵引力，常采用加宽的驱动轮，并套上带有特种花纹或直齿形花纹的橡胶轮胎胎面。这样既能提高起草皮机的附着性能，同时由于与地面接触面积加大而不致破坏草皮。但起草皮机在道路上作较长距离行驶时，应在驱动轴上加装直径较大的行走轮，以提高行驶速度和通过性。起草皮刀由两把L形的垂直侧刀和一把水平底刀组成，侧刀形成草皮宽度，底刀使草坪与土壤分离。

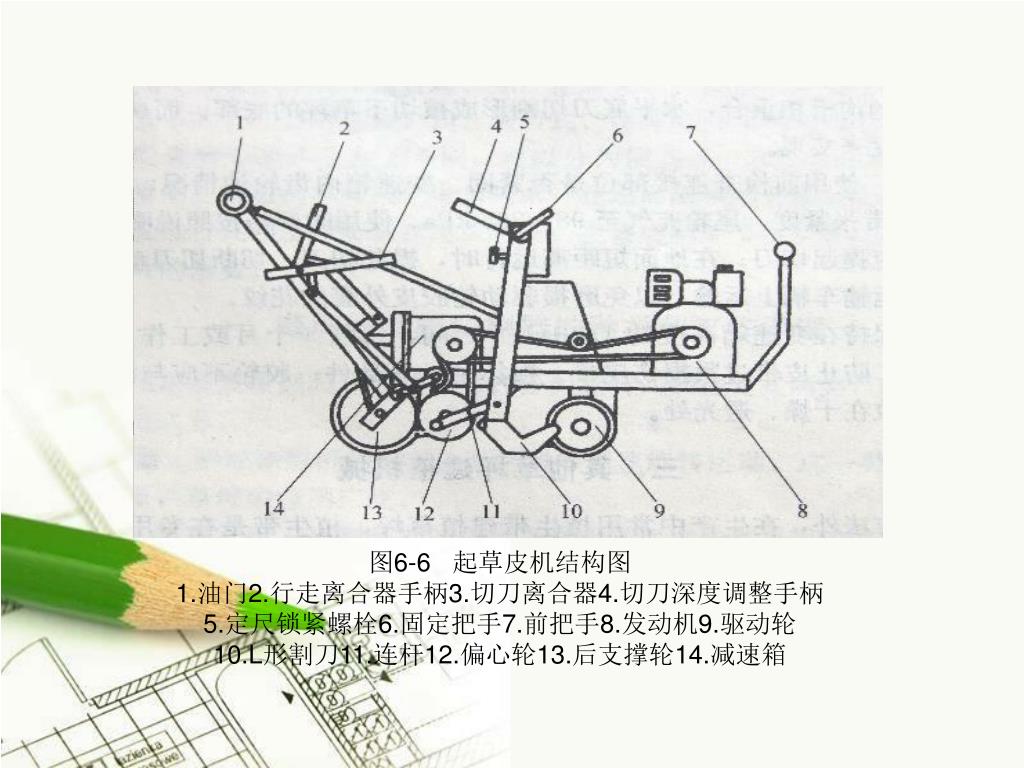

21. 图6-6 起草皮机结构图 1.油门2.行走离合器手柄3.切刀离合器4.切刀深度调整手柄 5.定尺锁紧螺栓6.固定把手7.前把手8.发动机9.驱动轮 10.L形割刀11.连杆12.偏心轮13.后支撑轮14.减速箱

22. 工作时，发动机的动力通过带和链传动或齿轮传动，驱动位于铲刀前面的驱动轮，使起草皮机行走。进行起草皮作业时，首先调节切刀深度达到规定的要求，L形切刀用其前刃将未起草皮和已起草皮分开，水平底刀将草皮于地表分开，根据需要长度金可用铲刀将草皮铲断，根据铺植和运输的需要打卷（图6-7）。手扶式起草皮机技术参数见表6-2。工作时，发动机的动力通过带和链传动或齿轮传动，驱动位于铲刀前面的驱动轮，使起草皮机行走。进行起草皮作业时，首先调节切刀深度达到规定的要求，L形切刀用其前刃将未起草皮和已起草皮分开，水平底刀将草皮于地表分开，根据需要长度金可用铲刀将草皮铲断，根据铺植和运输的需要打卷（图6-7）。手扶式起草皮机技术参数见表6-2。 图6-7 起草皮机工作原理 1.起下的草皮2.后轮3.垂直刀4.前驱动轮5.水平刀

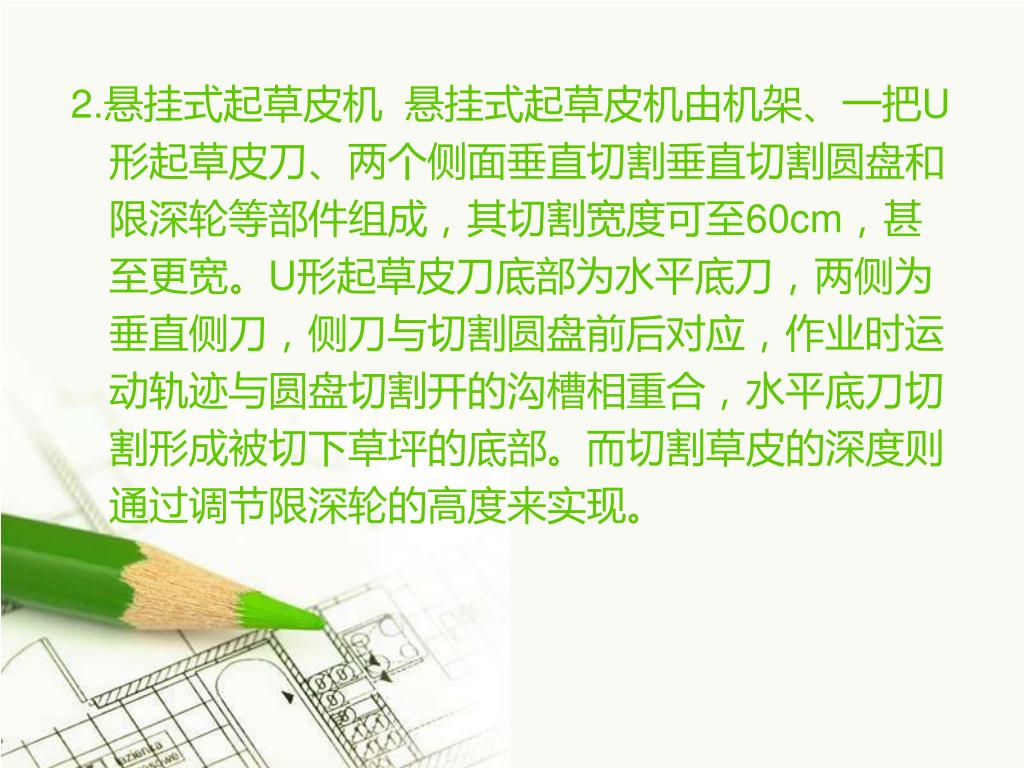

23. 2.悬挂式起草皮机 悬挂式起草皮机由机架、一把U形起草皮刀、两个侧面垂直切割垂直切割圆盘和限深轮等部件组成，其切割宽度可至60cm，甚至更宽。U形起草皮刀底部为水平底刀，两侧为垂直侧刀，侧刀与切割圆盘前后对应，作业时运动轨迹与圆盘切割开的沟槽相重合，水平底刀切割形成被切下草坪的底部。而切割草皮的深度则通过调节限深轮的高度来实现。

24. 3. 使用及保养 使用前检查连接部位是否紧固、变速箱内齿轮油情况，对各润滑点加注润滑油，调节V形皮带张紧度，尾轮充气至98-295kPa。使用时严格按照说明书进行操作，特别注意停止作业时，应提起切刀；在地面短距离运行时，提起切刀，切断切刀动力，慢速行走；长距离运输时应装在运输车辆上运输，一面磨损驱动轮胶皮外套的花纹。变速箱油面应保持在变速箱高度的1/3~1/2之间，每隔3个月或工作150h更换齿轮油；经常调节皮带张力，防止皮带过紧损伤皮带、损坏轴承等部件；胶轮不应与油、化学药品接触，防止加速老化，存放在干燥、避光处。

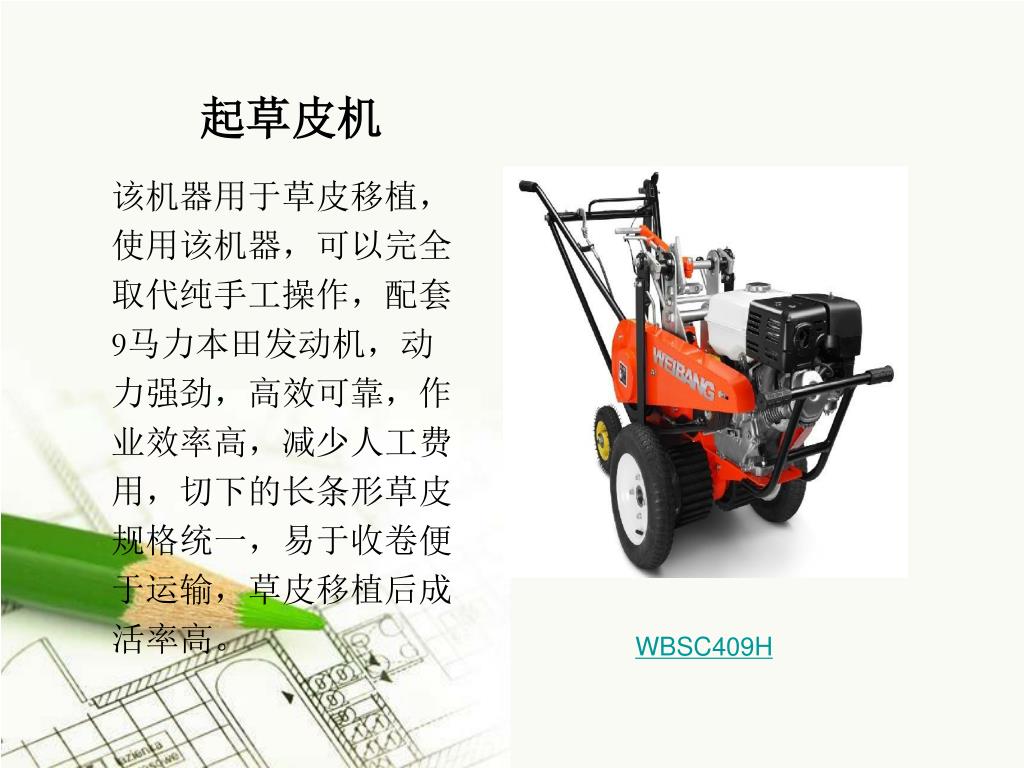

25. 起草皮机 该机器用于草皮移植，使用该机器，可以完全取代纯手工操作，配套9马力本田发动机，动力强劲，高效可靠，作业效率高，减少人工费用，切下的长条形草皮规格统一，易于收卷便于运输，草皮移植后成活率高。 WBSC409H

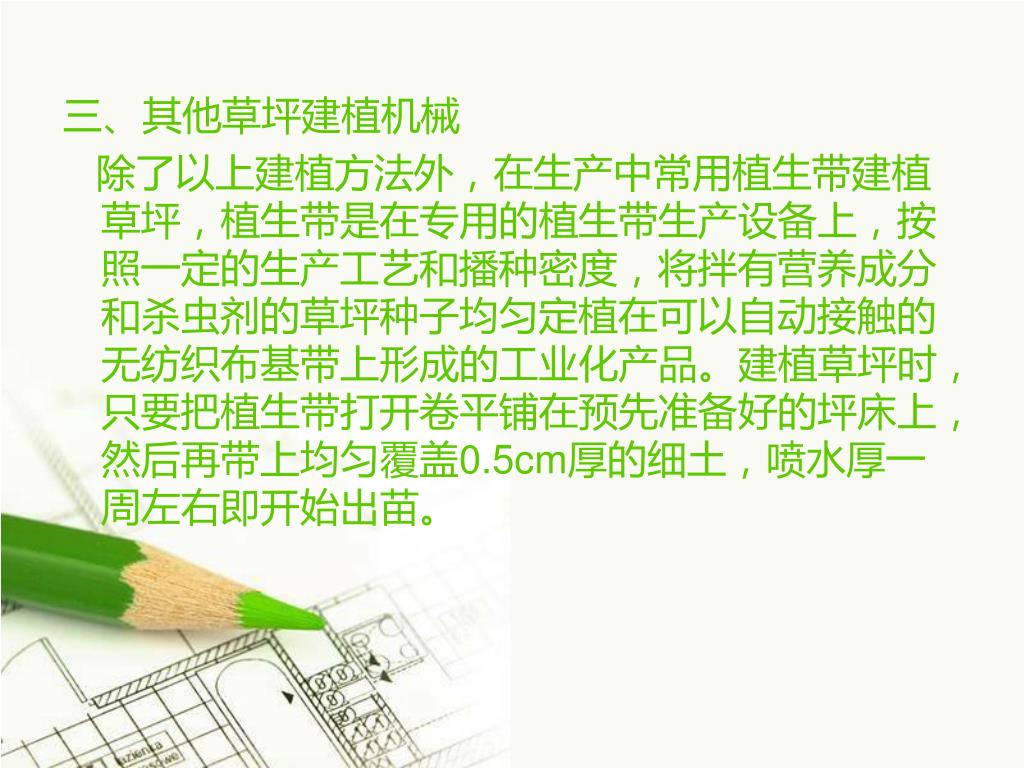

26. 三、其他草坪建植机械 除了以上建植方法外，在生产中常用植生带建植草坪，植生带是在专用的植生带生产设备上，按照一定的生产工艺和播种密度，将拌有营养成分和杀虫剂的草坪种子均匀定植在可以自动接触的无纺织布基带上形成的工业化产品。建植草坪时，只要把植生带打开卷平铺在预先准备好的坪床上，然后再带上均匀覆盖0.5cm厚的细土，喷水厚一周左右即开始出苗。

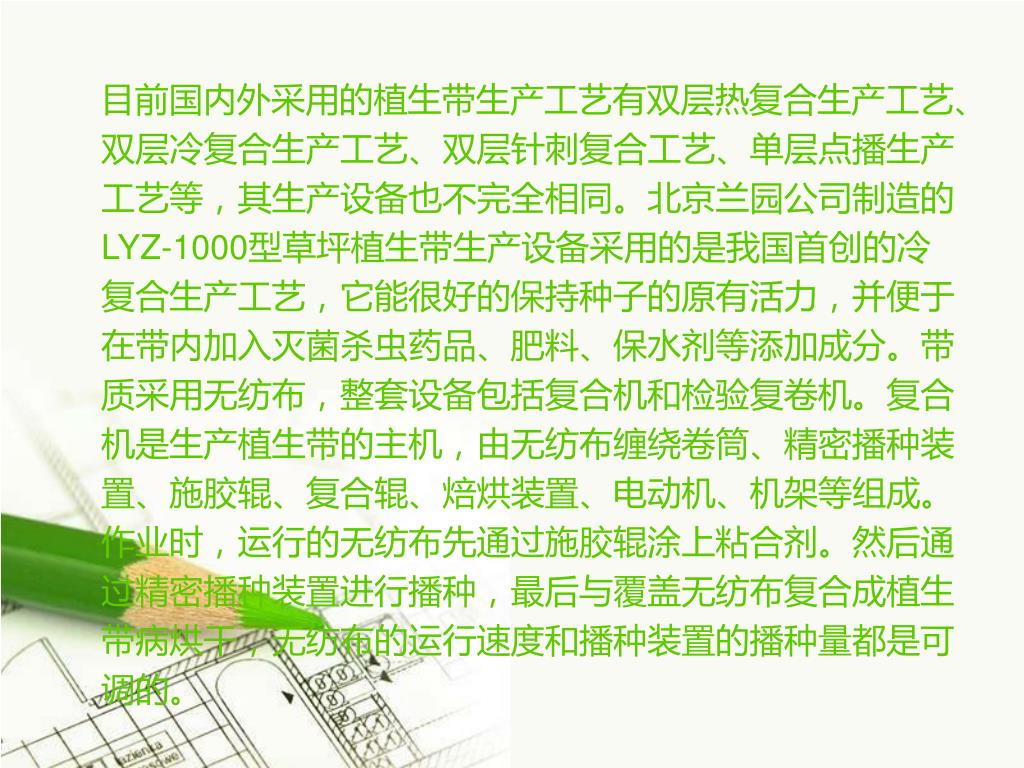

27. 目前国内外采用的植生带生产工艺有双层热复合生产工艺、双层冷复合生产工艺、双层针刺复合工艺、单层点播生产工艺等，其生产设备也不完全相同。北京兰园公司制造的LYZ-1000型草坪植生带生产设备采用的是我国首创的冷复合生产工艺，它能很好的保持种子的原有活力，并便于在带内加入灭菌杀虫药品、肥料、保水剂等添加成分。带质采用无纺布，整套设备包括复合机和检验复卷机。复合机是生产植生带的主机，由无纺布缠绕卷筒、精密播种装置、施胶辊、复合辊、焙烘装置、电动机、机架等组成。作业时，运行的无纺布先通过施胶辊涂上粘合剂。然后通过精密播种装置进行播种，最后与覆盖无纺布复合成植生带病烘干，无纺布的运行速度和播种装置的播种量都是可调的。目前国内外采用的植生带生产工艺有双层热复合生产工艺、双层冷复合生产工艺、双层针刺复合工艺、单层点播生产工艺等，其生产设备也不完全相同。北京兰园公司制造的LYZ-1000型草坪植生带生产设备采用的是我国首创的冷复合生产工艺，它能很好的保持种子的原有活力，并便于在带内加入灭菌杀虫药品、肥料、保水剂等添加成分。带质采用无纺布，整套设备包括复合机和检验复卷机。复合机是生产植生带的主机，由无纺布缠绕卷筒、精密播种装置、施胶辊、复合辊、焙烘装置、电动机、机架等组成。作业时，运行的无纺布先通过施胶辊涂上粘合剂。然后通过精密播种装置进行播种，最后与覆盖无纺布复合成植生带病烘干，无纺布的运行速度和播种装置的播种量都是可调的。

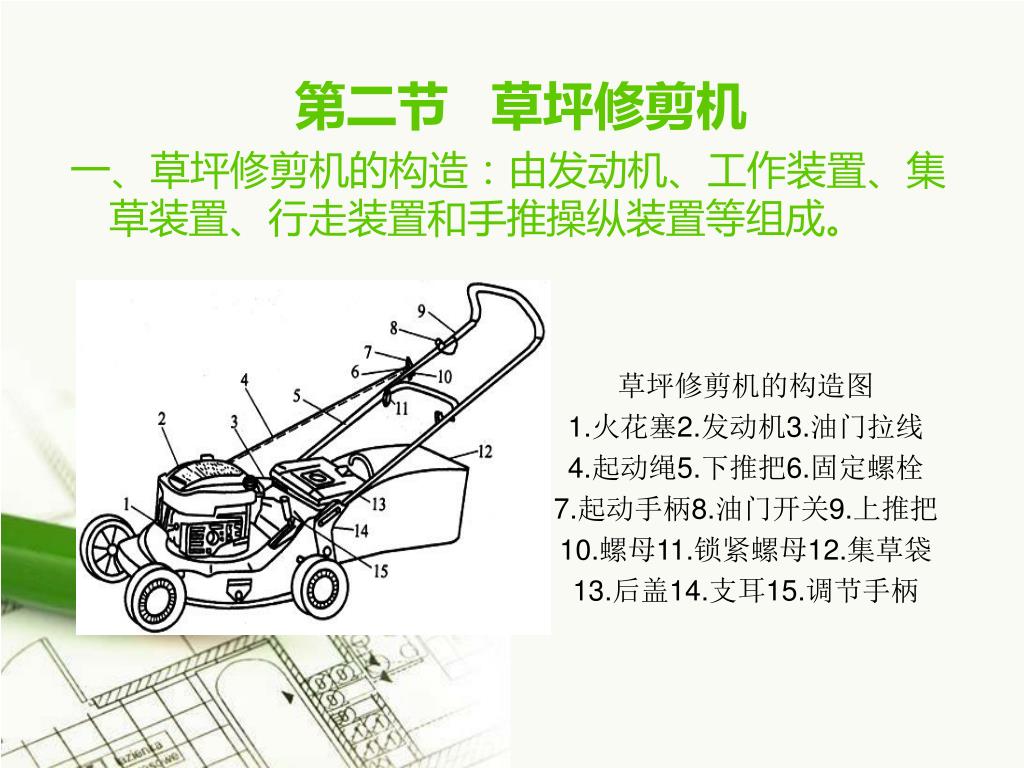

28. 第二节 草坪修剪机 一、草坪修剪机的构造：由发动机、工作装置、集草装置、行走装置和手推操纵装置等组成。 草坪修剪机的构造图 1.火花塞2.发动机3.油门拉线 4.起动绳5.下推把6.固定螺栓 7.起动手柄8.油门开关9.上推把10.螺母11.锁紧螺母12.集草袋 13.后盖14.支耳15.调节手柄

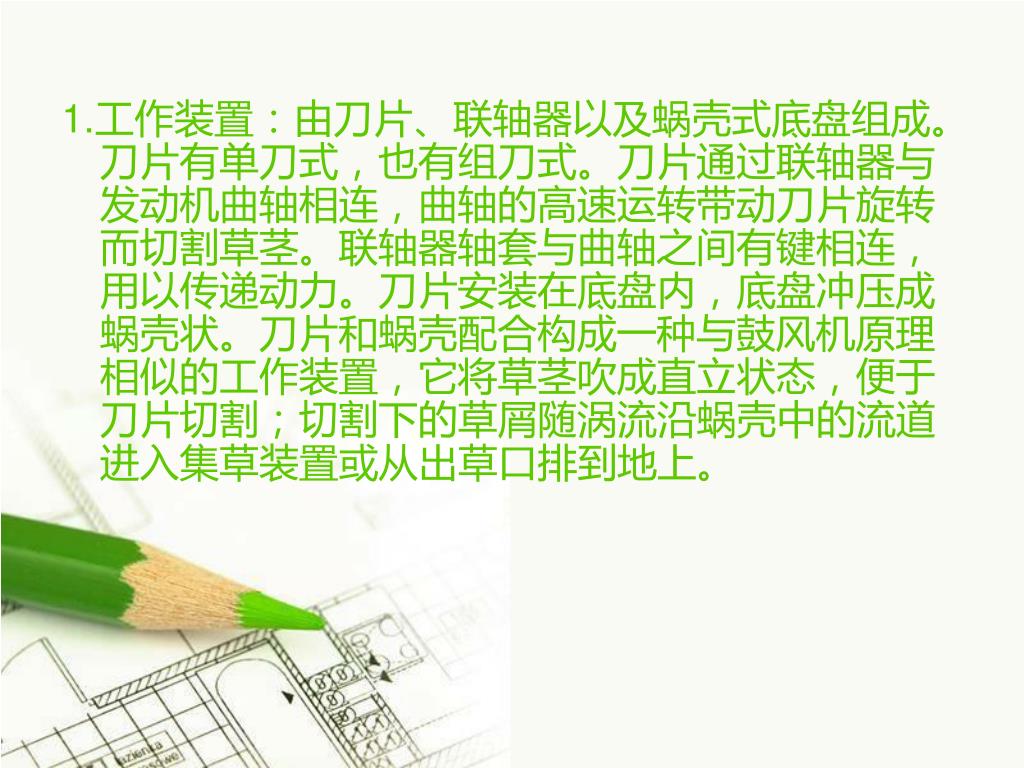

29. 1.工作装置：由刀片、联轴器以及蜗壳式底盘组成。刀片有单刀式，也有组刀式。刀片通过联轴器与发动机曲轴相连，曲轴的高速运转带动刀片旋转而切割草茎。联轴器轴套与曲轴之间有键相连，用以传递动力。刀片安装在底盘内，底盘冲压成蜗壳状。刀片和蜗壳配合构成一种与鼓风机原理相似的工作装置，它将草茎吹成直立状态，便于刀片切割；切割下的草屑随涡流沿蜗壳中的流道进入集草装置或从出草口排到地上。1.工作装置：由刀片、联轴器以及蜗壳式底盘组成。刀片有单刀式，也有组刀式。刀片通过联轴器与发动机曲轴相连，曲轴的高速运转带动刀片旋转而切割草茎。联轴器轴套与曲轴之间有键相连，用以传递动力。刀片安装在底盘内，底盘冲压成蜗壳状。刀片和蜗壳配合构成一种与鼓风机原理相似的工作装置，它将草茎吹成直立状态，便于刀片切割；切割下的草屑随涡流沿蜗壳中的流道进入集草装置或从出草口排到地上。

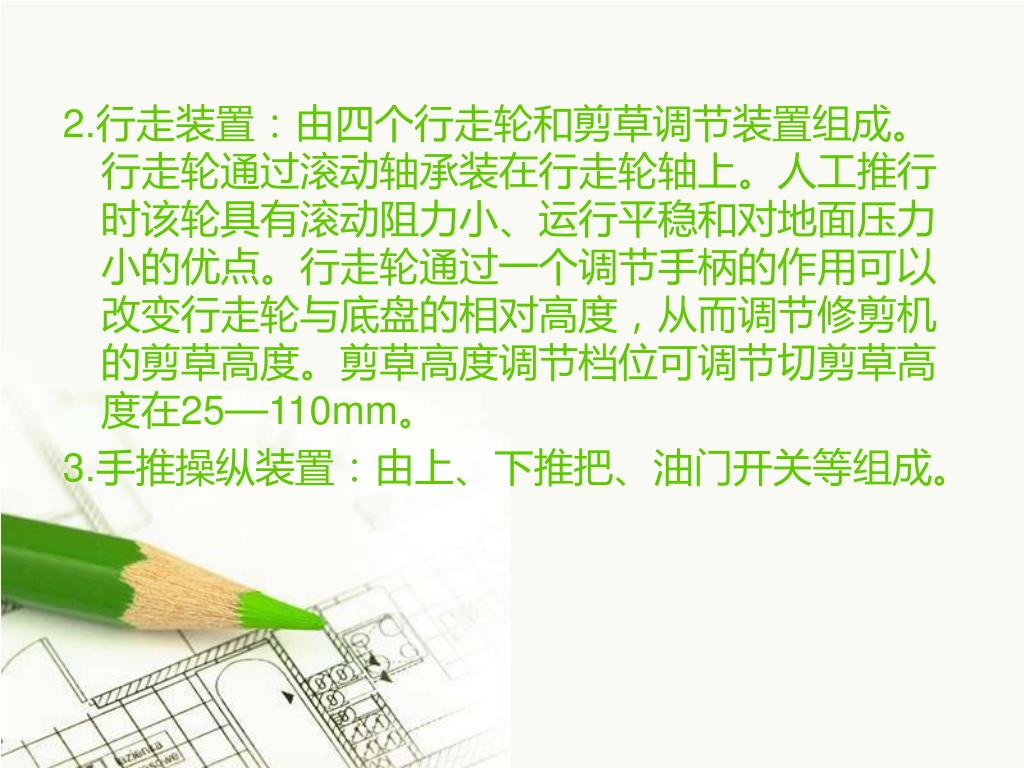

30. 2.行走装置：由四个行走轮和剪草调节装置组成。行走轮通过滚动轴承装在行走轮轴上。人工推行时该轮具有滚动阻力小、运行平稳和对地面压力小的优点。行走轮通过一个调节手柄的作用可以改变行走轮与底盘的相对高度，从而调节修剪机的剪草高度。剪草高度调节档位可调节切剪草高度在25—110mm。2.行走装置：由四个行走轮和剪草调节装置组成。行走轮通过滚动轴承装在行走轮轴上。人工推行时该轮具有滚动阻力小、运行平稳和对地面压力小的优点。行走轮通过一个调节手柄的作用可以改变行走轮与底盘的相对高度，从而调节修剪机的剪草高度。剪草高度调节档位可调节切剪草高度在25—110mm。 3.手推操纵装置：由上、下推把、油门开关等组成。

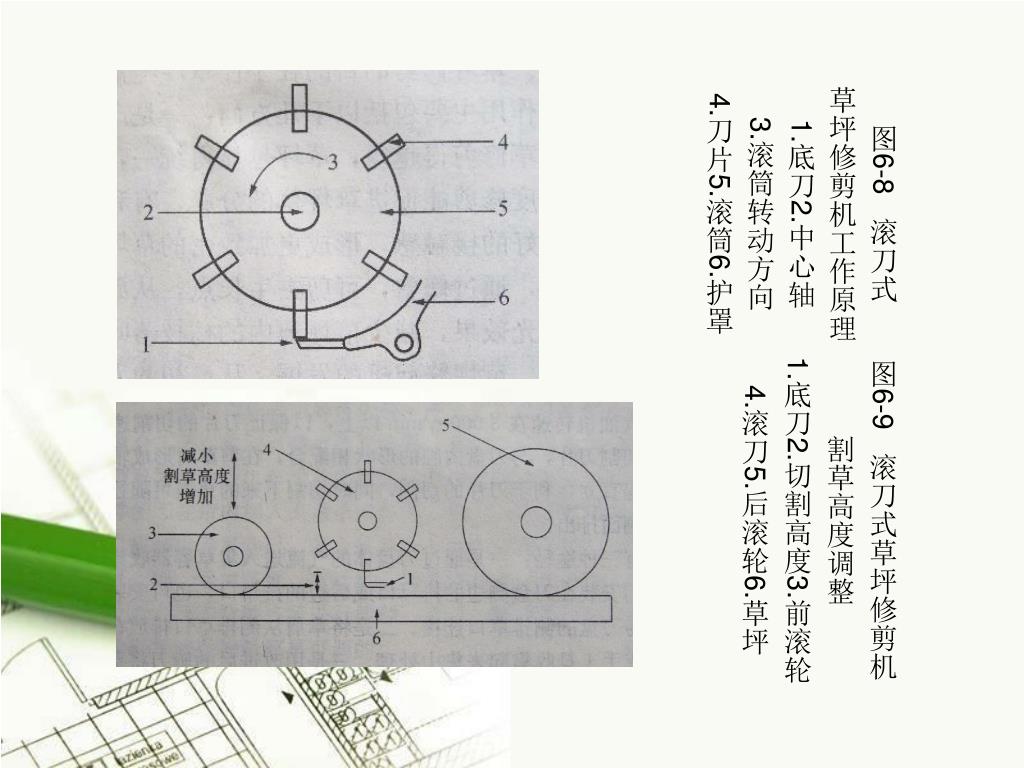

31. 图6-8 滚刀式 草坪修剪机工作原理 1.底刀2.中心轴 3.滚筒转动方向 4.刀片5.滚筒6.护罩 图6-9 滚刀式草坪修剪机 割草高度调整 1.底刀2.切割高度3.前滚轮 4.滚刀5.后滚轮6.草坪

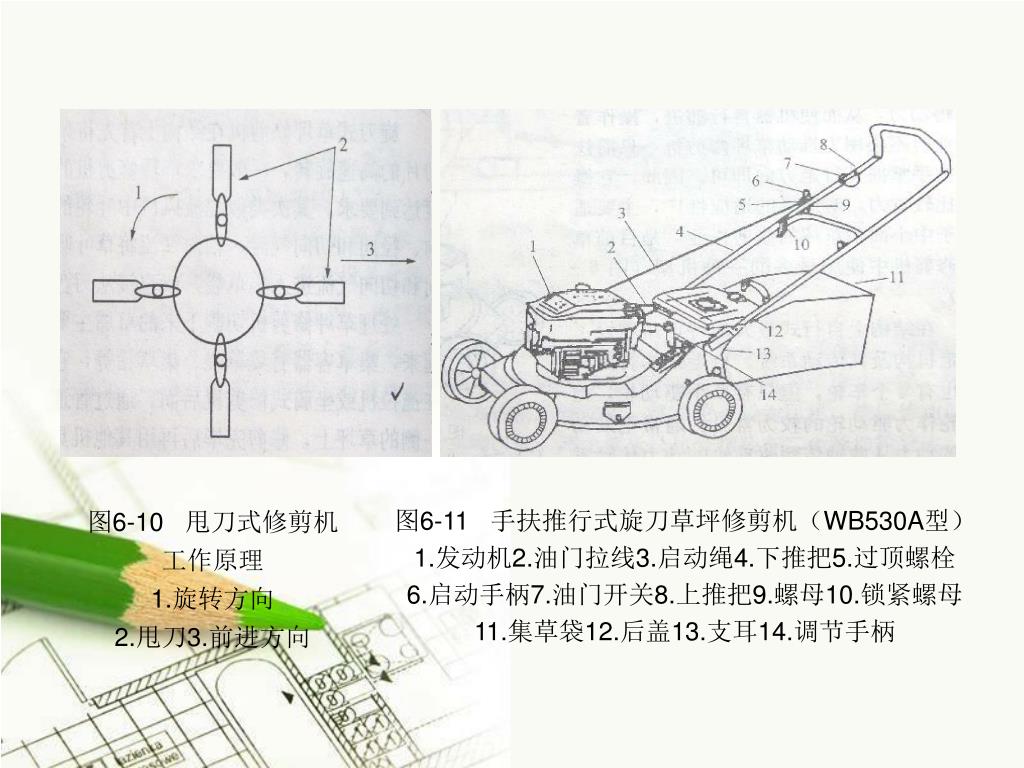

32. 图6-10 甩刀式修剪机 工作原理 1.旋转方向 2.甩刀3.前进方向 图6-11 手扶推行式旋刀草坪修剪机（WB530A型） 1.发动机2.油门拉线3.启动绳4.下推把5.过顶螺栓 6.启动手柄7.油门开关8.上推把9.螺母10.锁紧螺母 11.集草袋12.后盖13.支耳14.调节手柄

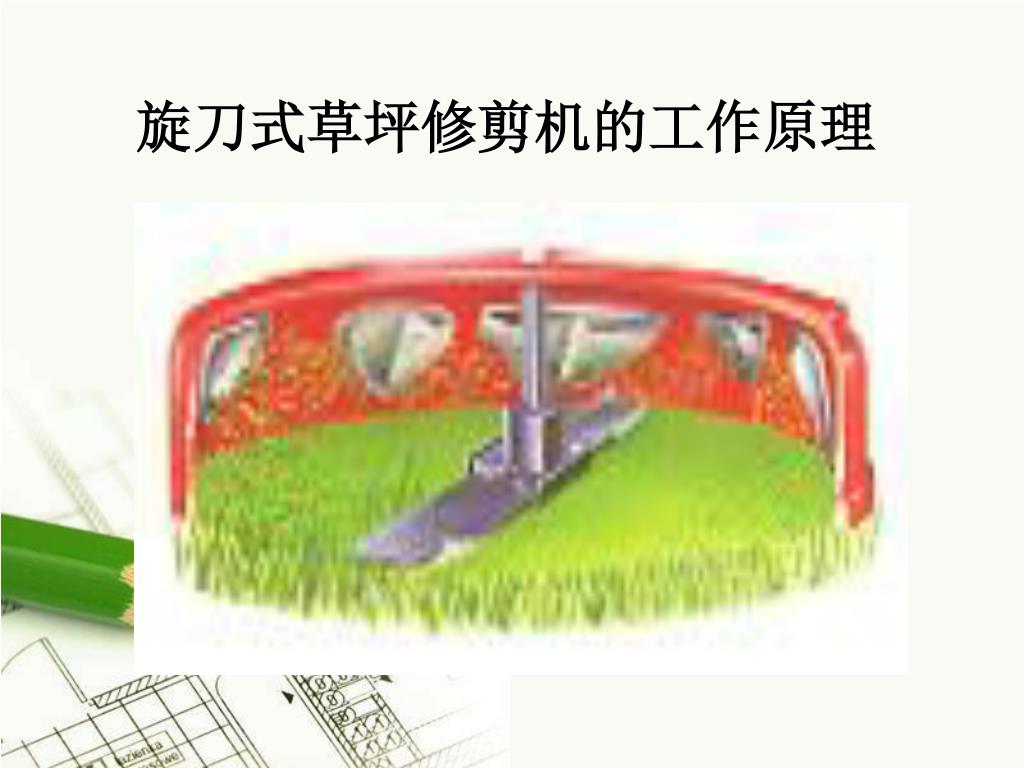

33. 旋刀式草坪修剪机的工作原理

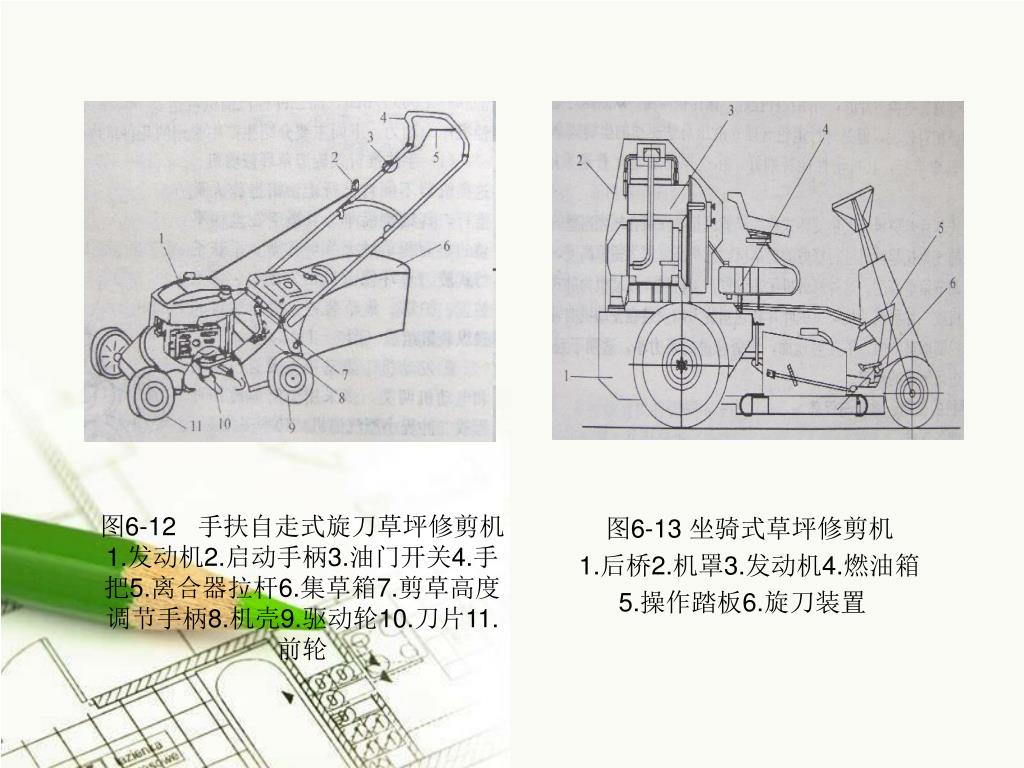

34. 图6-13 坐骑式草坪修剪机 1.后桥2.机罩3.发动机4.燃油箱 5.操作踏板6.旋刀装置 图6-12 手扶自走式旋刀草坪修剪机 1.发动机2.启动手柄3.油门开关4.手把5.离合器拉杆6.集草箱7.剪草高度调节手柄8.机壳9.驱动轮10.刀片11.前轮

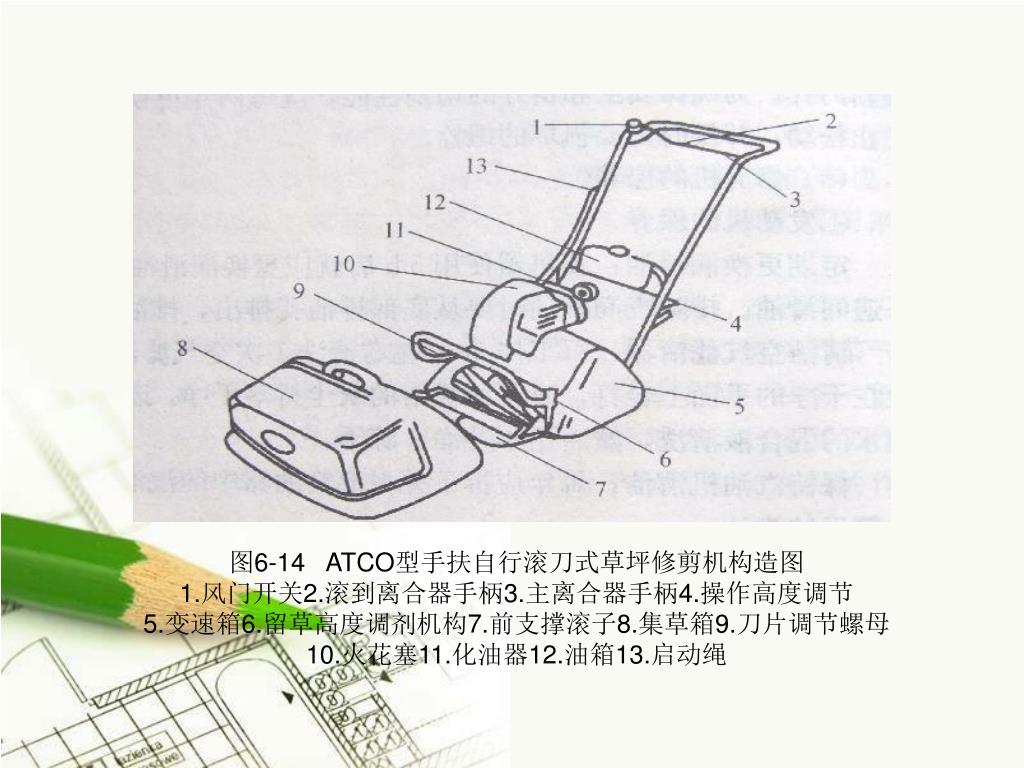

35. 图6-14 ATCO型手扶自行滚刀式草坪修剪机构造图 1.风门开关2.滚到离合器手柄3.主离合器手柄4.操作高度调节 5.变速箱6.留草高度调剂机构7.前支撑滚子8.集草箱9.刀片调节螺母 10.火花塞11.化油器12.油箱13.启动绳

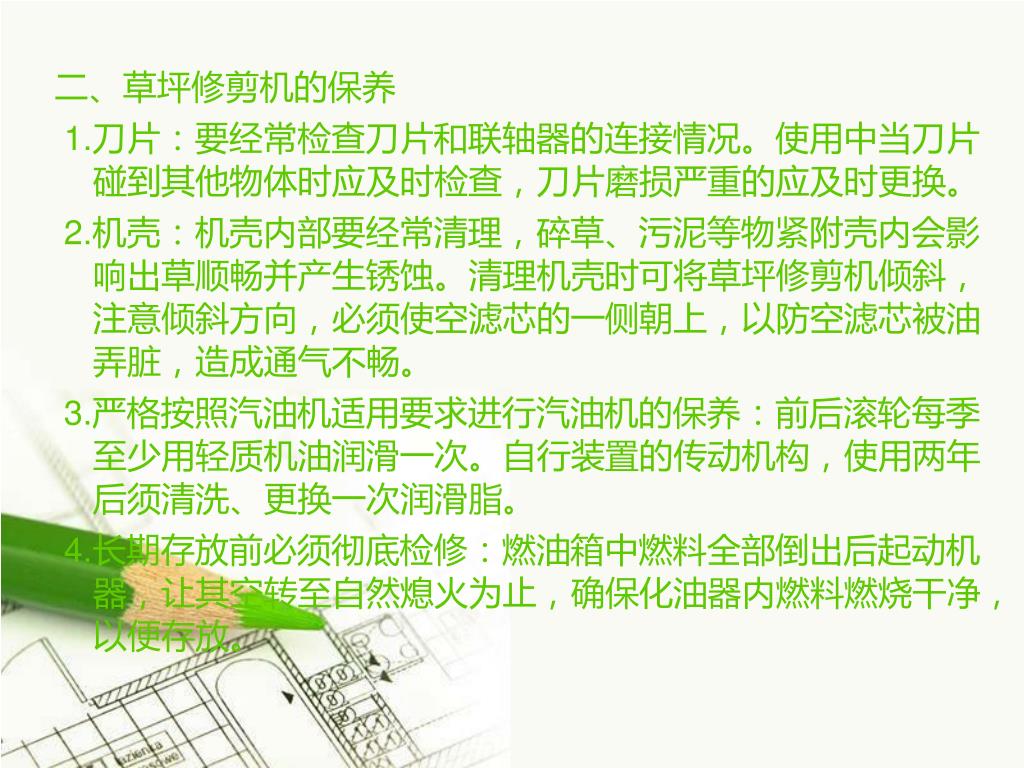

36. 二、草坪修剪机的保养 1.刀片：要经常检查刀片和联轴器的连接情况。使用中当刀片碰到其他物体时应及时检查，刀片磨损严重的应及时更换。 2.机壳：机壳内部要经常清理，碎草、污泥等物紧附壳内会影响出草顺畅并产生锈蚀。清理机壳时可将草坪修剪机倾斜，注意倾斜方向，必须使空滤芯的一侧朝上，以防空滤芯被油弄脏，造成通气不畅。 3.严格按照汽油机适用要求进行汽油机的保养：前后滚轮每季至少用轻质机油润滑一次。自行装置的传动机构，使用两年后须清洗、更换一次润滑脂。 4.长期存放前必须彻底检修：燃油箱中燃料全部倒出后起动机器，让其空转至自然熄火为止，确保化油器内燃料燃烧干净，以便存放。

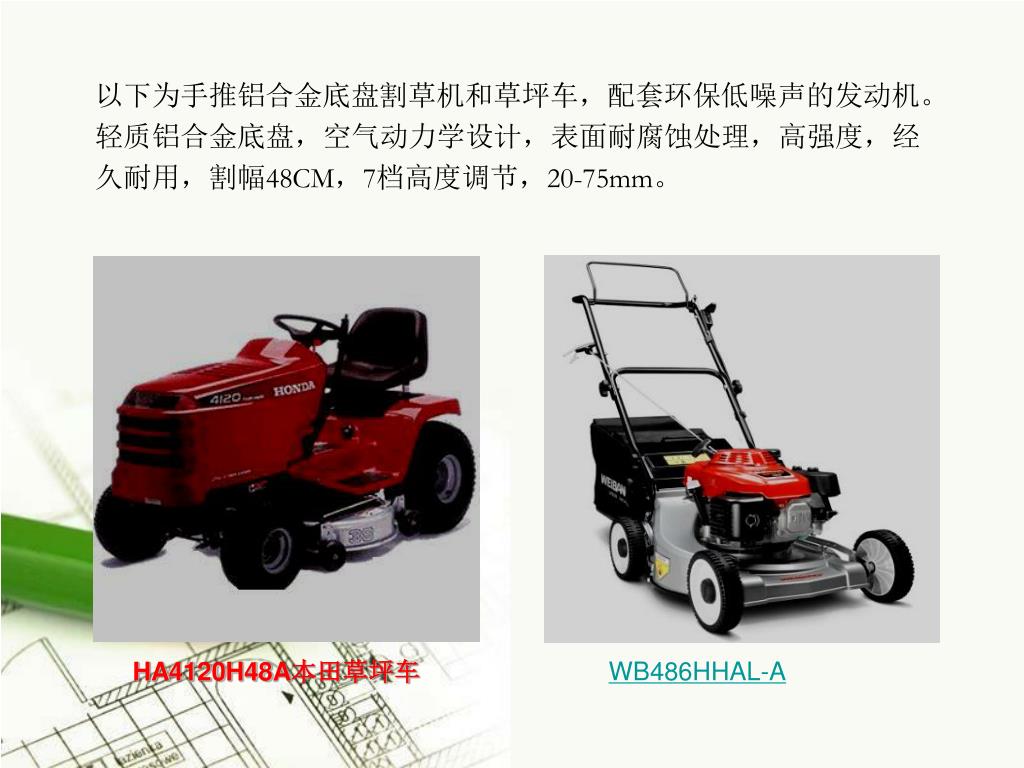

37. 以下为手推铝合金底盘割草机和草坪车，配套环保低噪声的发动机。轻质铝合金底盘，空气动力学设计，表面耐腐蚀处理，高强度，经久耐用，割幅48CM，7档高度调节，20-75mm。以下为手推铝合金底盘割草机和草坪车，配套环保低噪声的发动机。轻质铝合金底盘，空气动力学设计，表面耐腐蚀处理，高强度，经久耐用，割幅48CM，7档高度调节，20-75mm。 HA4120H48A本田草坪车 WB486HHAL-A

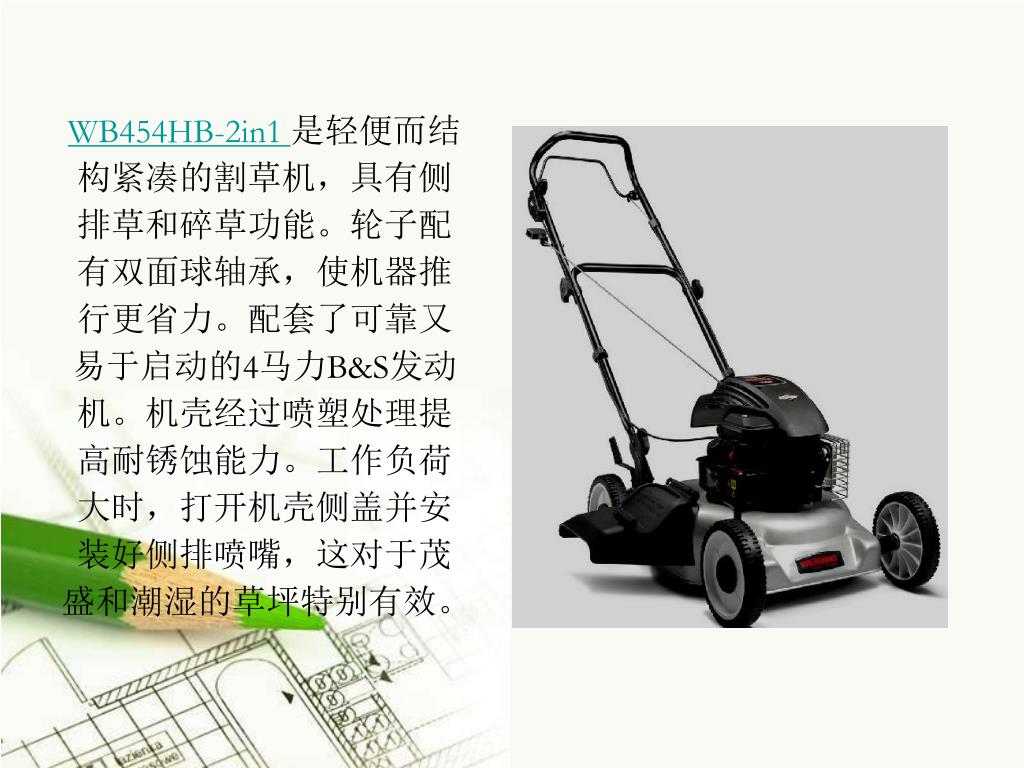

38. WB454HB-2in1 是轻便而结构紧凑的割草机，具有侧排草和碎草功能。轮子配有双面球轴承，使机器推行更省力。配套了可靠又易于启动的4马力B&S发动机。机壳经过喷塑处理提高耐锈蚀能力。工作负荷大时，打开机壳侧盖并安装好侧排喷嘴，这对于茂盛和潮湿的草坪特别有效。

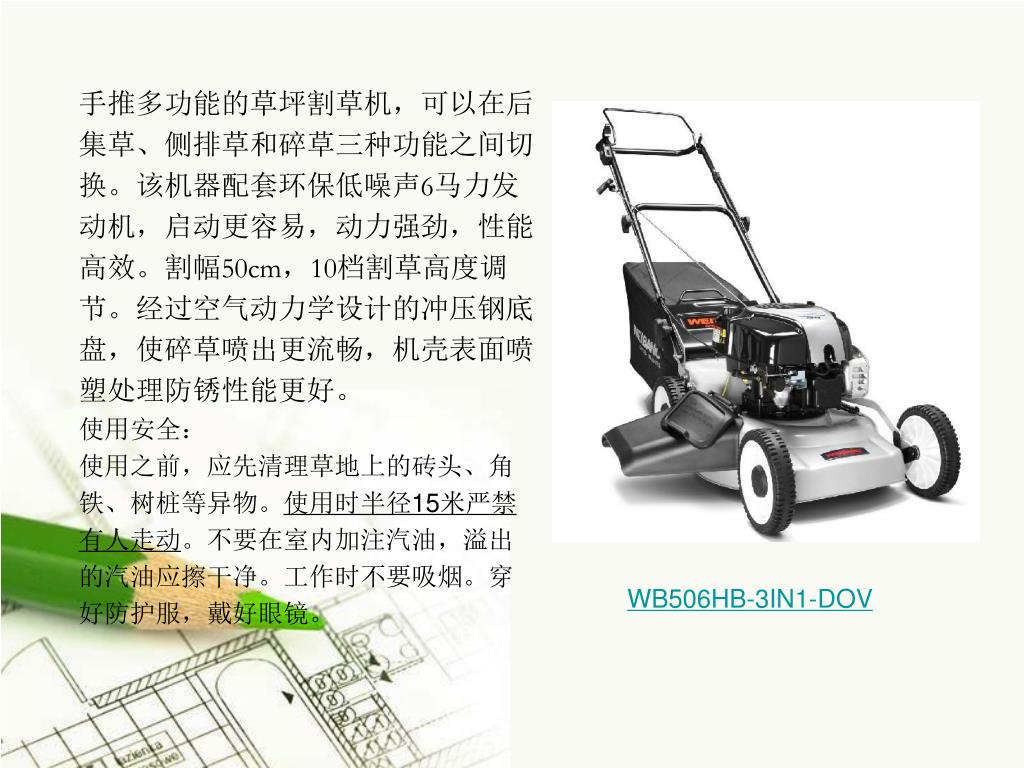

39. 手推多功能的草坪割草机，可以在后集草、侧排草和碎草三种功能之间切换。该机器配套环保低噪声6马力发动机，启动更容易，动力强劲，性能高效。割幅50cm，10档割草高度调节。经过空气动力学设计的冲压钢底盘，使碎草喷出更流畅，机壳表面喷塑处理防锈性能更好。手推多功能的草坪割草机，可以在后集草、侧排草和碎草三种功能之间切换。该机器配套环保低噪声6马力发动机，启动更容易，动力强劲，性能高效。割幅50cm，10档割草高度调节。经过空气动力学设计的冲压钢底盘，使碎草喷出更流畅，机壳表面喷塑处理防锈性能更好。 使用安全：使用之前，应先清理草地上的砖头、角铁、树桩等异物。使用时半径15米严禁有人走动。不要在室内加注汽油，溢出的汽油应擦干净。工作时不要吸烟。穿好防护服，戴好眼镜。 WB506HB-3IN1-DOV

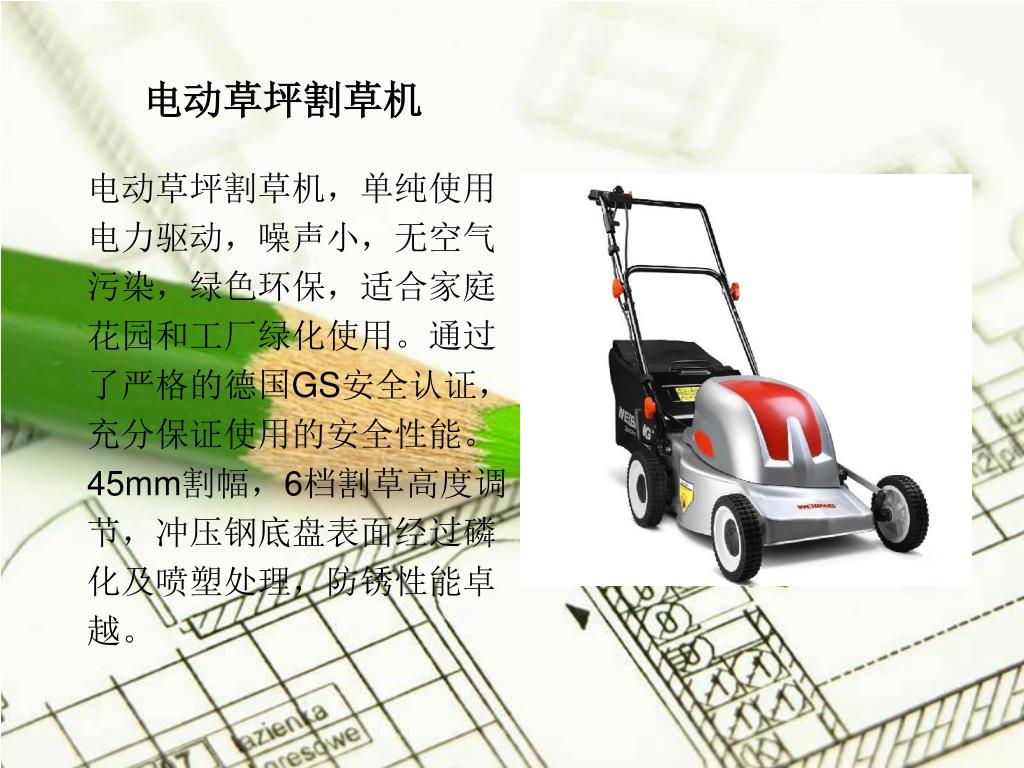

40. 电动草坪割草机 电动草坪割草机，单纯使用电力驱动，噪声小，无空气污染，绿色环保，适合家庭花园和工厂绿化使用。通过了严格的德国GS安全认证，充分保证使用的安全性能。45mm割幅，6档割草高度调节，冲压钢底盘表面经过磷化及喷塑处理，防锈性能卓越。

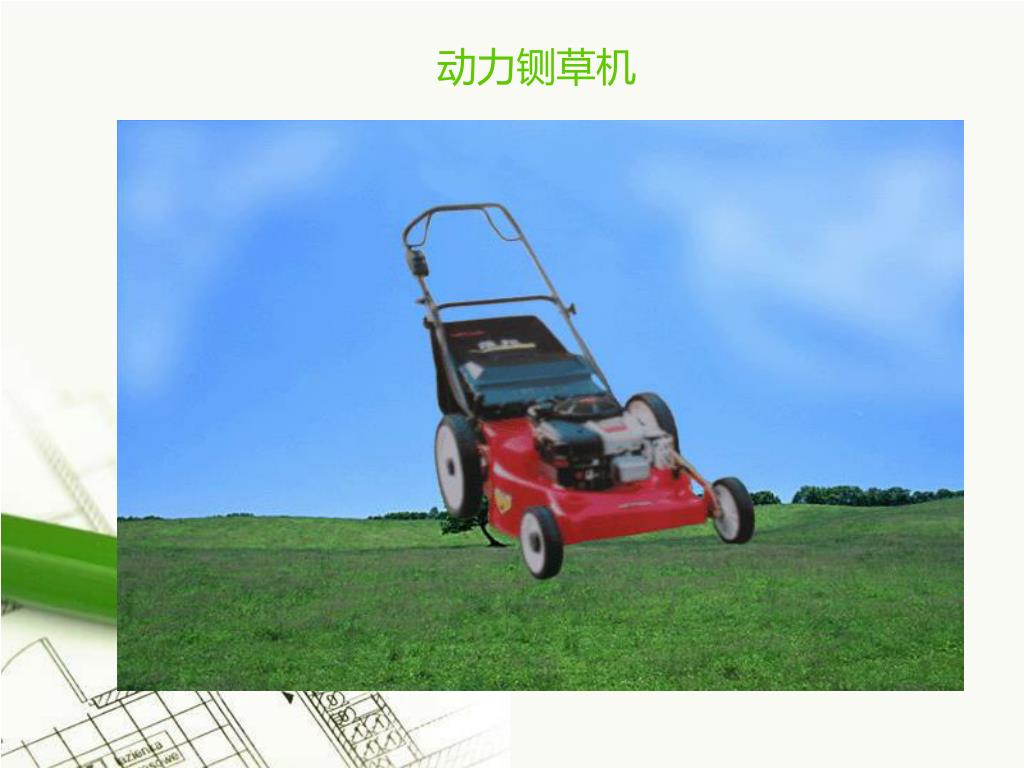

41. 动力铡草机

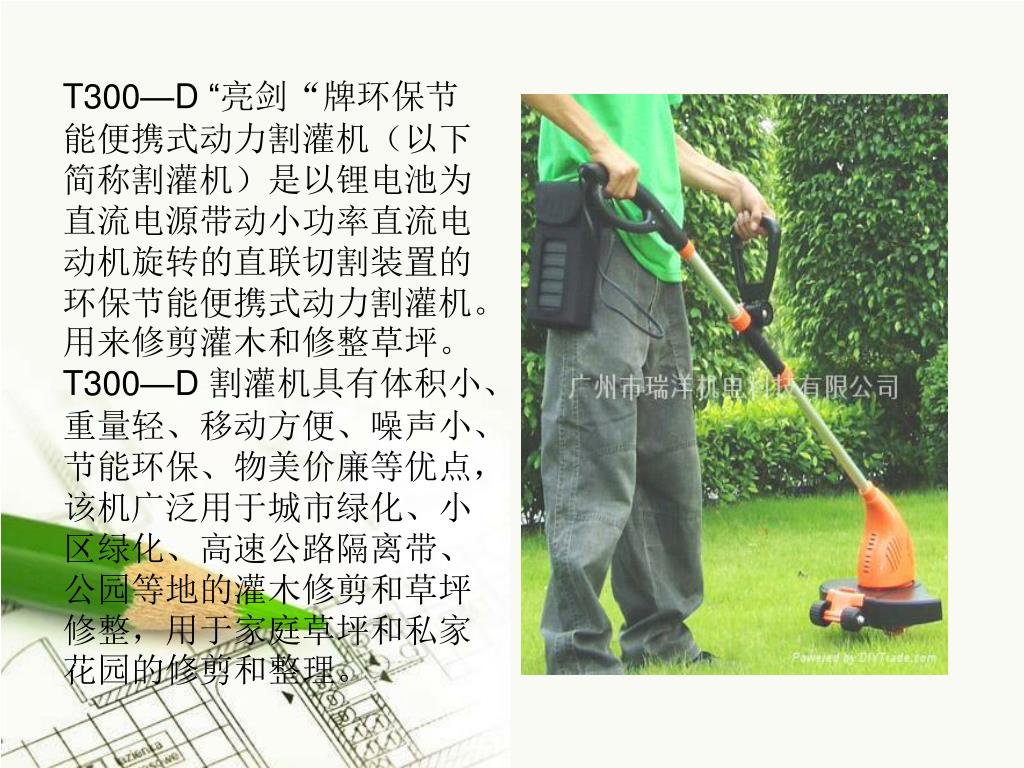

42. T300—D “亮剑“牌环保节能便携式动力割灌机（以下简称割灌机）是以锂电池为直流电源带动小功率直流电动机旋转的直联切割装置的环保节能便携式动力割灌机。用来修剪灌木和修整草坪。 T300—D 割灌机具有体积小、重量轻、移动方便、噪声小、节能环保、物美价廉等优点，该机广泛用于城市绿化、小区绿化、高速公路隔离带、公园等地的灌木修剪和草坪修整，用于家庭草坪和私家花园的修剪和整理。

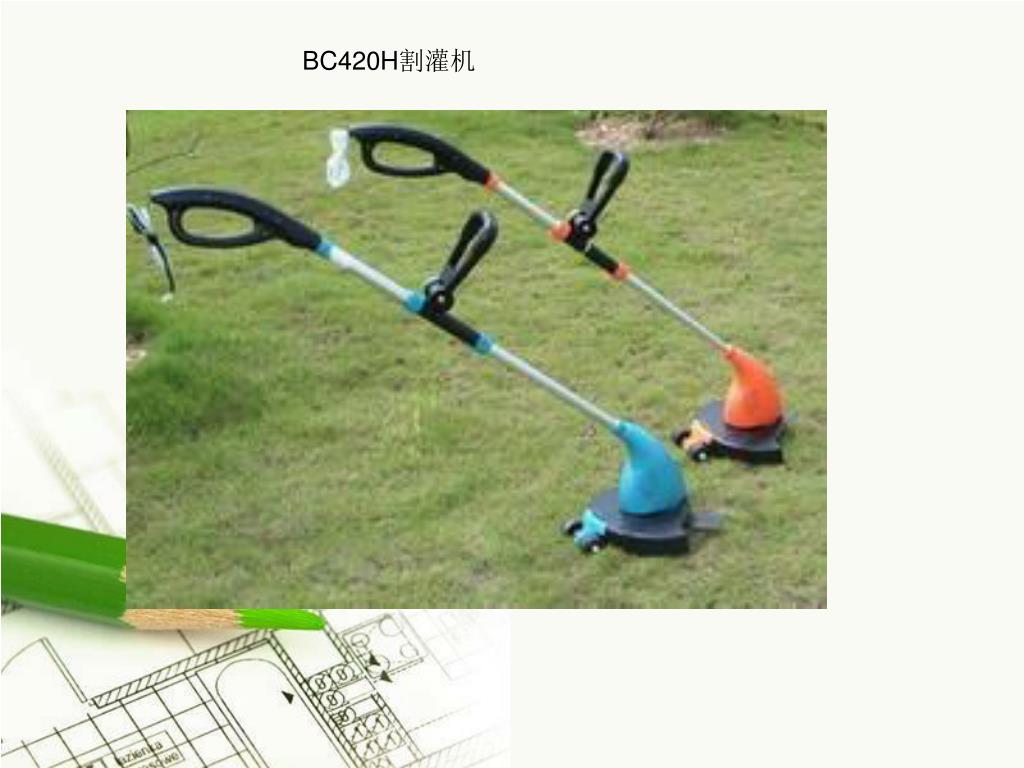

43. BC420H割灌机

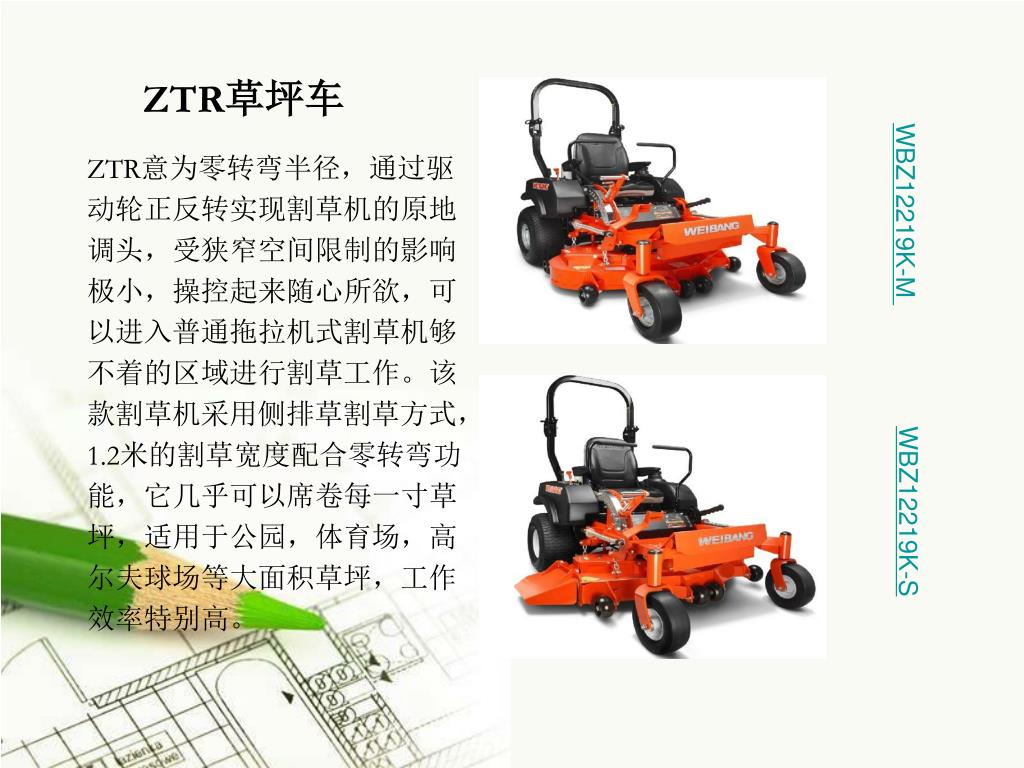

44. ZTR草坪车 WBZ12219K-M ZTR意为零转弯半径，通过驱动轮正反转实现割草机的原地调头，受狭窄空间限制的影响极小，操控起来随心所欲，可以进入普通拖拉机式割草机够不着的区域进行割草工作。该款割草机采用侧排草割草方式，1.2米的割草宽度配合零转弯功能，它几乎可以席卷每一寸草坪，适用于公园，体育场，高尔夫球场等大面积草坪，工作效率特别高。 WBZ12219K-S

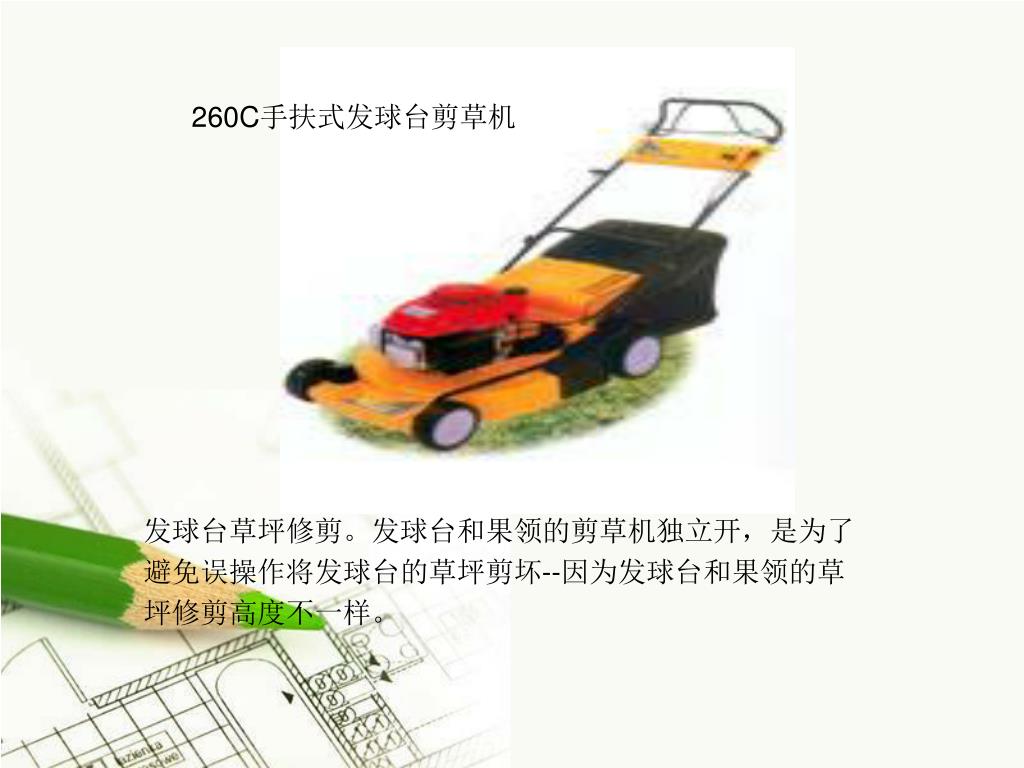

45. 260C手扶式发球台剪草机 发球台草坪修剪。发球台和果领的剪草机独立开，是为了避免误操作将发球台的草坪剪坏--因为发球台和果领的草坪修剪高度不一样。

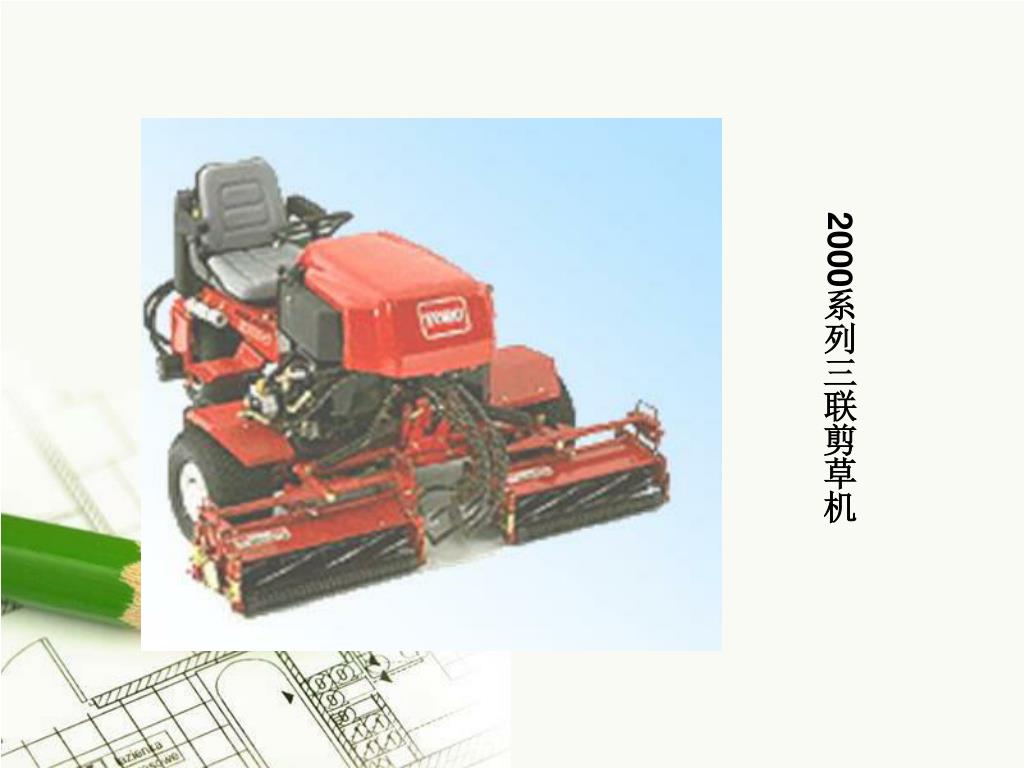

46. 2000系列三联剪草机

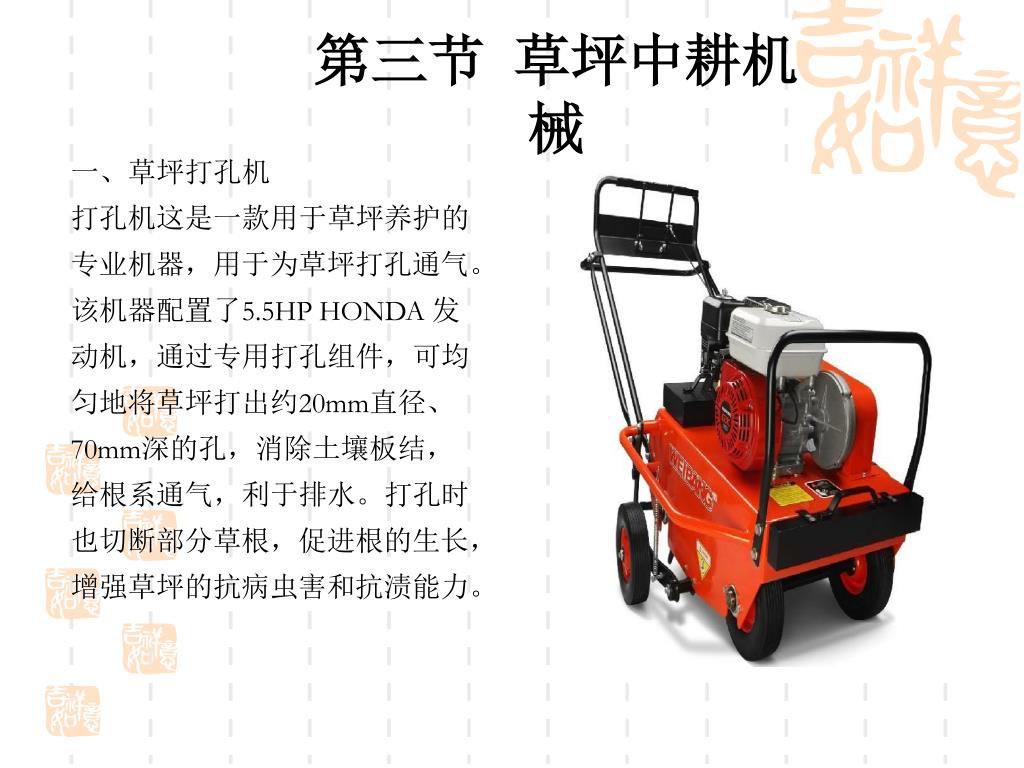

47. 第三节 草坪中耕机械 一、草坪打孔机 打孔机这是一款用于草坪养护的专业机器，用于为草坪打孔通气。该机器配置了5.5HP HONDA 发动机，通过专用打孔组件，可均匀地将草坪打出约20mm直径、70mm深的孔，消除土壤板结，给根系通气，利于排水。打孔时也切断部分草根，促进根的生长，增强草坪的抗病虫害和抗渍能力。

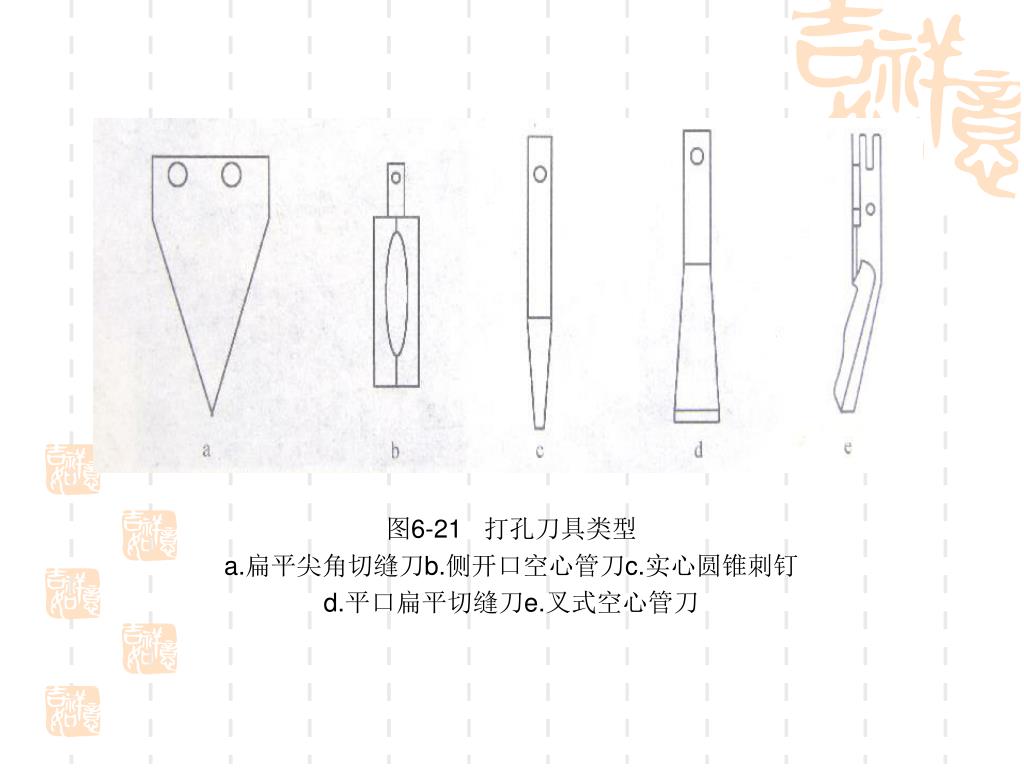

48. 图6-21 打孔刀具类型 a.扁平尖角切缝刀b.侧开口空心管刀c.实心圆锥刺钉 d.平口扁平切缝刀e.叉式空心管刀

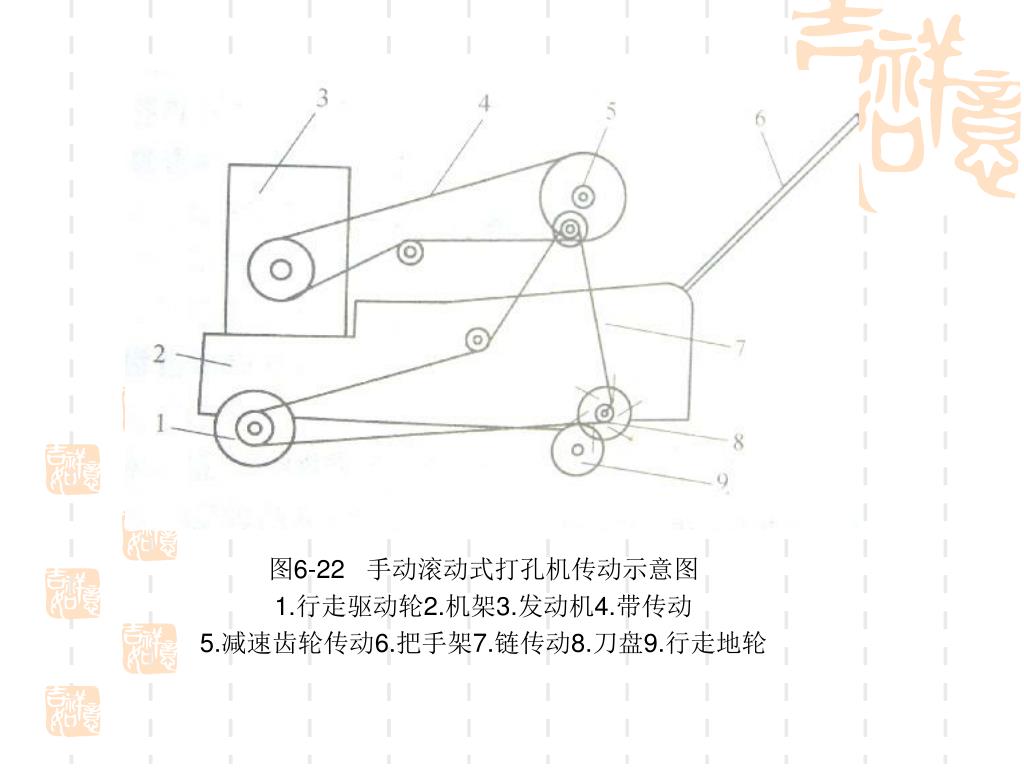

49. 图6-22 手动滚动式打孔机传动示意图 1.行走驱动轮2.机架3.发动机4.带传动 5.减速齿轮传动6.把手架7.链传动8.刀盘9.行走地轮

50. 图6-24 垂直打孔刀具补偿机构的工作原理 1.曲轴2.连杆3.滑块4.滑道5.回位弹簧6.锥管形刀头 7.行走轮8.机架9.铰接点
