Ψηφιακή επεξεργασία εικόνας

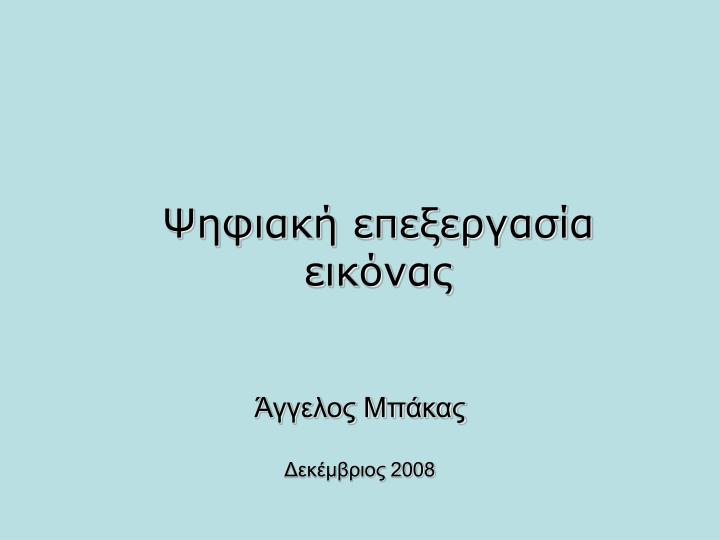

1. Ψηφιακή επεξεργασίαεικόνας Άγγελος Μπάκας Δεκέμβριος 2008

2. Δειγματοληψία Διαδικασία Ψηφιοποίησης εικόνας

3. Δειγματοληψία Αναλογική εικόνα και η ψηφιακή προβολή της εικόνας

4. Αριστερά εικόνα με λίγες λεπτομέρειες Στη μέση εικόνα με μέτριες λεπτομέρειες Δεξιά εικόνα με πολλές λεπτομέρειες

5. εικόνα 1024 χ 1024pixels 8bit με επανα-δειγματοληψία από την αρχική 1024 χ 1024pixels 8bit σε μικρότερες εικόνες μέχρι 32χ32 pixels

6. Αριστερά πάνω εικόνα 1024χ1024 8bit, επάνω στη μέση 512χ512 , επάνω δεξιά 256χ256 , αριστερά κάτω 128χ128, μέση κάτω 64χ64 και δεξια κάτω 32χ32 με επαναδειγματοληψία σε 1024χ1024

7. ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΡΩΜΑΤΟΣ • Ακτινοβολία (Radiance)είναι το συνολικό ποσό ενέργειας που εκπέμπεται από την πηγή φωτός. Μετράται σε Watts. • Φωτεινότητα (Luminance)είναι μία εκτίμηση του ποσού της ενέργειας που φτάνει στον παρατηρητή. Μετράται σε lumens (lm). • Λαμπρότητα (Brightness)είναι ένας υποκειμενικός παράγοντας. Εμπεριέχει το στοιχείο της φωτεινότητας (Intensity), που είναι ο αχρωματικός παράγοντας. Τα επίπεδα του γκρι είναι κλίμακα μέτρησης της έντασης. • Απόχρωση (χροιά) (Hue)αντιπροσωπεύει το επικρατέστερο χρώμα έτσι όπως το αντιλαμβάνεται ο παρατηρητής. • Καθαρότητα (κορεσμός) (Saturation)αναφέρεται στην καθαρότητα του χρώματος, σε σχέση με το ποσό άσπρου φωτός με το οποίο αναμειγνύεται. • Λαμπρότητα (Brightness)είναι ένας υποκειμενικός παράγοντας. Εμπεριέχει το στοιχείο της φωτεινότητας (Intensity), που είναι ο αχρωματικός παράγοντας. Τα επίπεδα του γκρι είναι κλίμακα μέτρησης της έντασης.

9. Χρωματικό μοντέλο RGB Κάθε εικόνα αποτελείται από 3 υπο-εικόνες, μία για κάθε βασικό χρώμα.

10. Εικόνες για επεξεργασία

11. Τονισμός φωτεινής αντίθεσης

12. Διόρθωση gamma

13. Διόρθωση Ράστερ

18. Είδη αρχείων εικόνας • Αρχεία GIF • ΑρχείαJPEG • ΑρχείαPNG • Αρχεία PSD • Αρχεία TIFF

19. Αρχεία GIF • Υποστηρίζουν 256 χρώματα. Σε γενικές γραμμές χρησιμοποιούνται για τη δημιουργία λογότυπων και σκίτσων καλό είναι δε να αποφεύγεται στη χρήση φωτογραφιών ή αρχείων με συνεχείς τόνους. Η παράμετρος anti-aliasing αν τεθεί εκτός μειώνεται δραματικά το μέγεθος του αρχείου. Αλγόριθμος συμπίεσης χωρίς απώλειες • Ιnterlaced GIFΤο αρχείο φορτώνεται σταδιακά, στην αρχή είναι ένα ασαφές χαμηλής ποιότητας αρχείο και σταδιακά αυξάνονται οι πληροφορίες και η ευκρίνεια του αρχείου.

20. Αρχεία JPEG • Υποστηρίζουν 16.7 εκατομμύρια χρώματα, η κύρια χρήση του είναι για την απόδοση φωτογραφιών. Απωλεστική συμπίεση εικόνας. Όσο μικρότερη είναι η ποιότητα της εικόνας τόσο μεγαλύτερη είναι η απώλεια πληροφορίας. Εάν αποθηκευτεί η εικόνα με συμπιεσμένη μορφή δεν είναι δυνατή η ανάκτηση της πληροφορίας που απορρίφθηκε. -Αποθηκεύστε το πρωτότυπο και την όποια τροποποίηση με ξεχωριστό όνομα • Progressive JPEGστην ίδια αρχή με το Ιnterlaced GIF με τη διαφορά ότι μπορούμε να το χρησιμοποιούμαι για φωτογραφίες

21. Αρχεία PNG • Ήρθαν για να ανταγωνιστούν τα αρχεία GIF είναι μια patent-free απάντηση στην απαίτηση να πληρώνουν άδεια χρήσης όσοι κατασκευάζουν προγράμματα με έξοδο αρχεία gif. Πράγματι είναι καλύτερα κατά 25% σε συμπίεση από τα αρχεία gif υποστηρίζουν 48-bit truecolor και 16-bit grayscale φωτογραφίες. Η συμπίεση είναι η καλύτερη δυνατή χωρίς να έχουμε απώλεια δεδομένων

22. Αρχεία PSD • Το βασικό αρχείο για σύνθετες εικόνες • Το μεγάλο τους πλεονέκτημα είναι ότι αποθηκεύουν την εικόνα σε επίπεδα • Δεν συμπιέζουν το αρχείο • Μειονέκτημα είναι το μεγάλο τους μέθεθος

23. Αρχεία TIFF • Ο καλύτερος τρόπος αποθήκευσης αρχείων εικόνας χωρίς layers (επίπεδα) είναι αρχεία TIFF(.tif) όταν πρόκειται για 16 bit αρχεία χωρίς LZW συμπίεση και με LZW συμπίεση για 8bit αρχεία πάντα σε πλήρη ανάλυση. • Άν δεν έχετε χώρο στο δίσκο σας τότε μπορείτε να αποθηκεύετε σε αρχεία jpeg χωρίς συμπίεση • Θυμηθείτε όταν χρειαστεί να επεξεργαστείτε το αρχείο να μην τροποποιήσετε το πρωτότυπο.
