제 안 설 명 XPose! 130

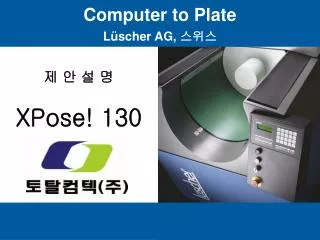

1. Computer to Plate Lüscher AG, 스위스 제 안 설 명 XPose! 130

2. CTP시스템 도입효과 • 품질 향상: - 프리프레스 과정에서의 먼지나 필름손상이 없음 - 완벽한 레지스터 기능 - 깨끗하고 정확한 망점 재현 - 재 생산시에도 동일한 품질 재현 • 시간 단축: - 판의 티 제거나 수정작업이 없음 - 제판공정의 단순화로 생산성이 높아진다 • 소모재 절감: - 필름, 물, 종이, 잉크, 기타 소모자재의 절감

3. CTP시스템 도입효과 • 생산비용 절감: - 제판공정의 단순화로 공간, 인력 등의 절감효과 • 경쟁력 상승: - 품질향상과 신속 정확한 인쇄는 경쟁력의 우위를 제공 • 21세기 신기술 도입: - 전 세계적으로 CTP는 필수적인 시스템으로 정착되고 있음

4. CTP 도입시 준비사항 • CTP 판 제작까지의 노하우 확보: - 판 제작하기 전 까지의 모든 데이터 디지털 화 - 필름 출력의 운용 경험과 지식 확보 • 색상 관리 및 교정 : - 컬러 프린터에서 출력된 인쇄물을 교정용으로 확립 - 교정물과 최종 인쇄물의 색채감 일치를 위한 방안 강구 - 색상교정 외에 전체적인 레이아웃 확인할 수 있는 교정 필수 • 품질 관리방안 확립: - 모든 파일이 순조롭게 출력될 수 있도록 점검하는 방안 강구 - 서체나 유실정보를 확인 인쇄사고를 사전에 방지하는 방안 강구

5. CTP 도입시 준비사항 • 시스템 운영방안 확립: - 트랩 및 터잡기 등 프로그램 숙달 - CTP 이전의 일 처리규모 파악 - OPI 서버 구축 - 디지털 Workflow에 대한 면밀한 검토 • 교육계획 수립: - 아무리 최신 시스템을 갖춘다 하더라도 최종 품질은 시스템을 조작하고 관리하는 사람에 의해 좌우 됨으로 적절 하고도 지속적인 교육계획을 수립하고 실천하는 것이 중요

6. XPose! 130 XPose! 130 출력기의 특징: • 내장/외장드럼 방식 출력기의 장점만을 취합하여 개발한 세계 유일의 전매특허 시스템이다. • 서멀(Thermal) 판재를 사용한다. • 분리형이다. • 모든 시스템과 호환이 가능하다.

7. CTP 출력기의 종류 내장/외장드럼 방식 출력기의 장점만을 취합하여 개발한 세계 유일의 전매특허 시스템이다. • 외형으로 본 CTP 출력기의 종류: • 외장드럼(External)방식 • 내장드럼(Internal) 방식 • 평판(Flat-bed) 방식 • Luescher (복합)방식

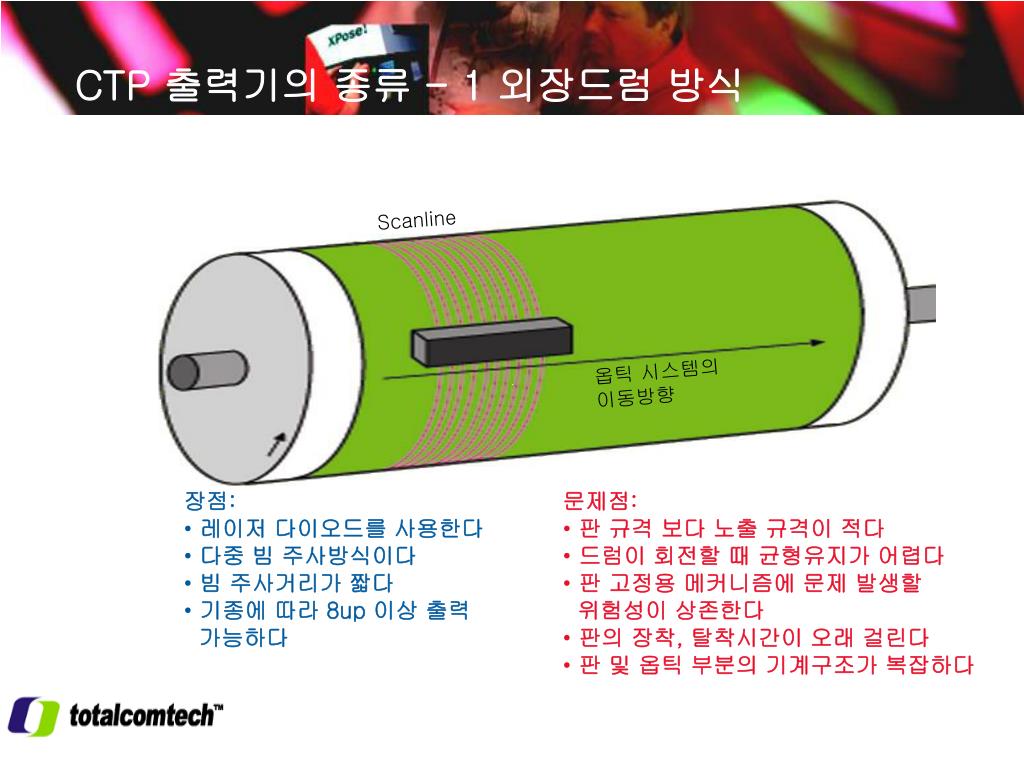

8. CTP 출력기의 종류 - 1 외장드럼 방식 Scanline 옵틱 시스템의 이동방향 장점: • 레이저 다이오드를 사용한다 • 다중 빔 주사방식이다 • 빔 주사거리가 짧다 • 기종에 따라 8up 이상 출력 가능하다 문제점: • 판 규격보다 노출 규격이 적다 • 드럼이 회전할 때균형유지가 어렵다 • 판 고정용 메커니즘에 문제 발생할 위험성이 상존한다 • 판의 장착, 탈착시간이 오래 걸린다 • 판 및 옵틱 부분의기계구조가 복잡하다

9. CTP 출력기의 종류 -2 내장드럼 방식 스캔닝 線 판 옵틱 시스템의 이동방향 장점: • 작업 중 판이고정되어 있어 안정하다 • 4up, 8up 출력이 가능하다 • 판의장착, 탈착시간이빠르다 • 레지스터 핀 사용이 가능하다 문제점: • 단일 빔 주사방식이다 • 옵틱 시스템 구조가 복잡하다 • 레이저 빔의 주사거리가 길다

10. CTP 출력기의 종류 -3 평판방식 이동방향 장점: • 적은 공간에 설치가 가능하다 • 어느 정도의 판 고정효과가 있다 • 다양한 크기의 판 사용이 가능하다 • 판의장착, 탈착시간이 빠르다 문제점: • 단일 빔 주사방식이다 • 망점 변형의 가능성이 있다 (주사각도, 거리문제) • 레이저 빔의 주사거리가 길다 • 판 이동장치가 복잡하여문제 발생의 가능성이 높다 • 소형 규격의 판 출력에만 적합하다

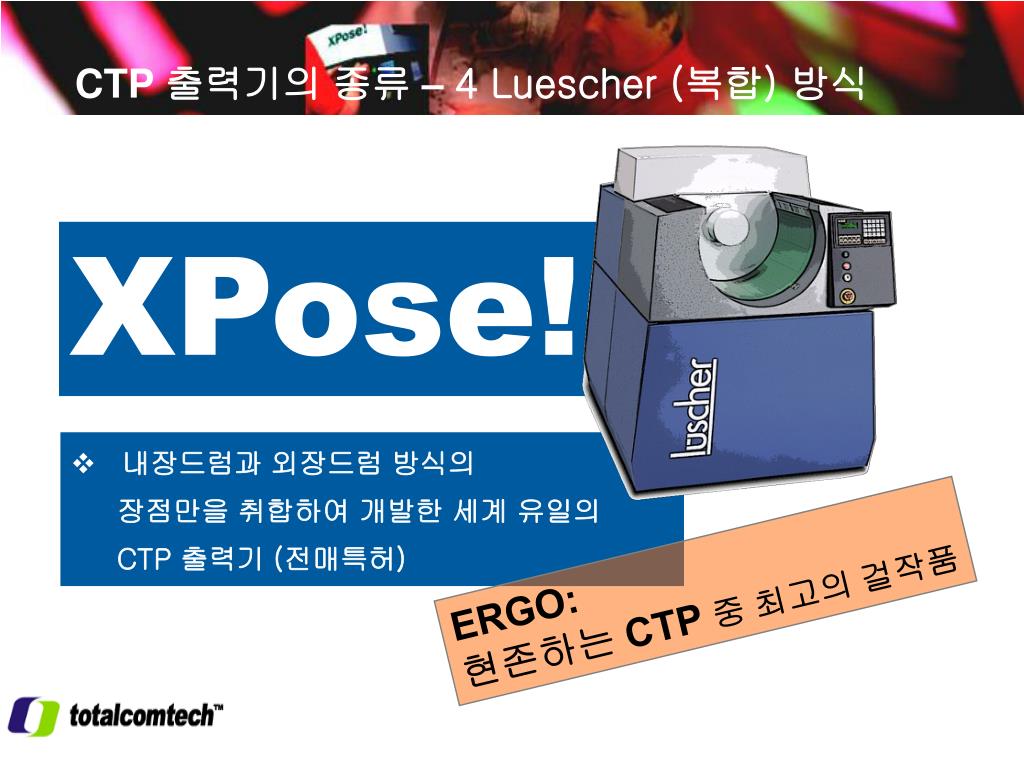

11. CTP 출력기의 종류 –4 Luescher (복합)방식 XPose! • 내장드럼과 외장드럼 방식의 장점만을 취합하여개발한 세계 유일의 CTP 출력기 (전매특허) ERGO:현존하는 CTP 중 최고의 걸작품

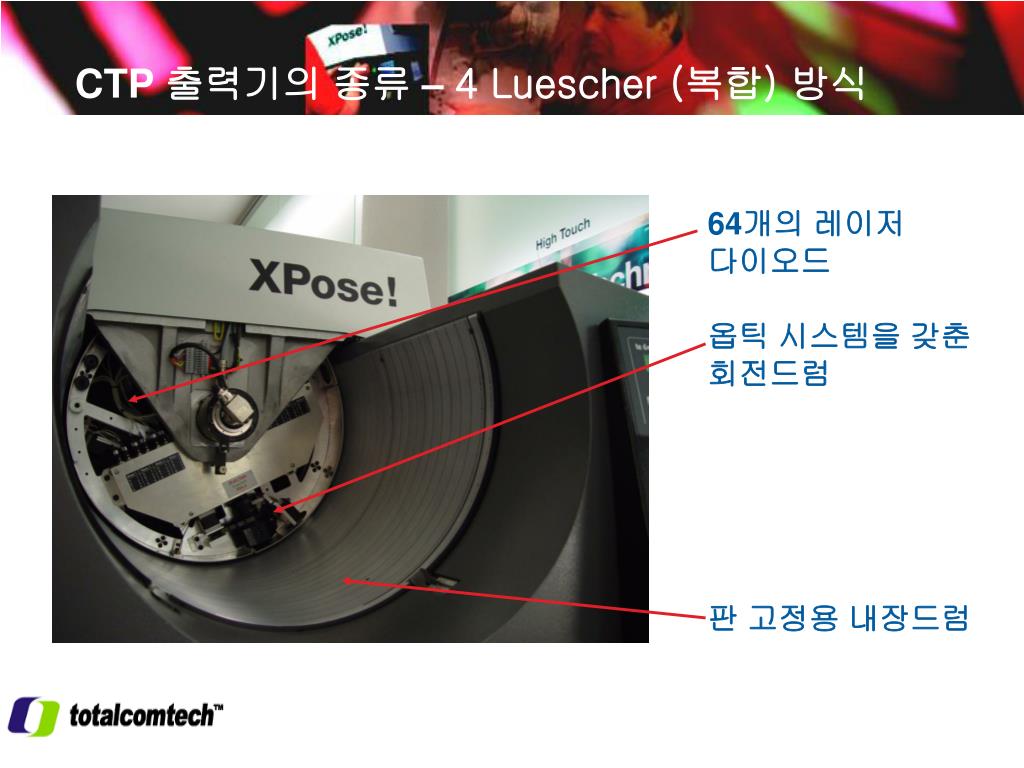

12. CTP 출력기의 종류 –4 Luescher (복합)방식 64개의 레이저 다이오드 옵틱 시스템을 갖춘 회전드럼 판 고정용 내장드럼

13. CTP용 판재 • 서멀(Thermal) 판재를 사용한다. • CTP용 판재의 종류 • 폴리에스터(Polyester) • 금속(Metal) 판 • 실버(Silver) • 포토폴리머(Photopolymer) • 하이브리드(Hybrid) • 서멀 (Thermal)

14. CTP용 판재-폴리에스터 • 폴리에스터(Polyester) - 내쇄력: 25,000 - 광원: He-Ne 레이저,일부 일반 필름 출력기 사용 가능 - 적은 투자로 시스템 구축 가능 - 고급인쇄 및 많은 량의 인쇄에 부적합

15. CTP용 판재-금속(Metal) 판 • 금속(Metal) 판 • 실버(Silver) - 내쇄력: 200,000~500,000 -광원: Argon-Ion 레이저, FD-YAG레이저, Violet 다이오드 - 고해상도 지원 - 매우 민감 - 환경 공해문제 • 포토폴리머(Photopolymer) - 내쇄력: 100,000~250,000(bake 할 경우 700,000) - 광원: UV, Violet 레이저 - 해상도에 제한 - 고급인쇄에 한계 • 하이브리드(Hybrid) - 내쇄력: 300,000~400,000 -광원: Argon-Ion 레이저, Violet 다이오드, UV light - 복잡한 관리(노출의 이중과정) - 해상도 저하 가능성

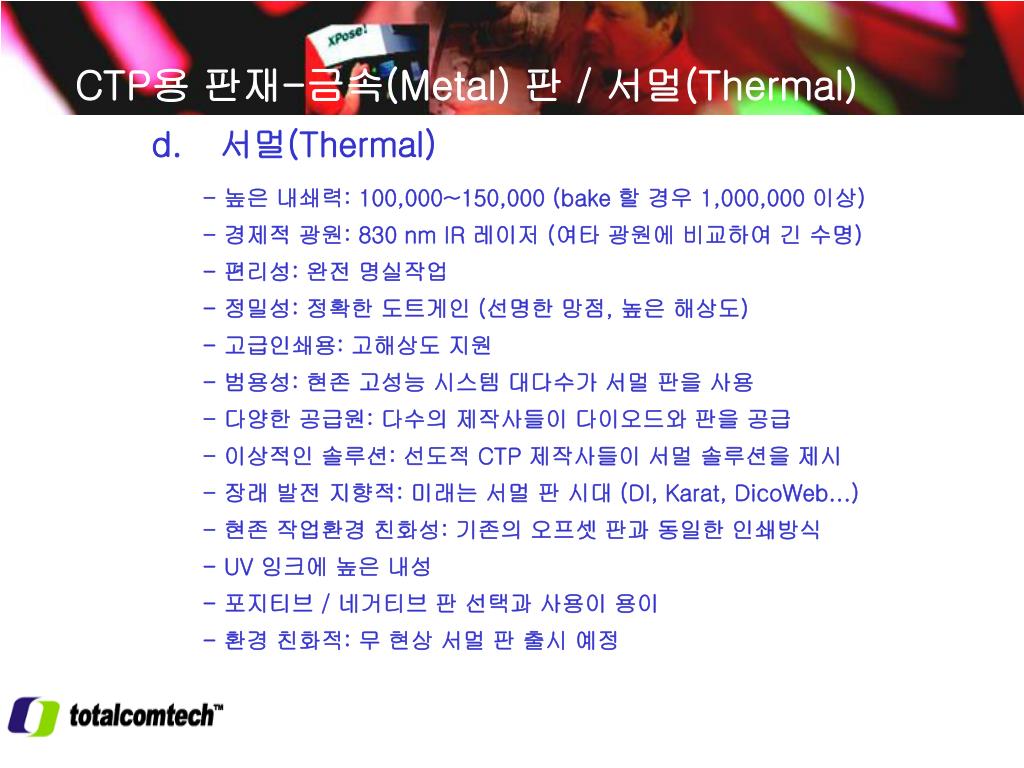

16. CTP용 판재-금속(Metal) 판 / 서멀(Thermal) • 서멀(Thermal) - 높은 내쇄력: 100,000~150,000(bake 할 경우 1,000,000 이상) -경제적 광원: 830 nm IR 레이저 (여타 광원에 비교하여 긴 수명) - 편리성: 완전 명실작업 - 정밀성: 정확한 도트게인 (선명한 망점, 높은 해상도) - 고급인쇄용: 고해상도 지원 - 범용성: 현존 고성능 시스템 대다수가 서멀판을 사용 - 다양한 공급원: 다수의 제작사들이 다이오드와 판을 공급 - 이상적인 솔루션: 선도적 CTP 제작사들이 서멀솔루션을 제시 - 장래 발전 지향적:미래는 서멀판 시대(DI, Karat, DicoWeb...) - 현존 작업환경 친화성: 기존의오프셋 판과 동일한 인쇄방식 - UV 잉크에 높은 내성 - 포지티브 / 네거티브 판 선택과 사용이 용이 - 환경 친화적: 무 현상 서멀 판 출시 예정

17. Argon Ion 512 nm HeNe 630 nm YAG 1064 nm Violet 410 nm FD-YAG 532 nm IR diode 830 nm UV380 nm Ultra-violet Infrared Visible light 300 nm 400 nm 700 nm 1100 nm 광원의 영역

18. UV/Visible 판과 Thermal판의 비교 서멀판에서는 신호에 따라 주사된 레이저 광선 만큼만 도트가 형성된다 두개의 인접한 레이저 스포트 UV/Visible 판은 광원의 총량이 “축적”되어 도트를 형성한다 (Energy)

19. 일반 판 Thermal 판 일반 판과 서멀(thermal) 판의 비교 확대사진

20. 서멀(thermal)판에 형성된 망점의확대사진 인쇄 품질의 고급화는 모두에게 중요하다

21. XPose! 130 출력기의 concept 분리형 – 필요한 규모에 맞추어 시스템 구성이 가능하다.

22. Lüscher XPose! 실 수요자가 소유한 기존 시스템: Apogee, ArtCom, ArtPro/Nexus, Brisque, Celebra,Dalim, Flow Drive, Flex RIP, Delta/Meta Dimension, Prinergy, True Flow, 그리고 모든RIP을 기반으로 하는 workflows (Adobe / Harlequin) SCSI 1bit TIFF XPose! 130 출력기의 호환성 모든 시스템과 호환이 가능하다. Lüscher Spooler

23. Lüscher XPose! 입력 파일포맷: PDF PDF/X-3 / PS / TIFF-IT / 1bit-TIFF Preps, KIM PDF, Signa, Secare, ArtPro, Farrukh 등으로부터의 디지털 페이지 SCSI Lüscher RIP XPose! 130 출력기의 호환성 모든 시스템과 호환이 가능하다.

24. Lüscher RIP Lüscher RIP의 기능 • 최신 Harlequin RIP 탑재 • 1bit TIFF 데이터 스풀(spooler)기능 • 필요에 따라 기능추가 (예:CIP3, FM 스크린, Easy Trap 등) • ISDN Router를 통한장비 원격점검 • Lüscher 진단 소프트웨어 • Timbuktu를 이용한 원격제어 기능 • Windows 2000 서버 • 표준 „Dell“ 컴퓨터 하드웨어 • 내장RAID (선택사양)

25. 안정된 성능 유지를 보장하는 백업 장치 간결한 디자인과 스위스 정밀기술로 제작된 고급 CTP ISDN / INTERNET 원격 진단 시스템: - 기술자가 현장에서 확인하는 것과 같은 효과 -원격진단은 신속한 문제 해결을 촉진 - 온라인 상에서의 높은 수리성공률 - 출장 및 인건비용 절감 - 기계 상태의 신속한 파악 - 예방정비 계획 수립 가능

26. XPose! 130 • 최대: 1130 x 950 mm • 최소: 400 x 300 mm(PHS를 사용했을 경우) • 레이저 다이오드:64채널 • 판 두께: 0.15 – 0.4 mm • 해상도: 2400dpi(여타 해상도는 요청에 의함) • 레이저 스포트: 10 마이크론 • 노출 속도*: 332 mm/min. * 판 코팅과 종류에 따른 감도의 차이로 실제 노출속도가 다를 수 있음

27. XPose! 출력기의 모델별 사양 * 판 코팅과 종류에 따른 감도의 차이로 실제 노출속도가 다를 수 있음

28. 정리 : LüscherXPose! 130 • 세계 유일의 (복합방식) CTP 시스템 : 전매특허 • Thermal판 사용 +다중 레이저 빔 + 내장드럼 • 64채널의 IR 레이저 다이오드 830nm : 개별적 교체 용이 • 조작하기에 쉽고 간단 • 간결한 시스템구조는 = 저렴한 유지보수비용 • 인체공학적 구조는 안전성을 보장 • 분리형 자동화 시스템으로 필요에 따라 시스템 구축가능 • 미래지향적: • 업그레이드 시에도 기계구조 불변 • Thermal 판 사용으로 환경친화적 • 기존의 오프셋 인쇄방식과 동일한 질감

29. 스캐너 대첩교정 임포지션 시안용프린터 Mac XPose! 130 Lüscher RIP Mac출력 SCSI PC 출력 XPose! 130 시스템 기초 구성안

30. Produkte 서울시 중구 충무로3가 49번지 지산빌딩 519호 토탈컴텍㈜ TEL : 02-2285-4550 FAX : 02-2285-4552 E-mail psw@totalcomtech.com www.Totalcomtech.com 감사합니다
