1 / 12

煤系高岭土制备 Al-MCM-41

煤系高岭土制备 Al-MCM-41. 报告人：章慧. 报告内容. 01. 背景介绍. 02. 实验内容. 03. 下一步计划. 背景. 吸附脱硫过程 需要. 纯硅 MCM-41 存在问题： 酸性弱，仅有非常弱的 L 酸性位 水热稳定性差 孔壁薄 前人研究： 表面修饰 酸化处理 引入沸石结构单元 引入铝 ( 硫酸铝，硝酸铝，偏铝酸钠，异丙醇铝等 ), 因为铝 提供强的 B 酸性位。. 解决问题. 煤系高岭土作为原料： 分布广，储量丰富，价廉易得，合成成本降低 有丰富硅源铝源，可以解决酸量，水热稳定性问题.

favian
Download Presentation

煤系高岭土制备 Al-MCM-41

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 煤系高岭土制备Al-MCM-41 报告人：章慧

  2. 报告内容 01 背景介绍 02 实验内容 03 下一步计划

  3. 背景 吸附脱硫过程 需要 • 纯硅MCM-41存在问题： 酸性弱，仅有非常弱的L酸性位 水热稳定性差 孔壁薄 前人研究： 表面修饰 酸化处理 引入沸石结构单元 引入铝(硫酸铝，硝酸铝，偏铝酸钠，异丙醇铝等),因为铝 提供强的B酸性位。

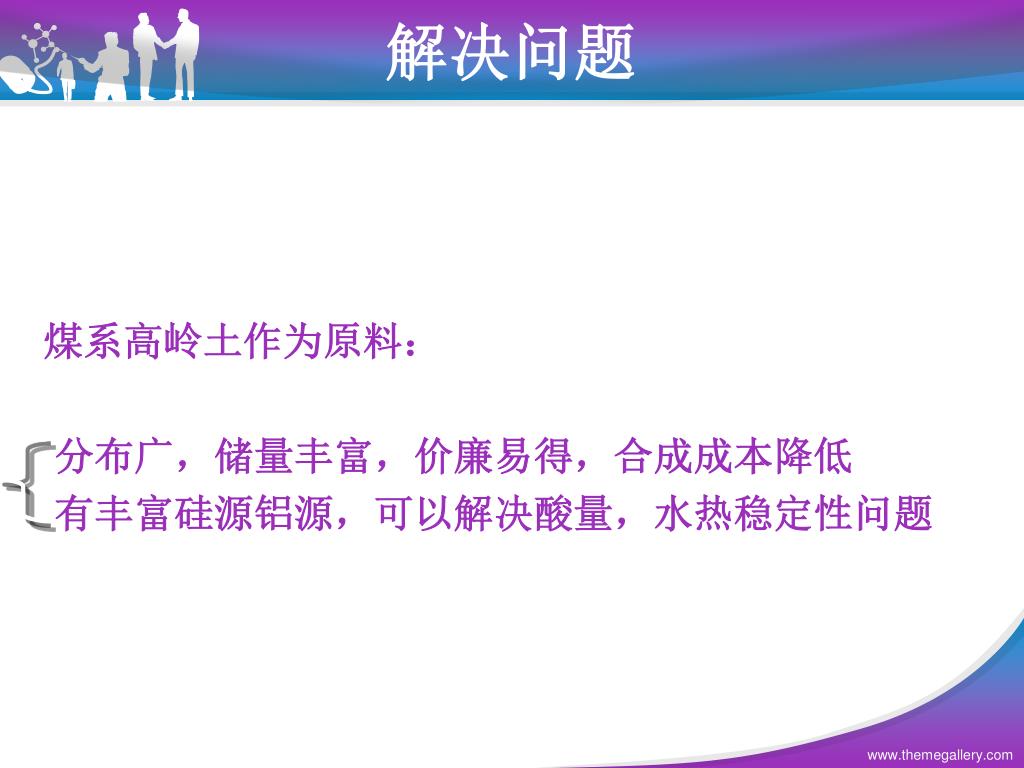

  4. 解决问题 煤系高岭土作为原料： 分布广，储量丰富，价廉易得，合成成本降低 有丰富硅源铝源，可以解决酸量，水热稳定性问题

  5. 实验内容 Al-MCM-41的制备流程： 碱漂洗 酸处理 750°C 2h 焙烧土 煤系土 除杂土 不同硅铝比土 焙烧 酸漂洗 80°C 3h 强力搅拌 溶胶体系 Si:xAl:0.33CTAB:1.65OH-:167H2O 稀硫酸调PH=7-9 140°C 36h 550 6 h 原粉 移入反应釜晶化 分子筛 过滤 干燥

  6. Al-MCM-41 的XRD图分析 Al-MCM-41-A采用补加硅源(TEOS)的办法， Al-MCM-41-B的硅源全部来自高岭土 ，是在80°C,2mol/l. 100ml的HCl酸处理4h得到的分子筛 采用酸处理高岭土法得到的分子筛结晶型好

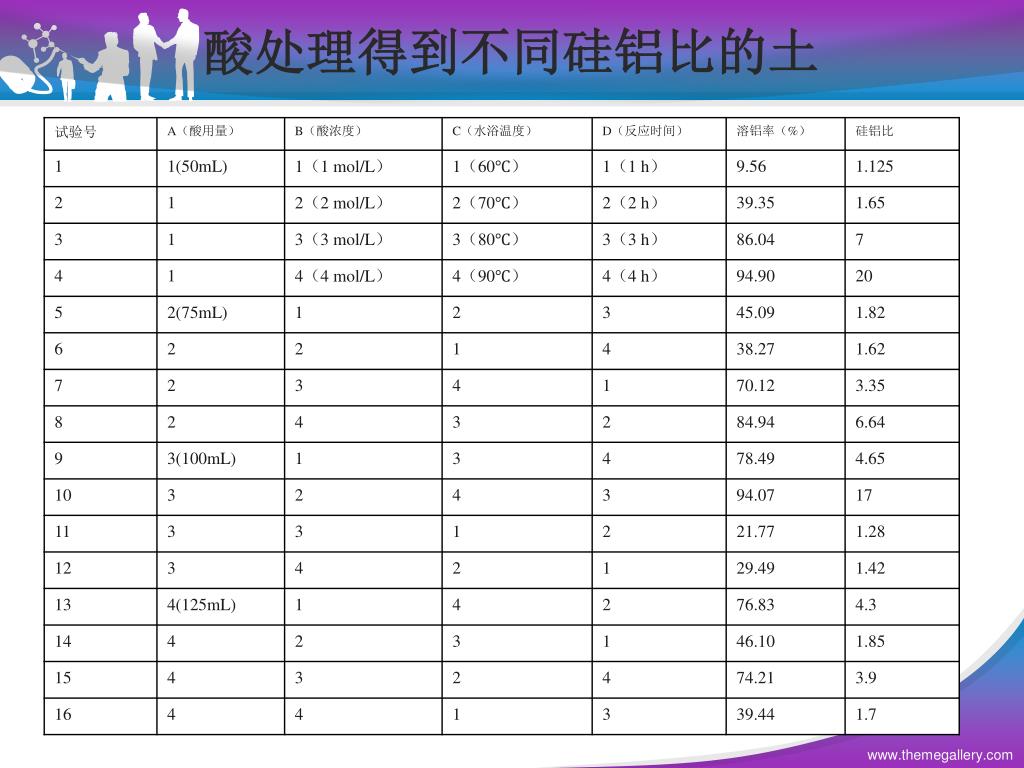

  7. 酸处理得到不同硅铝比的土

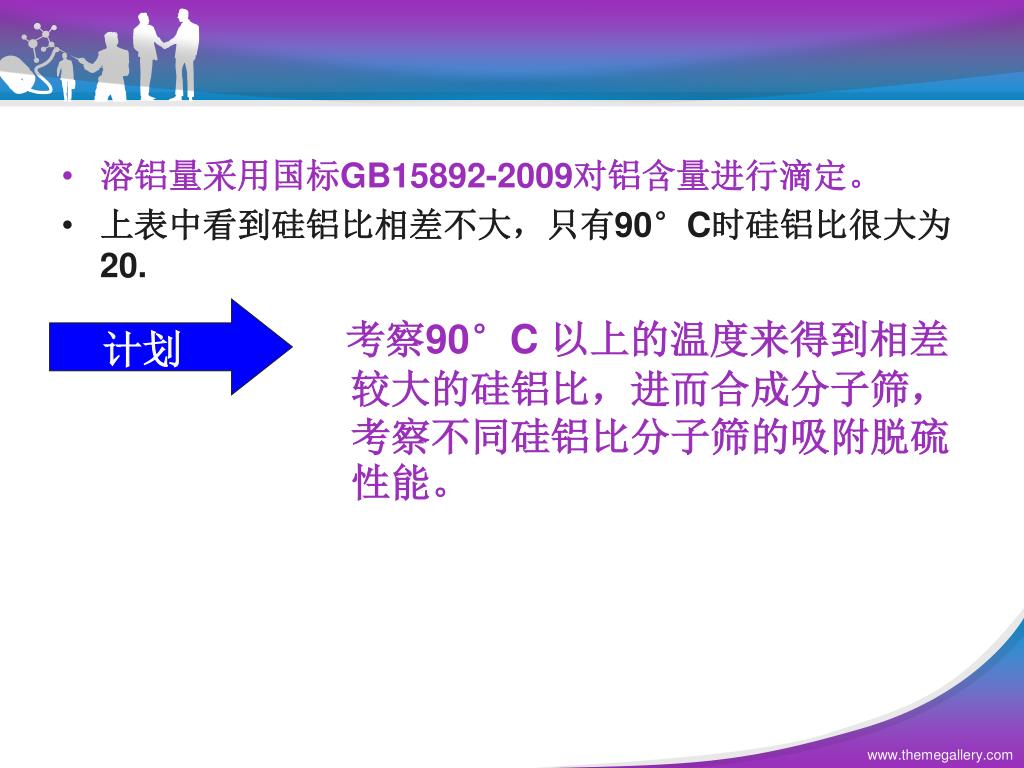

  8. 溶铝量采用国标GB15892-2009对铝含量进行滴定。 • 上表中看到硅铝比相差不大，只有90°C时硅铝比很大为20. 考察90°C 以上的温度来得到相差较大的硅铝比，进而合成分子筛，考察不同硅铝比分子筛的吸附脱硫性能。 计划

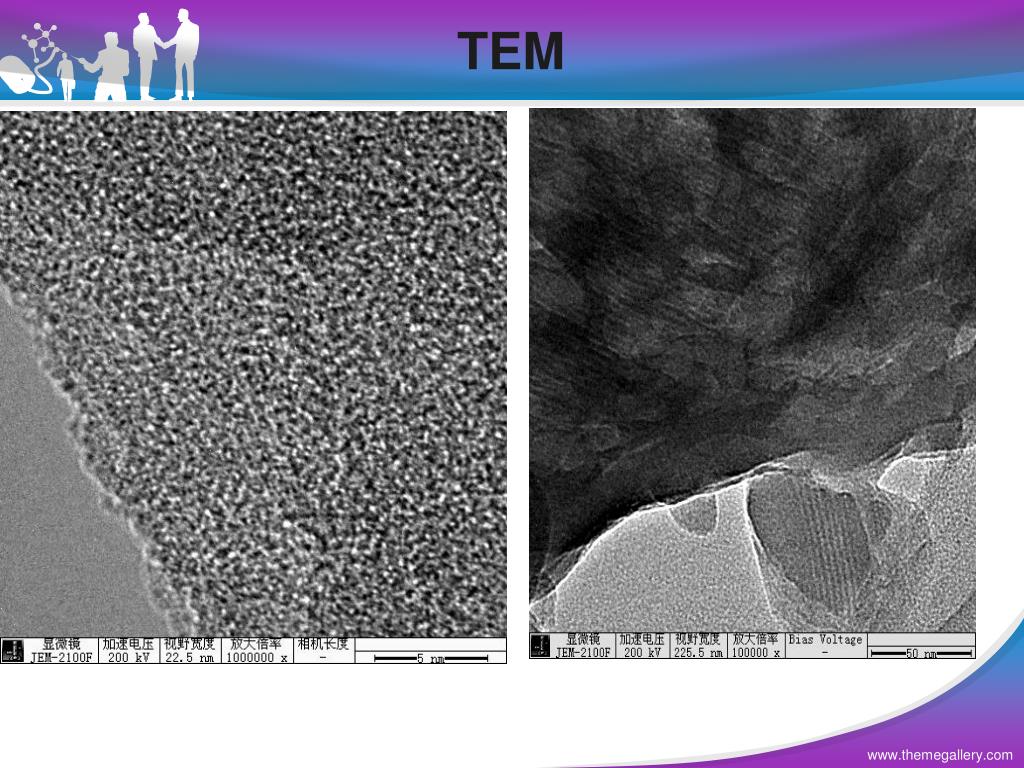

  9. TEM

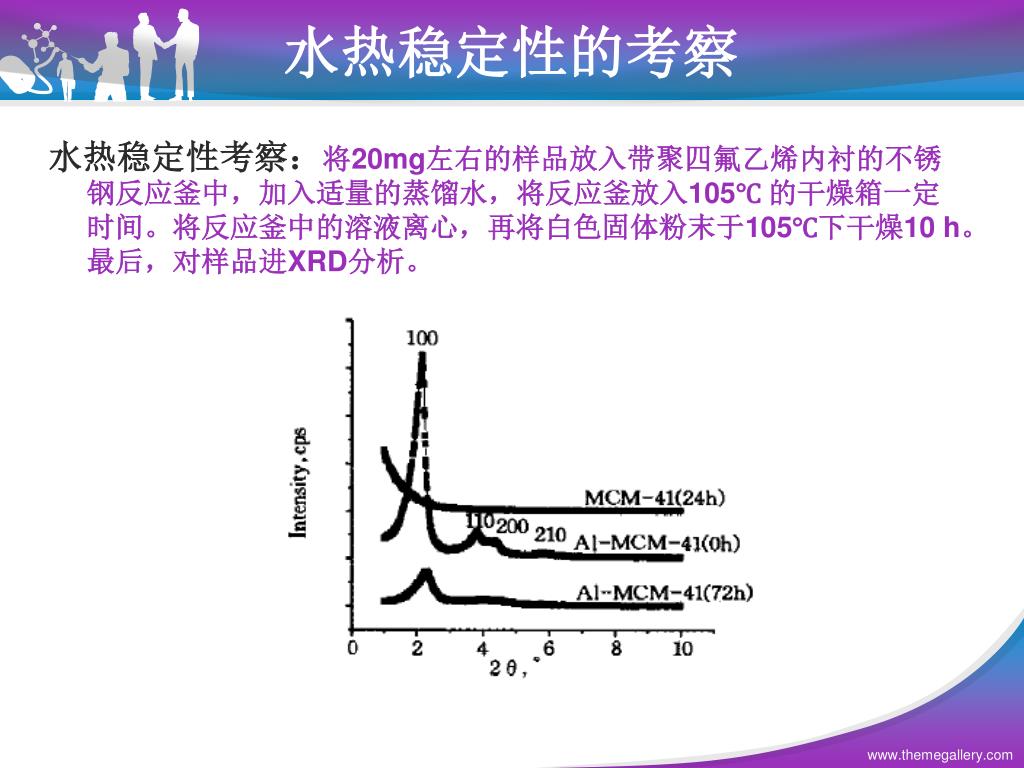

  10. 水热稳定性的考察 水热稳定性考察：将20mg左右的样品放入带聚四氟乙烯内衬的不锈钢反应釜中，加入适量的蒸馏水，将反应釜放入105℃ 的干燥箱一定时间。将反应釜中的溶液离心，再将白色固体粉末于105℃下干燥10 h。最后，对样品进XRD分析。

  11. 下一步计划 • Al-MCM-41部分： 考察硅铝比，碱度（OH/Si）,晶化时间制备条件 BET :考察孔结构（孔容，孔壁厚，孔径） 吡啶-TPD:考察酸量

  12. 谢谢

More Related
