1. 第11章 配置快照 ISSUE 1.0 日期： 杭州华三通信技术有限公司 版权所有，未经授权不得使用与传播

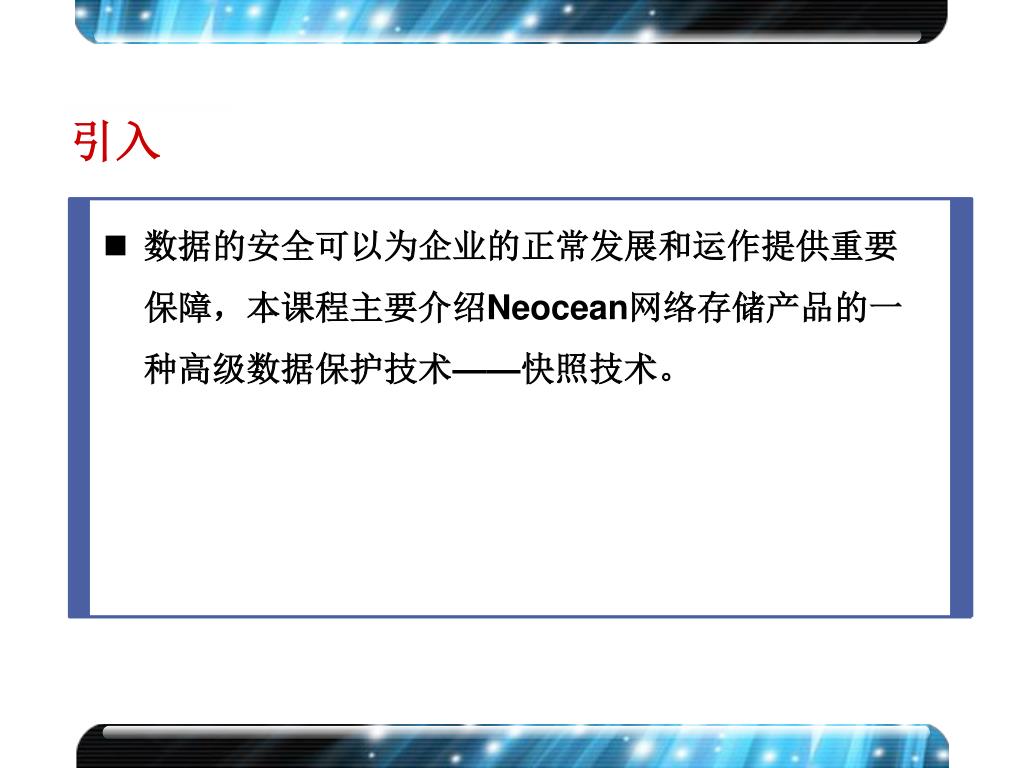

2. 引入 • 数据的安全可以为企业的正常发展和运作提供重要保障，本课程主要介绍Neocean网络存储产品的一种高级数据保护技术——快照技术。

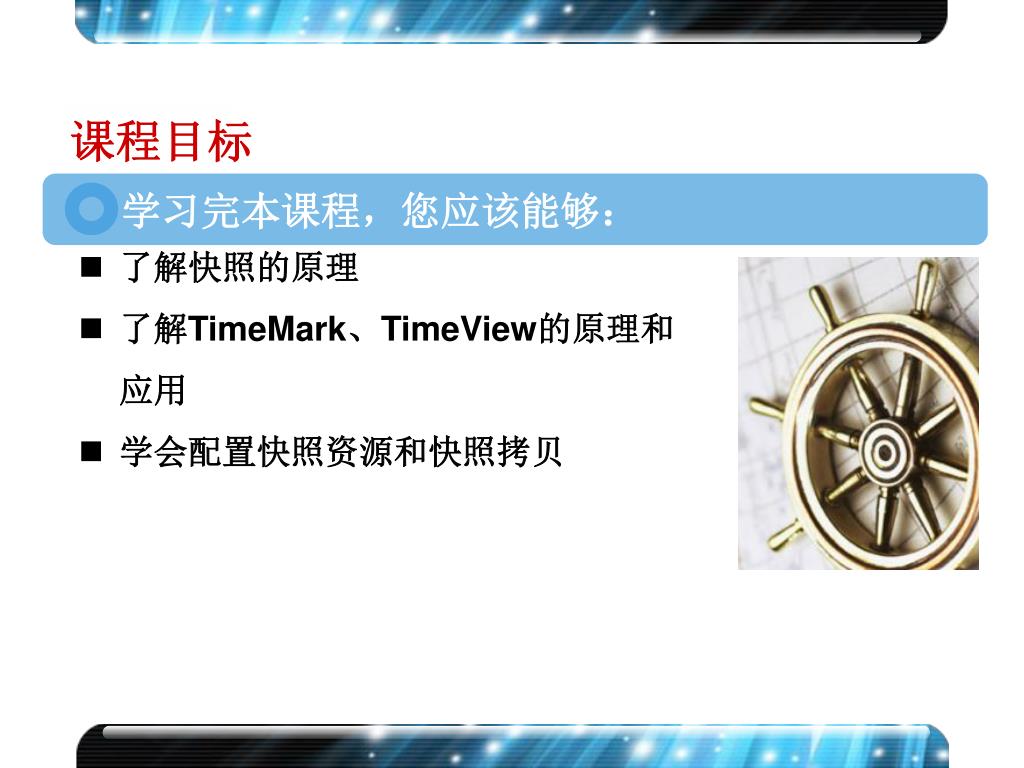

3. 课程目标 学习完本课程，您应该能够： • 了解快照的原理 • 了解TimeMark、TimeView的原理和应用 • 学会配置快照资源和快照拷贝

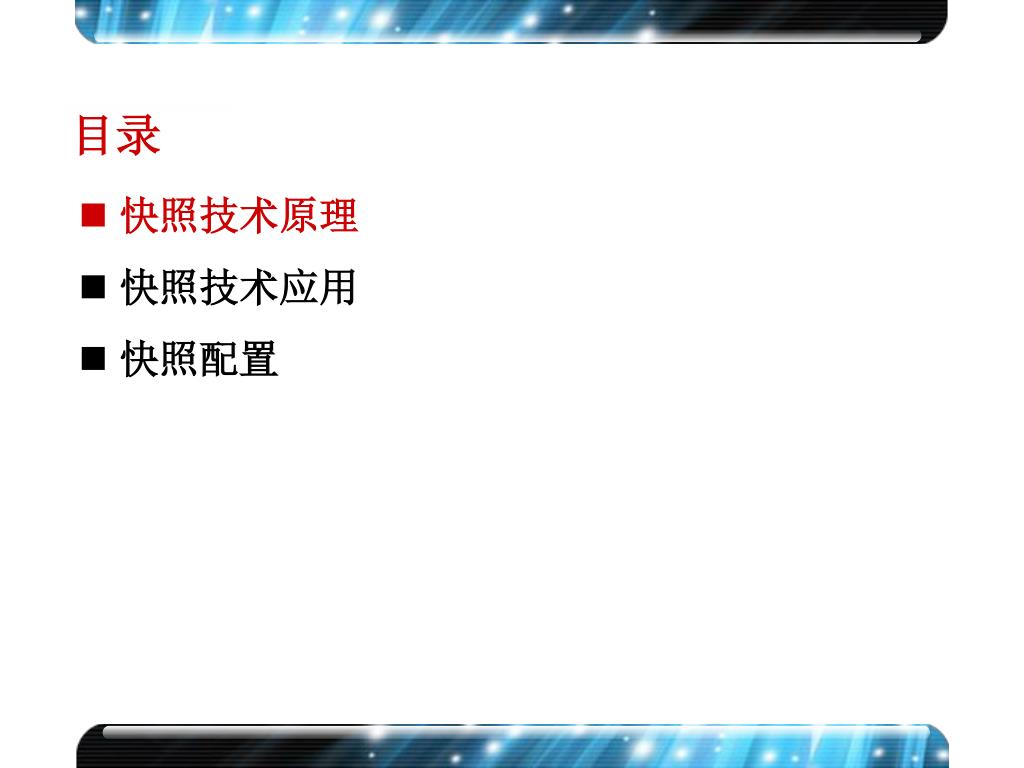

4. 目录 • 快照技术原理 • 快照技术应用 • 快照配置

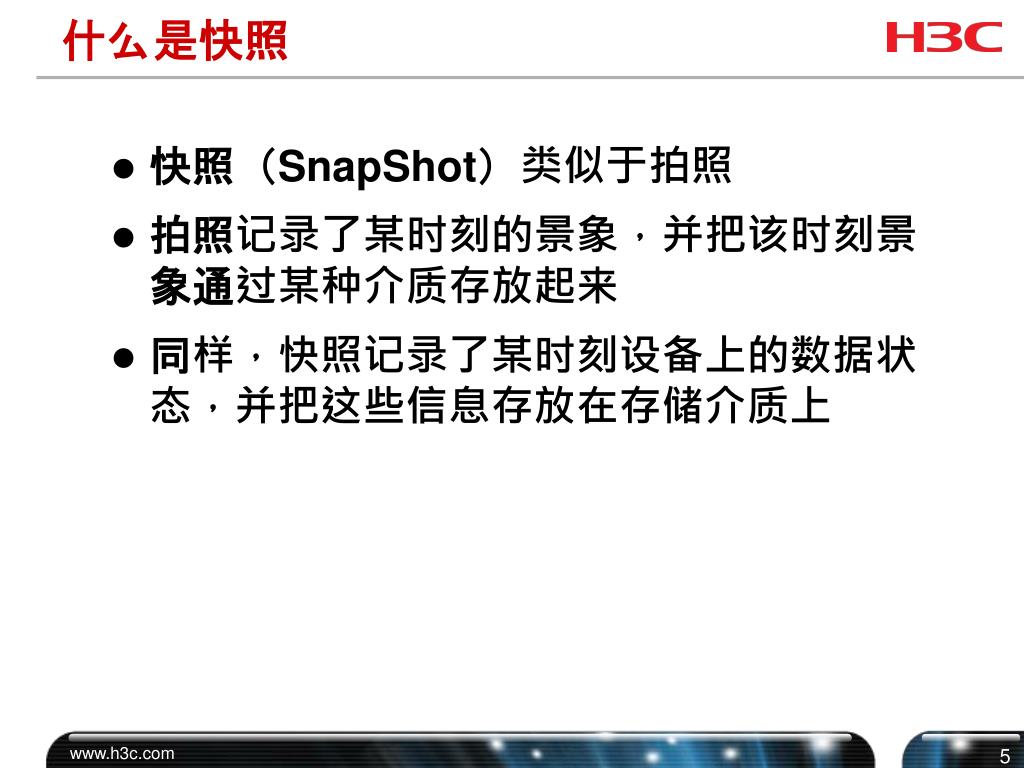

5. 什么是快照 • 快照（SnapShot）类似于拍照 • 拍照记录了某时刻的景象，并把该时刻景象通过某种介质存放起来 • 同样，快照记录了某时刻设备上的数据状态，并把这些信息存放在存储介质上

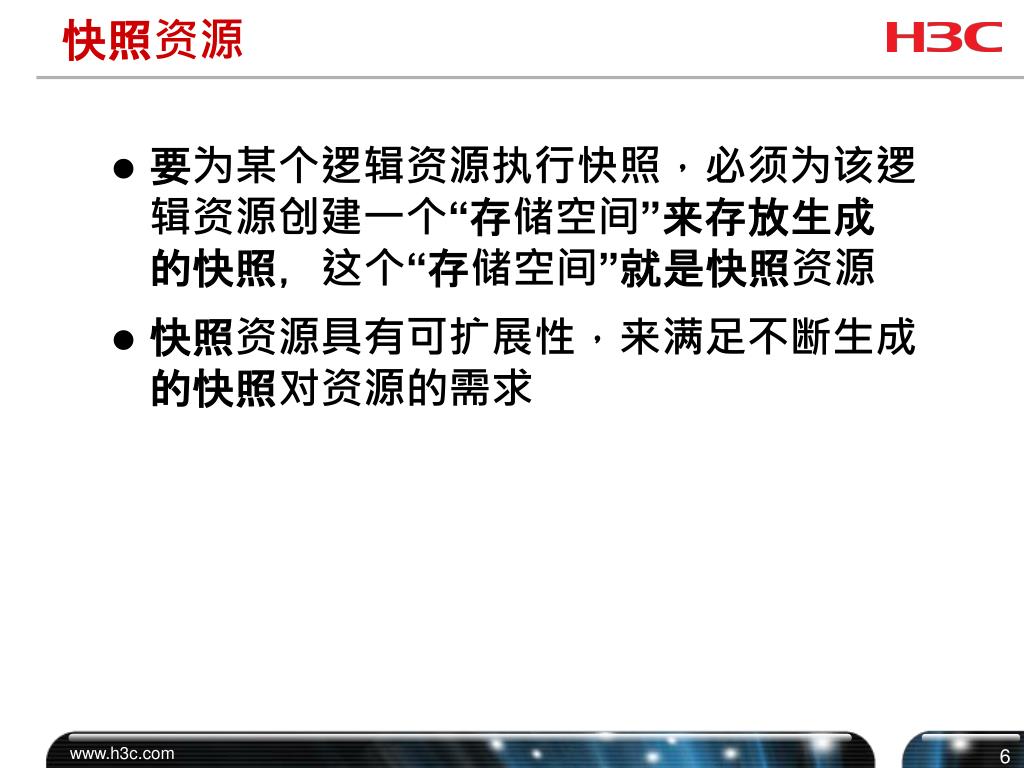

6. 快照资源 • 要为某个逻辑资源执行快照，必须为该逻辑资源创建一个“存储空间”来存放生成的快照，这个“存储空间”就是快照资源 • 快照资源具有可扩展性，来满足不断生成的快照对资源的需求

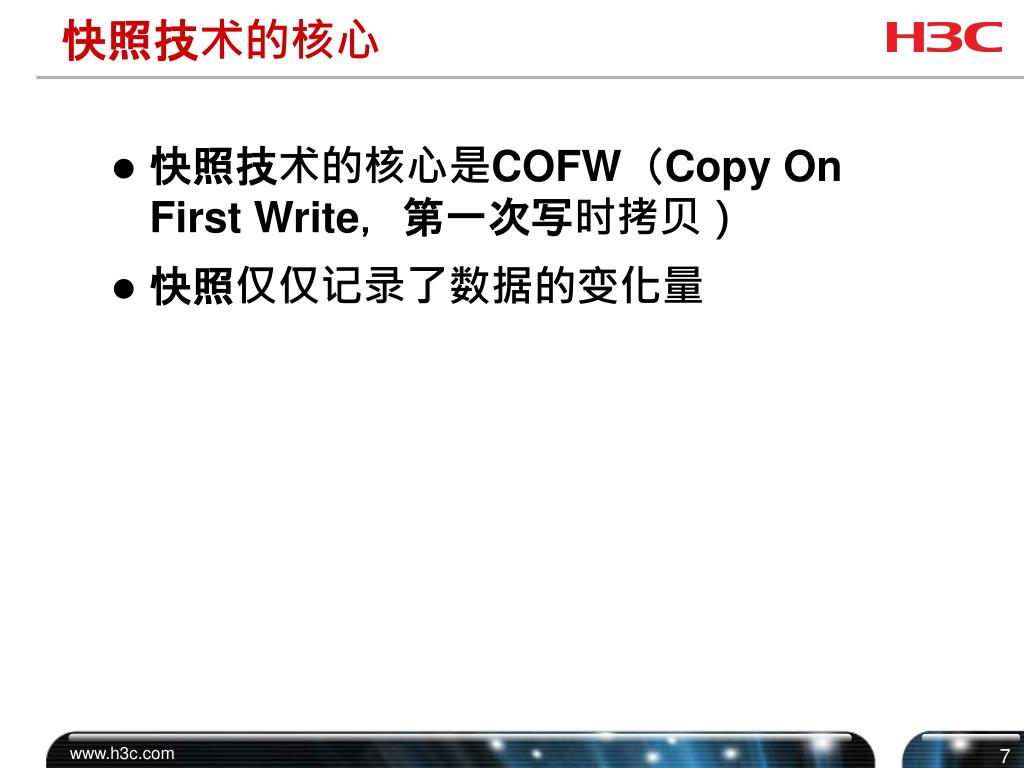

7. 快照技术的核心 • 快照技术的核心是COFW（Copy On First Write，第一次写时拷贝） • 快照仅仅记录了数据的变化量

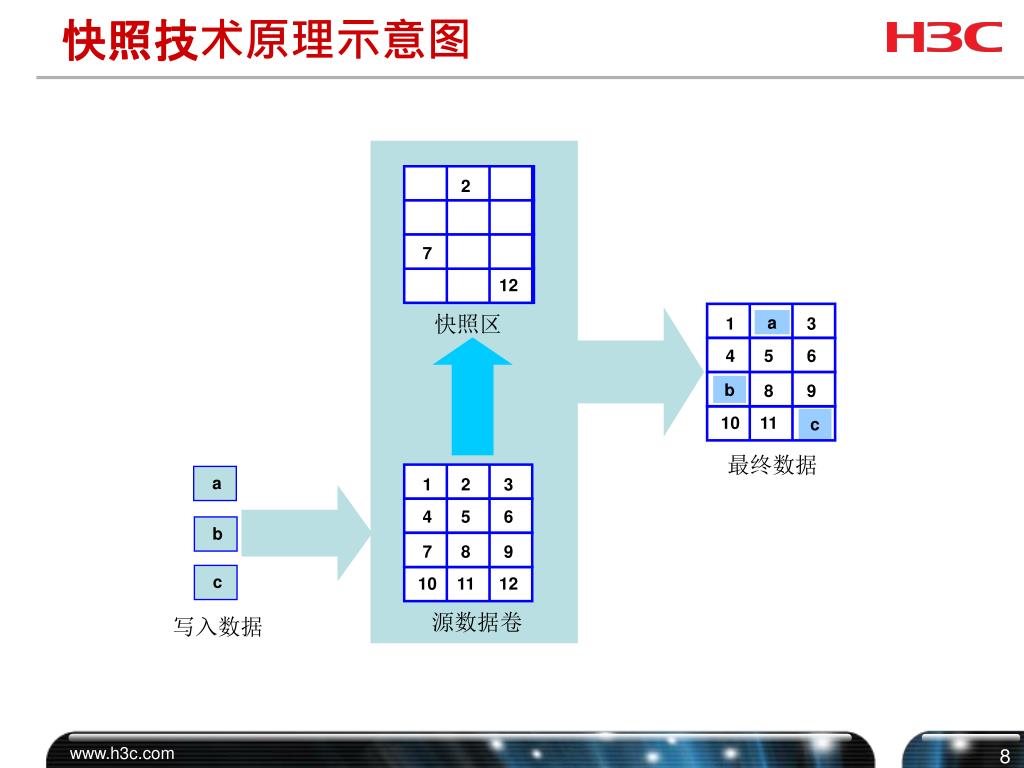

8. 1 2 2 3 4 5 6 7 7 8 9 10 11 12 12 b a c 快照技术原理示意图 快照区 a 1 3 4 5 6 b 8 9 c 10 11 最终数据 源数据卷 写入数据

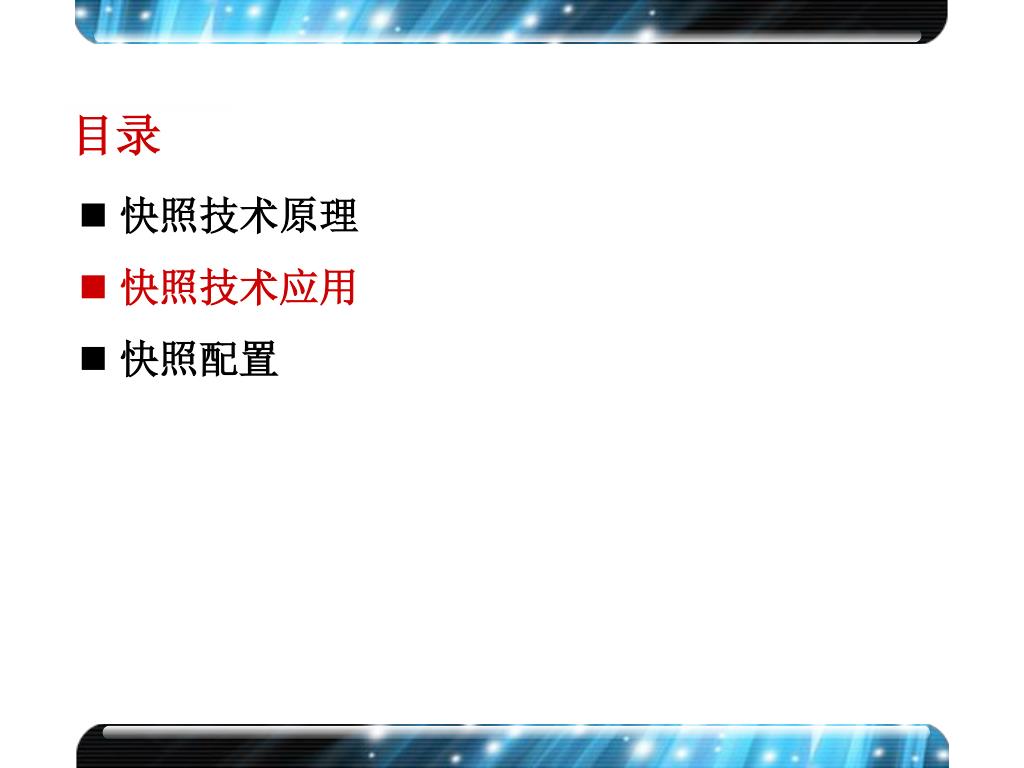

9. 目录 • 快照技术原理 • 快照技术应用 • 快照配置

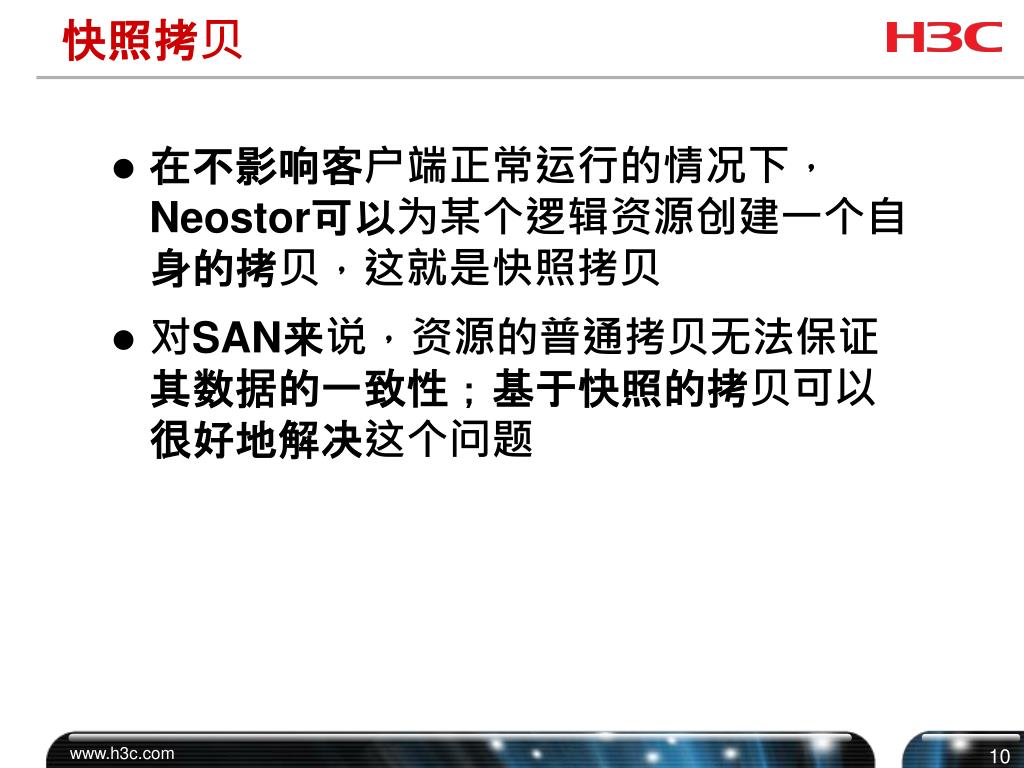

10. 快照拷贝 • 在不影响客户端正常运行的情况下，Neostor可以为某个逻辑资源创建一个自身的拷贝，这就是快照拷贝 • 对SAN来说，资源的普通拷贝无法保证其数据的一致性；基于快照的拷贝可以很好地解决这个问题

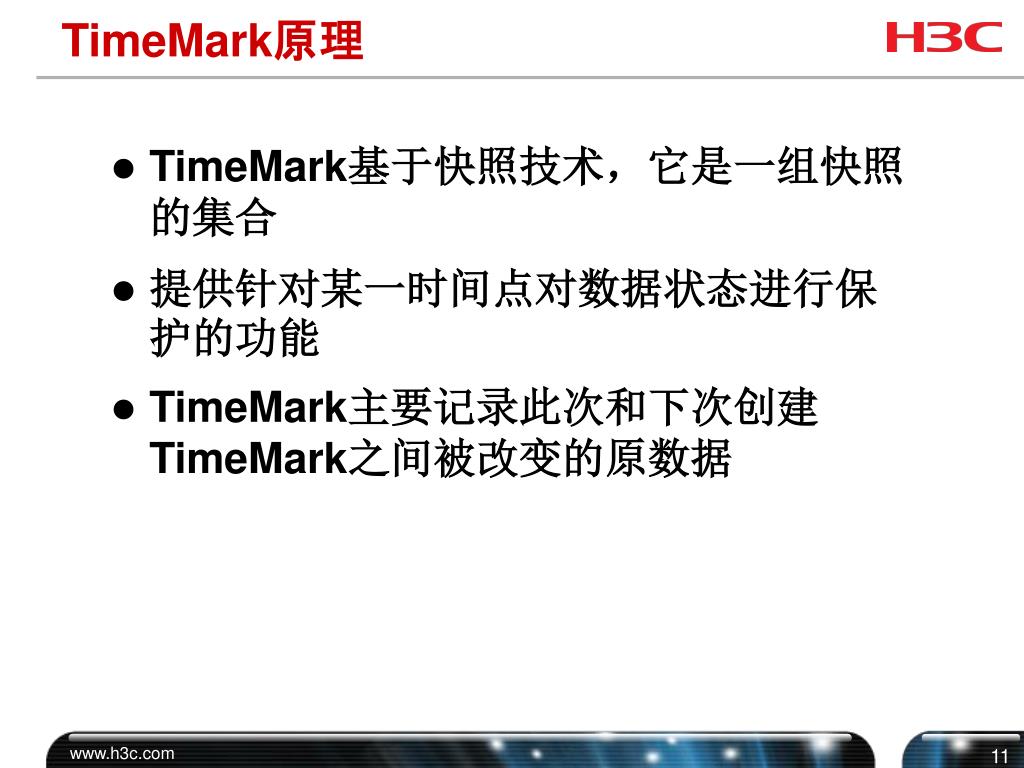

11. TimeMark原理 • TimeMark基于快照技术，它是一组快照的集合 • 提供针对某一时间点对数据状态进行保护的功能 • TimeMark主要记录此次和下次创建TimeMark之间被改变的原数据

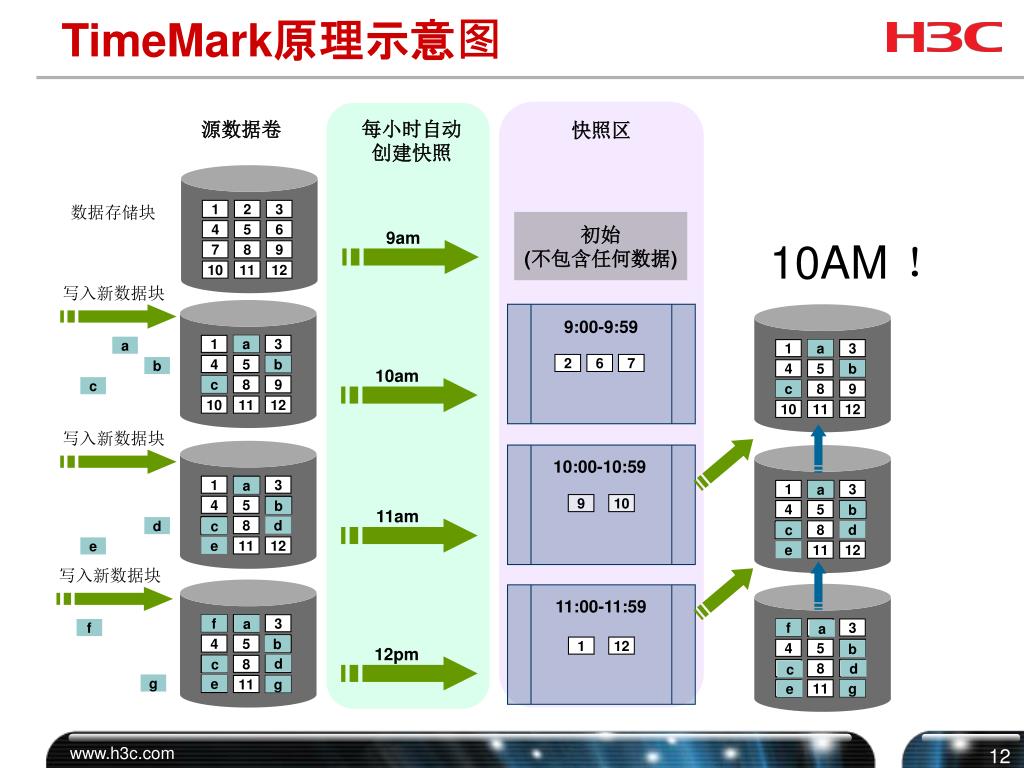

12. TimeMark原理示意图 源数据卷 每小时自动 创建快照 快照区 数据存储块 1 2 3 初始 (不包含任何数据) 9am 4 5 6 10AM ！ 7 8 9 10 11 12 写入新数据块 9:00-9:59 1 a 2 3 a 1 a 2 3 2 6 7 10am 4 5 6 b b 4 5 b 6 c 7 8 9 c 7 c 8 9 10 11 12 10 11 12 写入新数据块 10:00-10:59 1 2 3 2 a 1 2 3 a 2 9 10 11am 4 5 6 6 b 4 5 6 b 6 7 8 d d 7 c 7 8 d c 7 e 11 12 e e 11 12 写入新数据块 11:00-11:59 f 1 2 2 3 a f 1 f 2 2 3 a 12pm 4 5 6 6 b 1 12 4 5 6 6 b d 7 7 8 9 c 7 7 8 9 d c g e 10 11 12 g 10 11 g 12 e

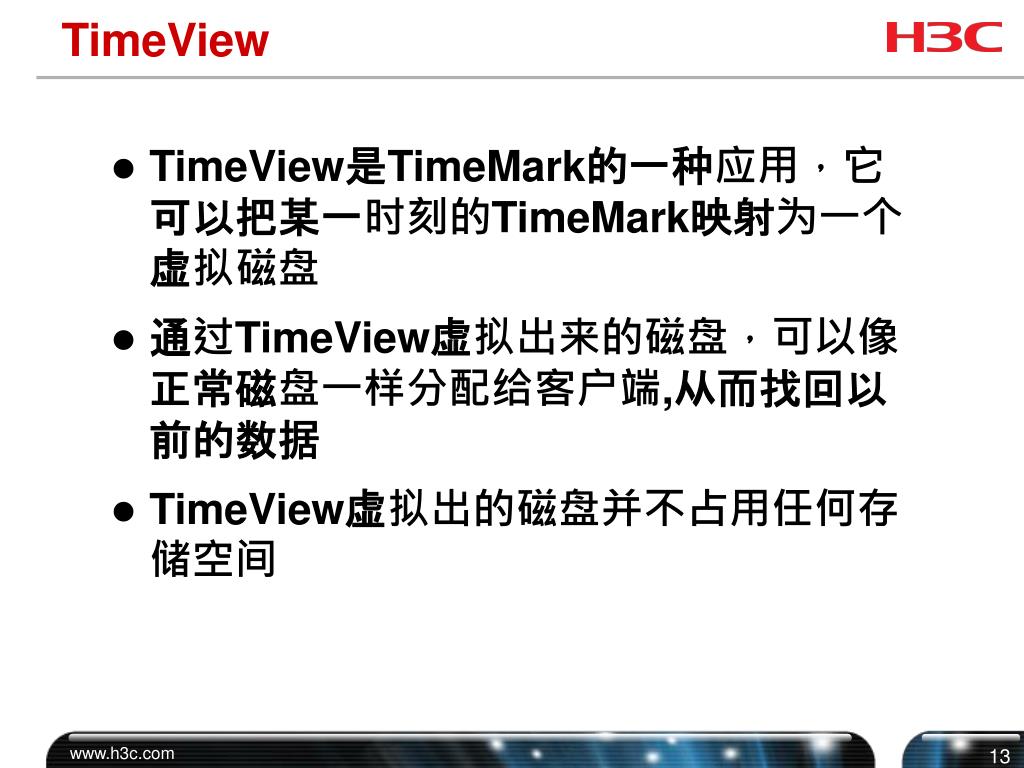

13. TimeView • TimeView是TimeMark的一种应用，它可以把某一时刻的TimeMark映射为一个虚拟磁盘 • 通过TimeView虚拟出来的磁盘，可以像正常磁盘一样分配给客户端,从而找回以前的数据 • TimeView虚拟出的磁盘并不占用任何存储空间

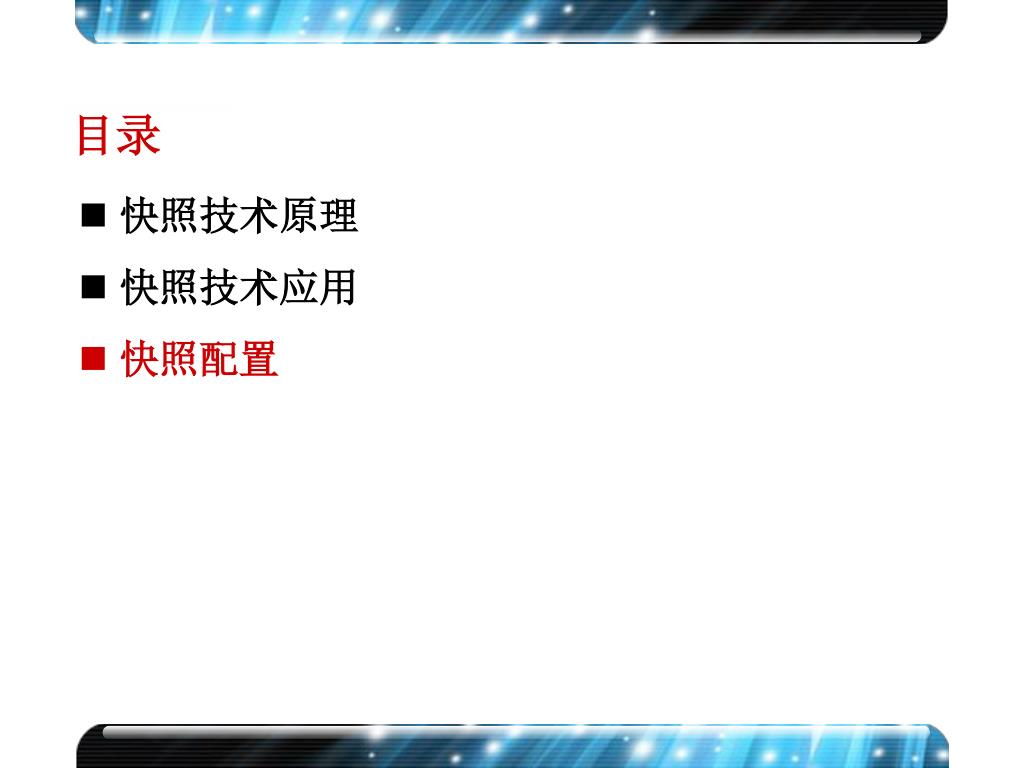

14. 目录 • 快照技术原理 • 快照技术应用 • 快照配置

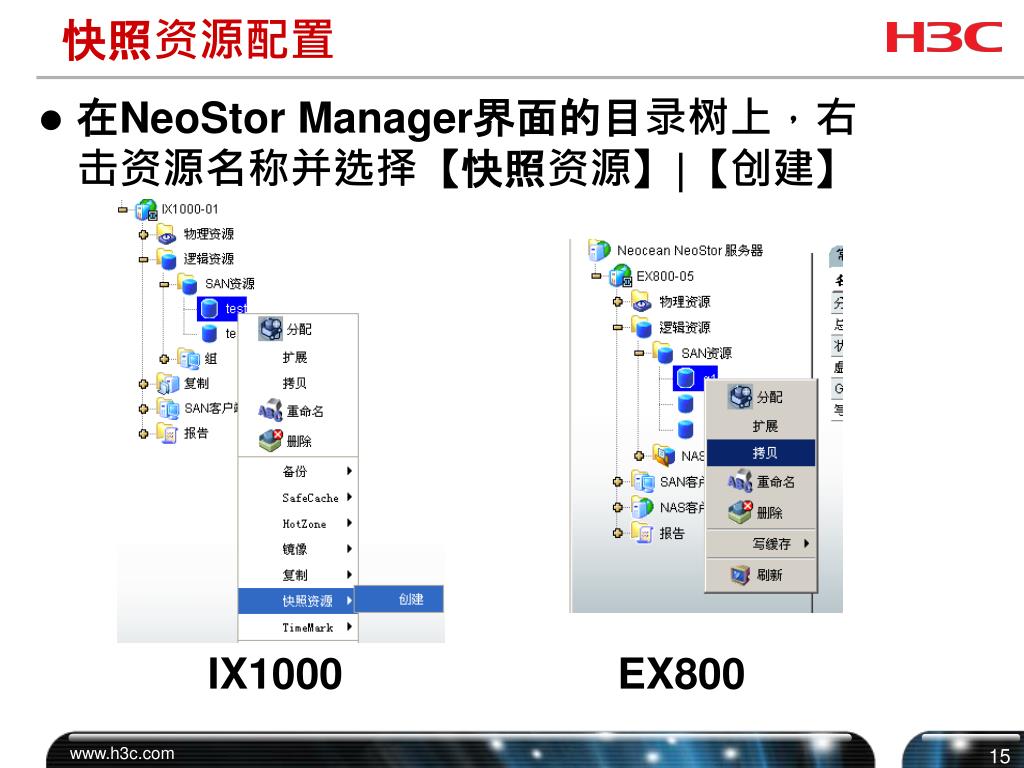

15. 快照资源配置 • 在NeoStor Manager界面的目录树上，右击资源名称并选择【快照资源】|【创建】 IX1000 EX800

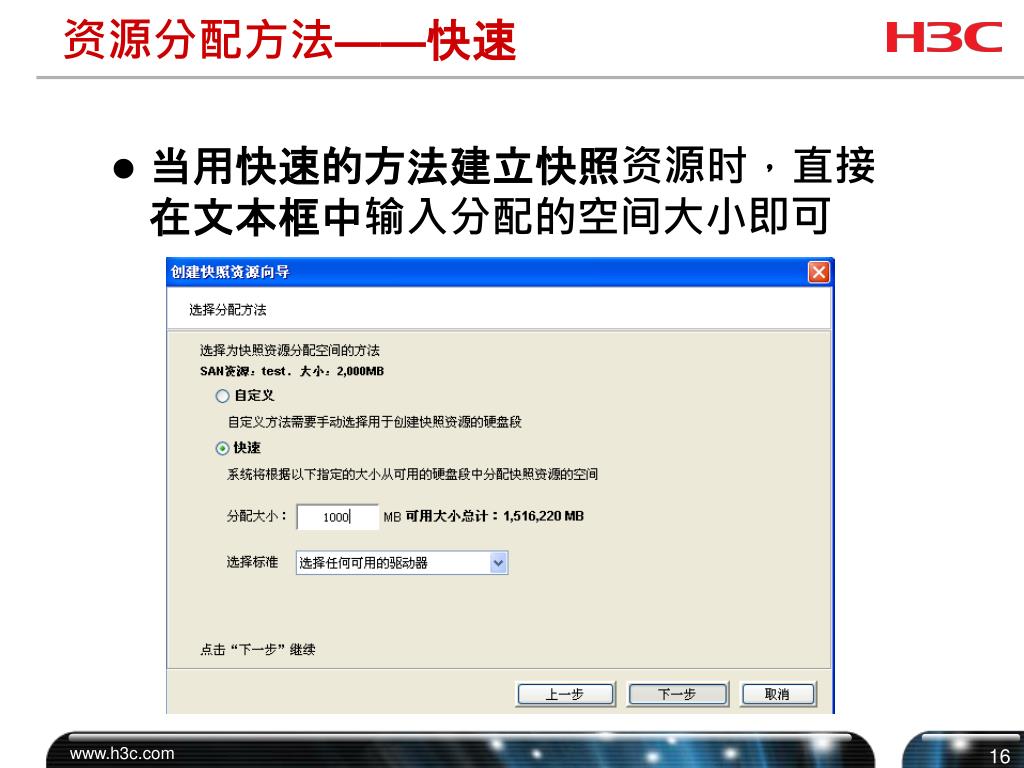

16. 资源分配方法——快速 • 当用快速的方法建立快照资源时，直接在文本框中输入分配的空间大小即可

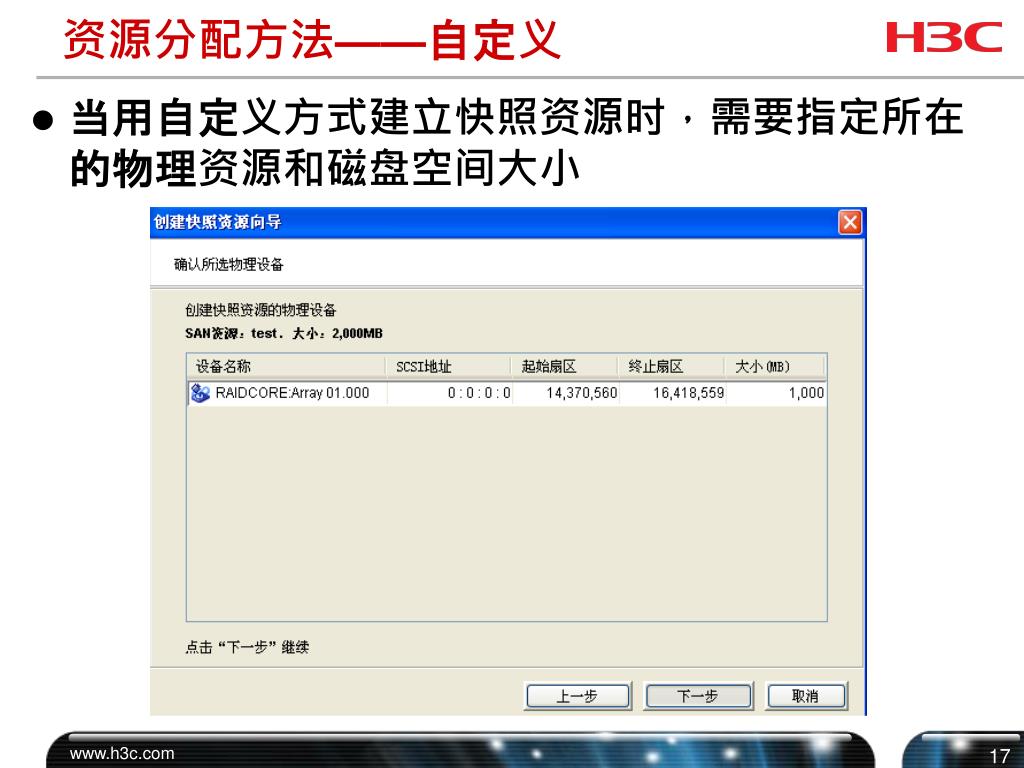

17. 资源分配方法——自定义 • 当用自定义方式建立快照资源时，需要指定所在的物理资源和磁盘空间大小

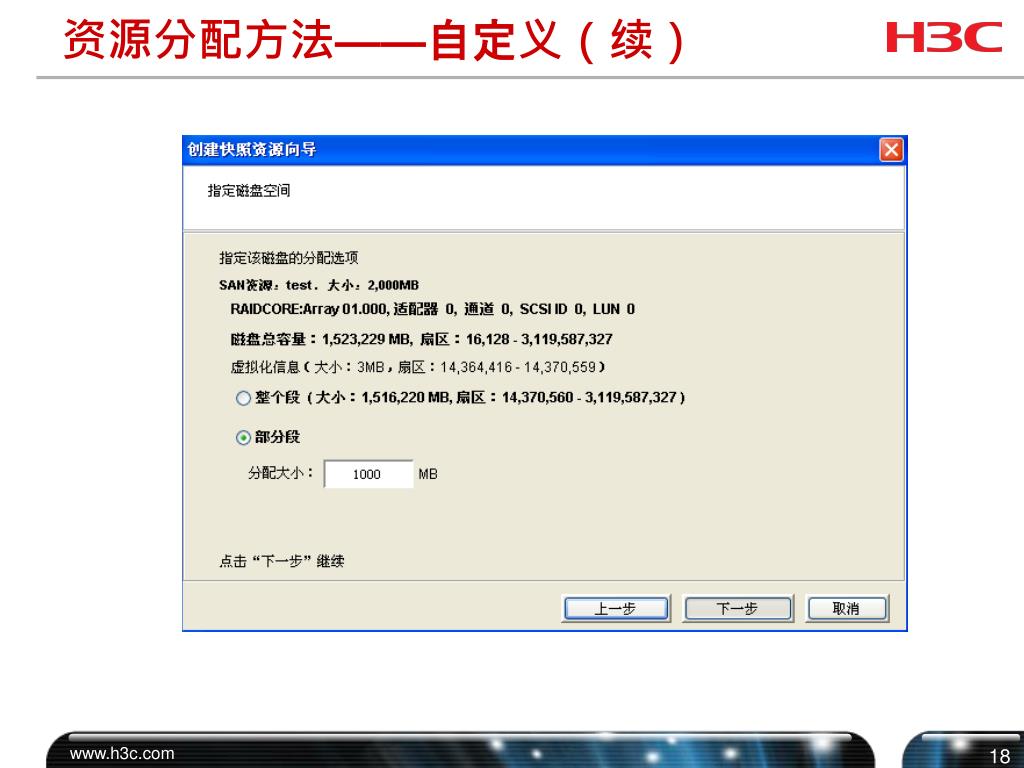

18. 资源分配方法——自定义（续）

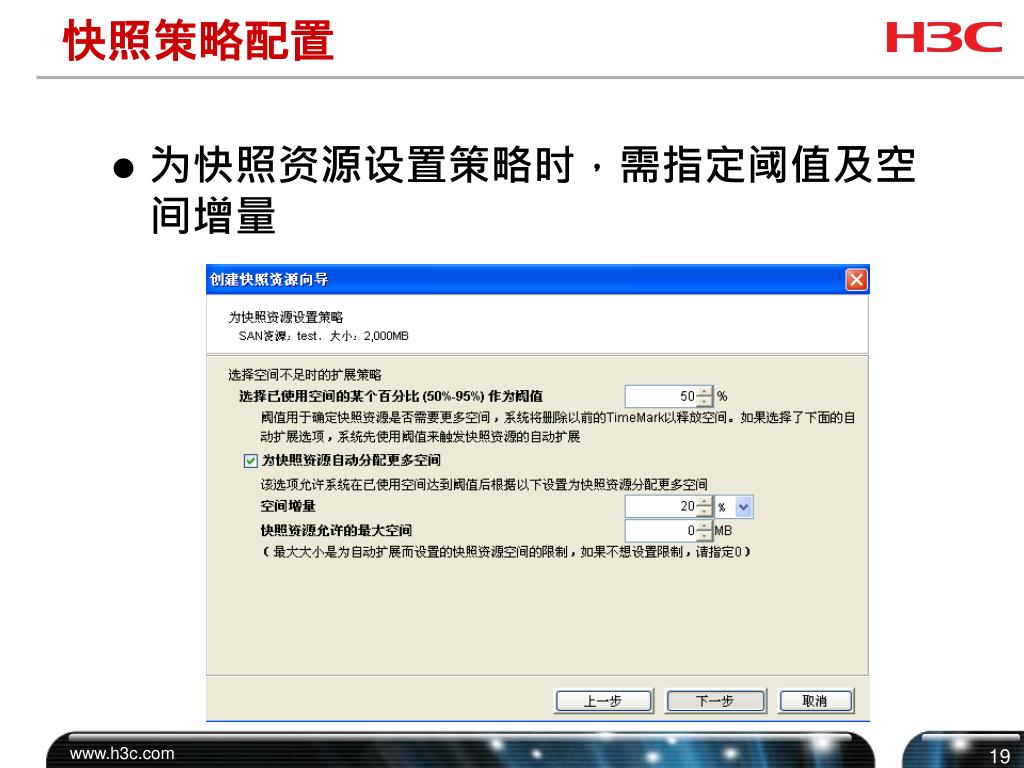

19. 快照策略配置 • 为快照资源设置策略时，需指定阈值及空间增量

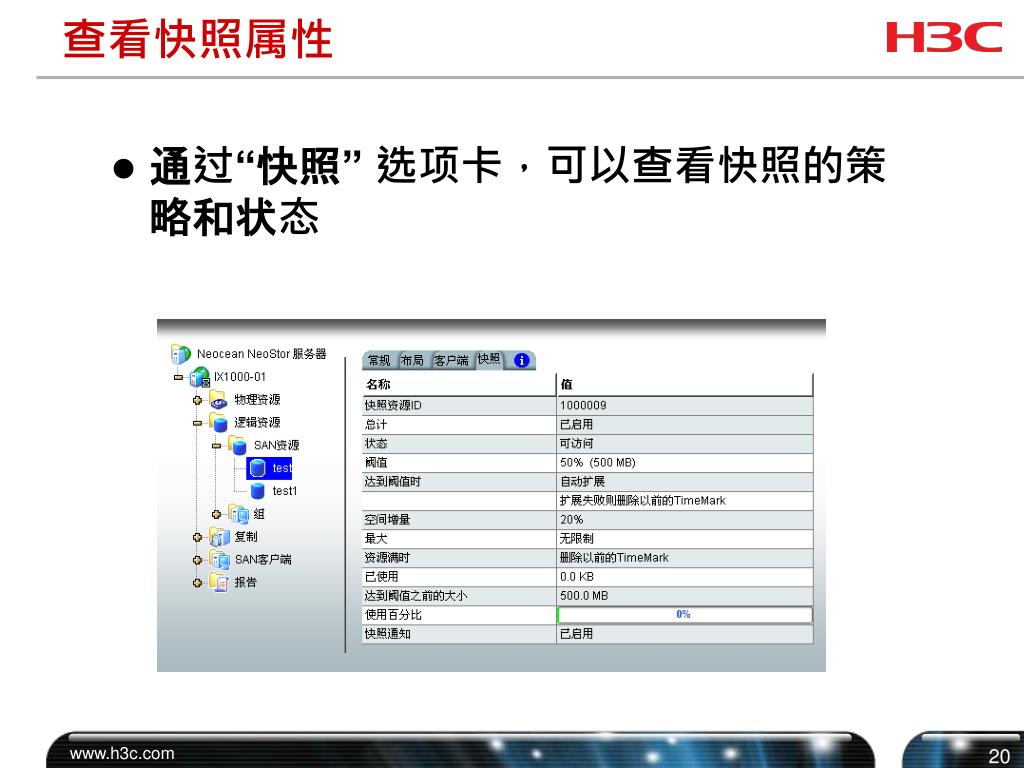

20. 查看快照属性 • 通过“快照” 选项卡，可以查看快照的策略和状态

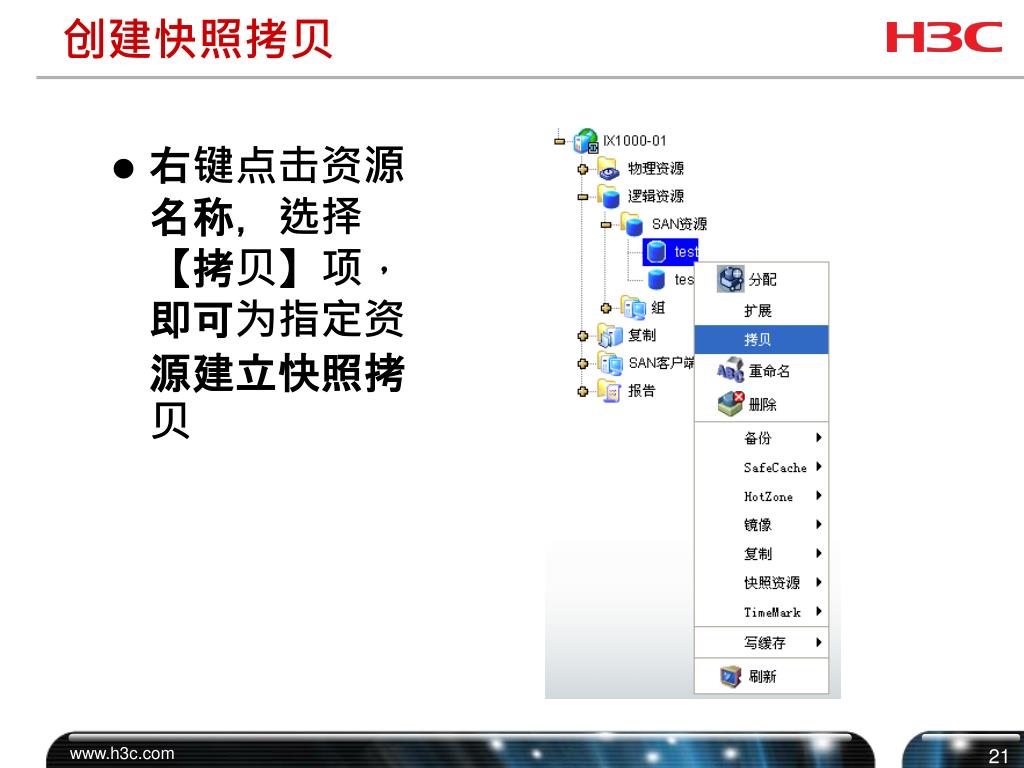

21. 创建快照拷贝 • 右键点击资源名称，选择【拷贝】项，即可为指定资源建立快照拷贝

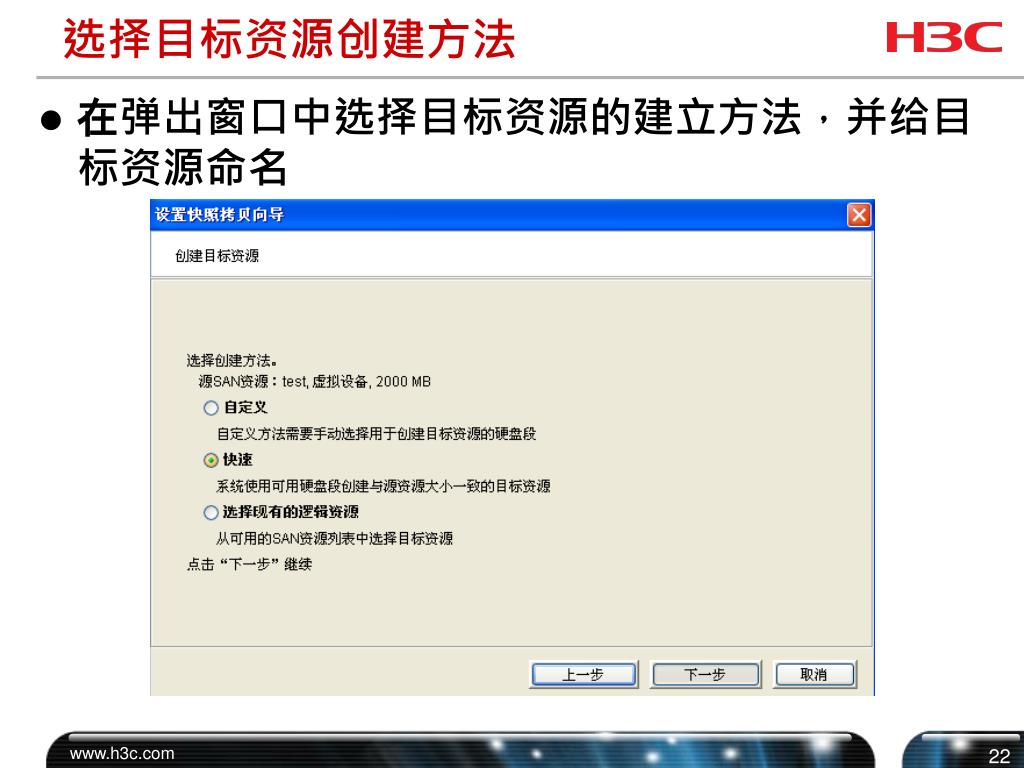

22. 选择目标资源创建方法 • 在弹出窗口中选择目标资源的建立方法，并给目标资源命名

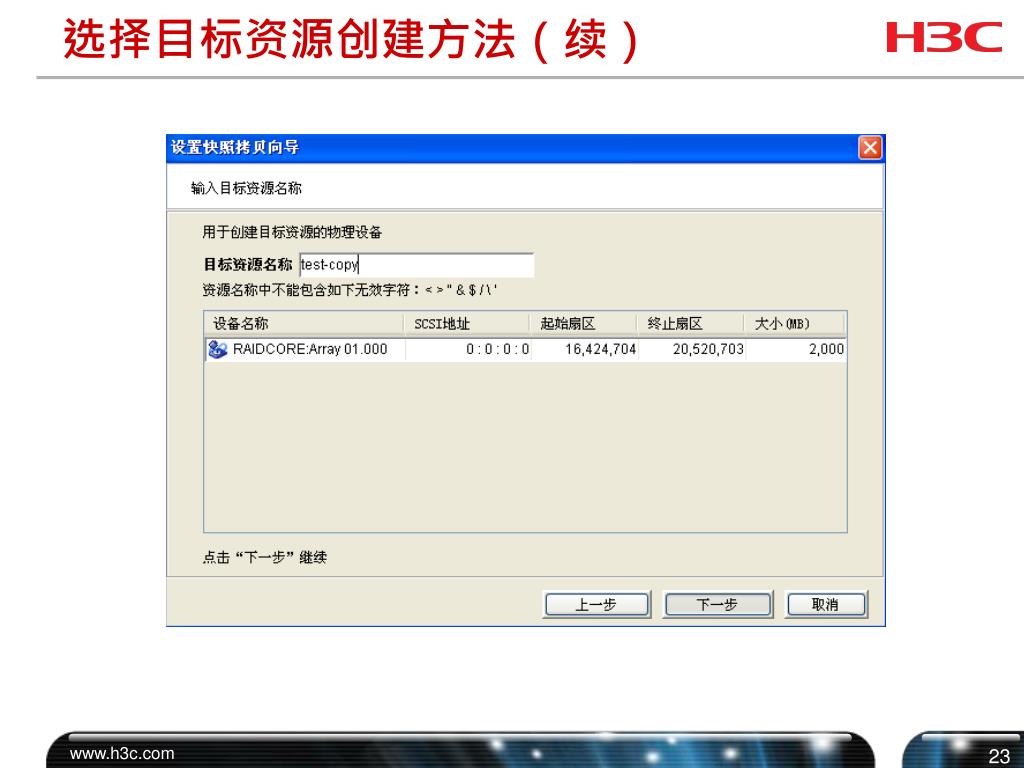

23. 选择目标资源创建方法（续）

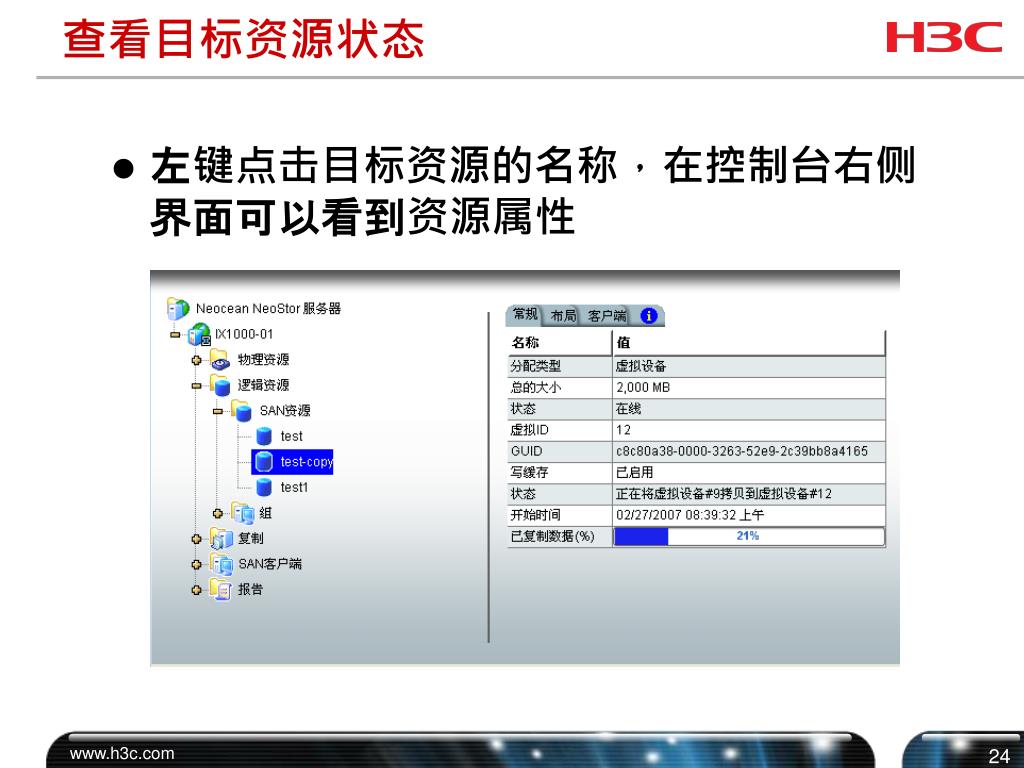

24. 查看目标资源状态 • 左键点击目标资源的名称，在控制台右侧界面可以看到资源属性

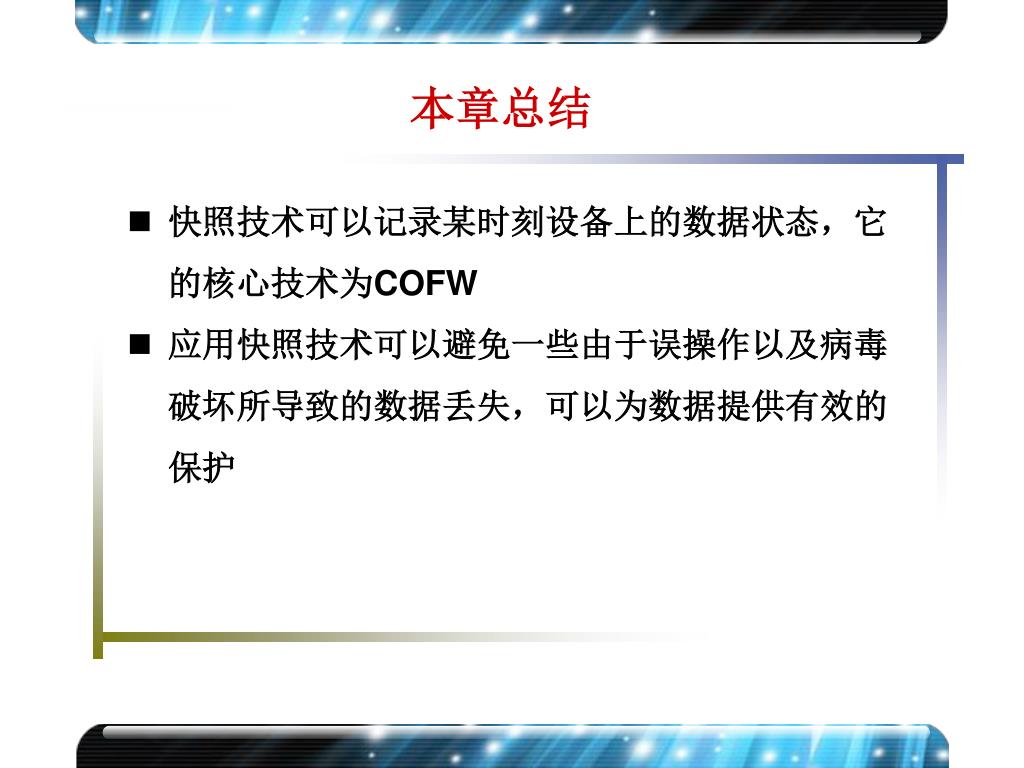

25. 本章总结 • 快照技术可以记录某时刻设备上的数据状态，它的核心技术为COFW • 应用快照技术可以避免一些由于误操作以及病毒破坏所导致的数据丢失，可以为数据提供有效的保护
