FÉMES ANYAGOK SZERKETETE

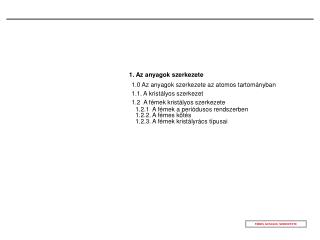

1. Az anyagok szerkezete. 1.0 Az anyagok szerkezete az atomos tartományban. 1.1. A kristályos szerkezet. 1.2 A fémek kristályos szerkezete. 1.2.1 A fémek a periódusos rendszerben. 1.2.2. A fémes kötés. 1.2.3. A fémek kristályrács típusai. FÉMES ANYAGOK SZERKETETE.

fausta
Download Presentation

FÉMES ANYAGOK SZERKETETE

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 1. Az anyagok szerkezete 1.0 Az anyagok szerkezete az atomos tartományban 1.1. A kristályos szerkezet 1.2 A fémek kristályos szerkezete 1.2.1 A fémek a periódusos rendszerben 1.2.2. A fémes kötés 1.2.3. A fémek kristályrács típusai FÉMES ANYAGOK SZERKETETE

  2. 1.0 Az anyagok szerkezete az atomos tartományban 1.0.2 Az elemi részecskék FÉMES ANYAGOK SZERKETETE

  3. - - - - - - - - - - - - - + n + - - - - - - - - - - + n + n 1s 2s 2p 3s 3p 3d 4s 4p - - - - - - - - - - - - - 1. 0. 2 Az atom modellek BOHR - féle atommodell - 4f (14 e ) - 4d (10 e ) - N (32 e ) n=4 - 4p (6 e ) - 4s (2 e ) - 3d (10 e ) - M (18 e ) n=3 - 3p (6 e ) - 3s (2 e ) - - 2p (6 e ) L (8 e ) n=2 - 2s (2 e ) - K (2 e ) n=1 - 1s (2 e ) fõpályák mellékpályák FÉMES ANYAGOK SZERKETETE

  4. Az elektronok energiájának változása csak diszkrét értékű lehet. Energia felvétel elektromágneses hullám elnyelésével, csökkenés elektromágneses hullám kibocsátásával lehetséges h:Planck-féle állandó ν:a sugárzás frekvenciája FÉMES ANYAGOK SZERKETETE

  5. A kvantummechanikai modell alapja FÉMES ANYAGOK SZERKETETE

  6. Az elektronok energetikai helyzetét a kvantummechanika kvantumszámokkal adja meg: FŐKVANTUMSZÁM: n = 1,2,3,4 ...n ze = 2n2 MELLÉKKVANTUMSZÁM: l = 0,1,2,3, … (n-1) ze = 2(2l+1) MÁGNESES KVANTUMSZÁM: m = (-l), …0… ,(+l) PERDÜLET: s = (-1/2), … (+1/2) Az elemeket a PERIÓDUSOS RENDSZER rendszerezi ! FÉMES ANYAGOK SZERKETETE

  7. FÉMES ANYAGOK SZERKETETE STRUKTUR METALLISCHER WERKSTOFFE

  8. 1.0.3. Az elemek ”Periódusos rendszer ”-e APERIÓDUSOS RENDSZER az elemek MÁTRIX rendszere 53,9 Fe 26 FÉMES ANYAGOK SZERKETETE

  9. FÉMES ANYAGOK SZERKETETE STRUKTUR METALLISCHER WERKSTOFFE

  10. FÉMES ANYAGOK SZERKETETE STRUKTUR METALLISCHER WERKSTOFFE

  11. FÉMES ANYAGOK SZERKETETE STRUKTUR METALLISCHER WERKSTOFFE

  12. 1.0.4. Kötéstípusok Elsődleges kötések ionkötés kovalens kötés fémes kötés Másodlagos kötések van der Waals féle kötés hidrogén kötés : FÉMES ANYAGOK SZERKETETE

  13. Ionkötés : FÉMES ANYAGOK SZERKETETE

  14. Kovalens kötés : FÉMES ANYAGOK SZERKETETE

  15. A fémes kötés : FÉMES ANYAGOK SZERKETETE

  16. 1.1. A kristályos szerkezet 1.1.1 Az elemi térrács származtatása TÉRELEM FÉMES ANYAGOK SZERKETETE

  17. 1.1. 2 Az elemi cella Az elemi cella típusok FÉMES ANYAGOK SZERKETETE

  18. rácsjellemzők  a rácsparaméter (cella élhossz),  K koordinációs szám (szomszédos atomok száma),  A/E az elemi cellára jutó atomok száma  r atomsugár, 10-10 m,  T térkitöltés (a cellához tartozó atomok/cella térfogata %)  r0 az atomok közé beírható legnagyobb gömb sugara FÉMES ANYAGOK SZERKETETE

  19. 1.1.3 A rácsparaméterek megadása a MILLER indexek kristálypontok ”MILLER” indexei I [[110]] II [[112]] III [[010]] FÉMES ANYAGOK SZERKETETE FÉMES ANYAGOK SZERKETETE

  20. A kristálytani irányok megadása <111> FÉMES ANYAGOK SZERKETETE

  21. A kristálytani síkok”MILLER - indexei” Példa: 1. m=2, n=3, p=1 2. 1/m=1/2, 1/n=1/3, 1/p=1 |• /6 3. (3 21) FÉMES ANYAGOK SZERKETETE

  22. Példa: 1. m=2, n=3, p=1 2. 1/m=1/2, 1/n=1/3, 1/p=1 |• /6 3. (326) FÉMES ANYAGOK SZERKETETE

  23. {111} síkok FÉMES ANYAGOK SZERKETETE

  24. 1.2 A fémek kristályos szerkezete FÉMES ANYAGOK SZERKETETE

  25. 1.2.4. A színfémek kristályos szerkezetének kialakulása FÉMES ANYAGOK SZERKETETE

  26. F szabad energia SZ F D FÉMES ANYAGOK SZERKETETE

  27. { { térfogat felület FÉMES ANYAGOK SZERKETETE

  28. kristályosodási képesség Kk [mag / cm3min] • kristályosodási sebességKs [cm/min] FÉMES ANYAGOK SZERKETETE

  29. FÉMES ANYAGOK SZERKETETE

  30. A csíraképződés segítése idegen határfelülettel FAL FÉMES ANYAGOK SZERKETETE

  31. 1.2.5. Az ötvözetek szerkezeti elemei szilárdoldatok ötvöző alapfém FÉMES ANYAGOK SZERKETETE

  32. FÉMES ANYAGOK SZERKETETE

  33. fémvegyület intermetallikus vegyületek AB, AB2, ABC TiC, VC, NbC FÉMES ANYAGOK SZERKETETE

  34. Hume-Rothery- fázisok pl.Cu-Zn β(TKK) e/a = 3/ 2 CuZn γ (TKK) e/a =21/13 Cu5Zn8 ε(hdp) e/a = 7/ 4 CuZn3 FÉMES ANYAGOK SZERKETETE

  35. intersztíciós vegyületek Fe3C szerkezete bonyolult kristályszerkezetű karbidok , nitridek, boridok FÉMES ANYAGOK SZERKETETE

  36. 1.2.6. Rácshibák pontszerű rácshibák • hiányzó saját atom • beékelődő saját atom • beékelődő idegen atom FÉMES ANYAGOK SZERKETETE

  37. vonalszerű rácshibák éldiszlokáció FÉMES ANYAGOK SZERKETETE

  38. csavardiszlokáció FÉMES ANYAGOK SZERKETETE

  39. a diszlokációk mozgása FÉMES ANYAGOK SZERKETETE

  40. FÉMES ANYAGOK SZERKETETE

  41. FÉMES ANYAGOK SZERKETETE

  42. felületi rácshibák A A B C A C B A C rétegződési hiba ikerkristályhatár FÉMES ANYAGOK SZERKETETE

  43. fázishatár FÉMES ANYAGOK SZERKETETE

  44. fázishatár típusok FÉMES ANYAGOK SZERKETETE

  45. szemcsehatár nagyszögű FÉMES ANYAGOK SZERKETETE

  46. szemcsehatár kisszögű FÉMES ANYAGOK SZERKETETE

  47. 1.2. A fémek kristályos szerkezete FÉMES ANYAGOK SZERKETETE

  48. 1.2.1 A fémek kristályrács típusai FÉMES ANYAGOK SZERKETETE

  49. a térközepes köbös rács TKK FÉMES ANYAGOK SZERKETETE

  50. a felületen középpontos köbös FKK rács FÉMES ANYAGOK SZERKETETE
