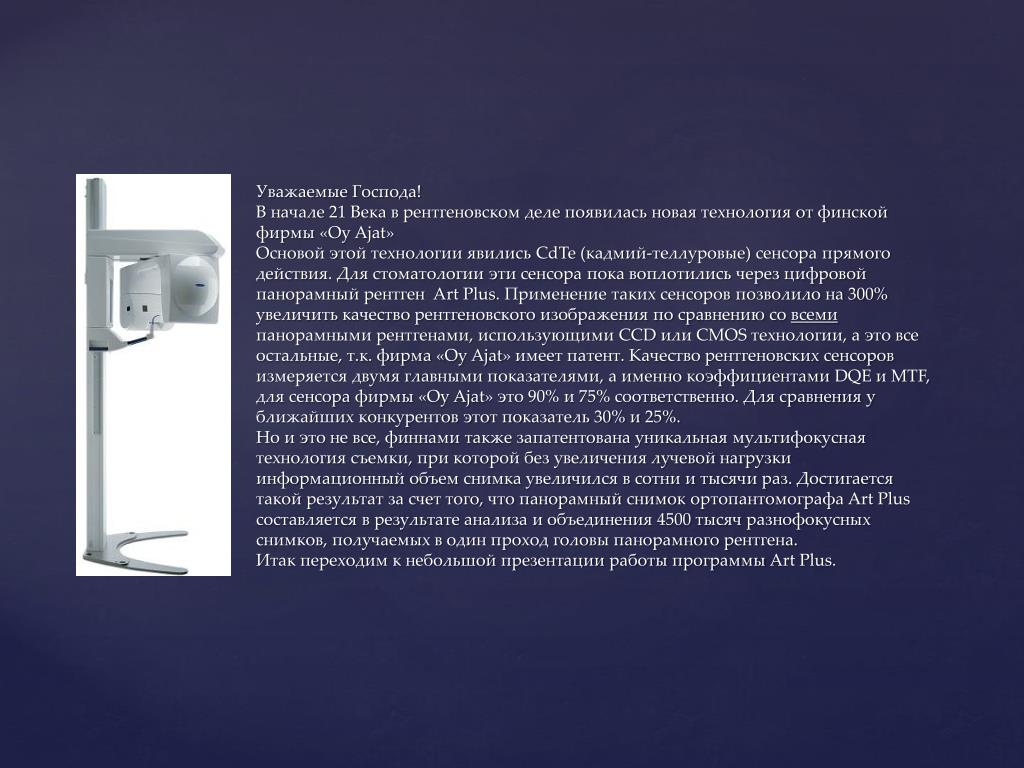

Уважаемые Господа!В начале 21 Века в рентгеновском деле появилась новая технология от финской фирмы «OyAjat»Основой этой технологии явились CdTe(кадмий-теллуровые) сенсора прямого действия. Для стоматологии эти сенсора пока воплотились через цифровой панорамный рентген Art Plus. Применение таких сенсоров позволило на 300% увеличить качество рентгеновского изображения по сравнению со всеми панорамными рентгенами, использующими ССD или CMOS технологии, а это все остальные, т.к. фирма «OyAjat» имеет патент. Качество рентгеновских сенсоров измеряется двумя главными показателями, а именно коэффициентами DQE и MTF, для сенсора фирмы «OyAjat» это 90% и 75% соответственно. Для сравнения у ближайших конкурентов этот показатель 30% и 25%.Но и это не все, финнами также запатентована уникальная мультифокусная технология съемки, при которой без увеличения лучевой нагрузки информационный объем снимка увеличился в сотни и тысячи раз. Достигается такой результат за счет того, что панорамный снимок ортопантомографаArt Plus составляется в результате анализа и объединения 4500 тысяч разнофокусных снимков, получаемых в один проход головы панорамного рентгена.Итак переходим к небольшой презентации работы программы Art Plus.

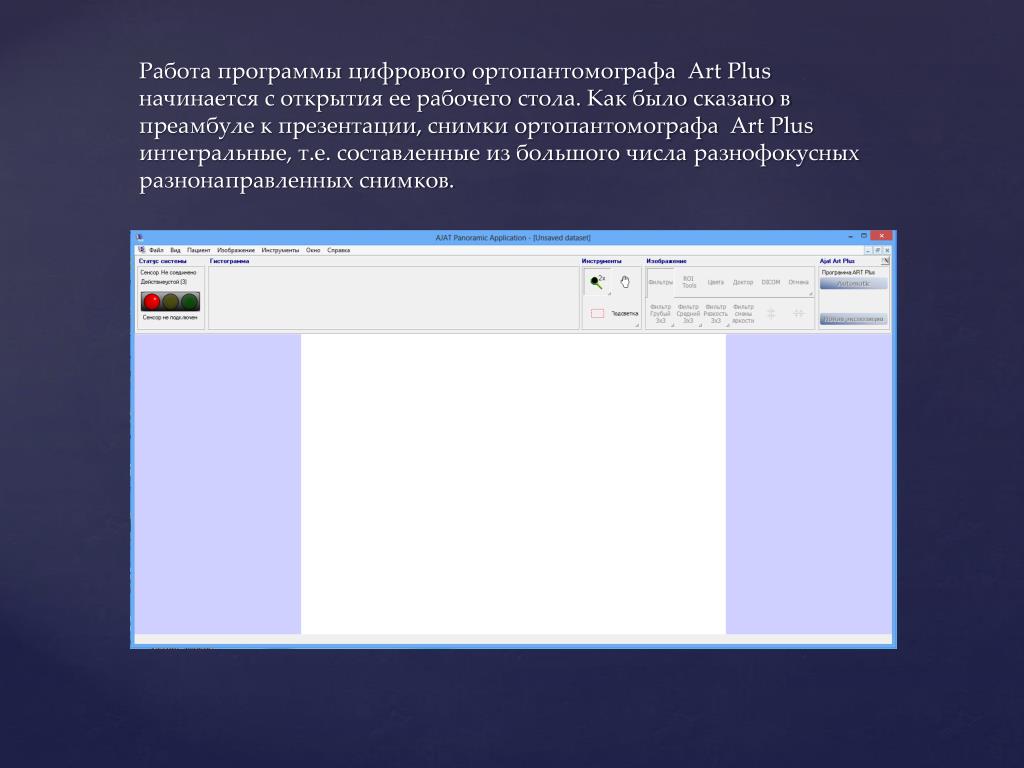

Работа программы цифрового ортопантомографаArt Plus начинается с открытия ее рабочего стола. Как было сказано в преамбуле к презентации, снимки ортопантомографа Art Plus интегральные, т.е. составленные из большого числа разнофокусных разнонаправленных снимков.

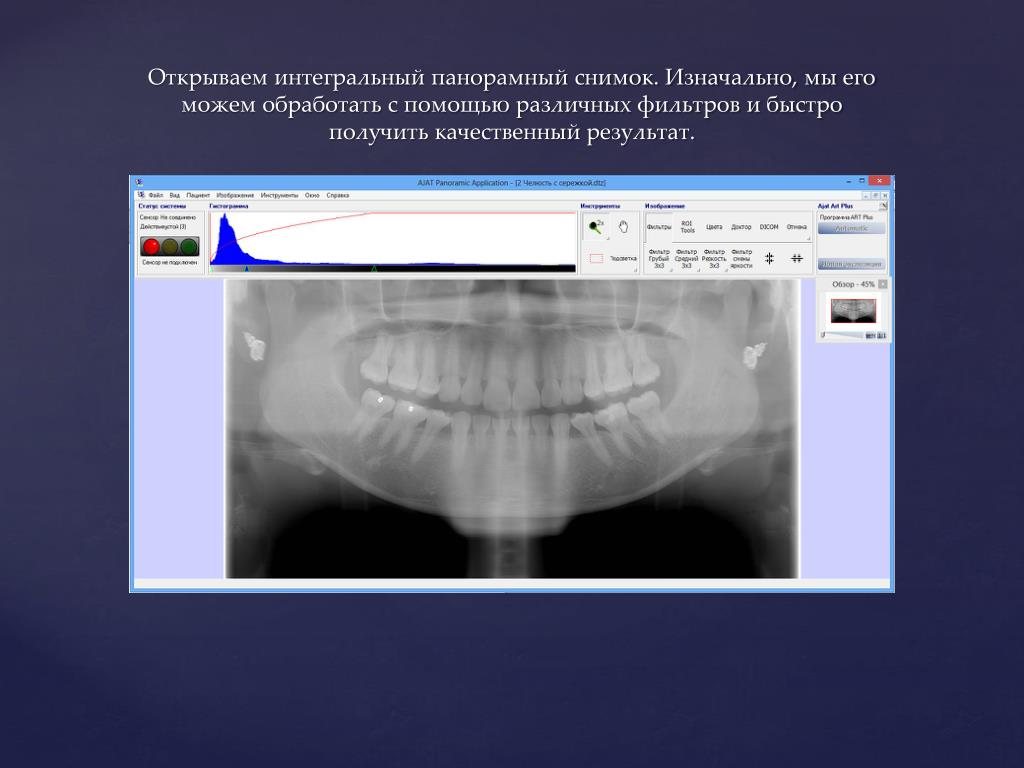

Открываем интегральный панорамный снимок. Изначально, мы его можем обработать с помощью различных фильтров и быстро получить качественный результат.

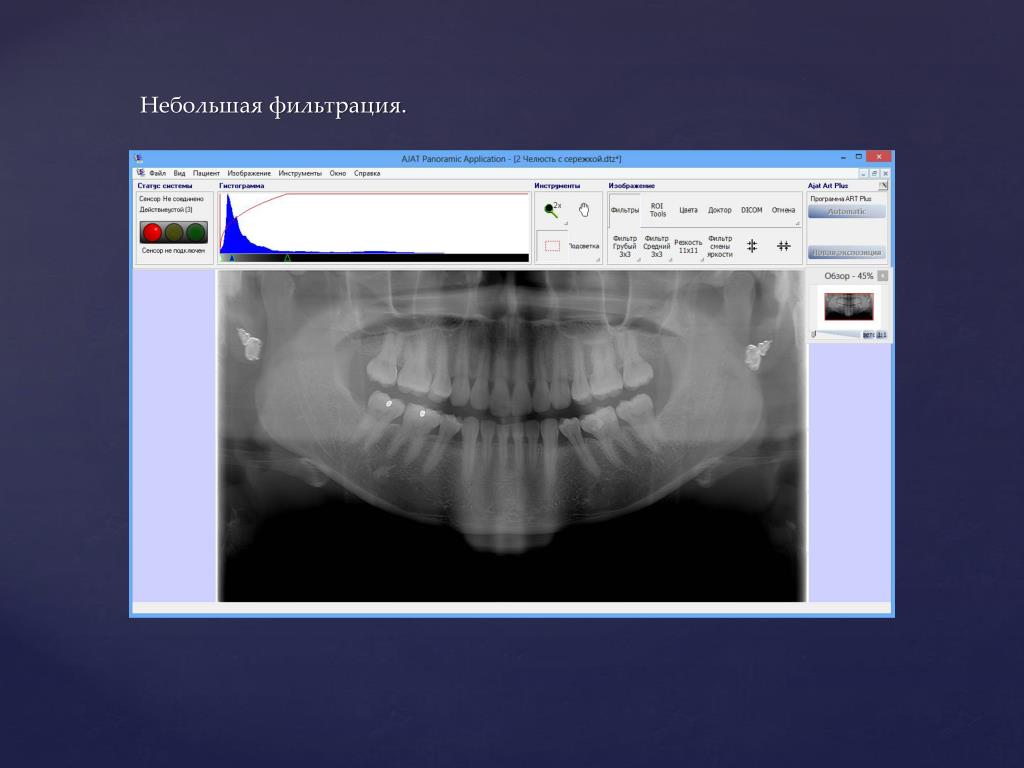

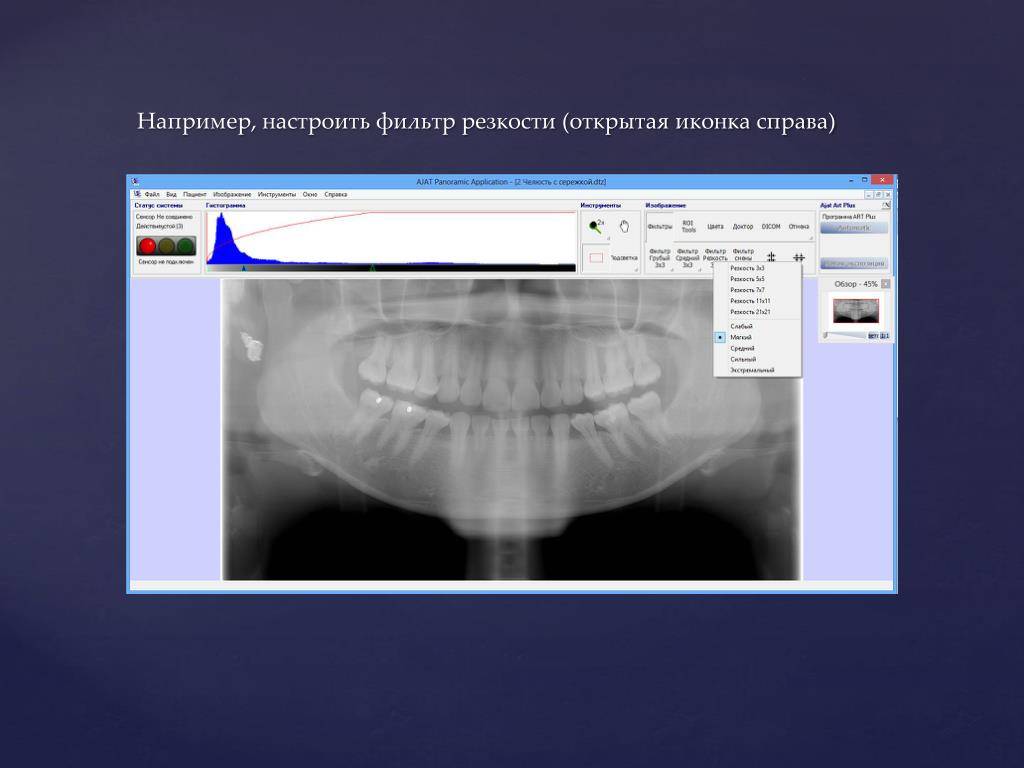

Например, настроить фильтр резкости (открытая иконка справа)

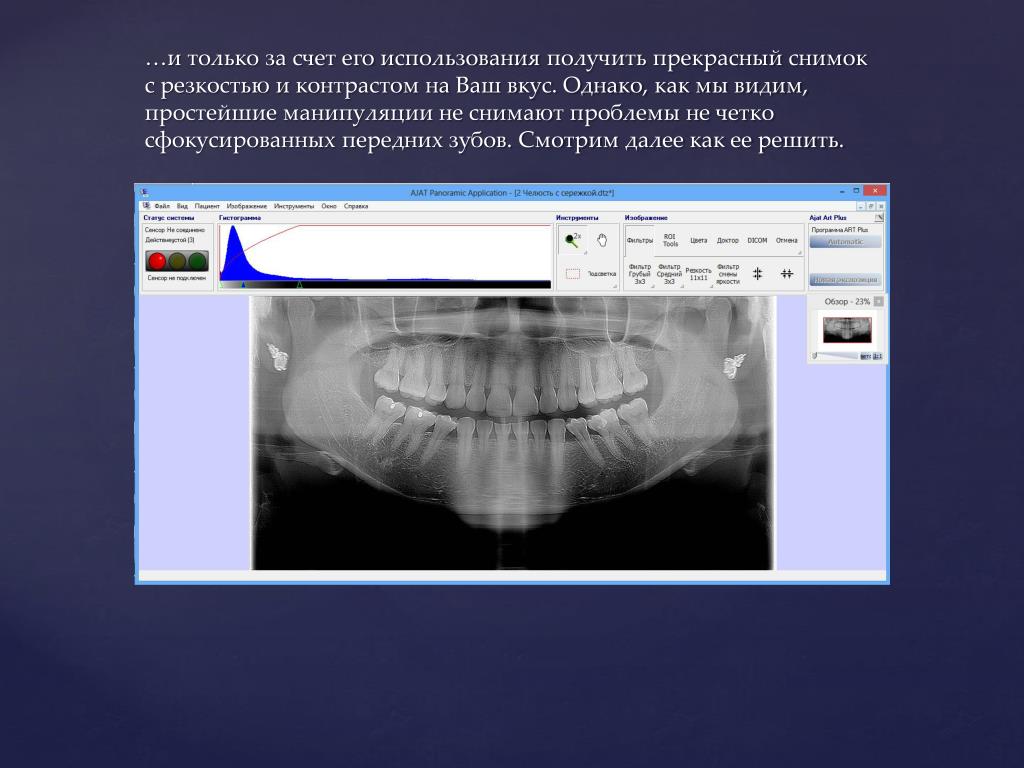

…и только за счет его использования получить прекрасный снимок с резкостью и контрастом на Ваш вкус. Однако, как мы видим, простейшие манипуляции не снимают проблемы не четко сфокусированных передних зубов. Смотрим далее как ее решить.

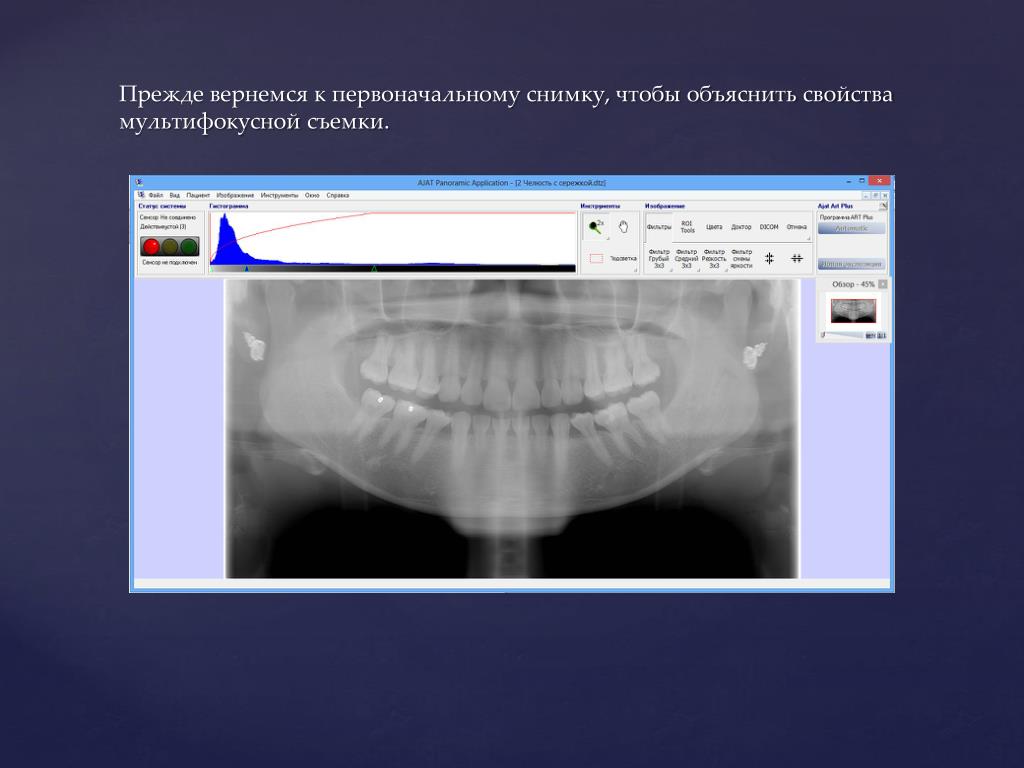

Прежде вернемся к первоначальному снимку, чтобы объяснить свойства мультифокусной съемки.

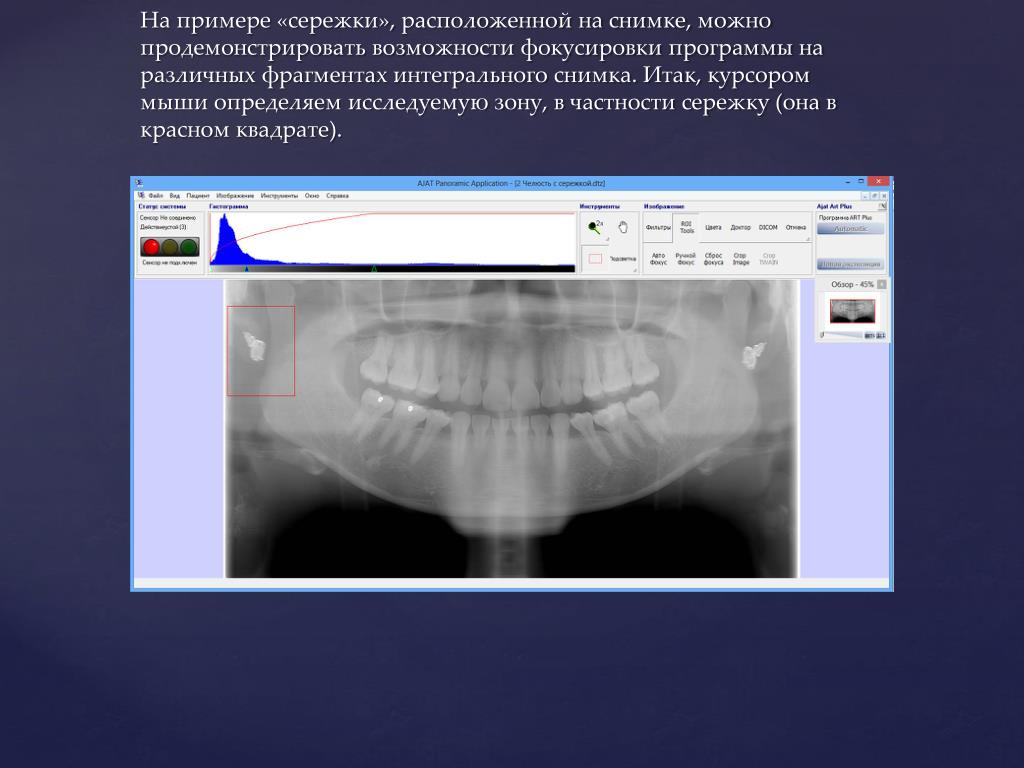

На примере «сережки», расположенной на снимке, можно продемонстрировать возможности фокусировки программы на различных фрагментах интегрального снимка. Итак, курсором мыши определяем исследуемую зону, в частности сережку (она в красном квадрате).

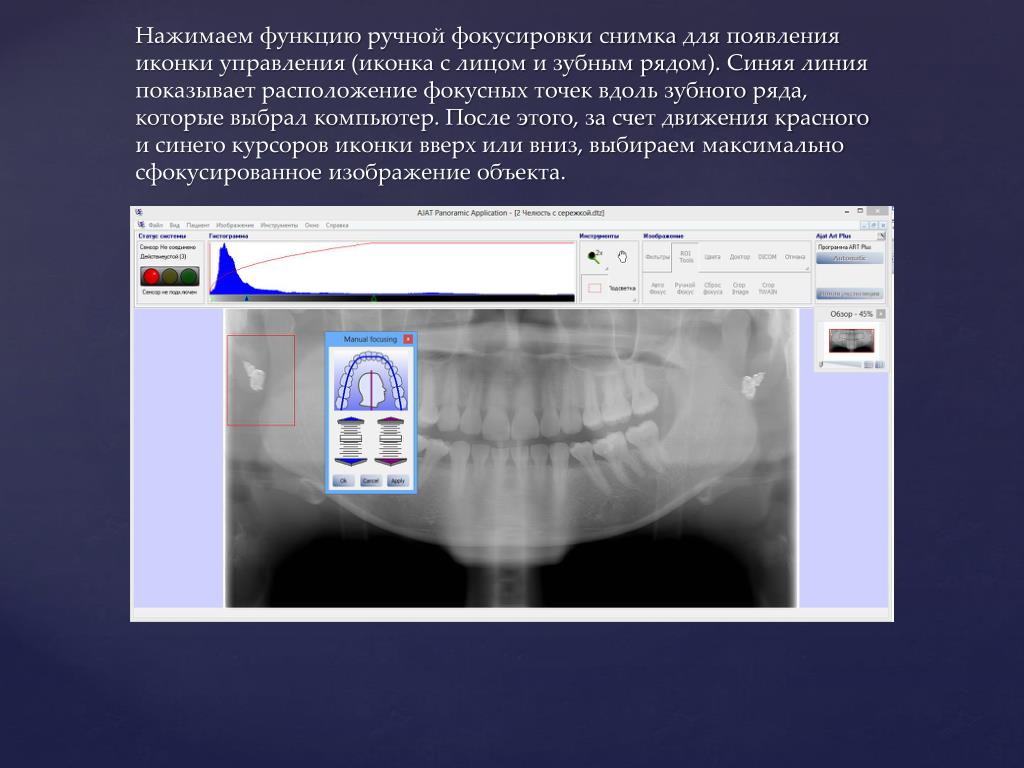

Нажимаем функцию ручной фокусировки снимка для появления иконки управления (иконка с лицом и зубным рядом). Синяя линия показывает расположение фокусных точек вдоль зубного ряда, которые выбрал компьютер. После этого, за счет движения красного и синего курсоров иконки вверх или вниз, выбираем максимально сфокусированное изображение объекта.

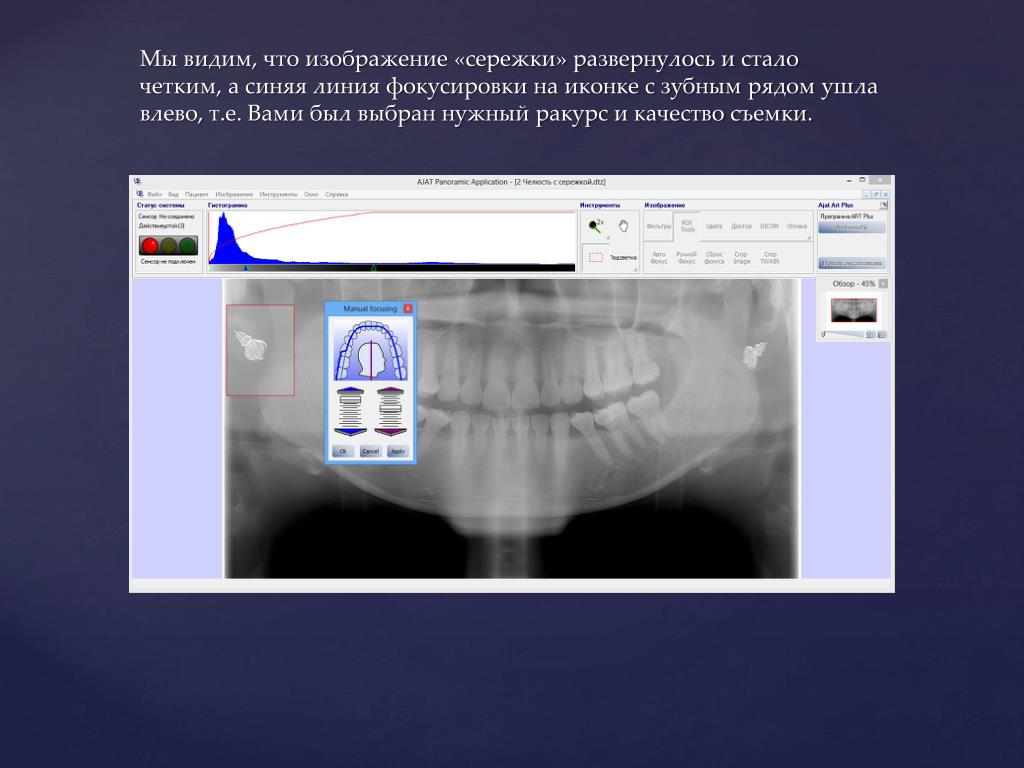

Мы видим, что изображение «сережки» развернулось и стало четким, а синяя линия фокусировки на иконке с зубным рядом ушла влево, т.е. Вами был выбран нужный ракурс и качество съемки.

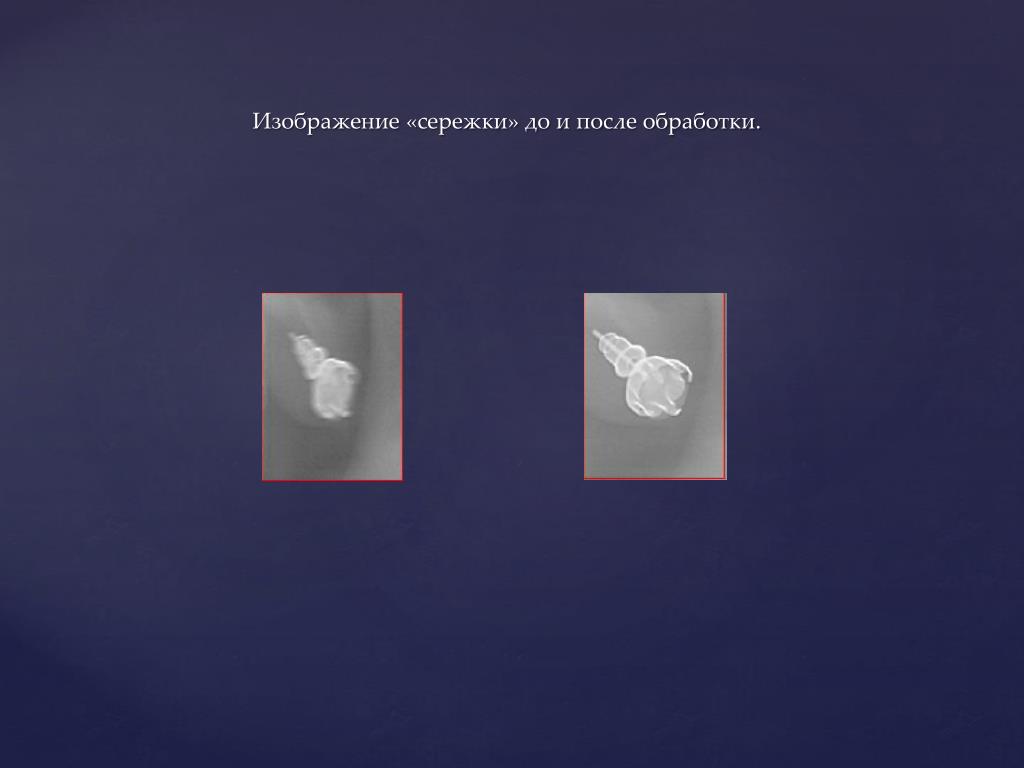

Изображение «сережки» до и после обработки.
И снова к исходному снимку. Посмотрим его с увеличение в 2-а раза.

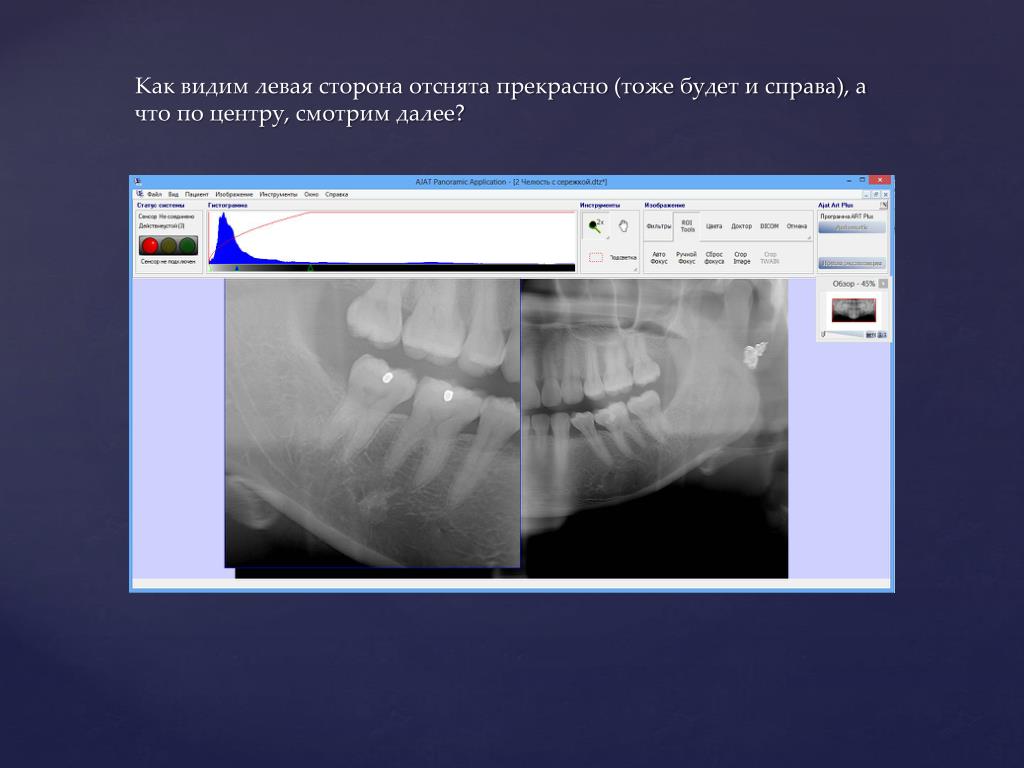

Как видим левая сторона отснята прекрасно (тоже будет и справа), а что по центру, смотрим далее?

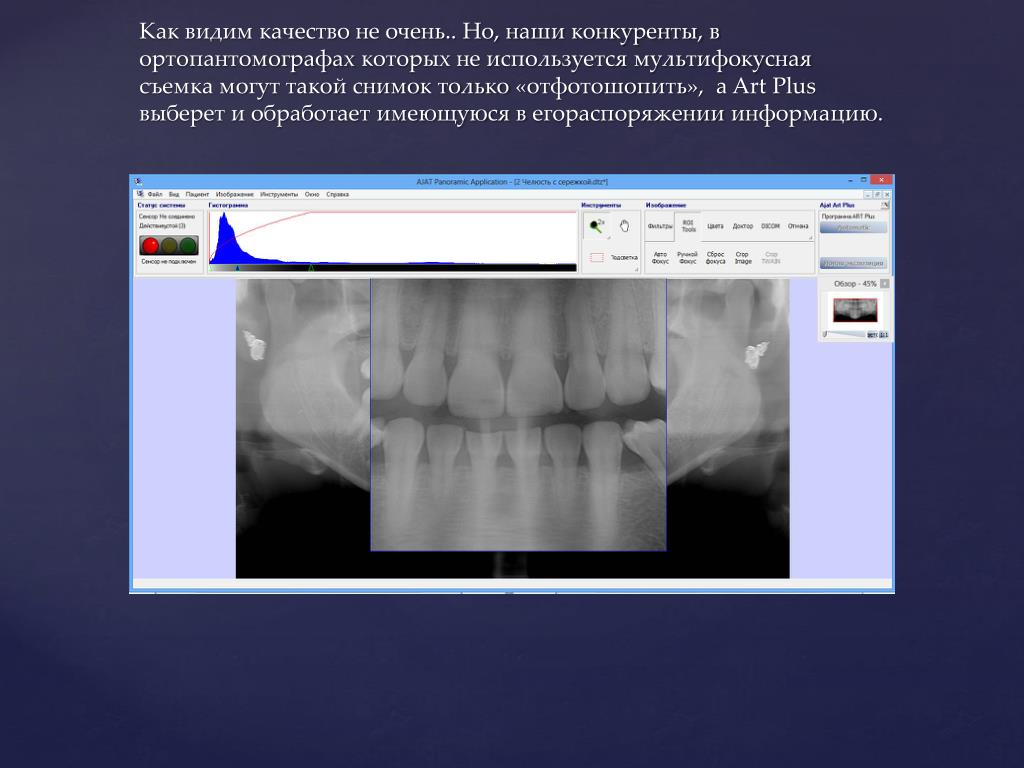

Как видим качество не очень.. Но, наши конкуренты, в ортопантомографах которых не используется мультифокусная съемка могут такой снимок только «отфотошопить», а Art Plus выберет и обработает имеющуюся в егораспоряжении информацию.

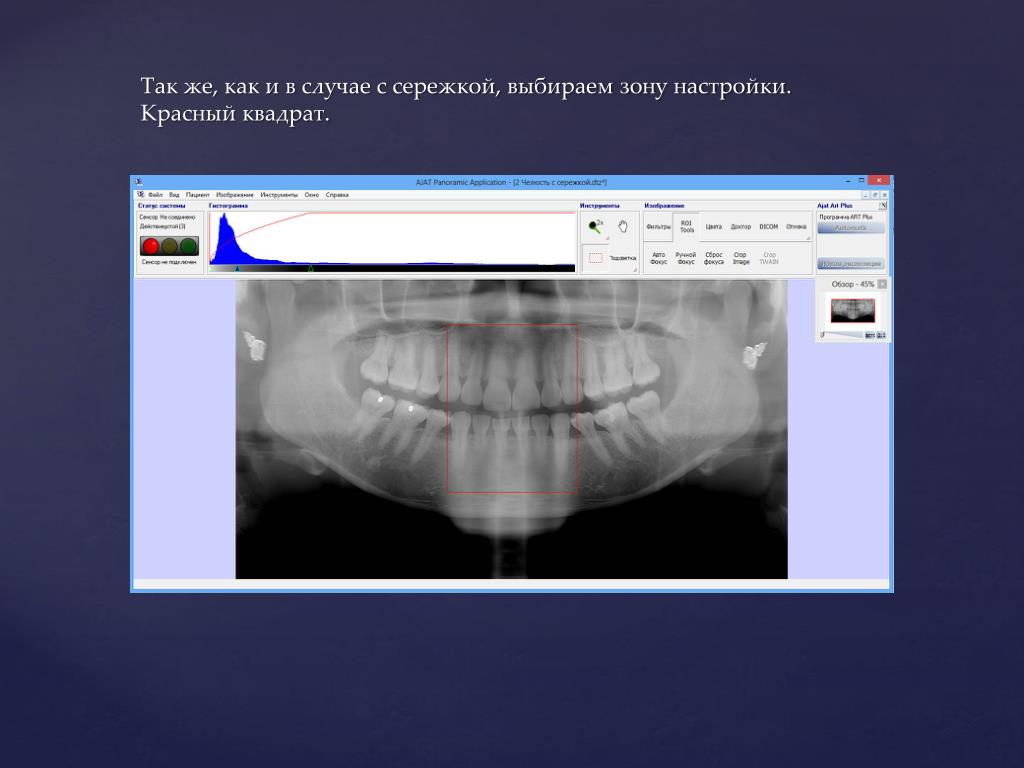

Так же, как и в случае с сережкой, выбираем зону настройки. Красный квадрат.

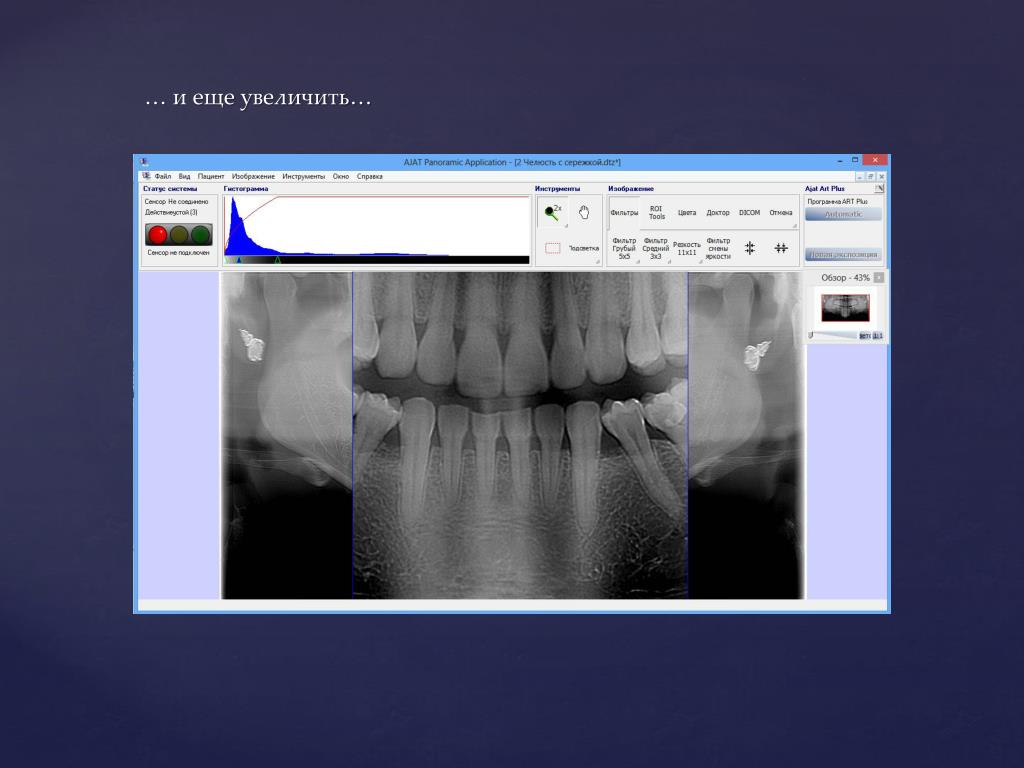

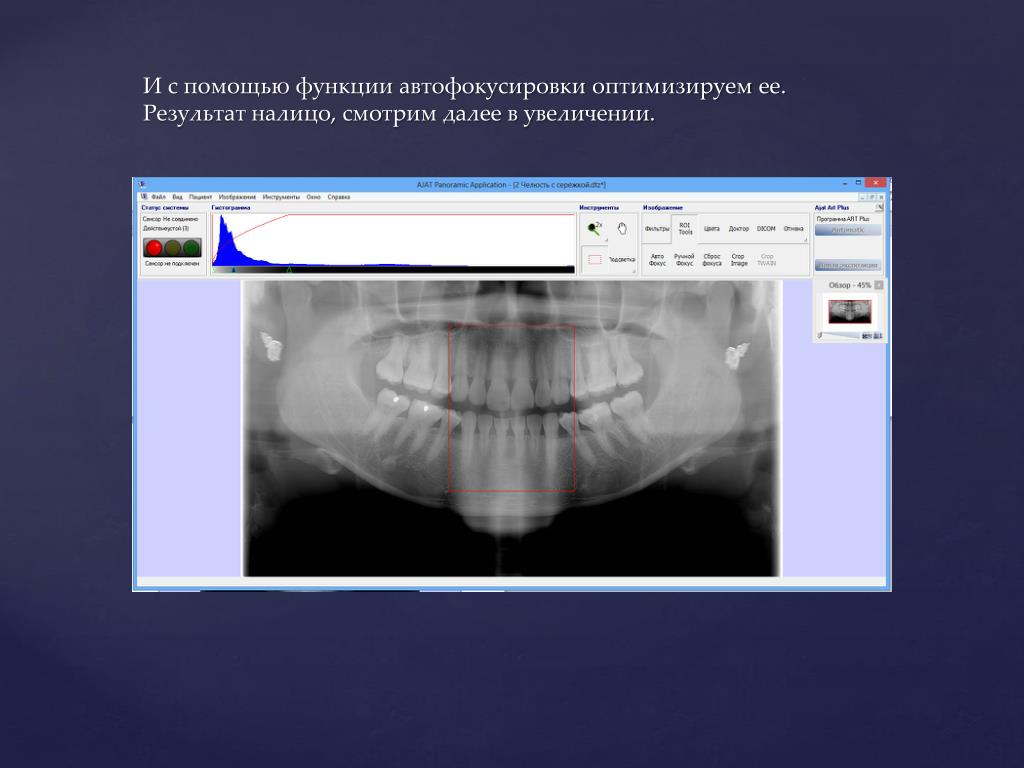

И с помощью функции автофокусировки оптимизируем ее. Результат налицо, смотрим далее в увеличении.

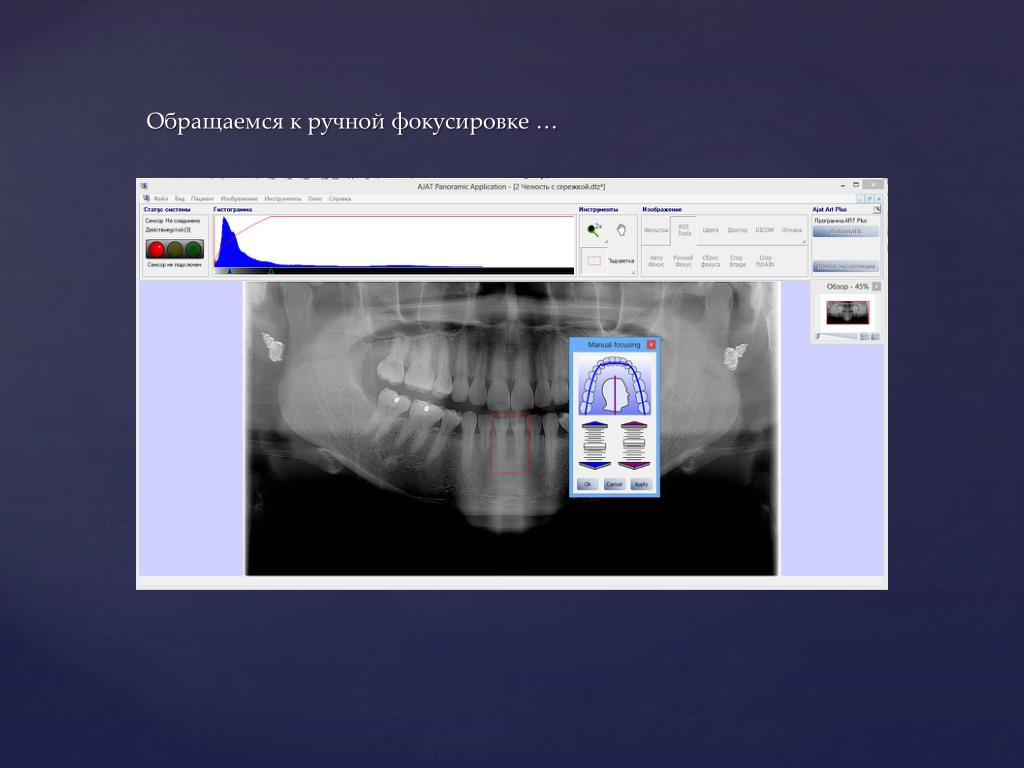

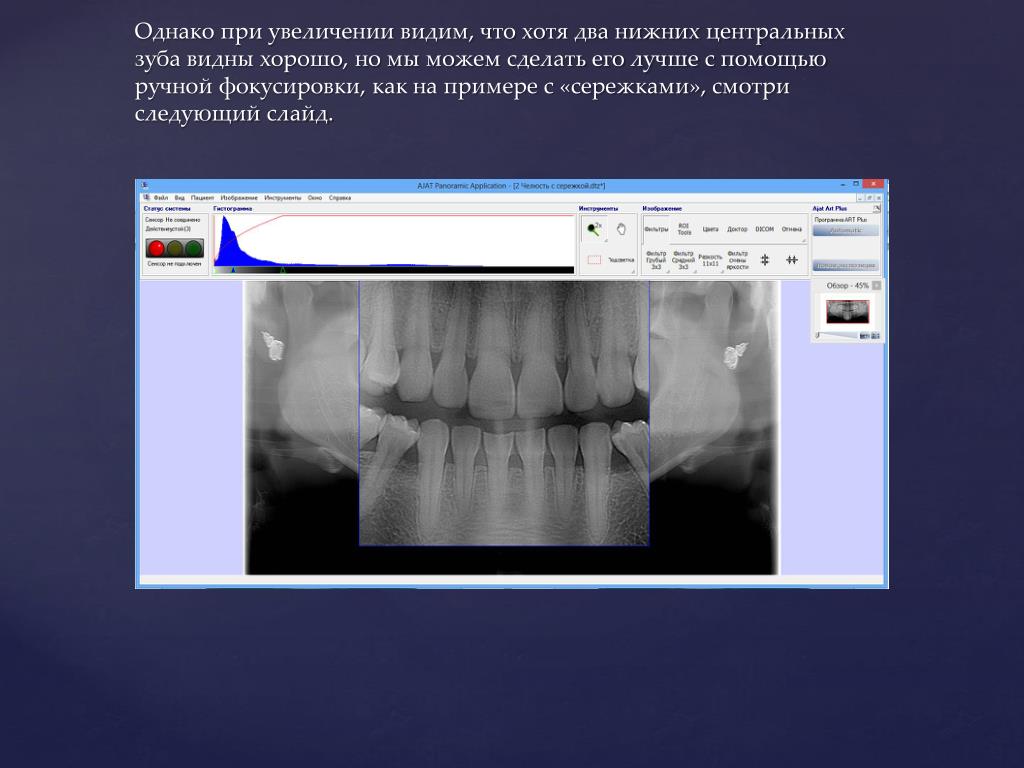

Однако при увеличении видим, что хотя два нижних центральных зуба видны хорошо, но мы можем сделать его лучше с помощью ручной фокусировки, как на примере с «сережками», смотри следующий слайд.

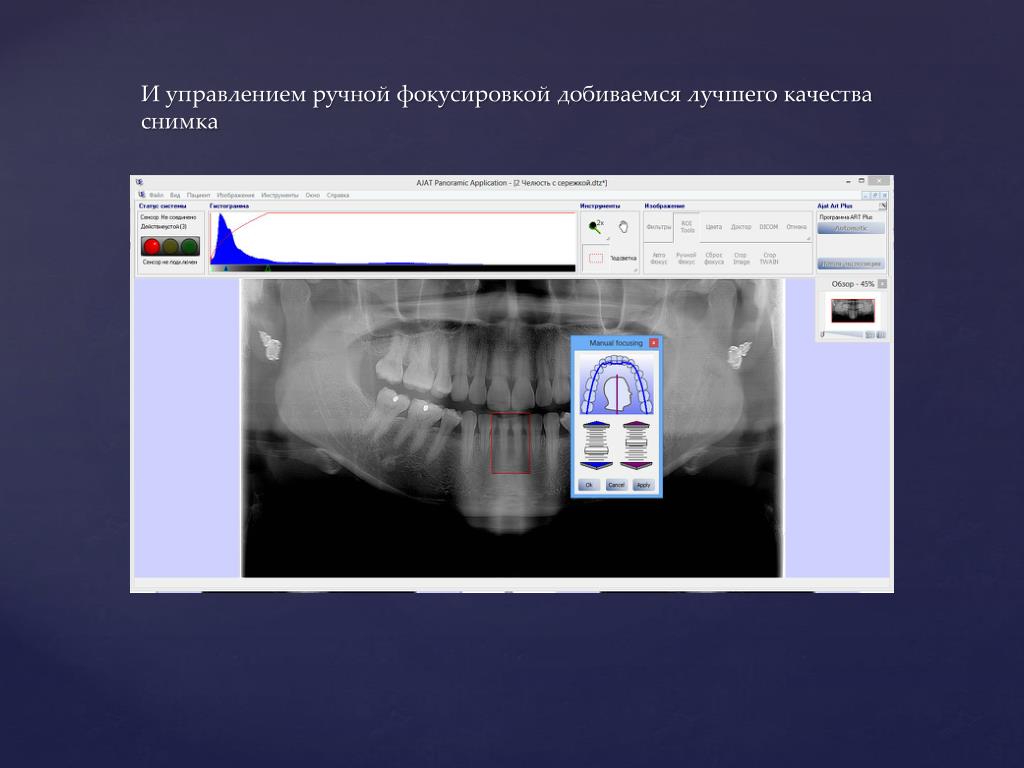

И управлением ручной фокусировкой добиваемся лучшего качества снимка

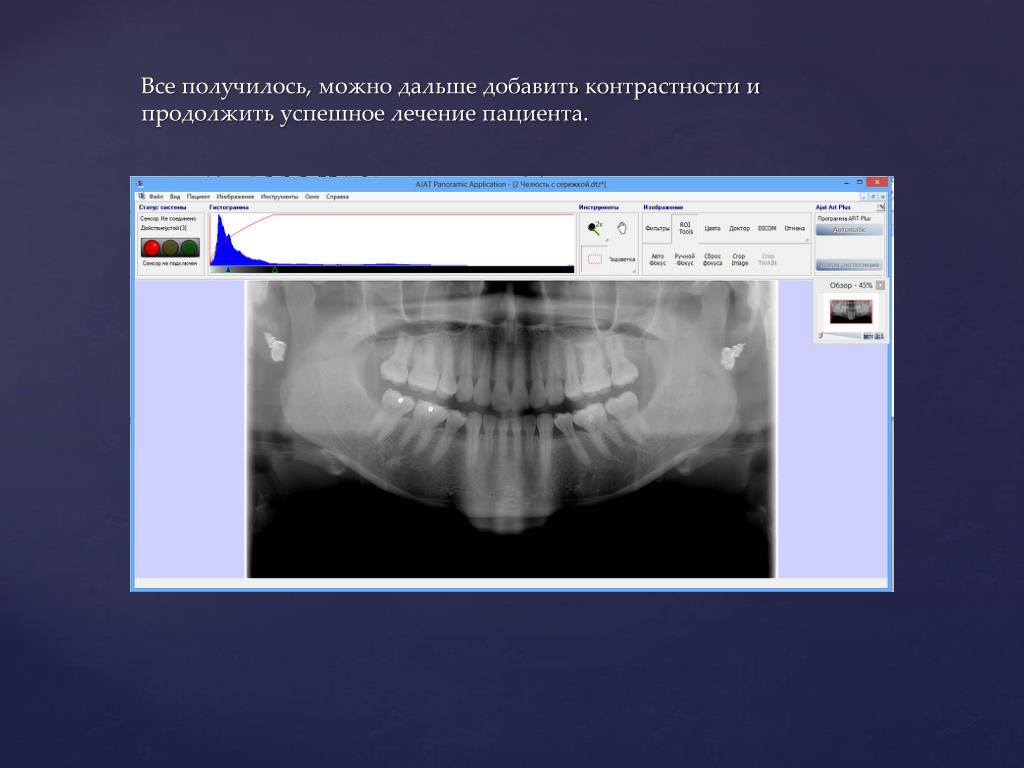

Все получилось, можно дальше добавить контрастности и продолжить успешное лечение пациента.
