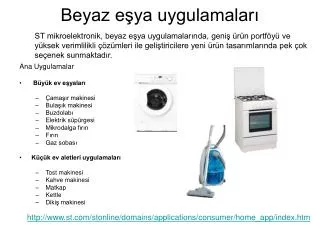

  1. Beyaz eşya uygulamaları ST mikroelektronik, beyaz eşya uygulamalarında, geniş ürün portföyü ve yüksek verimlilikli çözümleri ile geliştiricilere yeni ürün tasarımlarında pek çok seçenek sunmaktadır. Ana Uygulamalar • Büyük ev eşyaları • Çamaşır makinesi • Bulaşık makinesi • Buzdolabı • Elektrik süpürgesi • Mikrodalga fırın • Fırın • Gaz sobası • Küçük ev aletleri uygulamaları • Tost makinesi • Kahve makinesi • Matkap • Kettle • Dikiş makinesi http://www.st.com/stonline/domains/applications/consumer/home_app/index.htm

  2. ÇAMAŞIR MAKİNESİ Tipik bir tam otomatik çamaşır makinesi, blok diyagramı. Çamaşır makinesi uygulaması, ağırlıklı olarak motor hız kontrolü ve ac anahtarlama üzerine dayanmaktadır. ST mikroelektronik bu konuda geniş bir ürün yelpazesine sahiptir. Kutular içerisinde, çamaşır ST mikroelektronik tarafından sunulan bazı ürünler görülmektedir.

  3. Çamaşır Makinesi Çamaşır makinesi için önerilen ST ürünleri

  4. Çamaşır Makinesi ST7Lite mikroişlemci ailesi ST7 ailesi, ST mikroelektronik tarafından yüksek seviyeli programlama amacıyla genişletilmiş ve ek kesme özelikleri sağlanmış 8 bitlik mimariye sahip bir işlemci çekirdeğine sahiptir. http://www.stmcu.com/inchtml-pages-st7.html ST7 mikroişlemci ailesi, akıllı aletlerde, motor kontrolünde, ev otomasyonunda ve her gün yenilenen ihtiyaçlar için ideal bir mikroişlemci ailesidir. Çamaşır makinesinde kullanılabilecek ST7Lite mikroişlemci ailesinin genel özellikleri • Düşük maliyetli, çok sayıda özelliğiyle kolay ve küçük boyutta uygulamalara olanak verir. • Yüksek doğrulukta dahili RC osilatör. • Veri EEPROM • Hızlı programlama için Flash bellek • Yazılım gizliliği için dışarıdan okumayı engelleyebilme • Hızlı A/D dönüştürücü (3.5us dönüştürme zamanı @ 8MHz fCPU) ve op-amp içerir. • PWM üretimi için hızlı ve esnek zamanlayıcı, output compare ve input capture özellikleri • Ücretsiz ANSI C derleyicilerini içeren geliştirme araçları • Çip üstünde debug modülü ile düşük maliyetli debug araçları sağlar. • Dahili düşük gerilim dedektörü (LVD) http://www.stmcu.com/inchtml-pages-st7lite.html

  5. Çamaşır Makinesi ST7Lite uygulamaları • Aydınlatma • Alarmlar • Ev aletleri • Algılayıcılar • Klimalar • Bilgisayarlar • Ölçme • Dokunma ile kontrol • Motor Kontrol • DC/DC çeviriciler • Oyuncaklar • Güç aletleri • Tüketici ürünleri Ayrıntılı bilgi için http://www.stmcu.com/inchtml-pages-st7lite.html

  6. Çamaşır Makinesi TRİYAKLAR Triyaklar çift yönlü yapıları sebebiyle tam dalga AC kontrol uygulamalarında kullanışlıdırlar. ON/OFF anahtar olarak kullanılarak elektromekanik rölelerin yerini alırlar. Böylece elektronik kontrolde esneklik ve güvenilirlik sağlarlar. ST’nin SnubberlessTM teknolojisiyle kötü çevre koşullarında, yüksek sıcaklıklarda kontrol doğruluğunun yüksek olması gereken AC uygulamalarda yüksek performans sağlar. http://www.st.com/stonline/products/families/thyristors_acswitch/triac/triac.htm BTA16, BTB16 ve T16 Triyak serisi BTA16, BTB16 veT16 triyak serisi genel amaçlı AC anahtarlama uygulamaları için uygundur. Statik rölelerde, ısıtma regülasyonunda, İndüksiyon motor başlatma devrelerinde, motor hız kontrolünde veya ışık dimmerlarında faz kontrol işlemlerinde ON/OFF fonksiyonu olarak kullanılabilirler. Snubberless versiyonlar (BTA/BTB...W ve T16 serisi) endüktif yüklerde yüksek komütasyon performansları nedeniyle özellikle tavsiye edilir. T405 Triyak ST’nin Snubberless / Lojik seviye teknolojisi temelli olup yüksek komütasyon performansı sağlar. T4 serisi AC endüktif yükler için uygundur. Universal motor, güç aletleri, bulaşık makineleri gibi uygulamalar için tavsiye edilirler. http://www.st.com/stonline/products/literature/ds/7699.htm T830-T820 Triyaklar 8A Snubberless Snubberless teknolojisiyle çamaşır makinasında Drum motor kontrolü gibi endüktif yüklerde yüksek komütasyon performansı nedeniyle T820-600W/800W özellikle tavsiye edilir. UL standartlarıyla (ref. E81734) uyumludurlar. http://www.st.com/stonline/products/literature/ds/3765.htm

  7. ANA UYGULAMALAR ■ Endüstriyel kontrol sistemleri ve aletlerinde AC statik anahtarlama ■ İki dönüşlü indüksiyon motor sürücülü çamaşır makinesi ■ İndüksiyon motor sürücüsü: - Buzdolabı / dondurucu kompresör - Havalandırma kompresör AVANTAJLAR ■ Donanımın EN61000-4-5 standartlarına uyumunu mümkün hale getirir. ■ High off-state reliability with planar technology ■ Ekstra yüksek gerilim korumasına ihtiyaç yoktur. ■ Güç eleman sayısını azaltır. Çamaşır Makinesi ACST8 Anahtar ST‘ninACS™veACSTaygıtları doğrudan mikroişlemci ile sürülebilmesi, özel koruma özellikleri içermesi, daha az sayıda elemanla çalışması gibi özelliklere sahip ev aletleri ve endüstriyel sistemlerde kullanılmak üzere geliştirilmiş yeni kuşak AC anahtarlardır. ACST8 ST Mikroelektronik’ in ev eşyaları ve endüstriyel sistemlerde kullanılan, 8A akıma kadar motorları sürmekte kullanılabilecek yüksek performanslı bir anahtardır. ÖZELLİKLER ■ VDRM /VRRM = +/- 800V ■ Kırılma gerilimi kontrollü aygıt ■ IT(RMS) = 8A with TCASE = 90 °C ■ Yüksek gürültüye karşı bağışıklık statik dV/dt > 750 V/μs ■ Gate tetikleme akımı : IGT < 30 mA ■ Snubberless kapatma komütasyonu: (dI/dt)c > 4.5A/ms http://www.st.com/stonline/products/literature/ds/7463.htm

  8. ANA UYGULAMALAR ■ Endüstriyel kontrol sistemleri ve aletlerinde AC on-off statik anahtarlama ■ Düşük güç, yüksek endüktif veya rezistif yükleri sürme, örneğin; - röle, vana, solenoid, dağıtıcı - pompa, fan, mikro-motor - Buz çözücü ısıtıcısı AVANTAJLAR ■ Ekstra yüksek gerilim korumasına ihtiyaç yoktur. ■ Donanımın EN61000-4-5 standartlarına uyumunu mümkün hale getirir. ■ Birkaç SOT-223 aygıtın aynı soğutma bloğuna direk bağlantıyı mümkün kılar. ■ Anahtarlama eleman sayısını %80’e kadar azaltır. ■ Mikroişlemciyle doğrudan bağlanabilir. ■ Yüksek akımda mikroişlemci üzerindeki gerilim etkisini yok eder. Çamaşır Makinesi ACS108 Anahtar 0.8A’e kadar yükleri kontrol etmekte kullanılabilecek bir anahtardır. ÖZELLİKLER ■ Blok voltajı: VDRM / VRRM = 500V ■ Clamping voltajı: VCL = 600V ■ Nominal akım: IT(RMS) = 0.8 A ■ Gate tetikleme akımı : IGT < 10mA ■ Tetikleme akımı gate tarafından sağlanır ■ Entegre sürücü anahtarlama

  9. Çamaşır Makinesi DRUM MOTOR KONTROLÜ UYGULAMALARI Motordan alınan hız bilgisi istenilen hız için referans olarak kullanılır. Hız azsa arttırma çoksa azaltma yönünde işlemler gerçekleştirilir. Bunun için sıfır geçiş dedektörü kullanılarak motora istenilen torku sağlamak üzere triyak uygun zamanlarda mikroişlemci tarafından tetiklenir. BTB16 ST7Lite Triyak tetiklenme zamanı

  10. Çamaşır Makinesi • ACS302 ANAHTARIN AVANTAJLARI • Ekstra yüksek gerilim koruma ihtiyacı yok • IEC61000-4-5 standartlarına uyumlu • Mikroişlemciye doğrudan bağlanabilir. • Yüksek akımlarda mikroişlemci üzerindeki etkiyi elemine eder • Dizi yapısı: Basit tasarım, güvenilirliğin artması, yer kazancı • SO-20 kılıfı ile IEC335-1 standardına uyum TETİKLEYİCİLER ACS302

  11. FIRIN, OCAK,GAZ SOBASI FIRIN, OCAK, GAZ SOBASI benzeri, gazın yakılarak kullanılması gereken cihazlarda bir ateşleme mekanizmasına ihtiyaç duyulur. STMikroelektronik bu ateşleme mekanizması için düşük güçlü devreler sunmaktadır. AC çalışmada FLC01-200H / FLC10-200H / FLC21-65A DC çalışmada FLC21-135A • Avantajları: • Entegre yapısıyla yer kazancı • Planar teknoloji ile yüksek güvenilirlik. Ana özellikler: Kapasite boşaltımı için özel olarak tasarlanmışlardır. Anahtarın kullanılmasıyla oluşan kıvılcım ateşleme aracı olarak kullanılmaktadır. http://www.st.com/stonline/products/literature/ds/3616.htm

  12. Çalışma iki fazda gerçekleşir. • AC gerilim Ds diyodu ile düzeltilir. • Ateşleme enerjisi şebekeden sağlanır • C kondansatöründe tutulur. • 2. 1. fazın sonunda C kondansatörü • Üzerindeki gerilim Z zener diyotunun • kırılma gerilimine ulaşınca tristör gate’inden • akım geçer ve Th tristörü tetiklenir. ATEŞLEYİCİ AC ÇALIŞMA FLC01-200H / FLC10-200H / FLC21-65A FLC21-135A ATEŞLEYİCİ DC ÇALIŞMA Tristörün iletime geçmesiyle C kapasitesi üzerinde alternatif akım oluşur. Akımın Pozitif kısmı C, HV transformatörünün pirmeri ve tristörden negatif kısmı C, D vd H.V transformatörünün primerinden akar.

  13. ELEKTRİKLİ SÜPÜRGE • Özellikler: • Soft Start • Çeşitli hızlar • Torba durumu izleme • Sistem durumu izleme Burada yine çamaşır makinesinde olduğu gibi motor kontrolü mevcuttur.

  14. Elektrikli süpürge ST’nin bu uygulamalardaki ürün portföyü • DB3Serisi DIAC’lar Sabit bir gerilim referansı ile tetikleyici diyot olarak fonksiyon görür. DB3/DB+ serileri, triyaklarla beraber kullanılarak basitleştirilmiş kapı kontrolü devreleri ve florasan lambaların balastlarında ateşleyici eleman olarak kullanılabilir. http://www.st.com/stonline/products/families/thyristors_acswitch/diac/diac.htm • BTA/BTB Serisi Triyak’lar  Genel amaçlı AC anahtarlama için kullanılırlar. Statik rölelerde, indüksiyonlu motor başlatma devreleri, ışık dimmerlarında faz kontrolü, motor hız kontrolü gibi uygulamalarda kullanılırlar. http://www.st.com/stonline/products/families/thyristors_acswitch/triac/triac.htm

  15. BUZDOLABIelektronik termostat uygulamaları • Anahtar Özellikler • Kıvılcımsız termostat • Low-end veya high-end soğutma aletleri • ON/OFF tek fazlı kompresör kontrolü • Programlama FLASH bellek • PC arayüz (kolay programlama ve ölçme) • Kapasitif güç kaynağı (<1 uF, 32mA) http://mcu.st.com/inchtml-pages-st7lite.html • Önerilen elemanlar (ST) • ST7Lite39 mikroişlemci, (veya Ultralite mikroişlemci) • 15 I/O bacak (3 adet SCI için) • Harici rezonatör ve RESET devresi gerektirmez • Kompresör: ACST6 (6A, TO220) http://www.st.com/stonline/products/literature/ds/7297.htm • Buz çözücü direnç için anahtar: ACS110 (1A, DIL8), 25W-200W http://www.st.com/stonline/products/literature/ds/9468.htm • Lamba: ACS102 (0.2A, TO92), 15W-40W

  16. elektronik termostat • PTC ekstra güç tüketimi • Dalgalı sıcaklık kontrolü • Çalışma süresi azlığı • Güvenlik kritik: kıvılcım • Kaldırılan ile 2.5 W az tüketim • %10-%20 verimlilik kazancı • 10 yıl üstünde çalşma süresi • Dijital sıcaklık düzenlemesi

  17. elektronik termostat Ultralite: 8 bacaklı ST Mikroişlemci STMikroelektronik Ultralite 8 bitlik, 8 bacaklı, ucuz mikroişlemcisiyle ekonomik çözümler sunmaktadır. Tipik Uygulamaları • Mekanik röleler • Mekanik anahtarlar • Ucuz motor kontrol • Akıllı dış watchdog veya akıllı Akım/Gerilim denetçisi • Kapının kumanda ile kontrolü • Akıllı algılayıcılar • I/O arayüzleri • Elektronik Termostat Genel Özellikleri • 2.4 - 5.5 Volt çalışma gerilimi • Dahili RC 8 MHz oscillator, harici saat • Autowakeup dahili 33KHz osilatör • 3 seviye programlanabilir düşük gerilim dedektörü • 1K Flash program belleği • 10k yazma/okuma • 20 yıl saklama • 12-bit ART timer + 8-bit timer, Watchdog ile • 5 kanal 10-bit ADC • Çıkış reset bacağında çoğullanır • 5 güç koruma modu. • Halt, Autowakeup from Halt • Active Halt, Wait, Slow • DIP/SO/DFN8 8 bit pazarında en küçük IC • -40°C - 125°C sıcaklık aralığı http://mcu.st.com/devicedocs-ST7LITEUS5-15.html
