  1. 軸組と小屋組の構成 ・図解「建築の構造と構法」 38~47ページ

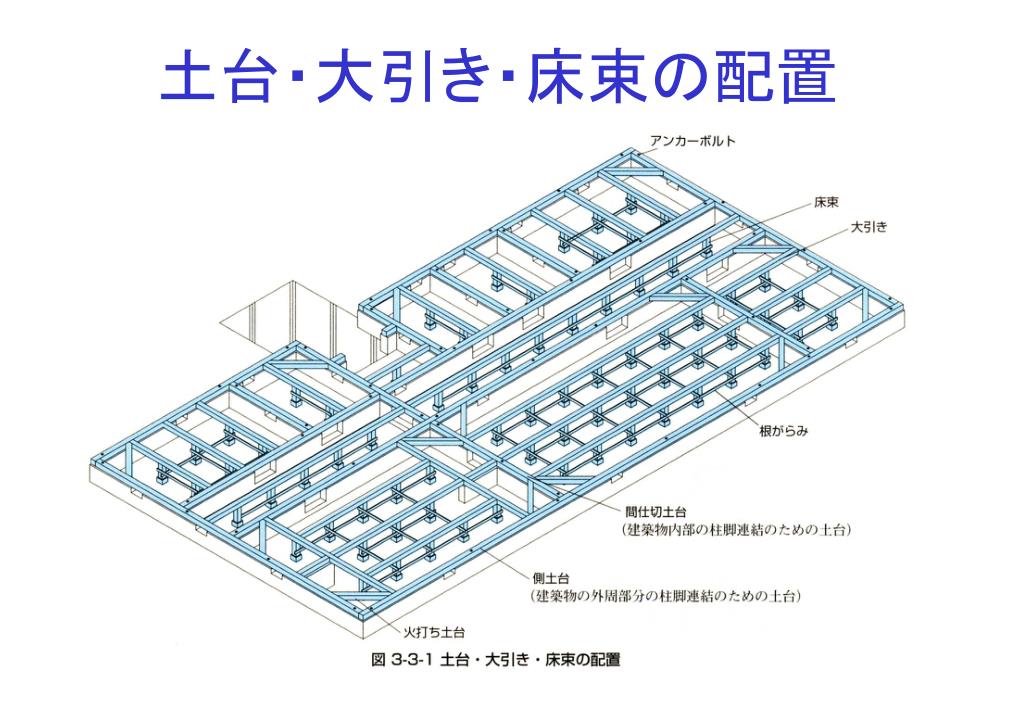

  2. 土台・大引き・床束の配置

  3. 土台の継手,土台と柱の仕口

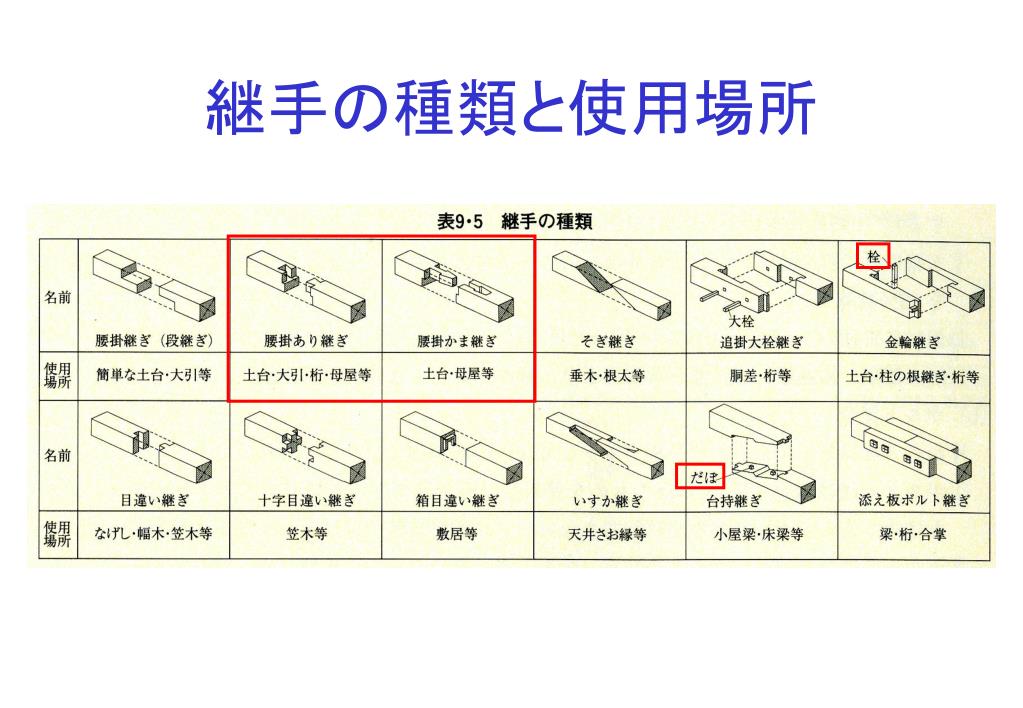

  4. 継手の種類と使用場所

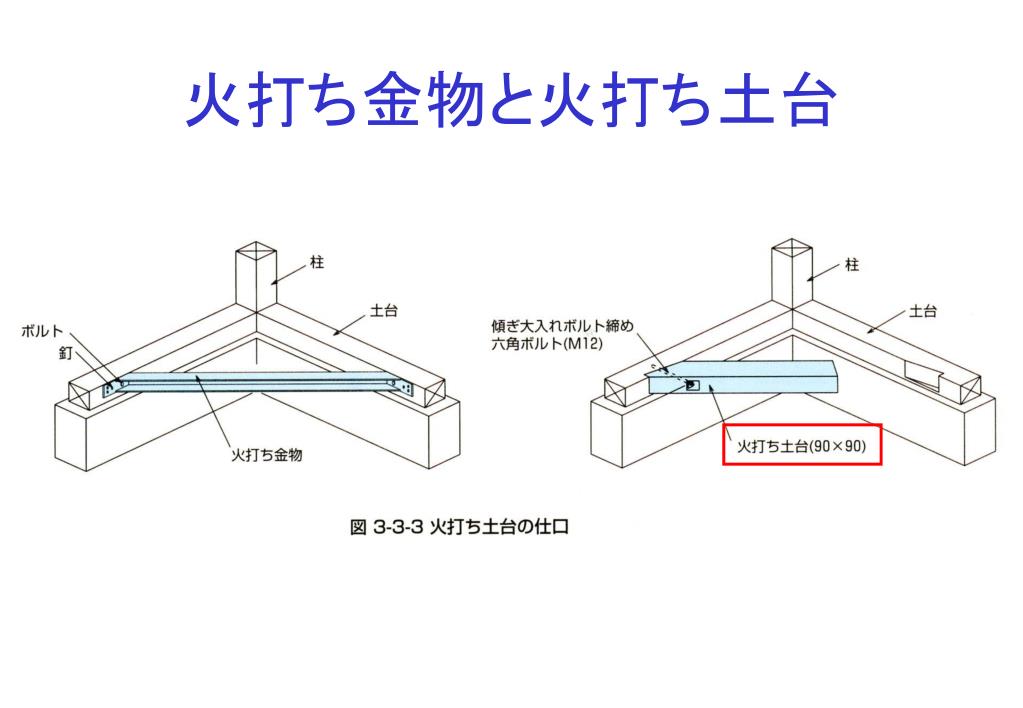

  5. 火打ち金物と火打ち土台

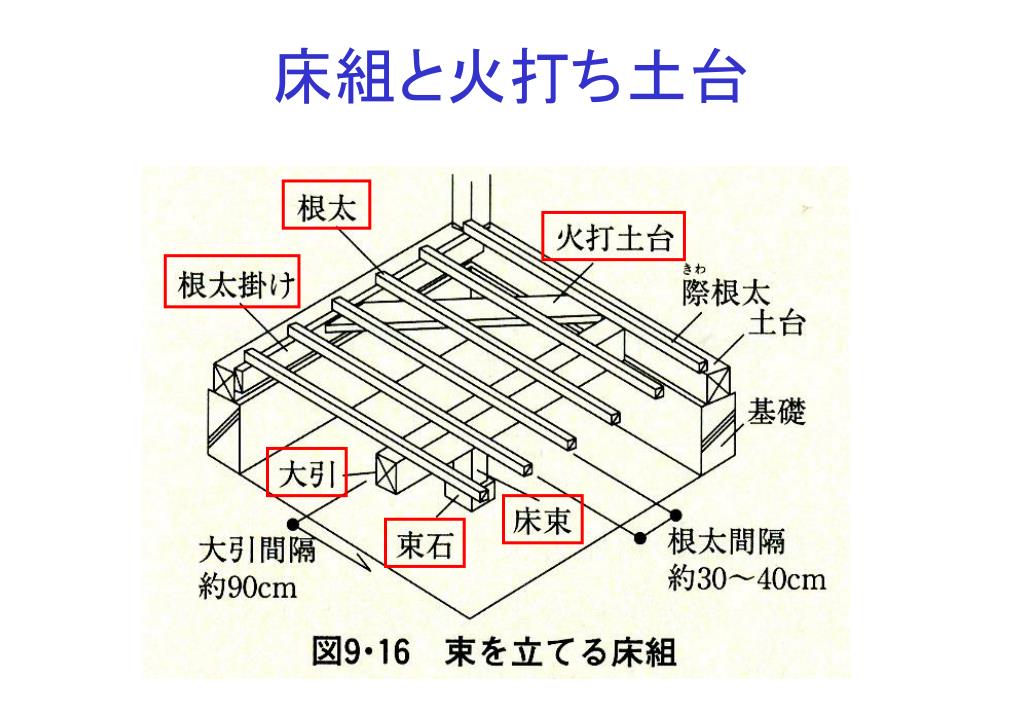

  6. 床組と火打ち土台

  7. アンカーボルトと筋かい端部 柱を土台に固定 土台を基礎に固定 腰掛け蟻継ぎ 筋交いを柱と土台に固定

  8. 接合金物の種類

  9. アンカーボルトの設置位置

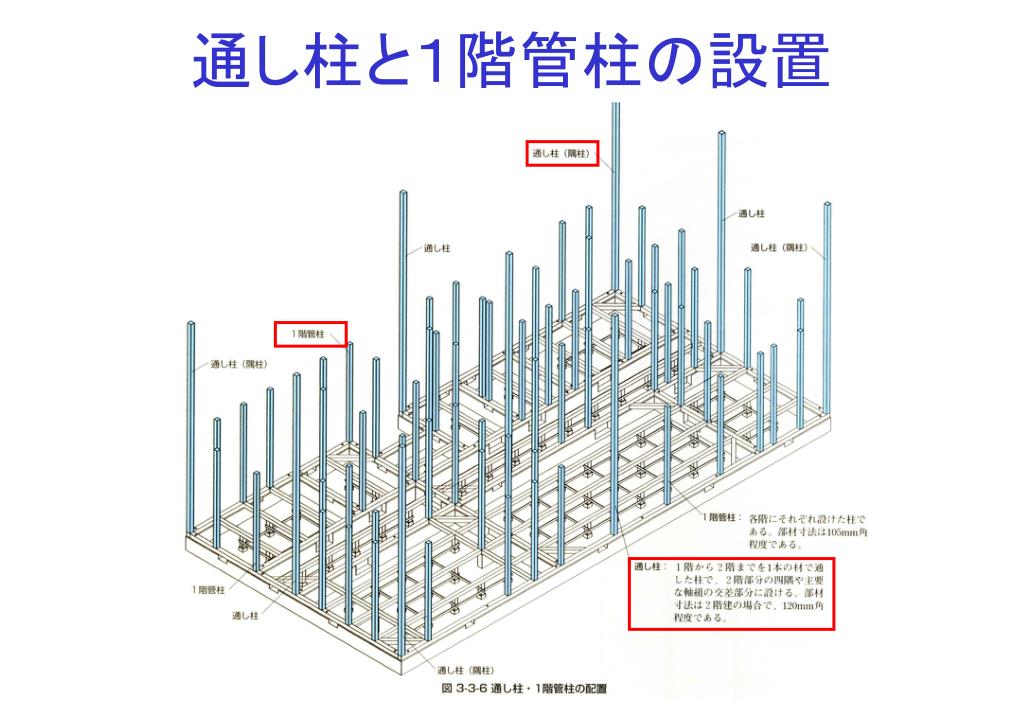

  10. 通し柱と1階管柱の設置

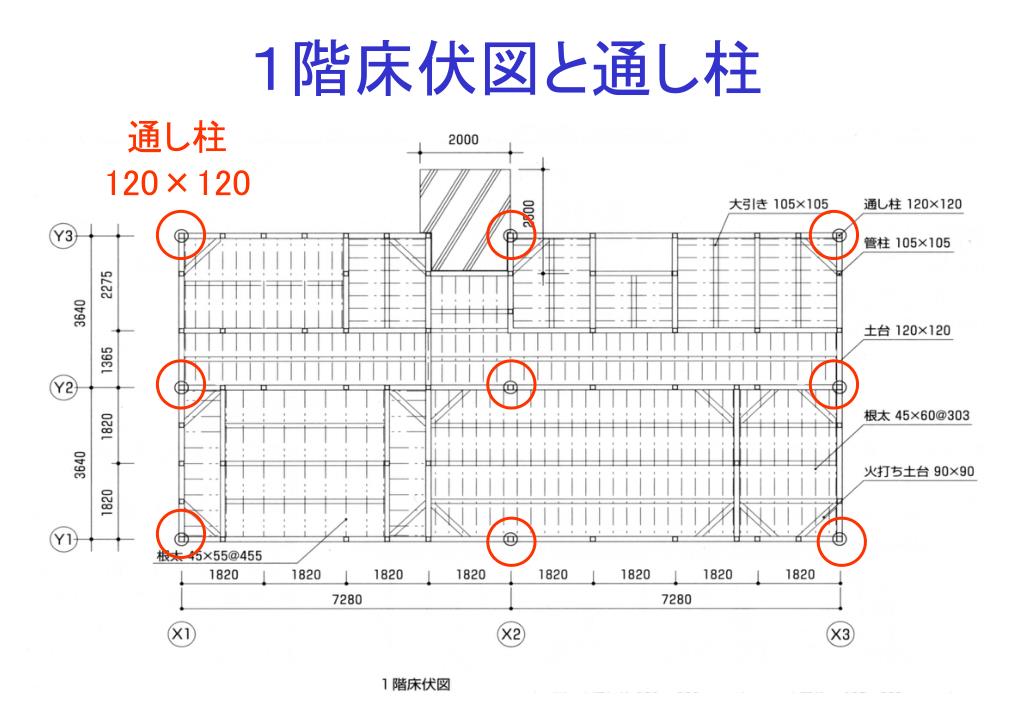

  11. 1階床伏図と通し柱 通し柱 120×120

  12. 柱の仕口(しくち) くさび 栓

  13. 柱の(小)径と高さの関係 横架材間の垂直距離   = 柱の高さ 例 柱の小径 > 2730/28=97.5(mm)→105,120

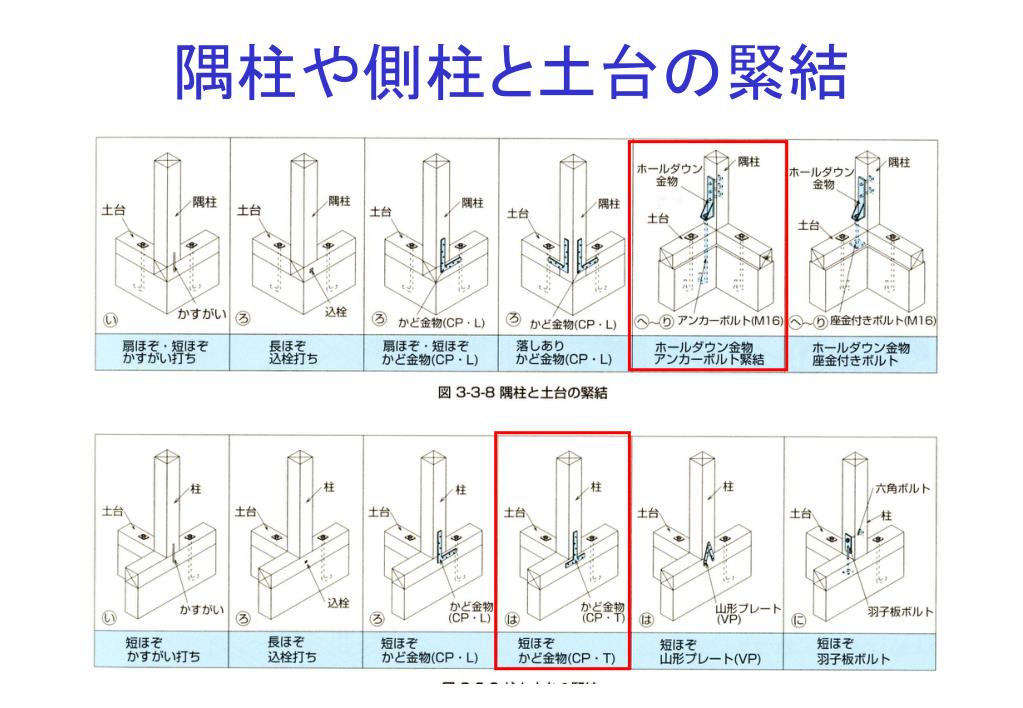

  14. 隅柱や側柱と土台の緊結

  15. 管柱の上下柱の緊結方法

  16. 2階の桁・梁・胴差の設置

  17. 床梁・胴差・桁・小屋梁・軒桁

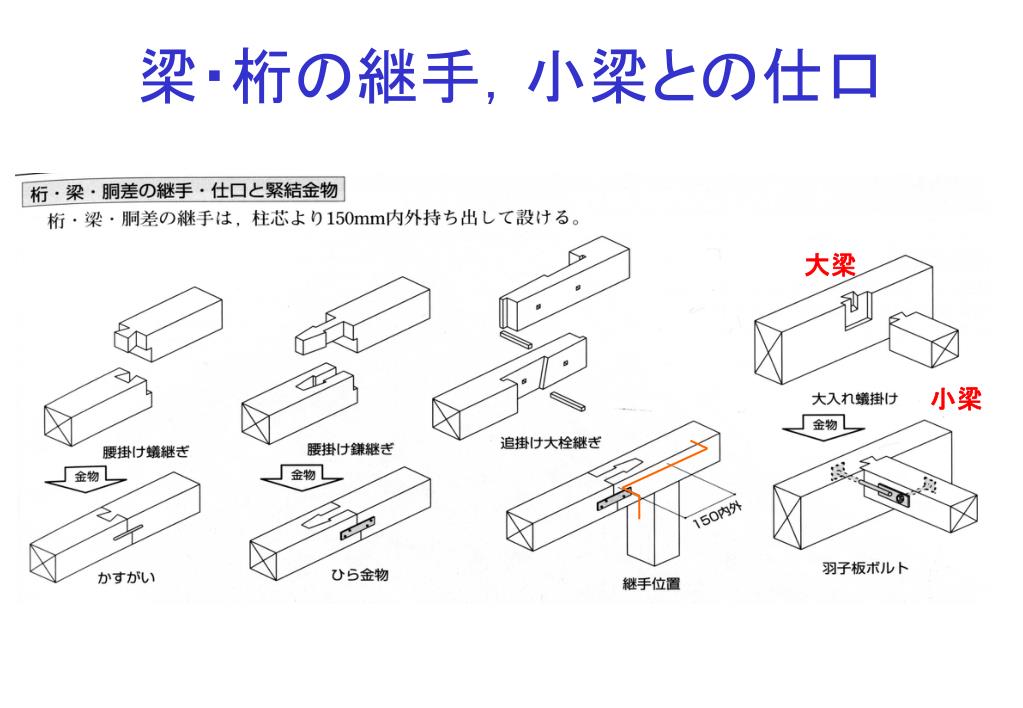

  18. 梁・桁の継手,小梁との仕口 大梁 小梁

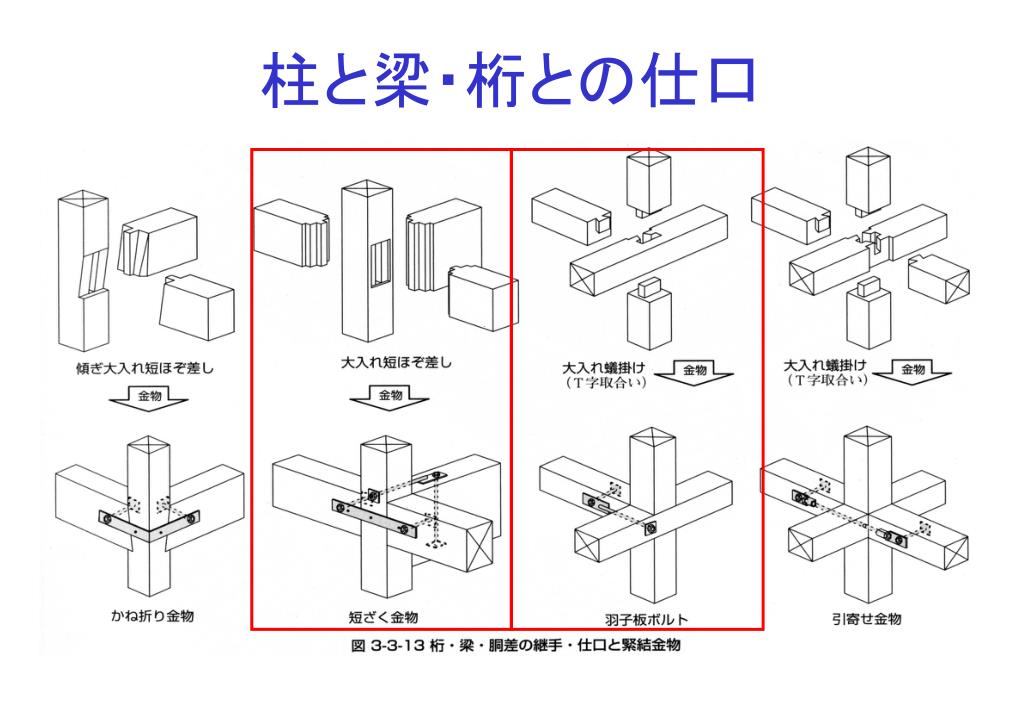

  19. 柱と梁・桁との仕口

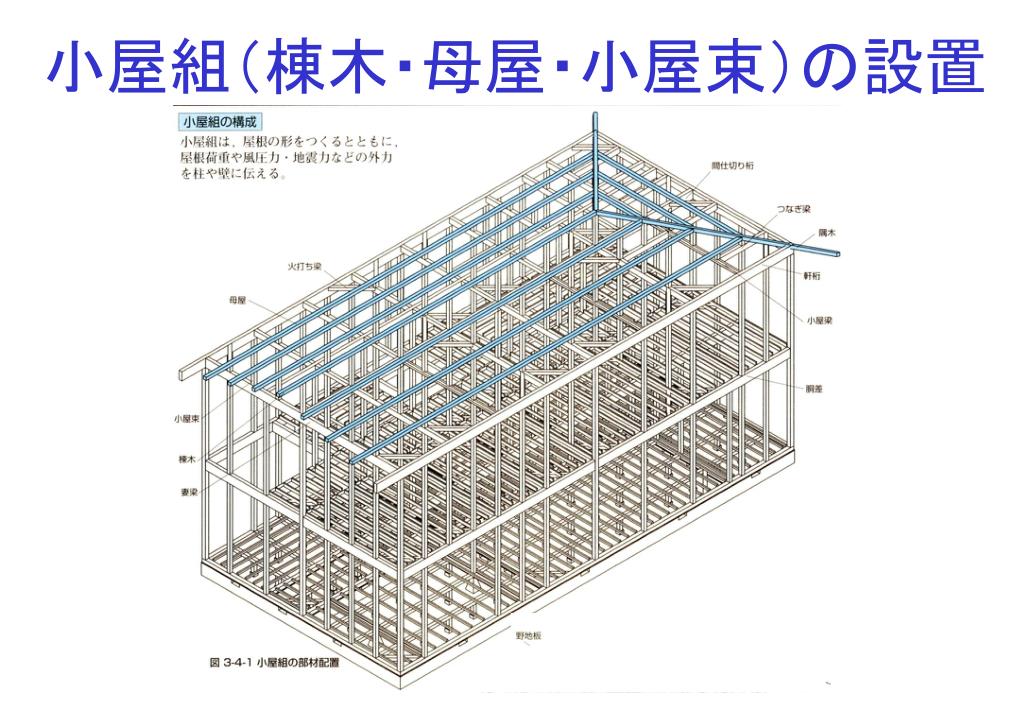

  20. 小屋組(棟木・母屋・小屋束)の設置

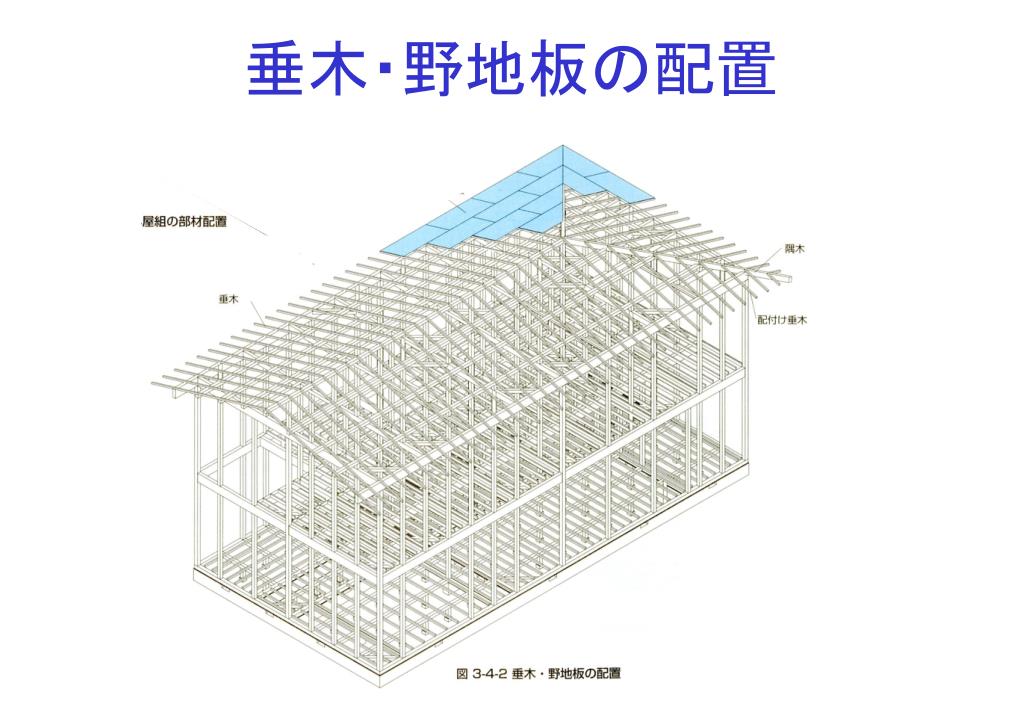

  21. 垂木・野地板の配置

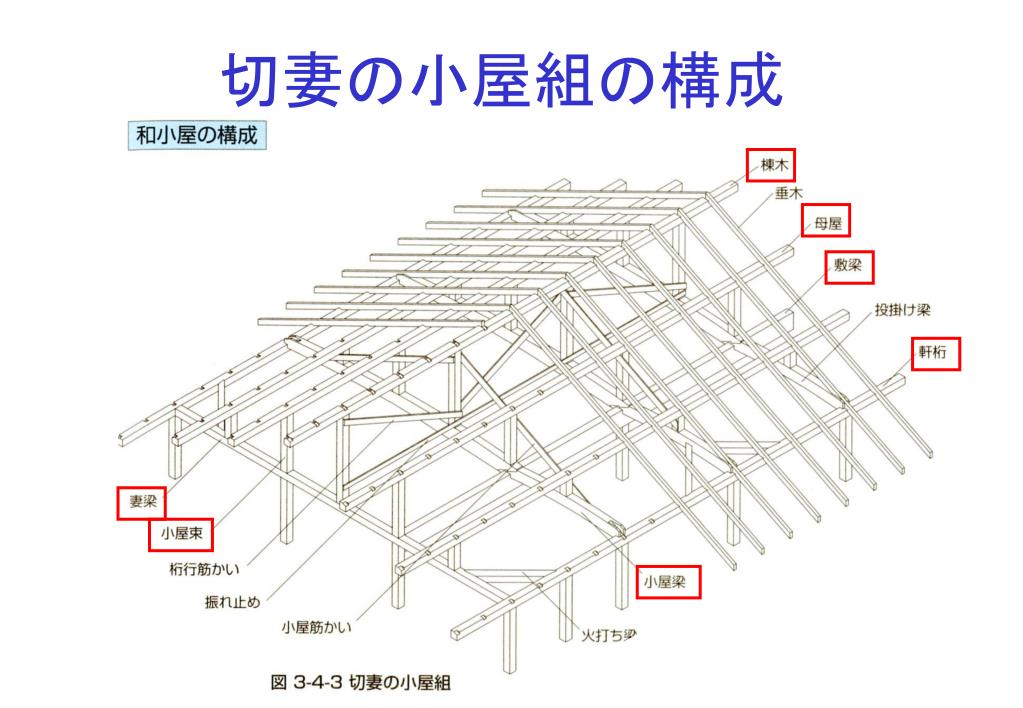

  22. 切妻の小屋組の構成

  23. 寄棟の小屋組の構成 すみぎ はいつけたるき とびばり

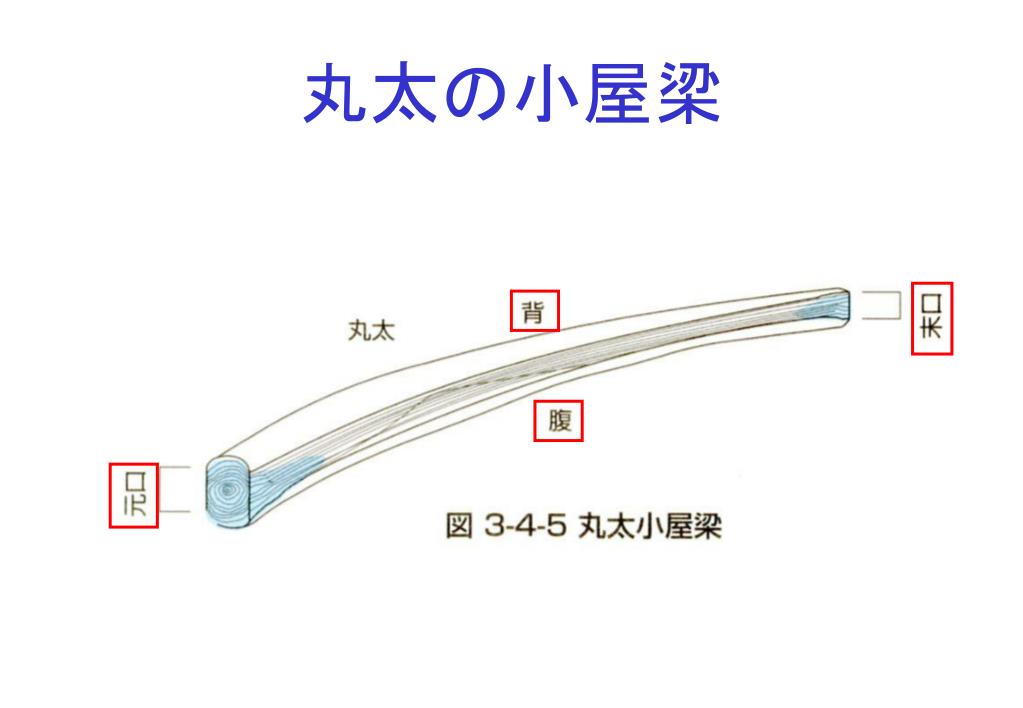

  24. 丸太の小屋梁

  25. 小屋梁と軒桁との接合

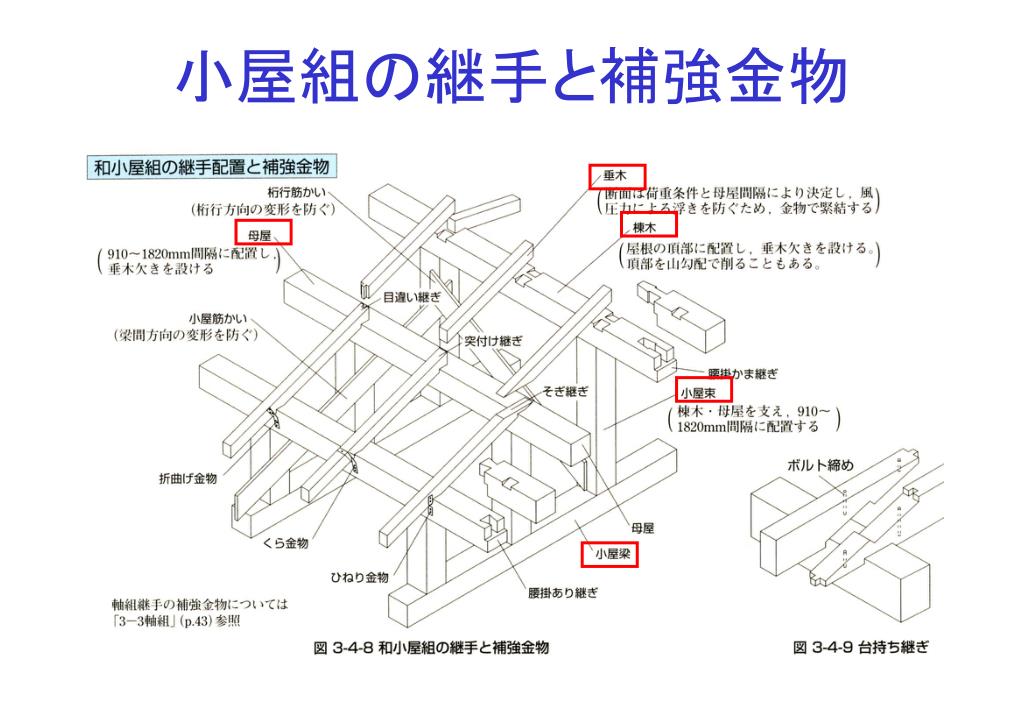

  26. 小屋組の継手と補強金物

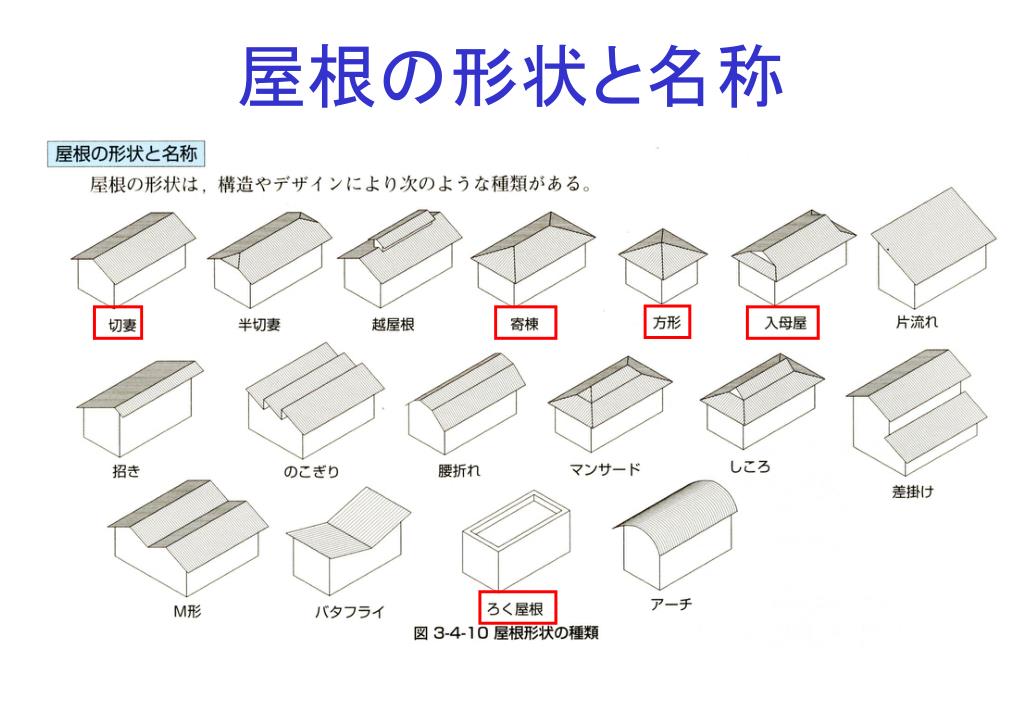

  27. 屋根の形状と名称

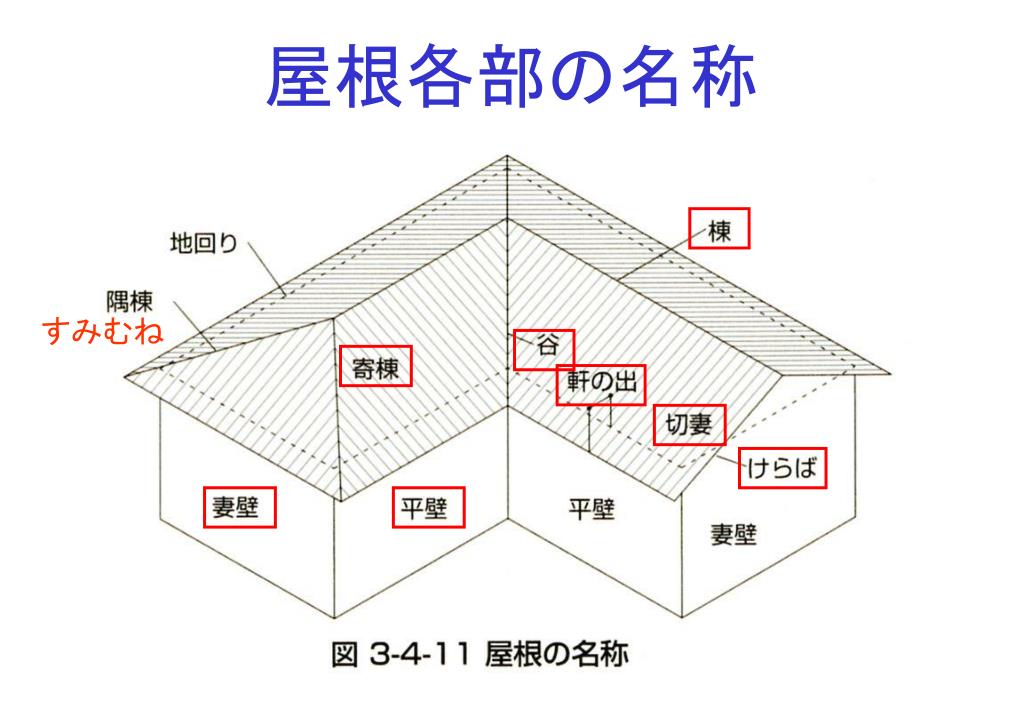

  28. 屋根各部の名称 すみむね

  29. 洋小屋の構成

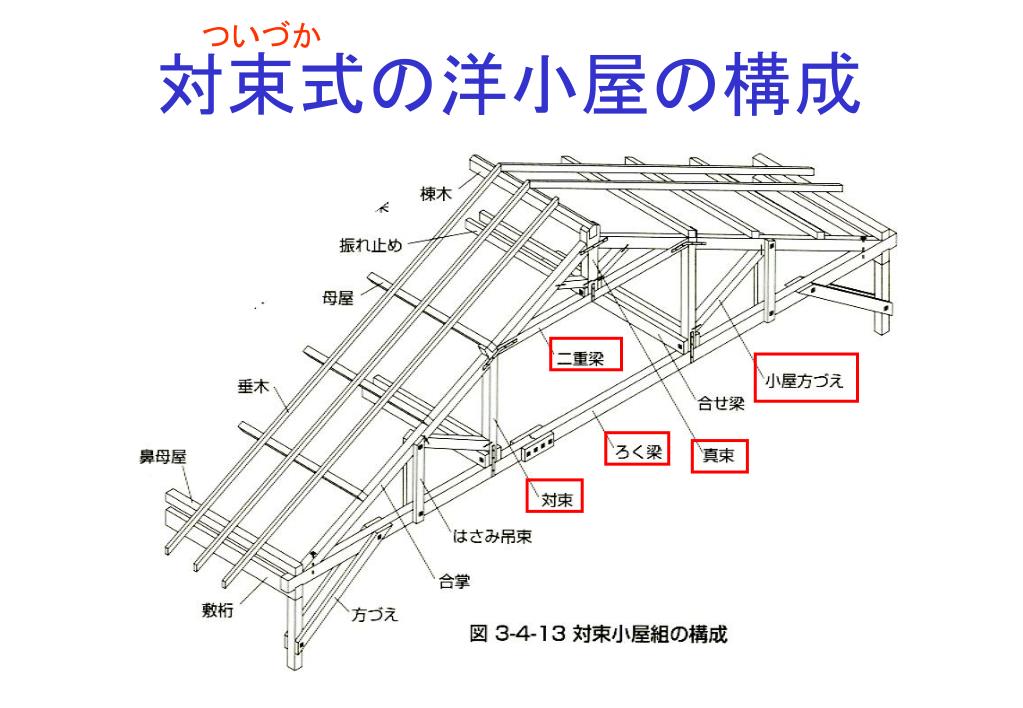

  30. ついづか 対束式の洋小屋の構成

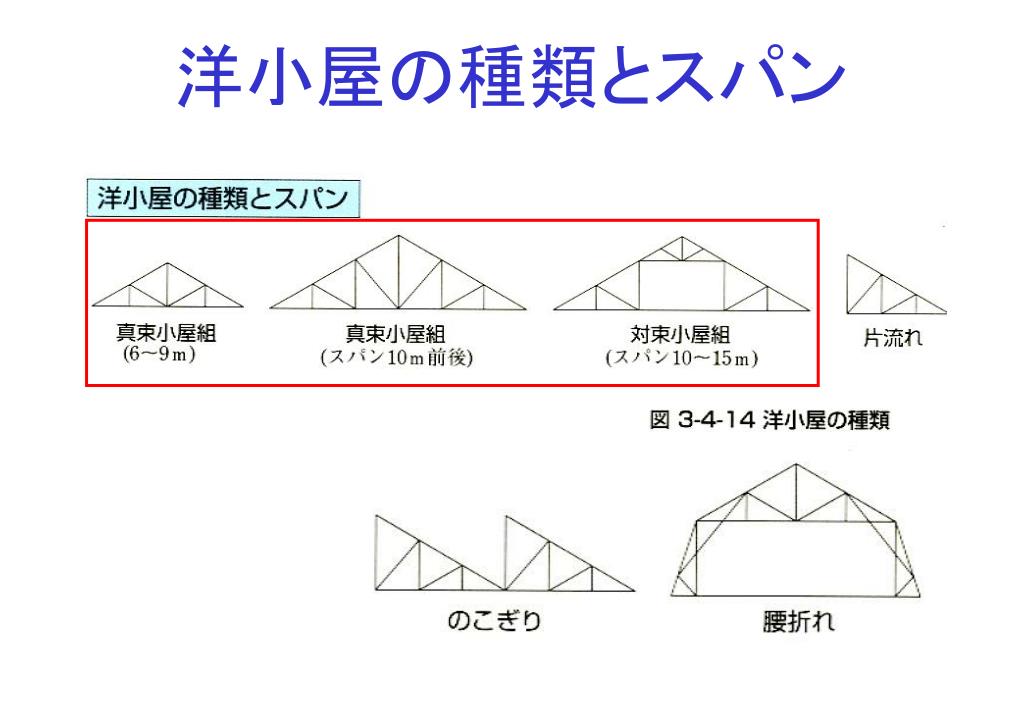

  31. 洋小屋の種類とスパン

  32. 和小屋と洋小屋の比較 10m前後
