  1. 三相变压器的参数测定

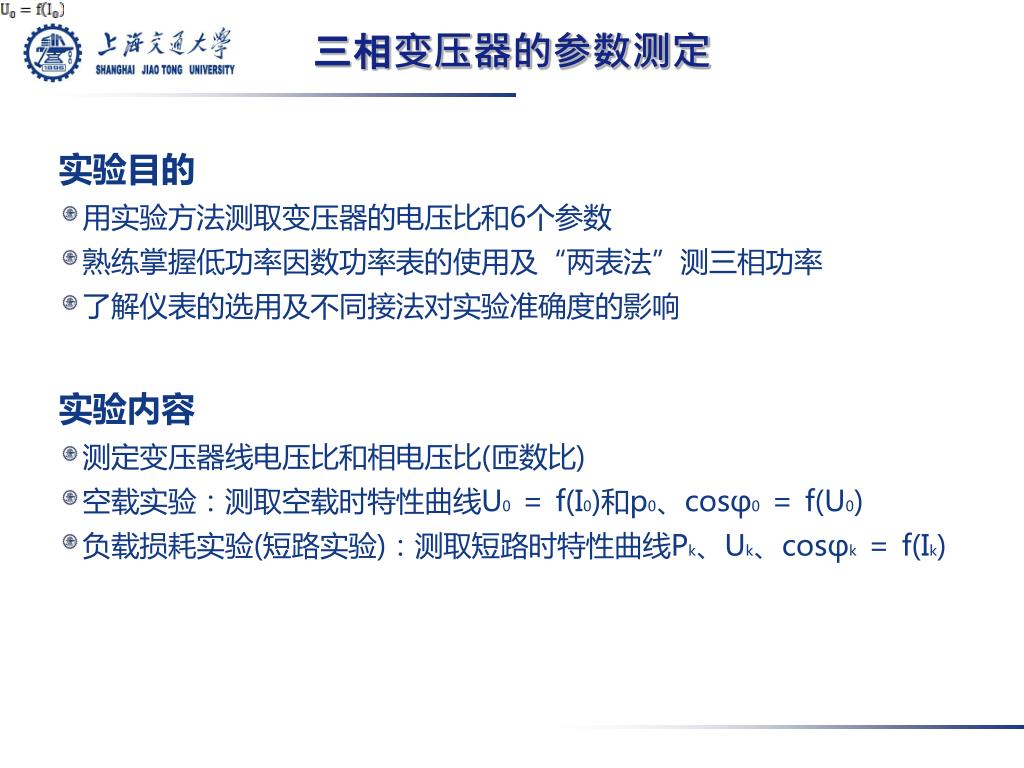

  2. 三相变压器的参数测定 实验目的 • 用实验方法测取变压器的电压比和6个参数 • 熟练掌握低功率因数功率表的使用及“两表法”测三相功率 • 了解仪表的选用及不同接法对实验准确度的影响 实验内容 • 测定变压器线电压比和相电压比(匝数比) • 空载实验：测取空载时特性曲线U0 ＝ f(I0)和p0、cosφ0 ＝ f(U0) • 负载损耗实验(短路实验)：测取短路时特性曲线Pk、Uk、cosφk ＝ f(Ik)

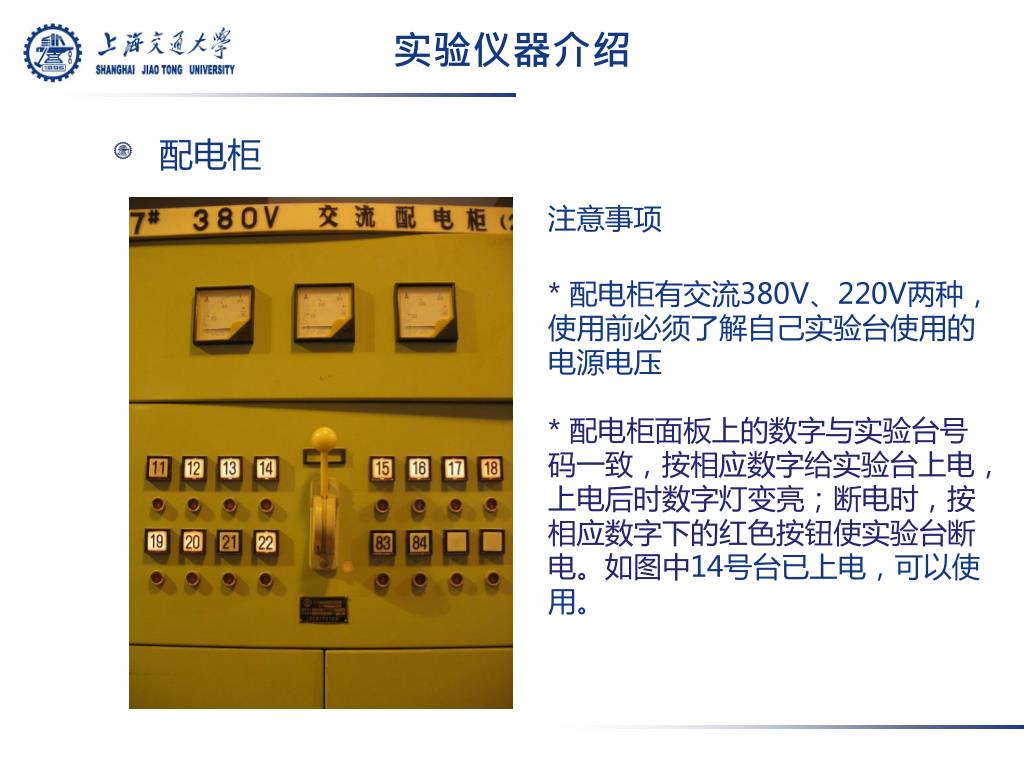

  3. 实验仪器介绍 • 配电柜 注意事项 * 配电柜有交流380V、220V两种，使用前必须了解自己实验台使用的电源电压 * 配电柜面板上的数字与实验台号码一致，按相应数字给实验台上电，上电后时数字灯变亮；断电时，按相应数字下的红色按钮使实验台断电。如图中14号台已上电，可以使用。

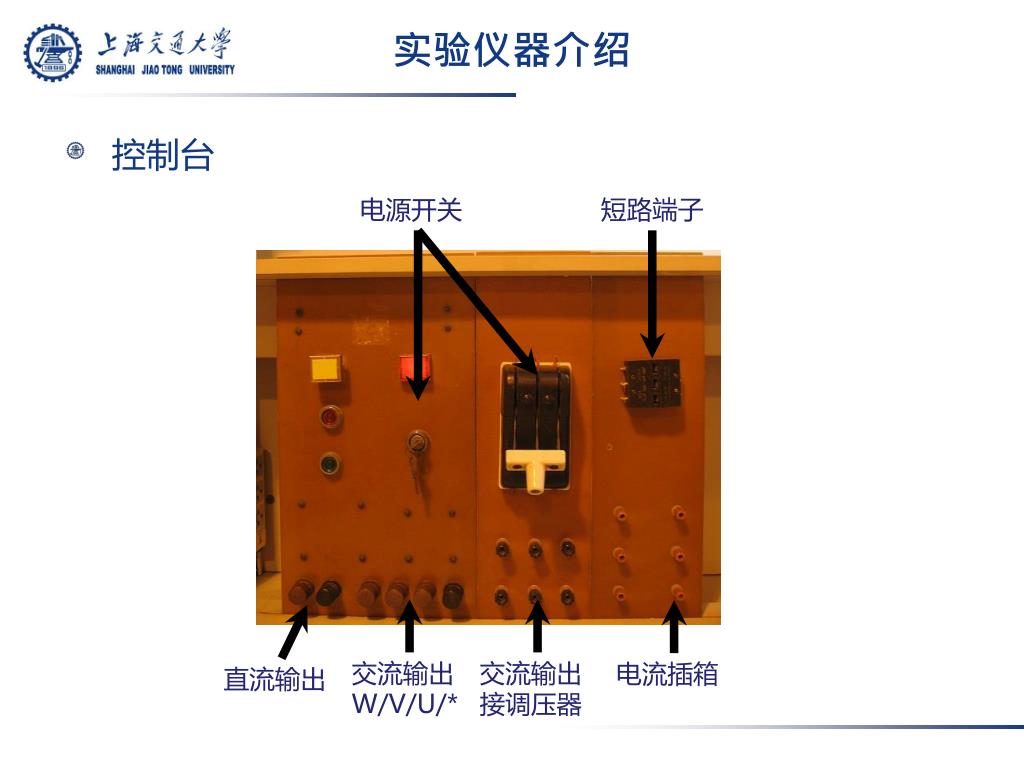

  4. 实验仪器介绍 • 控制台 电源开关 短路端子 交流输出 W/V/U/* 交流输出 接调压器 电流插箱 直流输出

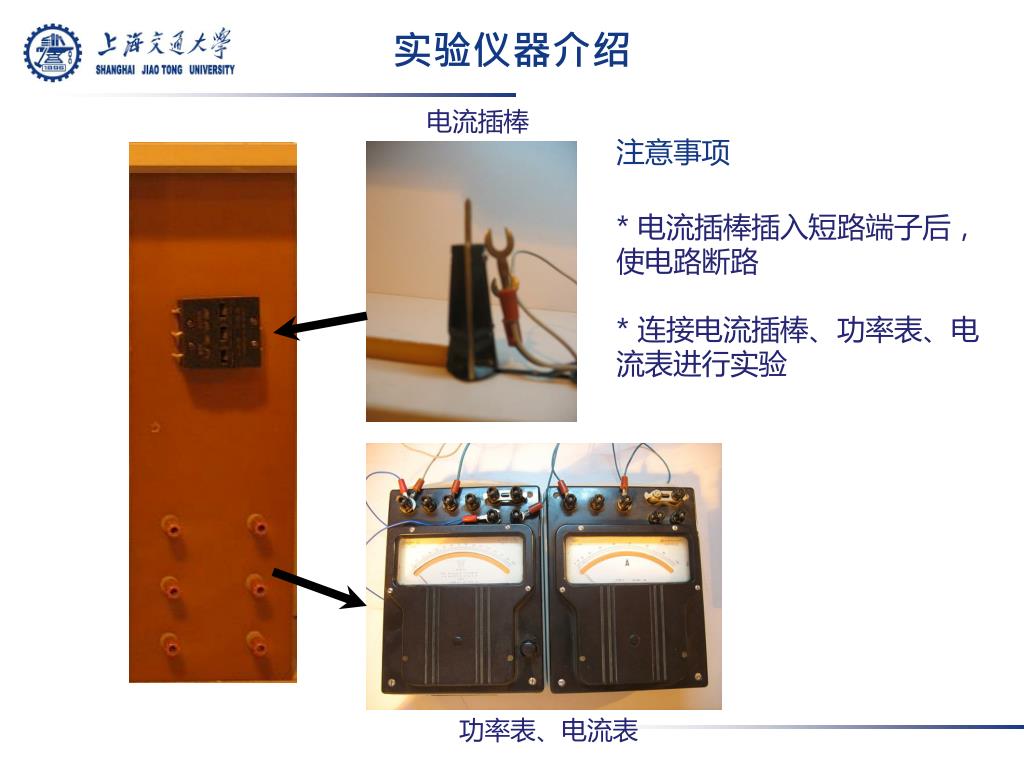

  5. 实验仪器介绍 电流插棒 注意事项 * 电流插棒插入短路端子后，使电路断路 * 连接电流插棒、功率表、电流表进行实验 功率表、电流表

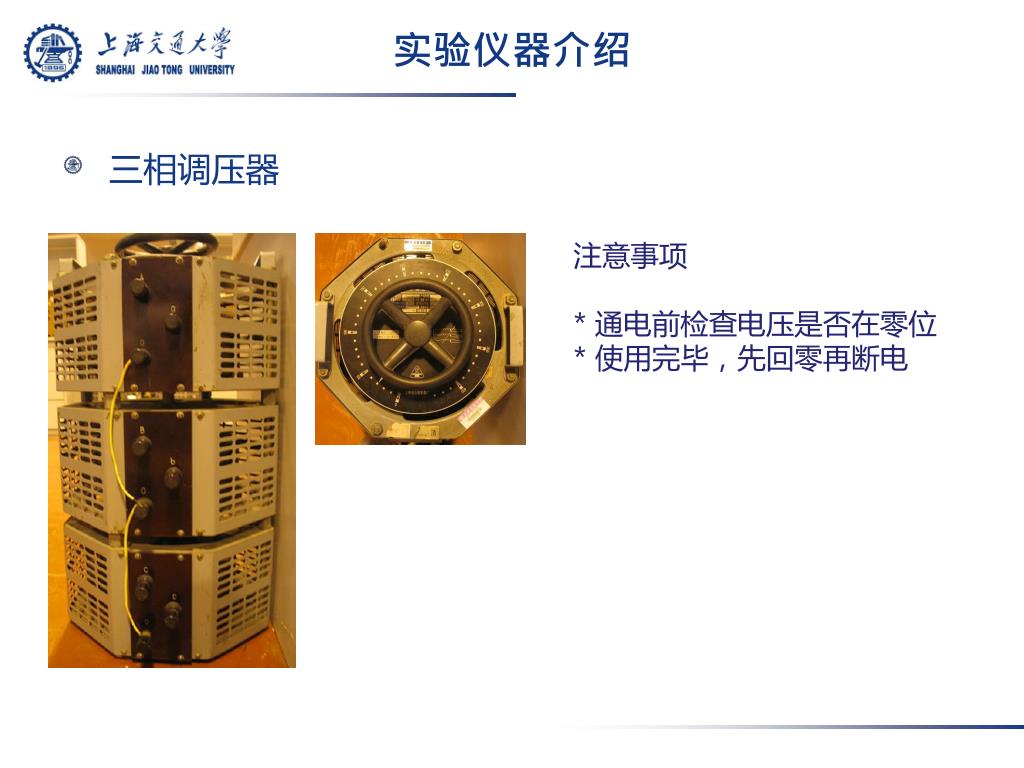

  6. 实验仪器介绍 • 三相调压器 注意事项 * 通电前检查电压是否在零位 * 使用完毕，先回零再断电

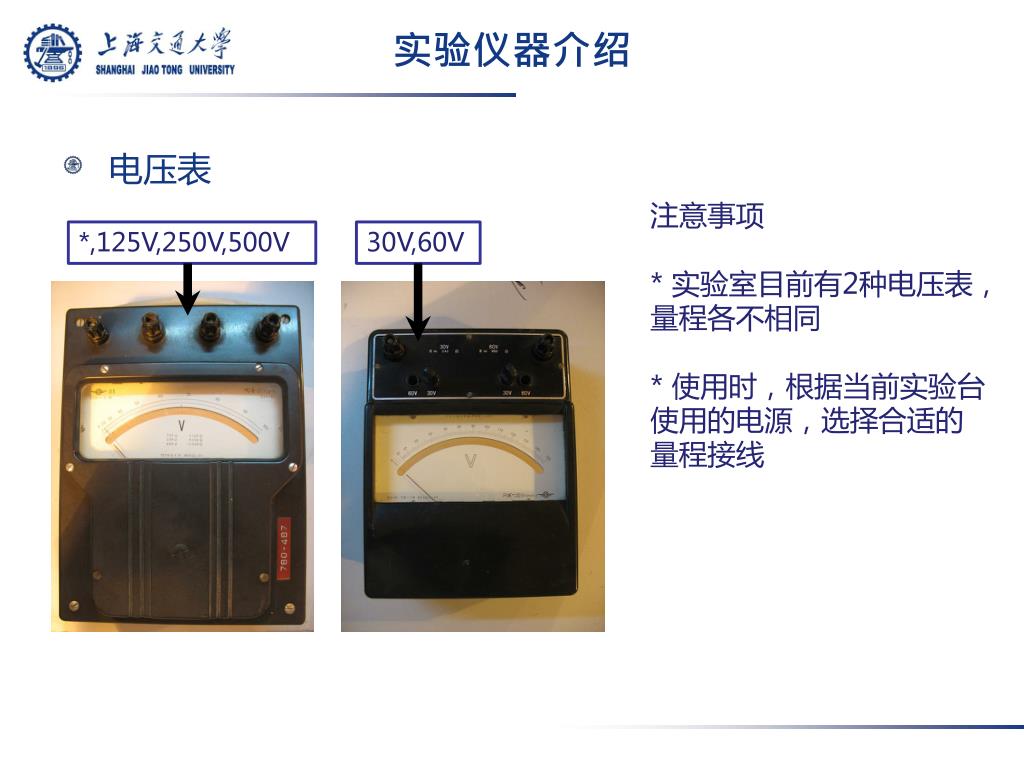

  7. 实验仪器介绍 • 电压表 注意事项 * 实验室目前有2种电压表，量程各不相同 * 使用时，根据当前实验台使用的电源，选择合适的量程接线 *,125V,250V,500V 30V,60V

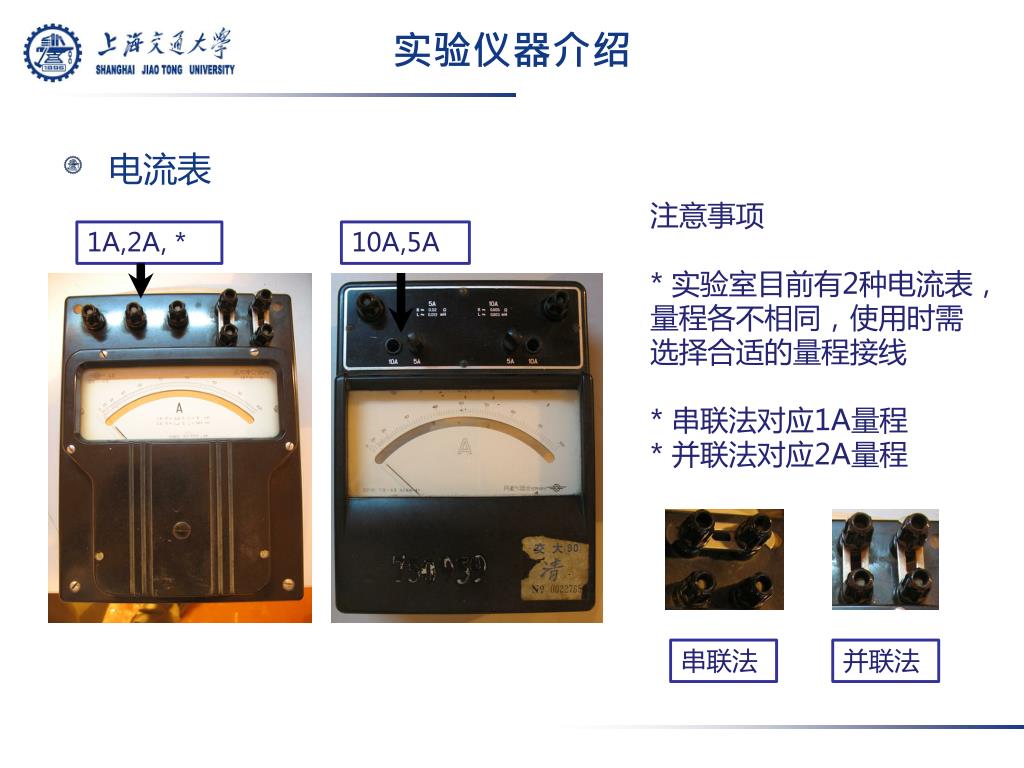

  8. 实验仪器介绍 • 电流表 注意事项 * 实验室目前有2种电流表，量程各不相同，使用时需选择合适的量程接线 * 串联法对应1A量程 * 并联法对应2A量程 1A,2A, * 10A,5A 串联法 并联法

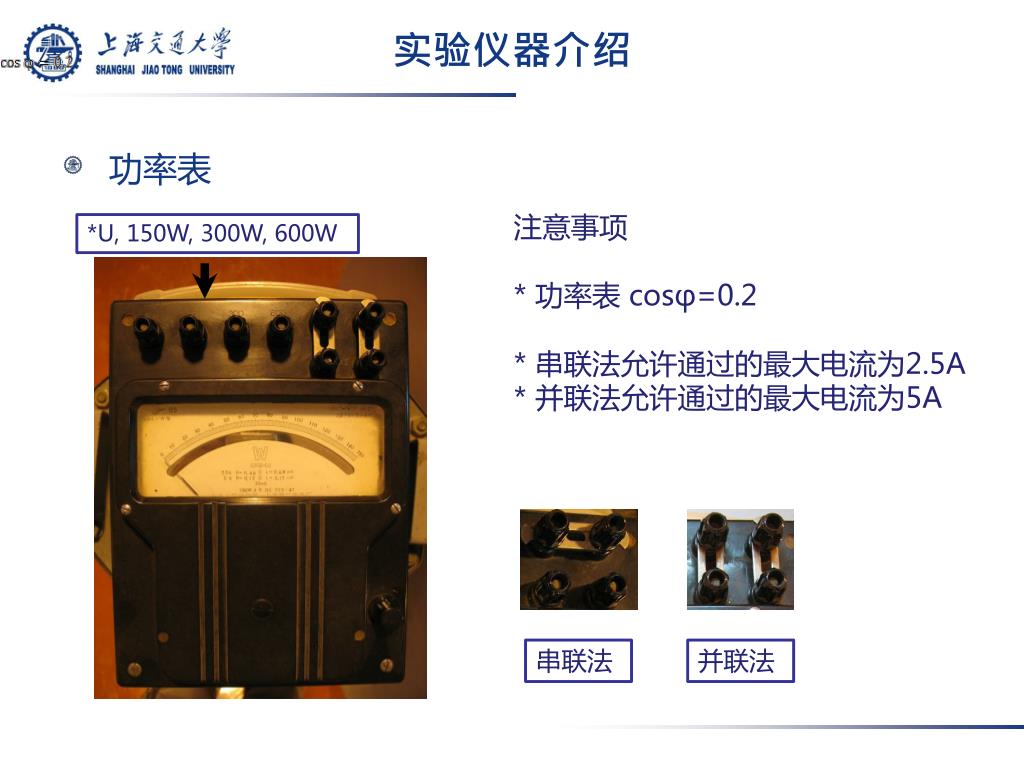

  9. 实验仪器介绍 • 功率表 注意事项 * 功率表 cosφ=0.2 * 串联法允许通过的最大电流为2.5A * 并联法允许通过的最大电流为5A *U, 150W, 300W, 600W 串联法 并联法

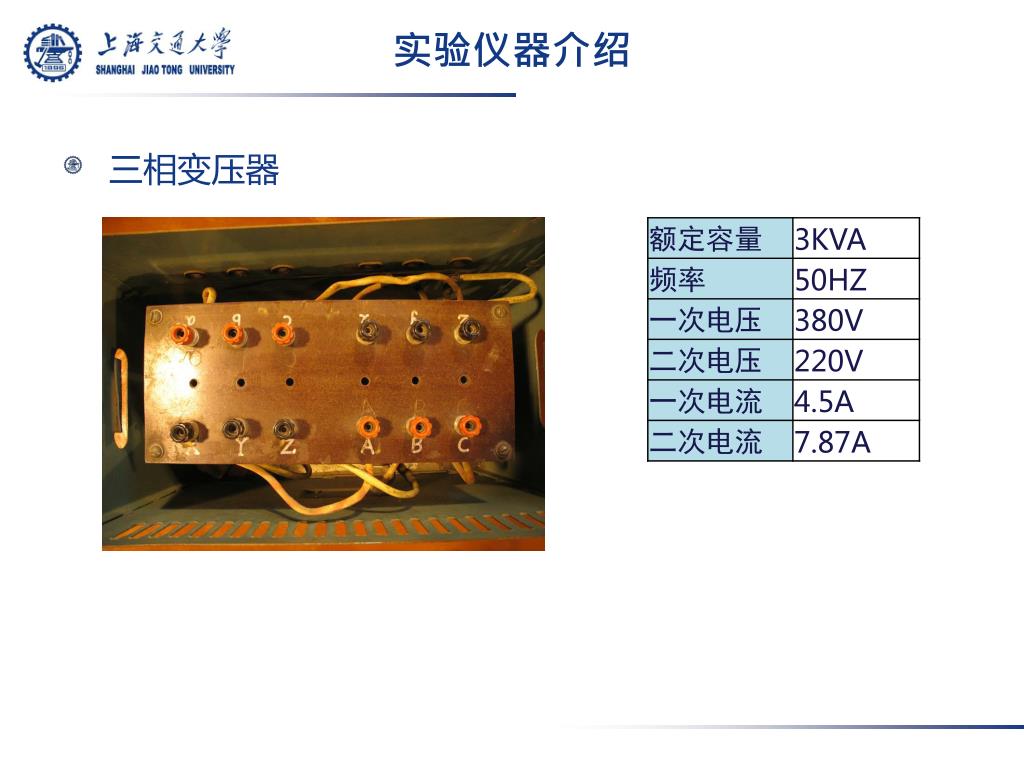

  10. 实验仪器介绍 • 三相变压器

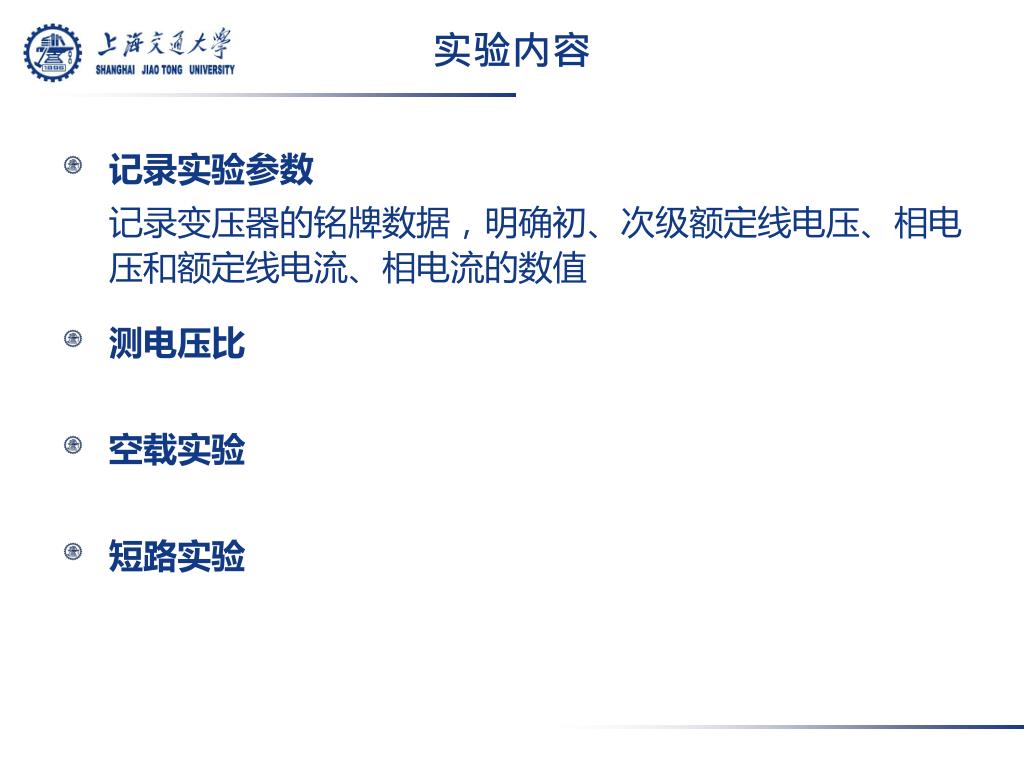

  11. 实验内容 • 记录实验参数 记录变压器的铭牌数据，明确初、次级额定线电压、相电压和额定线电流、相电流的数值 • 测电压比 • 空载实验 • 短路实验

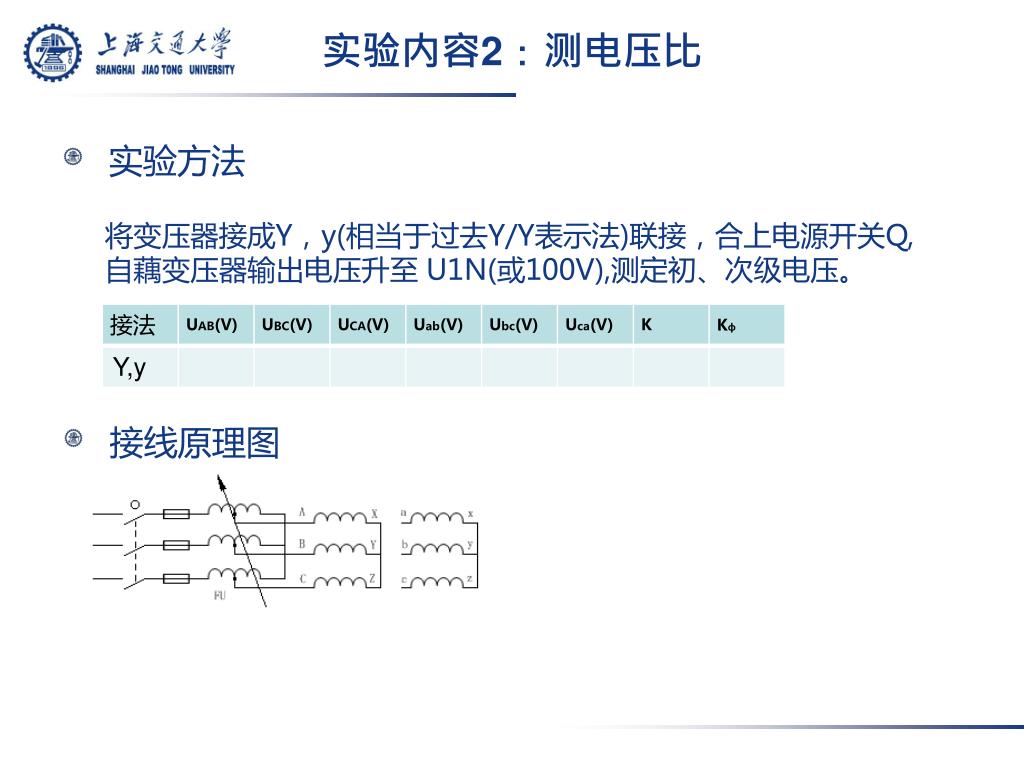

  12. 实验内容2：测电压比 • 实验方法 将变压器接成Y，y(相当于过去Y/Y表示法)联接，合上电源开关Q,自藕变压器输出电压升至 U1N(或100V),测定初、次级电压。 • 接线原理图

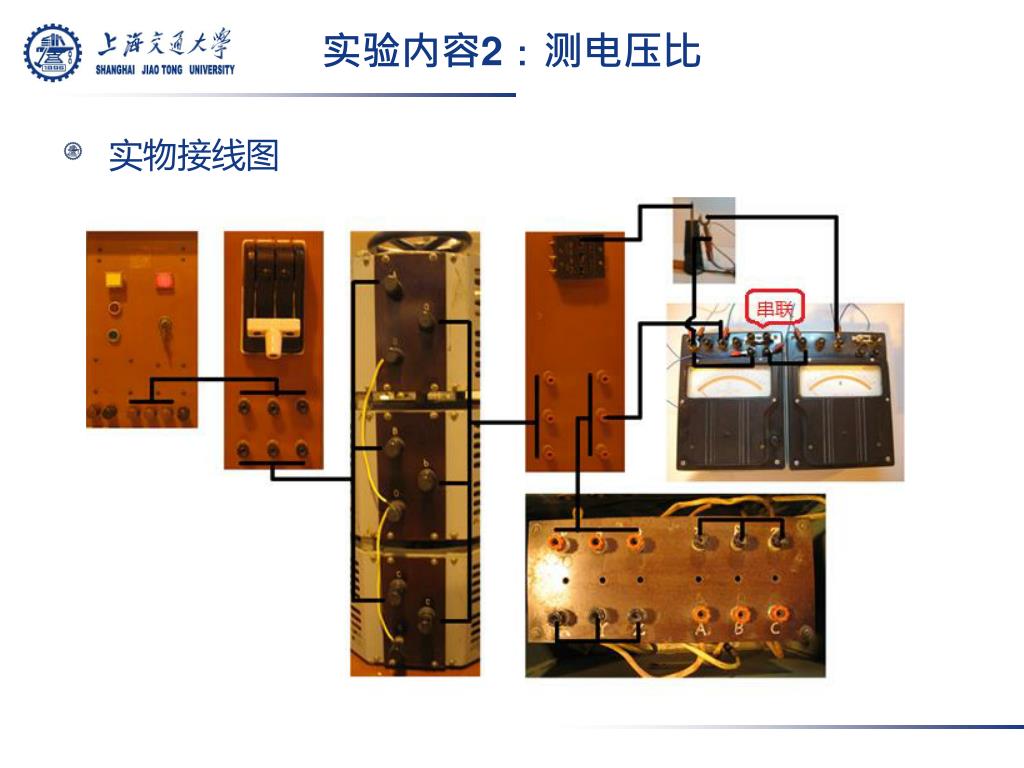

  13. 实验内容2：测电压比 • 实物接线图

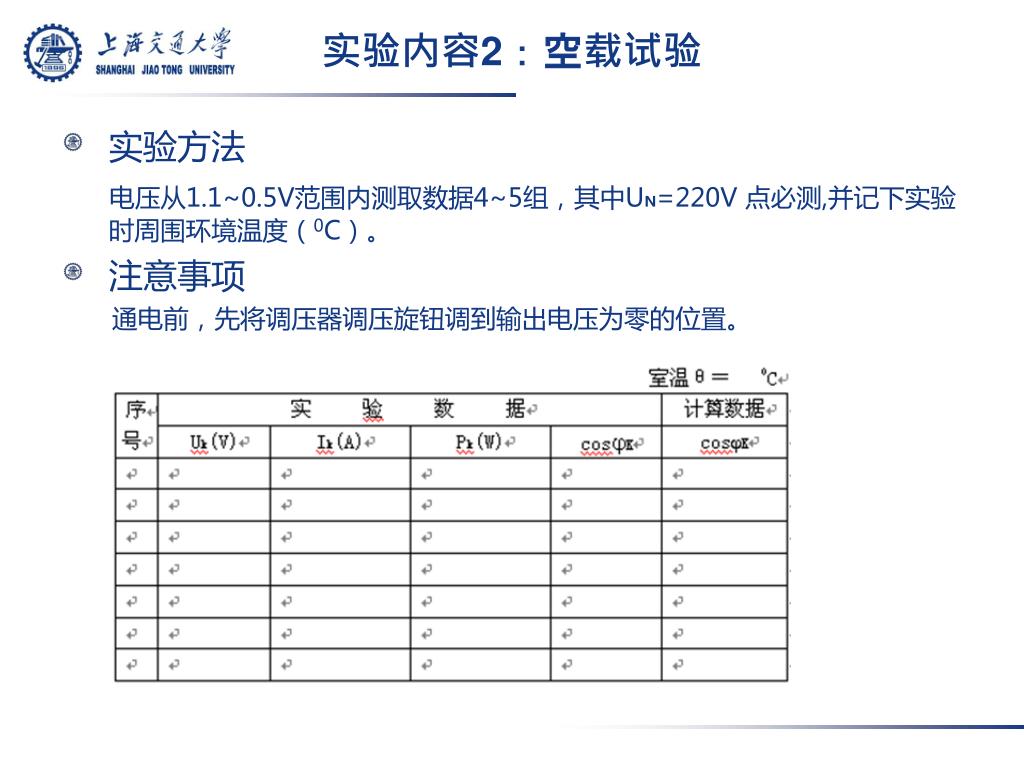

  14. 实验内容2：空载试验 • 实验方法 电压从1.1~0.5V范围内测取数据4~5组，其中UN=220V 点必测,并记下实验时周围环境温度（0C）。 • 注意事项 通电前，先将调压器调压旋钮调到输出电压为零的位置。

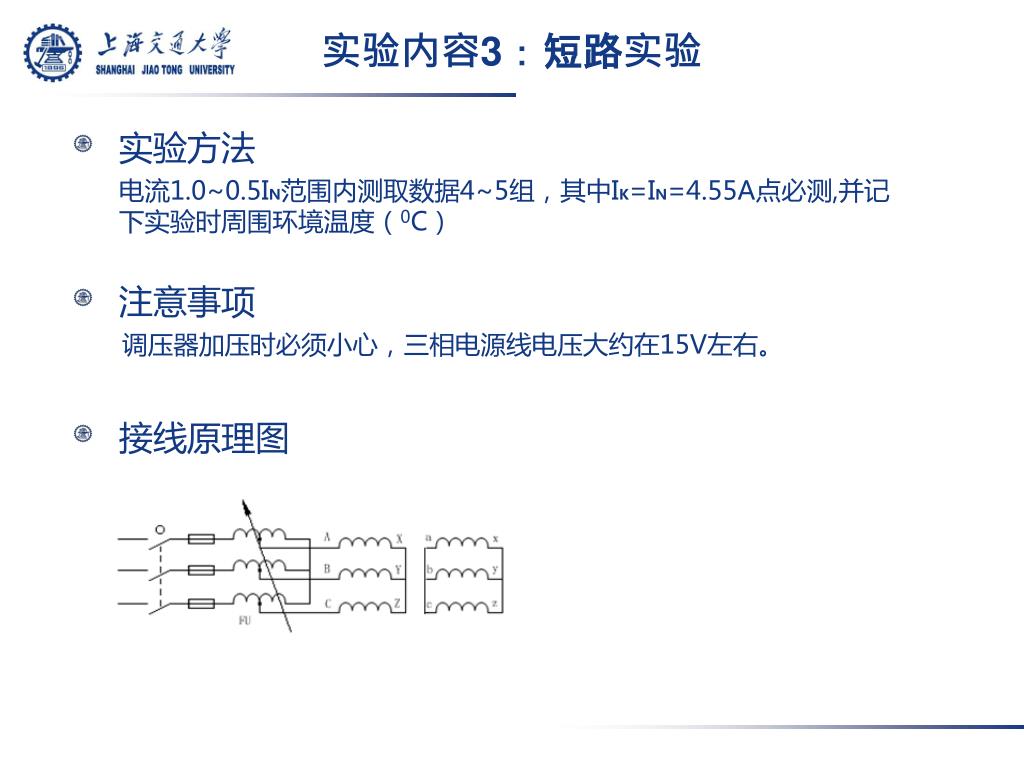

  15. 实验内容3：短路实验 • 实验方法 电流1.0~0.5IN范围内测取数据4~5组，其中IK=IN=4.55A点必测,并记下实验时周围环境温度（0C） • 注意事项 • 调压器加压时必须小心，三相电源线电压大约在15V左右。 • 接线原理图

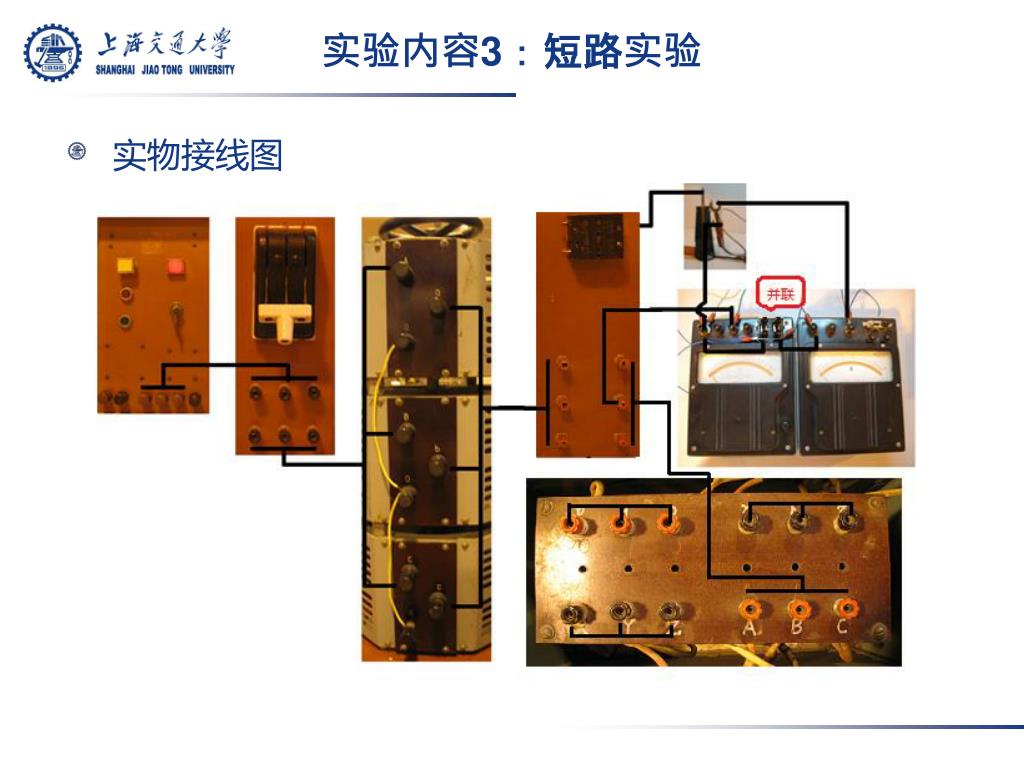

  16. 实验内容3：短路实验 • 实物接线图

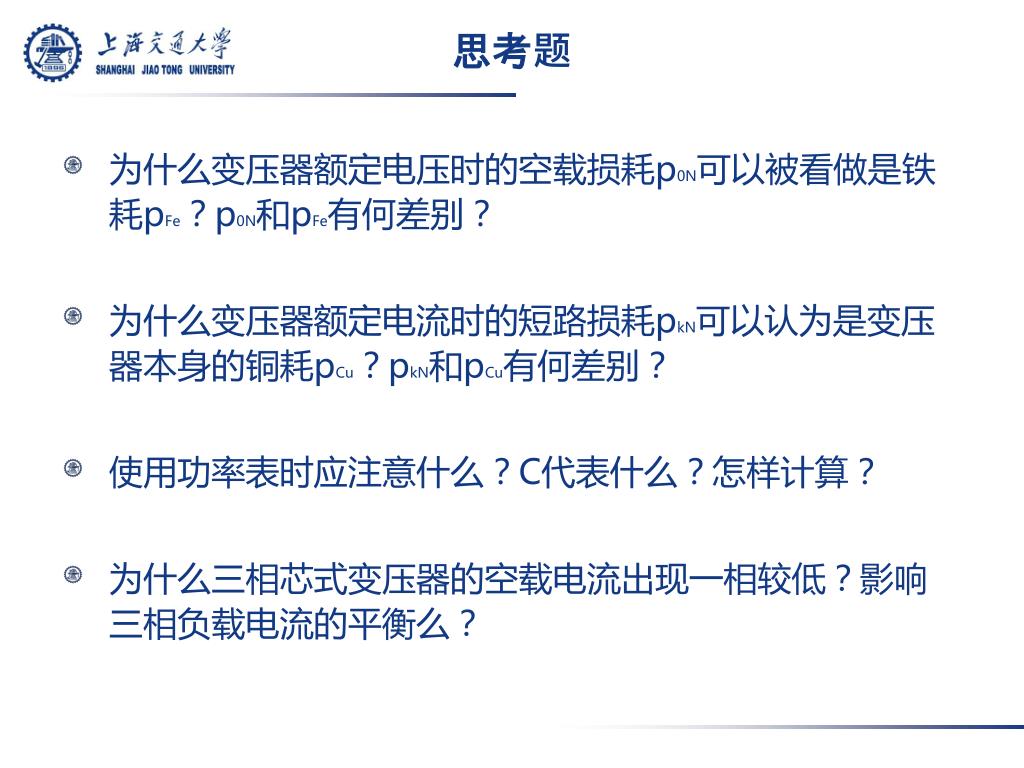

  17. 思考题 • 为什么变压器额定电压时的空载损耗p0N可以被看做是铁耗pFe？p0N和pFe有何差别？ • 为什么变压器额定电流时的短路损耗pkN可以认为是变压器本身的铜耗pCu？pkN和pCu有何差别？ • 使用功率表时应注意什么？C代表什么？怎样计算？ • 为什么三相芯式变压器的空载电流出现一相较低？影响三相负载电流的平衡么？

  18. 谢 谢！
