slide1

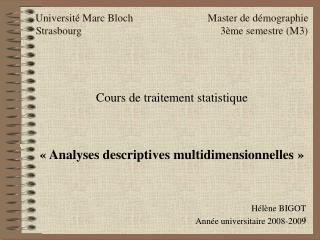

Université Marc Bloch Master de démographieStrasbourg 3ème semestre (M3)

Cours de traitement statistique

« Analyses descriptives multidimensionnelles »

Hélène BIGOT

Année universitaire 2008-2009

pr sentation
Présentation
  • Si n individus et seulement 2 variables X et Y, il est facile de représenter l’ensemble des données sur un graphique plan : chaque individu i est un point de coordonnées Xi et Yj  nuage
  • L’allure du nuage renseigne sur l’intensité et la nature de la relation entre X et Y.
  • Si plus de 3 variables, il faut trouver de « bonnes » approximations du nuage pour l’appréhender dans sa globalité.
analyses exploratoires de donn es
Analyses exploratoires de données

Définition : statistiques descriptives multidimensionnelles (beaucoup de dimensions)

Objectif : extraire l’information principale d’un tableau à double entrée, y compris quand il est très grand

Méthode : consentir une perte … d’information pour gagner … en efficacité

deux grands types de m thodes
Deux grands types de méthodes

Tableau de donnéesà double entrée(n individus *p variables)

Analyses factorielles

(nuages et axes factoriels)

Classifications

(agrégations et classes)

analyse factorielle
Analyse factorielle
  • Etude de la position d’un nuage de points dans l’espace et description de sa forme
  • Pour mieux voir :
    • se placer au milieu du nuage, c’est-à-dire déplacer l’origine au centre de gravité(= individu fictif « moyen »)
    • regarder dans les directions d’allongement principal, c’est-à-dire changer d’axes
  • Techniquement, changer de repère( diagonaliser une matrice)
analyses factorielles
Analyses factorielles
  • Un tronc commun :

Analyse des proximités au sein d’un nuage de points « pesants »selon une distance à déterminer

  • Plusieurs analyses différentes selon la distance choisie :
    • Composantes principales (ACP)
    • Correspondances simples (AFC)
    • Correspondances multiples (ACM)
rappels sur les distances
Rappels sur les distances

i × <———— D(i,j) ————> ×j

  • En géométrie :

Distance euclidienne classique

D2(i,j) = (Xi – Xj)2 + (Yi – Yj)2

(distance du double décimètre)

  • En statistique :
    • p variables quantitatives
    • n individus, points d’un espace de dimension p
    • mesure des distances entre couples d’individus
    • la distance euclidienne classique ne convient pas  on pondère
forme g n rale d une distance euclidienne
Forme générale d’une distance euclidienne

D2(i,j)=   Mab (Xia – Xja) (Xib – Xjb)

avec Xia = valeur de la variable a pour l’individu i

et Mab= coefficient de pondération de l’interaction des variables a et b

On peut lui associer une métrique, càdune matrice carrée à p lignes et p colonnescontenant les coefficients Mab.

distances non euclidiennes
Distances non euclidiennes
  • Exemples :
    • Écart moyen D(i,j) = (  | Xia – Xja | ) / p
    • City block D(i,j) =  | Xia – Xja |
    • Saut maximum D(i,j) = max | Xia – Xja |
    • Saut minimum D(i,j) = min | Xia – Xja |
  • On ne peut pas leur associer de métriques(matrices carrées)
notion d inertie
Notion d’inertie
  • Mesure de la résistance d’un corps à un mouvement
  • Mesure du volume occupé par un corps
  • Inertie du point i de masse mipar rapport au point O :λO(i(mi)) = mi D2(i,O)
inertie d un nuage de points
Inertie d’un nuage de points
  • Nuage E = un ensemble fini de points
  • Chaque point i est de masse mi
  • Inertie du nuage E par rapport au point O :

λO(E) =  λO(ik(mik))

=  mik D2(ik,O)

  • Inertie = dispersion = allongement = variance
inertie et droites orthogonales
Inertie et droites orthogonales

i2 x i(mi)

O

i1

  • λO(i(mi)) = λO(i1(mi)) + λO(i2(mi)) (formule de Pythagore)
  • λO(ik(mi)) / λO(i(mi)) : taux d’inertie de i conservé par sa projection en ik sur Δk
  • Si ce taux est fort, alors i et ik sont proches, et l’on perd peu d’information en assimilant i à ik.
principes d une analyse factorielle
Principes d’une analyse factorielle
  • n individus sont décrits par p variables  tableau de données à double entrée
  • On a choisi une distance pour mesurer les distances entre les points du nuage.
  • On cherche la meilleure « image approchée » du nuage en projection sur une droite Δ.
  • C’est celle qui respecte au mieux les distances entre tous les couples de points
composantes principales acp
Composantes principales (ACP)
  • n individus décrits par p variables quantitatives
  • Tableau Xnxp= (xij) des données brutes
  • xij = valeur de la variable j pour l’individu i
  • Distance euclidienne canonique
  • On cherche la meilleure « image approchée » du nuage en projection sur une droite Δ ; c’est celle qui respecte au mieux les distances entre tous les couples de points : le 1er axe factoriel F1.
  • Puis on cherche orthogonalement la 2ème ….
acp objectifs
ACP : objectifs
  • Faire le bilan des ressemblances entre individuset des liaisons entre variables
  • Rechercher un nombre limité de « variables » fictives appelées « composantes principales », non corrélées entre elles et résumant le mieux possible l’information contenu dans le tableau des données brutes
acp principes de la m thode
ACP : principes de la méthode
  • Information à appréhender : inertie du nuage de dimension p (= dispersion totale)
  • Moyen de résumer : se placer au centre du nuage, puis définir un sous-espace de petite dimension sur lequel le nuage centré est projeté (= approximation du nuage non projeté) diagonalisation de la matrice des covariances
  • Critère de choix du sous-espace (Pearson, 1901) : maximiser l’inertie du nuage projeté
acp donn es centr es
ACP : données centrées
  • Pour se placer au centre G du nuage E, on retire à chaque variable sa moyenne.
  • On passe au tableau Xc des données centrées : Xc = (yij) avec yij = xij – xj
  • Chaque individu a un poids mi
  • La droite solution Δ est celle qui maximise l’inertie du nuage centré projeté sur elle : max {  mi D2Δ (i,G) }
acp nuages des p variables
ACP : nuages des p variables
  • Un axe factoriel Fk est une variable artificielle,combinaison linéaire des p variables initiales
  • Le nuage n’est pas centré sur l’origine.
  • Si la plupart des variables sont bien corrélées entre elles (ie presque toutes les corrélations sont proches de 1 ou de -1),alors il y a un facteur « taille »,(souvent sur le premier axe factoriel).
acp cercle des corr lations
ACP : cercle des corrélations
  • Sur un plan factoriel, c’est le grand cercle de rayon 1 centré sur l’origine.
  • Les points-variables tombent tous à l’intérieur.
  • Les points-variables situés près du cercle des corrélations sont bien expliqués par le plan factoriel correspondant.
  • Deux variables indépendantes forment un angle droit avec l’origine.
acp perte et taux d inertie
ACP : perte et taux d’inertie
  • Les axes factoriels sont ordonnés : du plus informatif au moins informatif.
  • Chacun représente une part λk de l’inertie totale.
  • Si l’on ne retient que les premiers axes, on perd de l’inertie : celle des derniers axes.
  • On repère dans la décroissance des taux d’inertie (sur l’histogramme des valeurs propres), la plus grande rupture et on ne retient que les axes situés avant elle.
acp variables expliquant un axe
ACP :variables expliquant un axe
  • Les corrélations entre un axe factoriel et les variables initiales renseignent sur la signification de l’axe.
  • Pour chaque axe, on retient les variables actives présentant les plus fortes corrélations en valeur absolue avec lui. Ce sont elles qui expliquent cet axe.
acp nuage des individus
ACP : nuage des individus
  • Il est centré sur le centre de gravité.
  • Pour chaque axe, on repère les individus ayant les contributions à l’inertie les plus fortes. Leurs coordonnées (positives ou négatives) sur cet axe permettent de les situer.
  • Même si sa contribution à l’inertie est faible, un individu dont le cosinus carré avec un axe est proche de 1, est bien représenté sur cet axe.
acp qualit de la repr sentation
ACP : qualité de la représentation
  • Globalement, elle dépend du taux d’inertie cumulé sur les premiers axes factoriels retenus.
  • Sur un axe donné, la corrélation de chaque variable indique si elle est bien liée à cet axe.
  • Sur un axe donné, le cosinus carré de chaque individu indique s’il est bien représenté sur cet axe.
acp norm e
ACP normée
  • Pour que toutes les variables jouent le même rôle dans le calcul des distances entre individus
  • Pour que les distances entre individus soient indépendantes des unités de mesure des variables
  • On centre et on réduit des données :

Xr = (zij) avec zij = (xij – xj) / sj

  • On mesure un écart à la moyenne (xj) de la variable j en nombre d’écart-type de cette variable (sj).
  • Tous les variables centrées sont comparables ; elles ont la même dispersion (égale à 1).
correspondances simples afc
Correspondances simples (AFC)
  • Une méthode factorielle :
    • plus riche, plus informative que l’ACP,
    • si le tableau rectangulaire analysé a la particularité d’être un « tableau de contingence » ou tableau croisé.
  • On analyse les deux tableaux de profils.
  • La distance est celle du χ2 (« chi-deux »).
afc deux variables qualitatives
AFC : deux variables qualitatives
  • Deux variables qualitatives V1 et V2 mesurées sur n individus.
  • V1  J modalités : A1, …, Aj, …, AJelles forment les J lignes du tableau croisé
  • V2  K modalités : B1, …, Bk, …, BKelles forment les K colonnes du tableau croisé
  • njk = nombre d’individus (parmi les n)prenant simultanémentAj et Bk
  • n =   njk
afc tableau de contingence
AFC : tableau de contingence
  • Tableau N à J lignes et K colonnes contenant les effectifs njk
  • Ligne marginale = ligne supplémentaire contenant la somme des effectifs de chaque colonne : n.1 n.2 n.3 … n.K
  • Colonne marginale =colonne supplémentaire contenant la somme des effectifs de chaque ligne : n1. n2. n3. … nJ.
exemple de tableau de contingence
Exemple de tableau de contingence
  • Enquête auprès de 200 étudiantsvar. 1 : baccalauréat (A à H)var. 2 : université (U1, U2 ou U3)
  • Construire un tel tableau N avec ses ligne et colonne marginales
  • Comment apprécier la dépendance entre ces deux variables qualitatives ?
afc profils lignes
AFC : profils-lignes
  • Pour comparer plus facilement les lignes entre elles ou à la ligne marginale
  • Division de chaque ligne par sa somme (figurant en colonne marginale)
  • Tableau contenant les njk / nj.(si exprimés en % : « pourcentages en ligne »)
  • njk / nj. = fk|j = fréquence conditionnelle de Bk sachant Aj
afc profils colonnes
AFC : profils-colonnes
  • Pour comparer plus facilement les colonnes entre elles ou à la colonne marginale
  • Division de chaque colonne par sa somme (figurant en ligne marginale)
  • Tableau contenant les njk / n.k(si exprimés en % : « pourcentages en colonne »)
  • njk / n.k= fj|k = fréquence conditionnelle de Aj sachant Bk
ind pendance de 2 variables qualitatives
Indépendance de 2 variables qualitatives
  • Tous les profils-lignes sont égaux au profil-ligne marginal.
  • Tous les profils-colonnes sont égaux au profil-colonne marginal.
  • Effectifs théoriques du tableau théorique N* de la situation d’indépendance :

n*jk = nj.x n.k / n

ecart l ind pendance
Ecart à l’indépendance
  • Pour chaque case du tableau :
    • Écart simple : ejk = njk – n*jk
    • Écart du « chi-deux » : e2jk / n*jk
  • Pour l’ensemble du tableau :

χ2 =   e2jk / n*jk

  • χ2 = 0 si et seulement si tout njk = n*jk
  • Plus χ2 est grand, plus il y dépendance entre les variables 1 et 2.
distance entre profils
Distance entre profils
  • En utilisant la distance euclidienne classique, on tient compte d’un écart indépendamment de l’importance de la modalité concernée, donc au bénéfice des modalités nombreuses.
  • Pour éviter cela, on pondère chaque modalité par l’inverse de son importance sur l’ensemble des individus.
distance du chi deux
Distance du « chi-deux »
  • Chaque profil-ligne j est pondéré par :

nj. / n

  • Chaque profil-colonne k est pondéré par :

n.k / n

  • Si on regroupe deux lignes ou deux colonnes ayant même profil, la distance du « chi-deux » n’est pas modifiée.
afc proc dure
AFC : procédure

A partir d’un tableau de contingence :

  • On fait une ACP des profils-lignes pondérés chacun par nj. / n et avec la distance du « chi-deux ».
  • On fait une ACP des profils-colonnes pondérés chacun par nj. / n et avec la distance du « chi-deux ».
  • On étudie les liens entre les deux analyses.
afc analyses des 2 nuages
AFC : analyses des 2 nuages
  • Chacun des 2 nuages est centré sur le centre de gravité.
  • On peut superposer les graphiques des 2 nuages (compromis entre les 2 représentations possibles).
  • Les contributions permettent d’apprécier la proximité entre les points et les axes.
  • S’intéresser surtout aux points ayant une forte contribution relative.
afc proximit s entre modalit s
AFC : proximités entre modalités
  • Deux modalités de la même variable sont proches, si leurs profils sont similaires.
  • Deux modalités de variables différentes sont proches, si leurs individus respectifs ont des centres de gravité proches.
el ments suppl mentaires
Eléments supplémentaires
  • Supplémentaire = inactif =n’ayant pas participé à la détermination des axes factoriels du nuage
  • Replacé a posteriori dans l’espace
  • Permet d’éclairer certains aspects de l’analyse
correspondances multiples acm
Correspondances multiples (ACM)
  • Généralisation de l’AFC à plus de deux variables qualitatives
  • Tableau de BURT = généralisation du tableau de contingence
acm propri t s
ACM : propriétés
  • A un coefficient près, une modalité est le centre de gravité des individus qui la prennent.
  • Les modalités d’une même variable forment un sous-nuage, dont le centre de gravité est l’origine.
  • Les taux d’inertie ne peuvent être que faibles.
  • La part d’inertie due à une modalité est d’autant plus grande que son effectif est faible !
  • La part d’inertie due à une variable est d’autant plus grand que le nombre de modalités est grand !
acm valeurs test sur un axe
ACM : valeurs-test sur un axe
  • Pour repérer les positions significatives des modalités sur chaque axe
classifications objectif
Classifications : objectif
  • Un ensemble E de n individus décrits par p variables
  • Le tableau de données est supposé homogène en contenu et en texture
  • Repérer des groupes d’individus au sein de E, groupes aussi homogènes que possible du point de vue des valeurs des variables à l’intérieur de chacun des groupes
classifications 2 types de m thode
Classifications : 2 types de méthode
  • Méthodes ascendantesau départ, il y a autant de groupes que d’individus : n ; puis on agglomère les 2 plus proches en un seul, et on recommence jusqu’à n’avoir plus qu’un seul très grand groupe
  • Méthodes descendanteson procède par séparations successives de l’ensemble E
classifications et mesures
Classifications et mesures
  • Une fois le type de méthode défini (ascendante ou descendante), tout repose sur la mesure retenue pour apprécier la ressemblance entre 2 individus.
  • C’est en général une distance (définie positive, symétrique et inégalité triangulaire).
  • Cela peut être simplement une dissimilarité (inégalité triangulaire non respectée)
  • Si c’est une similarité, on peut se ramener au cas d’une dissimilarité.
quelques distances entre individus
Quelques distances entre individus
  • Distance euclidienne canonique
  • Distance entre données centrées réduites
  • Distance du « city block »(somme des écarts en valeurs absolues)
distances entre 2 groupes
Distances entre 2 groupes
  • Saut minimal (ou lien simple)plus petite distance existant entre 2 individus dont un dans chacun des 2 groupes
  • Saut maximal (ou lien complet) plus grande distance existant entre 2 individus dont un dans chacun des 2 groupes
  • Distance moyennemoyenne des distances entre 2 individusdont un dans chacun des 2 groupes
algorithme de la cah classification ascendante hi rarchique
Algorithme de la CAH (classification ascendante hiérarchique)
  • Étape 1  n éléments à classer

agrégation des 2 les plus proches ; calcul des distances entre ce nouvel élément et les (n-2) autres

  • Étape 2  il reste (n-1) éléments à classer

agrégation des 2 les plus proches ; calcul des distances entre ce nouvel élément et les (n-3) autres

  • Étape finale  il n’y a plus qu’un seul élément
dendrogramme d une cah
Dendrogramme d’une CAH
  • Du mot grec « dendros » = arbre
  • En abscisse, les éléments initiaux à regrouper
  • En ordonnée, les distances correspondant aux différents niveaux d’agrégation(ces distances s’appellent les indices de niveaux)
inerties interclasse et intraclasse
Inerties interclasse et intraclasse
  • E1, E2 … EH partition de E en H groupes
  • Ek : nk individus et Gk centre de gravité
  • L’inertie (totale) Itot de E est la somme de :
    • l’inertie intraclasse Iintra (somme des inerties de chacun des H groupes par rapport à son centre de gravité Gk)
    • et l’inertie interclasse Iinter(inertie du nuage des centres de gravité Gk)

Itot = Iintra + Iinter

  • Au départ d’une CAH, l’inertie intraclasse est nulle et l’inertie interclasse égale l’inertie totale.
cah selon la variance ward
CAH selon la variance (Ward)
  • A chaque étape, on regroupe les 2 éléments qui permettent de minimiser la perte d’inertie interclasse (ou, ce qui revient au même,de maximiser le gain d’inertie intraclasse).
centres mobiles
Centres mobiles
  • C’est une méthode de classification descendante.
  • On fixe a priori le nombre H de classes.
  • On choisit H individus au hasard pour êtredes « centres provisoires de classes ».
  • On agrège chaque individu au centre provisoire le plus proche et on détermine les centres des classes ainsi formées : on les retient comme nouveaux « centres provisoires ».
  • On répète l’étape précédente jusqu’à stabilisation (quand les individus ne changent plus de classes).
comment faire avec des donn es
Comment faire avec des données ?
  • Partir des données initiales pour déterminer le « bon » tableau de données à analyser (recodages de variables, génération de nouvelles variables, variables actives et illustratives, individus illustratifs …) scruter les données initiales et les traiter avec SAS notamment
  • Définir la méthode factorielle la plus adaptée (ACP, AFC, AFCM …) selon la nature des données et l’objectif à atteindre plutôt avec SPAD
  • Poursuivre avec des classifications
pourquoi une analyse factorielle
Pourquoi une analyse factorielle ?
  • Pour obtenir rapidement les informations majeures et de façon ordonnée
  • Pour ne conserver que l’essentiel de l’information et éliminer le « bruit statistique »
  • Pour disposer de toutes les aides à l’interprétation fournies par une telle méthode (axes principaux, liens entre les variables, proximités entre les individus, plans factoriels …)
pourquoi des classifications
Pourquoi des classifications ?
  • Pour aller plus loin qu’une analyse factorielle
comment des classifications
Comment des classifications ?
  • Sur les 1ers axes factoriels pour éliminer le « bruit statistique »
  • Enchaîner une CAH, puis des centres mobiles pour compenser leurs « travers » respectifs
  • A partir des classes finales, remonter aux variables du tableau soumis à une analyse factorielle
pourquoi l analyse des donn es
Pourquoi l’analyse des données ?
  • Pour appréhender l’essentiel de l’information à partir d’un enchaînement analyse factorielle – classifications
  • Pour disposer de « visuels de synthèse » des relations existantes (plans factoriels)
  • Pour faire émerger des classes homogènes et les décrire
comment l analyse des donn es
Comment l’analyse des données ?
  • Bien définir le « bon » tableau de données à analyser
  • Enchaîner analyses factorielles et classifications
  • Exploiter toutes les aides à l’interprétation
  • Utiliser les plans factoriels et les compositions des classes
  • Rédiger une analyse « littéraire » des données exploitées, sans terme statistique, dans un langage accessible à tous les publics, notamment les non initiés à cette technique !
