  1. Калибровка спектрометрических каналов двухфазного детектора космическими мюонами Габбасов Р.Р. ФГУП ГНЦ РФ ИТЭФ Научная сессия-конференция, секция ЯФ

  2. Двухфазные детекторы на основе конденсированных благородных газов нашли широкое применение для поиска Темной Материи(WIMPs). Электролюминесценция EL LXe, LAr + Частицы производят сцинтилляцию и ионизацию. Работают при T ~ 100 K Сцинтилляция SC ФЭУ Научная сессия-конференция, секция ЯФ

  3. Ведущиеся и проектируемые эксперименты по поиску Темной Материи предыдущее поколение нынешнее поколение следующее поколение 10-30 кг 170-300 кг >1000 кг (2006-2007) (2007-2010) (2009-2012 Научная сессия-конференция, секция ЯФ

  4. Детектор Zeplin 3 ,31 ФЭУ Прототип (ИТЭФ) ,7 ФЭУ Научная сессия-конференция, секция ЯФ

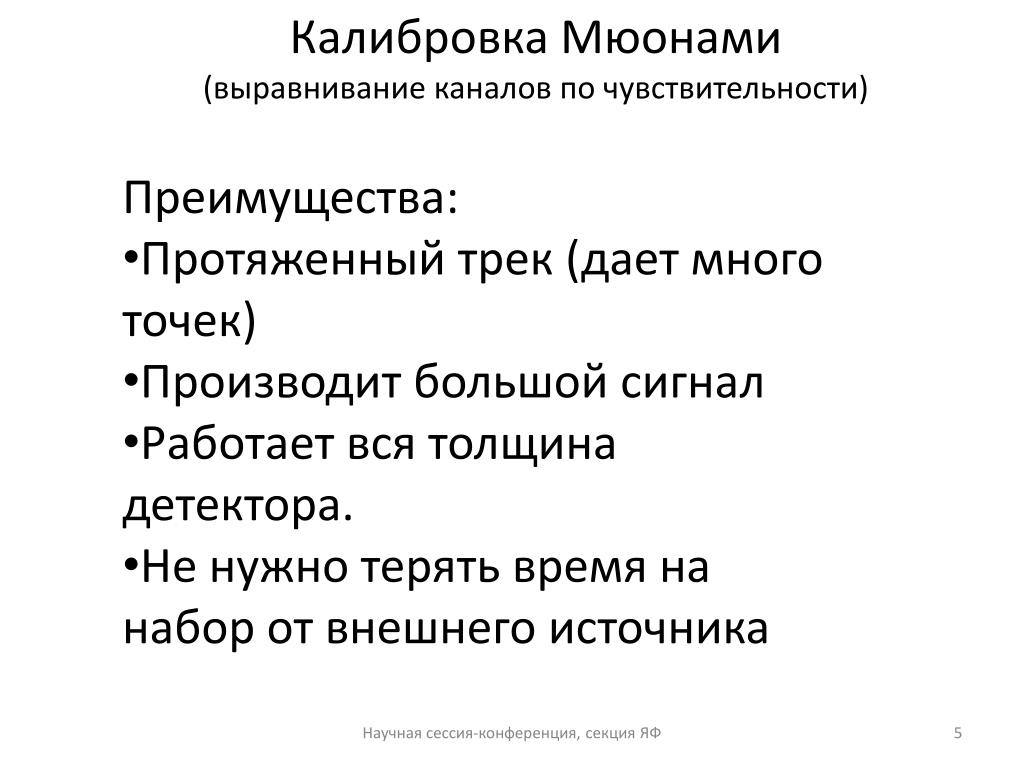

  5. Калибровка Мюонами (выравнивание каналов по чувствительности) • Преимущества: • Протяженный трек (дает много точек) • Производит большой сигнал • Работает вся толщина детектора. • Не нужно терять время на набор от внешнего источника Научная сессия-конференция, секция ЯФ

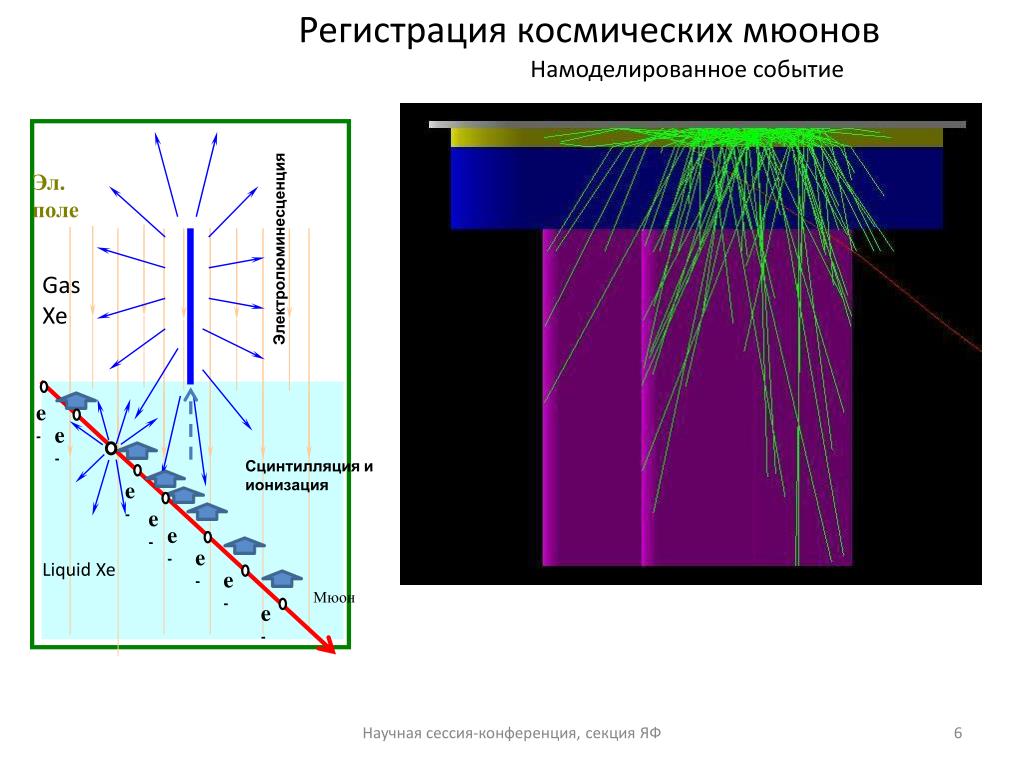

  6. Регистрация космических мюонов Электролюминесценция Эл. поле Сцинтилляция и ионизация Намоделированное событие Gas Xe Liquid Xe Научная сессия-конференция, секция ЯФ e- e- e- e- e- e- e- Мюон e-

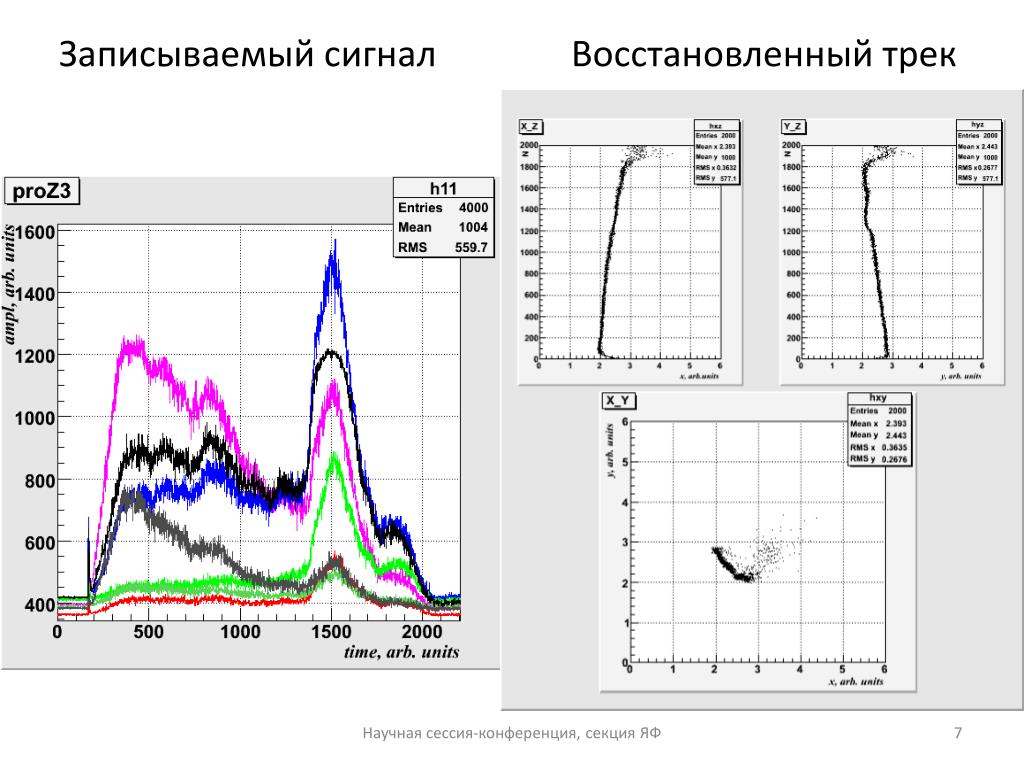

  7. Записываемый сигнал Восстановленный трек Научная сессия-конференция, секция ЯФ

  8. Определение координат с помощью центроида(взвешивание) Экспериментальные данные a3 a2 a4 a0 a1 a5 a6 Научная сессия-конференция, секция ЯФ

  9. Зависимость истинных координат от восстановленных для моделированных событий Научная сессия-конференция, секция ЯФ

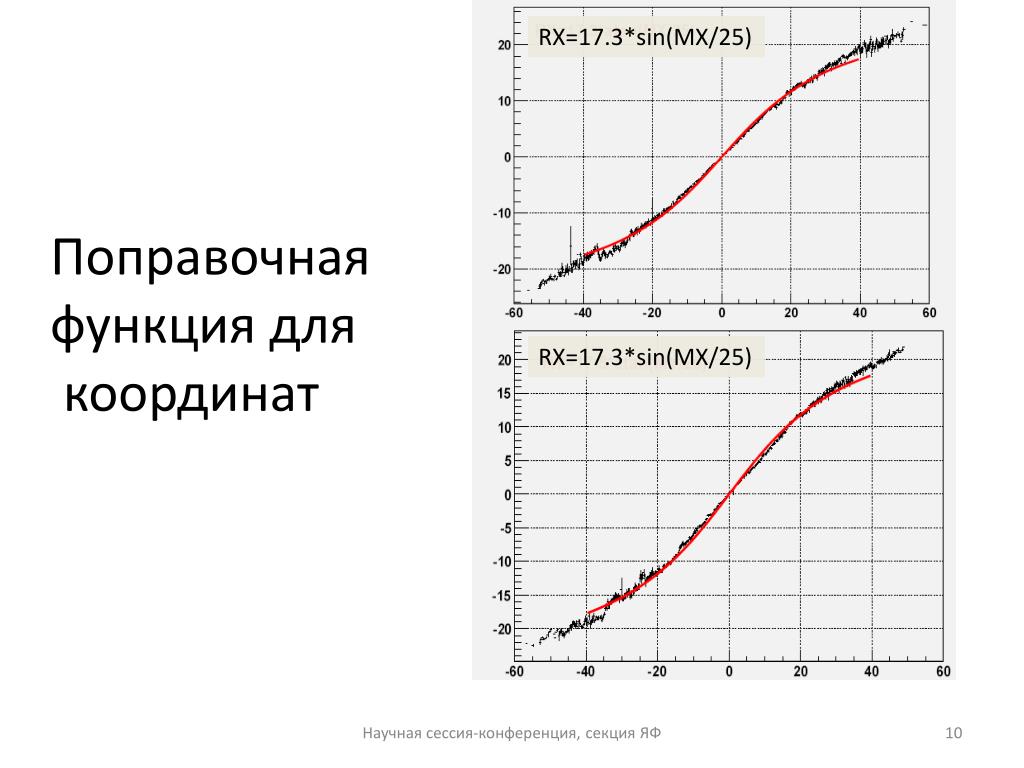

  10. RX=17.3*sin(MX/25) Поправочная функция для координат RX=17.3*sin(MX/25) Научная сессия-конференция, секция ЯФ

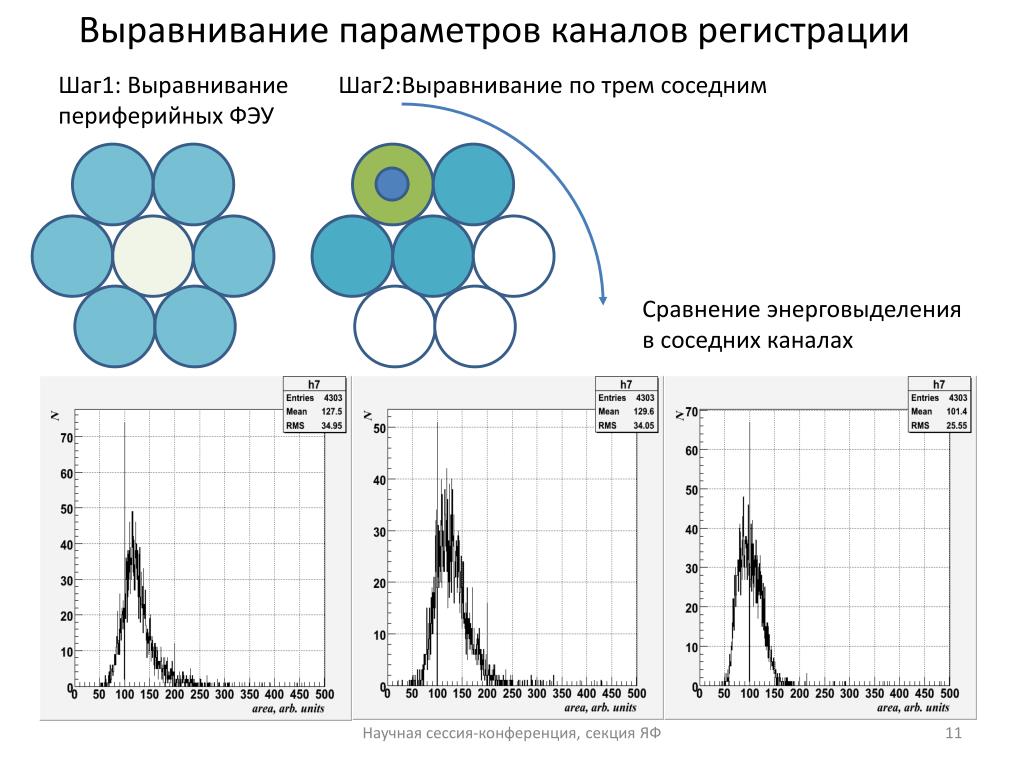

  11. Выравнивание параметров каналов регистрации Шаг1: Выравнивание периферийных ФЭУ Шаг2:Выравнивание по трем соседним Сравнение энерговыделения в соседних каналах Научная сессия-конференция, секция ЯФ

  12. Результаты 6 5 1 0 4 2 3 Научная сессия-конференция, секция ЯФ

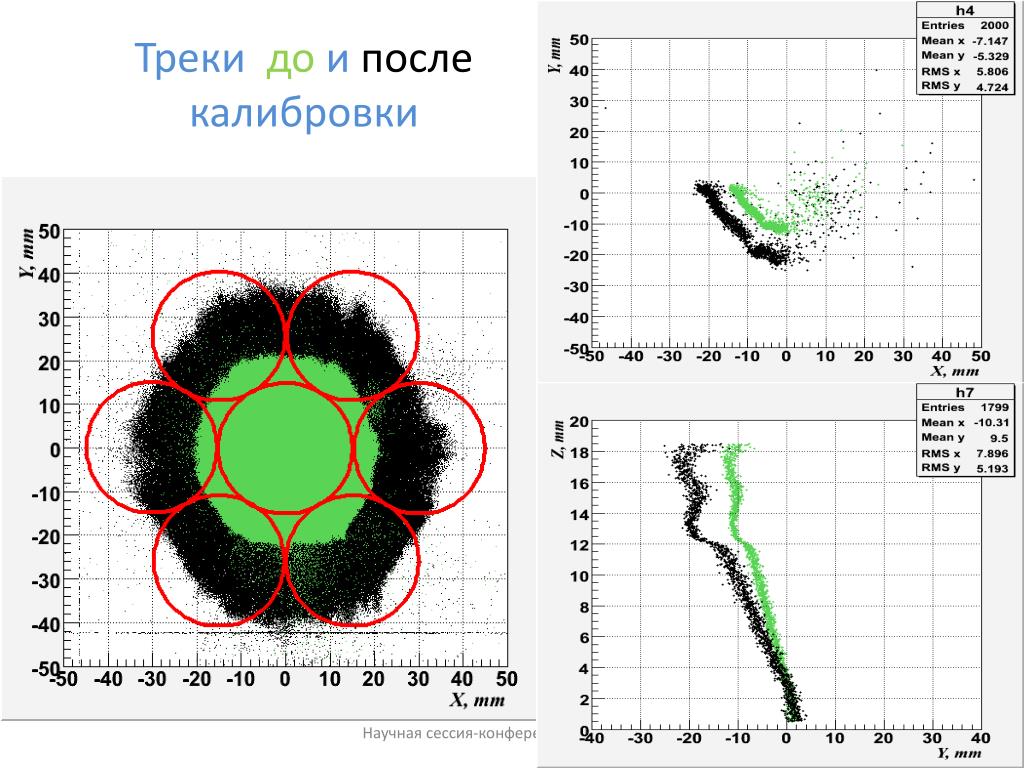

  13. Треки до и после калибровки Научная сессия-конференция, секция ЯФ

  14. Угловое распределение до и после калибровки Научная сессия-конференция, секция ЯФ

  15. Заключение В данной работе опробован способ выравнивания спектрометрических каналов с помощью космических мюонов Научная сессия-конференция, секция ЯФ

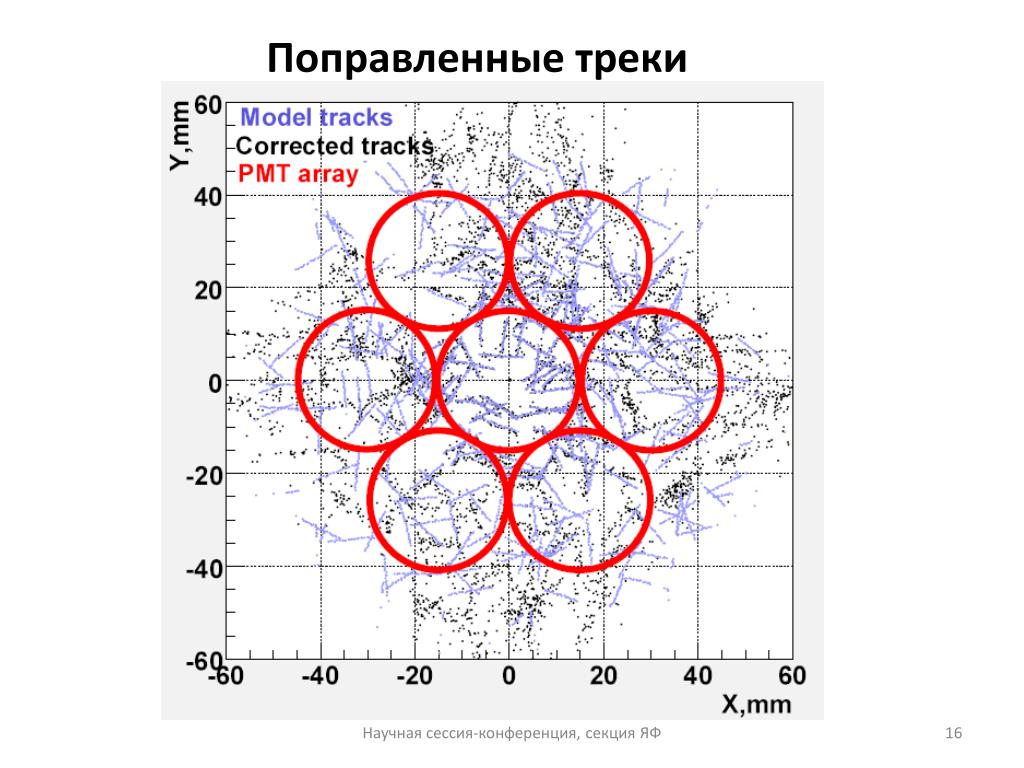

  16. Поправленные треки Научная сессия-конференция, секция ЯФ

  17. Намоделированный сигнал Экспериментальный сигнал Научная сессия-конференция, секция ЯФ
