ОАО «СВЯЗЬИНВЕСТ» , 30 июня 2009 года

1. Прагматичный путь развития ОАО «СВЯЗЬИНВЕСТ», 30июня 2009 года

2. МОЩЬ СИНЕРГИИ… По данным исследования «Телекоммуникационная карта России - 2009», в случае завершения всех слияний без учета возможных синергетических эффектов доли «мега-операторов» на российском рынке распределятся следующим образом (по объему выручки в 2008 году): «Ростелеком+МРК» — 21,7%, «МТС+Комстар» — 20,7%, «Билайн» — 19,8%, «Мегафон+Синтерра» — 15,9%. Таким образом, 4 «мега-оператора» будут контролировать более 78% телекоммуникационного рынка в России. /Источник: РБК/

3. 4*4G = ЦЕЛИ КОНСОЛИДАЦИИ Образование четвертого национального (FMC/4G) оператораприведет к «вымыванию» альтернативных операторов доступа в населенных пунктах с численностью населения до [??] 250000 [??] человек Выжить смогут только операторы, имеющие собственные сети доступа с высоким проникновением, например КТВ…

4. ПЕРСОНИФИКАЦИЯ… Владелец абонентов… Электроннаяторговля ТФОП Электроннаяпочта WEB ССОП Чат Блог Private Id Business Id …эмитент Id!!! PERSONEL Id ID • Универсальный персональныйБИОМЕТРИЧЕСКИЙ • Публичный и Рабочий • Универсальный для всех приложений • Надстроенный псевдонимами • ИДЕНТИФИКАТОР ССОП ТФОП ИНТЕРНЕТ

5. МОБИЛЬНОСТЬ… От “wireless”… микро пико фемто …к “cordless”!!! • Маленькие соты с широкой полосой • «Капилляры» инфраструктуры на базе ШПД и сети агрегации • Единый и единственный эргономичный коммуникатор • Мобильный ШПД

6. УНИФИКАЦИЯ… Access agnostic… … IP-агрегация и приложения!!! All over… • Единственный и единый • Широкий «на вырост» • С унифицированным CPE • Безопасный и надежный • Централизованно управляемый • IP-доступ IP overall…

7. АРХИТЕКТУРЫ В РАЗВИТИИ… Мультимедиа Визуализация IMS PSS Мобильность PES RoI OPEX PSTN/ISDN ТФОП и завтра HSS FMC SIP IP BBA TDM Рынок СНГ сегодня

8. СКОЛЬКО ПРОЖИВЁТ (АНАЛОГОВАЯ) АБОНЕНТСКАЯ ЛИНИЯ НА ОСНОВЕ МЕДНОГО МНОГОПАРНОГО КАБЕЛЯ Функционал ASS1 и аналогового телефонного аппарата Низкий порог насыщения ШПД (EMC: ADSL2+: 27 - 42%) Техническое состояние кабеля и, следовательно, OPEX↑ Стоимость (CAPEX) и логистика замещения на FTTx Регуляция: дистанционное питание телефона (ЦБ) Регуляция: месторасположения VoIP терминала МЕДЬ: ВОПРОС ЗАМЕЩЕНИЯ…

9. FTTx: FMC и не только… FTTH домашний шлюз – Iskratel Prospero 632 1550nm 1310nm IP услуги (Internet, VoIP, IPTV) – Ethernet UTP Downstream Upstream Услуги ТФОП (POTS) Общий источник электропитания 1550nm Услуги КТВ (коаксиальный кабель) CATV video 3P и традиционное КТВ FTU с частотным преобразователем(RF media converter) оптоволокно FTU STB HGW Coax RF IP телефон P2P vs PON

10. “Value capture” достигается использованием существующей мобильной сети и стремительным расширением сети SIP с дальнейшей миграцией в IMS. Дополнительноэффект “value capture” достигается за счет тунеллирования VoIP, при котором снижается цена транзакции и минуты при подключении пользователя и внутри Internet сети. Обмен сообщениями (Messaging), в дополнениек «голосовой» конвергенции Mobile / VoIP основной базис для расширения рыночной ниши. FMC:ВРЕМЯ И ПОЛОСА… Потенциальные минуты для переноса в «мир IP» Source: Yankee Group/McKinsey

11. FMC:путь к мультисервису… • PLMN (эмиссия SIM): • MNVO • MNP • FMC: • GSM/WiFi (nomadic & VCC) • Универсальный SIP клиент • 4G: • WiFi -> WiMAX & LTE • Pico- & femto- соты • Мультимедиа приложения ОТ УНИВЕРСАЛЬНОГО НОМЕРА ДОСТУПАК МУЛЬТИСЕРВИСНОЙ ПЕРСОНАЛЬНОЙ УСЛУГЕ

12. PLMN NGN->pre-IMS->IMS Compact Service Delivery Segment МОДЕРНИЗАЦИЯ Presence BW SI3000AS SI3000SIPAS HSS • SI3000 CS: • NGN: • MGC+GK • SIP CS • Pre-IMS: • + AGCF+ MGCF+ MRFC • + BGCF • IMS Compact: • + P-CSCF • + I-CSCF • + S-CSCF • + E-CSCF S-CSCF E-CSCF IMScore I-CSCF P-CSCF MS SI3000 CS IMS SI3000 WiMAX SBC BGCF MRFC SI3000MSAN SI3000SMG AGCF MGCF

13. Архитектура pre-IMS SI3000 CS SI3000 CS SI3000 CS SI3000 CS 2 ЗТУ: 6 АТС/ОПТС: 22 Рай. центр: 75 1 6 20 5 1 1 6 18 21 4 18

14. pre-IMS->IMS Compact->IMS: мягкий переход S-CSCF S/I/E-CSCF S-CSCF SDP HSS Горячий резерв

15. IMS: «Пути и дороги…» S-CSCF S/I/E-CSCF S-CSCF SDP HSS Горячий резерв RTP Signaling

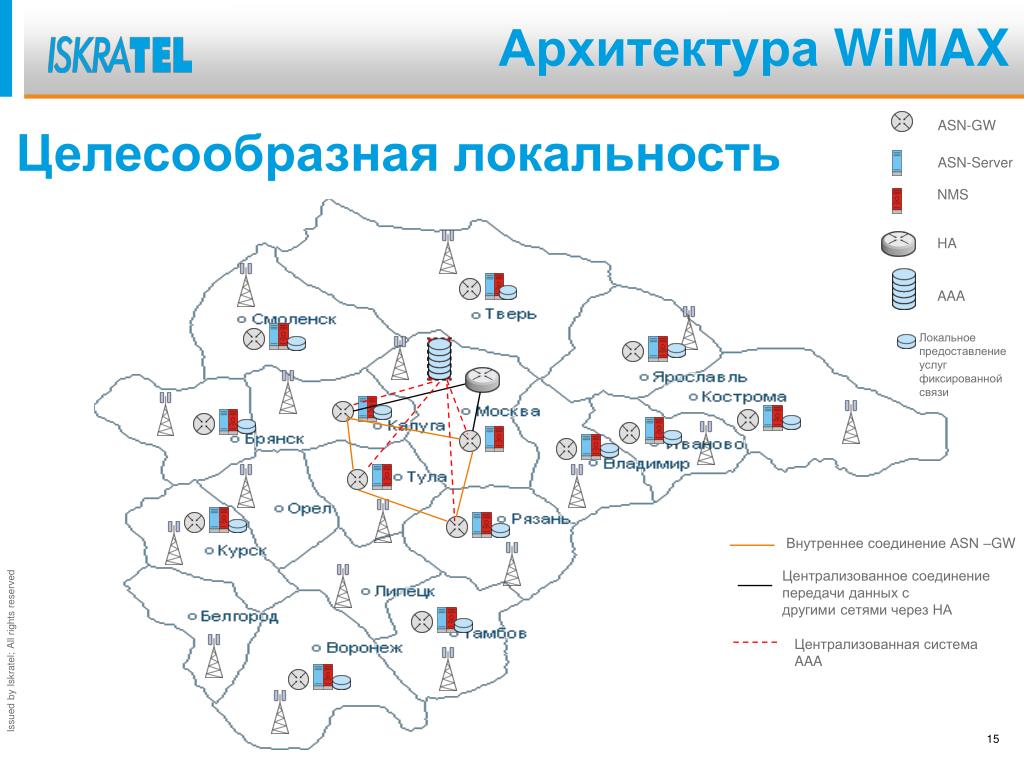

16. Архитектура WiMAX Целесообразная локальность ASN-GW ASN-Server NMS HA AAA Локальноепредоставлениеуслуг фиксированнойсвязи Внутреннее соединение ASN –GW Централизованное соединение передачи данных сдругими сетями через HA Централизованная система AAA 15

17. ПРИМЕНЕНИЕ НА СЕЛЕ Целесообразная мобильность Медиация Локальный или удаленный сервер AAA Биллинг BRAS Шлюз ASN Терминирование туннеля PPPoE IP-сеть Сервер ASN АУТЕНТИФИКАЦИЯ ПОЛЬЗОВАТЕЛЕЙ АУТЕНТИФИКАЦИЯ УСТРОЙСТВ И ПОЛЬЗОВАТЕЛЕЙ Стационарная SS Пользовательский клиент PPPoE Мобильная SS 16 Домашний ПК

18. Common Platform for Real-Time Services (CPRTS) Service network (SIP/IMS) REST WEB Service GW Integrate 3rd Party Applications BuildCustom Applications Iskratel Core Applications Sandbox OSS/BSS 3rd Party Applications Custom Apps WEB Portals SOAP REST SIP/ISC XMPP SOAP SNMP FTP RADIUS Service Enablers Application Servers Service Enablers RADIUS, FTP SOAP ParlayX XMPP SIP XMPP SIMPLE Provisioning SIP XMPP SIMPLE SIP XMPP SIMPLE SI3000 MSM Orchestration SIP ISC

19. ГЛУБИНА ОБЪЕДИНЕНИЯ… SIP телефон BW Центрекс-группа Центрекс-группа Бизнес-группа Бизнес-группа Преобразование SIP T Bg ID SIP NNI Enterprise VPN BGID Centrex Mediator SI3000 MSM ISUP/SIP-T SIP T Bg ID SIP NNI Enterprise VPN BGID BGID SIP NNI BGID BGID BGID Центрекс-группа

20. Открытые интерфейсы Пример портала администрирования 21

21. Корпоративное решение FMC Оператормоб. сети SIP (“IAD”) Операторфикс. сети SIPDSS1 SBC NCG ТфОП SI3000 MSCN ViGW ISUPCAP ISUP MAP MSC/VLR HLR MAP GSM/UMTSтерм. IP-центрекс Фиксир. номер Добавлен GSM SIP+TDM+GSM/UMTS+WEBCAs FMC «Фиксированный - главный» SI3000 MSCN Soft-Client WEBCAs ЛВС Интернет 22 DMHтерм. TDMтерм. Прогр. клиент

22. IVR – применение Автосекретарь Вызов телефона домашнего офиса Мартина Вызов мобильного телефона Мартина Вызов рабочего телефона Мартина Сервер автосекретаря Профессио-нальное приветствие "АЛЛО!" Единый номер Мартина "МАРТИН" Вызов голосовой почты Мартина Вызов отдела продаж Переадресация на реального секретаря

23. DR– качество + безопасность Цифровая запись Сервер цифровой записи • Цифровые голосовые заметкиво время телефонного разговорадля их использования в будущем • Сбор и хранение цифровых аудиофайлов • Быстрый просмотр записейдля прослушивания • Статистика и полная информация о набранном номере доступна через веб-интерфейссамостоятельной настройки • Не нужны дополнительные устройства для администрирования и обеспечения безопасности компании SI3000 AS Администратор DR SI2000 CS CSTA VoiceXML IP-ядро H.248, MGCP SI3000 SMG SI3000 MSAN ТфОП/PLMN Самостоятельная настройка Пользователи услуги

24. MASS CALL– от рекламы до ЧС Система оповещения Уведомления SI3000 NS • Производительность: • До 1 000 000 пользователей(в телефонной книге) • Одновременно до 120 каналов • Возможность удаленного администрирования • Статистика и результирующий отчет об уведомлениях • Передача услуги в аренду Отчет об уведомлениях SI3000 AS Администратор NS CSTA ASR/TTS (доп.) SI2000 CS IP-ядро VoiceXML TCP/IP MGCP SI3000 SMG SI3000 MSAN Доступ Специальные услуги Сети предприятия Группы пользователей

25. VM– ПОМОЩЬ В ПОЕЗДКЕ Голосовая почта • Передача/запрос сообщения с телефона любого типа • Управление сообщениями с телефона (удаление, переадресация, сохранение, ответ) • Широкий набор способов оповещения (MWI, тональные сигналы, e-mail, сообщение голосовой почты о потерянном вызове, настраиваемые приветствия) • Доступ к почтовым ящикам из внешних систем (клиентских программ e-mail) по интерфейсу SMTP/IMAP Сервер голосовой почты SI3000 AS SI3000 CS Брандмауэр CSTA SMTP/IMAP Сеть общего пользования VoiceXML IP-ядро MGCP SI3000 SMG SI3000 MSAN Доступ xDSL/оптика УПАТС

26. IP Core Access PLMN PSTN WEB + ТЕЛЕФОН SI3000 WCOM: позиционирование на сети SI3000 AS SI3000 CS External systems and services (IPTV, VoD, ...) CSTA SIP SI3000 SMG FMC GW V5.2 SI3000 MSAN TDM access Mobile access SI3000 Web Communicator HDTV Smart Phones Triple Play Subscribers

27. Web Communicator (ПК, STB, mobile) Управление через Web Телефонные книги Локальная, личная, общая Уведомления о входящих звонках Список вызвов набранные номера, пропущенные, принятые звонки Click2dial Управление вызовом принять, отменить, перевести Настройки услуги Follow me, CFx, DND,... (следуй за мной, переадрес., не беспокоить) Различные профили Домашний, мобильный, рабочий,... Отслеживание вызовов (call status) Обмен сообщениями (расширенн. WCOM) Чтение e-mail и sms Уведомления о voicemail/e-mail Chat-сервисы Журнал и справочник PDA / mobile ПК STB - ipTV 31

28. RBT – проверенные VAS Замена тона (RBT) Пользователи веб-услуг • Гибкость:воспроизведение звуковых файлов RBT вместо сигналов контроля вызова • Самостоятельная настройка подписчиком услуги через веб или голосом (IVR) • API для интеграции в сторонние услуги и порталы • Высокая производительность: 60 000 вызовов в ЧНН • Лицензированное количество терминалов допущено к использованию услуг RBT • Различные бизнес-модели: оплата по мере использования или подписка WEB БМ1 www-сервер RBT SI3000 AS ДМЗ БМ2 SI3000 SMG IP-ядро www-сервер RBT VoiceXML HTTP ТфОП/PLMN CSTA Phase I TCP/IP GTA База данных AS SI3000 CS Пользователи услуги SI3000 AS

29. RBT - самообслуживание Замена тона (RBT)

30. Динамическая маршрутизация… ANTS – Преобразование номера Основные характеристикифункциональности ANTS: • Изменение номера #A: • completion of #A • подстановка префикса для #A • полное изменение номера #A • подстановка отсутствующего #A • Изменение номера #B: • Интеллектуальные правила для номера #B: • на основании вызывающего номера (#A) • зависимые от времени / даты • Маршрутизация по минимальной цене
