学习情境 2.3

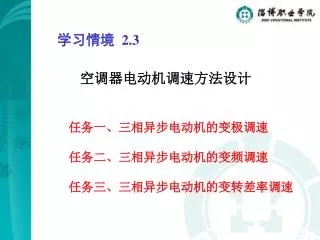

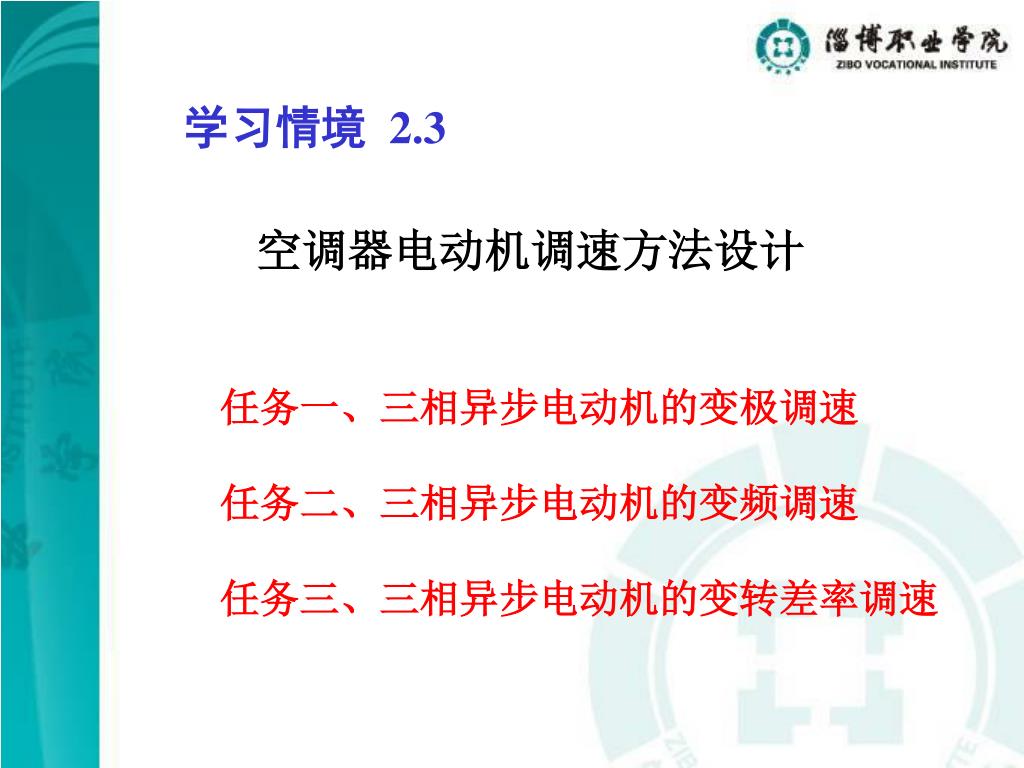

1. 学习情境 2.3 空调器电动机调速方法设计 任务一、三相异步电动机的变极调速 任务二、三相异步电动机的变频调速 任务三、三相异步电动机的变转差率调速

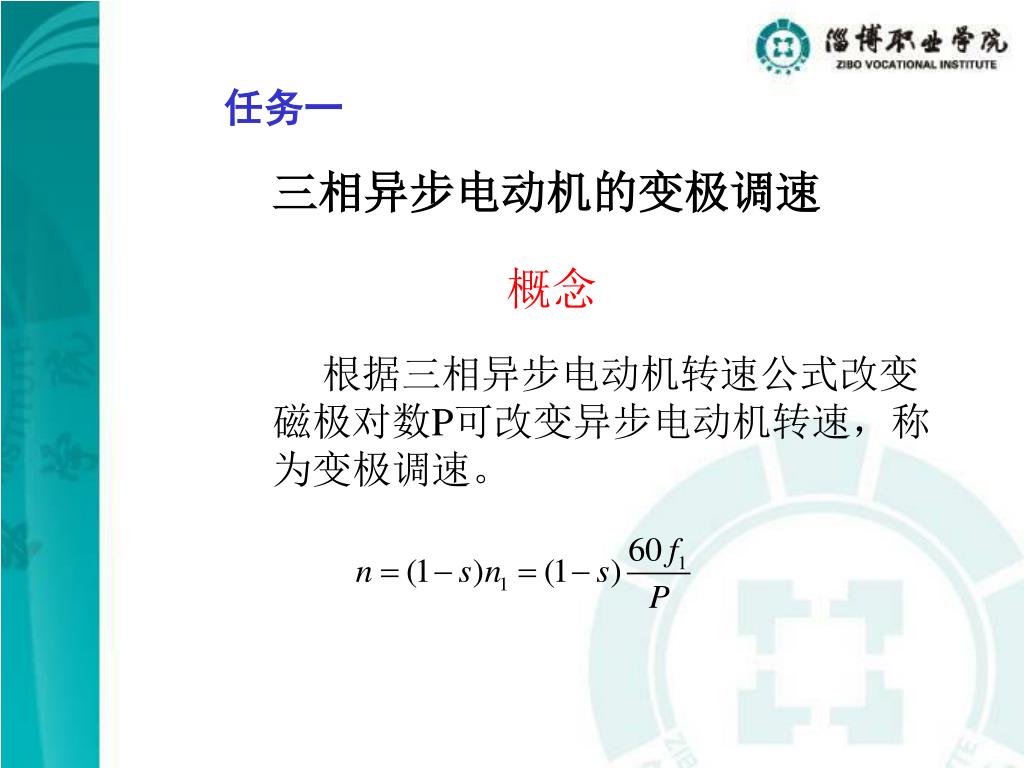

2. 任务一 三相异步电动机的变极调速 概念 根据三相异步电动机转速公式改变磁极对数P可改变异步电动机转速，称为变极调速。

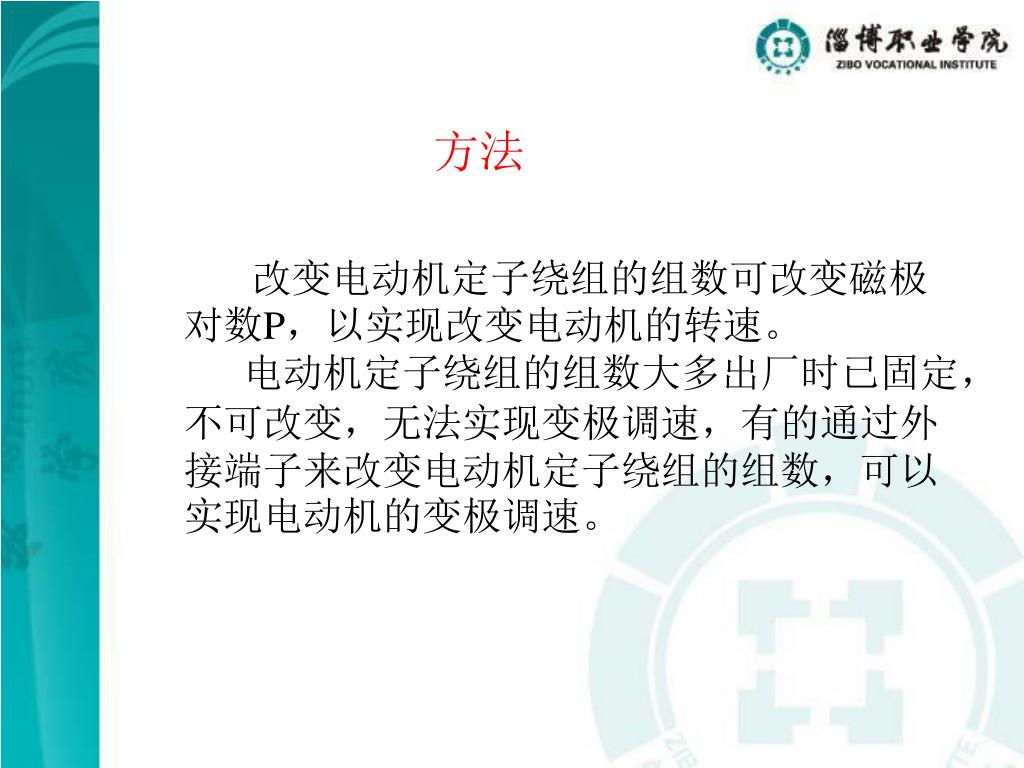

3. 方法 改变电动机定子绕组的组数可改变磁极对数P，以实现改变电动机的转速。 电动机定子绕组的组数大多出厂时已固定，不可改变，无法实现变极调速，有的通过外接端子来改变电动机定子绕组的组数，可以实现电动机的变极调速。

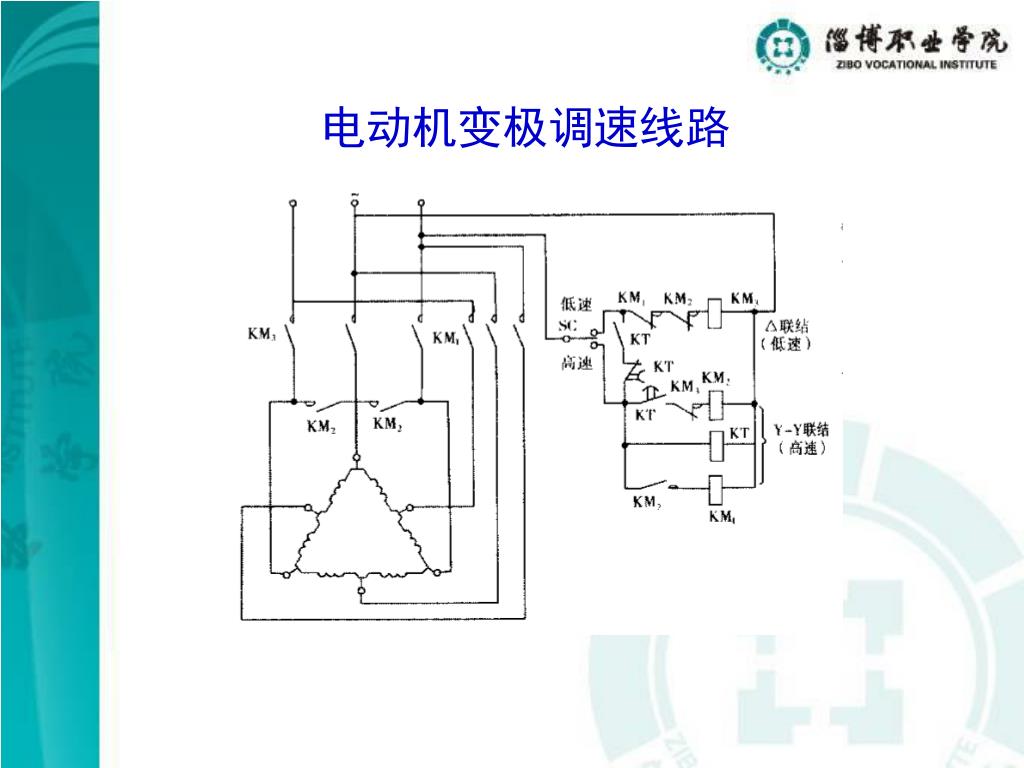

4. 电动机变极调速线路

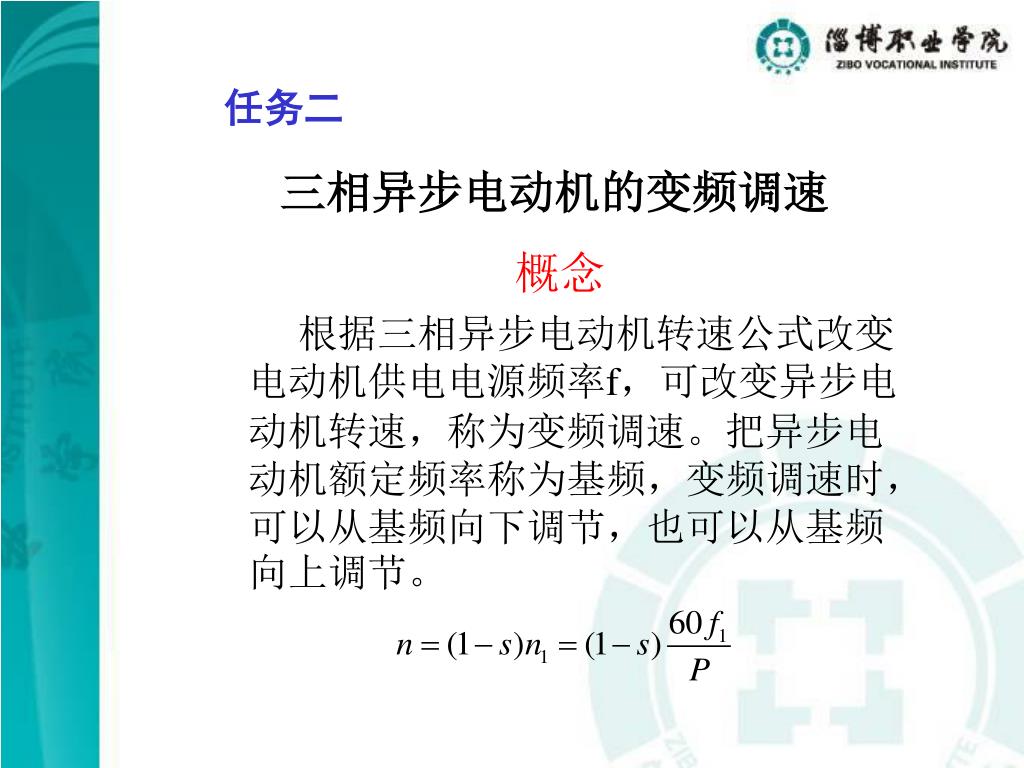

5. 任务二 三相异步电动机的变频调速 概念 根据三相异步电动机转速公式改变电动机供电电源频率f，可改变异步电动机转速，称为变频调速。把异步电动机额定频率称为基频，变频调速时，可以从基频向下调节，也可以从基频向上调节。

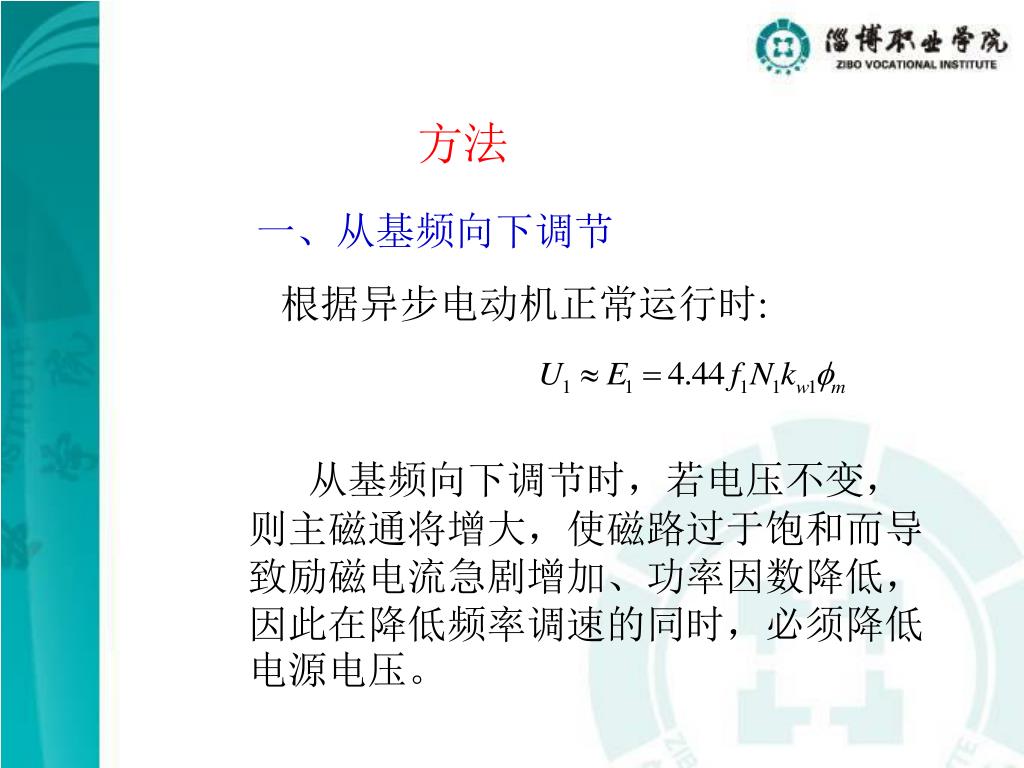

6. 方法 一、从基频向下调节 根据异步电动机正常运行时: 从基频向下调节时，若电压不变，则主磁通将增大，使磁路过于饱和而导致励磁电流急剧增加、功率因数降低，因此在降低频率调速的同时，必须降低电源电压。

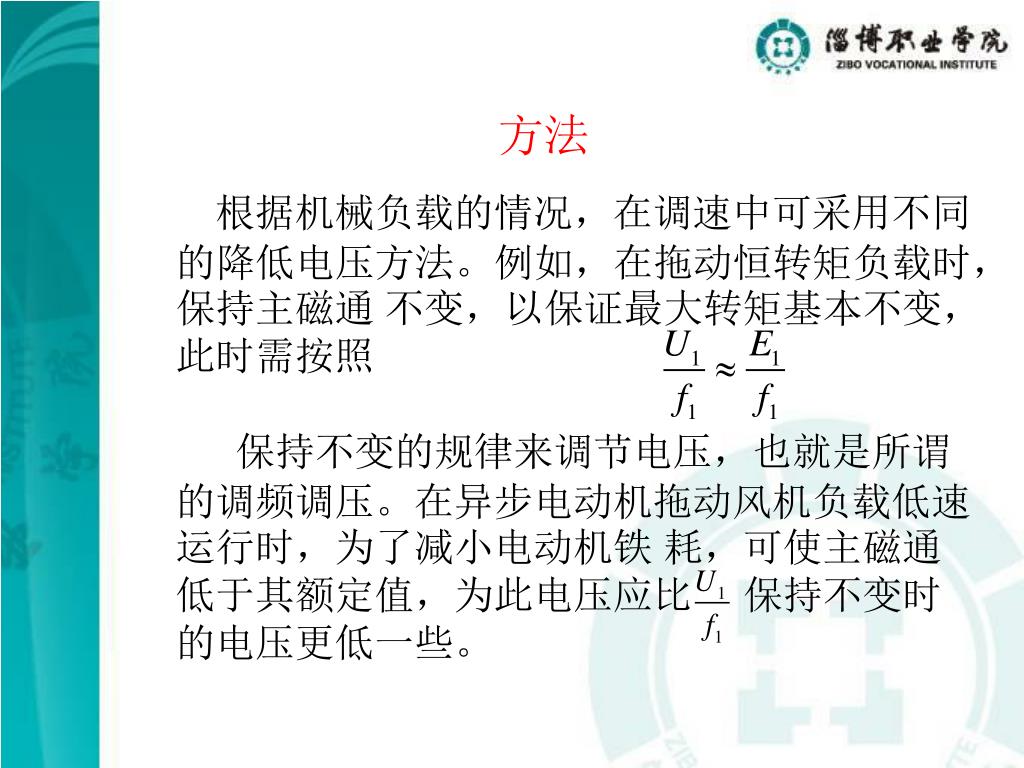

7. 方法 根据机械负载的情况，在调速中可采用不同的降低电压方法。例如，在拖动恒转矩负载时，保持主磁通 不变，以保证最大转矩基本不变，此时需按照 保持不变的规律来调节电压，也就是所谓的调频调压。在异步电动机拖动风机负载低速运行时，为了减小电动机铁 耗，可使主磁通低于其额定值，为此电压应比 保持不变时的电压更低一些。

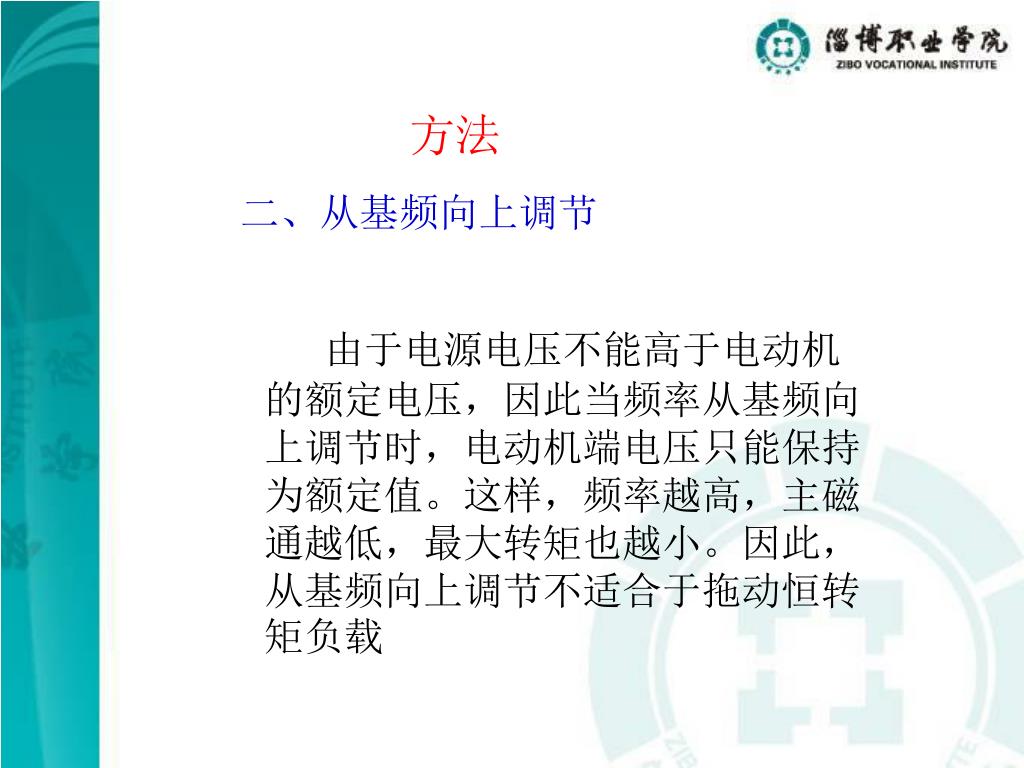

8. 方法 二、从基频向上调节 由于电源电压不能高于电动机的额定电压，因此当频率从基频向上调节时，电动机端电压只能保持为额定值。这样，频率越高，主磁通越低，最大转矩也越小。因此，从基频向上调节不适合于拖动恒转矩负载

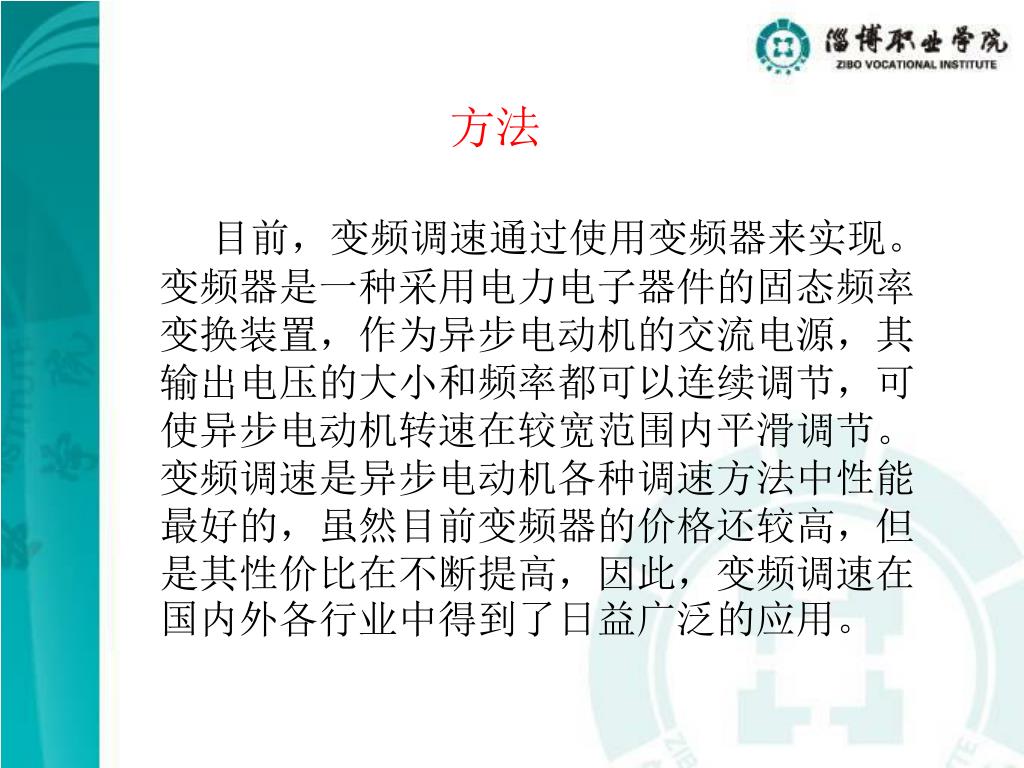

9. 方法 目前，变频调速通过使用变频器来实现。变频器是一种采用电力电子器件的固态频率变换装置，作为异步电动机的交流电源，其输出电压的大小和频率都可以连续调节，可使异步电动机转速在较宽范围内平滑调节。变频调速是异步电动机各种调速方法中性能最好的，虽然目前变频器的价格还较高，但是其性价比在不断提高，因此，变频调速在国内外各行业中得到了日益广泛的应用。

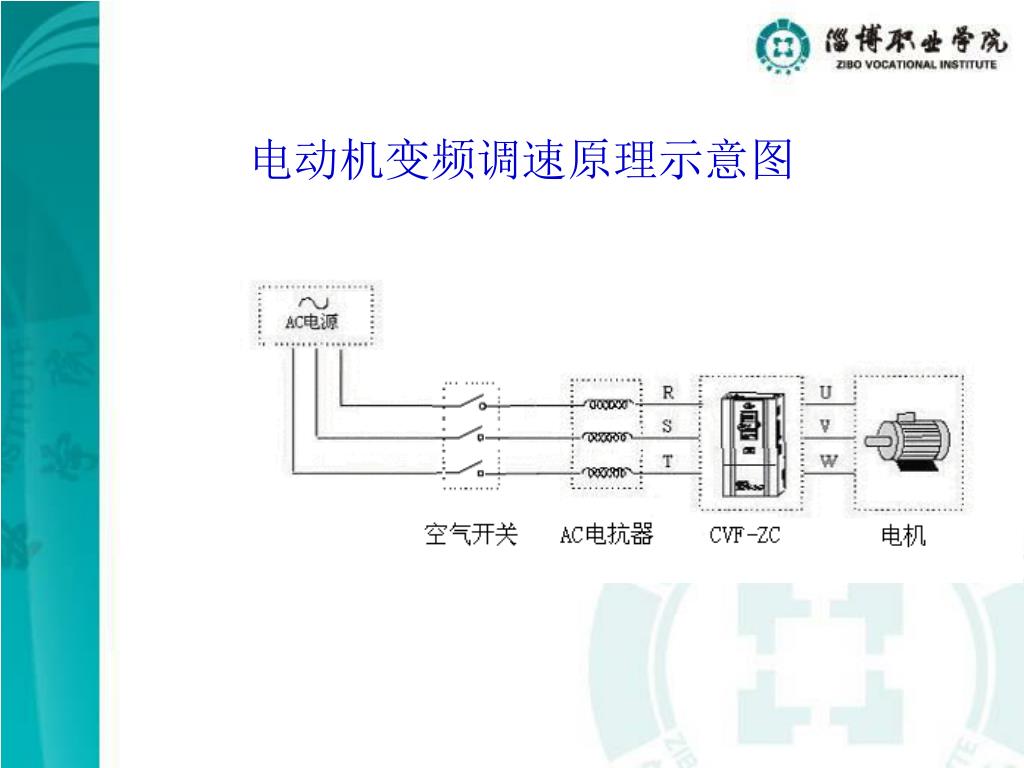

10. 电动机变频调速原理示意图

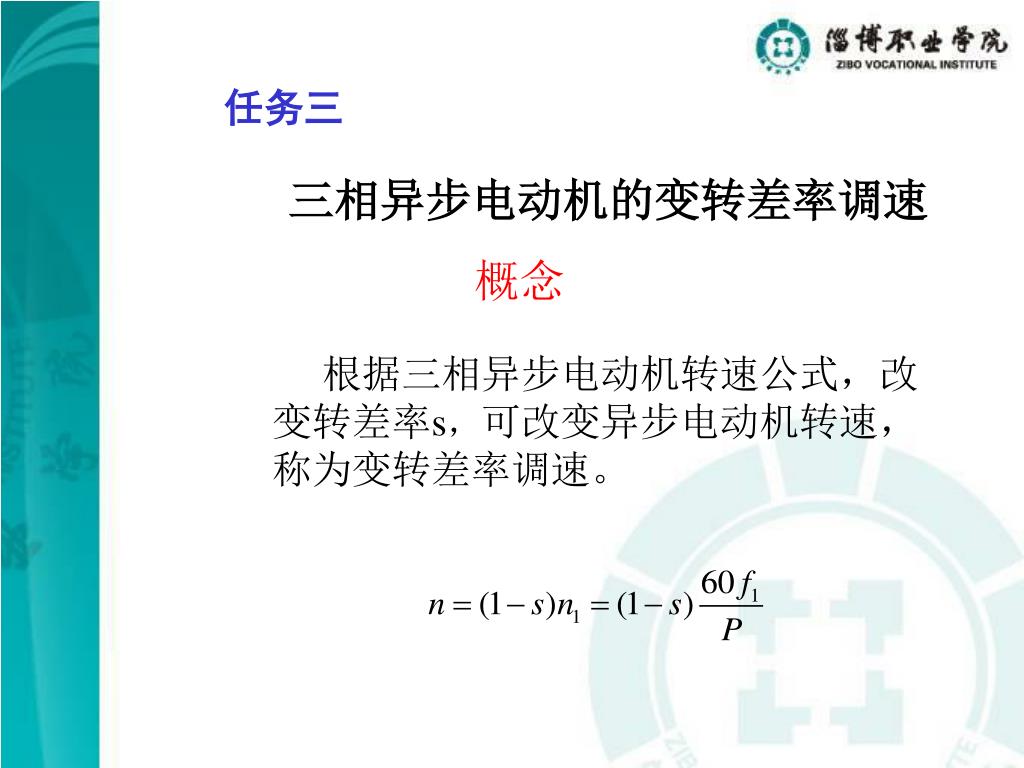

11. 任务三 三相异步电动机的变转差率调速 概念 根据三相异步电动机转速公式，改变转差率s，可改变异步电动机转速，称为变转差率调速。

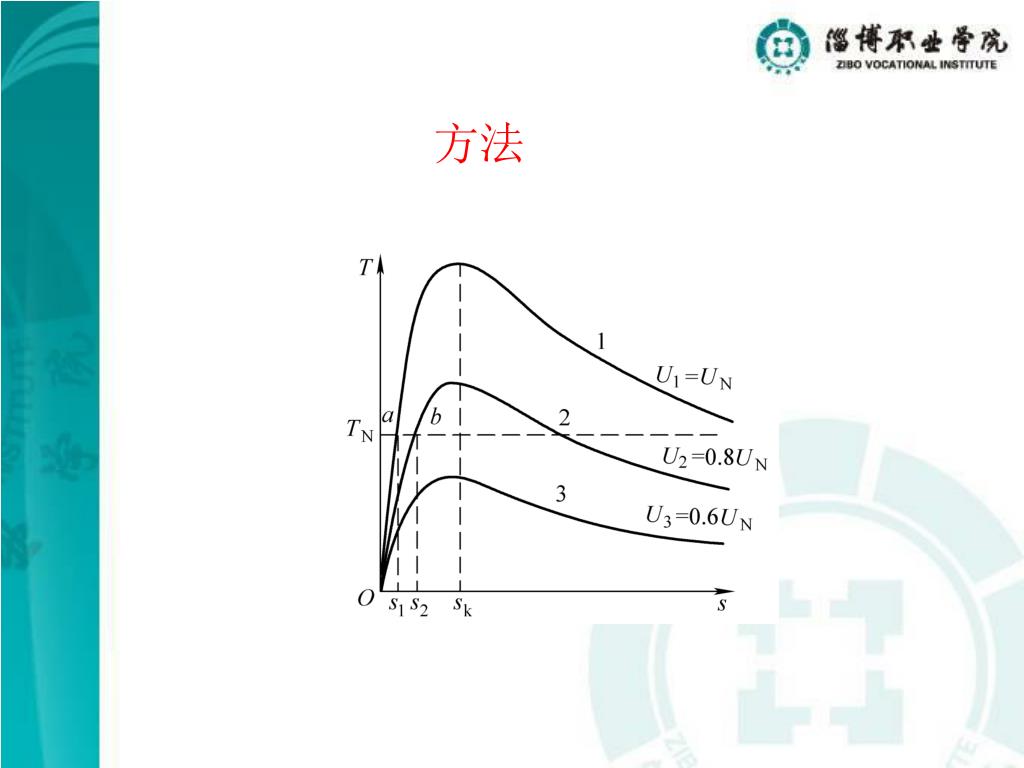

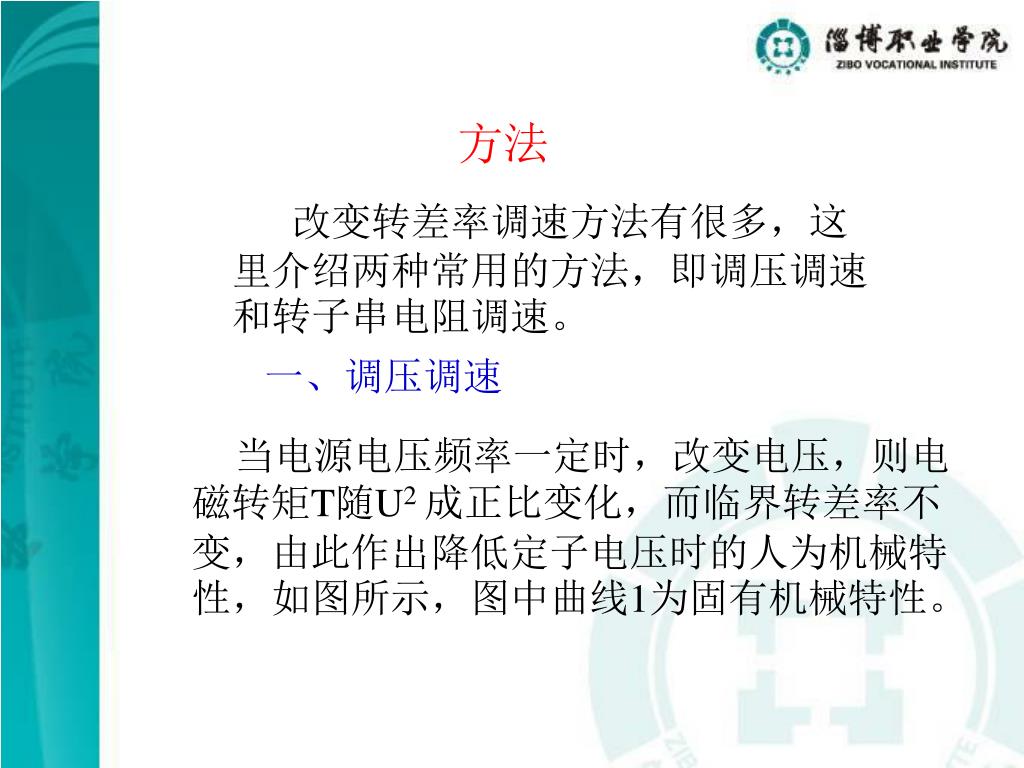

12. 方法 改变转差率调速方法有很多，这里介绍两种常用的方法，即调压调速和转子串电阻调速。 一、调压调速 当电源电压频率一定时，改变电压，则电磁转矩T随U2 成正比变化，而临界转差率不变，由此作出降低定子电压时的人为机械特性，如图所示，图中曲线1为固有机械特性。

13. 方法

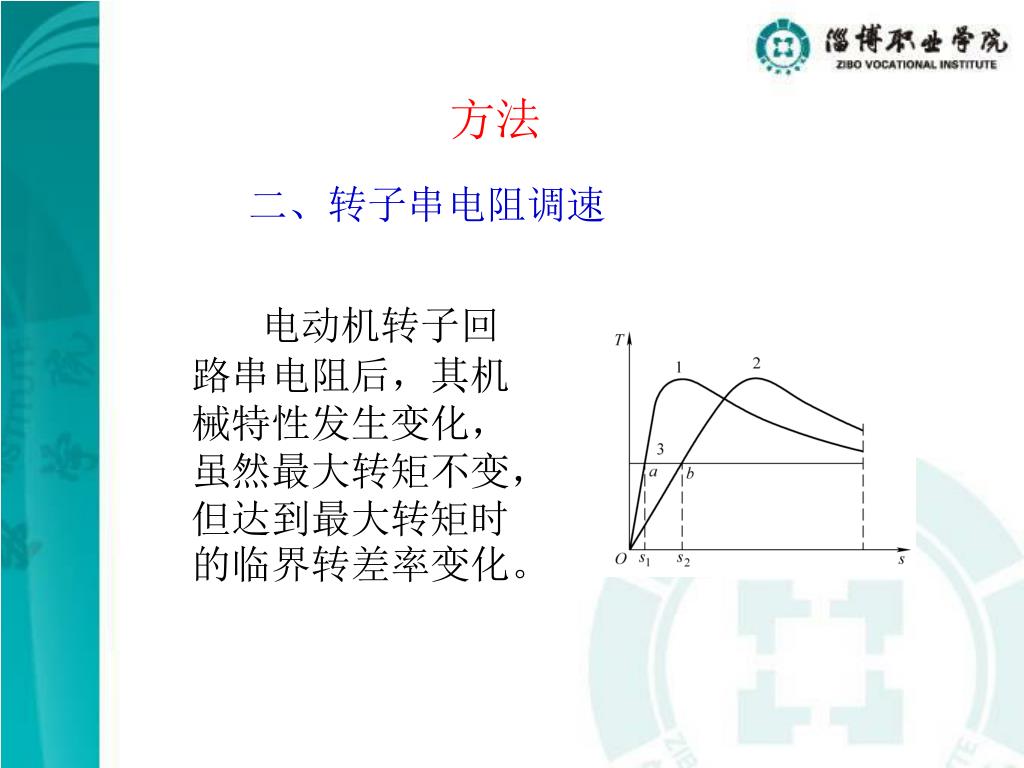

14. 方法 二、转子串电阻调速 电动机转子回路串电阻后，其机械特性发生变化，虽然最大转矩不变，但达到最大转矩时的临界转差率变化。

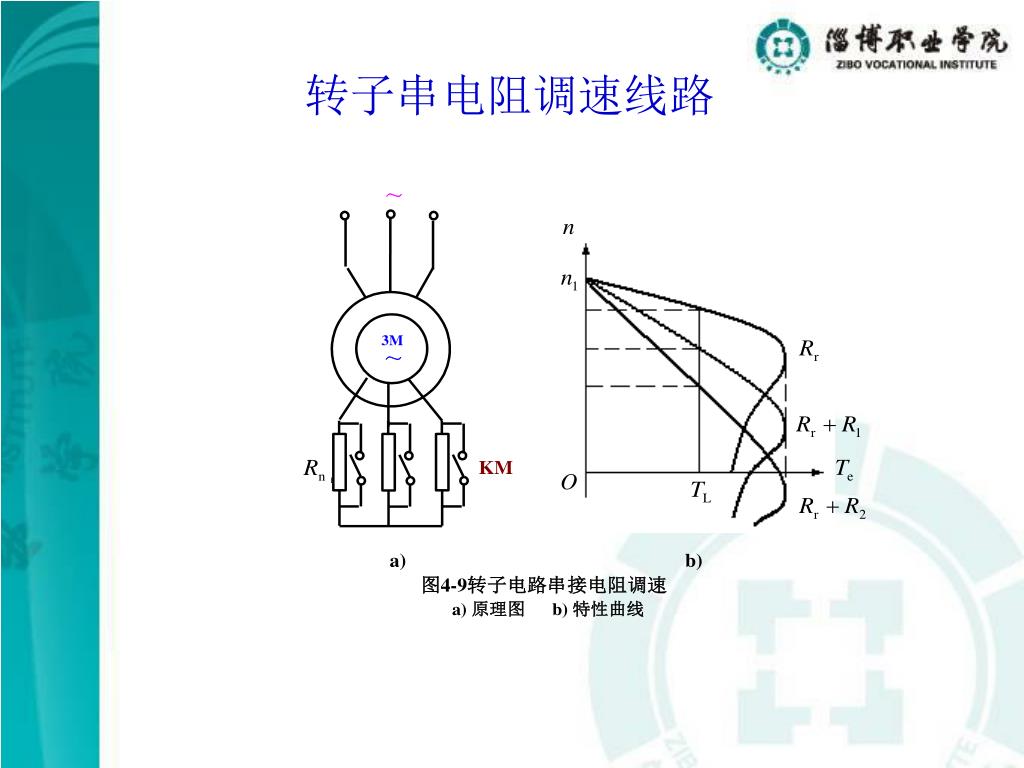

15. 转子串电阻调速线路

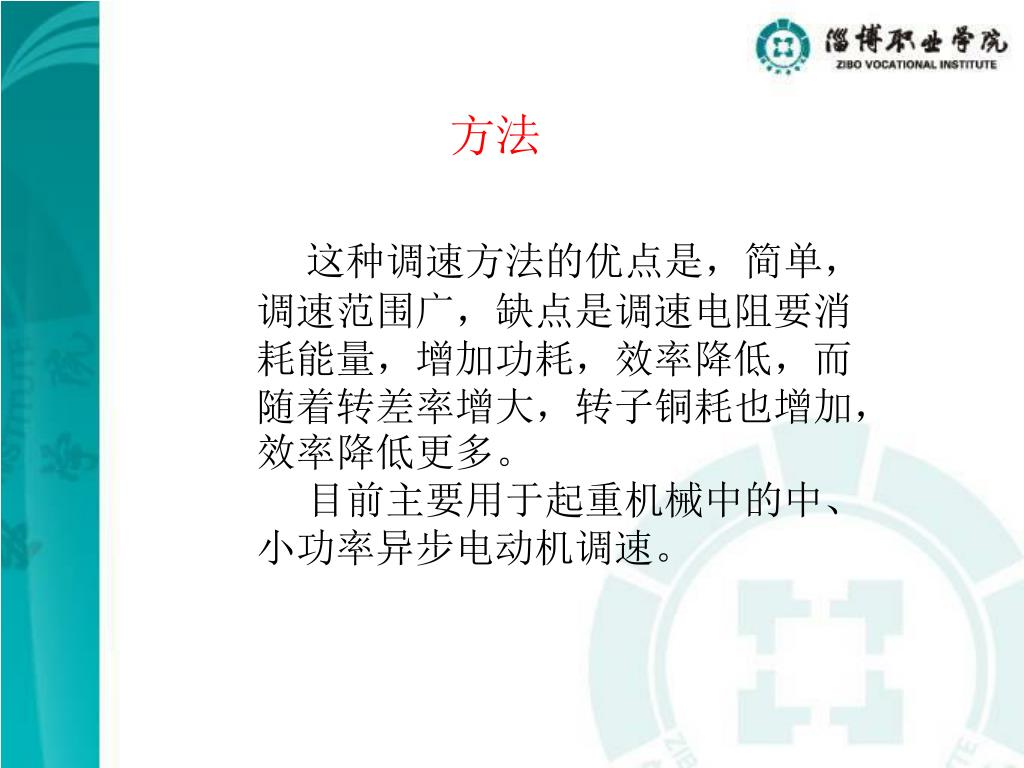

16. 方法 这种调速方法的优点是，简单，调速范围广，缺点是调速电阻要消耗能量，增加功耗，效率降低，而随着转差率增大，转子铜耗也增加，效率降低更多。 目前主要用于起重机械中的中、小功率异步电动机调速。

17. 学习情境三 内容结束 谢谢观看
