第 10 章 工程图标注和符号

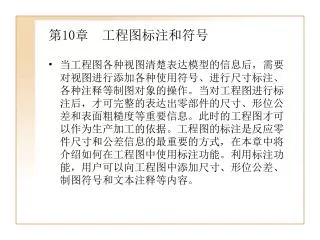

1. 第10章 工程图标注和符号 • 当工程图各种视图清楚表达模型的信息后，需要对视图进行添加各种使用符号、进行尺寸标注、各种注释等制图对象的操作。当对工程图进行标注后，才可完整的表达出零部件的尺寸、形位公差和表面粗糙度等重要信息。此时的工程图才可以作为生产加工的依据。工程图的标注是反应零件尺寸和公差信息的最重要的方式，在本章中将介绍如何在工程图中使用标注功能。利用标注功能，用户可以向工程图中添加尺寸、形位公差、制图符号和文本注释等内容。

2. 10.1 尺寸标注 • 尺寸标注用于标识对象的尺寸大小。由于UG工程图模块和三维实体造型模块是完全关联的，因此，在工程图中进行标注尺寸就是直接引用三维模型真实的尺寸，具有实际的含义，因此无法像二维软件中的尺寸可以进行改动，如果要改动零件中的某个尺寸参数需要在三维实体中修改。如果三维被模型修改，工程图中的相应尺寸会自动更新，从而保证了工程图与模型的一致性。本节主要介绍尺寸标注的设置和操作方法。 • 执行“插入”|“尺寸”子菜单中各尺寸选项命令，或单击“尺寸”工具栏中相应的标准按钮，都可以以对工程图进行尺寸标注。在标准尺寸时，首先需选择尺寸类型，UG NX 6提供了20种尺寸标注类型，下面分别介绍。

3. 10.2 注释和标签 • 本节将介绍各种注释标签的设置及放置位置，各功能可以通过主菜单“插入”弹出下拉菜单选择或在“制图编辑”工具栏上直接选择图标选择各种注释方法和操作。

4. 10.2.1 文本注释 • 文本注释主要用于对图纸相关内容进一步说明。例如特征某部分的具体要求，标题栏中有关文本，以及技术要求等。 • 执行“插入”|“注释”命令（或在“制图编辑”工具栏上直接单击“注释”按钮），进入“注释”对话框。如图10.4所示。

5. 10.2.2 特征控制框 • 该命令作用主要为标注形位公差等，在主菜单执行“插入”|“特征控制框”命令（或在“制图编辑”工具栏上直接单击图标0，弹出“特征控制框”对话框，如图10.13所示。

6. 10.2.3 基准特征 • 该选项主要为注释基准符号，在主菜单执行“插入”|“基准特征符号”命令（或在“制图编辑”工具栏上单击按钮），弹出“基准特征符号”对话框。如图10.14所示。

7. 10.2.4 基准目标 • 该选项主要为注释基准目标符号，在主菜单执行“插入”|“基准目标符号”命令（或在“制图编辑”工具栏上单击按钮），弹出“基准目标符号”对话框，如图10.15所示。

8. 10.2.5 注释表格 • 该选项用于在工程图创建和表格格式注释。在主菜单执行“插入”|“表格注释”命令（或在“表格与零件明细表”工具栏上单击按钮），弹出五行五列的空表格，如图10.16所示。此时可用鼠标拖动表格到合格位置，选中要输入内容的单元格双击，直接写入内容，按回车键。

9. 10.2.6 零件明细表 • 该命选项用于在装配工程图创建明细表。在“表格与零件明细表”工具栏上单击按钮，弹出三列多行并带有标题栏名称（部件名、序号、数量）的空表格，如图10.17所示。

10. 10.3 实用符号 • 实用符号包括标识符号、目标点符号、相交符号、偏置中心点符号、使用定义的符号、定制符号和焊接符号等。本节主要常用的实用符号的操作。

11. 10.3.1 标识 • 利用该选项可在图纸上创建和编辑标识符号。可以将标识符号作为独立的符号进行创建，也可以使用指引线创建。 • 执行“插入”|“符号”|“标识符号”命令，弹出“标识符号”对话框，如图10.18所示。 • 在该对话框“类型”下拉列表框，系统提供了10种标识符号类型。用户要创建标识符号，在“类型”下拉列表中选择符号类型，在“文本”栏中输入文本内容，在“设置”栏定义符号大小和字体类型等参数。选择需要的指引线类型和方向。在视图中选择指引线端点位置，按鼠标左键不放拖曳至适当位置即可。

12. 10.3.2 目标点 • 该选项用于创建可用于进行尺寸标注的目标点符号。执行“插入”|“符号”|“目标点符号”命令（或单击“目标点”按钮），进入“目标点符号”对话框，如图10.20所示。

13. 10.3.3 相交 • 该对话框用于将两条曲线延伸，在延伸曲线的交点处标注相交符号，目的是为了尺寸标注方便。执行“插入”|“符号”|“相交符号”命令（或单击“相交符号”按钮），进入“相交符号”对话框，如图10.21所示。

14. 10.3.4 偏置中心点 • 该选项用于用于在任意位置指定圆弧的中心。当在标注大半径圆弧时，尤其是标注真实中心位于图纸页边界之外的大圆弧尺寸时，其中心点往往很难在绘图区找到，此时需要利用添加“偏置中心点符号”的方法产生一个标注半径的位置。 • 执行“插入”|“符号”|“偏置中心点符号”命令（或单击“偏置中心点”按钮），进入“偏置中心点符号”对话框，如图10.23所示。 • 在该对话框“偏置”下拉列表框中，系统提供了6种偏置类型，下面介绍常用的4种类型。

15. 10.3.5 定制 • 该选择用于创建或编辑定制符号库中的符号。执行“插入”|“符号”|“定制符号”命令（或单击“定制符号”按钮），进入“定制符号”对话框，如图10.28所示。

16. 10.3.6 用户定义 • 该选项用于在视图上创建用户自定义的符号。这些符号可以是软件提供的，也可以是用户以前创建的。放置在图纸上的用户定义符号可以是单独出现的符号，也可以添加到现有制图对象上。 • 执行“插入”|“符号”|“用户定义符号”命令（或单击“用户定义符号”按钮，弹出“用户定义符号”对话框，如图10.30所示。

17. 10.3.7 焊接 • 该选项用于生成焊接符号。执行“插入”|“符号”|“焊接符号”命令（或选择“焊接符号”按钮，弹出“焊接符号”对话框，如图10.31所示。

18. 10.3.8 中心标记 • 该选项用于在点、圆心或弧心等位置创建中心标记。执行“插入”|“中心线”|“中心标记”命令，进入“中心标记”对话框，如图10.32所示。 • 单击“指定对象”选项按钮，在视图去指定对象，单击“确定”按钮即可生成中心点标记。编辑中心点标记时，需要单击“选择中心点标记”选项按钮，并选取中心点标记，可以通过输入“间隙”大小、“中心十字”、“延伸”距离和“角度”值来控制中心线符号的显示。

19. 10.3.9 螺栓圆中心线 • 该选项用于标注圆周分别的螺纹孔中心线。完整螺栓圆的半径始终等于从螺栓圆中心到选取的第一个点的距离。 • 执行“插入”|“中心线”|“螺栓圆”命令，进入“螺栓圆中心线”对话框，如图10.33所示。生成完整螺栓圆有两种方式。

20. 10.3.10 圆形中心线 • 该选项用于通过点或圆弧创建完整圆形中心线。完整圆形中心线的半径始终等于从圆形中心线中心到选取的第一个点的距离。执行“插入”|“中心线”|“圆形”命令，进入“圆形中心线”对话框，如图10.34所示。其用法与“螺栓圆”相似。

21. 10.3.11 对称中心线 • 该选项用于在图纸上创建对称中心线，以指明几何体中的对称位置。其目的是节省了必须绘制对称几何体另一半的时间。 • 执行“插入”|“中心线”|“对称中心线”命令，进入“对称中心线”对话框，如图10.35所示。利用该对话框可创建对称中心线。操作方法简单，此处不再介绍。

22. 10.3.12 自动中心线 • 该选项用于为视图自动添加中心线。用户只需直接指定视图即可。如果螺栓圆孔不是圆形实例集，则将为每个孔创建一条线性中心线。不能为小平面表示视图、展开剖视图和旋转剖视图自动添加中心线。 • 执行“插入”|“中心线”|“自动中心线”命令，进入“对称中心线”对话框，如图10.36所示。选取视图，单击“确定”按钮，完成自动中心线添加，如图10.37所示。

23. 10.3.13 表面粗糙度 • 用户在启动UG系统制图环境后，若在“插入”|“符号”下拉菜单无表面粗糙度目录，则需在UGII子目录中找到环境变量设置文件ugii_env.dat，用写字板打开，设置UGII-SURFACE-FINISH=ON。保存后重新启动UG系统，即可进行表面粗糙度标注工作。 • 执行“插入”|“符号”|“表面粗糙度符号”命令，弹出 “表面粗糙度符号”对话框，如图10.38所示。

24. 10.5 实例练习 • 本节运用实例介绍尺寸与注释的功能，从而加深读者对本章的认识。其操作步骤如下所述。

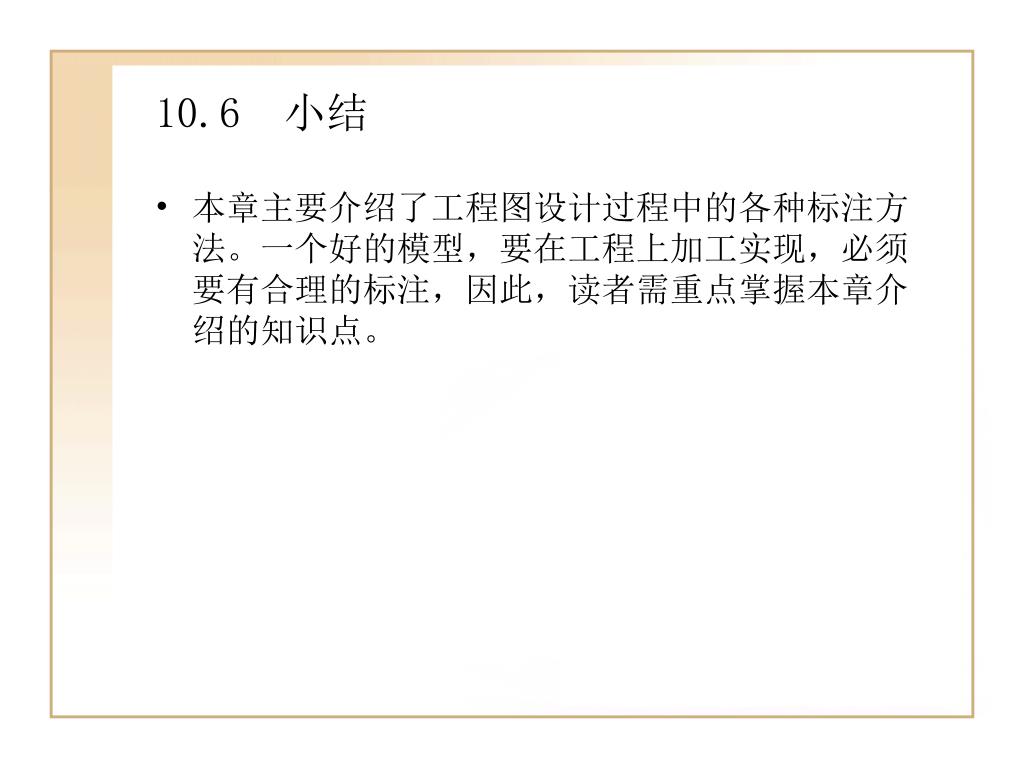

25. 10.6 小结 • 本章主要介绍了工程图设计过程中的各种标注方法。一个好的模型，要在工程上加工实现，必须要有合理的标注，因此，读者需重点掌握本章介绍的知识点。

26. 10.7 思考练习 • 1. 尺寸标注都包括那几个部分？具体如何操作？ • 2. 如何创建注释？ • 3. 给出模型绘制工程图，如图10.46所示，绘制工程图，如图10.47所示。 • 4. 给出模型绘制工程图，如图10.48所示，绘制工程图，如图10.49所示。
