  1. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ В ЛАБОРАТОРИЯ ЗА КАЛИБРИРАНЕ КЪМ МУЛТИТЕСТ ООД Н.Неделчев, П.Чукачев, Гр.Пеев, И.Иванов

  2. Text КАЛИБРИРАНЕ КАЛИБРИРАНЕТО ТЕРМИНОЛОГИЯ показва как измерената стойност на величината се отнася към съответната действителна стойност реализирана от изходен еталон пряко или косвено проследим до национални и международни еталони (стандарти) съвкупност от действия, които при определени условия установяват зависимостта между стойностите на величината, показана от средството за измерване или измервателната система и съответните стойности на величинатареализирани от еталоните

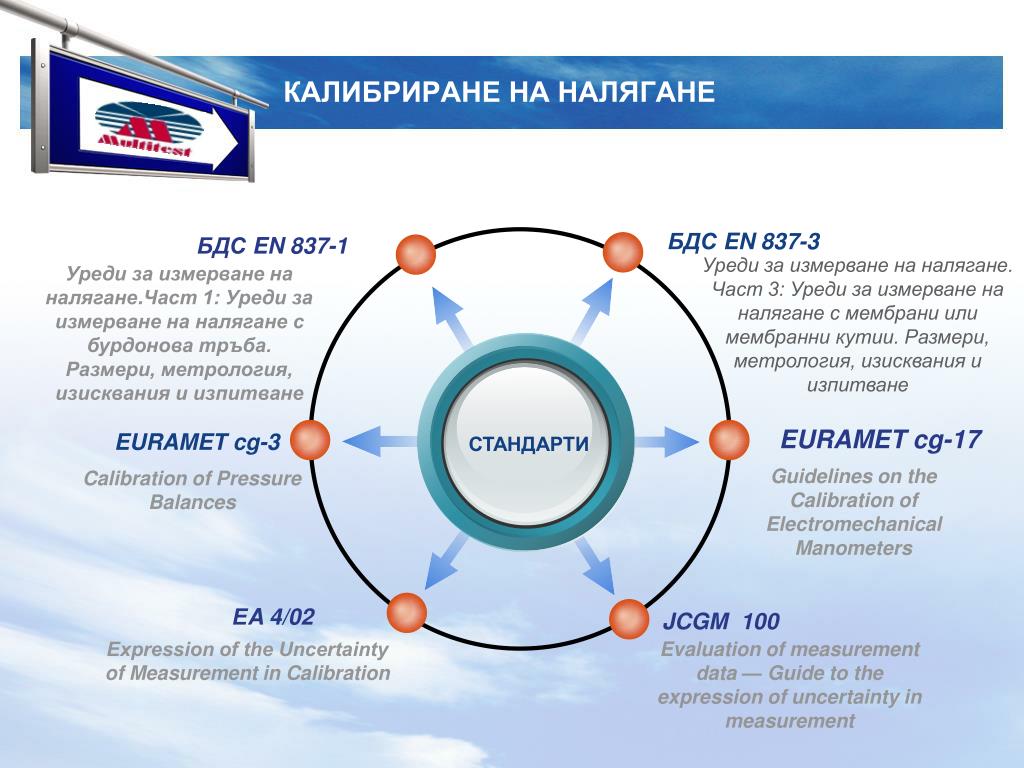

  3. КАЛИБРИРАНЕ НА НАЛЯГАНЕ БДС EN 837-3 БДС EN 837-1 Уреди за измерване на налягане. Част 3: Уреди за измерване на налягане с мембрани или мембранни кутии. Размери, метрология, изисквания и изпитване Уредизаизмерваненаналягане.Част 1: Уреди за измерване на налягане с бурдонова тръба. Размери, метрология, изисквания и изпитване EURAMET cg-17 EURAMETcg-3 СТАНДАРТИ Guidelines on the Calibration of Electromechanical Manometers Calibration of Pressure Balances ЕA 4/02 JCGM 100 Еxpression of the Uncertainty of Measurement in Calibration Evaluation of measurement data — Guide to the expression of uncertainty in measurement

  4. ВЪЗМОЖНОСТ ЗА КАЛИБРИРАНЕ И ИЗМЕРВАНЕ /CMC/ ОБХВАТ от -100kPa до 500 MPa (от -1 bar до 5000 bar) КАЛИБРИРАНЕ НА НАЛЯГАНЕ от 2.5 х 10-5 хРе до 9.9 х 10-5 х Ре

  5. КАЛИБРИРАНЕ НА НАЛЯГАНЕОСНОВНА АПАРАТУРА ХИДРАВЛИЧЕН БУТАЛЕН МАНОМЕТЪР RUSKA 2485 -СМЕНЯЕМИ БУТАЛА ОТ ВОЛФРАМОВ КАРБИД -КОНТРОЛЕР ЗА ПЛАВАЩА ПОЗИЦИЯ -КАЛИБРИРАНИ ТЕЖЕСТИ -ПРИБОР ЗА НАБЛЮДЕНИЕ НА ЛАБОРАТОРНИТЕ УСЛОВИЯ (LEM)

  6. КАЛИБРИРАНЕ НА НАЛЯГАНЕ ХИДРАВЛИЧЕН БУТАЛЕН МАНОМЕТЪРОБХВАТИ НА НАЛЯГАНЕ нисък обхват от 0,05 MPaдо 5MPa (0,5 bar до 50 bar) ОБХВАТ среден обхват от 1 MPaдо 100MPa (10 bar до 1000 bar) разширен обхват от 7,5 MPaдо 500MPa (75 bar до 5000 bar)

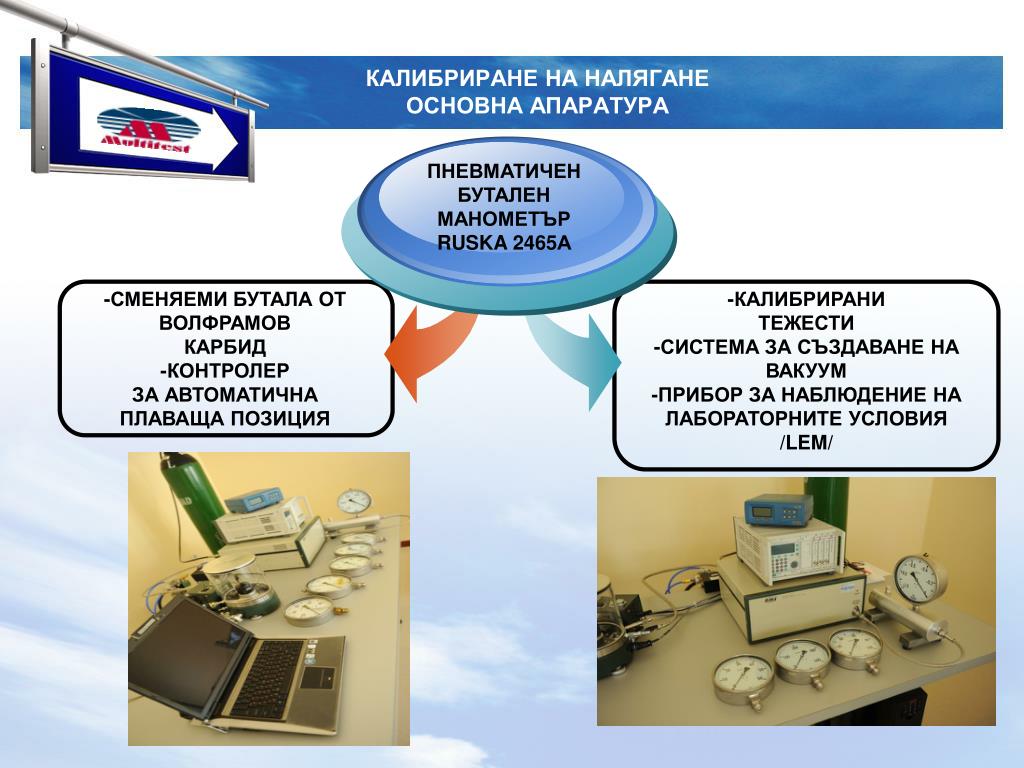

  7. КАЛИБРИРАНЕ НА НАЛЯГАНЕОСНОВНА АПАРАТУРА ПНЕВМАТИЧЕН БУТАЛЕН МАНОМЕТЪР RUSKA 2465А -СМЕНЯЕМИ БУТАЛА ОТ ВОЛФРАМОВ КАРБИД -КОНТРОЛЕР ЗА АВТОМАТИЧНА ПЛАВАЩА ПОЗИЦИЯ -КАЛИБРИРАНИ ТЕЖЕСТИ -СИСТЕМА ЗА СЪЗДАВАНЕ НА ВАКУУМ -ПРИБОР ЗА НАБЛЮДЕНИЕ НА ЛАБОРАТОРНИТЕ УСЛОВИЯ /LEM/

  8. КАЛИБРИРАНЕ НА НАЛЯГАНЕ ПНЕВМАТИЧЕН БУТАЛЕН МАНОМЕТЪР манометричен над атмосферно налягане отрицателен манометричен под атмосферно налягане РЕЖИМИ НА ЗАДАВАНЕ НА НАЛЯГАНЕТО положителен абсолютен в състояние на вакуум много ниско налягане спрямо референтна стойност- атмосферно налягане

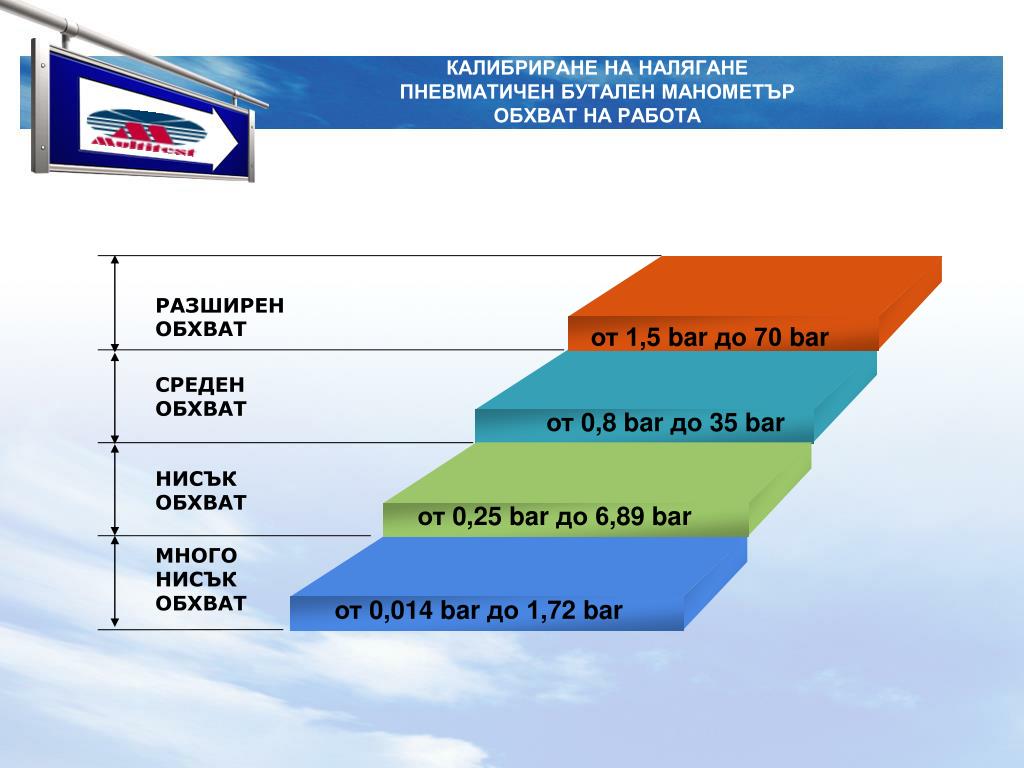

  9. КАЛИБРИРАНЕ НА НАЛЯГАНЕПНЕВМАТИЧЕН БУТАЛЕН МАНОМЕТЪРОБХВАТ НА РАБОТА РАЗШИРЕН ОБХВАТ от 1,5 bar до 70 bar СРЕДЕН ОБХВАТ от 0,8 bar до 35 bar НИСЪК ОБХВАТ от 0,25 bar до 6,89 bar МНОГО НИСЪК ОБХВАТ от 0,014 bar до 1,72 bar

  10. КАЛИБРИРАНЕ НА ТЕМПЕРАТУРА OIML R 133 EURAMET cg-8 Calibration of Thermocouples Liquid-in-glass Thermometers PTB PRUFREGAL BAND 2 EURAMET cg-11 СТАНДАРТИ EA Guidelines on the Calibration of Temperature Indicators and Simulators by Electrical Simulation and Measurement Liquid-in-glass Thermometers EURAMETcg-13 БДС EN 12470-1,2,3,4,5 Calibration of Temperature Block Calibrators Clinical Thermometers

  11. ОБХВАТ КАЛИБРИРАНЕ НА ТЕМПЕРАТУРА -200 ÷ +1200°C ВЪЗМОЖНОСТ ЗА КАЛИБРИРАНЕ И ИЗМЕРВАНЕ /CMC/ 1 .10-3°C

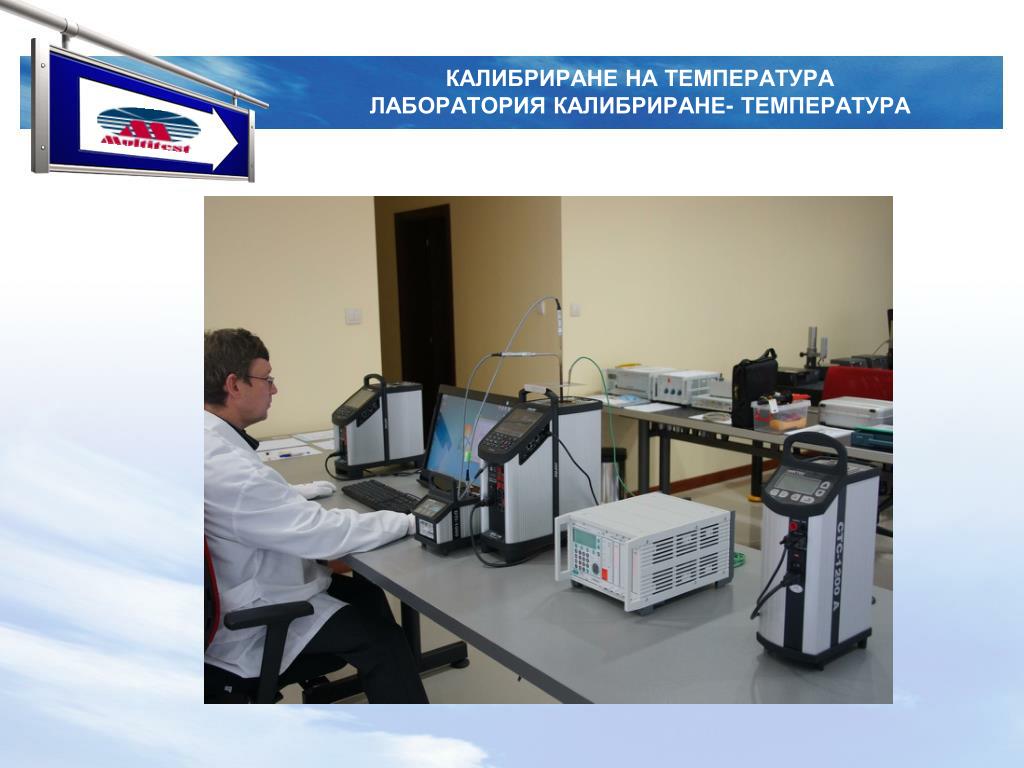

  12. КАЛИБРИРАНЕ НА ТЕМПЕРАТУРАЛАБОРАТОРИЯ КАЛИБРИРАНЕ- ТЕМПЕРАТУРА

  13. КАЛИБРИРАНЕ НА ТЕМПЕРАТУРАЕТАЛОНЕН ТЕМПЕРАТУРЕН КАЛИБРАТОР JofraRTC-157 B Обхват -45 до 155 °С (-49 до 311 °F) CMC ± 0.032°С (±0.0576 °F)

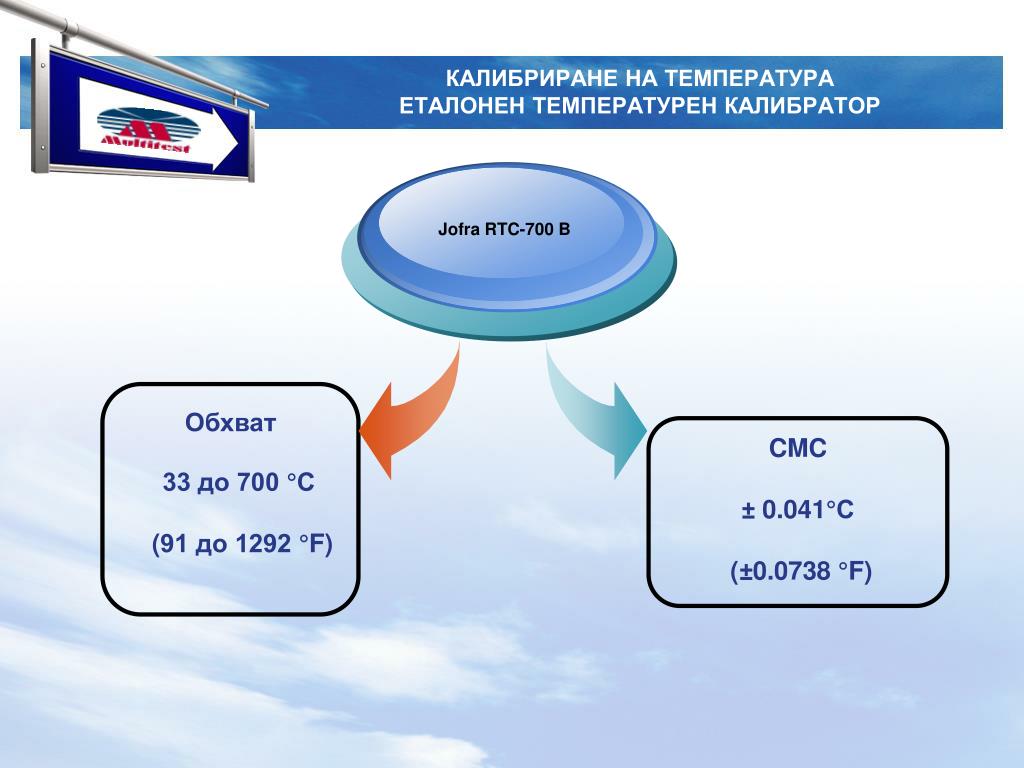

  14. КАЛИБРИРАНЕ НА ТЕМПЕРАТУРАЕТАЛОНЕН ТЕМПЕРАТУРЕН КАЛИБРАТОР JofraRTC-700 B Обхват CMC ± 0.041°С (±0.0738 °F) 33 до 700 °С (91 до 1292 °F)

  15. КАЛИБРИРАНЕ НА ТЕМПЕРАТУРАЕТАЛОНЕН ТЕМПЕРАТУРЕН КАЛИБРАТОР JofraCTC-1200A Обхват CMC ≤ ± 1.3 °С (± 2.34 °F) 300 до 1200 °С (572 до 2201 °F)

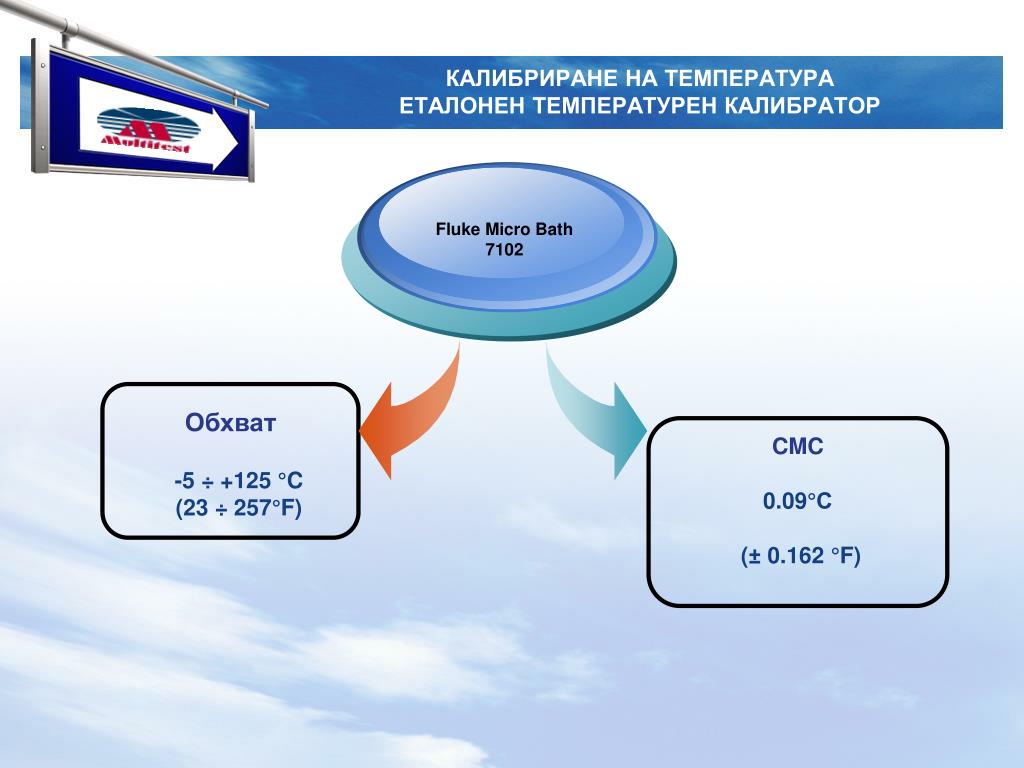

  16. КАЛИБРИРАНЕ НА ТЕМПЕРАТУРАЕТАЛОНЕН ТЕМПЕРАТУРЕН КАЛИБРАТОР Fluke Micro Bath 7102 Обхват CMC 0.09°С (± 0.162 °F) -5 ÷ +125 °C (23 ÷ 257°F)

  17. КАЛИБРИРАНЕ НА ТЕМПЕРАТУРАЕТАЛОНЕН ТЕМПЕРАТУРЕН КАЛИБРАТОР JofraDTI 1000 MK I I A Обхват CMC 0.0045 °C (0.0081 °F) -200 до 750 °С (-328 до 1382 °F)

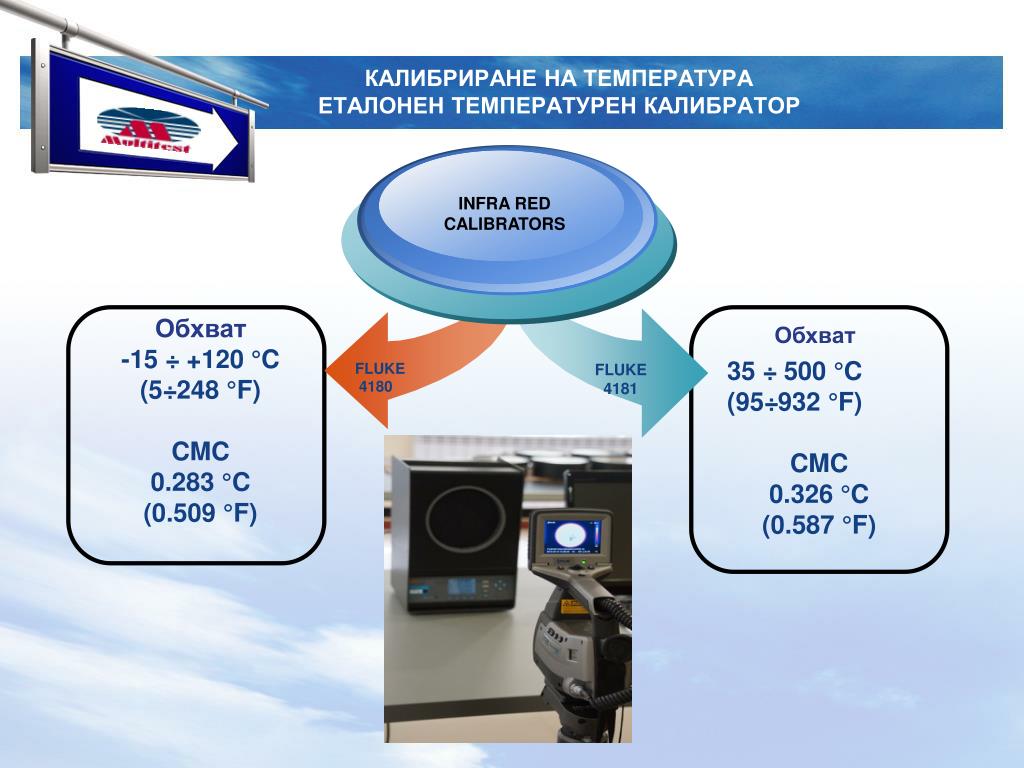

  18. КАЛИБРИРАНЕ НА ТЕМПЕРАТУРАЕТАЛОНЕН ТЕМПЕРАТУРЕН КАЛИБРАТОР INFRA RED CALIBRATORS FLUKE 4181 FLUKE 4180 Обхват -15 ÷ +120 °C (5÷248 °F) CMC 0.283 °C (0.509 °F) Обхват 35 ÷ 500 °C (95÷932 °F) CMC 0.326 °C (0.587 °F)

  19. 1 2 КАЛИБРИРАНЕ НА ДЪЛЖИНИ- СТАНДАРТИ БДС EN ISO 3650 EURAMET cg-2 Изисквания към геометрията на продукти (GPS). Еталони за дължина. Мерки за дължина Калибриране на компаратори за краищни мерки

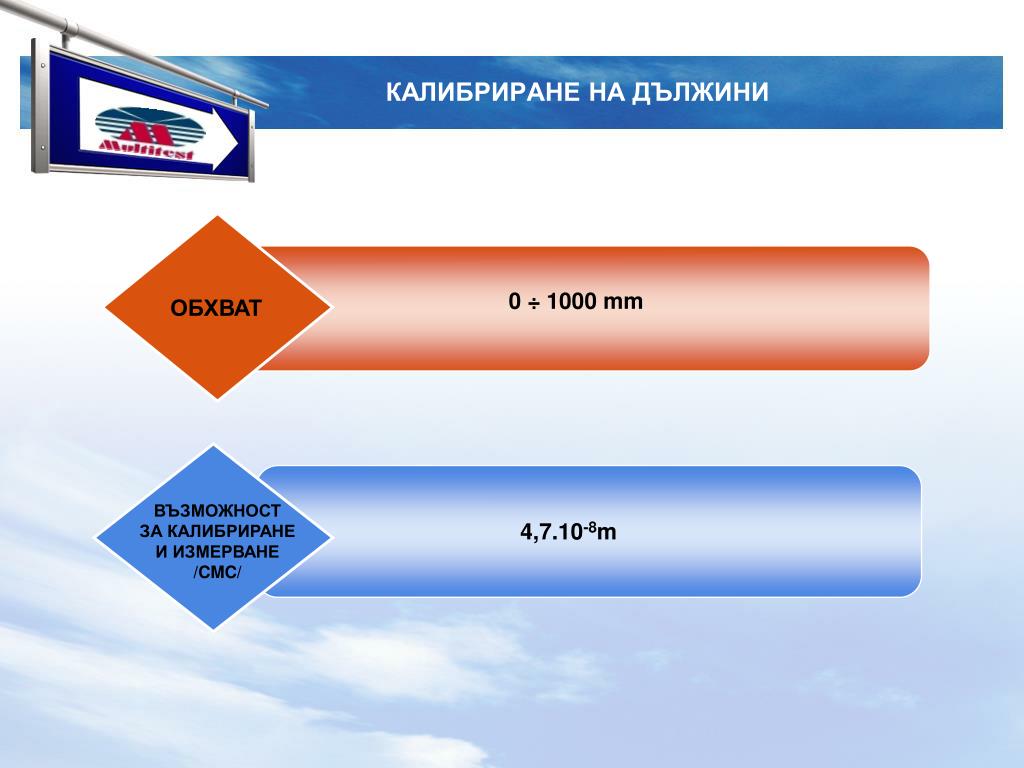

  20. ОБХВАТ 0 ÷ 1000 mm КАЛИБРИРАНЕ НА ДЪЛЖИНИ ВЪЗМОЖНОСТ ЗА КАЛИБРИРАНЕ И ИЗМЕРВАНЕ /CMC/ 4,7.10-8m

  21. КАЛИБРИРАНЕ НА ДЪЛЖИНИОСНОВНА АПАРАТУРА ИЗМЕРВАТЕЛЕН БЛОК КАЛИБРАТОР HEIDENHAIN ND 287

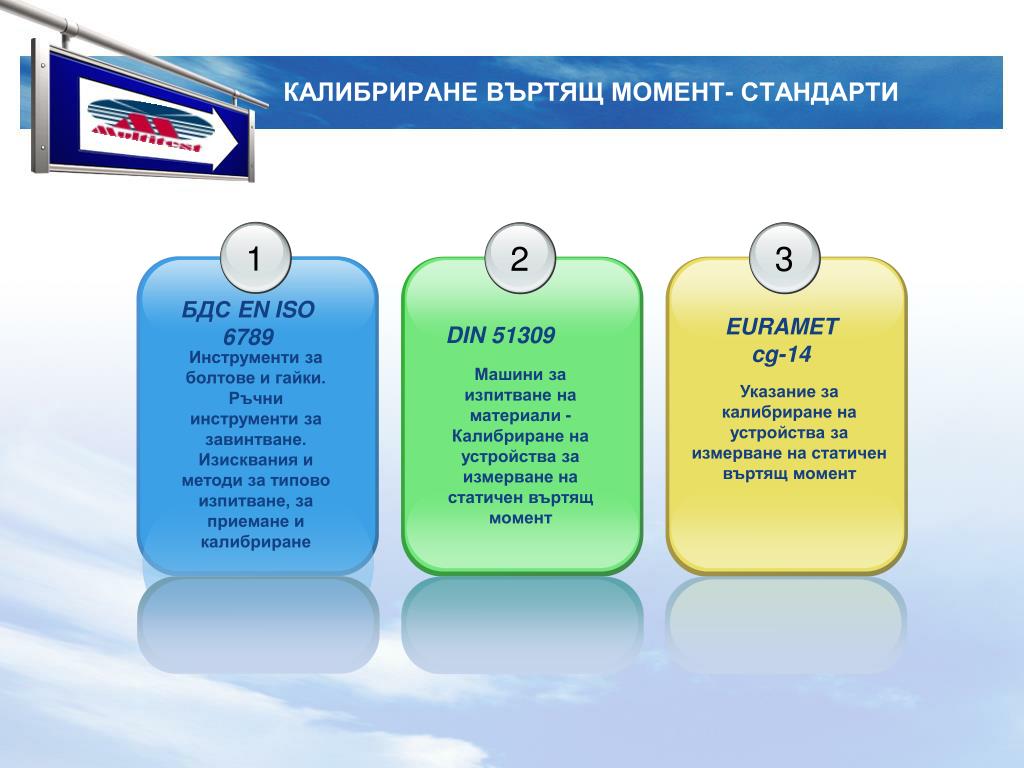

  22. 1 2 3 КАЛИБРИРАНЕ ВЪРТЯЩ МОМЕНТ- СТАНДАРТИ БДС EN ISO 6789 EURAMET cg-14 DIN 51309 Инструменти за болтове и гайки. Ръчни инструменти за завинтване. Изисквания и методи за типово изпитване, за приемане и калибриране Машини за изпитване на материали - Калибриране на устройства за измерване на статичен въртящ момент Указание за калибриране на устройства за измерване на статичен въртящ момент

  23. ОБХВАТ КАЛИБРИРАНЕ НА ВЪРТЯЩ МОМЕНТ oт 0,1mN.m до3 kN.m ВЪЗМОЖНОСТ ЗА КАЛИБРИРАНЕ И ИЗМЕРВАНЕ /CMC/ oт 2. 10-3до 2. 10-4

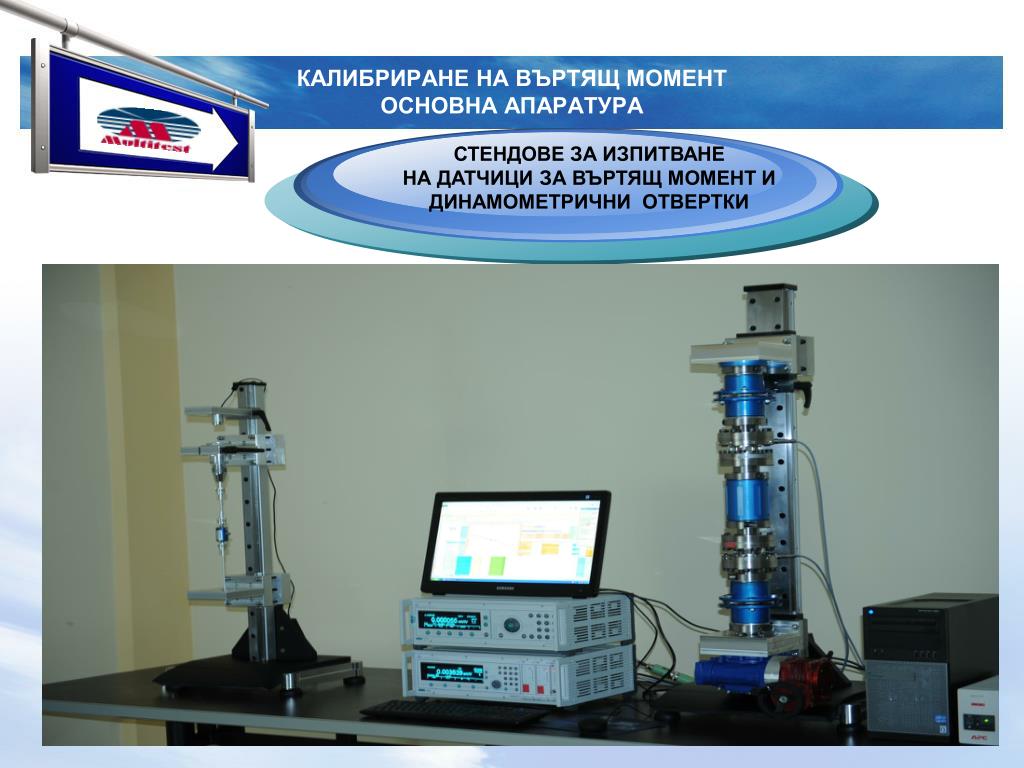

  24. КАЛИБРИРАНЕ НА ВЪРТЯЩ МОМЕНТОСНОВНА АПАРАТУРА СТЕНДОВЕ ЗА ИЗПИТВАНЕ НА ДАТЧИЦИ ЗА ВЪРТЯЩ МОМЕНТ И ДИНАМОМЕТРИЧНИ ОТВЕРТКИ

  25. КАЛИБРИРАНЕ НА ВЪРТЯЩ МОМЕНТОСНОВНА АПАРАТУРА ДАТЧИЦИ ЗА ВЪРТЯЩ МОМЕНТ КАЛИБРИРАНИ В PTB- Германия

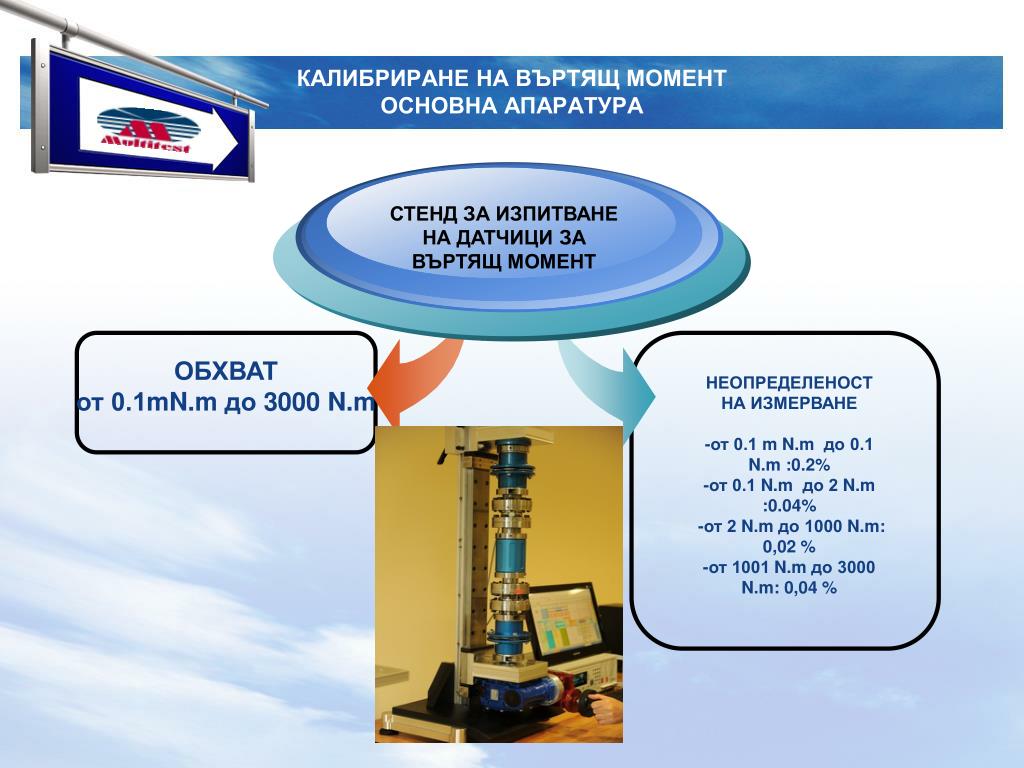

  26. КАЛИБРИРАНЕ НА ВЪРТЯЩ МОМЕНТОСНОВНА АПАРАТУРА СТЕНД ЗА ИЗПИТВАНЕ НА ДАТЧИЦИ ЗА ВЪРТЯЩ МОМЕНТ ОБХВАТ от 0.1mN.mдо3000 N.m НЕОПРЕДЕЛЕНОСТ НА ИЗМЕРВАНЕ -от 0.1 m N.m до 0.1 N.m:0.2% -от 0.1 N.m до 2N.m:0.04% -от 2 N.mдо 1000N.m: 0,02 % -от 1001N.m до 3000N.m: 0,04 %

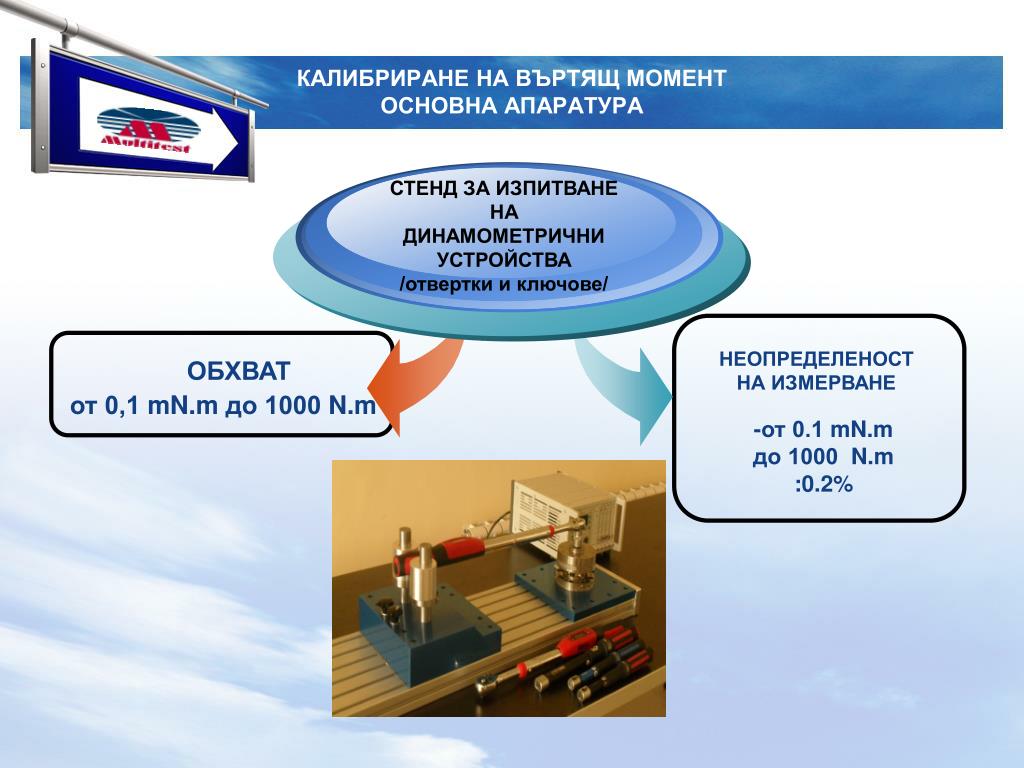

  27. КАЛИБРИРАНЕ НА ВЪРТЯЩ МОМЕНТОСНОВНА АПАРАТУРА СТЕНД ЗА ИЗПИТВАНЕ НА ДИНАМОМЕТРИЧНИ УСТРОЙСТВА /отвертки и ключове/ НЕОПРЕДЕЛЕНОСТ НА ИЗМЕРВАНЕ ОБХВАТ от 0,1 mN.m до 1000 N.m -от 0.1 mN.m до 1000 N.m:0.2%

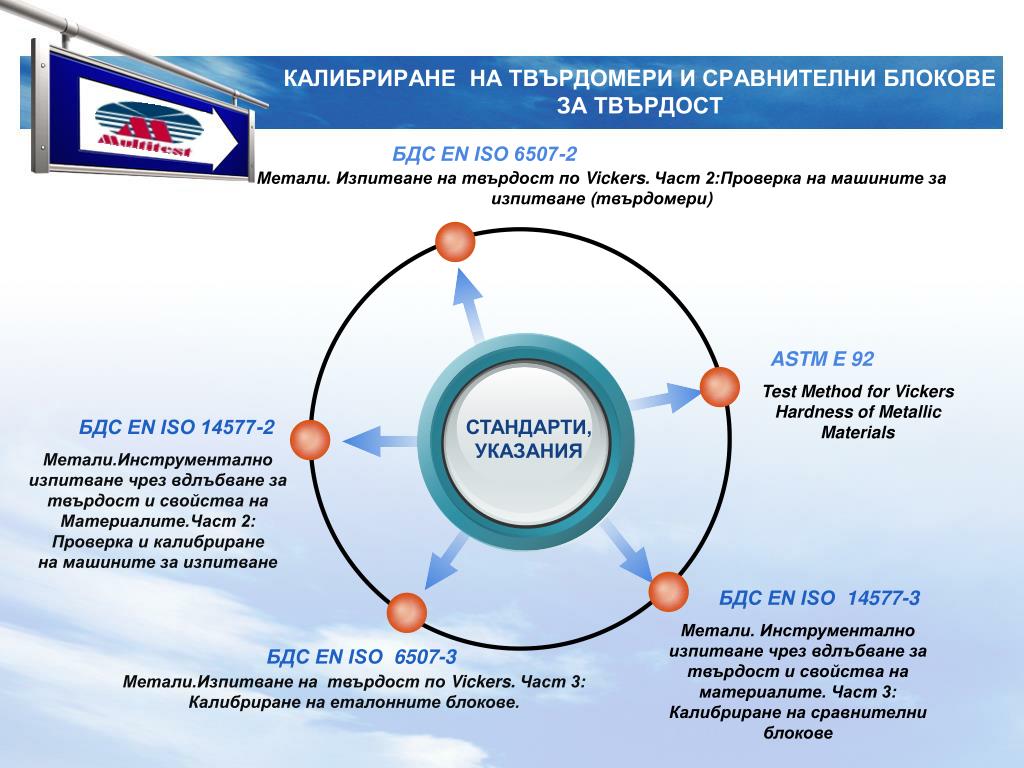

  28. КАЛИБРИРАНЕ НА ТВЪРДОМЕРИ И СРАВНИТЕЛНИ БЛОКОВЕ ЗА ТВЪРДОСТ БДС EN ISO 6507-2 Метали. Изпитване на твърдост по Vickers. Част 2:Проверка на машините за изпитване (твърдомери) ASTM E 92 Test Method for Vickers Hardness of Metallic Materials БДС EN ISO 14577-2 СТАНДАРТИ, УКАЗАНИЯ Метали.Инструментално изпитване чрез вдлъбване за твърдост и свойства на Материалите.Част 2: Проверка и калибриране на машините за изпитване БДС EN ISO 14577-3 Метали. Инструментално изпитване чрез вдлъбване за твърдост и свойства на материалите. Част 3: Калибриране на сравнителни блокове БДС EN ISO 6507-3 Метали.Изпитване на твърдост по Vickers. Част 3: Калибриране на еталонните блокове.

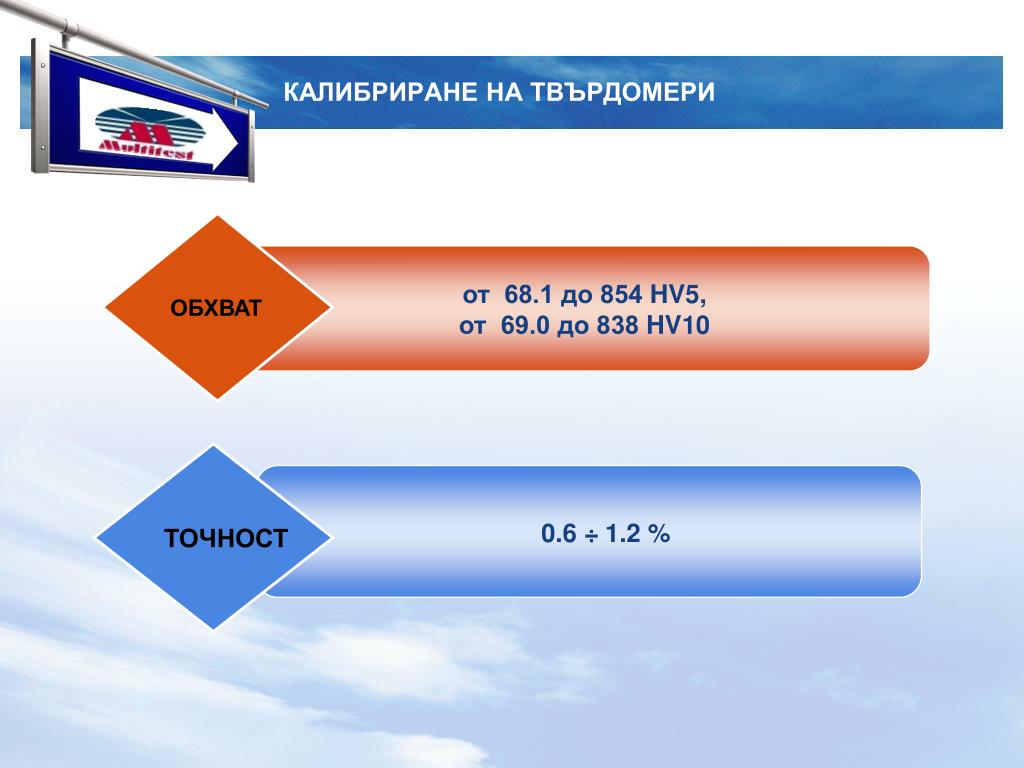

  29. ТОЧНОСТ ОБХВАТ КАЛИБРИРАНЕ НА ТВЪРДОМЕРИ от 68.1 до 854 HV5, от 69.0 до 838 HV10 0.6 ÷ 1.2 %

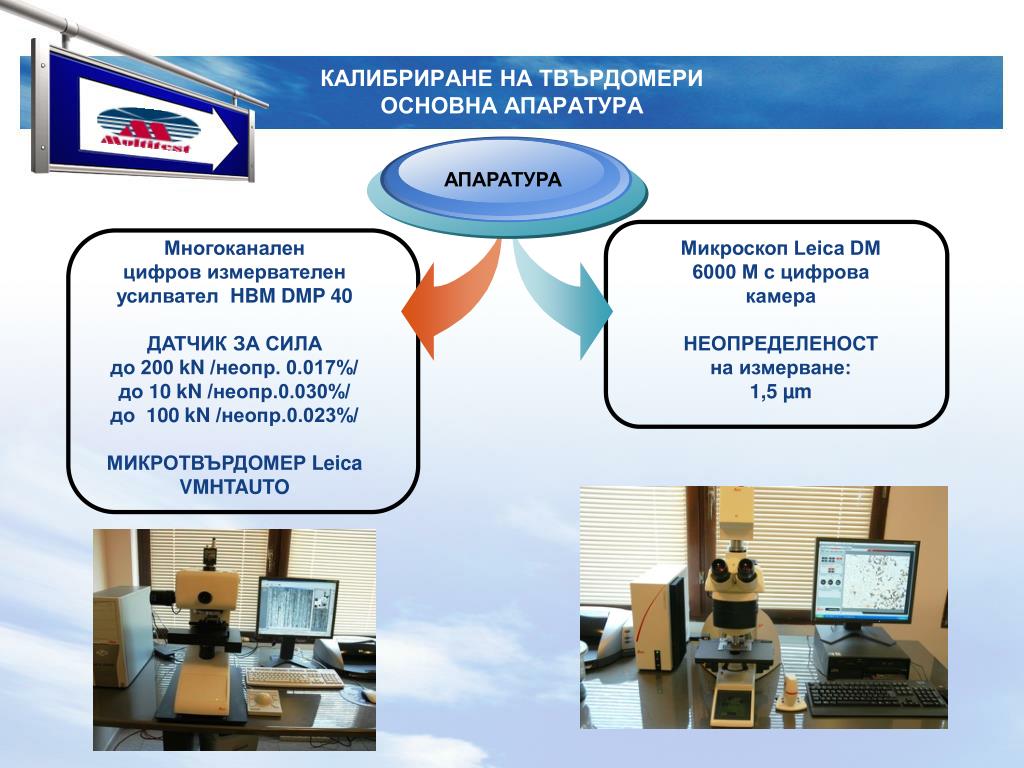

  30. КАЛИБРИРАНЕ НА ТВЪРДОМЕРИОСНОВНА АПАРАТУРА АПАРАТУРА Многоканален цифров измервателен усилвател HBM DMP 40 ДАТЧИК ЗА СИЛА до 200kN /неопр. 0.017%/ до 10 kN /неопр.0.030%/ до 100 kN /неопр.0.023%/ МИКРОТВЪРДОМЕР Leica VMHTAUTO Микроскоп Leica DM 6000 M с цифрова камера НЕОПРЕДЕЛЕНОСТ на измерване: 1,5 µm

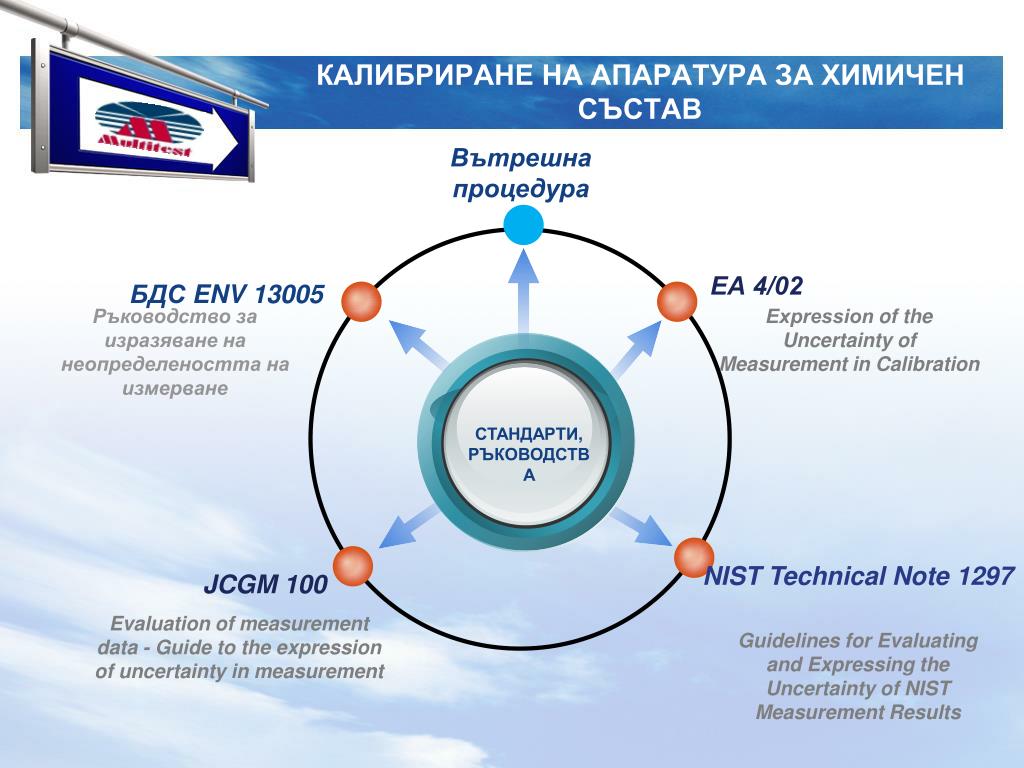

  31. КАЛИБРИРАНЕ НА АПАРАТУРА ЗА ХИМИЧЕН СЪСТАВ Вътрешна процедура ЕА 4/02 БДС ENV 13005 Ръководство за изразяване на неопределеността на измерване Еxpression of the Uncertainty of Measurement in Calibration СТАНДАРТИ, РЪКОВОДСТВА NIST Technical Note 1297 JCGM 100 Evaluation of measurement data - Guide to the expression of uncertainty in measurement Guidelines for Evaluating and Expressing the Uncertainty of NIST Measurement Results

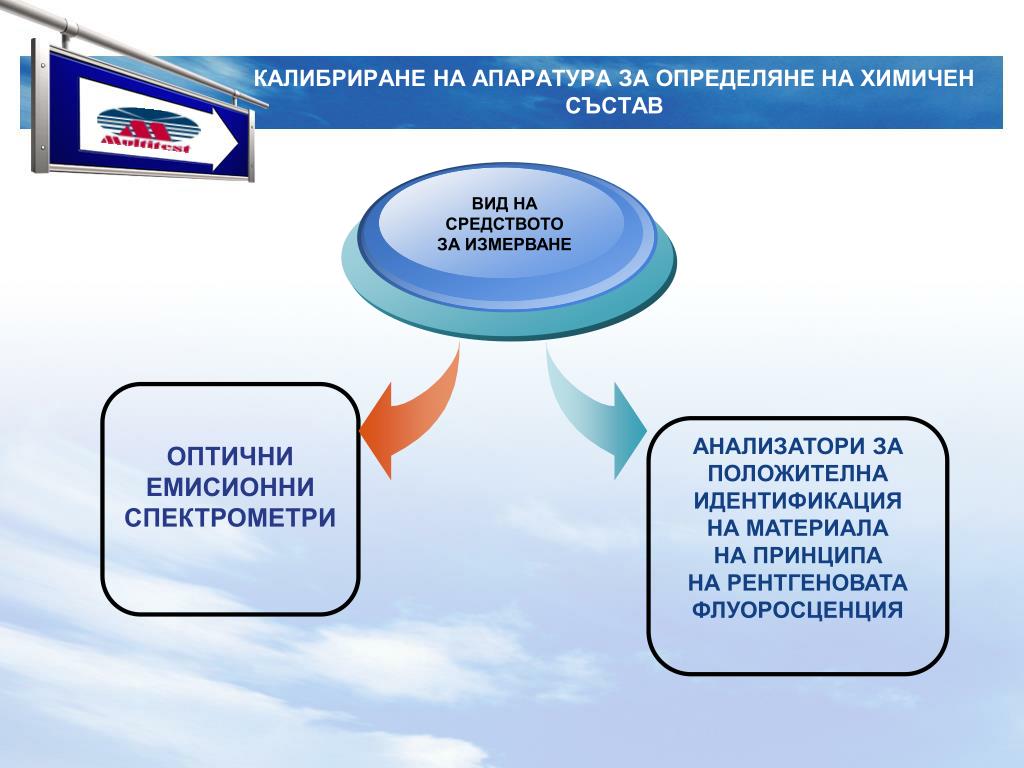

  32. КАЛИБРИРАНЕ НА АПАРАТУРА ЗА ОПРЕДЕЛЯНЕ НА ХИМИЧЕН СЪСТАВ ВИД НА СРЕДСТВОТО ЗА ИЗМЕРВАНЕ АНАЛИЗАТОРИ ЗА ПОЛОЖИТЕЛНА ИДЕНТИФИКАЦИЯ НА МАТЕРИАЛА НА ПРИНЦИПА НА РЕНТГЕНОВАТА ФЛУОРОСЦЕНЦИЯ ОПТИЧНИ ЕМИСИОННИ СПЕКТРОМЕТРИ

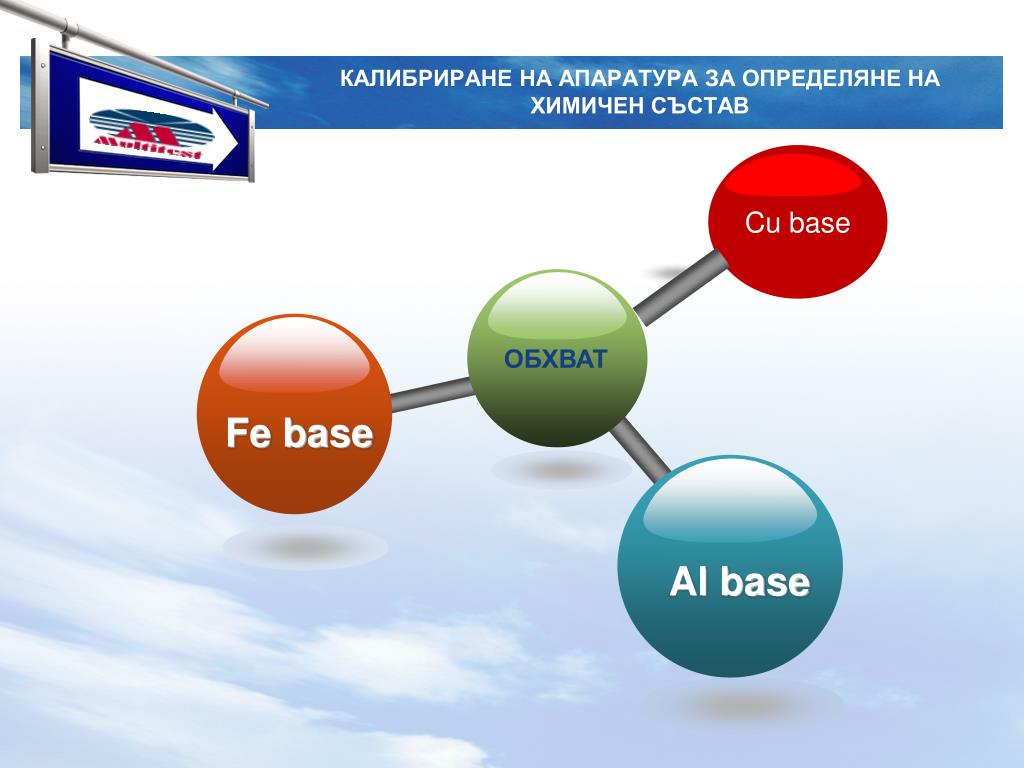

  33. ОБХВАТ Fe base Al base КАЛИБРИРАНЕ НА АПАРАТУРА ЗА ОПРЕДЕЛЯНЕ НА ХИМИЧЕН СЪСТАВ Cu base

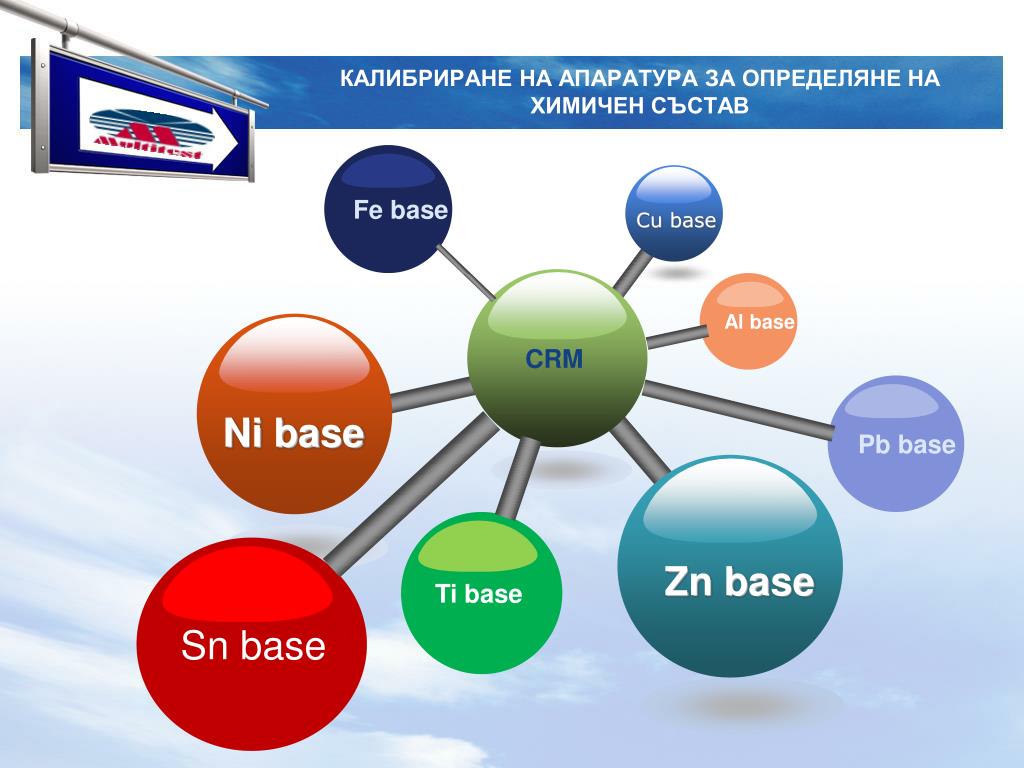

  34. Cu base CRM Ni base Zn base КАЛИБРИРАНЕ НА АПАРАТУРА ЗА ОПРЕДЕЛЯНЕ НА ХИМИЧЕН СЪСТАВ Fe base Al base Pb base Ti base Sn base

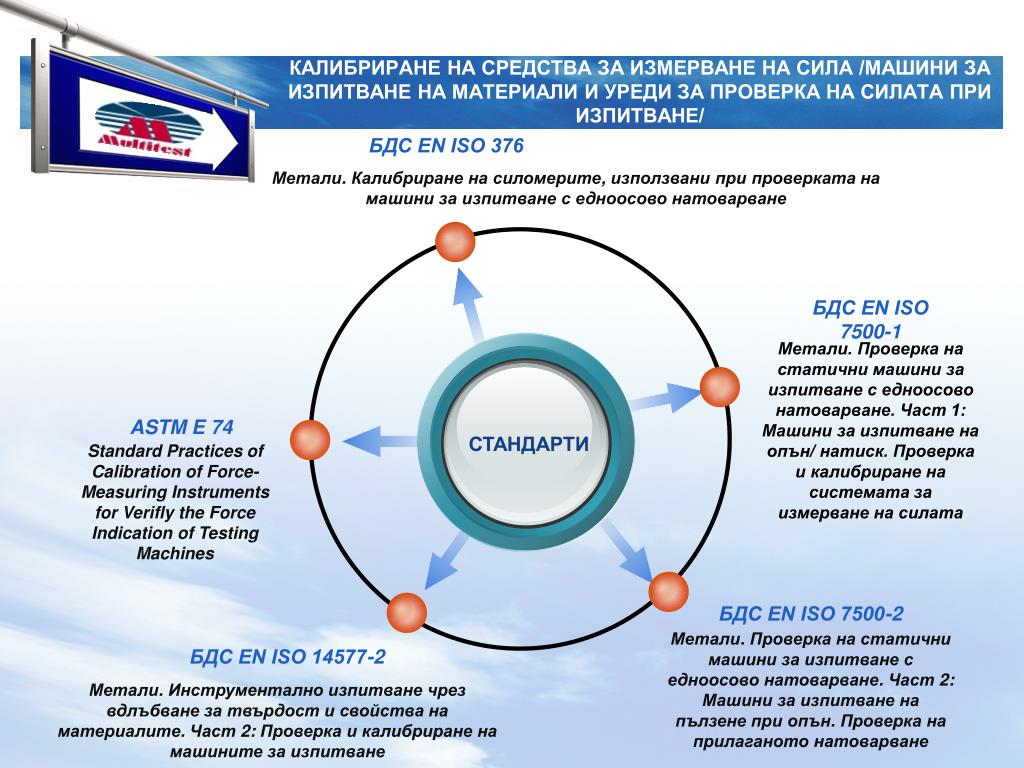

  35. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА СИЛА /МАШИНИ ЗА ИЗПИТВАНЕ НА МАТЕРИАЛИ И УРЕДИ ЗА ПРОВЕРКА НА СИЛАТА ПРИ ИЗПИТВАНЕ/ БДС EN ISO 376 Метали. Калибрираненасиломерите, използваниприпроверкатанамашинизаизпитване с едноосовонатоварване БДС EN ISO 7500-1 Метали. Проверка на статични машини за изпитване с едноосово натоварване. Част 1: Машини за изпитване на опън/ натиск. Проверка и калибриране на системата за измерване на силата ASTM E 74 СТАНДАРТИ Standard Practices of Calibration of Force- Measuring Instruments for Verifly the Force Indication of Testing Machines БДС EN ISO 7500-2 Метали. Проверканастатичнимашинизаизпитване с едноосовонатоварване. Част2: Машинизаизпитваненапълзенеприопън. Проверканаприлаганотонатоварване БДС EN ISO 14577-2 Метали. Инструменталноизпитванечрезвдлъбванезатвърдост и свойстванаматериалите. Част 2: Проверка и калибрираненамашинитезаизпитване

  36. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА СИЛА /МАШИНИ ЗА ИЗПИТВАНЕ НА МАТЕРИАЛИ И УРЕДИ ЗА ПРОВЕРКА НА СИЛАТА ПРИ ИЗПИТВАНЕ/ БДС EN ISO 148-2 Метали. Изпитване на ударно огъване с махален чук по метода на Charpy. Част 2: Проверка на машините за изпитване ASTM E 4 Standard Practices for Force Verification of Testing Machines СТАНДАРТИ БДС EN ISO 6507-2 Метали. Изпитваненатвърдостпо Vickers. Част 2: Проверканамашинитезаизпитване (твърдомери) ASTM E 92 Test Method for Vickers Hardness of Metallic Materials

  37. ТОЧНОСТ ОБХВАТ КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА СИЛА /МАШИНИ ЗА ИЗПИТВАНЕ НА МАТЕРИАЛИ И УРЕДИ ЗА ПРОВЕРКА НА СИЛАТА ПРИ ИЗПИТВАНЕ/ от 0.1 N до 2 MN 2.10-4

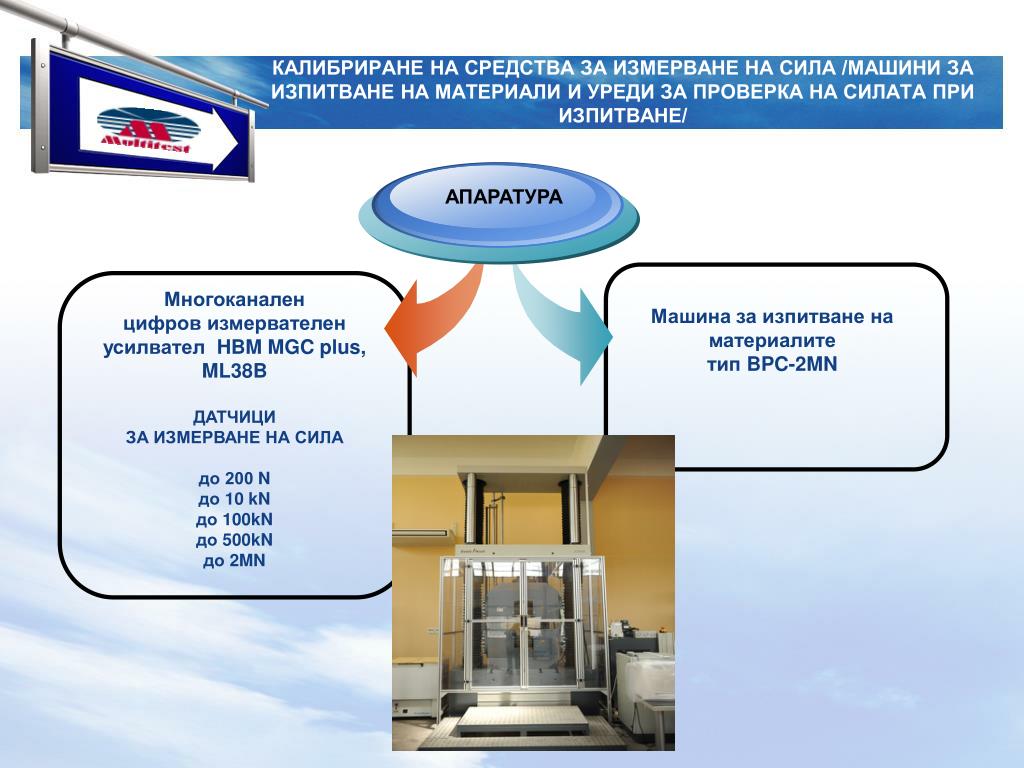

  38. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА СИЛА /МАШИНИ ЗА ИЗПИТВАНЕ НА МАТЕРИАЛИ И УРЕДИ ЗА ПРОВЕРКА НА СИЛАТА ПРИ ИЗПИТВАНЕ/ АПАРАТУРА Многоканален цифров измервателен усилвател HBM MGC plus, ML38B ДАТЧИЦИ ЗА ИЗМЕРВАНЕ НА СИЛА до 200 N до 10 kN до 100kN до 500kN до 2MN Машиназаизпитваненаматериалите тип BPC-2MN

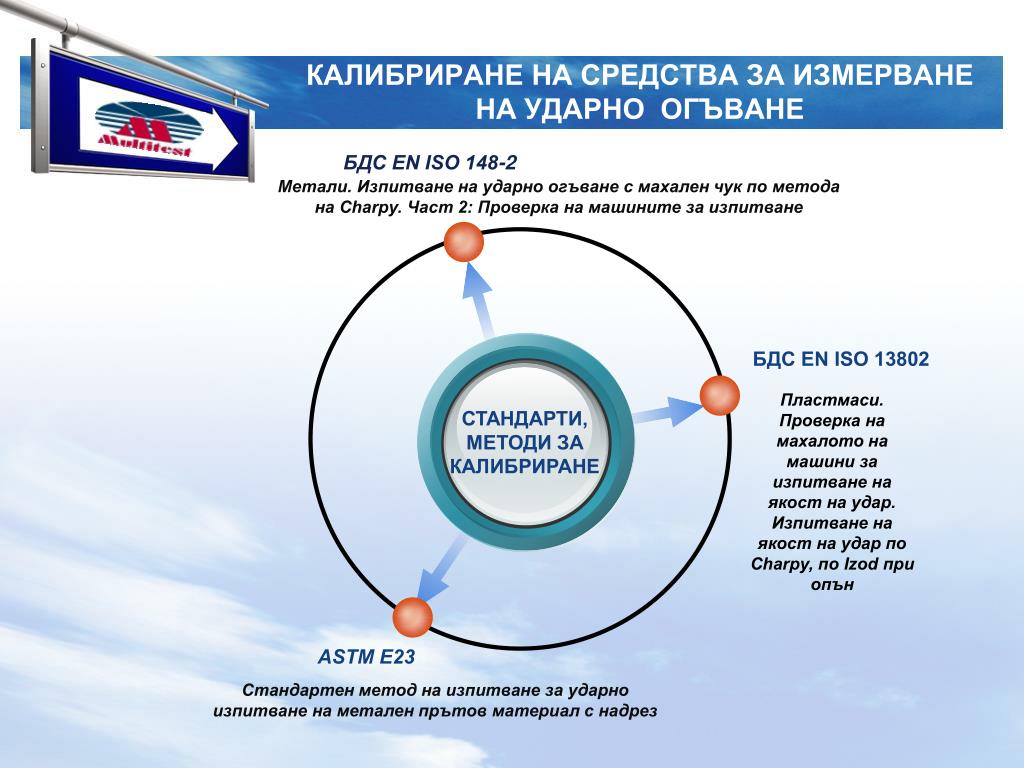

  39. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА УДАРНО ОГЪВАНЕ БДС EN ISO 148-2 Метали. Изпитване на ударно огъване с махален чук по метода на Charpy. Част 2: Проверка на машините за изпитване БДС EN ISO 13802 Пластмаси. Проверка на махалото на машини за изпитване на якост на удар. Изпитване на якост на удар по Charpy, по Izod при опън СТАНДАРТИ, МЕТОДИ ЗА КАЛИБРИРАНЕ АSTM E23 Стандартен метод на изпитване за ударно изпитване на метален прътов материал с надрез

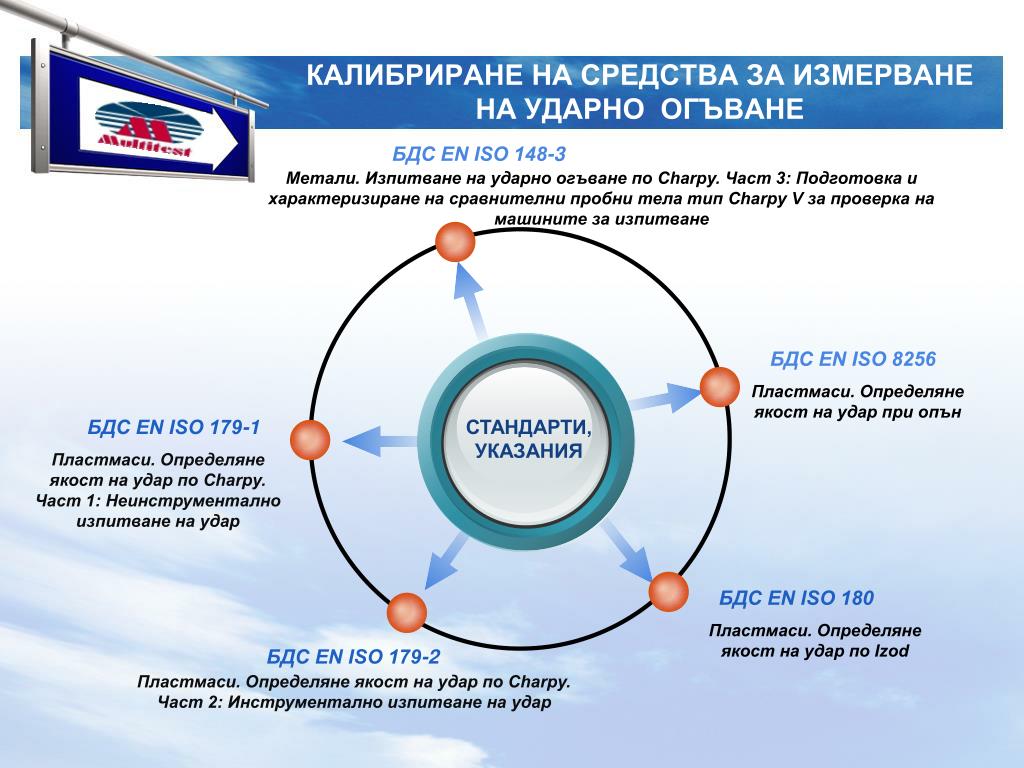

  40. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА УДАРНО ОГЪВАНЕ БДС EN ISO 148-3 Метали. Изпитване на ударно огъване по Charpy. Част 3: Подготовка и характеризиране на сравнителни пробни тела тип Charpy V за проверка на машините за изпитване БДС EN ISO 8256 Пластмаси. Определяне якост на удар при опън БДС EN ISO 179-1 СТАНДАРТИ, УКАЗАНИЯ Пластмаси. Определяне якост на удар по Charpy. Част 1: Неинструментално изпитване на удар БДС EN ISO 180 Пластмаси. Определяне якост на удар по Izod БДС EN ISO 179-2 Пластмаси. Определяне якост на удар по Charpy. Част 2: Инструментално изпитване на удар

  41. ОБХВАТ КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА УДАРНО ОГЪВАНЕ от 0.5 J до 450 J ВЪЗМОЖНОСТ ЗА КАЛИБРИРАНЕ И ИЗМЕРВАНЕ /CMC/ 0.06 %

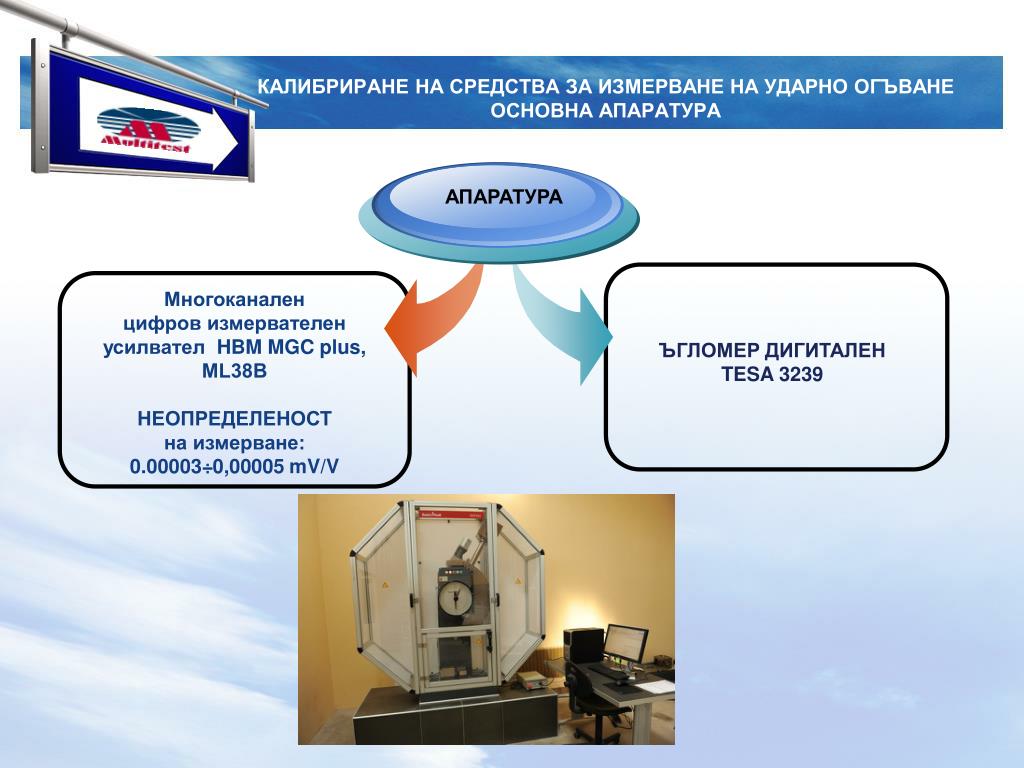

  42. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА УДАРНО ОГЪВАНЕОСНОВНА АПАРАТУРА АПАРАТУРА Многоканален цифров измервателен усилвател HBM MGC plus, ML38В НЕОПРЕДЕЛЕНОСТ на измерване: 0.00003÷0,00005 mV/V ЪГЛОМЕР ДИГИТАЛЕН TESA 3239

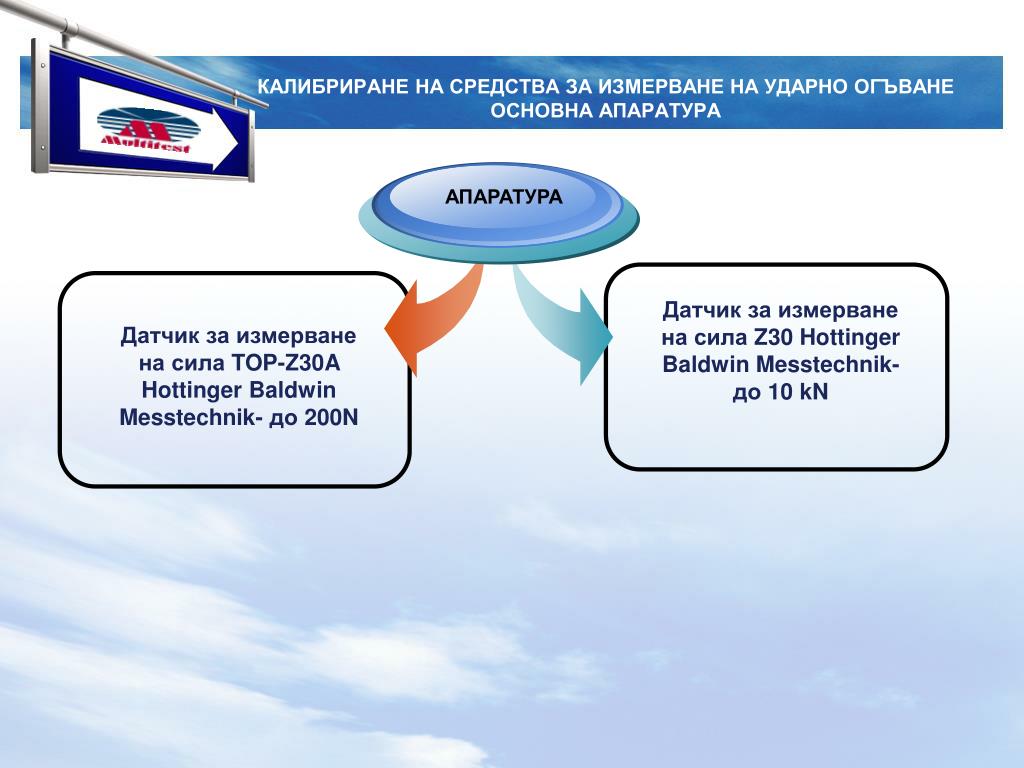

  43. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА УДАРНО ОГЪВАНЕОСНОВНА АПАРАТУРА АПАРАТУРА Датчик за измерване на сила Z30HottingerBaldwinMesstechnik- до 10 kN ДатчикзаизмерваненасилаTOP-Z30A HottingerBaldwinMesstechnik-до200N

  44. КАЛИБРИРАНЕ НА СРЕДСТВА ЗА ИЗМЕРВАНЕ НА УДАРНО ОГЪВАНЕОСНОВНА АПАРАТУРА АПАРАТУРА МИКРОМЕТЪР MAHR ПРАВ ЪГЪЛ 90 ° С ПЕТА, 100 Х 70 mm/GG00
