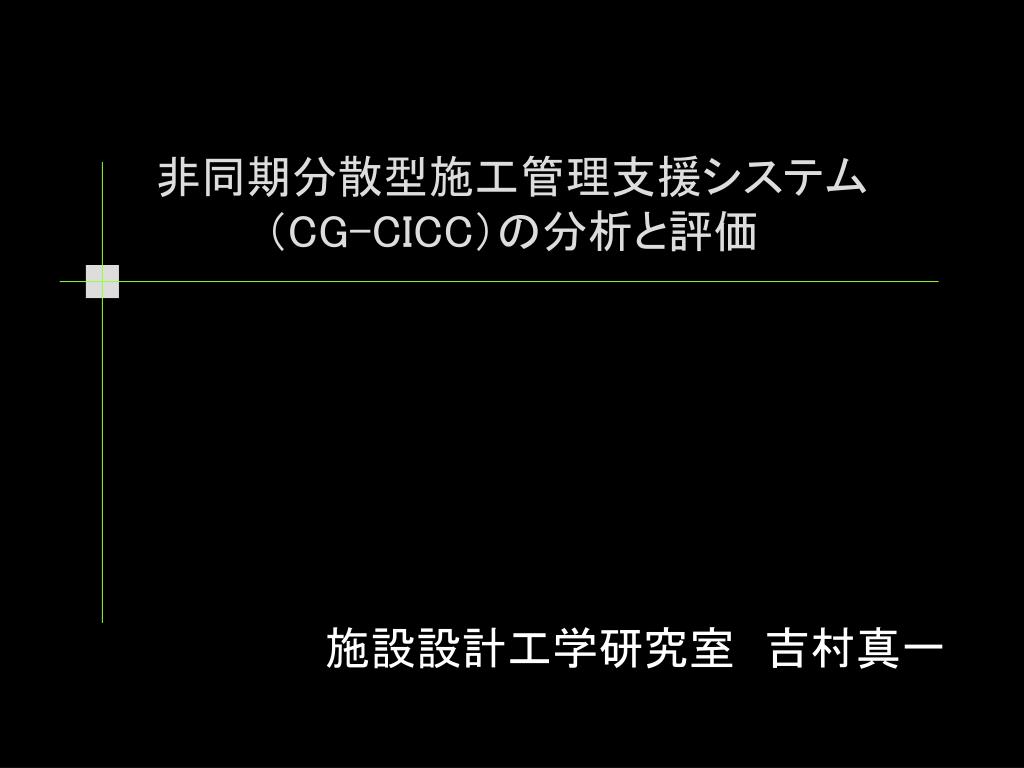

  1. 非同期分散型施工管理支援システム（CG-CICC）の分析と評価非同期分散型施工管理支援システム（CG-CICC）の分析と評価 施設設計工学研究室　吉村真一

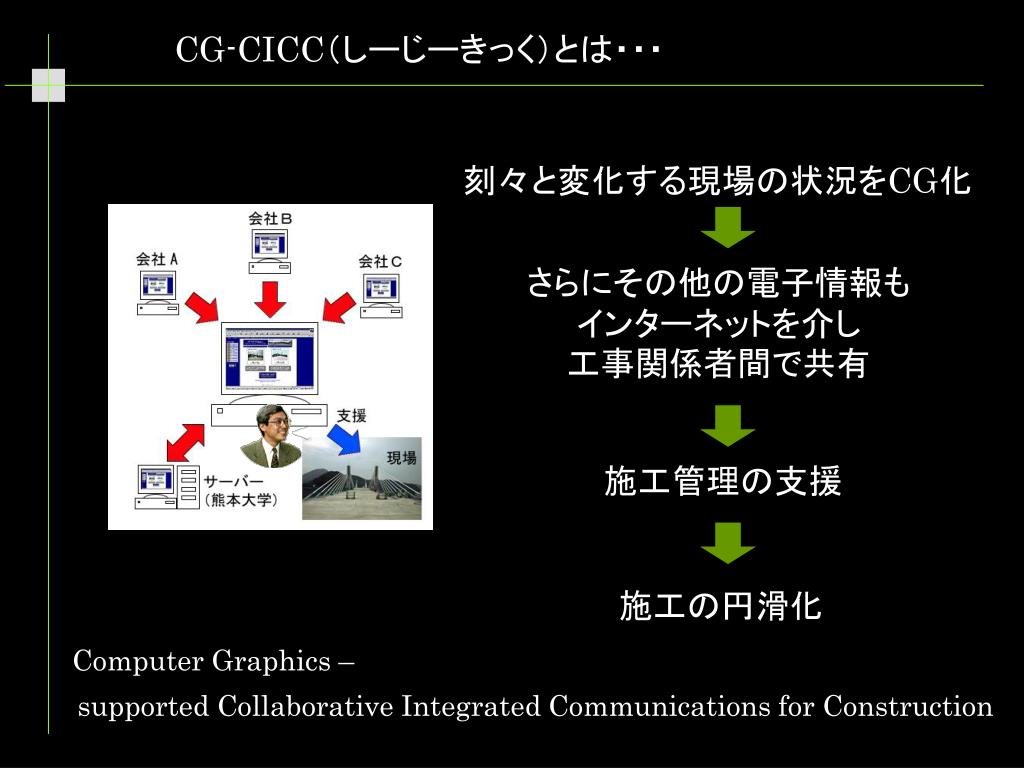

  2. CG-CICC（しーじーきっく）とは・・・ 刻々と変化する現場の状況をCG化 さらにその他の電子情報も インターネットを介し 工事関係者間で共有 施工管理の支援 施工の円滑化 Computer Graphics – supported Collaborative Integrated Communications for Construction

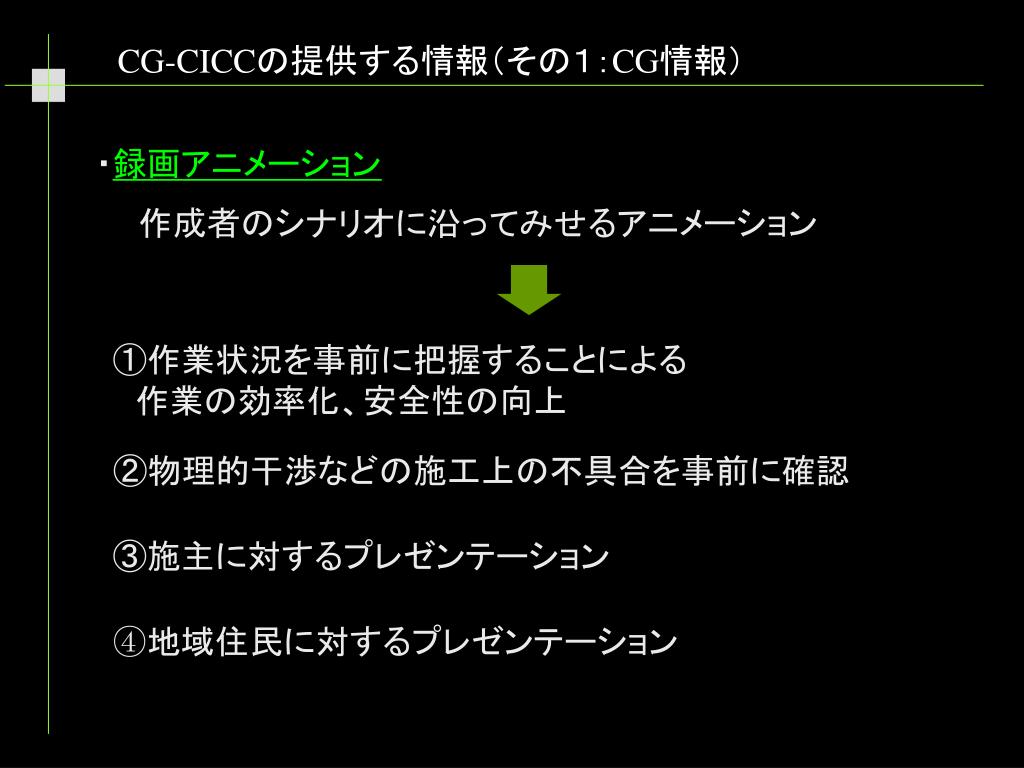

  3. CG-CICCの提供する情報（その１：CG情報） ・録画アニメーション 作成者のシナリオに沿ってみせるアニメーション ①作業状況を事前に把握することによる 　作業の効率化、安全性の向上 ②物理的干渉などの施工上の不具合を事前に確認 ③施主に対するプレゼンテーション ④地域住民に対するプレゼンテーション

  4. CG-CICCの提供する情報（その１：CG情報） ・リアルタイムアニメーション インタラクティブなアニメーション （ユーザーが仮想空間内を移動すること 　により変化するアニメーション） 工程の３次元化 ・現場技術者にとっての視点 コミュニケーション型 行政 ・発注者にとっての視点 ・地域住民にとっての視点 工事の把握

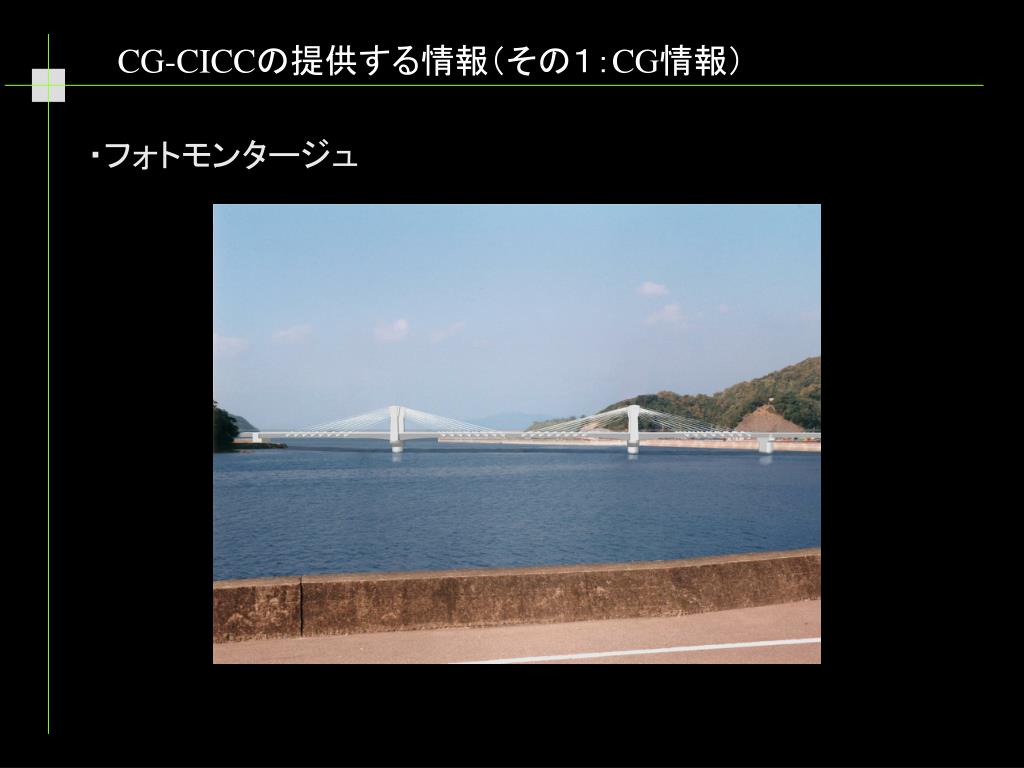

  5. CG-CICCの提供する情報（その１：CG情報） ・フォトモンタージュ

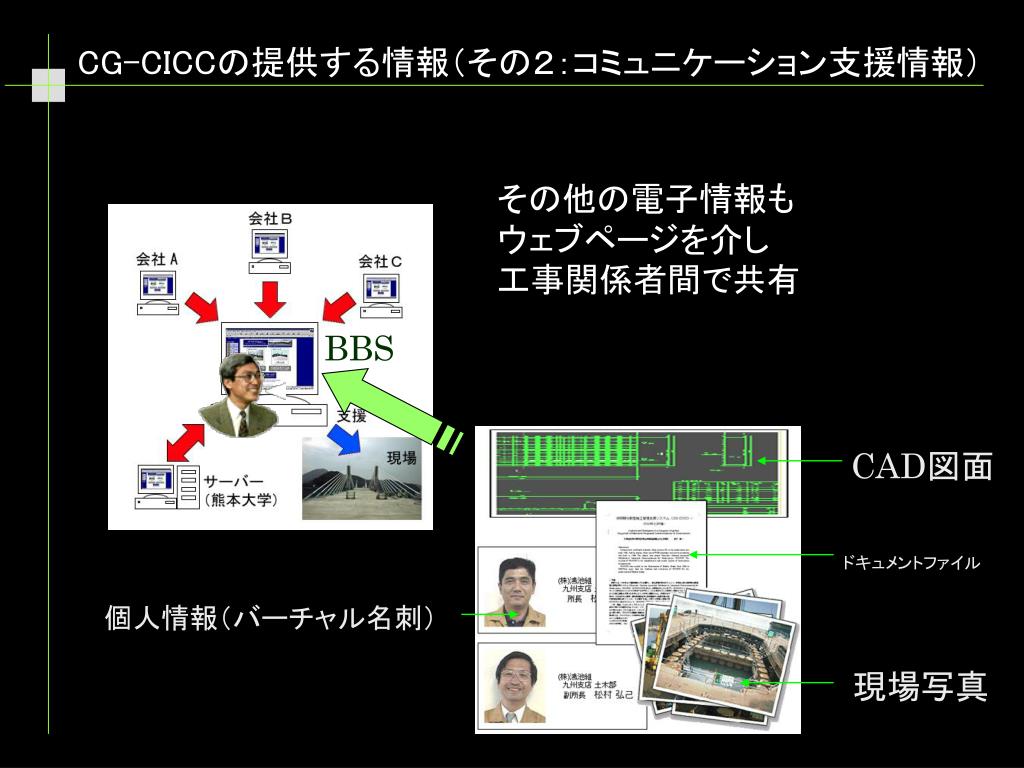

  6. CAD図面 ドキュメントファイル 個人情報（バーチャル名刺） 現場写真 CG-CICCの提供する情報（その２：コミュニケーション支援情報） その他の電子情報も ウェブページを介し 工事関係者間で共有 BBS

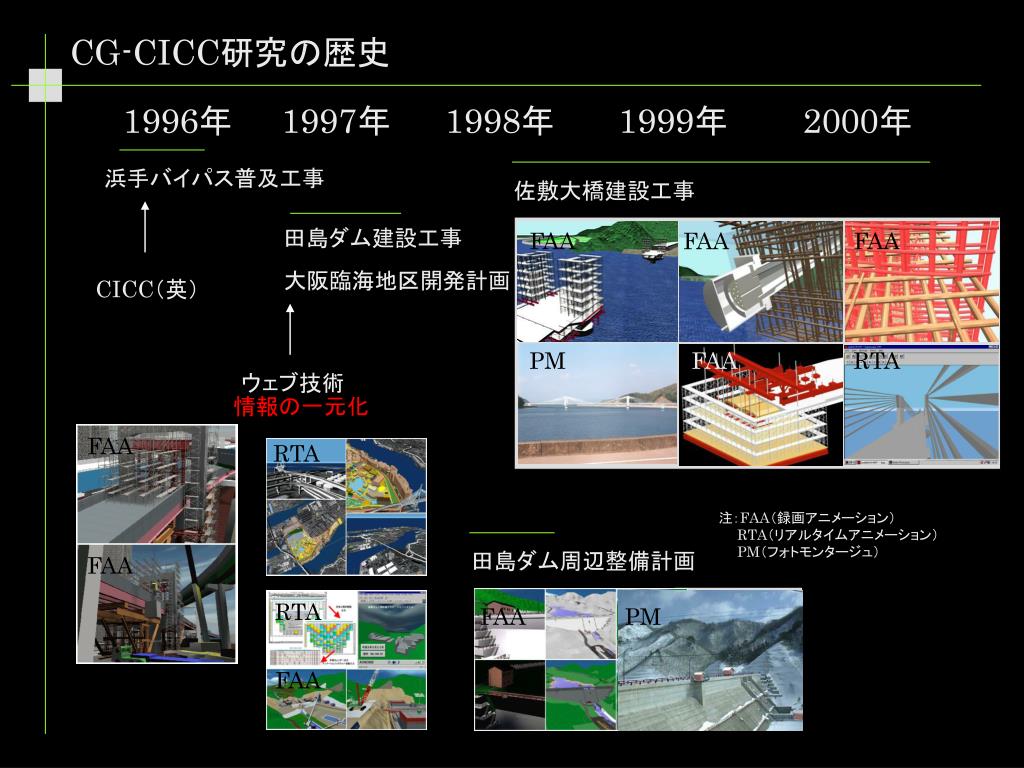

  7. FAA FAA FAA PM FAA RTA FAA RTA FAA RTA FAA PM FAA CG-CICC研究の歴史 1996年 1997年 1998年 1999年 2000年 浜手バイパス普及工事 佐敷大橋建設工事 田島ダム建設工事 大阪臨海地区開発計画 CICC（英） ウェブ技術 情報の一元化 注：FAA（録画アニメーション） RTA（リアルタイムアニメーション） PM（フォトモンタージュ） 田島ダム周辺整備計画

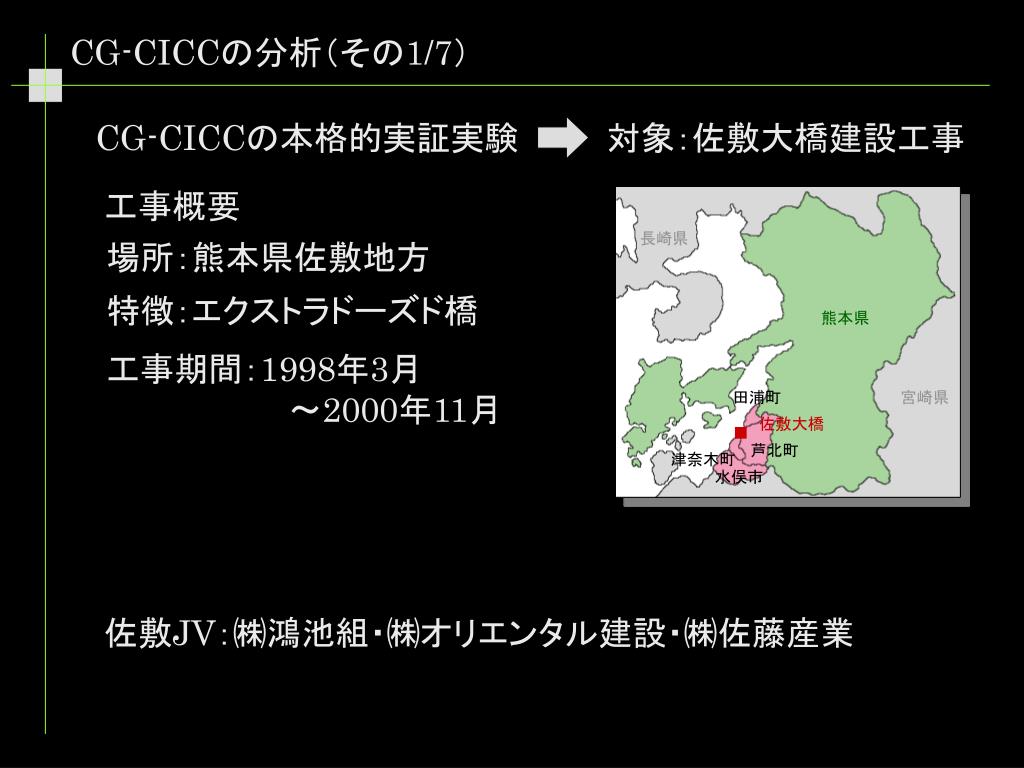

  8. CG-CICCの分析（その1/7） CG-CICCの本格的実証実験 対象：佐敷大橋建設工事 工事概要 場所：熊本県佐敷地方 特徴：エクストラドーズド橋 工事期間：1998年3月 　　　　　　　　～2000年11月 佐敷JV：㈱鴻池組・㈱オリエンタル建設・㈱佐藤産業

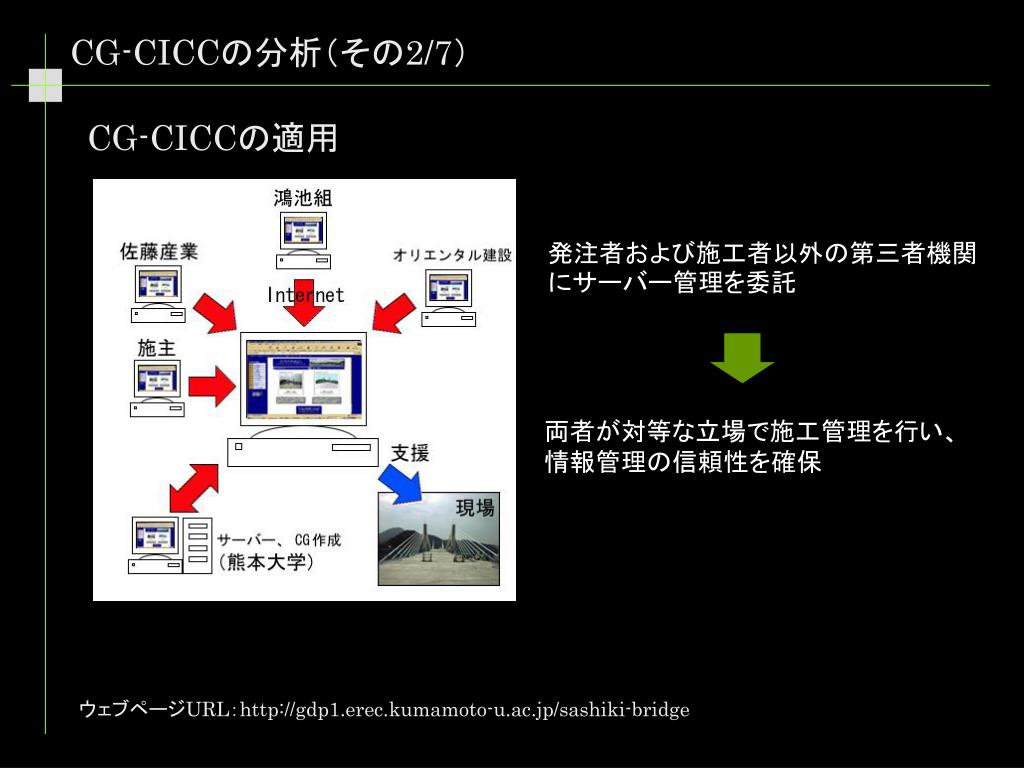

  9. CG-CICCの分析（その2/7） CG-CICCの適用 発注者および施工者以外の第三者機関にサーバー管理を委託 両者が対等な立場で施工管理を行い、 情報管理の信頼性を確保 ウェブページURL：http://gdp1.erec.kumamoto-u.ac.jp/sashiki-bridge

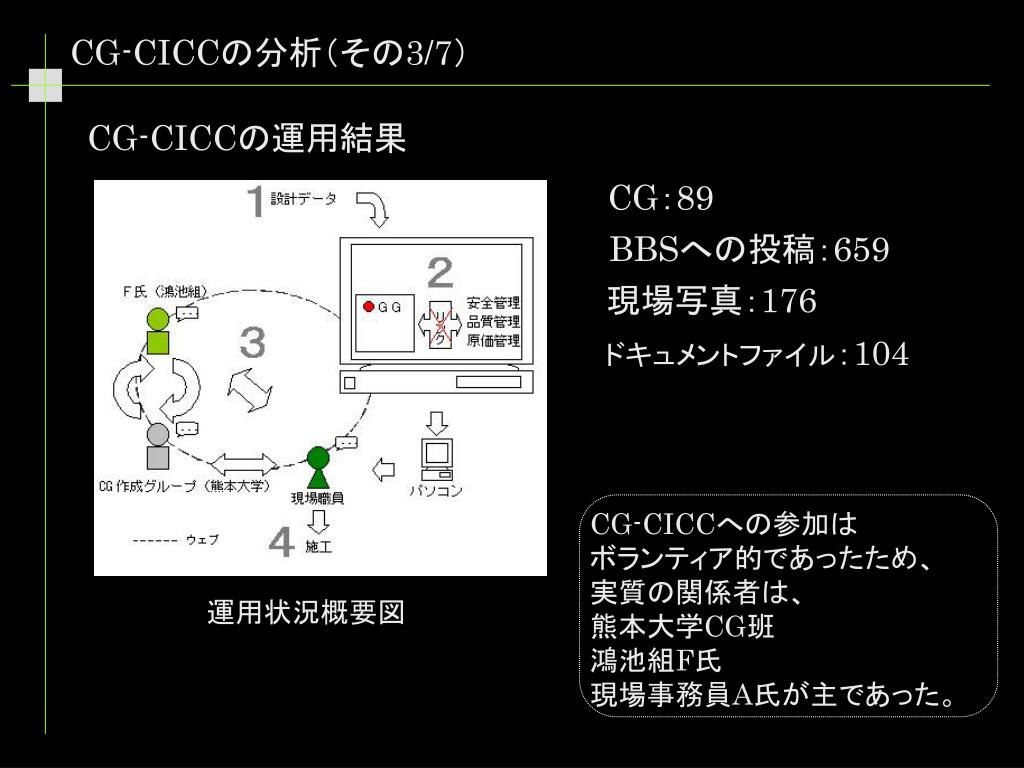

  10. CG-CICCの分析（その3/7） CG-CICCの運用結果 CG：89 BBSへの投稿：659 現場写真：176 ドキュメントファイル：104 CG-CICCへの参加は ボランティア的であったため、 実質の関係者は、 熊本大学CG班 鴻池組F氏 現場事務員A氏が主であった。 運用状況概要図

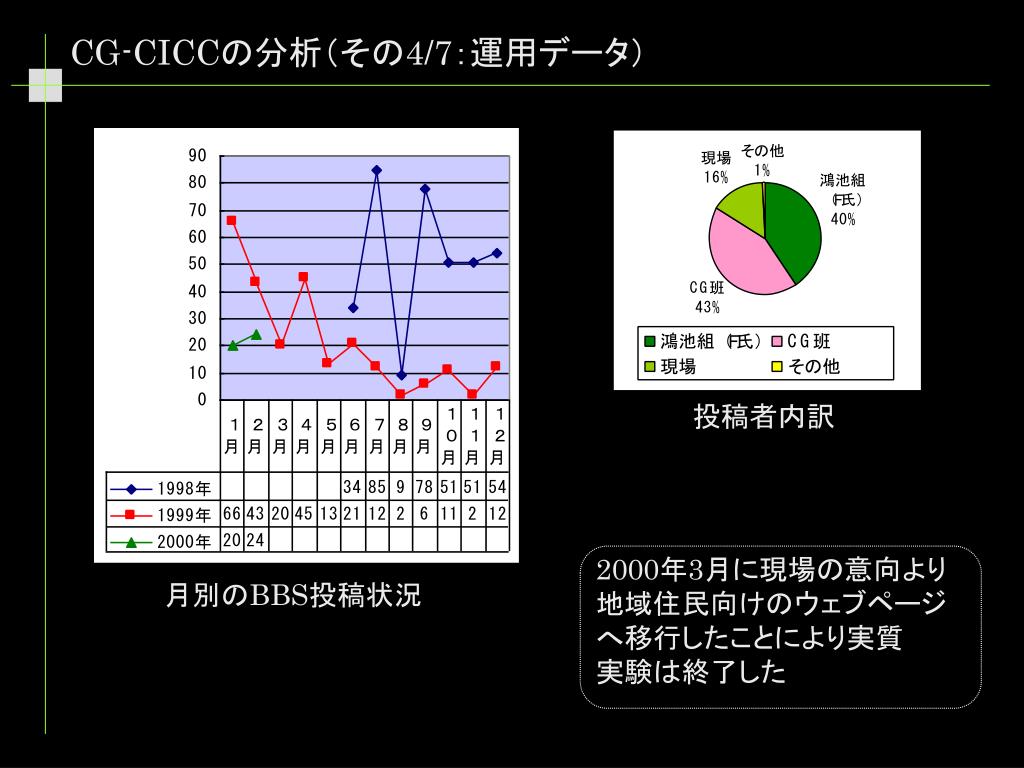

  11. CG-CICCの分析（その4/7：運用データ） 投稿者内訳 2000年3月に現場の意向より 地域住民向けのウェブページ へ移行したことにより実質 実験は終了した 月別のBBS投稿状況

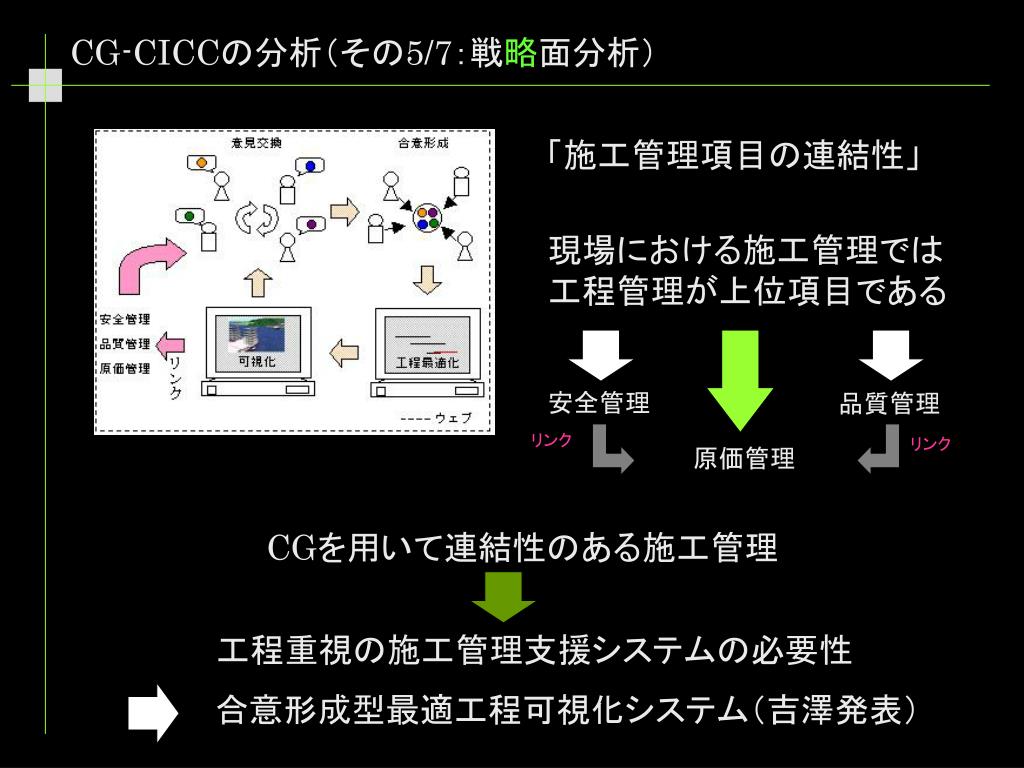

  12. CG-CICCの分析（その5/7：戦略面分析） 「施工管理項目の連結性」 現場における施工管理では 工程管理が上位項目である 安全管理 品質管理 リンク リンク 原価管理 CGを用いて連結性のある施工管理 工程重視の施工管理支援システムの必要性 合意形成型最適工程可視化システム（吉澤発表）

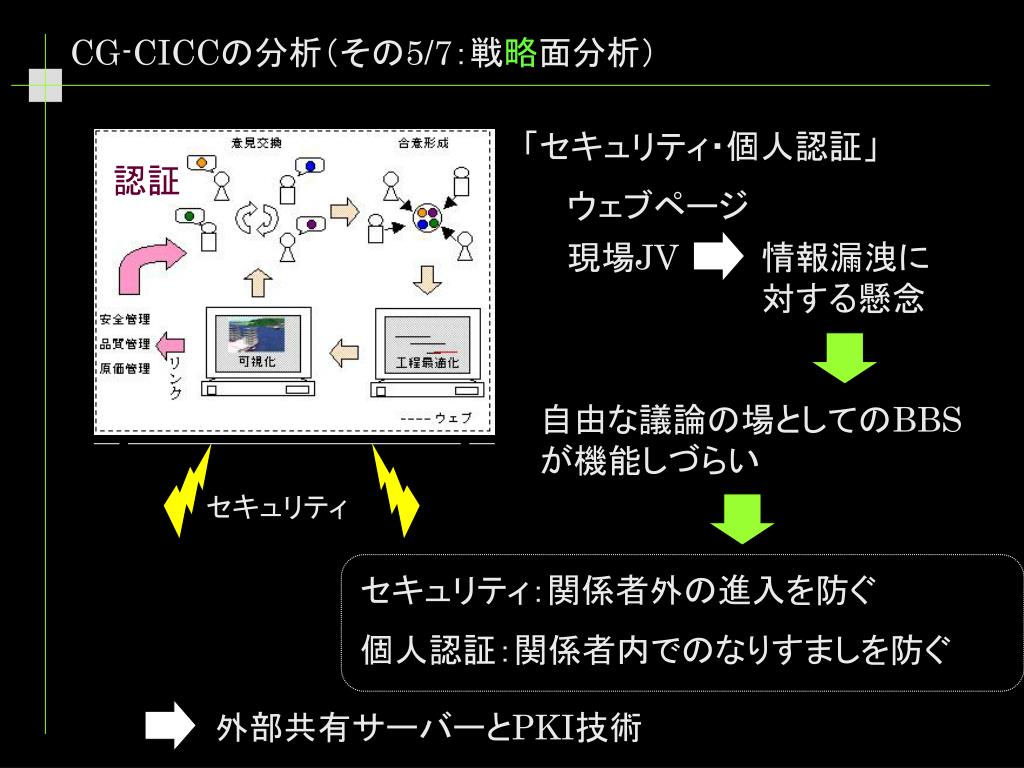

  13. CG-CICCの分析（その5/7：戦略面分析） 「セキュリティ・個人認証」 認証 ウェブページ 現場JV 情報漏洩に 対する懸念 自由な議論の場としてのBBS が機能しづらい セキュリティ セキュリティ：関係者外の進入を防ぐ 個人認証：関係者内でのなりすましを防ぐ 外部共有サーバーとPKI技術

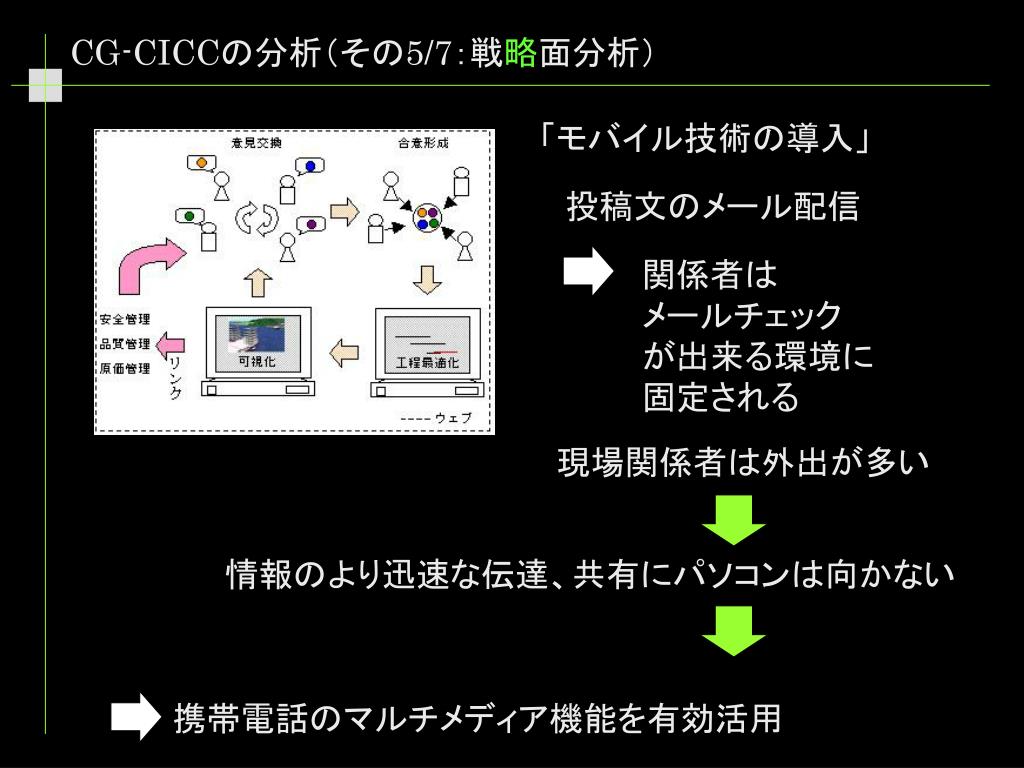

  14. CG-CICCの分析（その5/7：戦略面分析） 「モバイル技術の導入」 投稿文のメール配信 関係者は メールチェック が出来る環境に 固定される 現場関係者は外出が多い 情報のより迅速な伝達、共有にパソコンは向かない 携帯電話のマルチメディア機能を有効活用

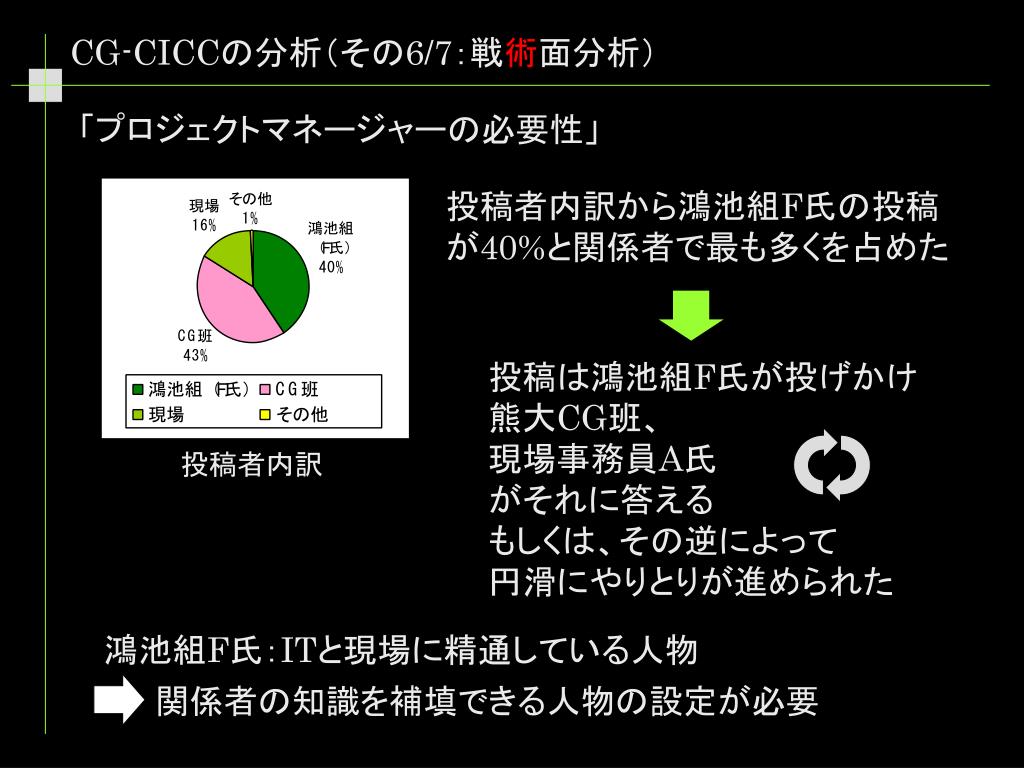

  15. CG-CICCの分析（その6/7：戦術面分析） 「プロジェクトマネージャーの必要性」 投稿者内訳から鴻池組F氏の投稿 が40%と関係者で最も多くを占めた 投稿は鴻池組F氏が投げかけ 熊大CG班、 現場事務員A氏 がそれに答える もしくは、その逆によって 円滑にやりとりが進められた 投稿者内訳 鴻池組F氏：ITと現場に精通している人物 関係者の知識を補填できる人物の設定が必要

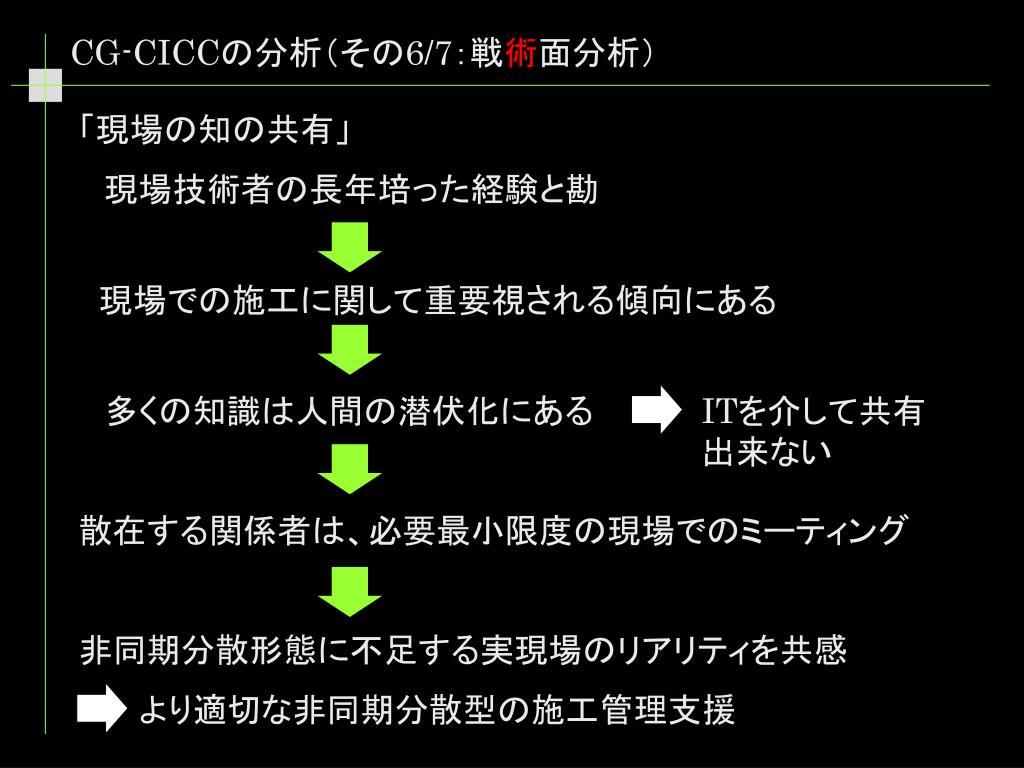

  16. CG-CICCの分析（その6/7：戦術面分析） 「現場の知の共有」 現場技術者の長年培った経験と勘 現場での施工に関して重要視される傾向にある 多くの知識は人間の潜伏化にある ITを介して共有 出来ない 散在する関係者は、必要最小限度の現場でのミーティング 非同期分散形態に不足する実現場のリアリティを共感 より適切な非同期分散型の施工管理支援

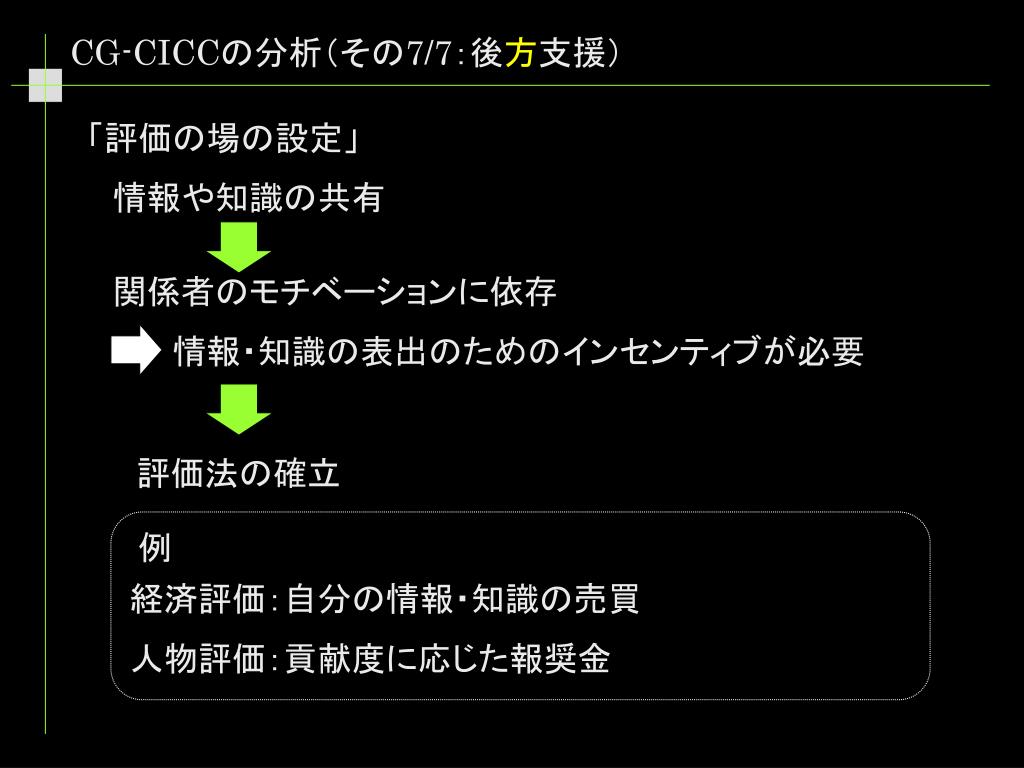

  17. CG-CICCの分析（その7/7：後方支援） 「評価の場の設定」 情報や知識の共有 関係者のモチベーションに依存 情報・知識の表出のためのインセンティブが必要 評価法の確立 例 経済評価：自分の情報・知識の売買 人物評価：貢献度に応じた報奨金

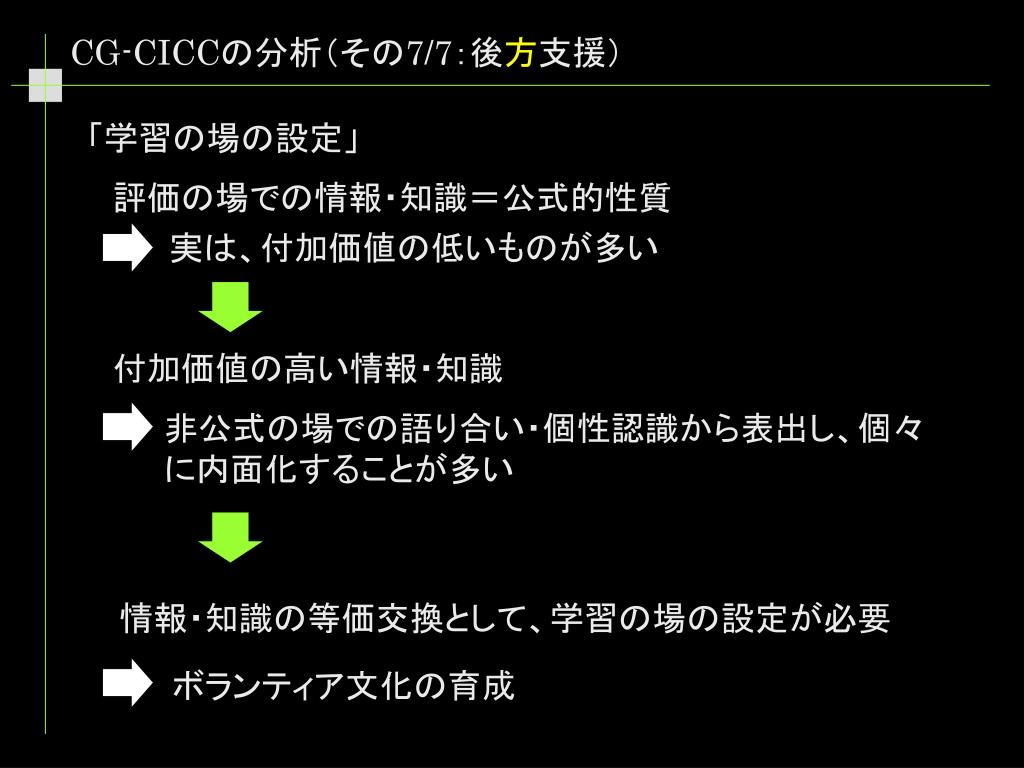

  18. CG-CICCの分析（その7/7：後方支援） 「学習の場の設定」 評価の場での情報・知識＝公式的性質 実は、付加価値の低いものが多い 付加価値の高い情報・知識 非公式の場での語り合い・個性認識から表出し、個々 に内面化することが多い 情報・知識の等価交換として、学習の場の設定が必要 ボランティア文化の育成

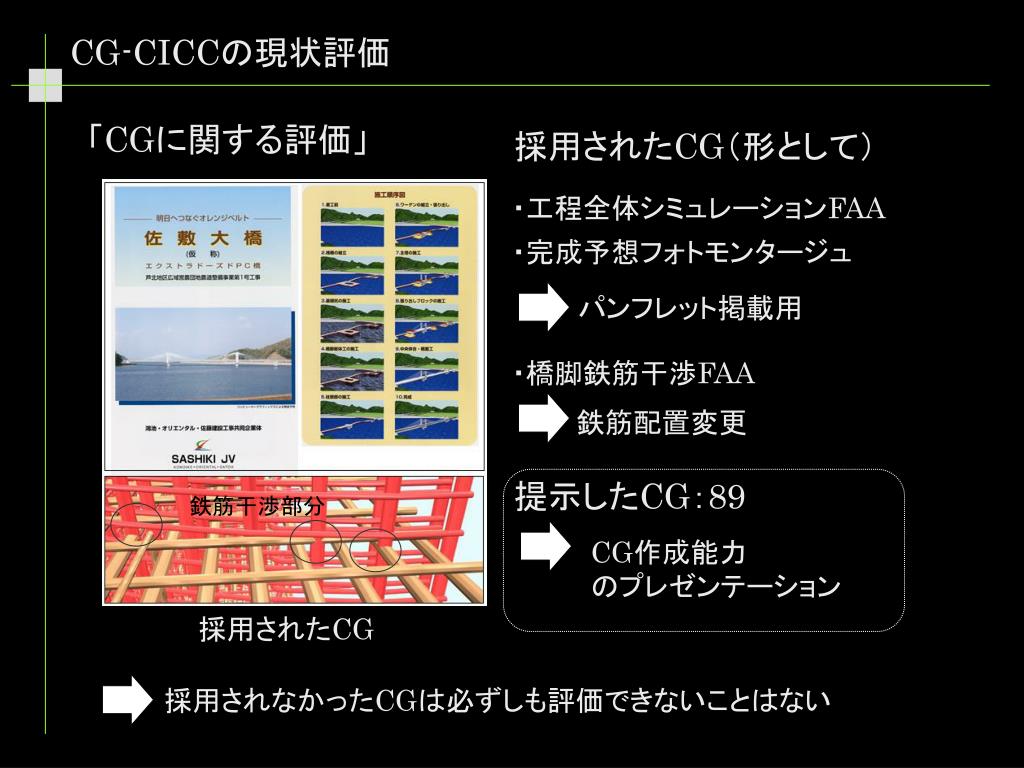

  19. 鉄筋干渉部分 採用されたCG CG-CICCの現状評価 「CGに関する評価」 採用されたCG（形として） ・工程全体シミュレーションFAA ・完成予想フォトモンタージュ パンフレット掲載用 ・橋脚鉄筋干渉FAA 鉄筋配置変更 提示したCG：89 CG作成能力 のプレゼンテーション 採用されなかったCGは必ずしも評価できないことはない

  20. 現状のCG-CICCにはプロジェクト思想が抜けていた現状のCG-CICCにはプロジェクト思想が抜けていた CG-CICCの現状評価 「プロジェクトとしての評価」 「プロジェクトとしての評価」 目的の明確性 システムデザインに改善必要 最適要員による構成 学習する事で達成 セキュリティ・評価の場 は無かった 自由な議論の場 モバイル技術の導入が必要 PDCAサイクルの循環 臨時性 プロジェクトマネージャの宣言が必要

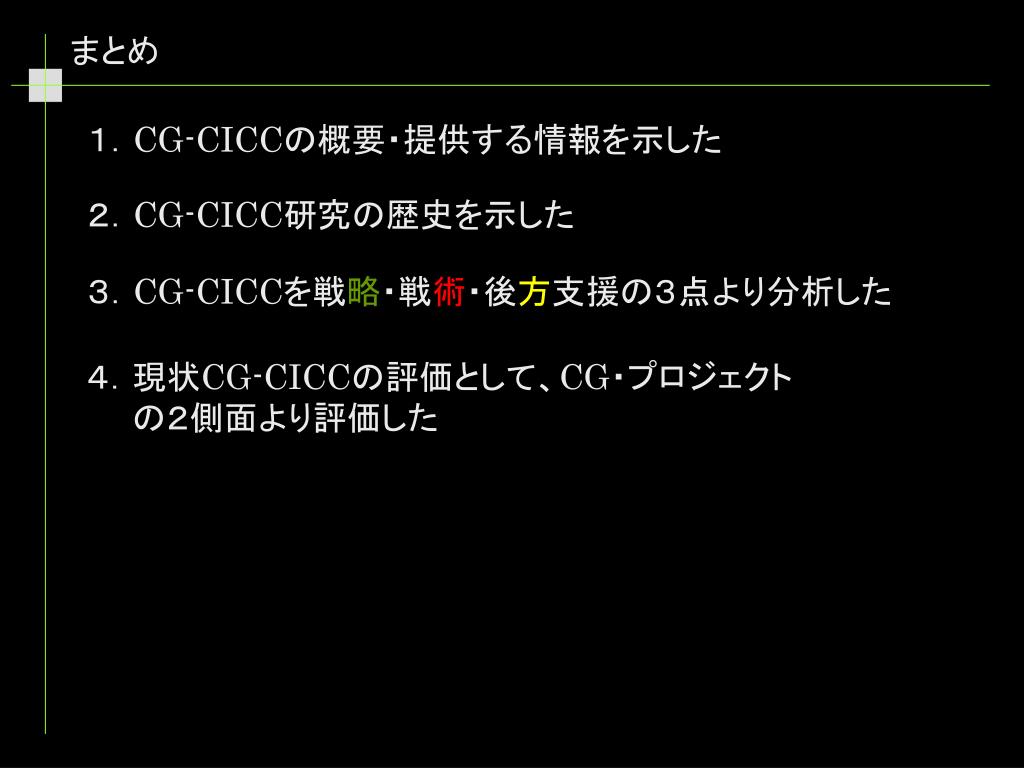

  21. まとめ まとめ １．CG-CICCの概要・提供する情報を示した ２．CG-CICC研究の歴史を示した ３．CG-CICCを戦略・戦術・後方支援の３点より分析した ４．現状CG-CICCの評価として、CG・プロジェクト 　　の２側面より評価した
