  1. 系統操作流程

  2. 系統操作流程 1.於建築執照申請書表系統輸入建築地址

  3. 系統操作流程 『』 2.執行套繪電子化作業

  4. 系統操作流程-功能說明 操作手冊 可連結至地籍套匯電子檔繳交操作手冊

  5. 系統操作流程-功能說明 地號表 執行地號表功能，可確定使用地號是否建檔完整

  6. 系統操作流程-功能說明 取圖作業-帳號申請 執行取圖作業功能，就可下載地籍圖 ”第一次”使用本系統，請點選『新申請』

  7. 系統操作流程-功能說明 • 取圖作業-帳號申請 輸入基本資料，請務必詳實填列身分證號與電子郵件 • 一個身分證只能申請一組系統使用帳號 • 電子郵件請務必已收到郵件為主

  8. 系統操作流程-功能說明 取圖作業 執行取圖作業功能，就可下載地籍圖 輸入使用帳號密碼

  9. 系統操作流程-功能說明 取圖作業 可設定地籍圖產出範圍，單位為公尺 點選「下載」

  10. 系統操作流程-功能說明 • 取圖狀態查詢 欲查詢地籍圖產出狀況， 取圖約10分鐘後 可執行「取圖狀態查詢」 輸入系統使用帳號密碼後，可查詢該「取圖批號」之地籍圖申請狀態

  11. 系統操作流程-功能說明 • 取圖狀態查詢 可查詢取圖狀態是否為已處理或是尚未處理 查詢申請地號的地籍圖是否產出

  12. 系統操作流程-功能說明 • 或到登錄之EMAIL收信,取圖作業 取圖作業的『取圖批號』跟系統郵件的『取圖批號』一致 系統寄發信件內容如下圖所示，DXF格式為AutoCAD R12 ※QCAD98、QCAD2002 請用有_E.dxf （Ex：099M221022_E.dxf）

  13. 繪圖流程

  14. 繪圖流程 • ※QCAD98、QCAD2002 請用有_E.dxf • （Ex：099M221022_E.dxf） 點選您所下載的檔案中， 以取圖批號所命名之DXF檔 ※QCAD98、QCAD2002 請用有_E.dxf （Ex：099M221022_E.dxf）

  15. 繪圖流程 • (二)定位申請地號位置 可使用「檢視」「縮放」「實際範圍」（指令：z(按enter)、e(按enter)），進行圖面放大

  16. 繪圖流程 • (三)繪製套繪圖 1.依系統規範圖層來繪製建築物套繪圖 ※請勿變更線型 ※於存檔前請將所有圖層開啟

  17. 繪圖流程 2.除了建築線,繪製圖時需使用聚合線（指令：PL）

  18. 繪圖流程 ※一次將所有聚合線閉合 全部選取，右鍵＞性質＞聚合線＞閉合-是

  19. 繪圖流程 4.將檔案另存為AutoCAD R12格式之*.dxf檔案

  20. 繪圖流程-製作主辦審核之建築物套繪圖 製作主辦審核之建築物套繪圖 ※套上圖框，依需求加註相關備註， 以描圖紙列印

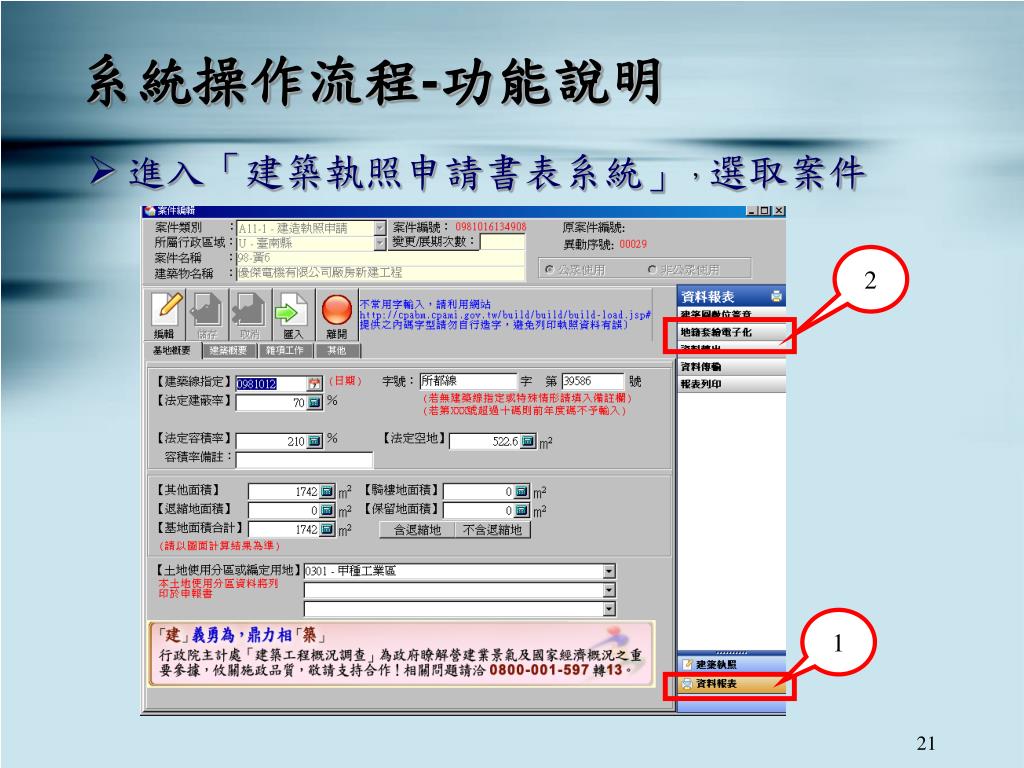

  21. 系統操作流程-功能說明 • 進入「建築執照申請書表系統」，選取案件 2 1

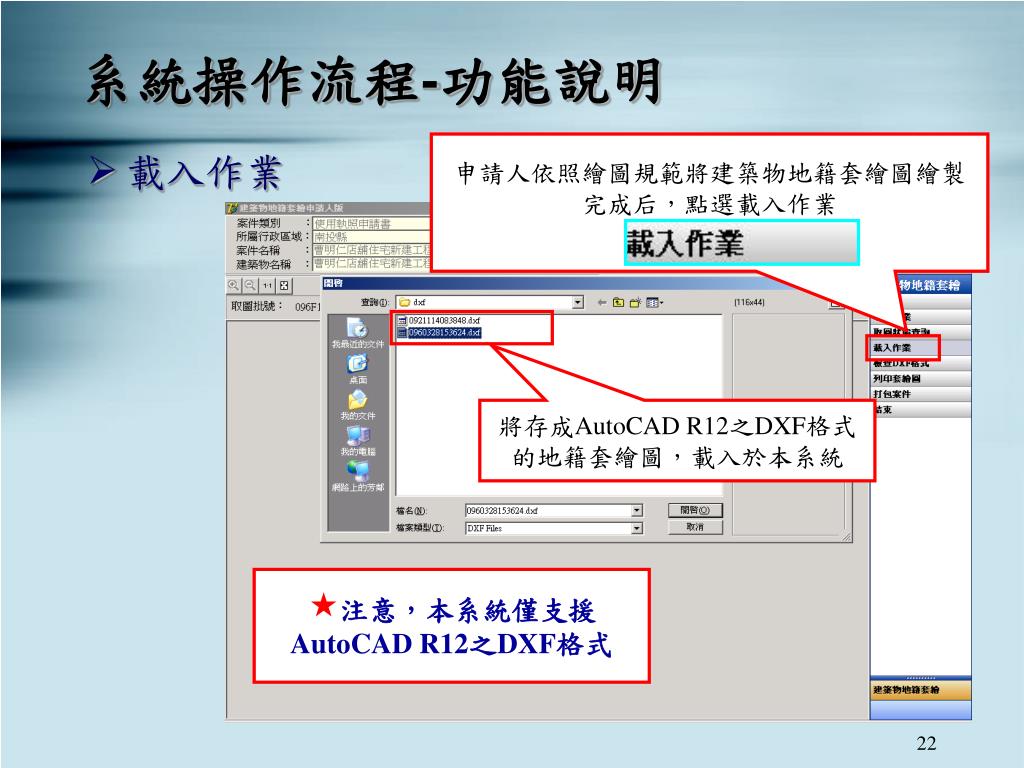

  22. 系統操作流程-功能說明 • 載入作業 申請人依照繪圖規範將建築物地籍套繪圖繪製完成后，點選載入作業 將存成AutoCAD R12之DXF格式的地籍套繪圖，載入於本系統 • 注意，本系統僅支援AutoCAD R12之DXF格式

  23. 系統操作流程-功能說明 • 圖檔檢查作業-符合 檢查繪製之建築物地籍套繪圖符合圖層規範的樣式(顏色黑色) 載入地籍套繪圖後，檢查所繪製之建築物地籍套繪圖是否符合圖層規範

  24. 系統操作流程-功能說明 載入地籍套繪圖後，檢查所繪製之建築物地籍套繪圖是否符合圖層規範 • 圖檔檢查作業-不符合 檢查繪製之建築物地籍套繪圖未符合圖層規範的樣式(顏色紅色) 1.檢查項目如下： • 不可改變圖層名稱 • 圖層不可用線畫 • 不可有未封閉線條 • 2.若無法通過檢查，將禁止使用「打包作業」，請修正後，重新執行「載入作業」，再進行圖檔檢查

  25. 系統操作流程-功能說明 打包案件 執行打包案件，可上將檔案另存新檔或上傳至縣市政府主機 執行打包案件，可上將檔案另存新檔或上傳至縣市政府主機 執行打包案件，可上將檔案另存新檔或上傳至縣市政府主機

  26. 系統操作流程-功能說明 • 打包案件 列印上傳成功單據

  27. 常見問題 • 無法取得地籍圖 • 狀況1：新分割或合併之地號 • 解決方式：以整編前地號下載或下載鄰近地號後，自行將整編後地號繪製到基地範圍圖層中 • 狀況2：主管機關圖資不全，找不到地籍圖 • 解決方式：請下載空白地籍圖檔,繪製建築物套繪圖,並郵寄至工務處建管科（engb32@ms1.tainan.gov.tw） • 連照送件時，請將所有申請執照繪製於同一張圖檔

  28. 系統諮詢網站http://cpabm.cpami.gov.tw ‧傳真：(02)2731-4542 ‧電話：(02)8771-3258 ‧ e-Mail：cipei@cpami.gov.tw
