第九章屋面与防水工程

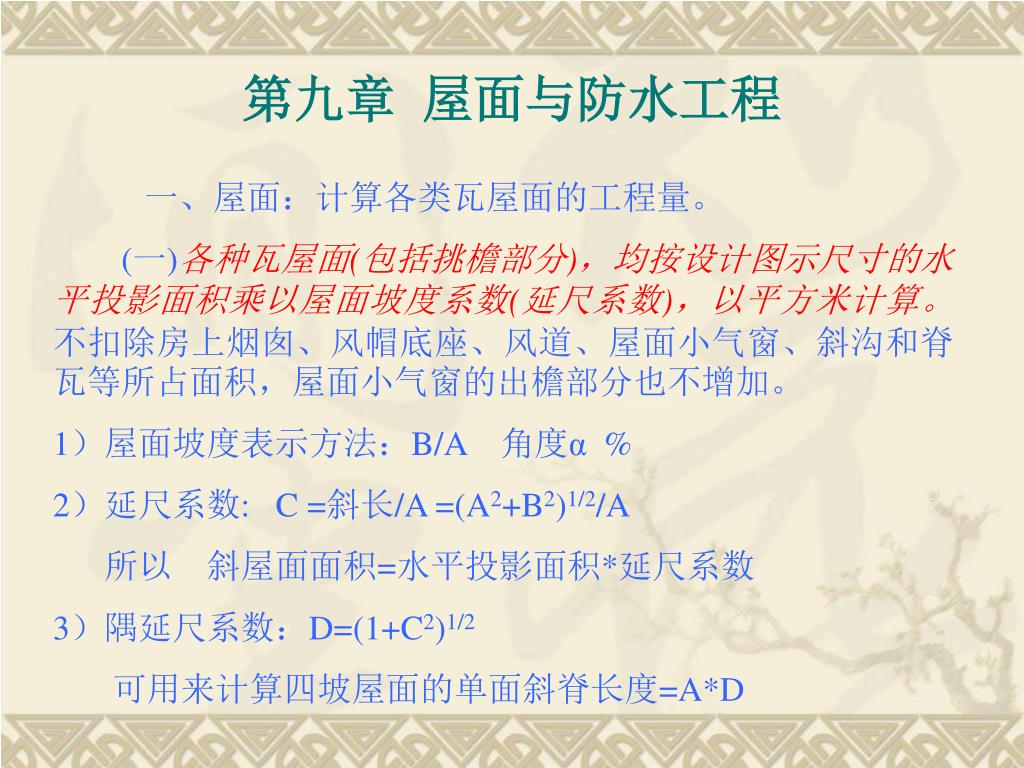

第九章屋面与防水工程 一、屋面：计算各类瓦屋面的工程量。 (一)各种瓦屋面(包括挑檐部分)，均按设计图示尺寸的水平投影面积乘以屋面坡度系数(延尺系数)，以平方米计算。不扣除房上烟囱、风帽底座、风道、屋面小气窗、斜沟和脊瓦等所占面积，屋面小气窗的出檐部分也不增加。 1）屋面坡度表示方法：B/A 角度α % 2）延尺系数: C =斜长/A =(A2+B2)1/2/A 所以斜屋面面积=水平投影面积*延尺系数 3）隅延尺系数：D=(1+C2)1/2 可用来计算四坡屋面的单面斜脊长度=A*D

风帽底座 风道

坡屋面 表示方法：（1）用屋顶的高度与屋顶的跨度之比（简称高跨比）表示：即H／L。（2）用屋顶的高度与屋顶的半跨之比（简称坡度）表示：即i＝H／（3）用屋面的斜面与水平面的夹角（θ）表示。

坡度系数表

注：1、A＝A’，且S＝0时，为等两坡屋面； A＝A’＝S时，为等四坡屋面； 2、屋面斜铺面积＝屋面水平投影面积×C； 3、等四坡屋面斜脊长度：A×D。若已知坡度角α不在定额屋面坡度系数表中时，则利用C=1／COSα公式，直接计算出延尺系数C；或利用公式C=[(A2+B2)1/2]／A，直接计算出延尺系数C。

例如：斜坡高度B=1.8ｍ，水平长A=4.2ｍ，则B／A=0.4286，不在定额屋面坡度系数表中，例如：斜坡高度B=1.8ｍ，水平长A=4.2ｍ，则B／A=0.4286，不在定额屋面坡度系数表中，计算C=[(4.22+1.82) 1/2]／4.2=1.088 隅延尺系数D按下式计算：D=(1+C2) ½ 隅延尺系数D可用于计算四坡屋面斜脊长度斜脊长=斜坡水平长×D

例：某四坡水屋面平面如图，设计屋面坡度0.5，计算斜面积、斜脊长 正脊长。屋面坡度=B／A=0.5，查屋面坡度系数表得C=1.118，屋面斜面积=(50+0.6×2) ×(18+0.6×2) ×1.118=1099.04ｍ2 查屋面坡度系数表得D=1.5，单面斜脊长=A×D=9.6×1.5=14.4ｍ，斜脊总长：4 ×14.4=57.6m 正脊长度=（50+0.6 ×2）-9.6*2=32m

某工程如图6－1所示，屋面板上铺水泥大瓦，计算工程量。某工程如图6－1所示，屋面板上铺水泥大瓦，计算工程量。图6－1 解：瓦屋面工程量＝（6.00＋0.24＋0.12×2）×(3.6×4＋0.24)×1.118＝106.06ｍ2

二、防水 (—)屋面防水:按设计图示尺寸的水平投影面积乘以坡度系数，以平方米计算. 不扣除房上烟囱、风帽底座、风道和屋面小气窗等所占面积，屋面的女儿墙、伸缩缝和天窗等处的弯起部分，按设计图示尺寸并入屋面工程量内计算；设计无规定时，伸缩缝、女儿墙的弯起部分按250ｍｍ计算，天窗弯起部分按500ｍｍ计算。坡屋面防水工程量＝斜铺面积＋弯起部分面积 =设计总长度×总宽度×延尺系数＋弯起部分面积平屋面防水面积=水平投影面积＋弯起部分面积

本章定额中屋面防水，坡屋面工程量按斜铺面积加弯起部分；平屋面工程量按水平投影面积加弯起部分，坡度小于1／30的屋面均按平屋面计算。卷材铺设时的搭接、防水薄弱处的附加层，均包括在定额内，其工程量不单独计算。本章定额中屋面防水，坡屋面工程量按斜铺面积加弯起部分；平屋面工程量按水平投影面积加弯起部分，坡度小于1／30的屋面均按平屋面计算。卷材铺设时的搭接、防水薄弱处的附加层，均包括在定额内，其工程量不单独计算。

例：某建筑物轴线尺寸50×16ｍ，墙厚240，四周女儿墙，无挑檐。屋面做法：水泥珍珠岩保温层，最薄处60，屋面坡度i=1.5％，1:3水泥砂浆找平层15厚，刷冷底子油一道，二毡三油防水层，弯起250，计算防水层工程量。例：某建筑物轴线尺寸50×16ｍ，墙厚240，四周女儿墙，无挑檐。屋面做法：水泥珍珠岩保温层，最薄处60，屋面坡度i=1.5％，1:3水泥砂浆找平层15厚，刷冷底子油一道，二毡三油防水层，弯起250，计算防水层工程量。

由于屋面坡度小于1／30，因此按平屋面防水计算。由于屋面坡度小于1／30，因此按平屋面防水计算。平面防水面积：(50-0.24)×(16-0.24)=784.2176ｍ2 上卷面积：[(50-0.24)+(16-0.24)]×2×0.25=32.76ｍ2 由于冷底子油已包括在定额内容中，不另计算。因此防水工程量=784.2176+32.76=816.98ｍ2

平屋面 平屋面是指屋面排水坡度小于10％的屋面。为了满足防水、保温隔热等使用要求及施工要求，平屋面一般由结构层、找平层、隔汽层、保温层、防水层及架空隔热层等构造层次组成。按其所用防水材料的不同，可分为刚性防水屋面和柔性防水屋面两大类。

隔汽层 隔汽层又称蒸汽隔绝层，其作用是防止室内水蒸气渗入到屋面保温层中，而使其保温性能下降。隔汽层的位置一般设在保温层之下，结构层之上（在保温层靠近室内一侧）。

隔汽层工程量计算 按图示尺寸面积以“m2”计算。不扣除房上烟囱、风帽底座、风道等所占面积。一般隔汽层工程量和保温层铺设面积相同。

保温层 一、保温层的种类保温层是为了满足对屋面保温隔热性能的要求，而在屋面铺设的一定厚度的容重轻、导热系数小的材料。

屋面保温层施工

保温层工程量的计算 按图示尺寸面积乘以平均厚度以“m3”计算。（一）保温层厚度各处相等时平均厚度=设计厚度（铺设厚度）

（二）保温层兼起找坡作用，最薄处厚度为零时（二）保温层兼起找坡作用，最薄处厚度为零时双坡屋面：平均厚度=屋面坡度×L/2÷2 单坡屋面：平均厚度=屋面坡度×L÷2

（三）保温层兼找坡，最薄处厚度为h时 双坡屋面：平均厚度=屋面坡度×L/2÷2+h 单坡屋面：平均厚度=屋面坡度×L÷2+h

架空隔热层 • 架空隔热层的工程量按实铺面积以“m2”计算。 • 架空隔热板制作、运输另计，计算方法如下： • 隔热板制作工程量=架空隔热层工程量×混凝土板综合基价含量 • 隔热板运输工程量=制作工程量

块料保护层 • 防水层上衬铺块料面层，如预制混凝土板（块）块料面层、大阶砖块料面层等，预算中按楼地面分部相应子目执行，其工程量按实铺面积计算。

找平层 • 在卷材防水屋面中，为保证防水层的质量，防水层（隔汽层）下面需要有一个平整而坚硬的底层，以便于铺贴防水层。 • 综合基价在屋面工程中未列找平层子目，编制预算时按楼地面分部中相应子目执行。 • 找平层的工程量按铺设面积计算，等于屋面防水层（隔汽层）的面积。

①高分子卷材防水工程量 ＝（48.76＋0.24＋0.65×2）×(15.76＋0.24＋0.65×2)＝870.19ｍ2 ②屋面保温层平均厚＝16÷2×0.015÷2＋0.06＝0.12ｍ保温层工程量＝（48.76＋0.24）×(15.76＋0.24)×0.12＝784.00×0.12＝94.08ｍ3 ③沥青隔气层工程量＝（48.76＋0.24）×(15.76＋0.24)＝784.00ｍ2

（二）地面防水、防潮层按主墙间净面积，以平方米计算。（二）地面防水、防潮层按主墙间净面积，以平方米计算。扣除凸出地面的构筑物、设备基础等所占面积，不扣除柱、垛、间壁墙、烟囱以及单个面积在0.3ｍ2以内的孔洞所占面积。平面与立面交接处，上卷高度在500ｍｍ以内时，按展开面积并入平面工程量内计算，超过500ｍｍ时，按立面防水层计算。地面防水、防潮层工程量＝主墙间净长度×主墙间净宽度±增减面积

(三)地面保温层按主墙间净面积乘以设计厚度，以立方米计算。扣除凸出地面的构筑物、设备基础等所占体积，不扣除柱、垛、间壁墙、烟囱等所占体积。(三)地面保温层按主墙间净面积乘以设计厚度，以立方米计算。扣除凸出地面的构筑物、设备基础等所占体积，不扣除柱、垛、间壁墙、烟囱等所占体积。地面保温层工程量＝（主墙间净长度×主墙间净宽度－应扣面积）×设计厚度 (四)顶棚保温层按主墙间净面积乘以设计厚度，以立方米计算。不扣除保温层内各种龙骨等所占体积，柱帽保温按设计图示尺寸并入相应顶棚保温工程量内。顶棚保温层工程量＝主墙间净长度×主墙间净宽度×设计厚度＋柱帽保温层体积

(五)墙体保温层，外墙按保温层中心线长度、内墙按保温层净长度乘以设计高度及厚度，以立方米计算。扣除冷藏门洞口和管道穿墙洞口所占体积，门洞口侧壁周围的保温，按设计图示尺寸并入相应墙面保温工程量内。(五)墙体保温层，外墙按保温层中心线长度、内墙按保温层净长度乘以设计高度及厚度，以立方米计算。扣除冷藏门洞口和管道穿墙洞口所占体积，门洞口侧壁周围的保温，按设计图示尺寸并入相应墙面保温工程量内。墙体保温层工程量＝（外墙保温层中心线长度×设计高度－洞口面积）×厚度＋（内墙保温层净长度×设计高度－洞口面积）×厚度＋洞口侧壁体积
