  1. 第8章 计算机控制系统 • 8.1 计算机控制系统组成 • 8.2 直接数字控制系统 • 8.3 集散控制系统 • 8.4 现场总线控制系统 • 8.5 实例分析

  2. 8.1 计算机控制系统组成 计算机把通过测量元件(传感器)、变送单元(变送器)和模/数转换器送来的数字信号，直接反馈到输入端与设定值进行比较，然后根据要求按偏差进行运算，所得到数字量输出信号经过数/模转换器送到执行机构(执行器)，对被控对象进行控制，框图如图8-1所示。简单说，计算机控制系统就是由各种计算机参与控制的控制系统。 图8-1 计算机控制系统框图

  3. 8.2 直接数字控制系统 直接数字控制系统 DDC 直接数字控制系统(DDC)，就是用一台计算机取代模拟控制器直接控制调节阀等执行器，使被控变量保持在给定值。 特点： （1）在线实时控制 （2）分时方式控制 （3）灵活和多功能控制 图8-2 DDC系统示意图

  4. 8.3 集散控制系统 集散控制系统(DCS)是以微处理器为基础的集中分散型控制系统 图8-3 集散控制系统原理框图

  5. 8.3 集散控制系统 集散控制系统的特点： 1．分散控制，集中管理 2．采用局域网通信技术 3．完善的控制功能 4．采用模块化和开放性结构，系统扩展方便 5．管理能力强 6．安全可靠性高 7．高性能/价格比

  6. 8.4 现场控制系统 现场总线控制系统FCS概述： 现场总线控制系统(FCS)作为新一代控制系统，一方面突破了DCS系统采用通信专用网络的局限，采用了基于公开化、标准化的解决方案，克服了封闭系统所造成的缺陷 ；另一方面把DCS的集中与分散相结合的集散系统结构，变成了新型全分布式结构，把控制功能彻底下放到现场。可以说，开放性、分散性与数字通信是现场总线控制系统最显著的特征。 现场总线是将自动化最底层的现场控制器和现场智能仪表、设备互连的实时控制通信网络，遵循ISO的OSI开放系统互连参考模型的全部或部分通信协议。 现场总线控制是工业设备自动化控制的一种计算机局域网络。它是依靠具有检测、控制、通信能力的微处理芯片，数字化仪表（设备）在现场实现彻底分散控制，并以这些现场分散的测量、控制设备单个点作为网络节点，将这些点以总线形式连接起来，形成一个现场总线控制系统。

  7. 8.4 现场控制系统 现场总线控制系统的一般结构

  8. 8.4 现场控制系统 现场总线控制系统的特点： 1.实时性强 2.具有互操作性 3.具有高可靠性 4.节省投资 5.系统的开放性 6.精确度高 7.现场环境适应性强 8.互用性和功能自治性 9.维护方便

  9. 8.5实例分析 一、工业水处理pH值智能控制 酸洗废水处理系统

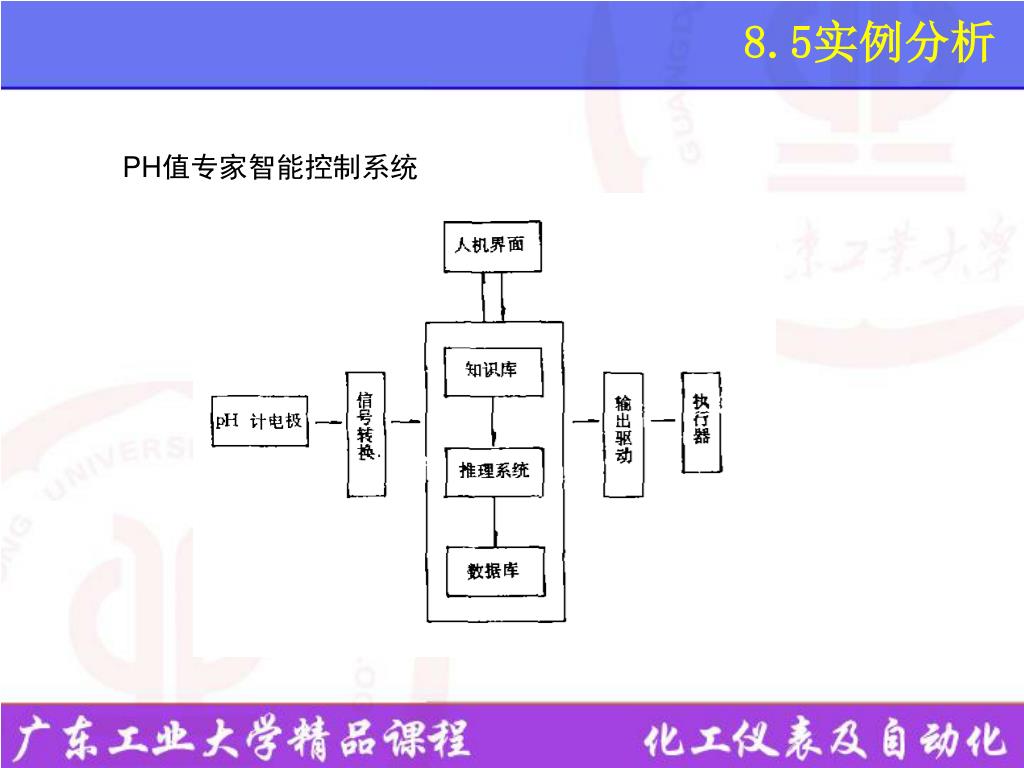

  10. 8.5实例分析 PH值专家智能控制系统

  11. 8.5实例分析 二、DCS在火力发电厂中的应用实例 发电厂四级DCS控制系统框图

  12. 8.5实例分析 三、化工生产过程现场总线控制系统 基于SMAR现场总线的某工厂FCS框图

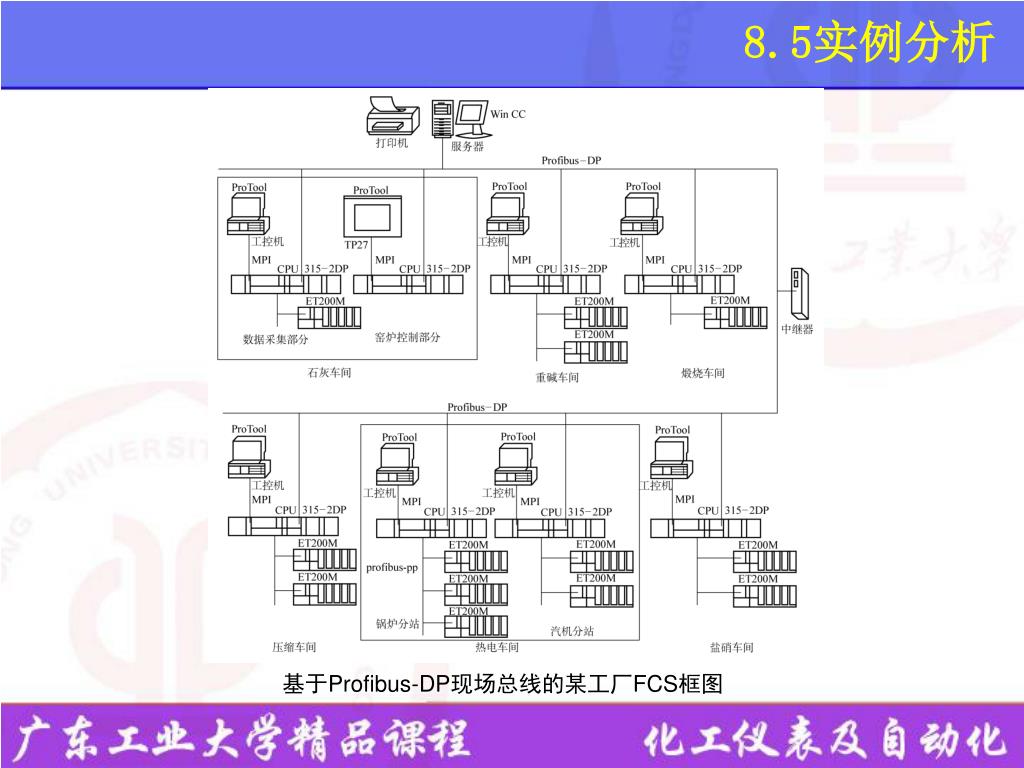

  13. 8.5实例分析 基于Profibus-DP现场总线的某工厂FCS框图

  14. 8.5实例分析 四、基于企业网的现场总线控制系统 基于企业网的FCS框图
