项目一 我国电话通信网的概述

1. 项目一 我国电话通信网的概述

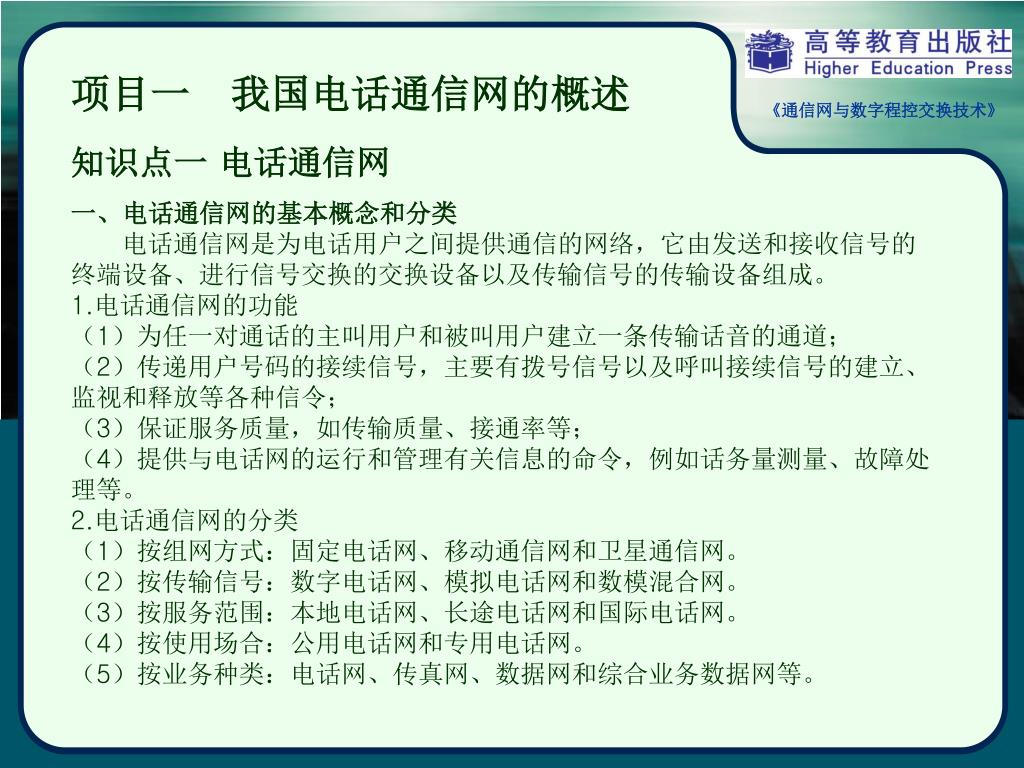

2. 项目一 我国电话通信网的概述 知识点一 电话通信网 一、电话通信网的基本概念和分类 电话通信网是为电话用户之间提供通信的网络，它由发送和接收信号的终端设备、进行信号交换的交换设备以及传输信号的传输设备组成。 1.电话通信网的功能 （1）为任一对通话的主叫用户和被叫用户建立一条传输话音的通道； （2）传递用户号码的接续信号，主要有拨号信号以及呼叫接续信号的建立、监视和释放等各种信令； （3）保证服务质量，如传输质量、接通率等； （4）提供与电话网的运行和管理有关信息的命令，例如话务量测量、故障处理等。 2.电话通信网的分类 （1）按组网方式：固定电话网、移动通信网和卫星通信网。 （2）按传输信号：数字电话网、模拟电话网和数模混合网。 （3）按服务范围：本地电话网、长途电话网和国际电话网。 （4）按使用场合：公用电话网和专用电话网。 （5）按业务种类：电话网、传真网、数据网和综合业务数据网等。

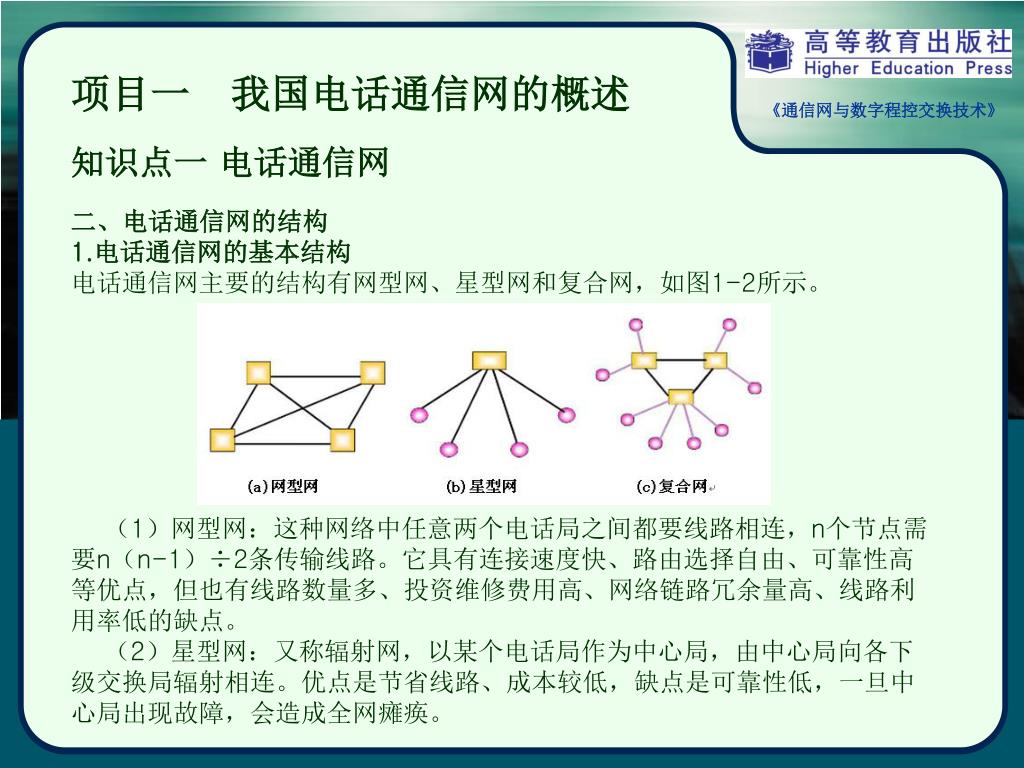

3. 项目一 我国电话通信网的概述 知识点一 电话通信网 二、电话通信网的结构 1.电话通信网的基本结构 电话通信网主要的结构有网型网、星型网和复合网，如图1-2所示。 （1）网型网：这种网络中任意两个电话局之间都要线路相连，n个节点需要n（n-1）÷2条传输线路。它具有连接速度快、路由选择自由、可靠性高等优点，但也有线路数量多、投资维修费用高、网络链路冗余量高、线路利用率低的缺点。 （2）星型网：又称辐射网，以某个电话局作为中心局，由中心局向各下级交换局辐射相连。优点是节省线路、成本较低，缺点是可靠性低，一旦中心局出现故障，会造成全网瘫痪。

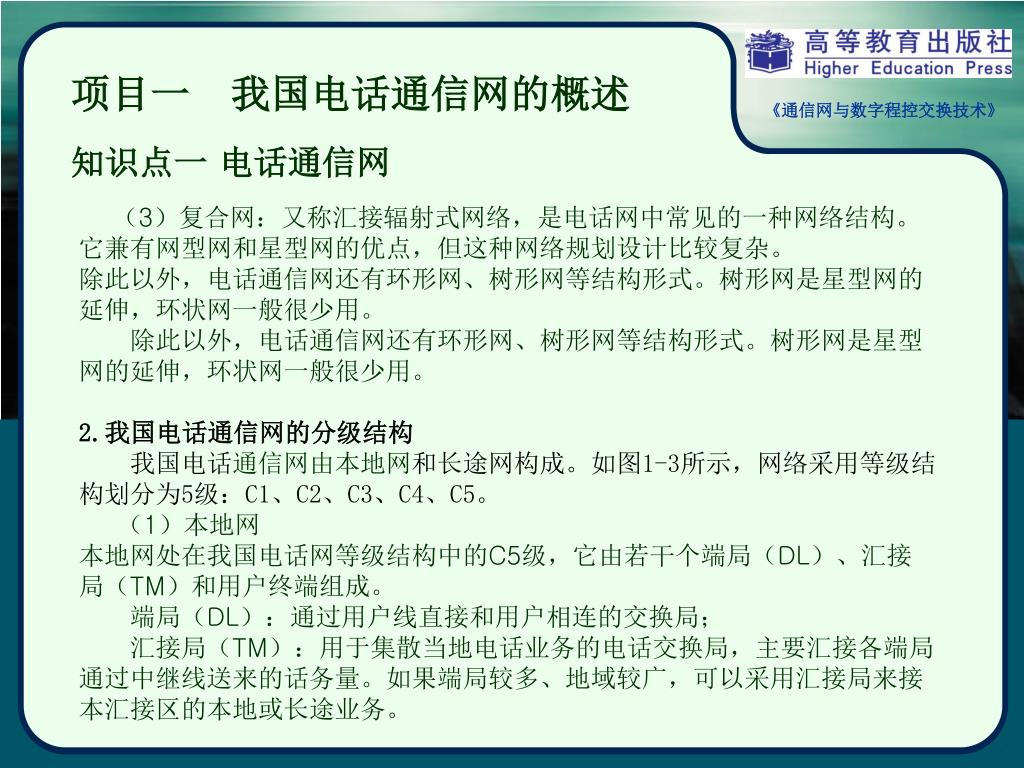

4. 项目一 我国电话通信网的概述 知识点一 电话通信网 （3）复合网：又称汇接辐射式网络，是电话网中常见的一种网络结构。它兼有网型网和星型网的优点，但这种网络规划设计比较复杂。 除此以外，电话通信网还有环形网、树形网等结构形式。树形网是星型网的延伸，环状网一般很少用。 除此以外，电话通信网还有环形网、树形网等结构形式。树形网是星型网的延伸，环状网一般很少用。 2.我国电话通信网的分级结构 我国电话通信网由本地网和长途网构成。如图1-3所示，网络采用等级结构划分为5级：C1、C2、C3、C4、C5。 （1）本地网 本地网处在我国电话网等级结构中的C5级，它由若干个端局（DL）、汇接局（TM）和用户终端组成。 端局（DL）：通过用户线直接和用户相连的交换局； 汇接局（TM）：用于集散当地电话业务的电话交换局，主要汇接各端局通过中继线送来的话务量。如果端局较多、地域较广，可以采用汇接局来接本汇接区的本地或长途业务。

5. 项目一 我国电话通信网的概述 知识点一 电话通信网 （2）长途网 长途网是由长途交换中心、长途中继以及长途电路组成。由C1、C2、C3、C4四级构成，采用四级汇接制。 一级交换中心（C1级）：大区中心长途交换中心，包括北京、上海、广州、重庆、沈阳、南京、武汉、西安和成都九个城市。 二级交换中心（C2级）：除去一级交换中心所在城市以外的各大省会城市的长途交换中心。 三级交换中心（C3级）：地区级长途交换中心。 四级交换中心（C4级）：县级长途交换中心。 当前，我国长途网逐渐融合成二级长途网：网状网互接的省级（直辖市）交换中心（DC1）、复合型网络互连的地区（市）交换中心（DC2）

6. 项目一 我国电话通信网的概述 知识点一 电话通信网 * 3.国际电话网 国际电话网：是由各国(或地区)的国际交换中心(ISC)和若干国际转接中心(ITC)组成国际电话网。国际电话网分为三级： 一级国际转接中心（ITC1）：负责洲际或洲内范围的话务交换和接续。全球只有9个ITC1。 二级国际转接中心（ITC2）：在每个ITC1所辖区域内的一些较大国家设置的中间转接局。这样的国家全部或部分国际业务经ITC2汇接后送到就近的ITC1。ITC2和ITC1之间仅有国际电路。 三级国际交换中心（ISC）：国际交换中心又称国际出入口局，它的任务是连通国际电话网和国内电话网。每个国家都有一个或几个长途交换中心直接与国际电话网的国际出入口局连接，完成国际电话的接续。我国有三个国际出入口局，分别设在北京、上海、广州。

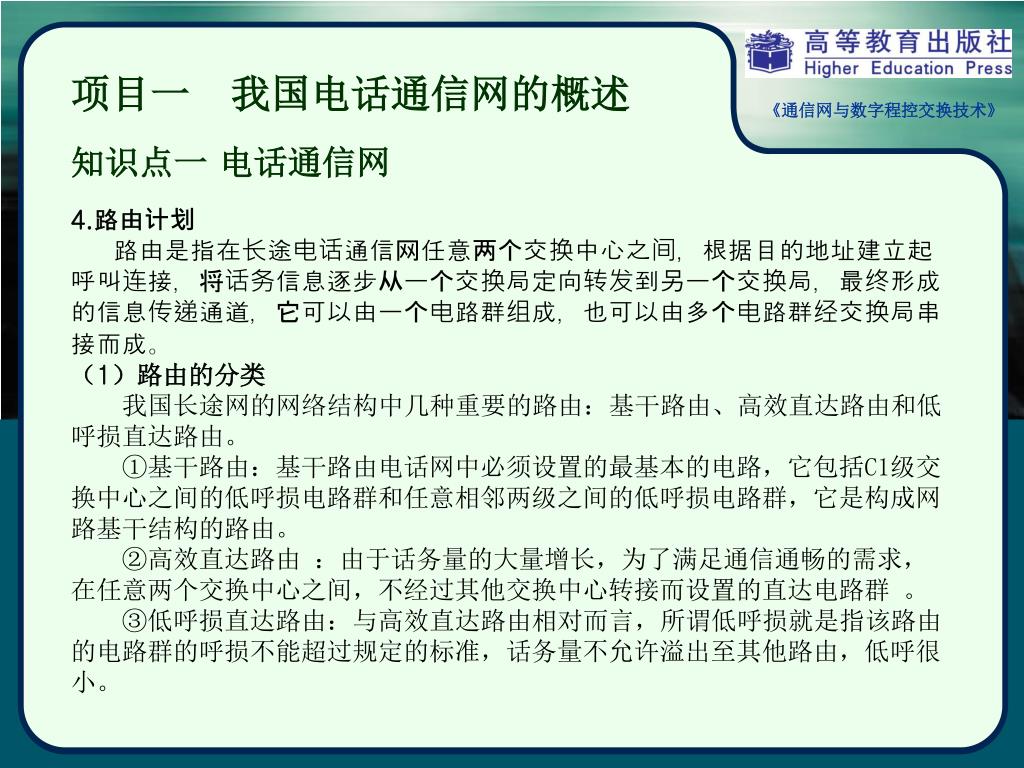

7. 项目一 我国电话通信网的概述 知识点一 电话通信网 4.路由计划 路由是指在长途电话通信网任意两个交换中心之间，根据目的地址建立起呼叫连接，将话务信息逐步从一个交换局定向转发到另一个交换局，最终形成的信息传递通道，它可以由一个电路群组成，也可以由多个电路群经交换局串接而成。 （1）路由的分类 我国长途网的网络结构中几种重要的路由：基干路由、高效直达路由和低呼损直达路由。 ①基干路由：基干路由电话网中必须设置的最基本的电路，它包括C1级交换中心之间的低呼损电路群和任意相邻两级之间的低呼损电路群，它是构成网路基干结构的路由。 ②高效直达路由 ：由于话务量的大量增长，为了满足通信通畅的需求，在任意两个交换中心之间，不经过其他交换中心转接而设置的直达电路群 。 ③低呼损直达路由：与高效直达路由相对而言，所谓低呼损就是指该路由的电路群的呼损不能超过规定的标准，话务量不允许溢出至其他路由，低呼很小。

8. 项目一 我国电话通信网的概述 知识点一 电话通信网 图1-5 我国长话网的网络结构示意图

9. 项目一 我国电话通信网的概述 知识点一 电话通信网 （2）名词解释 ①首选路由：当某一交换中心呼叫另一交换中心时，对目标局的选择可以有多个路由，其中第一次选择的路由称为首选路由。 ②迂回路由：当首选路由遇忙时，就迂回到第二路由或者第三路由。此时，第二路由或第三路由称为首选路由的迂回路由。迂回路由一般是由两个或两个以上的电路群转接而成的。对于高效直达路由而言，由于没有呼损指标限制，如果其话务量溢出其他的路由上，就一定有迂回路由。 ③最终路由：当一个交换中心呼叫另一交换中心，选择的低呼损的路由时，话务量不再溢出。由这些无溢出的低呼损电路群组成的路由，即为最终是路由。最终路由可能是基干路由，也可能是低呼损直达路由，或部分基干路由和低呼损直达路由。

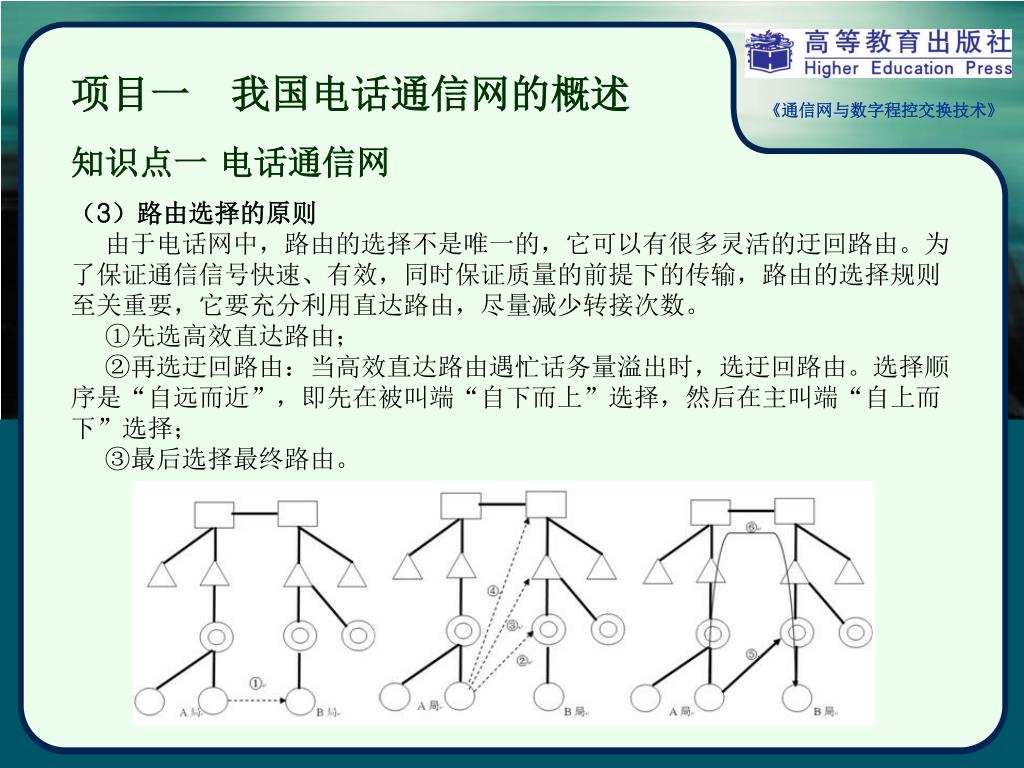

10. 项目一 我国电话通信网的概述 知识点一 电话通信网 （3）路由选择的原则 由于电话网中，路由的选择不是唯一的，它可以有很多灵活的迂回路由。为了保证通信信号快速、有效，同时保证质量的前提下的传输，路由的选择规则至关重要，它要充分利用直达路由，尽量减少转接次数。 ①先选高效直达路由； ②再选迂回路由：当高效直达路由遇忙话务量溢出时，选迂回路由。选择顺序是“自远而近”，即先在被叫端“自下而上”选择，然后在主叫端“自上而下”选择； ③最后选择最终路由。

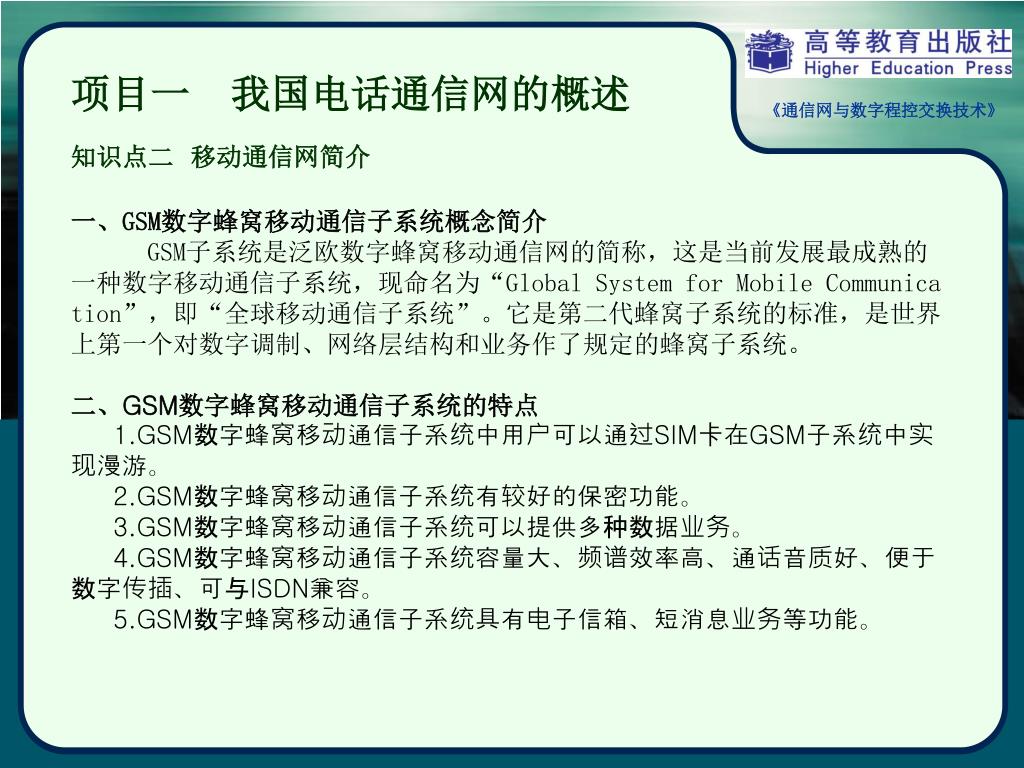

11. 项目一 我国电话通信网的概述 知识点二 移动通信网简介 一、GSM数字蜂窝移动通信子系统概念简介 GSM子系统是泛欧数字蜂窝移动通信网的简称，这是当前发展最成熟的一种数字移动通信子系统，现命名为“Global System for Mobile Communication”，即“全球移动通信子系统”。它是第二代蜂窝子系统的标准，是世界上第一个对数字调制、网络层结构和业务作了规定的蜂窝子系统。 二、GSM数字蜂窝移动通信子系统的特点 1.GSM数字蜂窝移动通信子系统中用户可以通过SIM卡在GSM子系统中实现漫游。 2.GSM数字蜂窝移动通信子系统有较好的保密功能。 3.GSM数字蜂窝移动通信子系统可以提供多种数据业务。 4.GSM数字蜂窝移动通信子系统容量大、频谱效率高、通话音质好、便于数字传插、可与ISDN兼容。 5.GSM数字蜂窝移动通信子系统具有电子信箱、短消息业务等功能。

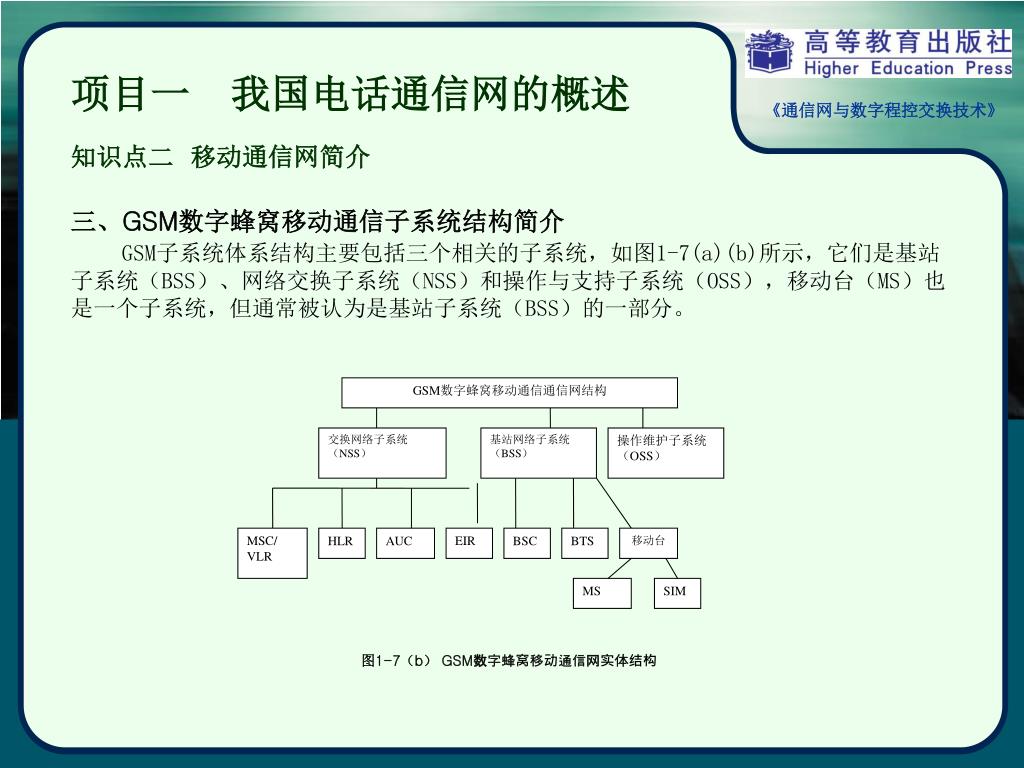

12. GSM数字蜂窝移动通信通信网结构 交换网络子系统 （NSS） 基站网络子系统 （BSS） 操作维护子系统 （OSS） MSC/ VLR HLR AUC EIR BSC BTS 移动台 MS SIM 项目一 我国电话通信网的概述 知识点二 移动通信网简介 三、GSM数字蜂窝移动通信子系统结构简介 GSM子系统体系结构主要包括三个相关的子系统，如图1-7(a)(b)所示，它们是基站子系统（BSS）、网络交换子系统（NSS）和操作与支持子系统（OSS），移动台（MS）也是一个子系统，但通常被认为是基站子系统（BSS）的一部分。 图1-7（b）GSM数字蜂窝移动通信网实体结构

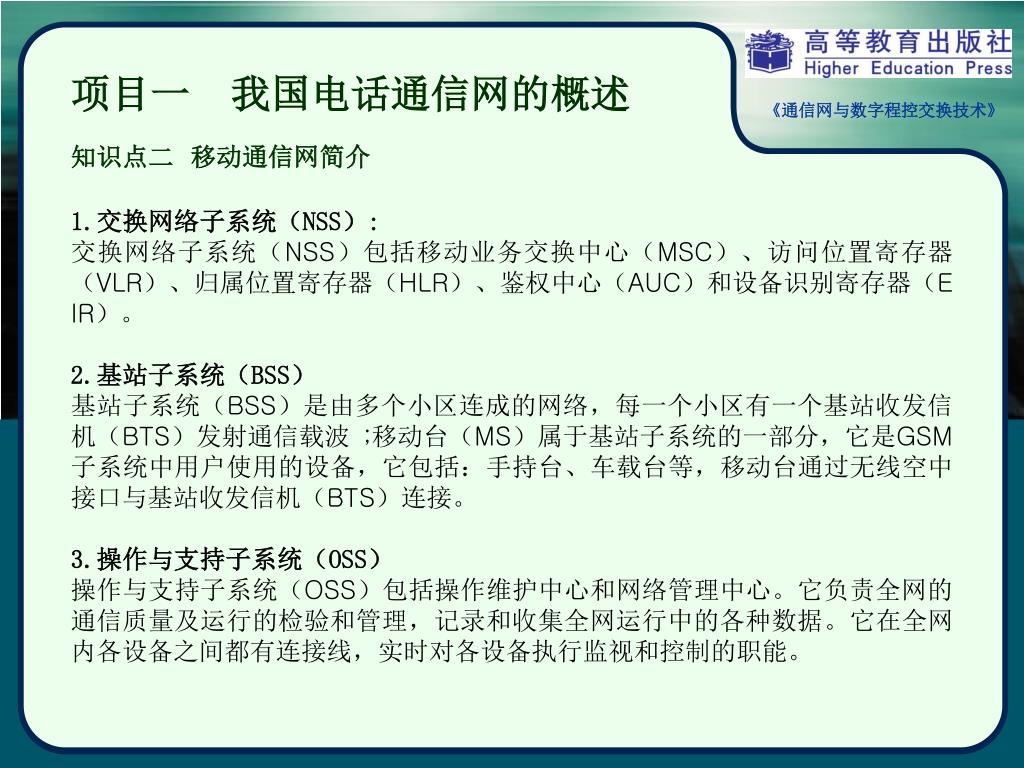

13. 项目一 我国电话通信网的概述 知识点二 移动通信网简介 1.交换网络子系统（NSS）: 交换网络子系统（NSS）包括移动业务交换中心（MSC）、访问位置寄存器（VLR）、归属位置寄存器（HLR）、鉴权中心（AUC）和设备识别寄存器（EIR）。 2.基站子系统（BSS） 基站子系统（BSS）是由多个小区连成的网络，每一个小区有一个基站收发信机（BTS）发射通信载波;移动台（MS）属于基站子系统的一部分，它是GSM子系统中用户使用的设备，它包括：手持台、车载台等，移动台通过无线空中接口与基站收发信机（BTS）连接。 3.操作与支持子系统（OSS） 操作与支持子系统（OSS）包括操作维护中心和网络管理中心。它负责全网的通信质量及运行的检验和管理，记录和收集全网运行中的各种数据。它在全网内各设备之间都有连接线，实时对各设备执行监视和控制的职能。

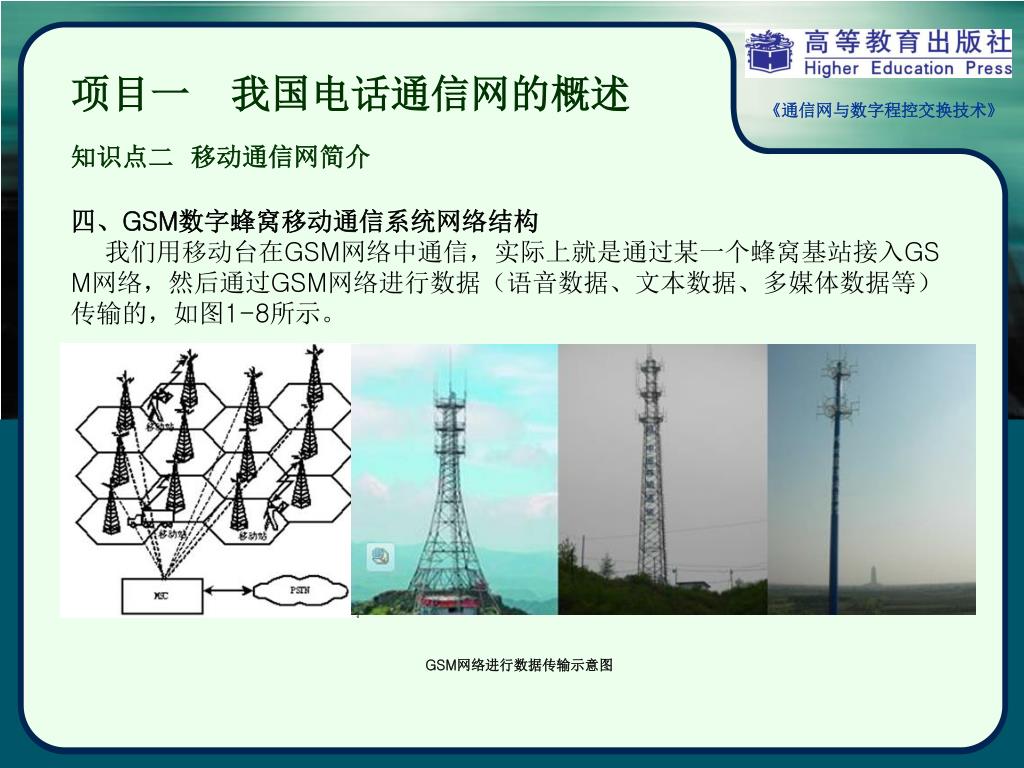

14. 项目一 我国电话通信网的概述 知识点二 移动通信网简介 四、GSM数字蜂窝移动通信系统网络结构 我们用移动台在GSM网络中通信，实际上就是通过某一个蜂窝基站接入GSM网络，然后通过GSM网络进行数据（语音数据、文本数据、多媒体数据等）传输的，如图1-8所示。 GSM网络进行数据传输示意图

15. 项目一 我国电话通信网的概述 知识点二 移动通信网简介 简单来说，通话过程中，移动台与所属基站建立链路联系，再由基站与移动交换中心连接。移动交换中心负责连接基站之间的通信，同时移动交换中心还与公共的电话交换网（PSIN）之间相连，最后接入到公共电话网，最后通过公共电话网实现本地或长途通信。 图1-9GSM网络与PSTN网连接示意图

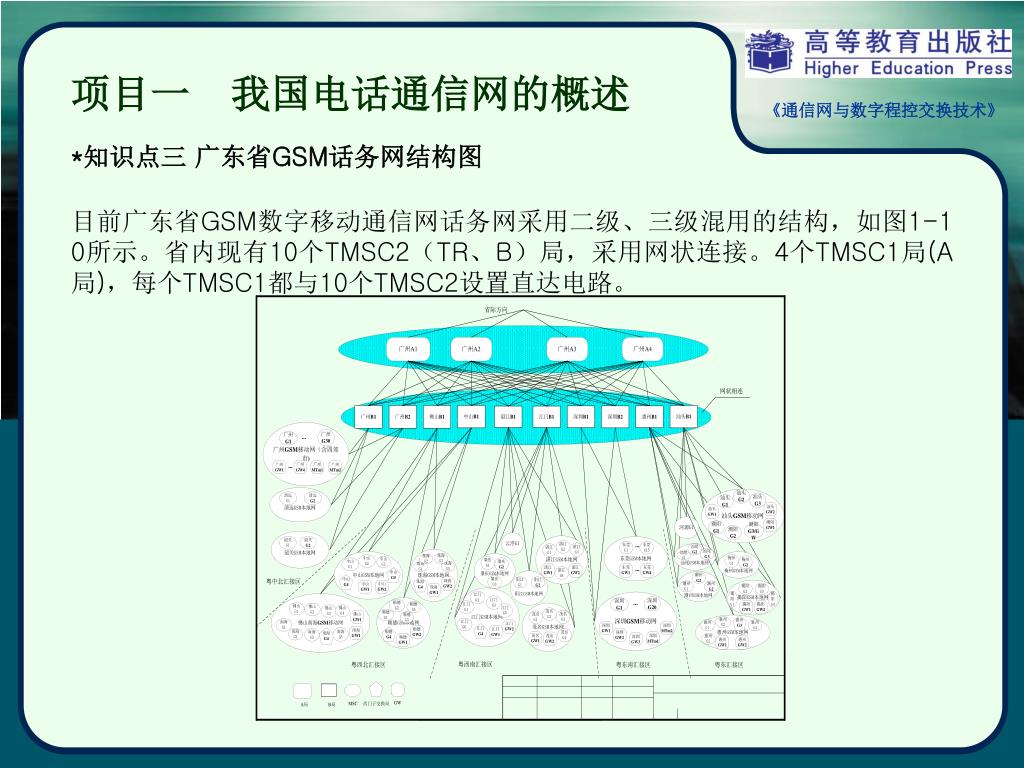

16. 项目一 我国电话通信网的概述 *知识点三 广东省GSM话务网结构图 目前广东省GSM数字移动通信网话务网采用二级、三级混用的结构，如图1-10所示。省内现有10个TMSC2（TR、B）局，采用网状连接。4个TMSC1局(A局)，每个TMSC1都与10个TMSC2设置直达电路。

17. 项目一 我国电话通信网的概述 知识点四 电话通信网编号计划 合理安排编号计划，应该遵循以下原则： （1）编号计划应提高码号资源的利用率，具有相对的稳定性。 （2）编号计划应给网上各种业务的发展提供足够的号码资源。 （3）编号计划应尽可能保证编号的规律性，以便于用户使用和网络识别。 （4）编号计划应使长、市自动交换设备及路由选择方案简单。 一、国内公用电话网编号计划 1．本地网电话编号计划 （1）本地网电话号码的首位只能为2-9，不能为0和1。 “0” 为国内长途全自动冠号； “1”为特种业务、新业务及网间互通的首位号码，表1-1常用特种业务电话号码。 （2）本地网电话号码其余位数2-9。 （3）本地网电话号码长度7-8位。

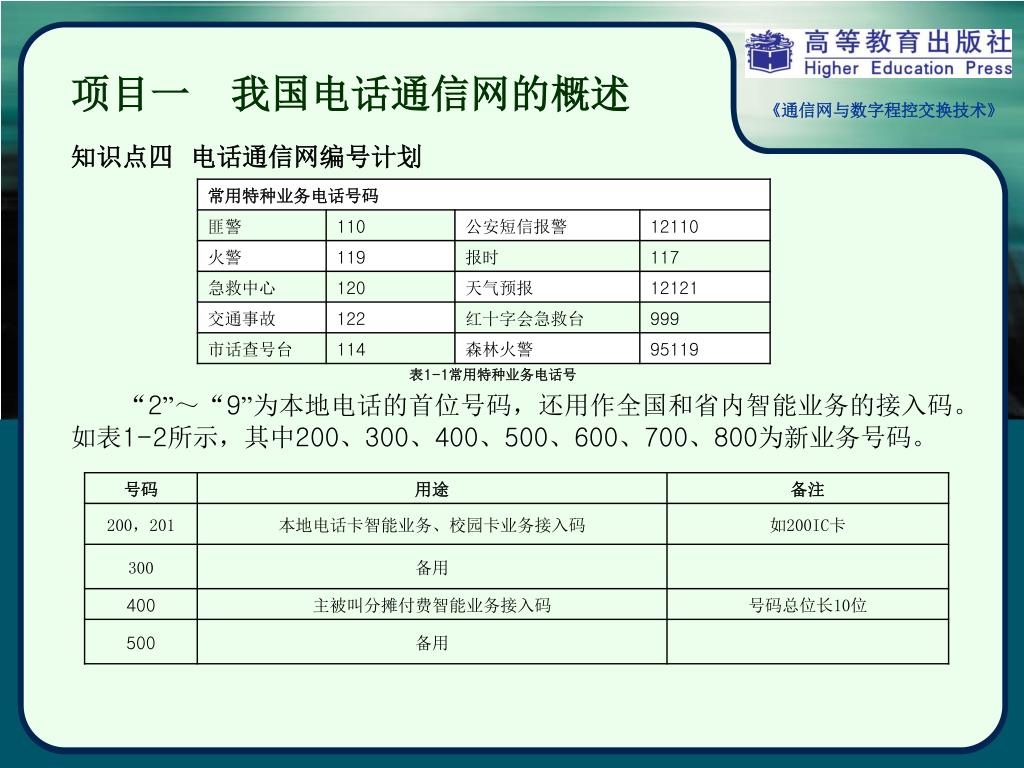

18. 项目一 我国电话通信网的概述 知识点四 电话通信网编号计划 表1-1常用特种业务电话号 “2”～“9”为本地电话的首位号码，还用作全国和省内智能业务的接入码。如表1-2所示，其中200、300、400、500、600、700、800为新业务号码。

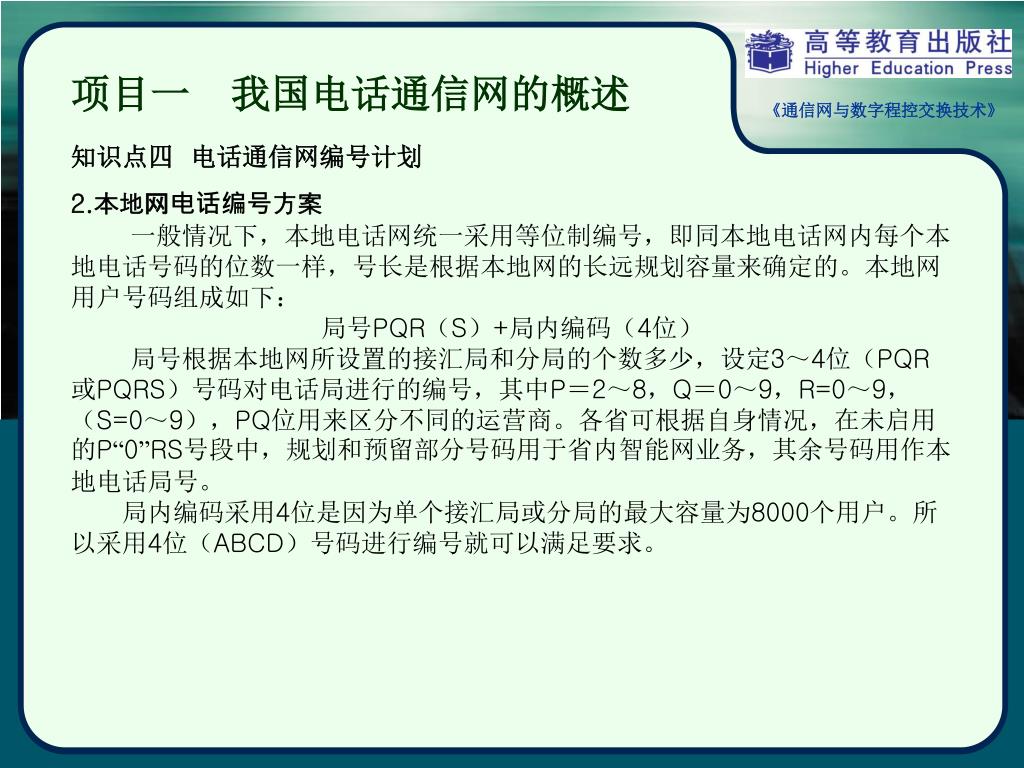

19. 项目一 我国电话通信网的概述 知识点四 电话通信网编号计划 2.本地网电话编号方案 一般情况下，本地电话网统一采用等位制编号，即同本地电话网内每个本地电话号码的位数一样，号长是根据本地网的长远规划容量来确定的。本地网用户号码组成如下： 局号PQR（S）+局内编码（4位） 局号根据本地网所设置的接汇局和分局的个数多少，设定3～4位（PQR或PQRS）号码对电话局进行的编号，其中P＝2～8，Q＝0～9，R=0～9，（S=0～9），PQ位用来区分不同的运营商。各省可根据自身情况，在未启用的P“0”RS号段中，规划和预留部分号码用于省内智能网业务，其余号码用作本地电话局号。 局内编码采用4位是因为单个接汇局或分局的最大容量为8000个用户。所以采用4位（ABCD）号码进行编号就可以满足要求。

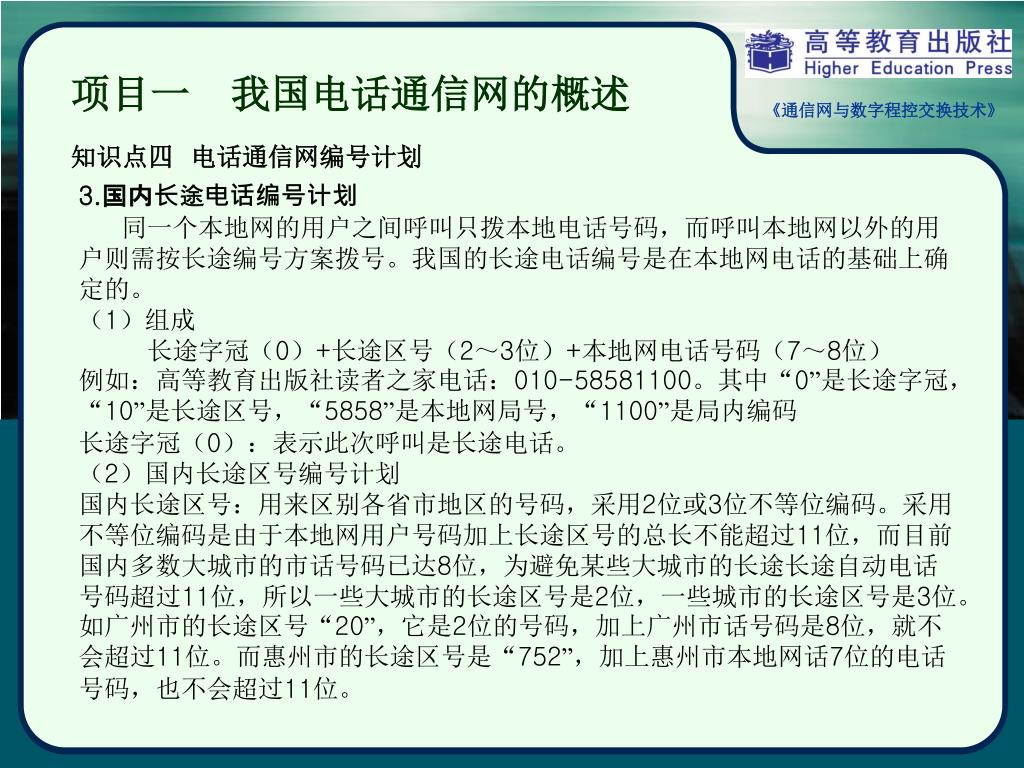

20. 项目一 我国电话通信网的概述 知识点四 电话通信网编号计划 3.国内长途电话编号计划 同一个本地网的用户之间呼叫只拨本地电话号码，而呼叫本地网以外的用户则需按长途编号方案拨号。我国的长途电话编号是在本地网电话的基础上确定的。 （1）组成 长途字冠（0）+长途区号（2～3位）+本地网电话号码（7～8位） 例如：高等教育出版社读者之家电话：010-58581100。其中“0”是长途字冠，“10”是长途区号，“5858”是本地网局号，“1100”是局内编码 长途字冠（0）：表示此次呼叫是长途电话。 （2）国内长途区号编号计划 国内长途区号：用来区别各省市地区的号码，采用2位或3位不等位编码。采用不等位编码是由于本地网用户号码加上长途区号的总长不能超过11位，而目前国内多数大城市的市话号码已达8位，为避免某些大城市的长途长途自动电话号码超过11位，所以一些大城市的长途区号是2位，一些城市的长途区号是3位。如广州市的长途区号“20”，它是2位的号码，加上广州市话号码是8位，就不会超过11位。而惠州市的长途区号是“752”，加上惠州市本地网话7位的电话号码，也不会超过11位。

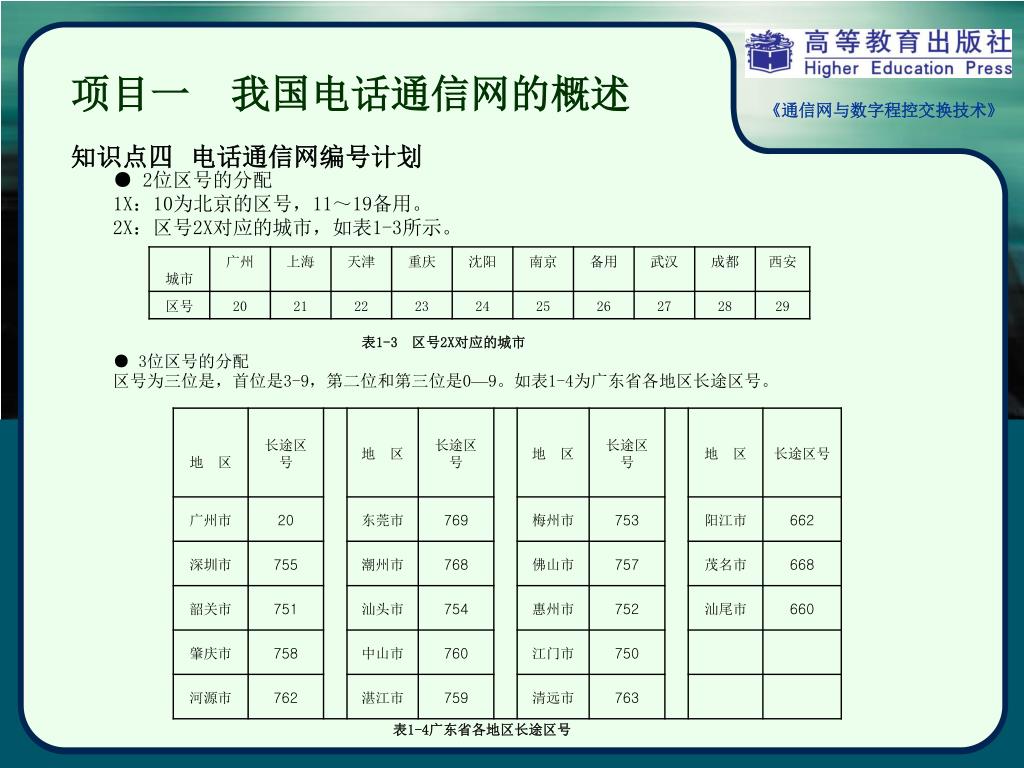

21. 项目一 我国电话通信网的概述 知识点四 电话通信网编号计划 ● 2位区号的分配 1X：10为北京的区号，11～19备用。 2X：区号2X对应的城市，如表1-3所示。 表1-3 区号2X对应的城市 ● 3位区号的分配 区号为三位是，首位是3-9，第二位和第三位是0—9。如表1-4为广东省各地区长途区号。 表1-4广东省各地区长途区号

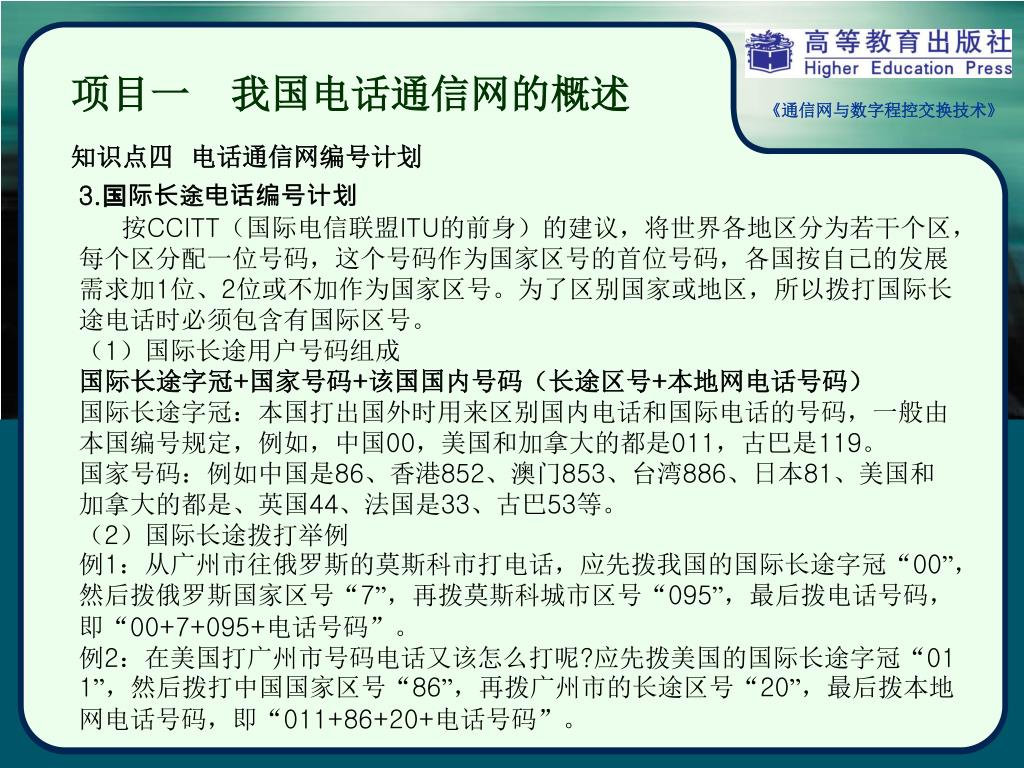

22. 项目一 我国电话通信网的概述 知识点四 电话通信网编号计划 3.国际长途电话编号计划 按CCITT（国际电信联盟ITU的前身）的建议，将世界各地区分为若干个区，每个区分配一位号码，这个号码作为国家区号的首位号码，各国按自己的发展需求加1位、2位或不加作为国家区号。为了区别国家或地区，所以拨打国际长途电话时必须包含有国际区号。 （1）国际长途用户号码组成 国际长途字冠+国家号码+该国国内号码（长途区号+本地网电话号码） 国际长途字冠：本国打出国外时用来区别国内电话和国际电话的号码，一般由本国编号规定，例如，中国00，美国和加拿大的都是011，古巴是119。 国家号码：例如中国是86、香港852、澳门853、台湾886、日本81、美国和加拿大的都是、英国44、法国是33、古巴53等。 （2）国际长途拨打举例 例1：从广州市往俄罗斯的莫斯科市打电话，应先拨我国的国际长途字冠“00”，然后拨俄罗斯国家区号“7”，再拨莫斯科城市区号“095”，最后拨电话号码，即“00+7+095+电话号码”。 例2：在美国打广州市号码电话又该怎么打呢?应先拨美国的国际长途字冠“011”，然后拨打中国国家区号“86”，再拨广州市的长途区号“20”，最后拨本地网电话号码，即“011+86+20+电话号码”。

23. 项目一 我国电话通信网的概述 知识点四 电话通信网编号计划 二、移动电话网编号计划 为了实现固定电话通信和移动通信之间的互联，并能在公共电话网交换网络编号计划中可以识别移动用户的号码。根据CCITT的建议,规定了移动用户号码(MSISDN)的编号计划。移动用户号码根据网络结构与编号计划是可变的，最长可以达到15位，我国有效号码的位长最长可为13位。目前，我国有效移动用户为一个11位数字的等长号码，我国移动通信网中用户号码组成： 国家号码（CC）+移动业务接入号（NDC）+识别号H0H1H2H3+用户号码ABCD 国家号码和固定电话通信的国际编号计划分配给各国的国家区号一样。我国的国家号码是86，若将国家号码除去，就是国内有效移动用户电话号码，也就是我们日常所说的“手机号码”。 移动业务接入号（NDC）：N1N2N3。如中国联通130、131、132等；中国移动：135、139、158等。 识别号：移动业务本地网号H0H1H2H3，其中H0H1H2由全国统一分配，H3由省内分配。 用户号码ABCD：由交换局自行分配的移动用户号码。 举例“86-130-1234-5678” CC=86，识别国家；NDC=130，网络接入号；H0H1H2H3=1234，是识别号；ABCD=5678，用户号码。

24. 项目一 我国电话通信网的概述 知识点五 话务理论基础知识 一、话务量的概念 在对通信网络进行评估和规划时候，话务量一项重要的指标。用户通话次数多少和每次通话时间长短都说明用户使用电话的程度，也说明电话局内的交换设备的负荷程度。话务量是指从数量上能表明用户占用交换网络和交换网络单元负荷程度的量。 二、话务量的定量计算 话务量的大小与用户呼叫次数有关，也与平均呼叫时长有关。单位时间里（如一个小时）用户产生的呼叫越多，其话务量越大，而每次呼叫占用时间越长，其话务量也越大。这两个因素结合起来，话务量等于单位时间的呼叫次数和每次呼叫的平均占用时长的乘积，话务量的计算公式如下： A=λ·S A表示话务量。λ表示单位时间内用户产生的平均呼叫数，单位：呼叫/小时。S表示每次呼叫的平均占用时长，单位：小时/呼叫。 国际通用的话务量单位是原国际电报电话咨询委员会(CCITT)建议使用的单位,叫做“爱尔兰(Erl)”,是为了纪念话务理论的创始人A.K.Erlang而命名的。

25. 项目一 我国电话通信网的概述 知识点五 话务理论基础知识 三、呼损率 由于话务量经常变化，比如同一天，上午和下午各有一个繁忙时段，话务量比较大，而到深夜话务量就很小。在繁忙时段呼叫，可能出现许多用户同时要求通话而信道数不能满足要求的情况，这时只能让一部分用户通话，另一部分用户不能通话，直到有空闲信道时才能让需要的用户通话。 像这样由于话务量超出了通信信道承受范围，导致交换设备未能完成全部呼叫的接续任务，使一些用户呼叫丢失的情况，称作呼叫失败，即发生了“呼损”。呼叫失败次数占总呼叫次数的比率称为呼叫损失率，简称呼损率。呼损率是交换子系统服务的质量指标，呼损率越大，说明呼叫失败的概率越高。 四、阻塞率 当用户呼叫时，有可能会出现全部通信信道处于繁忙状态，我们称这种情况为“阻塞”或“时间阻塞”。阻塞率是指用户呼叫不通的概率，子系统提供的信道越多，则子系统的阻塞率越小，说明提供给用户的服务质量等级越高。
