VW-102A 型读数仪测量操作指南

VW-102A型读数仪测量操作指南 南京葛南实业有限公司电话：025-68891111 传真：025-68847904 网址：www.njgn.com 地址：南京市马家街26号13楼

VW-102A型振弦读数仪 南京葛南实业有限公司

VW-102A型振弦读数仪 1、用途 VW-102A型振弦读数仪适用于测读非连续激振型振弦式传感器，并能适应工程现场气候环境下正常工作。振弦读数仪有中文菜单、大屏幕带背光显示屏、频率与模数切换、激励类型选择、读取传感器编号和参数、多弦仪器实时测量、温度电阻基值选择、电源电压监测、锂电池供电、测量数据存贮、计算机USB口通讯、自动间隔测量、附校验功能、离线自动关机、温度测量直接显示为摄氏温度值等功能。南京葛南实业有限公司

VW-102A型振弦读数仪 2、主要技术参数注：频率模数F＝HZ2×10-3 南京葛南实业有限公司

VW-102A型振弦读数仪 南京葛南实业有限公司

VW-102A型振弦读数仪 3、读数仪操作按面板上的“开”键启动VW-102A型振弦读数仪，首先仪器先进行自检。南京葛南实业有限公司

VW-102A型振弦读数仪 自检通过后，显示屏上即显示为测量状态。测量状态显示出当前被测传感器的存贮单元及序号、仪器编号、日期、时间、仪器的K值和b值、电池电量、激励类型及范围、频率模数、当前被测温度电阻基值系数、温度值、生产厂家及联系电话。南京葛南实业有限公司

VW-102A型振弦读数仪 频率模数及温度测量状态：南京葛南实业有限公司

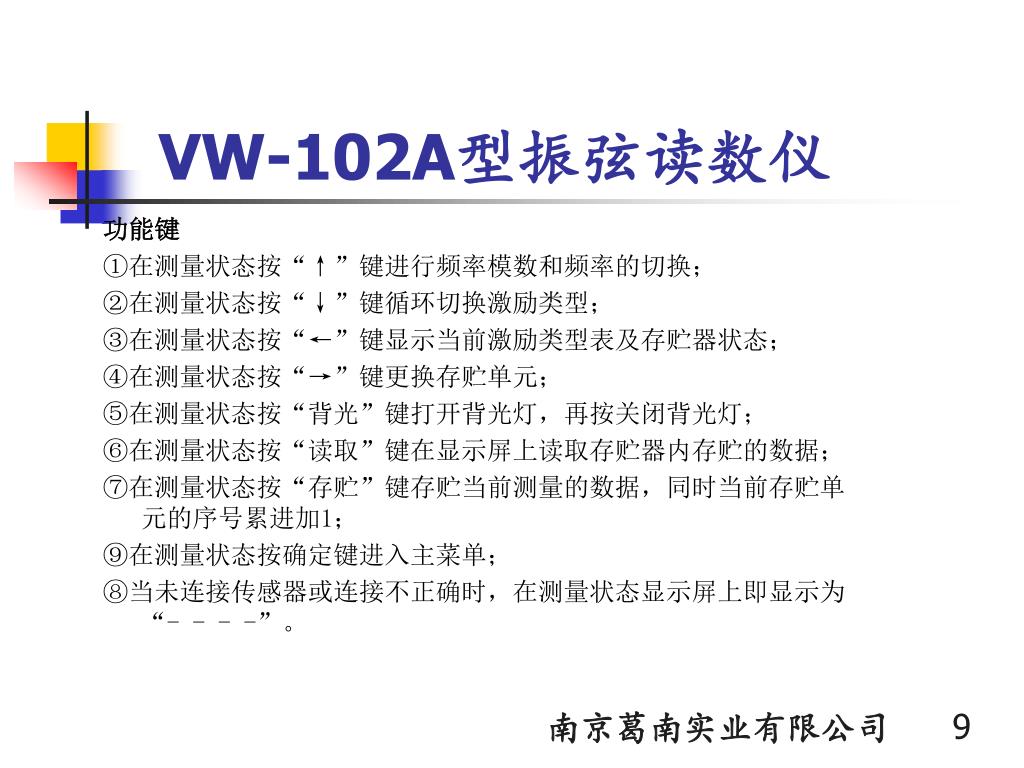

VW-102A型振弦读数仪 功能键 ①在测量状态按“↑”键进行频率模数和频率的切换； ②在测量状态按“↓”键循环切换激励类型； ③在测量状态按“←”键显示当前激励类型表及存贮器状态； ④在测量状态按“→”键更换存贮单元； ⑤在测量状态按“背光”键打开背光灯，再按关闭背光灯； ⑥在测量状态按“读取”键在显示屏上读取存贮器内存贮的数据； ⑦在测量状态按“存贮”键存贮当前测量的数据，同时当前存贮单元的序号累进加1； ⑨在测量状态按确定键进入主菜单； ⑧当未连接传感器或连接不正确时，在测量状态显示屏上即显示为“- - - -”。南京葛南实业有限公司

VW-102A型振弦读数仪 功能键 ①在测量状态按“↑”键进行频率模数和频率的切换；南京葛南实业有限公司

VW-102A型振弦读数仪 ②在测量状态按“↓”键循环切换激励类型；南京葛南实业有限公司

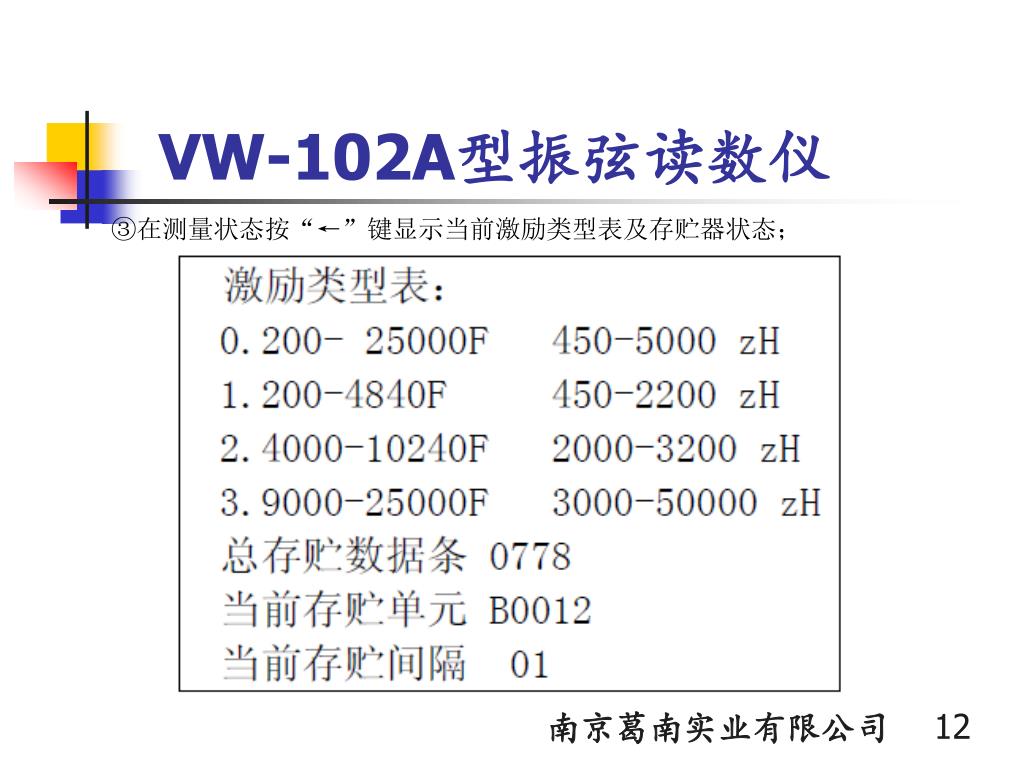

VW-102A型振弦读数仪 ③在测量状态按“←”键显示当前激励类型表及存贮器状态；南京葛南实业有限公司

VW-102A型振弦读数仪 ④在测量状态按“→”键更换存贮单元；南京葛南实业有限公司

VW-102A型振弦读数仪 ⑤在测量状态按“背光”键打开背光灯，再按关闭背光灯；南京葛南实业有限公司

VW-102A型振弦读数仪 ⑥在测量状态按“读取”键在显示屏上读取存贮器内存贮的数据；南京葛南实业有限公司

VW-102A型振弦读数仪 ⑦在测量状态按“存贮”键存贮当前测量的数据，同时当前存贮单元的序号累进加1；南京葛南实业有限公司

VW-102A型振弦读数仪 ⑧当未连接传感器或连接不正确时，在测量状态显示屏上即显示为南京葛南实业有限公司

VW-102A型振弦读数仪 ⑨在测量状态按确定键进入主菜单；南京葛南实业有限公司

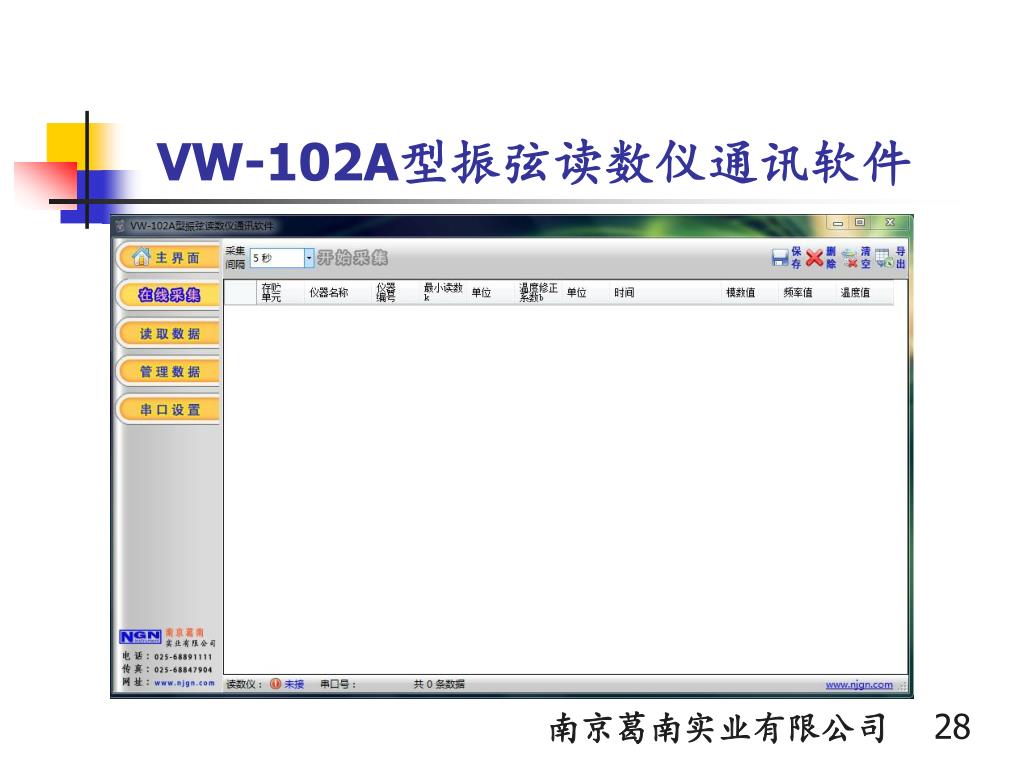

VW-102A型振弦读数仪通讯软件 南京葛南实业有限公司

VW-102A型振弦读数仪通讯软件 返回电脑桌面，双击运行读数仪软件南京葛南实业有限公司

VW-102A型振弦读数仪通讯软件 南京葛南实业有限公司

结束语 • 感谢您使用本公司产品南京葛南实业有限公司
