tworzenie gui w javie
Tworzenie GUI w Javie
  • Swingujące programowanie
slide2
Plan
  • Wprowadzenie
    • Podejścia do budowy GUI w Javie
  • Budowa GUI przy pomocy Swinga
    • Wprowadzenie do JFC - Swinga
    • Przegląd komponentów graficznych biblioteki oraz sposób zarządzania
    • Grafika
swing

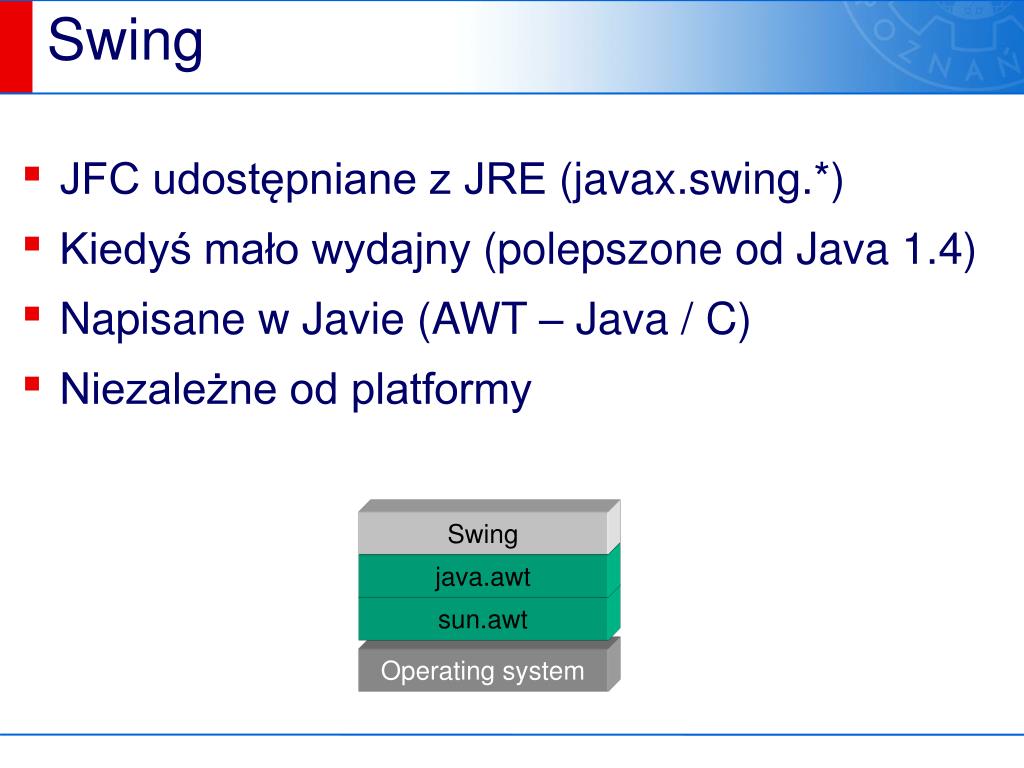

Swing
  • JFC udostępniane z JRE (javax.swing.*)
  • Kiedyś mało wydajny (polepszoneod Java 1.4)
  • Napisane w Javie (AWT – Java / C)
  • Niezależne od platformy

Swing

java.awt

sun.awt

Operating system

slide4

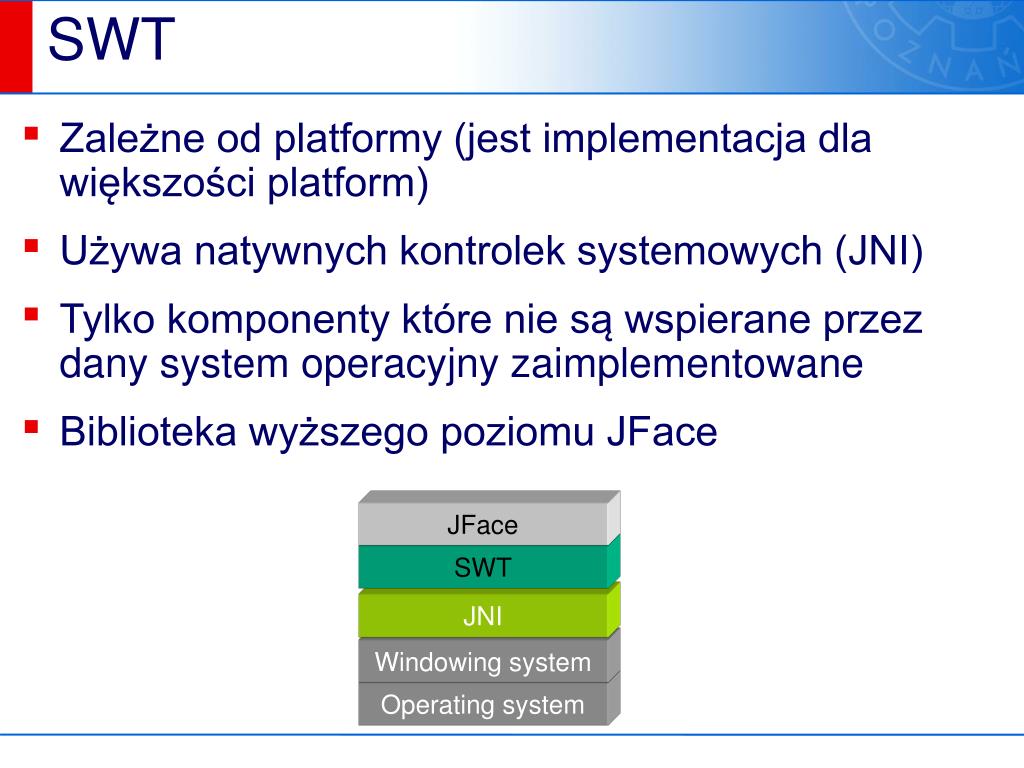

SWT
  • Zależne od platformy (jest implementacja dla większości platform)
  • Używa natywnych kontrolek systemowych (JNI)
  • Tylko komponenty które nie są wspierane przez dany system operacyjny zaimplementowane
  • Biblioteka wyższego poziomu JFace

JFace

SWT

JNI

Windowing system

Operating system

swt vs swing
SWT vs. Swing
  • Niezależne
  • Różnie to bywa
  • Look and Feel
  • Używa Observer Pattern
  • Manager rozmieszczenia
  • Zależne od platformy
  • Wydajne
  • Używa Observer Pattern
  • Manager rozmieszczenia

JFace

SWT

Swing

java.awt

JNI

sun.awt

Windowing system

Operating system

Operating system

slide6
Plan
  • Wprowadzenie
    • Podejścia do budowy GUI w Javie
  • Budowa GUI przy pomocy Swinga
    • Wprowadzenie do JFC - Swinga
    • Przegląd komponentów graficznych biblioteki oraz sposób zarządzania
    • Grafika
java foundation classes

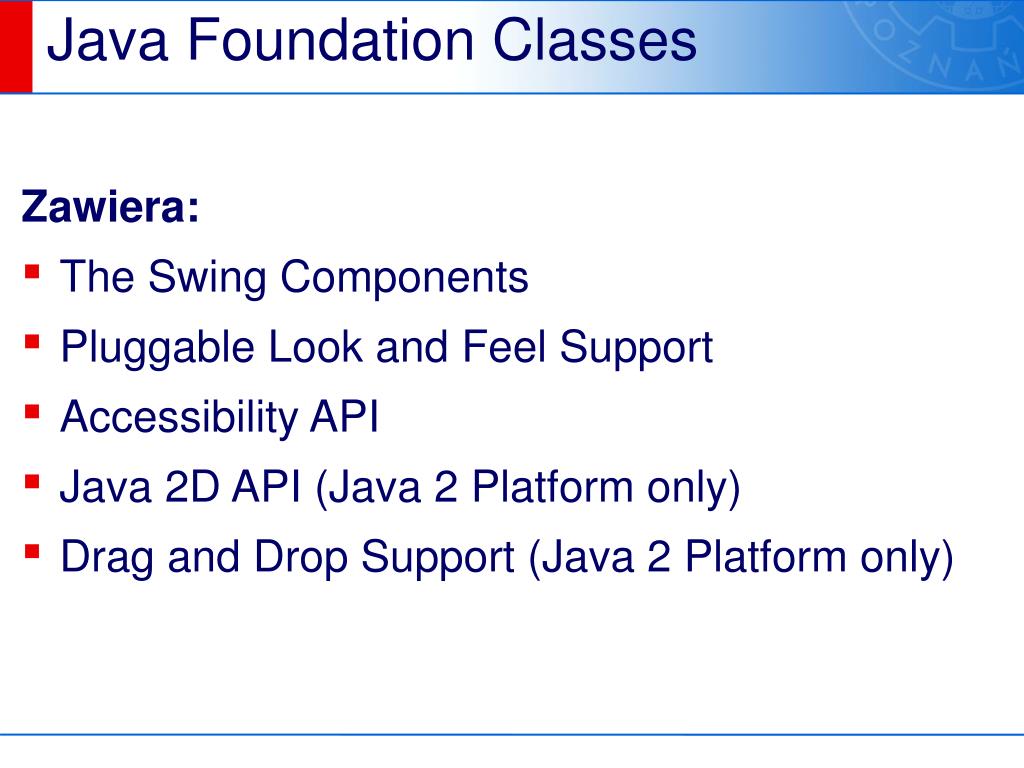

Java Foundation Classes

Zawiera:

  • The Swing Components
  • Pluggable Look and Feel Support
  • Accessibility API
  • Java 2D API (Java 2 Platform only)
  • Drag and Drop Support (Java 2 Platform only)
podej cie mvc
Podejście MVC
  • Model – dane stanu konkretnego komponentu
  • View – jak komponent jest widziany na ekranie
  • Controller – jak występowanie zdarzeń łączy dwa powyższe

http://www.tol.oulu.fi/kurssit/ot3/Lectures/OT3_L3.html

swing hierarchia

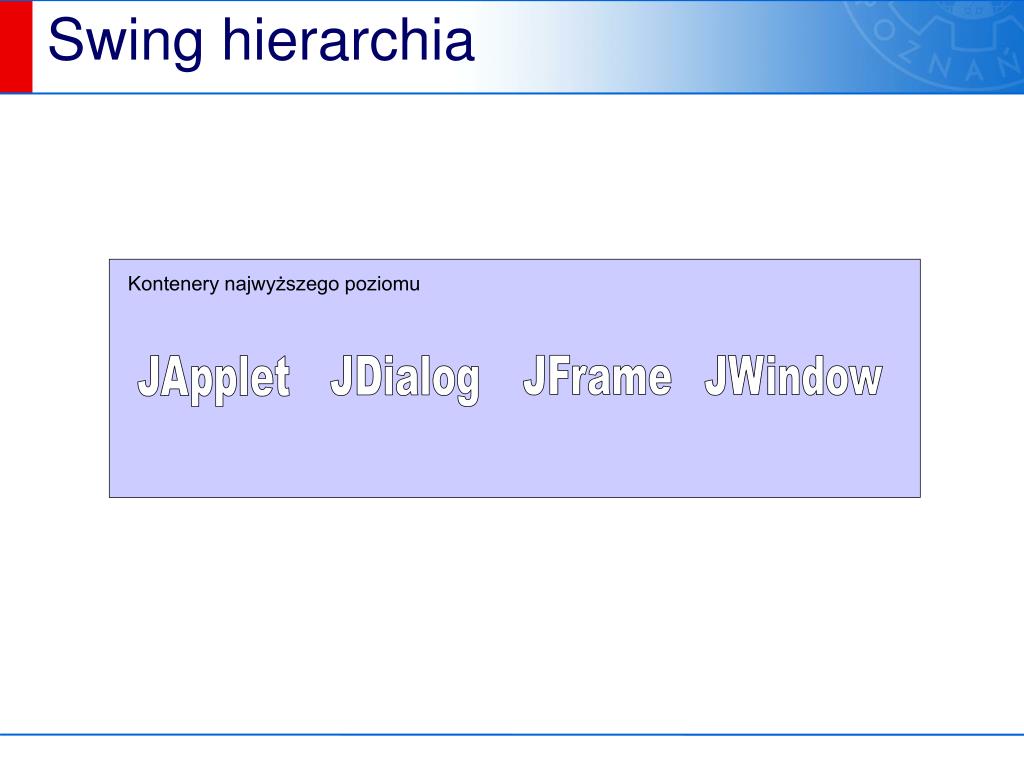

Swing hierarchia

Kontenery najwyższego poziomu

JFrame

JApplet

JDialog

JWindow

swing hierarchia10
Swing hierarchia

http://www.particle.kth.se/~fmi/kurs/PhysicsSimulation/Lectures/07A/swingDesign.html

wzorzec composite12
Wzorzec Composite

http://www.javaworld.com/javaworld/jw-09-2002/jw-0913-designpatterns.html

kontenery najwy szego poziomu

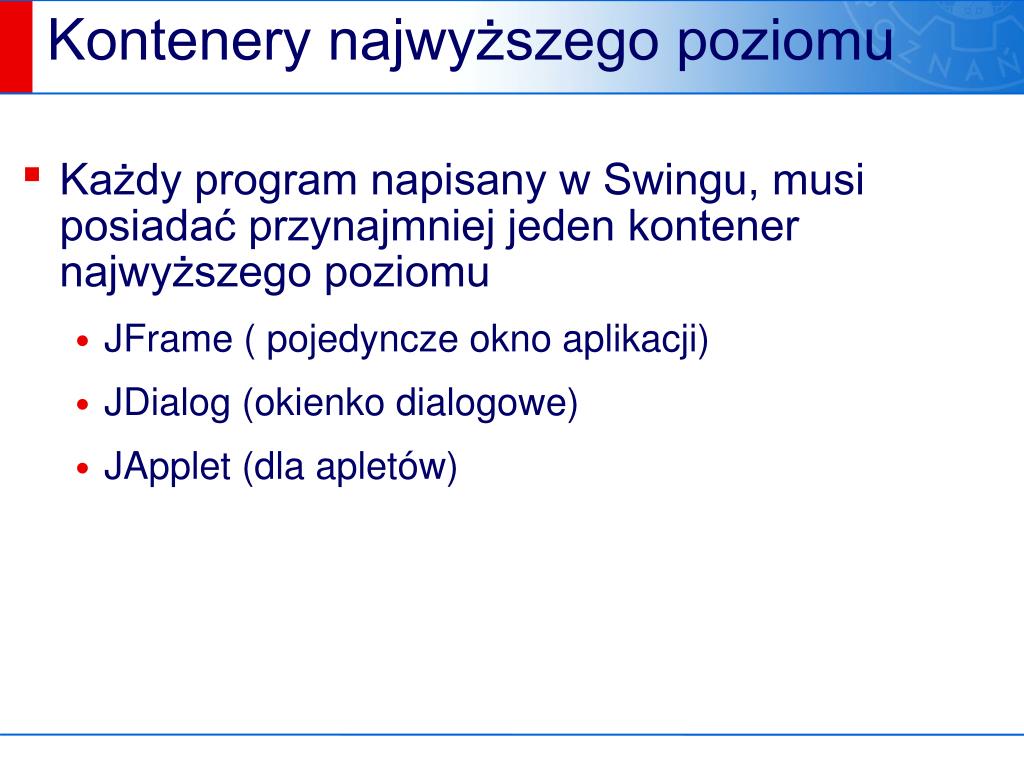

Kontenery najwyższego poziomu
  • Każdy program napisany w Swingu, musi posiadać przynajmniej jeden kontener najwyższego poziomu
    • JFrame ( pojedyncze okno aplikacji)
    • JDialog (okienko dialogowe)
    • JApplet (dla apletów)
hello world jframe

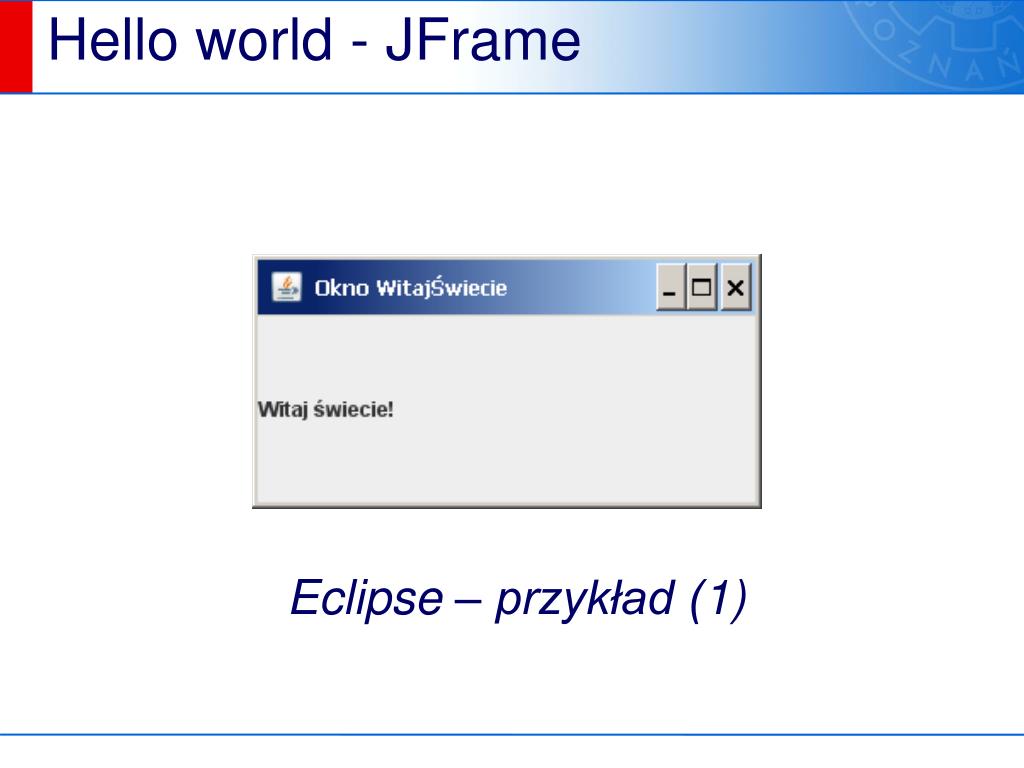

Hello world - JFrame

Eclipse – przykład (1)

slide16

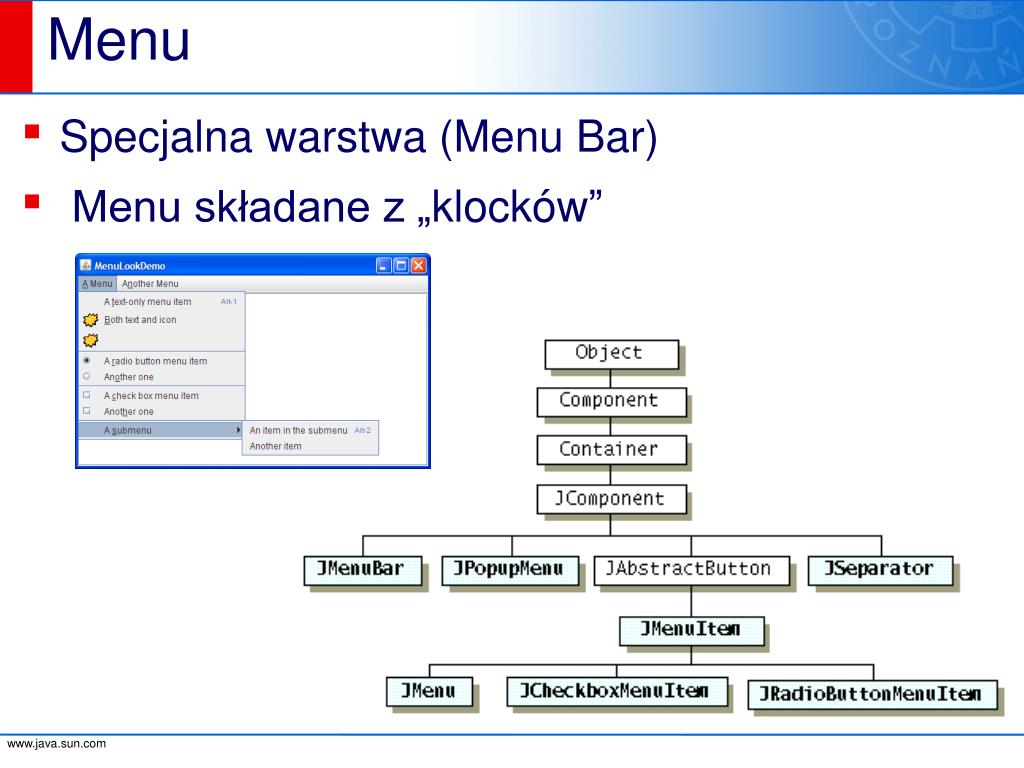

Menu
  • Specjalna warstwa (Menu Bar)
  • Menu składane z „klocków”

www.java.sun.com

slide17

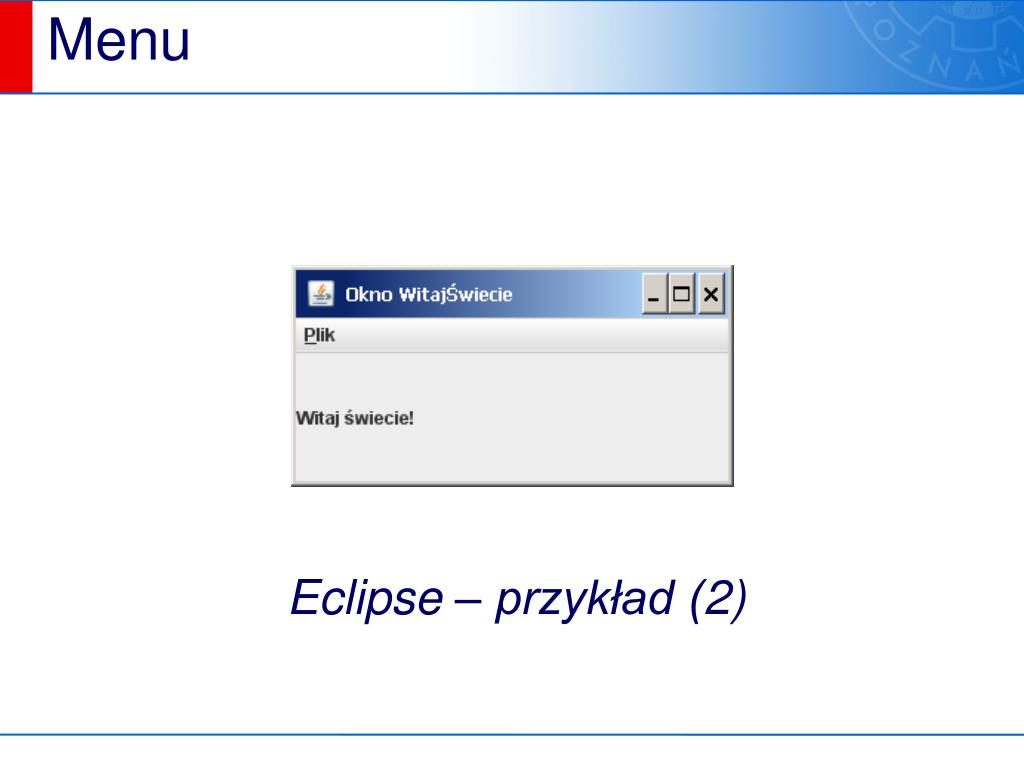

Menu

Eclipse – przykład (2)

obs uga akcji
Obsługa akcji
  • Obsługa zdarzeń oparta jest na wzorcu Observer/Listener
  • Każdy komponent może być obserwowany przez wielu obserwatorów
  • Każdy komponent może obsługiwać wiele typów słuchaczy (np. zdarzenia obsługi myszy, klawiatury, zmiany struktury itd.)
wzorzec observer

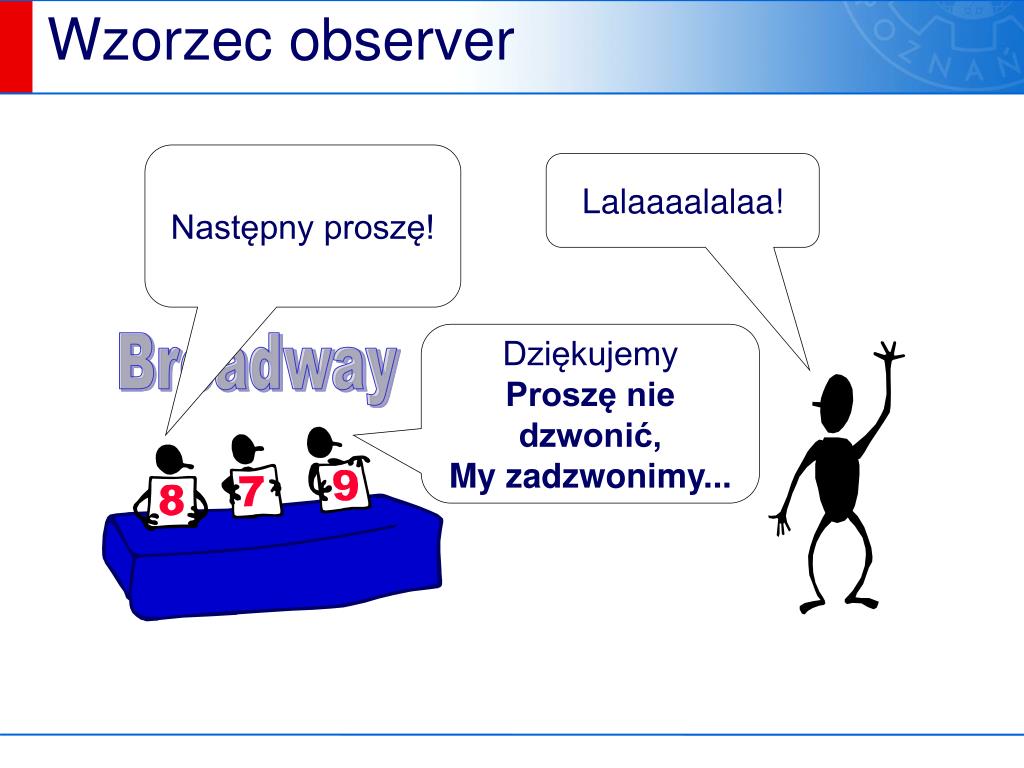

Wzorzec observer

Następny proszę!

Lalaaaalalaa!

Dziękujemy

Proszę nie dzwonić,

My zadzwonimy...

Broadway

wzorzec observer20

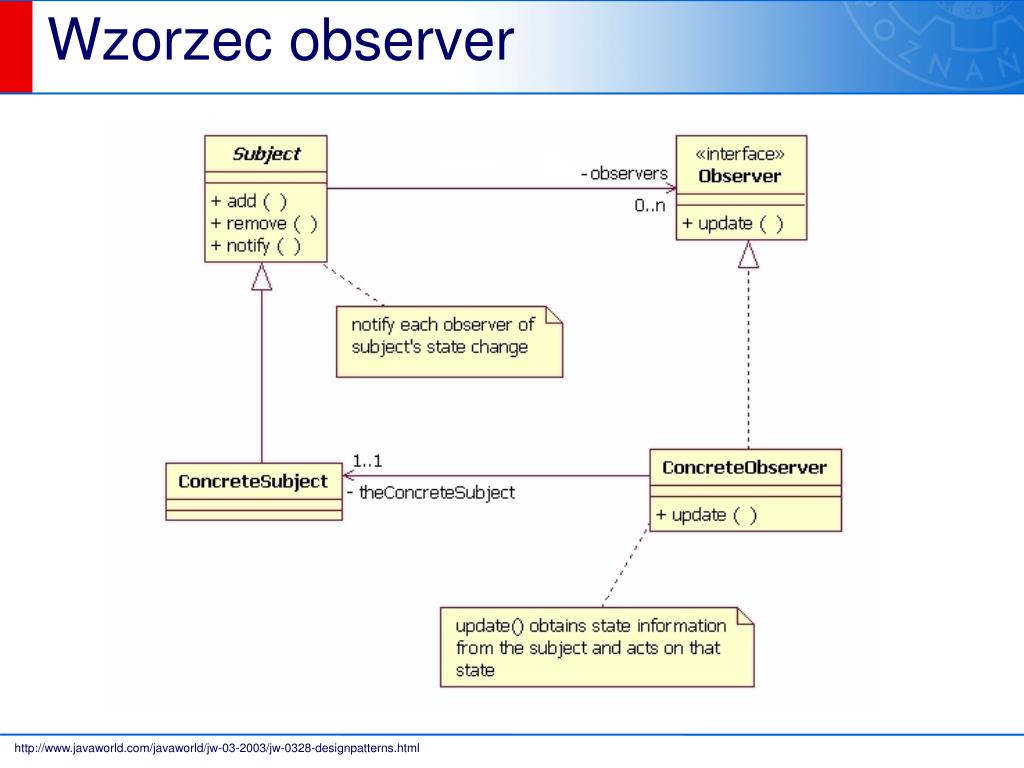

Wzorzec observer

http://www.javaworld.com/javaworld/jw-03-2003/jw-0328-designpatterns.html

swing awt observer
Swing/AWT & Observer

menuItem.addActionListener(new ActionListener(){

publicvoid actionPerformed(ActionEvent e) {

// tutaj kod obslugi

System.out.println(”Wybrano mnie”);

}

});

JMenuItem

Listeners [menuItem]

swing awt observer22

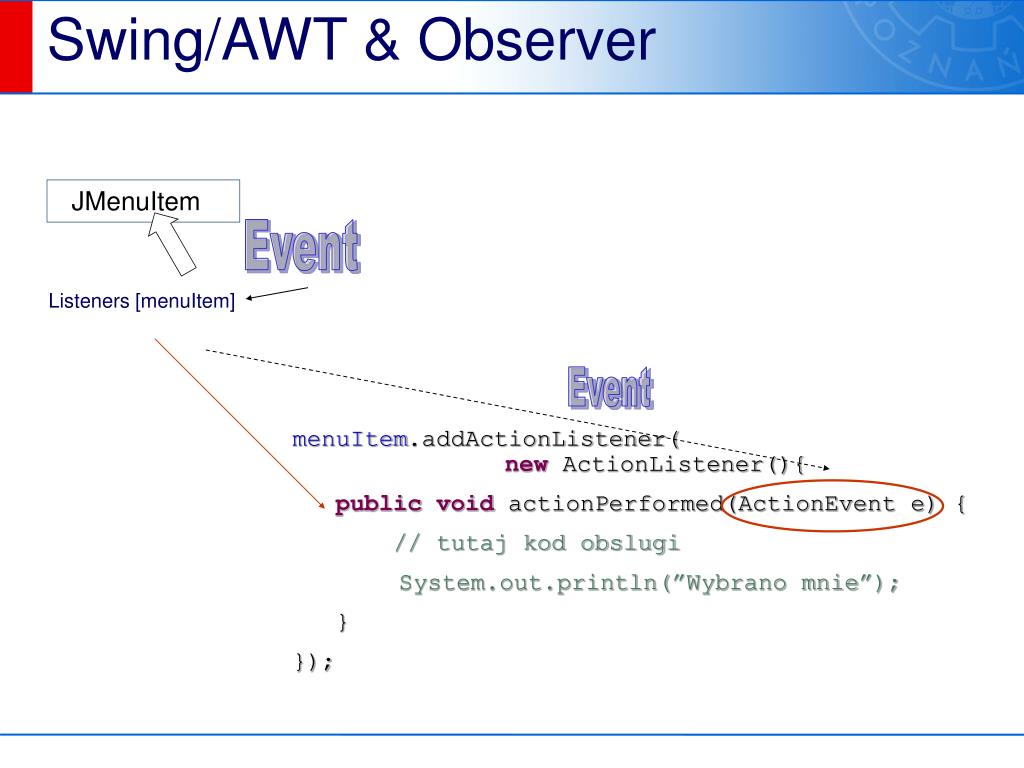

Swing/AWT & Observer

JMenuItem

Event

Listeners [menuItem]

Event

menuItem.addActionListener(new ActionListener(){

publicvoid actionPerformed(ActionEvent e) {

// tutaj kod obslugi

System.out.println(”Wybrano mnie”);

}

});

przyk ady s uchaczy awt
Przykłady słuchaczy AWT

Event listener interfaces in java.awt.events

  • ActionListener
  • AdjustmentListener
  • AWTEventListener
  • ComponentListener
  • ContainerListener
  • FocusListener Focus
  • HierarchyBoundsListener Hierarchy
  • HierarchyListener Hierarchy
  • InputMethodListener
  • ItemListener
  • KeyListener
  • MouseListener
  • MouseMotionListener
  • MouseWheelListener
  • TextListener
  • WindowFocusListener
  • WindowListener
  • WindowStateListener
przyk ady s uchaczy swing
Przykłady słuchaczy Swing

Event listener interfaces in javax.swing.event

  • AncestorListener
  • CaretListener
  • CellEditorListener
  • ChangeListener
  • DocumentListener
  • HyperlinkListener
  • InternalFrameListener
  • ListDataListener
  • ListSelectionListener
  • MenuDragMouseListener
  • MenuKeyListener
  • MenuListener
  • MouseInputListener
  • PopupMenuListener
  • TableColumnModelListener
  • TableModelListener
  • TreeExpansionListener
  • TreeModelListener
  • TreeSelectionListener
  • TreeWillExpandListener
  • UndoableEditListener
slide25
Menu

Eclipse – przykład (3)

look feel
Look & Feel
  • W JFC istnieje możliwość zmiany sposobu wyświetlania kontrolek
  • Domyślny wygląd to Metal / Aqua
  • Można wybrać wygląd systemu operacyjnego
  • W JFC nie korzystano z kontrolek natywnych systemu (zmienione podejście ostatnio)
look feel27

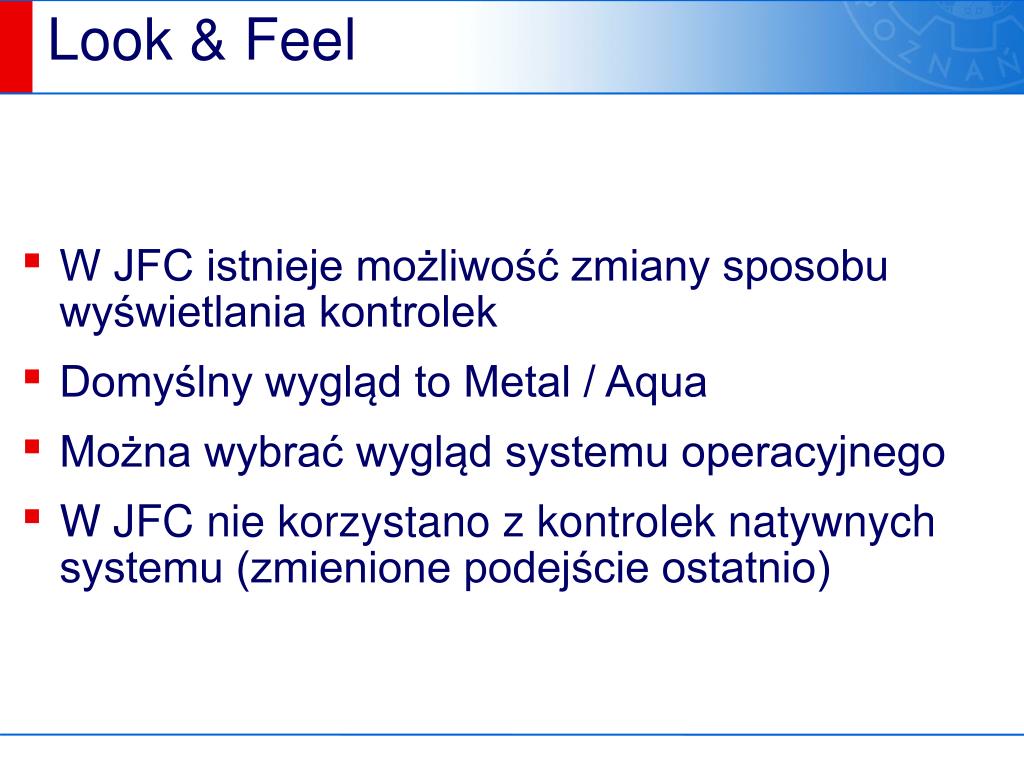

Look & Feel

Eclipse – przykład (4)

podstawowe komponenty

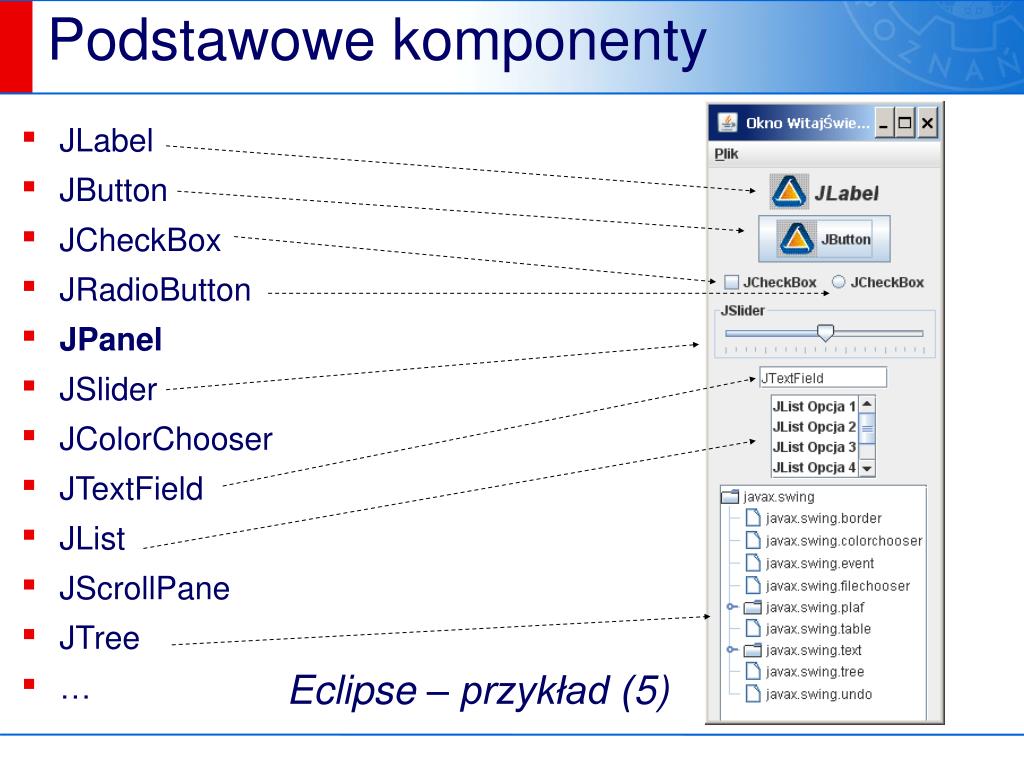

Podstawowe komponenty
  • JLabel
  • JButton
  • JCheckBox
  • JRadioButton
  • JPanel
  • JSlider
  • JColorChooser
  • JTextField
  • JList
  • JScrollPane
  • JTree

Eclipse – przykład (5)

layout managers

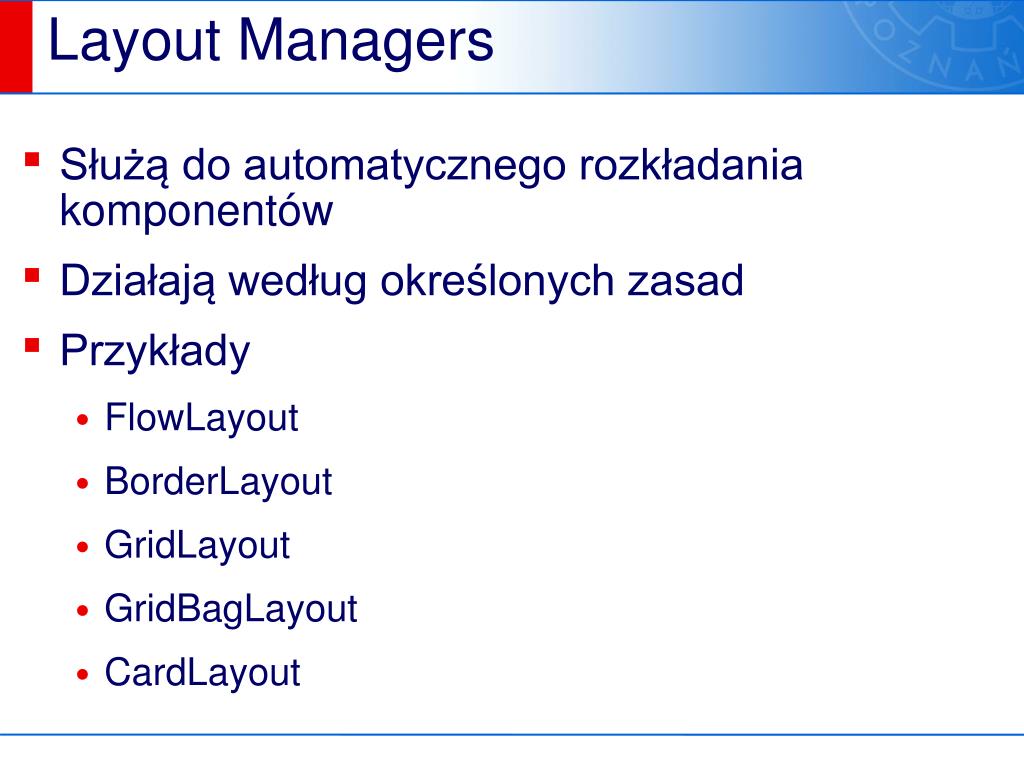

Layout Managers
  • Służą do automatycznego rozkładania komponentów
  • Działają według określonych zasad
  • Przykłady
    • FlowLayout
    • BorderLayout
    • GridLayout
    • GridBagLayout
    • CardLayout
flowlayout

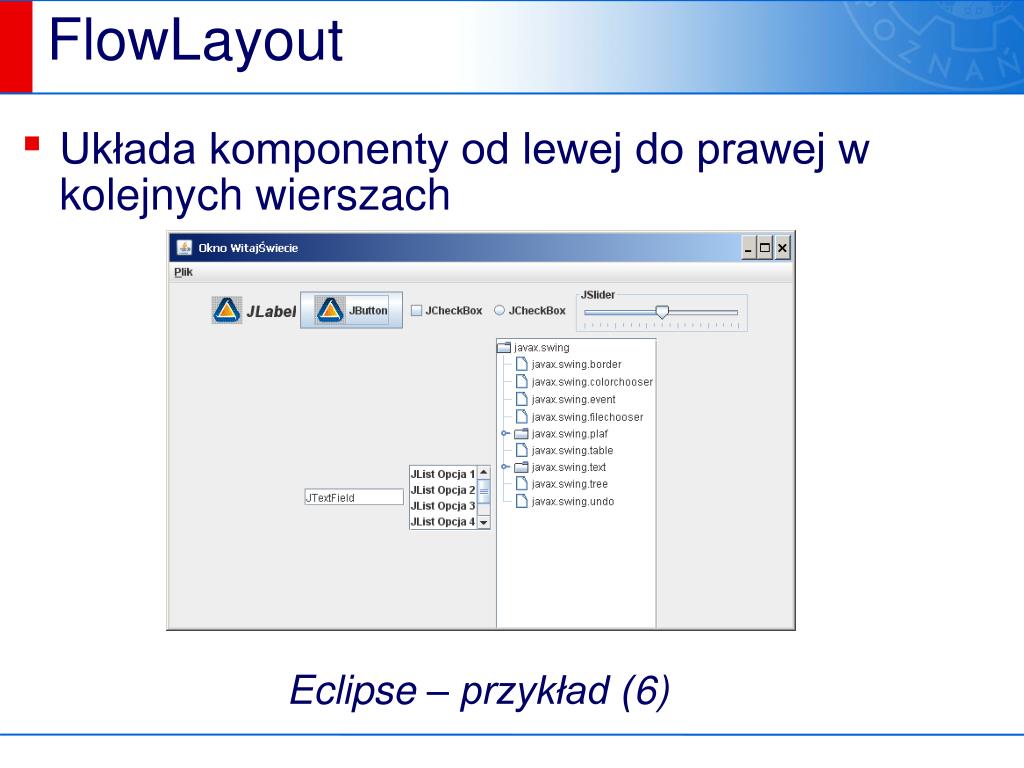

FlowLayout
  • Układa komponenty od lewej do prawej w kolejnych wierszach

Eclipse – przykład (6)

borderlayout
BorderLayout
  • Każdy komponent umieszczany jest w jednym z pięciu rejonów:
    • na dole,
    • na górze,
    • po lewo,
    • po prawo
    • po środku
  • Komponenty dodawane do kontenera bez wskazania rejonu domyślnie dodawane są po środku
  • Dodanie nowego komponentu do rejonu już posiadającego zawartość spowoduje jej podmianę

Eclipse – przykład (7)

gridlayout
GridLayout
  • GridLayout układa komponenty w komórkach siatki, której rozmiar określamy przy pomocy parametrów konstruktora.
  • Komponenty zajmują kolejne komórki zgodnie z kolejnością dodawania.

Eclipse – przykład (8)

gridbaglayout

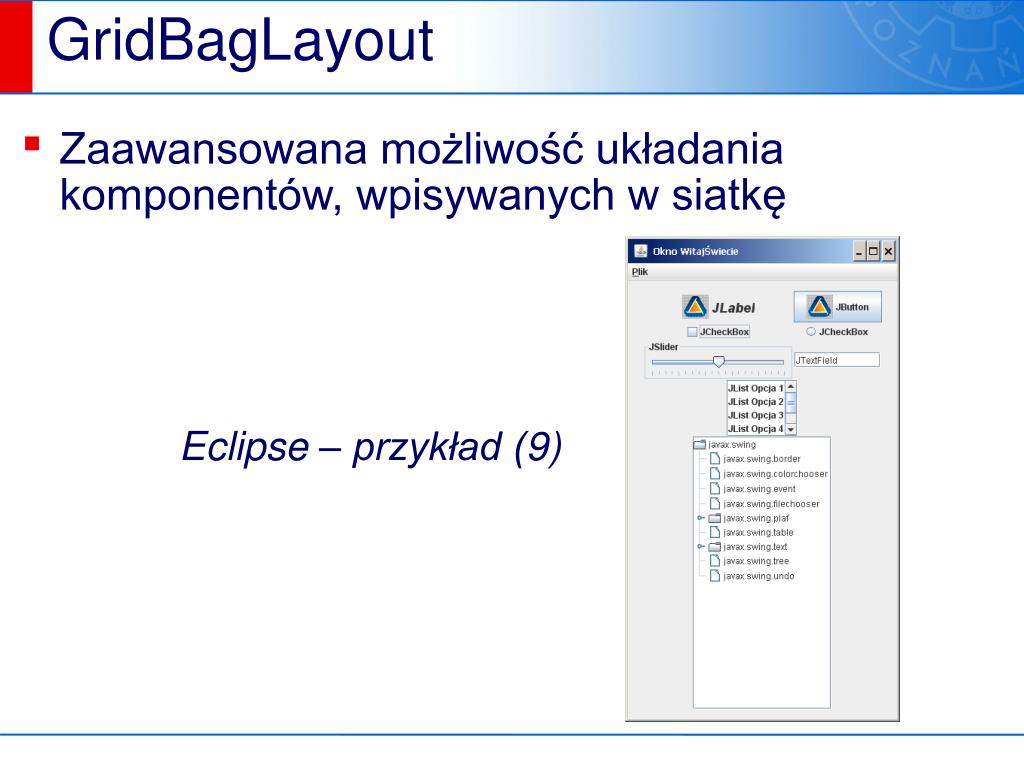

GridBagLayout
  • Zaawansowana możliwość układania komponentów, wpisywanych w siatkę

Eclipse – przykład (9)

cardlayout

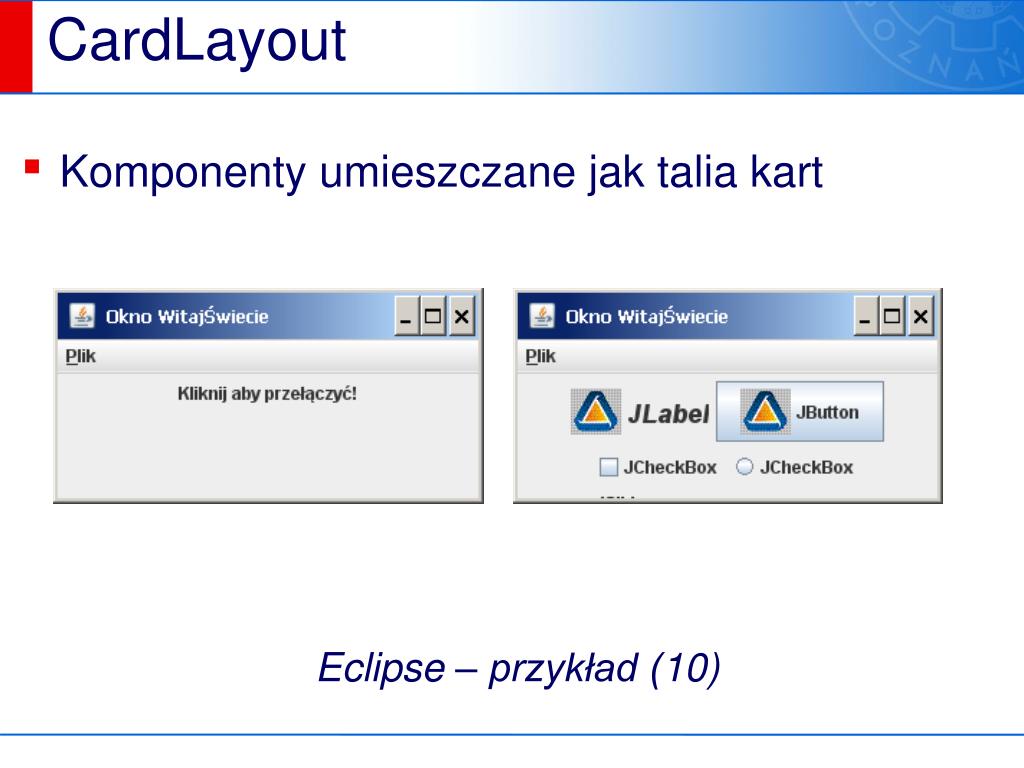

CardLayout
  • Komponenty umieszczane jak talia kart

Eclipse – przykład (10)

slide35

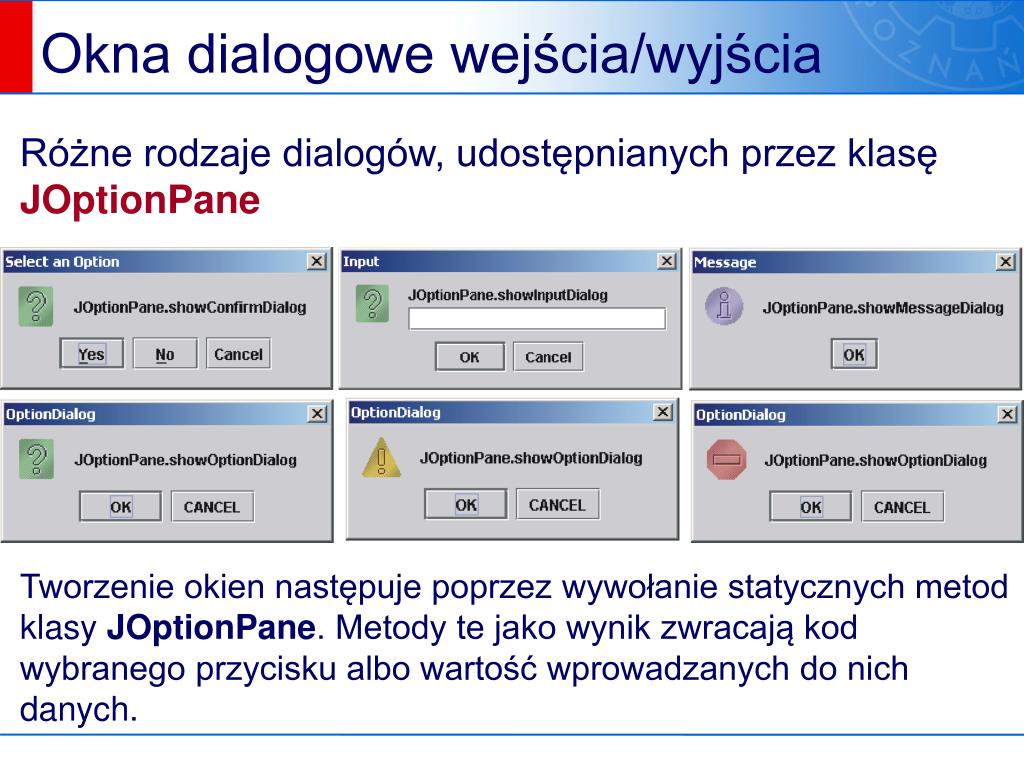

Okna dialogowe wejścia/wyjścia

Różne rodzaje dialogów, udostępnianych przez klasę JOptionPane

Tworzenie okien następuje poprzez wywołanie statycznych metod klasy JOptionPane. Metody te jako wynik zwracają kod wybranego przycisku albo wartość wprowadzanych do nich danych.

slide36
Plan
  • Wprowadzenie
    • Podejścia do budowy GUI w Javie
  • Budowa GUI przy pomocy Swinga
    • Wprowadzenie do JFC - Swinga
    • Przegląd komponentów graficznych biblioteki oraz sposób zarządzania
    • Grafika
rysowanie na komponencie
Rysowanie na komponencie
  • Każdy komponent ma metodę paintComponent, w której można rysować
  • Można ją przeciążyć i zaimplementować własne rysowanie
  • W metodzie dostępna jest zmienna typu Graphics, przekazywana jako parametr
  • Możemy zrzutować ją na Graphics2D, aby otrzymać bardziej rozbudowany wachlarz możliwości
rysowanie na komponencie38

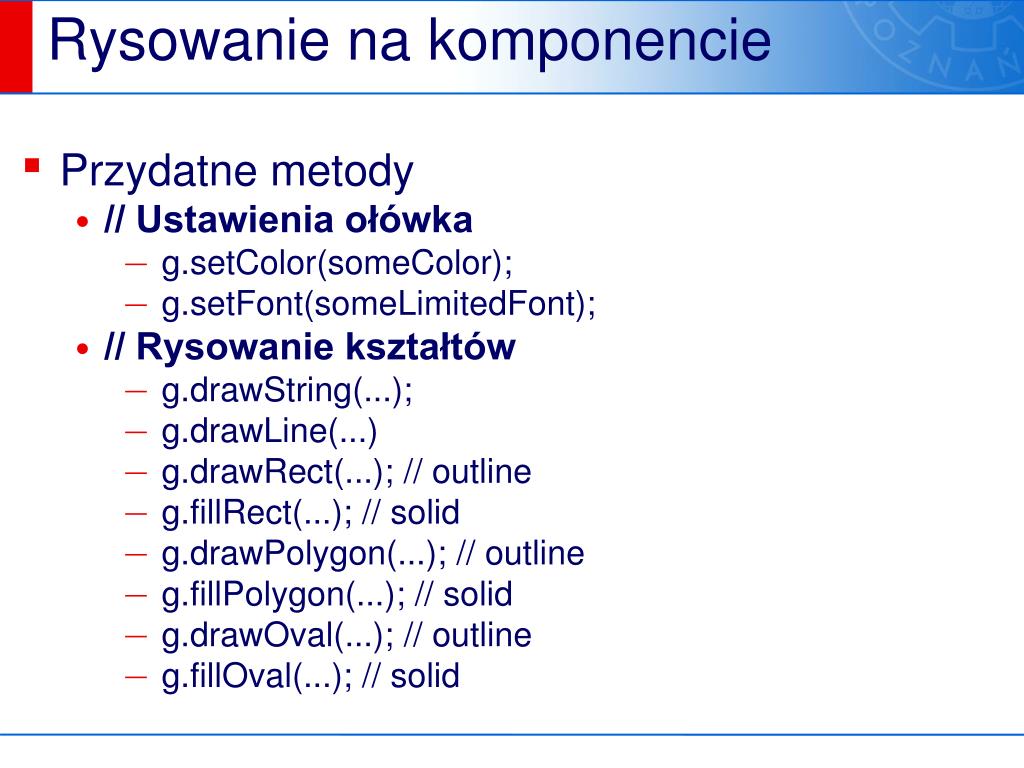

Rysowanie na komponencie
  • Przydatne metody
    • // Ustawienia ołówka
      • g.setColor(someColor);
      • g.setFont(someLimitedFont);
    • // Rysowanie kształtów
      • g.drawString(...);
      • g.drawLine(...)
      • g.drawRect(...); // outline
      • g.fillRect(...); // solid
      • g.drawPolygon(...); // outline
      • g.fillPolygon(...); // solid
      • g.drawOval(...); // outline
      • g.fillOval(...); // solid
rysowanie na komponencie39
Rysowanie na komponencie
  • Przydatne metody
    • g2d.setPaint(fillColorOrPattern);
    • g2d.setStroke(penThicknessOrPattern);
    • g2d.setComposite(someAlphaComposite);
    • g2d.setFont(anyFont);
    • g2d.translate(...);
    • g2d.rotate(...);
    • g2d.scale(...);
    • g2d.setTransform(someAffineTransform);
    • g2d.draw(s); // outline
    • g2d.fill(s); // solid
przekszta cenia

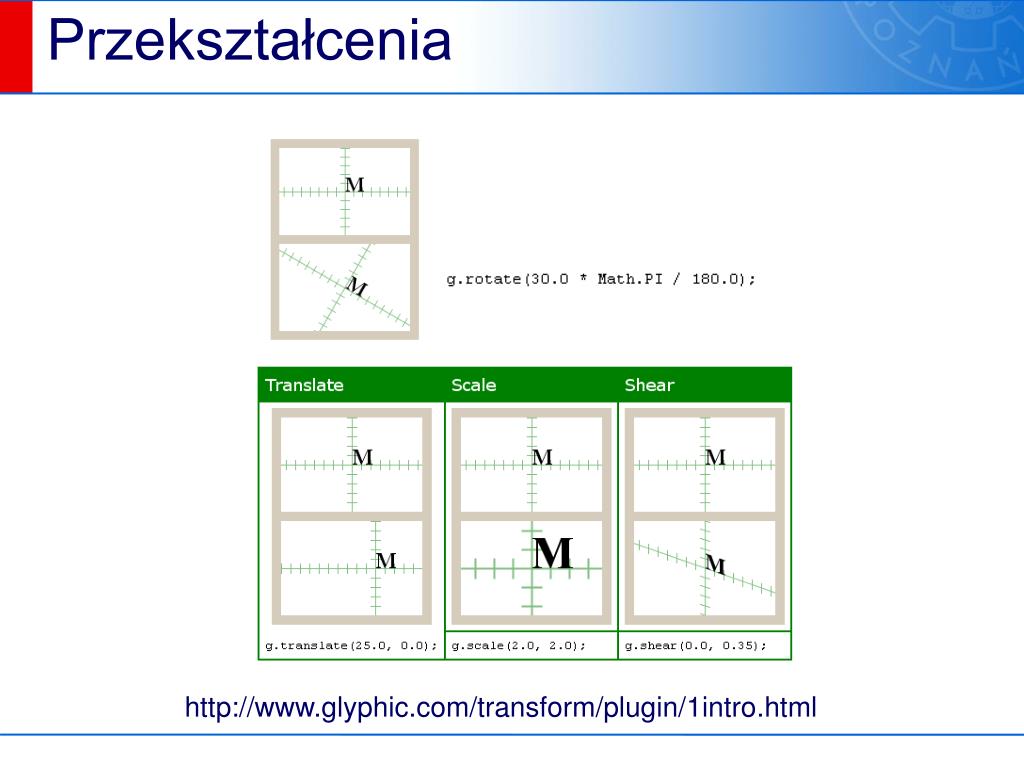

Przekształcenia

http://www.glyphic.com/transform/plugin/1intro.html

przekszta cenia41

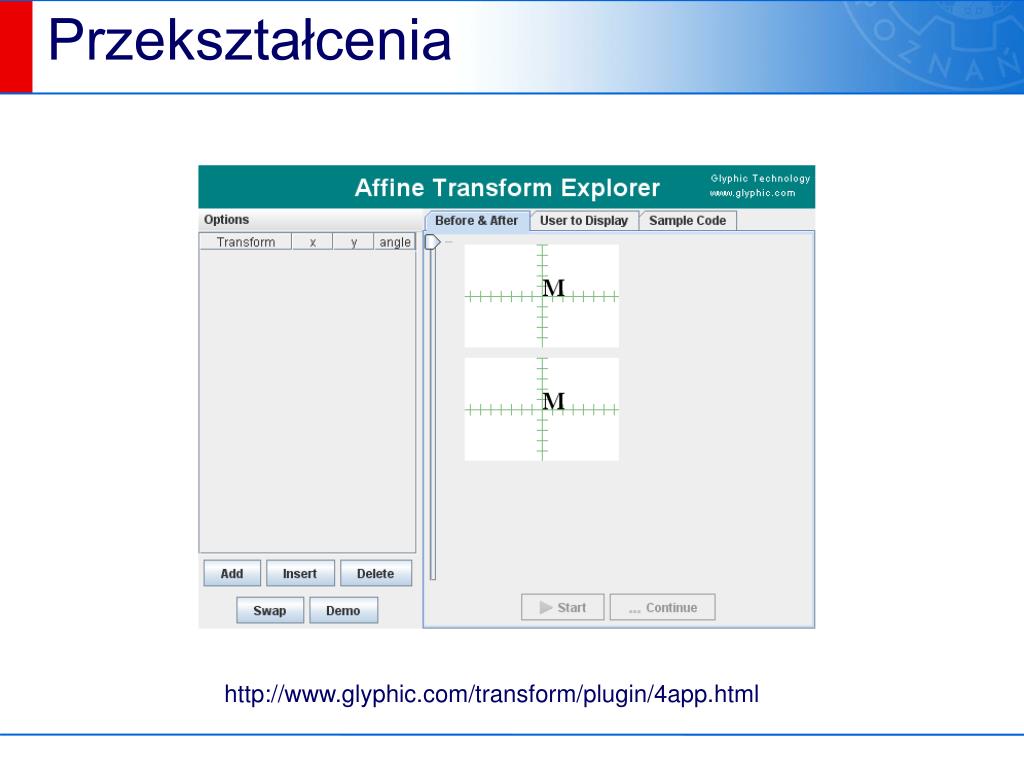

Przekształcenia

http://www.glyphic.com/transform/plugin/4app.html

przekszta cenia42

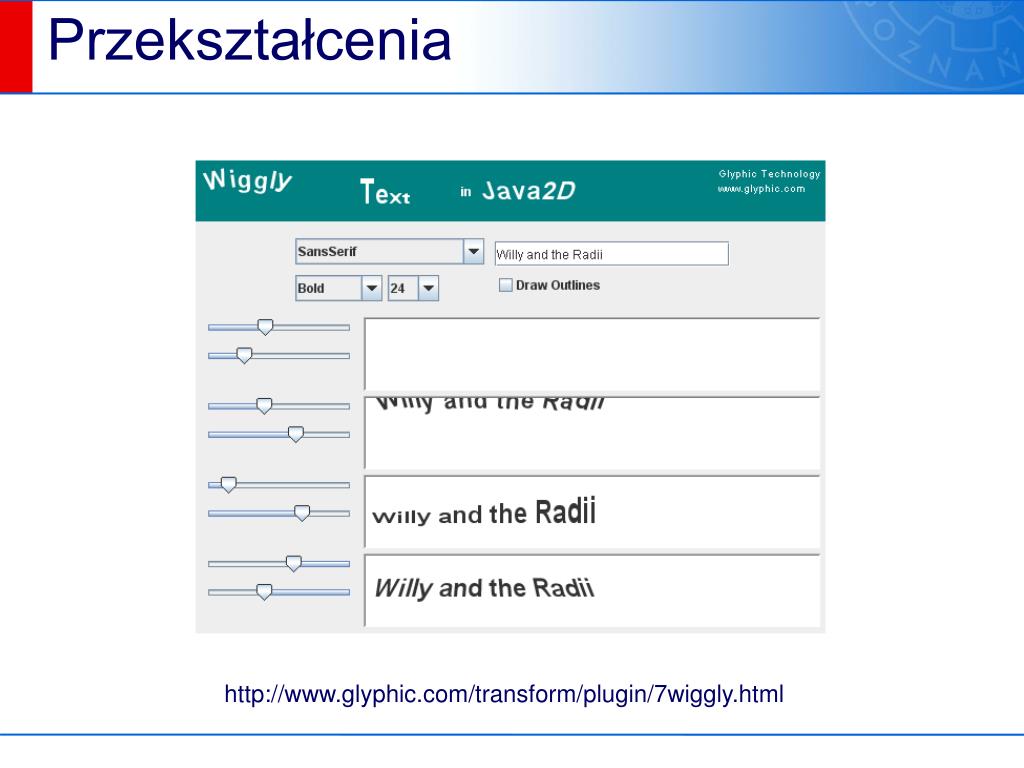

Przekształcenia

http://www.glyphic.com/transform/plugin/7wiggly.html

przyk ad

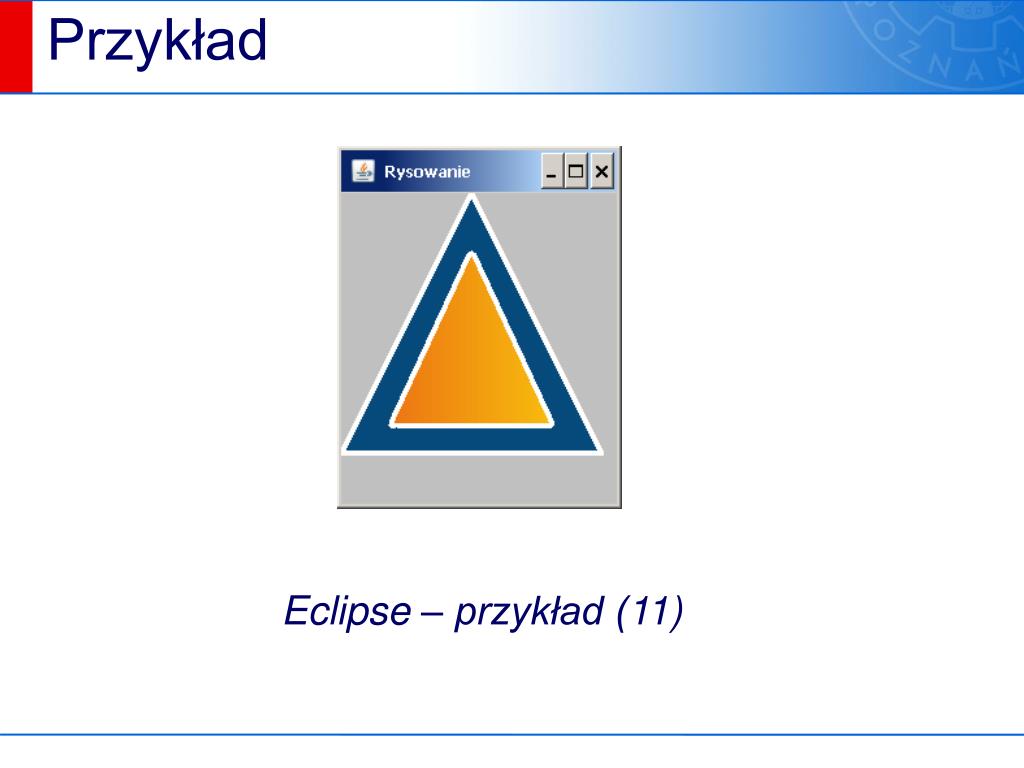

Przykład

Eclipse – przykład (11)

s wing

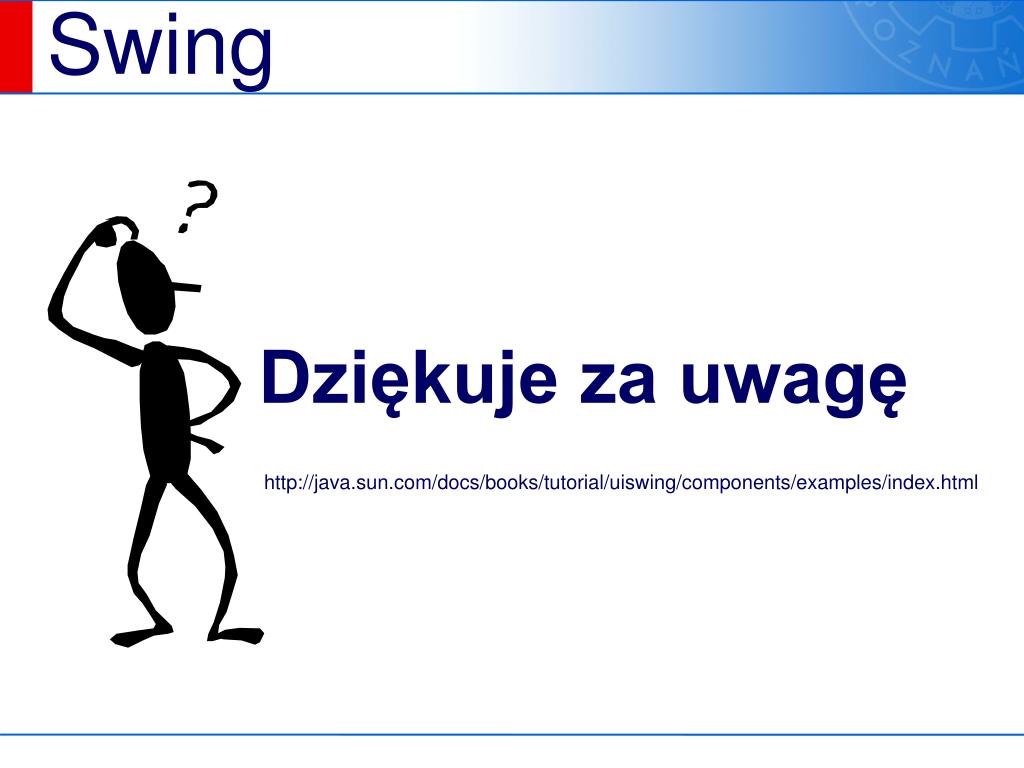

Swing

Dziękuje za uwagę

http://java.sun.com/docs/books/tutorial/uiswing/components/examples/index.html
