两点透视图绘制

两点透视图绘制. 授课：竺莉莉. 导入. 比较：. 1 、比较两幅效果图的不同点？ 2 、你喜欢那副效果图，为什么？. A. B. 一、概念 两点透视又称成角透视，它是物体与画面形成一定的角度，物体的各个平行面朝不同的两个方向消失再视平线上，画面上有左右两个消失点的透视形式。. 新课. 特点：两点透视画面效果自由活泼，能反映出建筑体的正侧两面，容易表现建筑的体积感，在建筑室外途中应用最为广泛。. 二、两点透视的画法：. 新课. 1 ）画线段 AB ，确定层高

eyad
Download Presentation

两点透视图绘制

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

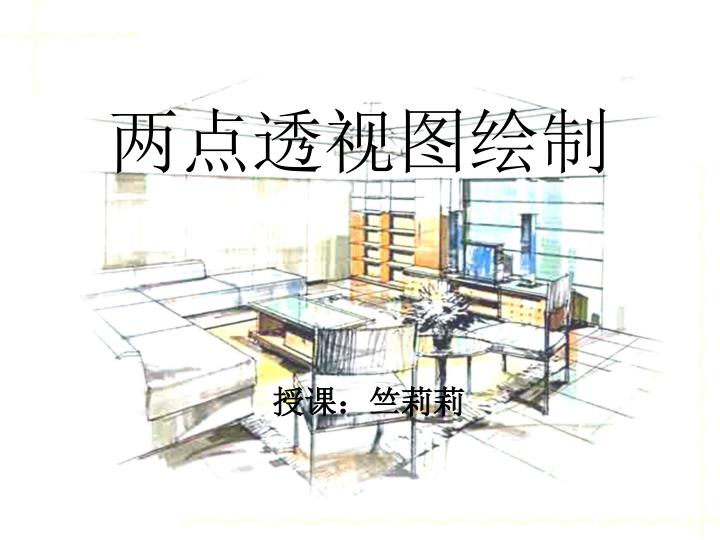

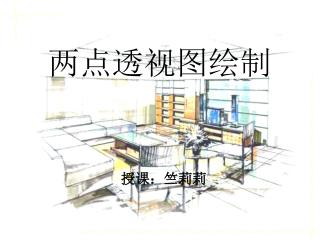

  1. 两点透视图绘制 授课：竺莉莉

  2. 导入 比较： 1、比较两幅效果图的不同点？ 2、你喜欢那副效果图，为什么？

  3. A B 一、概念 两点透视又称成角透视，它是物体与画面形成一定的角度，物体的各个平行面朝不同的两个方向消失再视平线上，画面上有左右两个消失点的透视形式。 新课 特点：两点透视画面效果自由活泼，能反映出建筑体的正侧两面，容易表现建筑的体积感，在建筑室外途中应用最为广泛。

  4. 二、两点透视的画法： 新课 1）画线段AB，确定层高 2）以B为原点画水平线HL，从HL向上1.5~1.7M的距离画EL（视平线），交AB。 3）确定两灭点，vpa，vpb，连接点A vpa并延长，连接点B vpb并延长， 确定一个透视空间。 4）画空间内的家具 在HL 线上取家具的尺寸大小，然后连接vpa或vpb并延长交面α,β， 确定墙角线。 注：在a面中取距离与vpa连接；在b面中取距离与vpb连接； 5）家具尺寸的高在AB线上取，与消失点的连接同上方式：如在α面中取距离 与vpa连接；在b面中取距离与vpb连接。

  5. 实例(回顾) 新课

  6. 新课 三、实例操作步骤

  7. 新课

  8. 新课

  9. 注意点：两点透视手法自由，反映的室内空间比较接近人们的观察习惯，容易被人们所接受，但是，再运用两点透视表现室内时，需要注意透视角度的选择，否则画面容易出现透视变形，给人失去平衡的感觉。注意点：两点透视手法自由，反映的室内空间比较接近人们的观察习惯，容易被人们所接受，但是，再运用两点透视表现室内时，需要注意透视角度的选择，否则画面容易出现透视变形，给人失去平衡的感觉。 新课

  10. 小结 4、小结 今天主要讲解了两点透视的具体画法，重要的是：1）在画两点透视时要注意两灭点的确定；2）HL线的确定；3）要注意家具的尺寸大小的透视关系和比例问题。 5、作业布置 P153 8.16临摹透视，不要求上色

  11. 欣赏
