  1. 終了フラグ （Ｐ.5とp.22の例）宅配便の料金プログラムに終了フラグを追加した説明

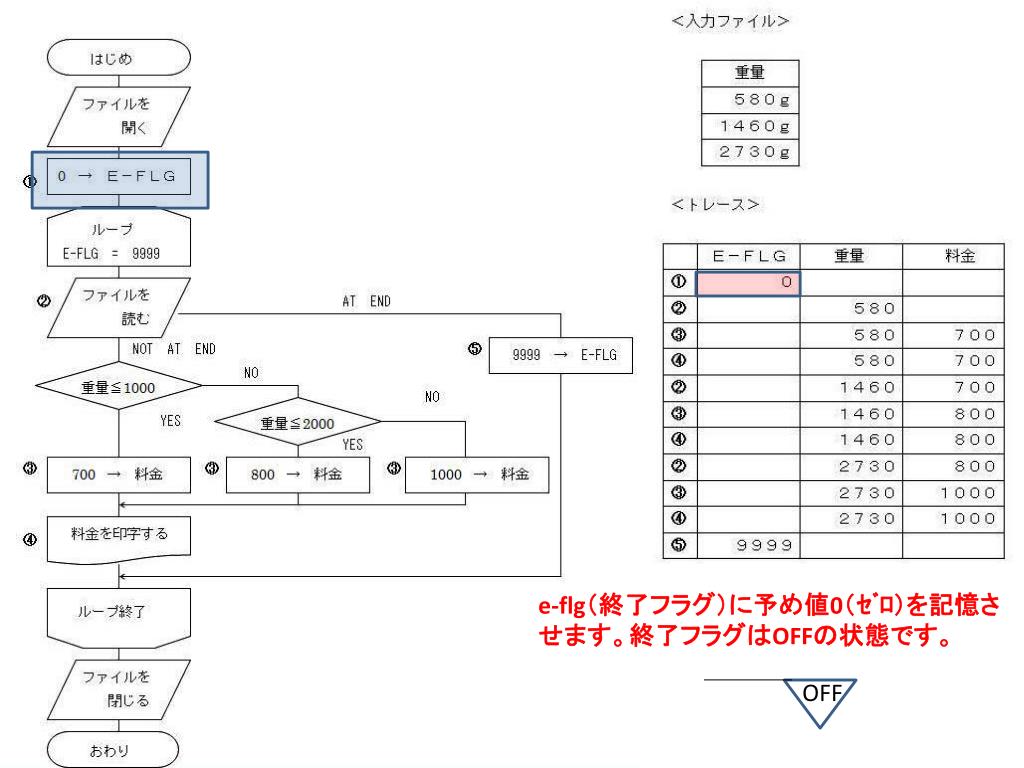

  2. e-flg（終了フラグ）に予め値0（ｾﾞﾛ）を記憶させます。終了フラグはOFFの状態です。e-flg（終了フラグ）に予め値0（ｾﾞﾛ）を記憶させます。終了フラグはOFFの状態です。 OFF

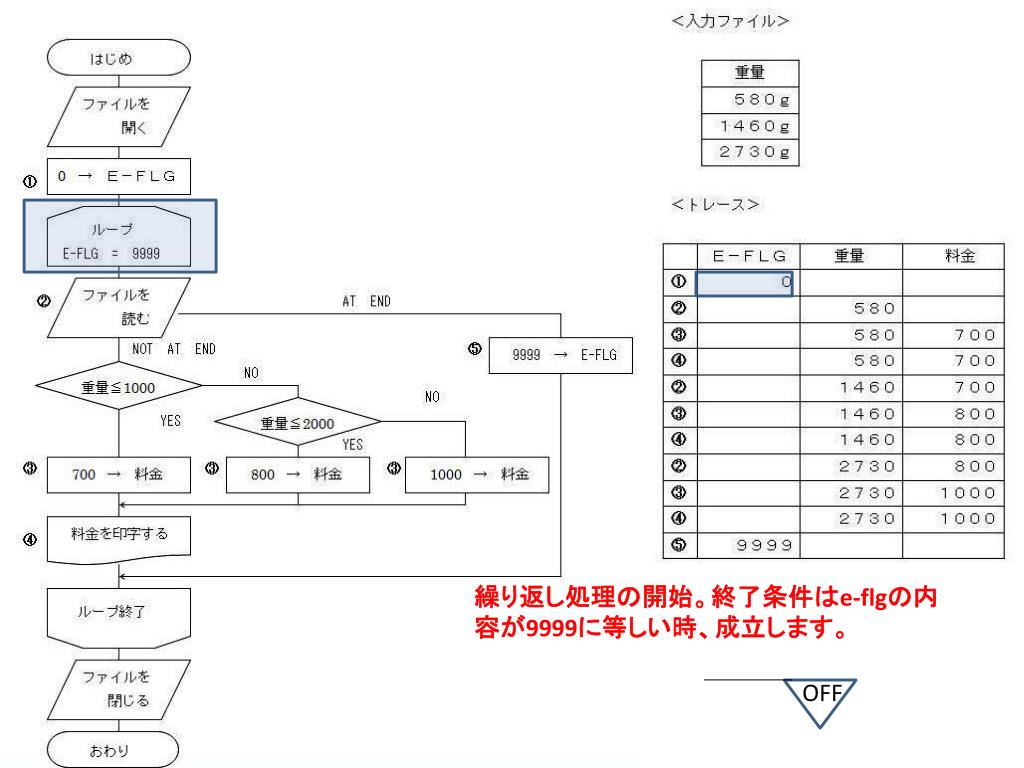

  3. 繰り返し処理の開始。終了条件はe-flgの内容が9999に等しい時、成立します。繰り返し処理の開始。終了条件はe-flgの内容が9999に等しい時、成立します。 OFF

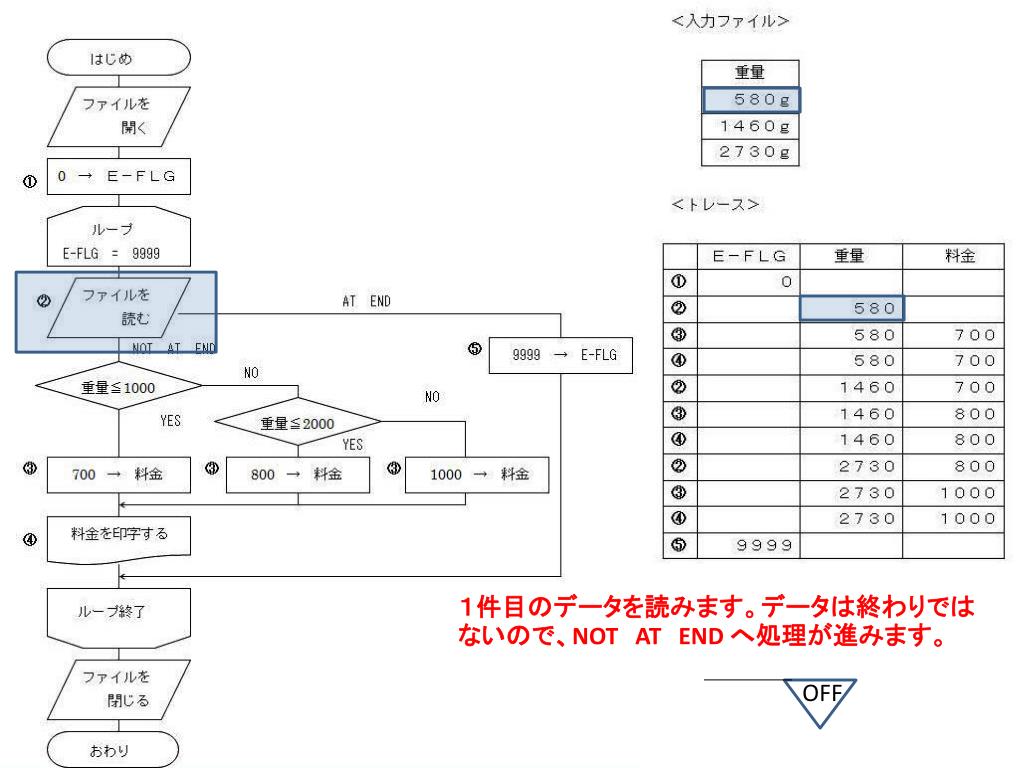

  4. １件目のデータを読みます。データは終わりではないので、NOTATEND へ処理が進みます。 OFF

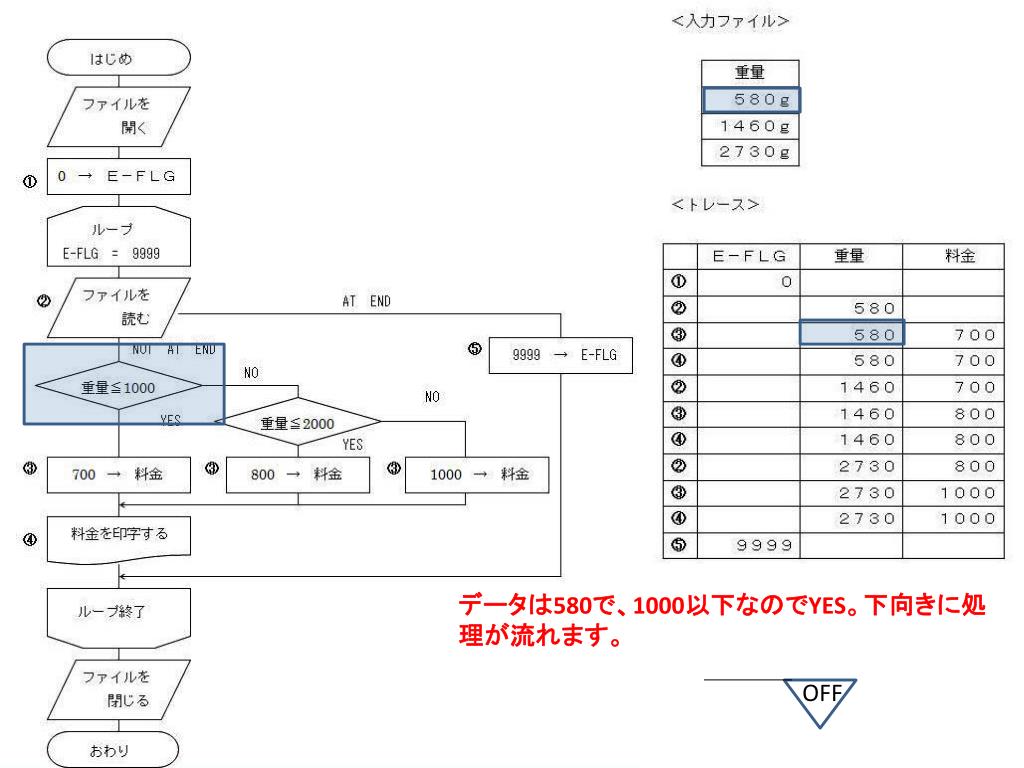

  5. データは580で、1000以下なのでYES。下向きに処理が流れます。データは580で、1000以下なのでYES。下向きに処理が流れます。 OFF

  6. データは1000以下なので料金の記憶場所に値、700が記憶されます。データは1000以下なので料金の記憶場所に値、700が記憶されます。 OFF

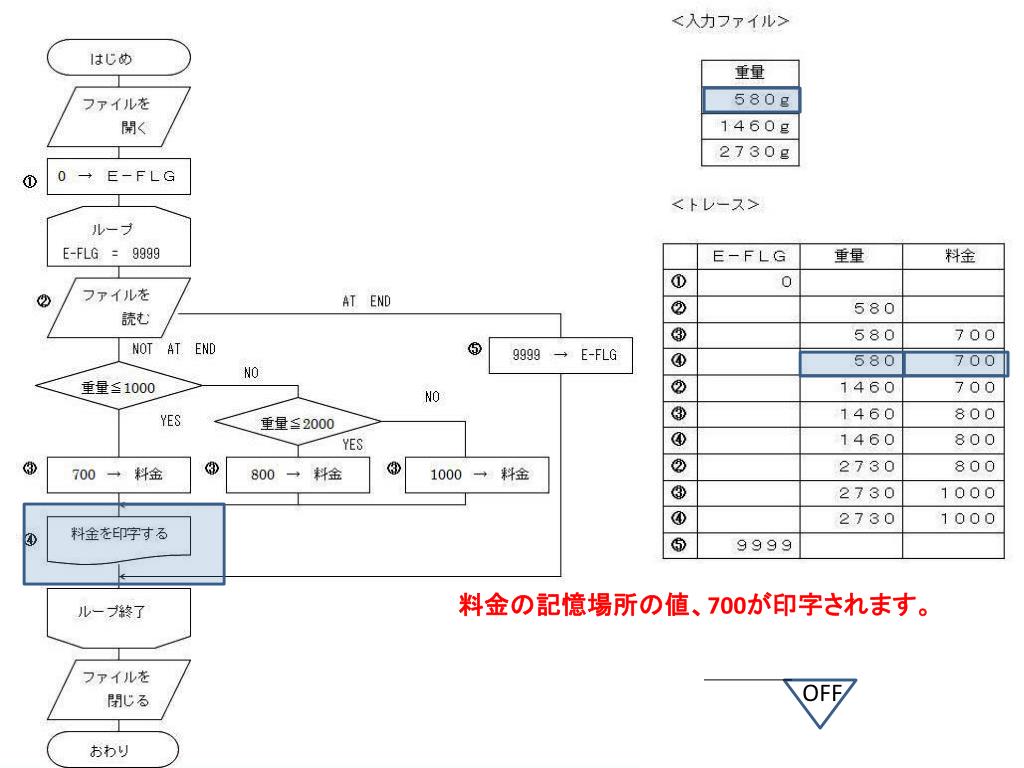

  7. 料金の記憶場所の値、700が印字されます。 OFF

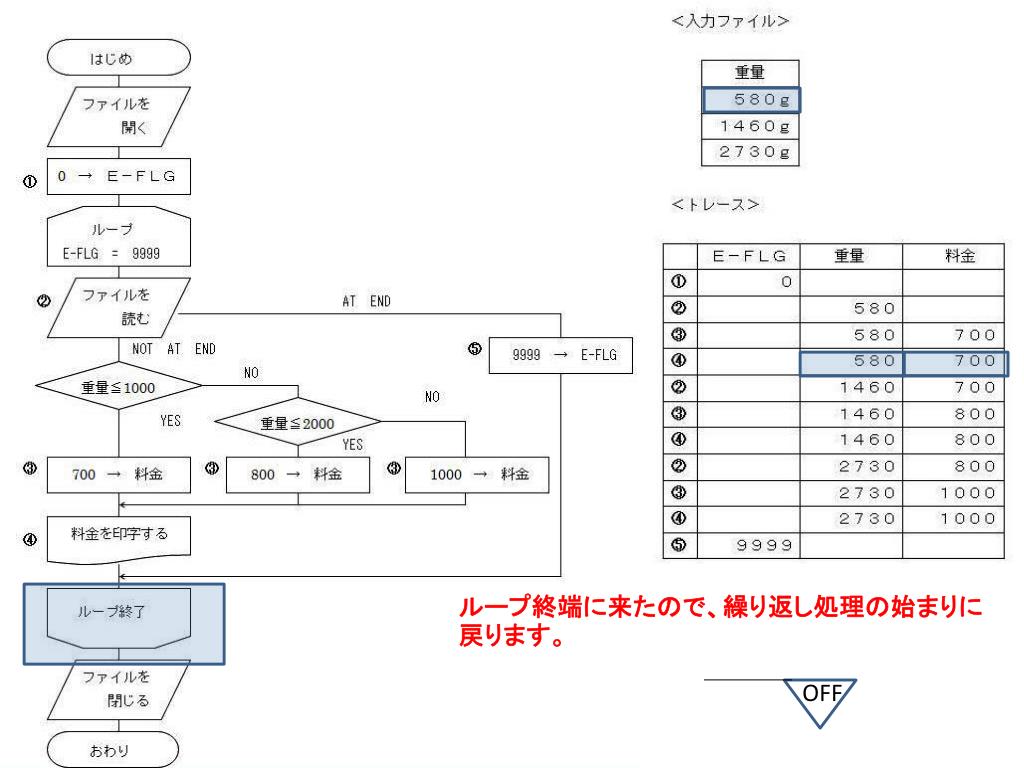

  8. ループ終端に来たので、繰り返し処理の始まりに戻ります。ループ終端に来たので、繰り返し処理の始まりに戻ります。 OFF

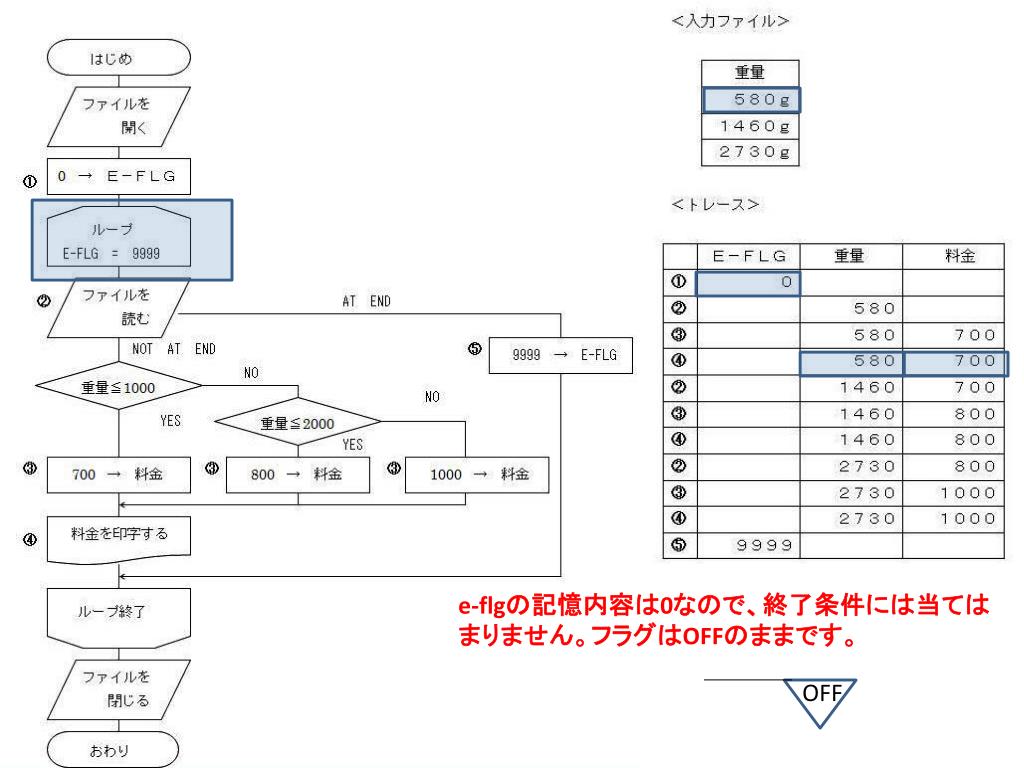

  9. e-flgの記憶内容は0なので、終了条件には当てはまりません。フラグはOFFのままです。e-flgの記憶内容は0なので、終了条件には当てはまりません。フラグはOFFのままです。 OFF

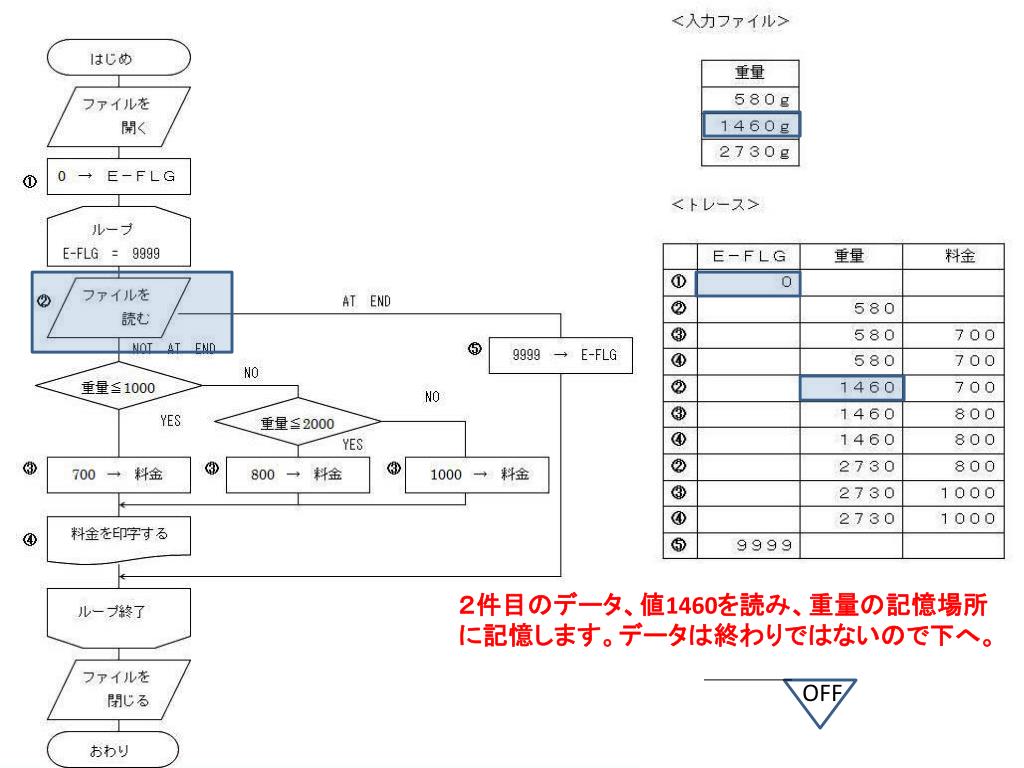

  10. ２件目のデータ、値1460を読み、重量の記憶場所に記憶します。データは終わりではないので下へ。２件目のデータ、値1460を読み、重量の記憶場所に記憶します。データは終わりではないので下へ。 OFF

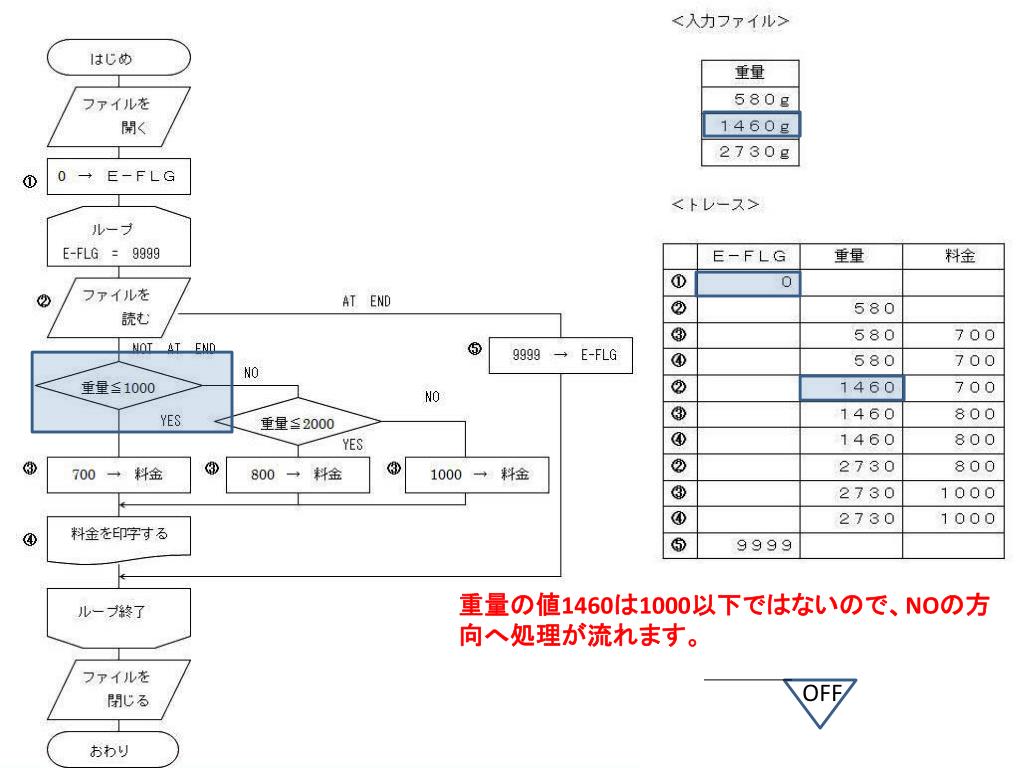

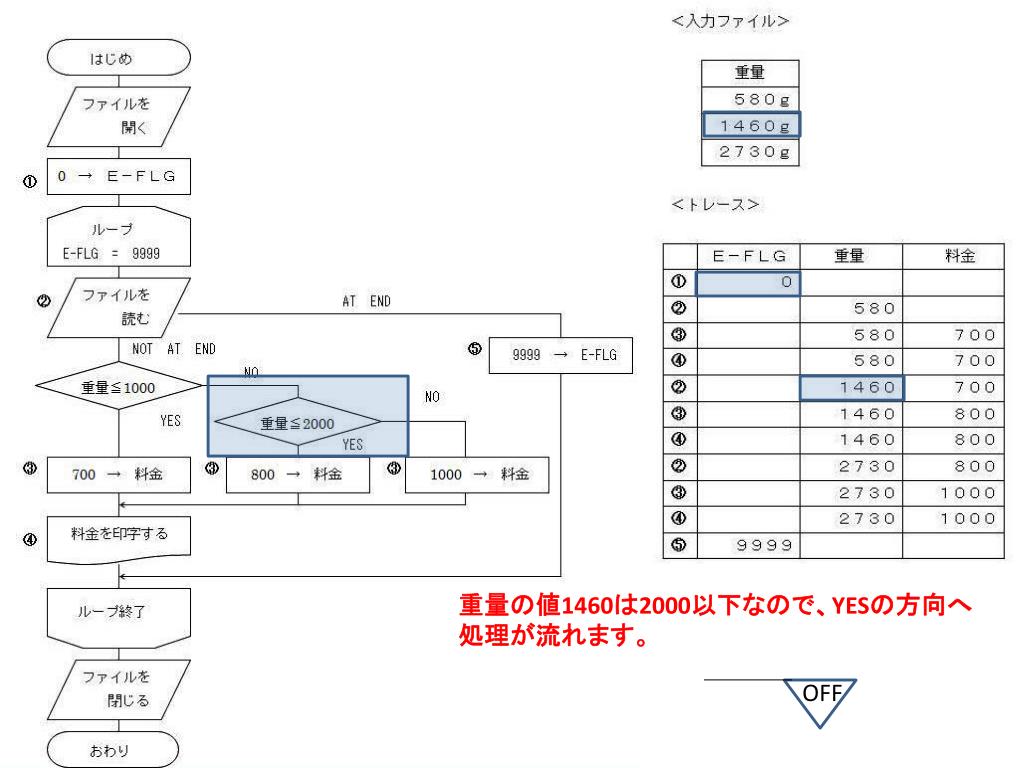

  11. 重量の値1460は1000以下ではないので、NOの方向へ処理が流れます。重量の値1460は1000以下ではないので、NOの方向へ処理が流れます。 OFF

  12. 重量の値1460は2000以下なので、YESの方向へ処理が流れます。重量の値1460は2000以下なので、YESの方向へ処理が流れます。 OFF

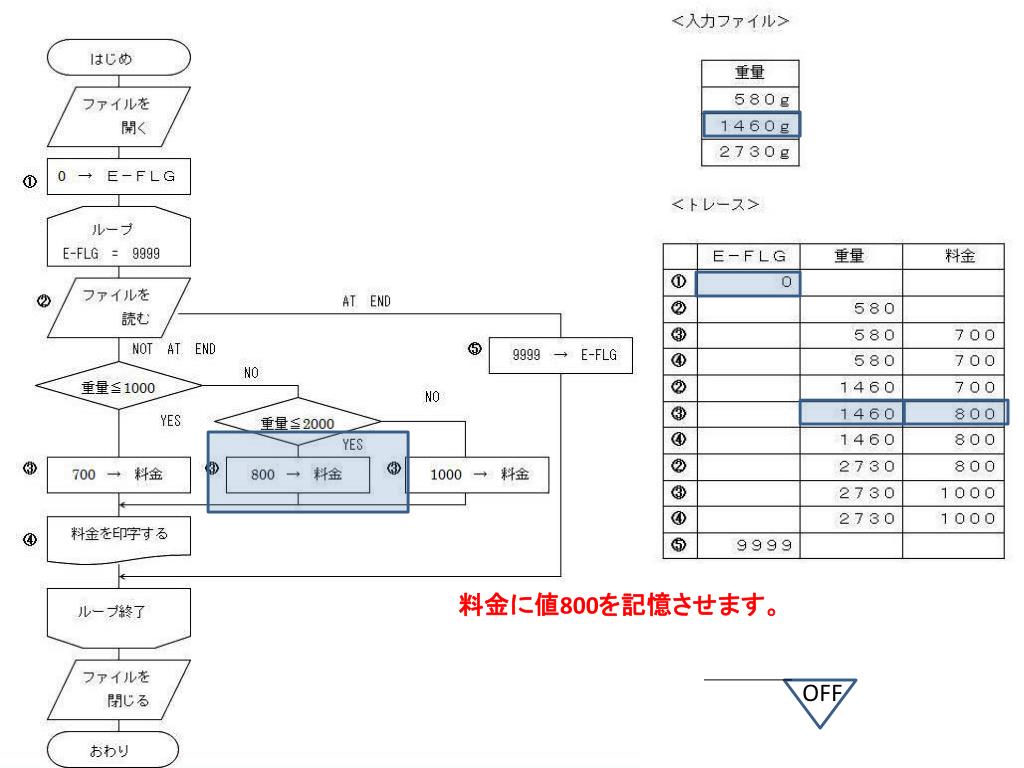

  13. 料金に値800を記憶させます。 OFF

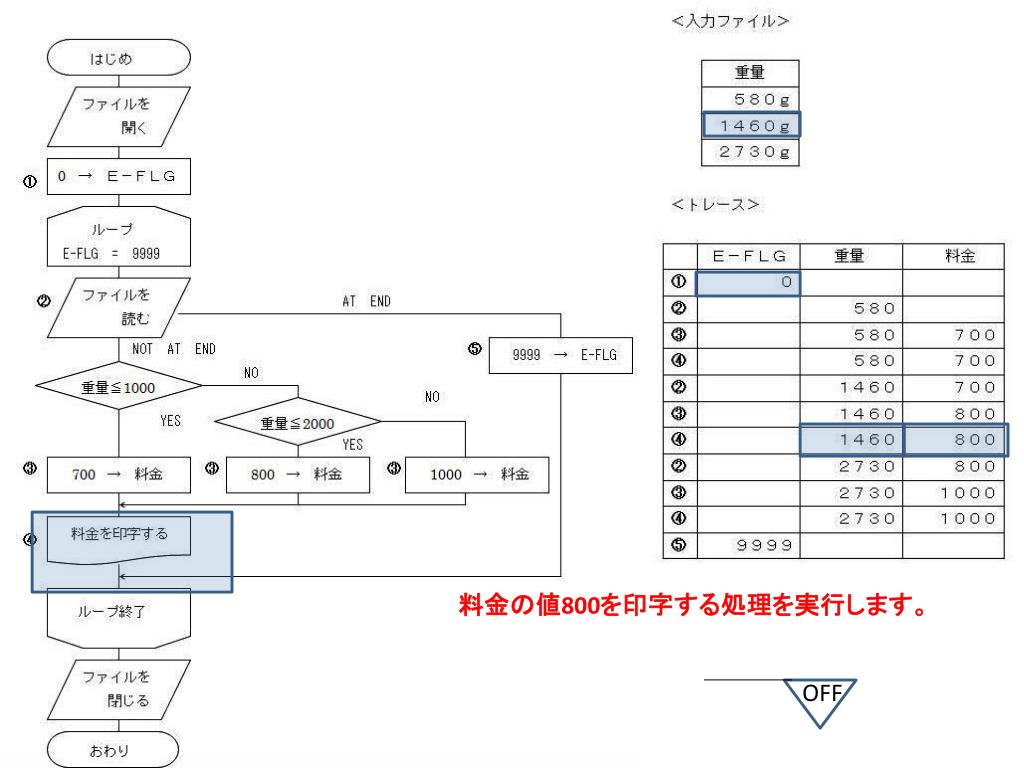

  14. 料金の値800を印字する処理を実行します。 OFF

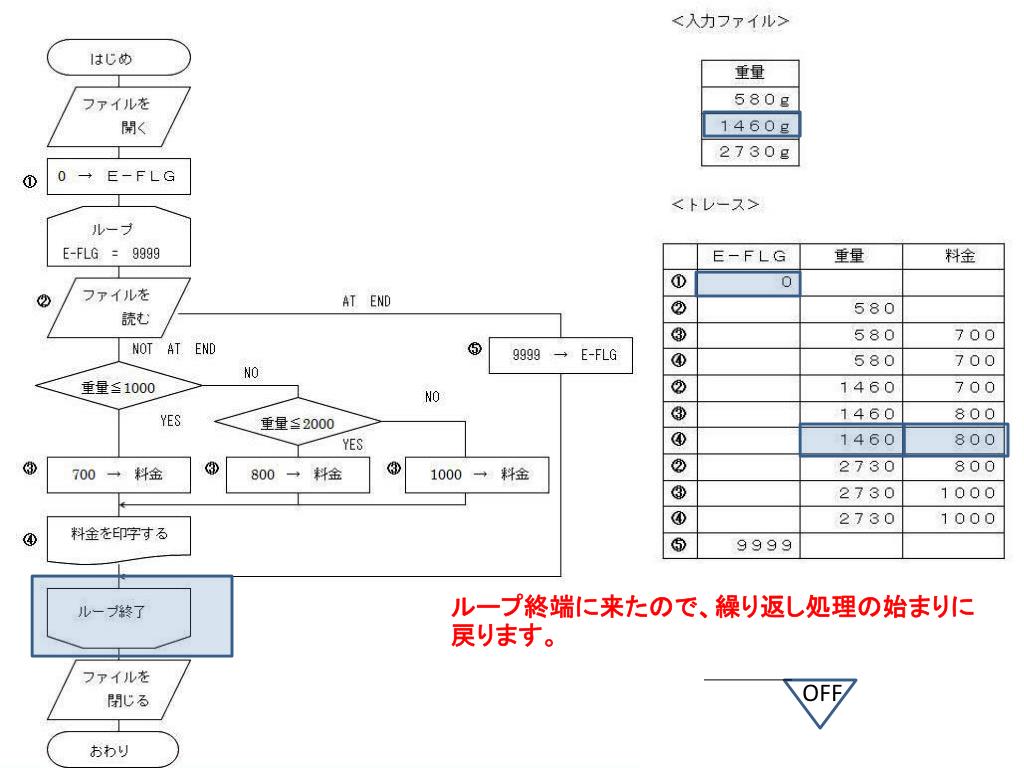

  15. ループ終端に来たので、繰り返し処理の始まりに戻ります。ループ終端に来たので、繰り返し処理の始まりに戻ります。 OFF

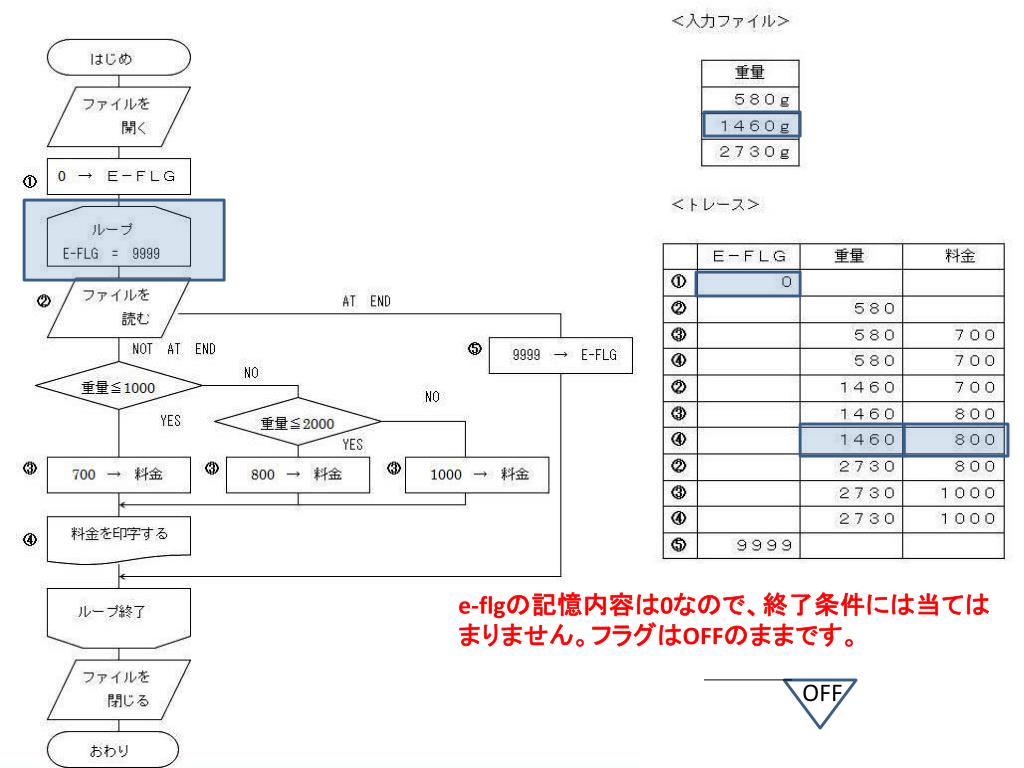

  16. e-flgの記憶内容は0なので、終了条件には当てはまりません。フラグはOFFのままです。e-flgの記憶内容は0なので、終了条件には当てはまりません。フラグはOFFのままです。 OFF

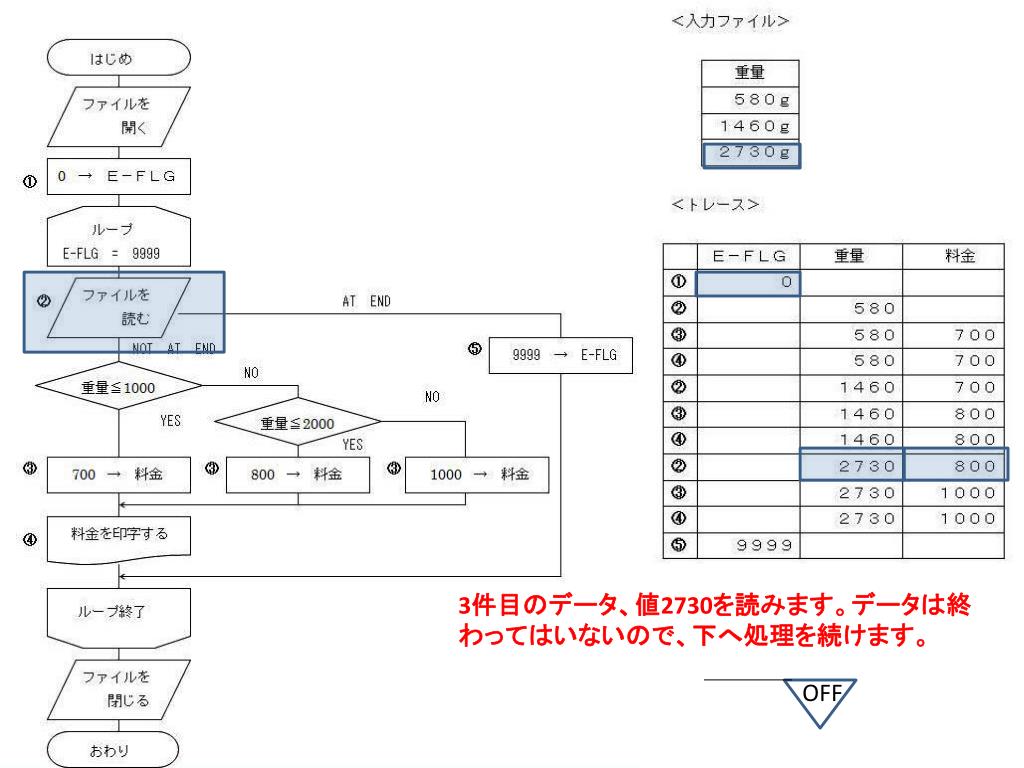

  17. 3件目のデータ、値2730を読みます。データは終わってはいないので、下へ処理を続けます。3件目のデータ、値2730を読みます。データは終わってはいないので、下へ処理を続けます。 OFF

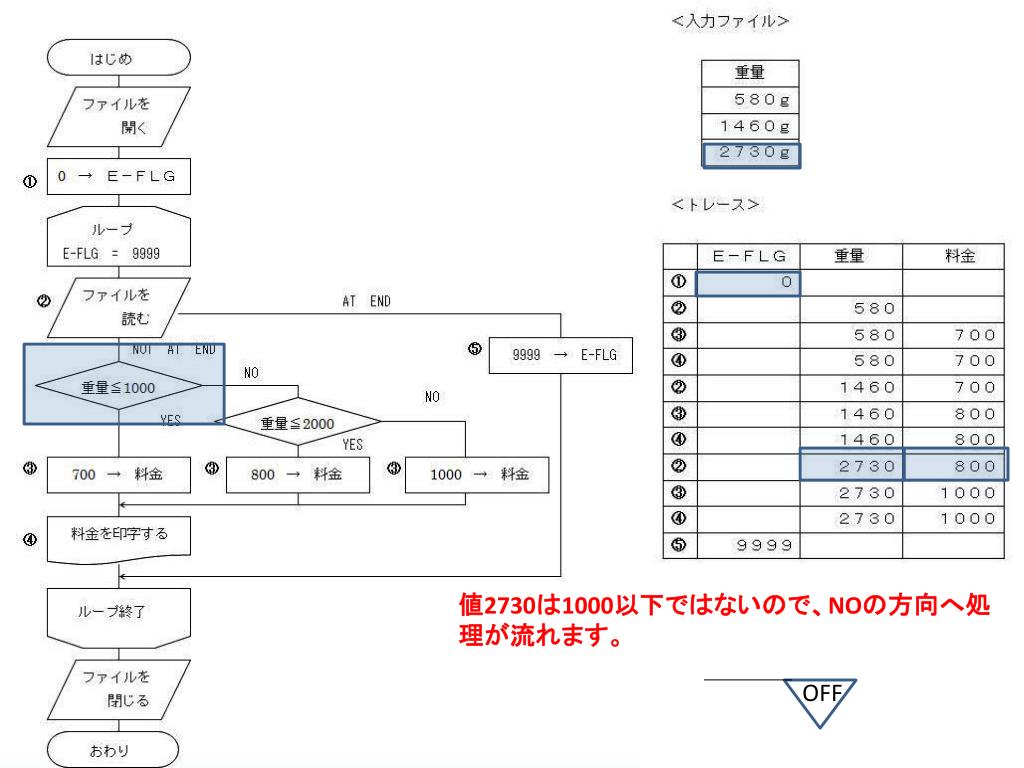

  18. 値2730は1000以下ではないので、NOの方向へ処理が流れます。値2730は1000以下ではないので、NOの方向へ処理が流れます。 OFF

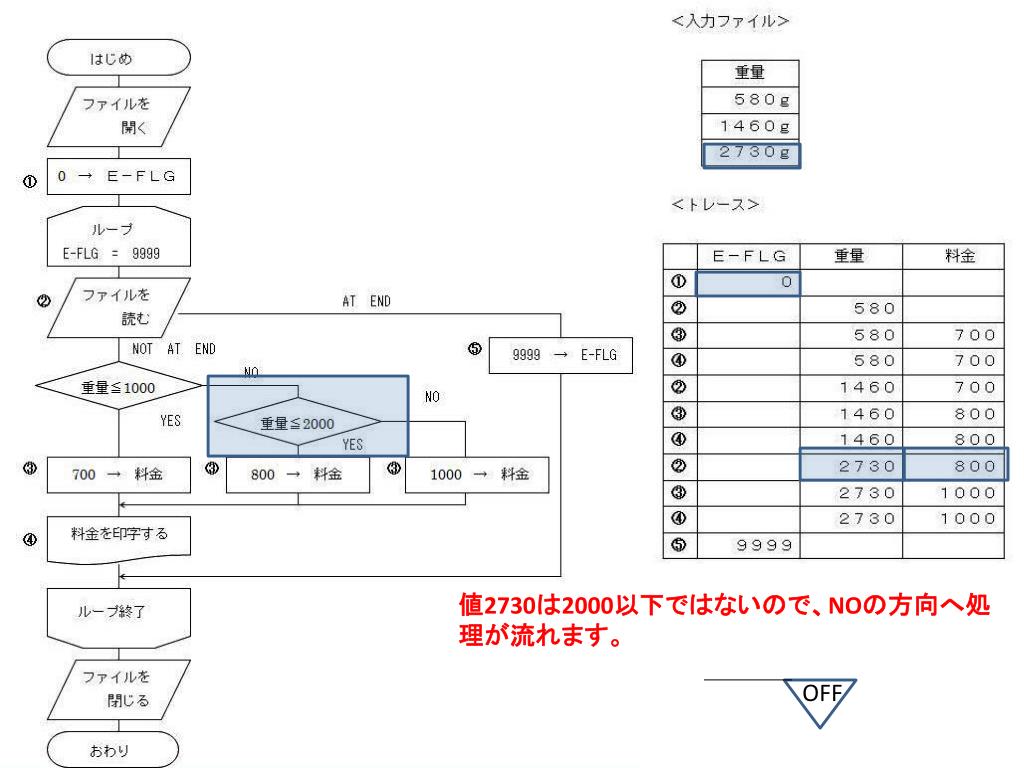

  19. 値2730は2000以下ではないので、NOの方向へ処理が流れます。値2730は2000以下ではないので、NOの方向へ処理が流れます。 OFF

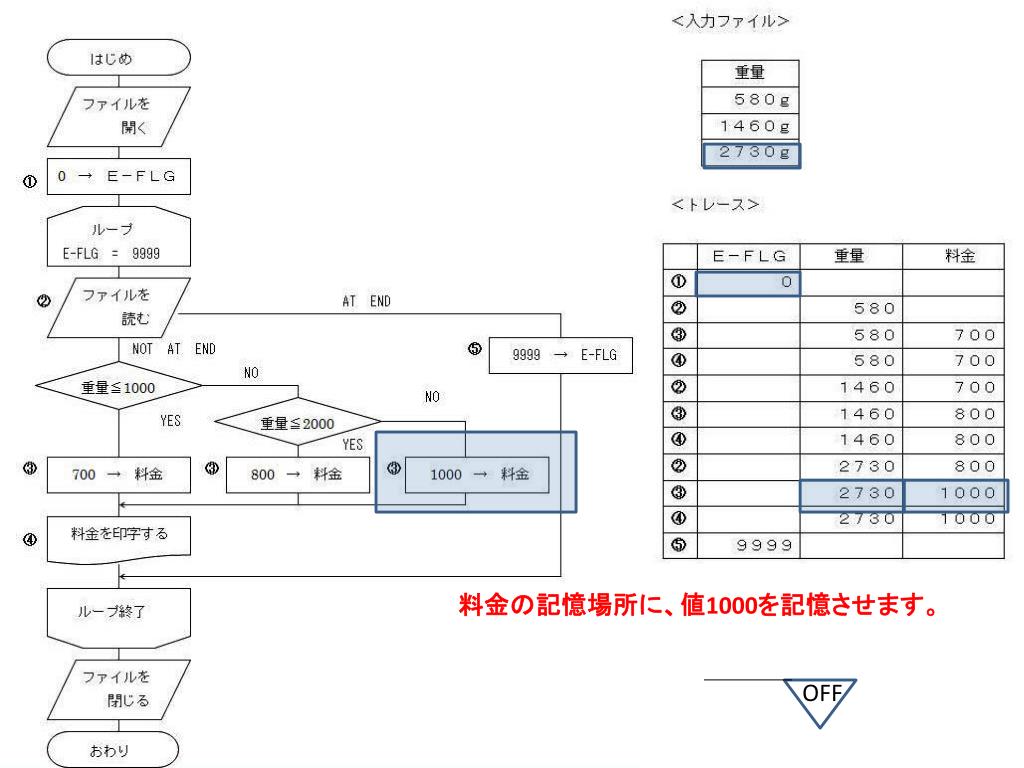

  20. 料金の記憶場所に、値1000を記憶させます。 OFF

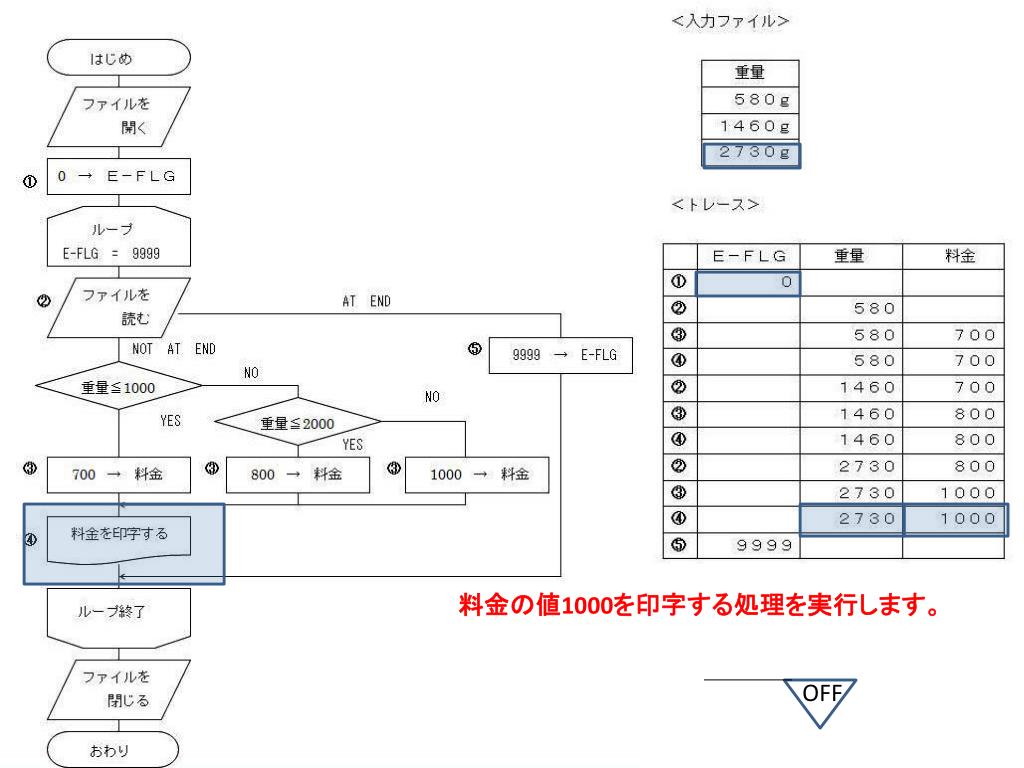

  21. 料金の値1000を印字する処理を実行します。 OFF

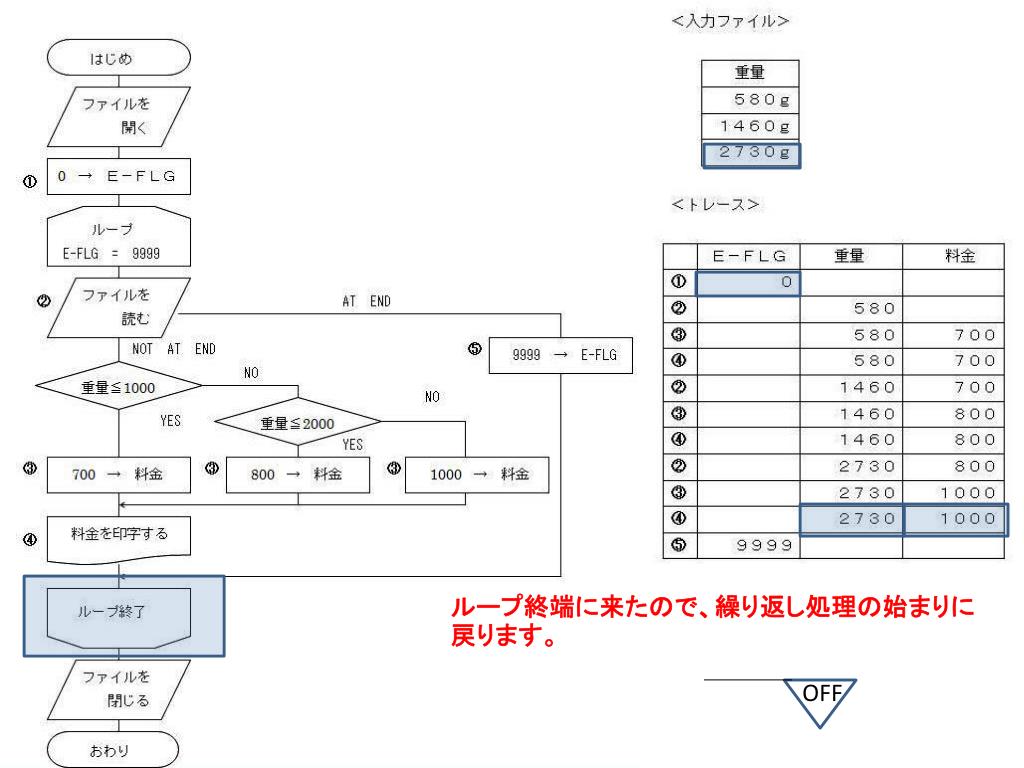

  22. ループ終端に来たので、繰り返し処理の始まりに戻ります。ループ終端に来たので、繰り返し処理の始まりに戻ります。 OFF

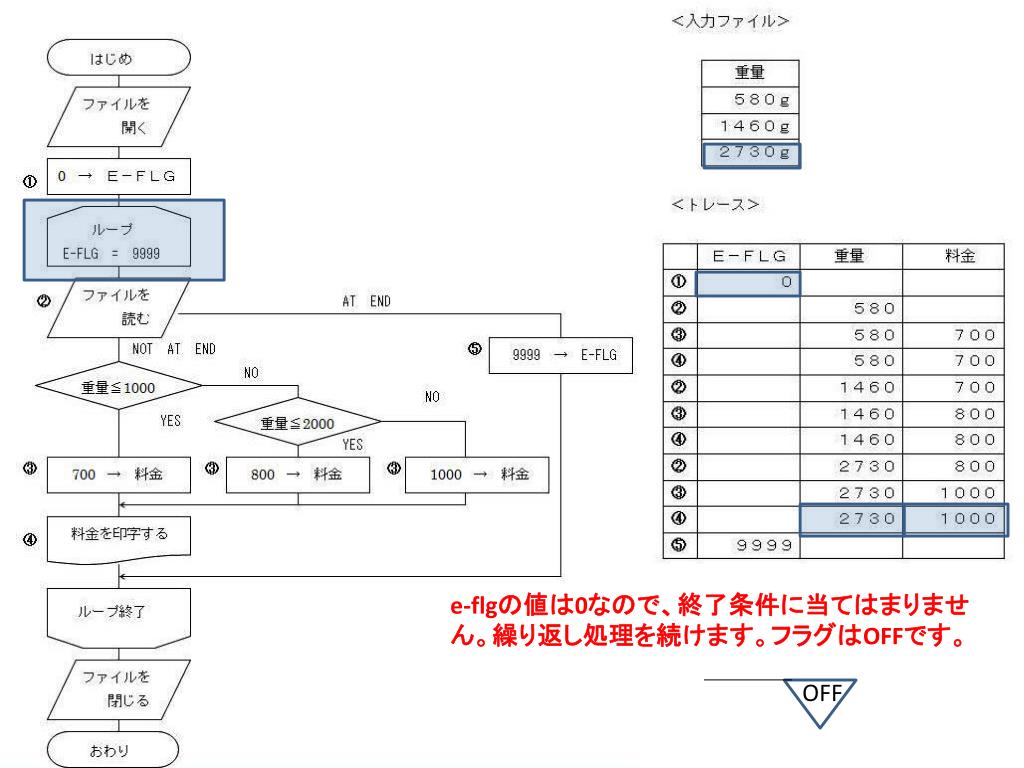

  23. e-flgの値は0なので、終了条件に当てはまりません。繰り返し処理を続けます。フラグはOFFです。e-flgの値は0なので、終了条件に当てはまりません。繰り返し処理を続けます。フラグはOFFです。 OFF

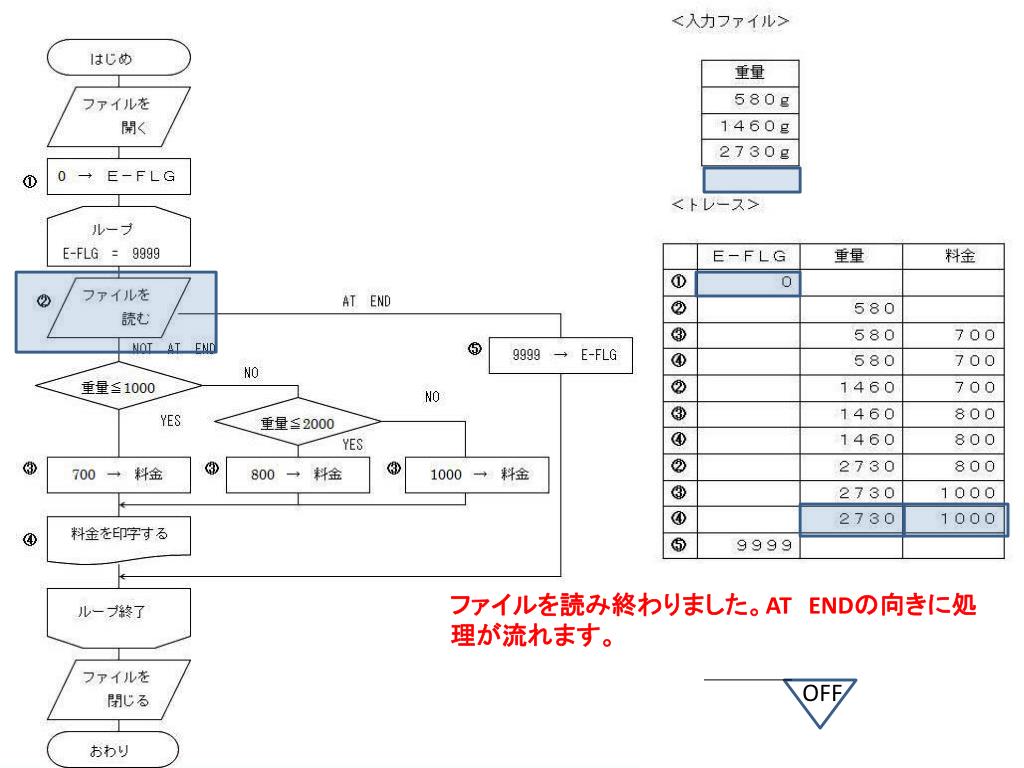

  24. ファイルを読み終わりました。ATENDの向きに処理が流れます。ファイルを読み終わりました。ATENDの向きに処理が流れます。 OFF

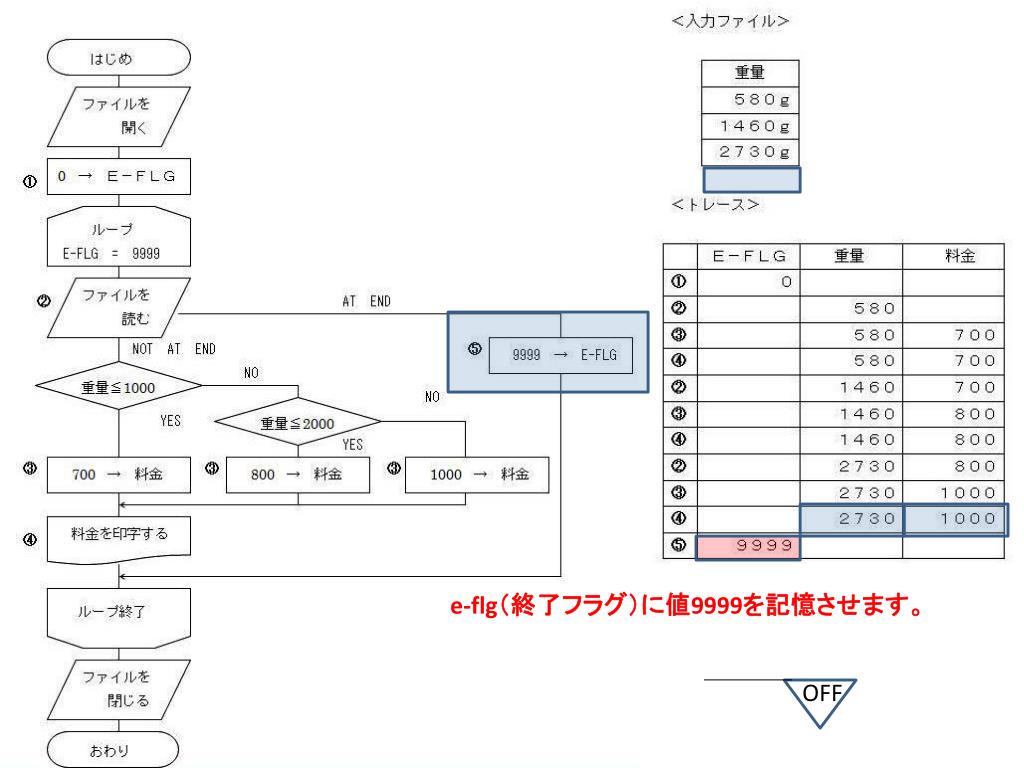

  25. e-flg（終了フラグ）に値9999を記憶させます。 OFF

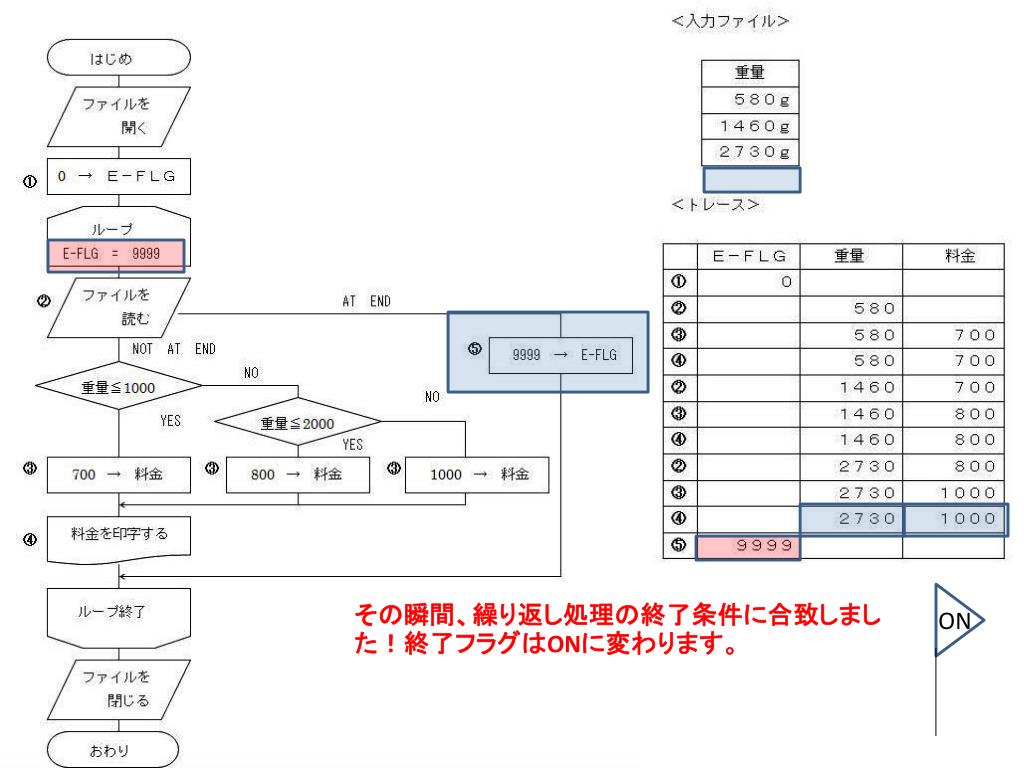

  26. その瞬間、繰り返し処理の終了条件に合致しました！終了フラグはONに変わります。その瞬間、繰り返し処理の終了条件に合致しました！終了フラグはONに変わります。 ON

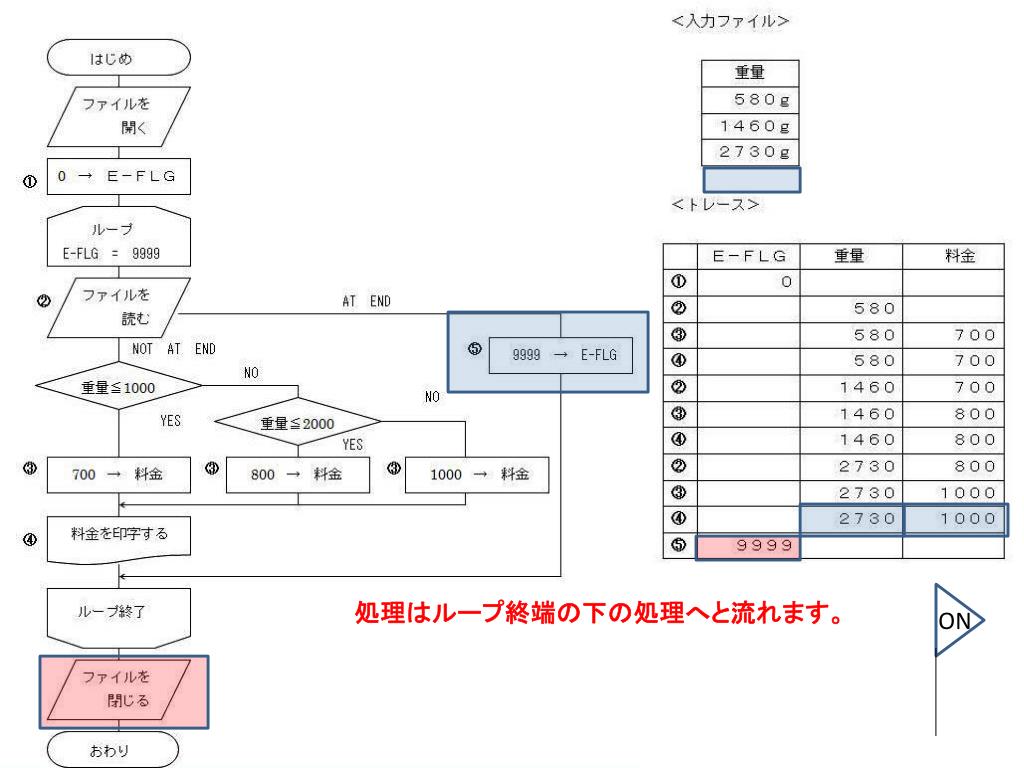

  27. 処理はループ終端の下の処理へと流れます。 ON

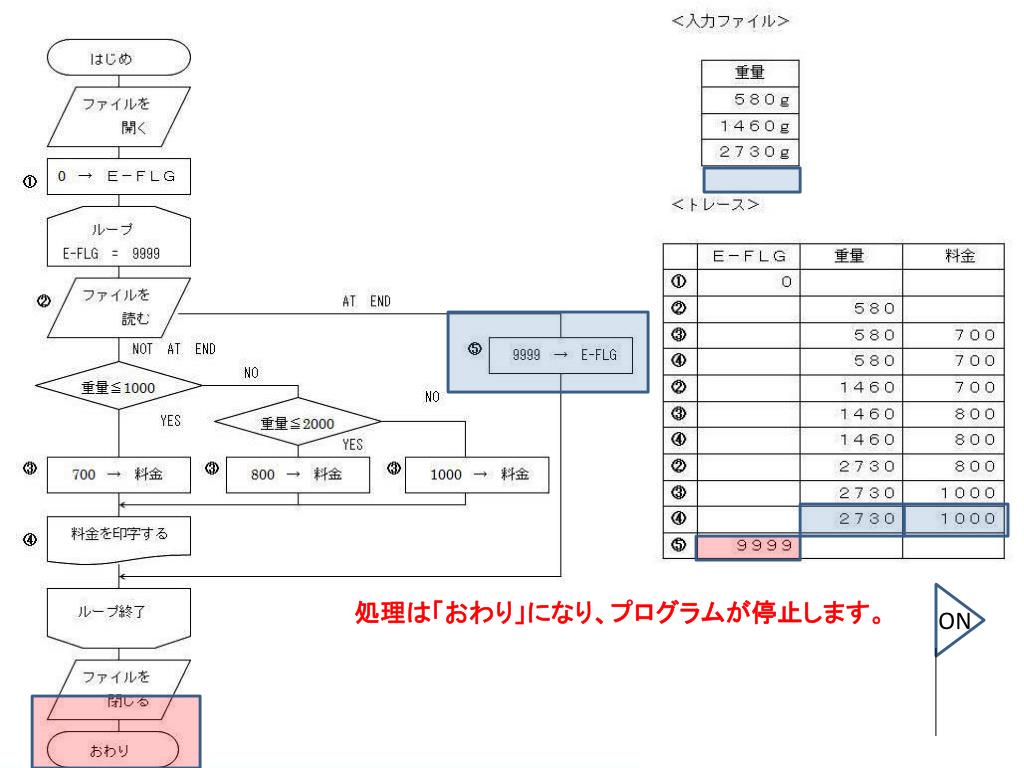

  28. 処理は「おわり」になり、プログラムが停止します。処理は「おわり」になり、プログラムが停止します。 ON

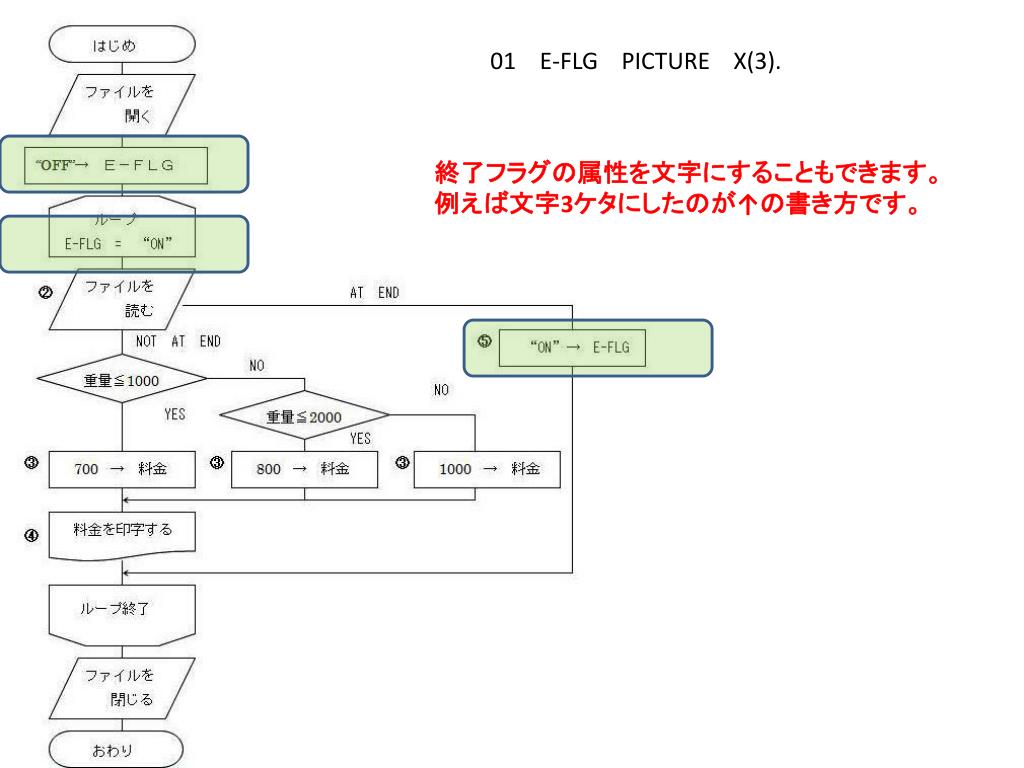

  29. 01 E-FLG PICTURE X(3). 終了フラグの属性を文字にすることもできます。 例えば文字3ケタにしたのが↑の書き方です。

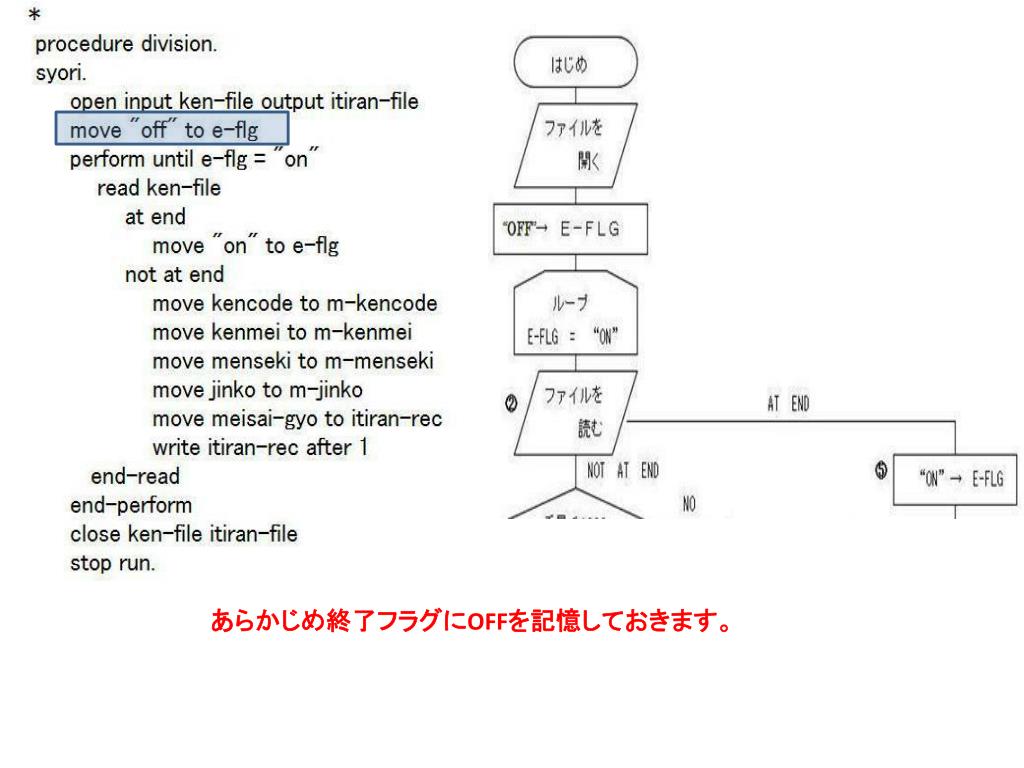

  30. あらかじめ終了フラグにOFFを記憶しておきます。あらかじめ終了フラグにOFFを記憶しておきます。

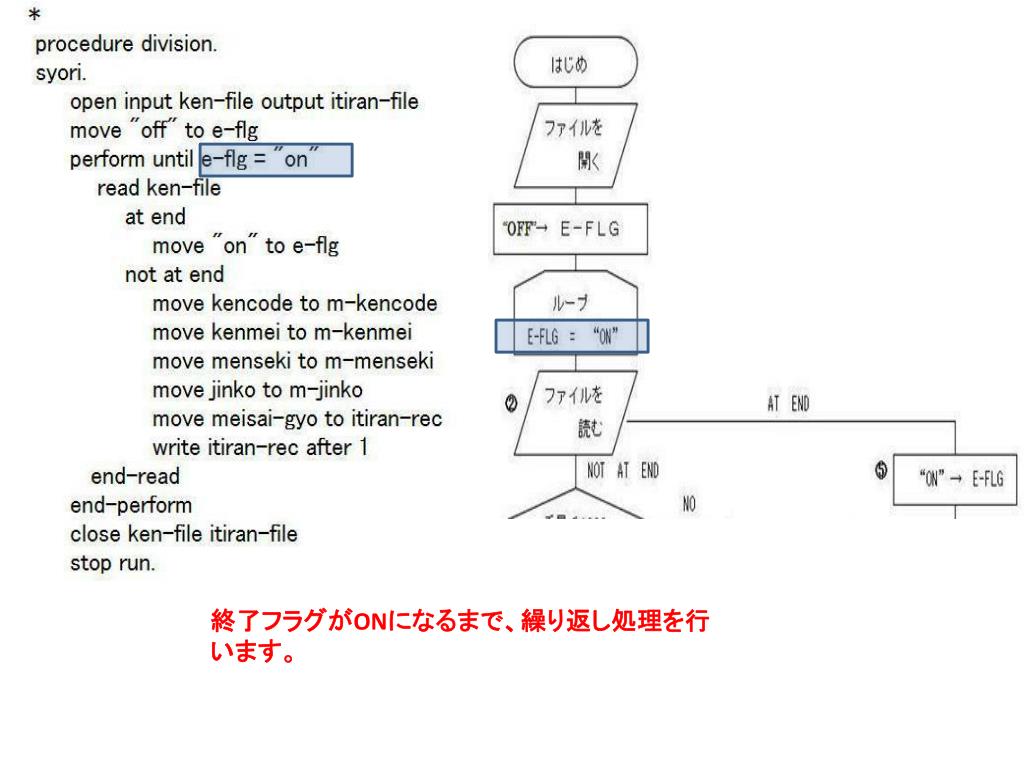

  31. 終了フラグがONになるまで、繰り返し処理を行います。終了フラグがONになるまで、繰り返し処理を行います。

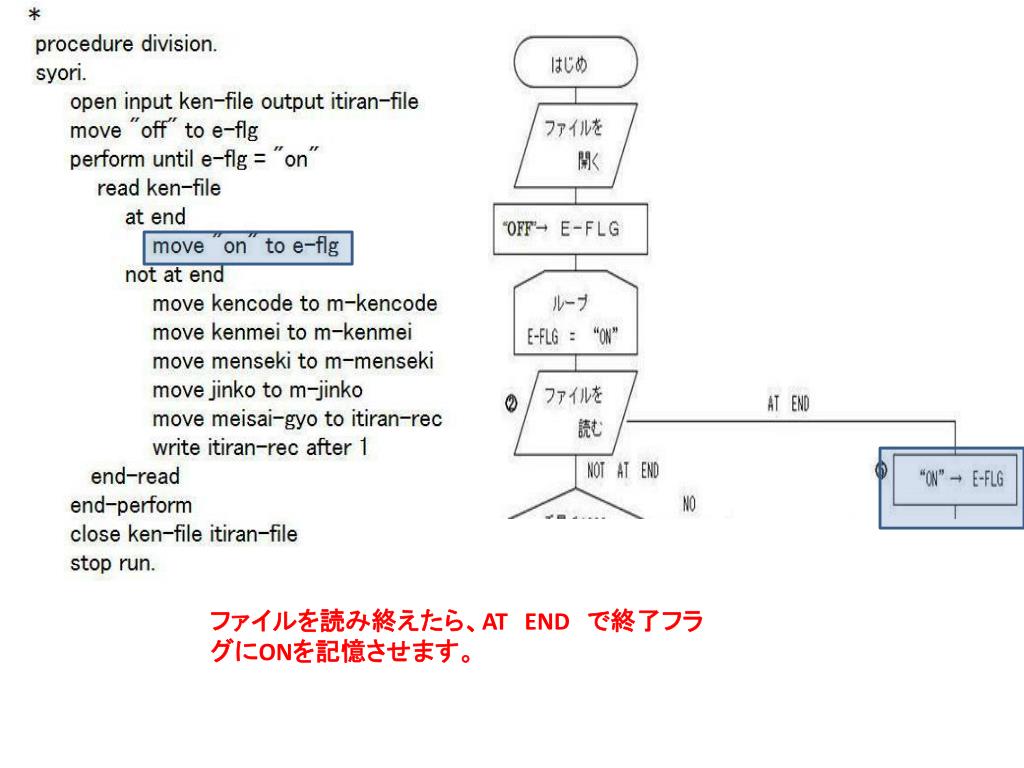

  32. ファイルを読み終えたら、ATEND　で終了フラグにONを記憶させます。ファイルを読み終えたら、ATEND　で終了フラグにONを記憶させます。

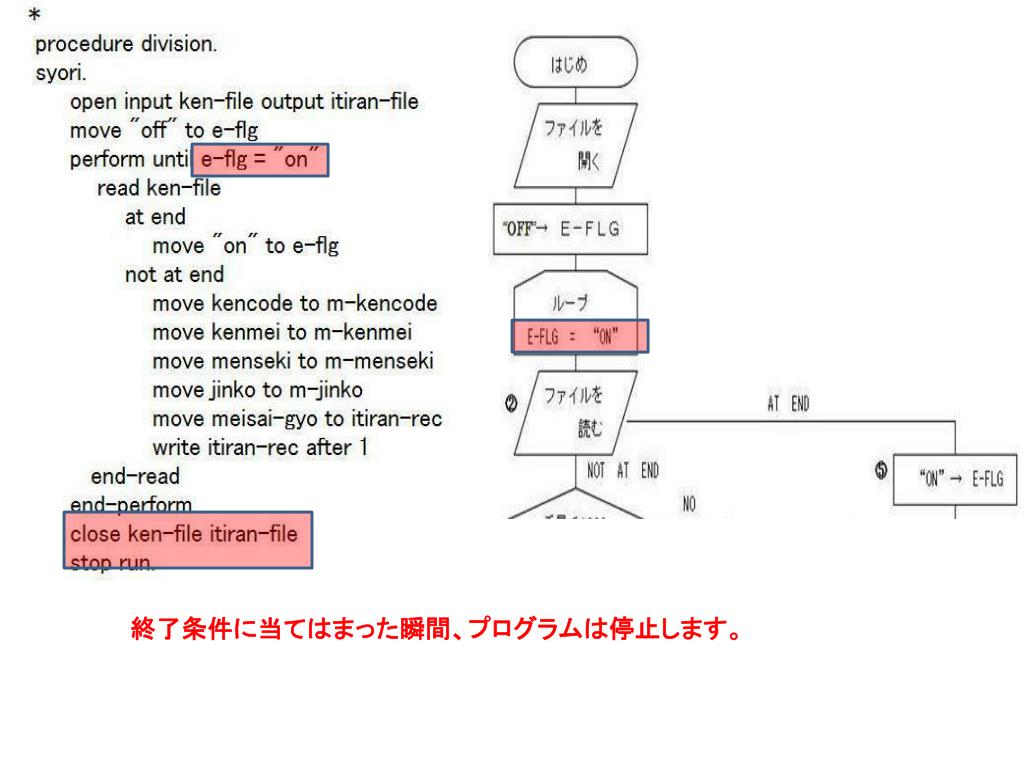

  33. 終了条件に当てはまった瞬間、プログラムは停止します。終了条件に当てはまった瞬間、プログラムは停止します。
