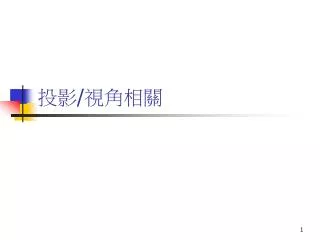

  1. 投影/視角相關

  2. 投影轉換的目的 • 做投影轉換的目的 • 定義視覺範圍(Viewing volume) • 視覺範圍可以決定物體如何投影在螢幕上(透視投影或正交投影)

  3. 投影的作法 • 1.正交投影 • glOrtho()及gluOrtho2D()的函式 • 正交投影的視覺範圍則是平行六面體 • 近端截取平面與遠端截取平面是一樣大的 • 物體與觀察點距離的遠近並不會影響其顯示的大小

  4. glOrtho 正交投影 • void glOrtho(GLdouble left, GLdouble right, GLdouble bottom, GLdouble top, GLdouble near, GLdouble far) • 參數: • (left,bottom,-near)和(right,top,-near)分別表示近端截取平面左下與右上的點 • (left,bottom,-far)和(right,top,-far)則是指出遠端截取平面的範圍。

  5. glOrtho

  6. 透視投影 • 2.透視投影 • glFrustum()及gluPerspective() • 近端截取平面與遠端截取平面並不一樣大，代表物體會隨著與觀察點的距離而改變大小

  7. gluPerspective • void gluPerspective • (GLdouble fovy, GLdouoble aspect, GLdouble near, GLdouble far) • 參數： • fovy：投影凹度, 其值介於0與180之間。 • aspect：投影外觀比,(double) w/h • near：投影近點，由觀看者至截頭體近端截取平面的距離。 • far：投影遠點，由觀看者至截頭體遠端截取平面的距離。 • 由於near與far之值代表觀看者與近端及遠端截取平面的距離，所以其值為正。

  8. gluPerspective

  9. gluPerspective

  10. glViewport • glViewport(GLint x, GLint y, GLsizei width, GLsizei height) • 說明:影像映射到視窗上的範圍 • 參數： • x,y：(x,y)參數指定了長方形左下角的位置。 • width和height：可視範圍的長與寬。 • 預設為(0,0,winWidth,winHeight) • 其中winWidth和winHeight分別是視窗的大小。當然，若是參數值設定不適當，可能會導致影像失真(如上圖)。

  11. (x,y) (50,50) (x,y)

  12. width和height

  13. 圖片解說

  14. gluLookAt • voidgluLookAt(eyex,center,Up) • 用來設定視野的函式 • 設定 觀察點的座標及你要看的座標 • 參數: • Eyex: 設定眼睛的位置 • Center:眼睛所要看的方向座標點 • Up:觀察者視角指向上方的向量 • (0,1,0) y , (1,0,0) x ,(0,0,1) z

  15. 目標 • Surface rendering • shadows
