Dvoustupňová konfekce

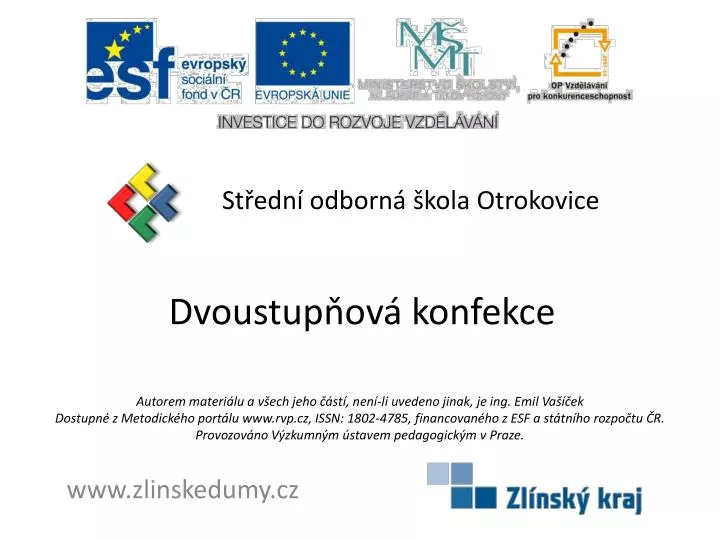

1. Dvoustupňová konfekce Střední odborná škola Otrokovice Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je ing. Emil Vašíček Dostupné z Metodického portálu www.rvp.cz, ISSN: 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze. www.zlinskedumy.cz

2. Charakteristika DUM

3. Náplň výuky (obsah hodiny) Dvoustupňová konfekce • Konfekce diagonálních plášťů • Konfekce radiálních plášťů • konfekce na 1. stupni • konfekce na 2. stupni

4. Z hlediska geometrického: uzavřený prstenec – toroid mechanického: tlaková nádoba, jejíž stěny tvoří pružná membrána chemického: výrobek z pryžové směsi a výztužných vláken technologického: vysoce sofistikovaný kombinovaný produkt Plášť pneumatiky [1] Podle konstrukce pláště pneumatiky dělíme na Diagonální (úhel kordových nití k ose pláště je 30° – 65°) Radiální (nárazník 18° – 28° a vložky 84° – 90°) Obr. 1: diagonální a radiální konstrukce

5. Vyrábí se jednostupňovou konfekcí, tzn., že veškeré konfekční operace se provedou na sklopném bubnu konfekčního stroje od uložení patních lanek a položení jednotlivých kordových vrstev (se střídavě opačným sklonem kordových nití) až po naložení běhounu a obou bočnic. Díky směru kordových nití lze plášť při vulkanizaci bombírovat. Diagonální pláště Obr. 2: diagonální plášť

6. Existují bubny kulatý (již se nepoužívá), polokulatý a plochý. Kostra Patní lano Nárazník Běhoun Konfekční buben Patka Konfekční buben diagonálních plášťů Obr. 3: polokulatý konfekční buben Obr. 4: plochý konfekční buben

7. Nejpoužívanější je polokulatý konfekční buben. Na obrázku je v pracovním a sklopeném stavu. Polokulatý konfekční buben Obr. 5: sklopný konfekční buben

8. Směr kordových nití nárazníku neumožní plášť bombírovat, proto je konfekce rozdělena do dvou stupňů. V prvním stupni se na konfekčním stroji vyrobí kostrapláště ve tvaru válce. Ve druhém stupni konfekce se kostra vydouvá do běhounového prstence. Radiální pláště Obr. 6: radiální plášť

9. Konfekce probíhá postupně na dvou samostatných strojích. Dvoustupňová konfekce Obr. 7: dvoustupňová konfekce I. stupeň: 1 – konfekční buben pro plochou konfekci, 2 – kostra pláště, 3 – patka pláště II. stupeň: 4 – konfekční buben pro II. stupeň, 5 – konfekční buben běhounu, 6 – jednotlivé nárazníky, 7 – běhoun

10. Výroba kostry pláště • Uložení lan do narážečů • Položení přelepovacíhopásku na rozepnutý buben • Navinutí kordové vložky opatřené vnitřní gumou • Naražení lan, přehnutí kordu přes lana, zavalení patky • Pomocí přísavek navinutí bočnic, odseknutí elektricky vyhřívaným nožem • Zavalení bočnic a jejich okrajů přes patku • Sklopení bubnu, sejmutí pláště, kontrola, doprava na I. stupeň Pracovní postup na 1. stupni

11. Výroba prstence z nárazníku a běhounu • Na rozpínací buben postupné navinutí 1. a 2. ocelový nárazníkový kord • Položení běhounu pomocí válečkového dopravníku • Najetí transferingu, sklopení bubnu a přenesení prstence do mezipolohy Pracovní postup na 2. stupni Nárazník s běhounem Rozpínací buben • Transfering s prstencem Obr. 10: druhý stupeň

12. Spojení kostry a prstence z nárazníku a běhounu • Uložení kostry z I. stupně mezi disky tvarovacího bubnu • Částečné vytvarování kostry • Přenesení prstence transfeningemna předtvarovanou kostru • Dotvarování kostry, spojení s prstencem v jeden celek • Odjetí transferingu, celkové zaválení hotového pláště • Vypuštění vzduchu, sejmutí pláště, kontrola, doprava k další úpravě Dokončení pláště

13. Pracovní postup na 1. stupni [2] Obr. 8: konfekce 1. stupeň

14. Pracovní postup na 2. stupni a dokončení [2] Obr. 9: konfekce 2. stupeň

15. Kontrolní otázky: Pro jaké pláště se používá dvoustupňová konfekce? Jaký je výrobní postup na prvním stupni konfekce plášťů? Jaký je výrobní postup na druhém stupni konfekce plášťů? Co je to a k čemu se používá transfering?

16. Seznam obrázků: • Obr. 1: VAŠÍČEK Emil, Ing., Gumárenská technologie III, skripta, Střední odborná škola Otrokovice, 2010, Otrokovice • Obr. 2: : VAŠÍČEK Emil, Ing., Gumárenská technologie III, skripta, Střední odborná škola Otrokovice, 2010, Otrokovice • Obr. 3: MIKULEC, Vojtěch. Konstrukce půlené formy motopláště. Zlín, 2009. Bakalářská práce. Univerzita Tomáše Bati ve Zlíně. Dostupné z: http://dspace.k.utb.cz/bitstream/handle/10563/8230/mikulec_2009_bp.pdf?sequence=1 • Obr. 4: MIKULEC, Vojtěch. Konstrukce půlené formy motopláště, Zlín, 2009. Bakalářská práce. Univerzita Tomáše Bati ve Zlíně. Dostupné z: http://dspace.k.utb.cz/bitstream/handle/10563/8230/mikulec_2009_bp.pdf?sequence=1 • Obr. 5: MIKULEC, Vojtěch. Konstrukce půlené formy motopláště. Zlín, 2009. Bakalářská práce. Univerzita Tomáše Bati ve Zlíně. Dostupné z: http://dspace.k.utb.cz/bitstream/handle/10563/8230/mikulec_2009_bp.pdf?sequence=1 • Obr. 6: : VAŠÍČEK Emil, Ing., Gumárenská technologie III, skripta, Střední odborná škola Otrokovice, 2010, Otrokovice

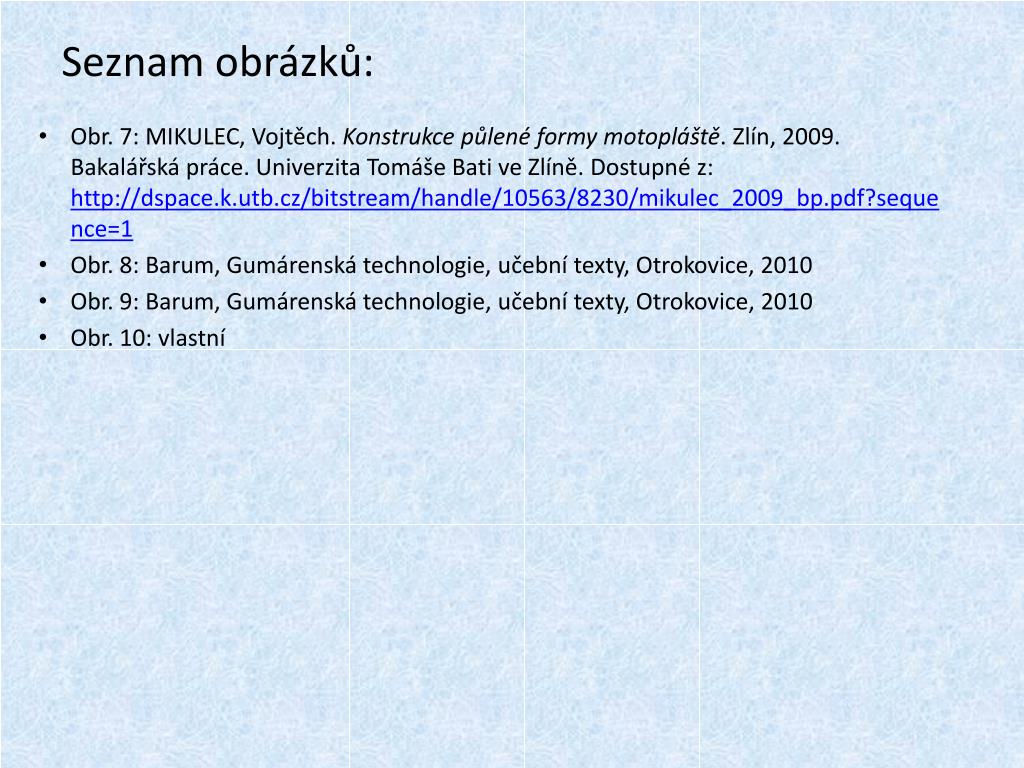

17. Seznam obrázků: • Obr. 7: MIKULEC, Vojtěch. Konstrukce půlené formy motopláště. Zlín, 2009. Bakalářská práce. Univerzita Tomáše Bati ve Zlíně. Dostupné z: http://dspace.k.utb.cz/bitstream/handle/10563/8230/mikulec_2009_bp.pdf?sequence=1 • Obr. 8: Barum, Gumárenská technologie, učební texty, Otrokovice, 2010 • Obr. 9: Barum, Gumárenská technologie, učební texty, Otrokovice, 2010 • Obr. 10: vlastní

18. Seznam použité literatury: [1] VAŠÍČEK Emil, Ing., Gumárenská technologie III, skripta, Střední odborná škola Otrokovice, 2010, Otrokovice [2] Barum, Gumárenská technologie, učební texty, 2010 Otrokovice

19. Děkuji za pozornost
