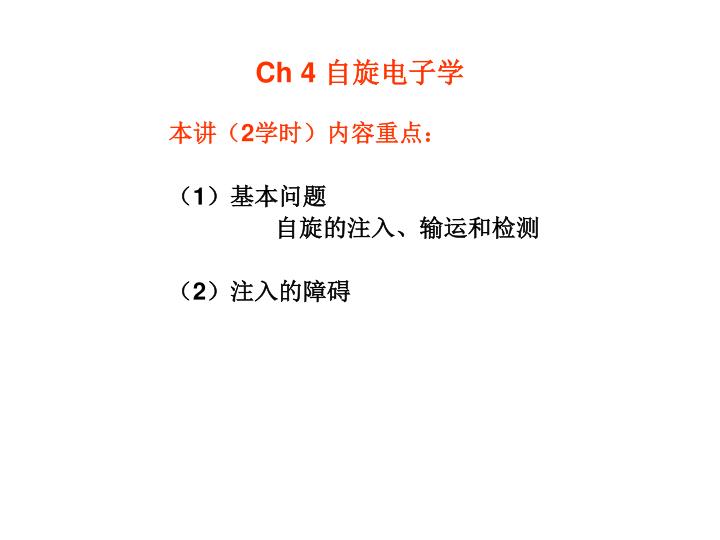

Ch 4 自旋电子学 本讲（2学时）内容重点： （1）基本问题 自旋的注入、输运和检测 （2）注入的障碍
设想的自旋场效应晶体管 基本问题 （比较MOSFET） 源------自旋注入 通道---自旋传输 漏------自旋检测 门------自旋控制 门电压产生“等效 磁场” (自旋轨道）， 影响自旋进动 改变 “漏”电流
基本问题的含义（1） （1）自旋注入 “使传导电子自旋极化” 即产生非平衡的自旋电子（占有数） n↑≠ n↓ 方法之一，光学技术。光取向或光抽运。 方法之二，电学自旋注入。（便于器件的应用）
基本问题的含义（2） （2）自旋传输 自旋电流从FM电极注入半导体， 会在界面和半导体内产生“累积” 自旋弛豫机制 会使得自旋的非平衡转向平衡。 这个特征时间大约是几十纳秒，足够长！ （3）自旋检测 自旋状态的改变。
（1）电注入―电检测（之一） FM/ Semic 界面 早期：效率太低，<1％ P. R. Hammar et al，PRL 83，203（1999） S. Gardelis, et al, PRB 60,7764 (1999)
（1）电注入―电检测（之二） 近期： FM－肖特基势垒－SC， 据称效率达到 30％。 别人尚未重复！ A. T. Hanbickia) et al APL 80，1240 （2002）
（2）电注入―光检测（之一） 实验：磁性半导体电注入 和 偏振光检测 (Nature 402 (1999)790; ibid. 408 (2000)944) 产生：P型－(Ga,Mn)As的自旋极化空穴 和N型－GaAs的非极化电子 进入InGaAs量子阱复合， 产生极化的场致发光。 （T=6K; H=1,000 Oe） 检测：偏振光检测
（2）电注入―光检测（之二） 场致发光强度（左） 极化度 （右）
（3）光产生―光检测（之一） Wolf S A Awschalom et al， Science，2001，294，1488 强激光Pump在半导体中， 产生了 Spin-polarized state, 此时的半导体等效于”磁体”. 可以用Farady-Kerr 效应做光检测Probe.
Schmidt “障碍” 电注入的问题在那里？ “从铁磁金属直接发射电子到半导体中”。 “这种自旋注入方式，面临一个基本障碍。 那就是这两种材料之间的电导失配。”
Schmidt的计算模型 （1） 结构： FM金属（1） // 半导体（2） // FM 金属（3） 第一界面， 为X＝ 0， 第二界面， 为 X＝ X0 两流体模型！
Schmidt的计算模型（2） 简化： 1维问题 （垂直界面方向） 任务： 首先，计算各个区域的“化学势” 和“自旋极化电流” 其次，计算半导体区域电流的 “自旋注入的效率” 问题：电流、化学势、边条件、电导率失配？

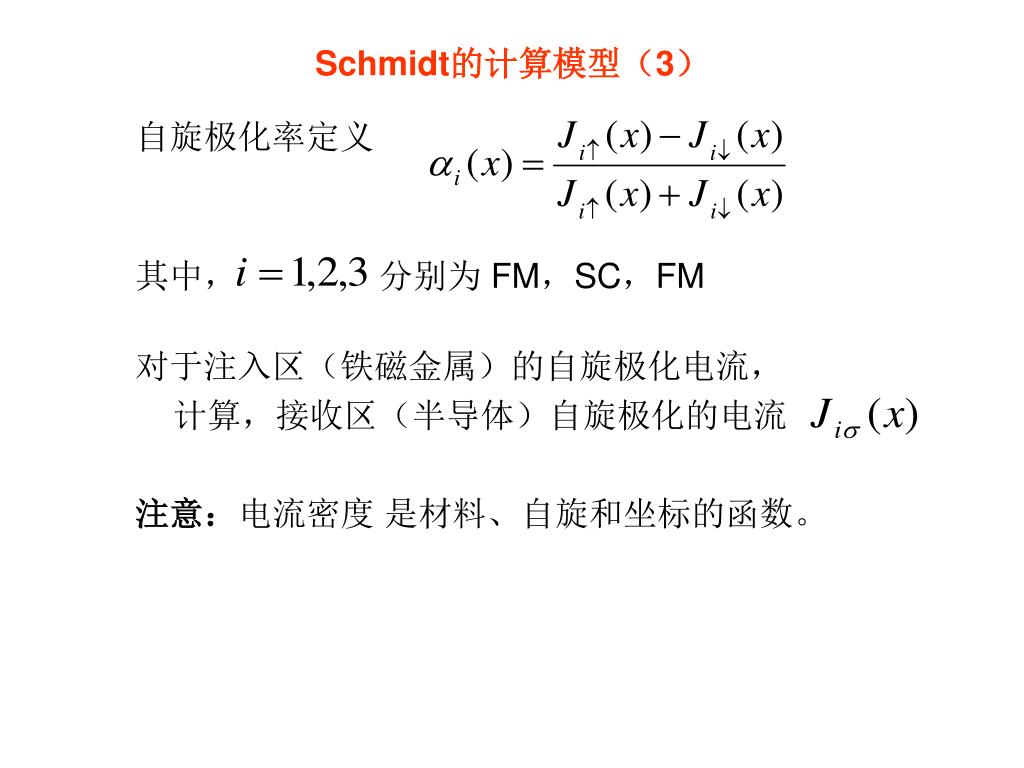

Schmidt的计算模型（3） 自旋极化率定义 其中， 分别为 FM，SC，FM 对于注入区（铁磁金属）的自旋极化电流， 计算，接收区（半导体）自旋极化的电流 注意：电流密度 是材料、自旋和坐标的函数。
Schmidt的计算模型（4） 需要，计算“自旋相关的”电流密度。 自旋极化电流服从Ohm定律 其中，σ↑↓是两种自旋的电导率， *注意，电流密度与化学势的斜率成比例（！）
Schmidt的计算模型（5） 为此，先要计算“自旋相关的”化学势 。 化学势服从扩散方程
Schmidt的计算模型（6） 求解扩散方程 对于铁磁材料区，化学势的形式解是： 这里，i＝1，3。X1＝ 0； X3＝ X0。 ＋（－）分别对应 1，3 。
Schmidt的计算模型（7） 求解扩散方程（续） 对于半导体材料区，化学势的形式解是： 形式解的意义： 电流密度与位置（X 坐标）无关。 代入扩散方程，利用边界条件求解
Schmidt的计算模型（8） 代入扩散方程和Ohm定律， 利用边界条件求解： 电流连续： 电荷守恒： 化学势相等 化学势相等
Schmidt的计算模型（9） 得到了 和 的方程，如下 半导体区域的 电流自旋极化度
Schmidt的计算模型（10） 计算结果 半导体区的电流密度“自旋极化率”
Schmidt的计算模型（11）数值结果分析（材料因子分子小分母大）Schmidt的计算模型（11）数值结果分析（材料因子分子小分母大）
理解Schmidt “障碍” 铁磁金属的电导是 半导体电导的1000倍！ 铁磁金属中载流子浓度 约 半导体中少数载流子浓度仅仅 尽管，铁磁金属中迁移率远小于半导体 再一次表现出矛盾： 铁磁有序――需要高浓度电子 电子输运――需要低浓度电子
引言部分的 全金属晶体管问题（之一） • 制造的困难 比较半导体Si P－N结 势垒电压 ， N施主浓度 ， p－受主浓度 结的势垒宽度

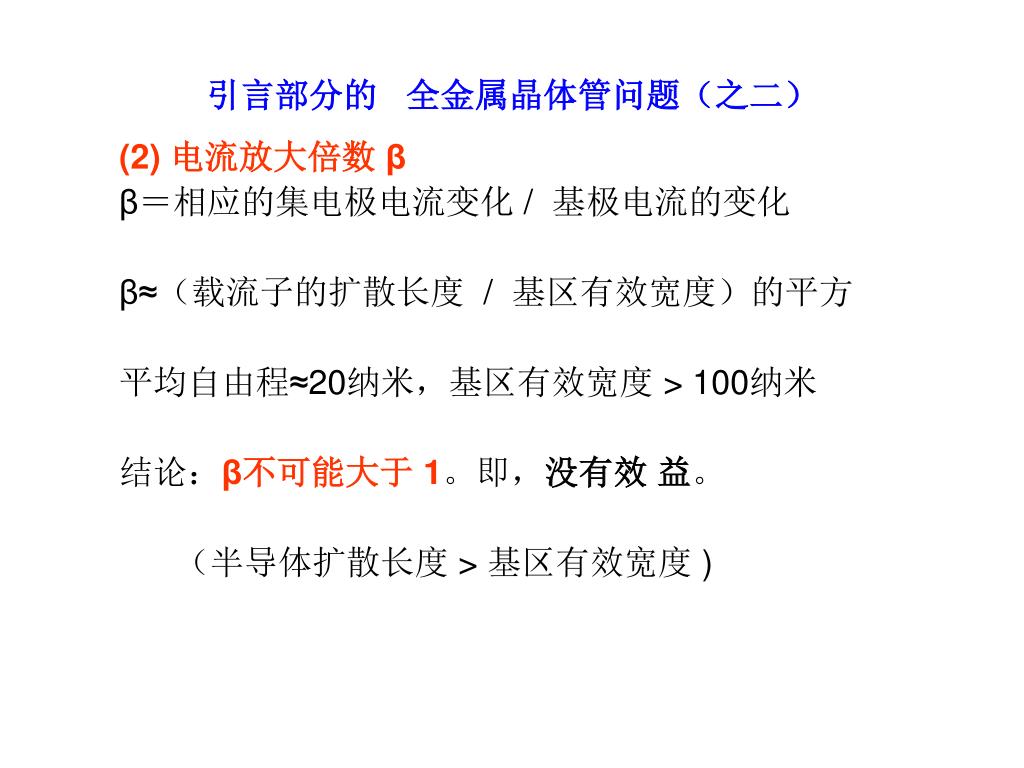

引言部分的 全金属晶体管问题（之二） (2) 电流放大倍数 β β＝相应的集电极电流变化 / 基极电流的变化 β≈（载流子的扩散长度 / 基区有效宽度）的平方 平均自由程≈20纳米，基区有效宽度 > 100纳米 结论：β不可能大于 1。即，没有效 益。 （半导体扩散长度 > 基区有效宽度 )
Rashba的解决“方案” Rashba PRB 62, R16267 (2000) 建议的结构为，FM－隧道结－SC 海军实验室
进展 成功：光注入―光检测； 电注入―光检测； 试验：电注入―电检测 （1）自旋注入 FM－肖特基位垒－半导体， 自旋极化度 30％ （有待重复？） （2）自旋弛豫时间 GaAs中，达到 几百纳秒， Si的价值很大，弛豫时间也有 10 纳秒。 下图
进展（续） （3）磁性半导体 继续提高居里点和迁移率。 （4）检测技术 电子自旋感应核子自旋，导致NMR信号的改变。 （5）电场控制FM。 靠门电压改变载流子密度 可以控制 （In， Mn）As中磁化强度的反转。 开辟了电控自旋电子学器件的可能性。
