HDL 设计描述实例 －－－－FIFO设计 国防科技大学计算机学院微电子研究所610室 曾献君

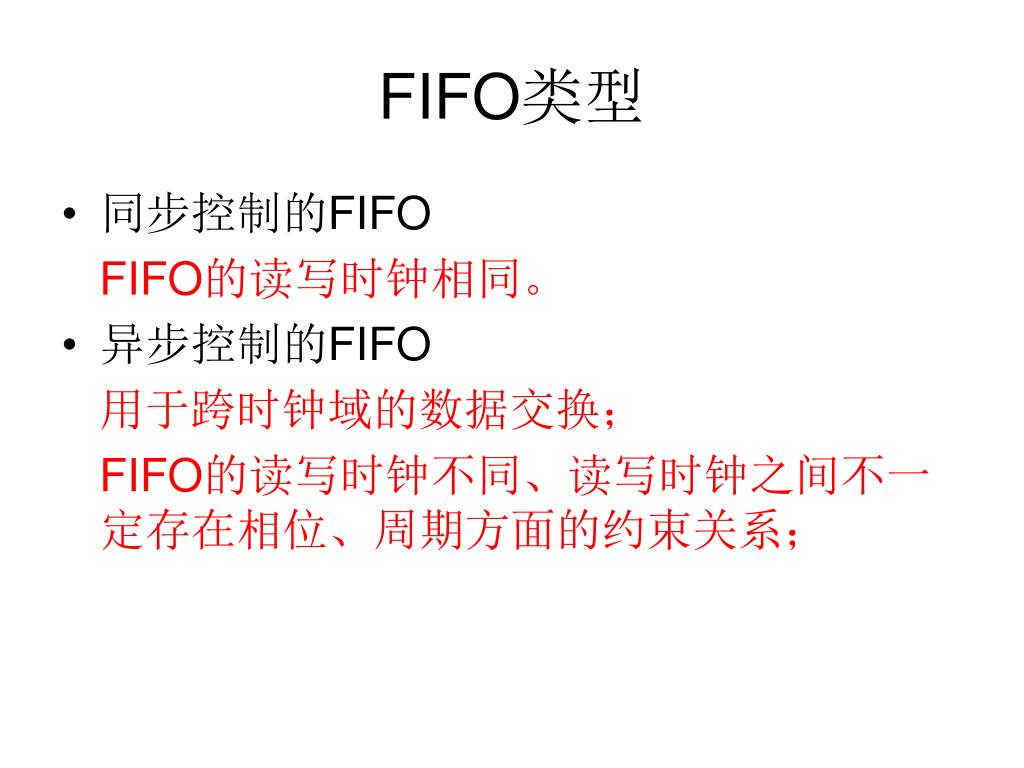

FIFO类型 • 同步控制的FIFO FIFO的读写时钟相同。 • 异步控制的FIFO 用于跨时钟域的数据交换； FIFO的读写时钟不同、读写时钟之间不一定存在相位、周期方面的约束关系；
同步FIFO设计 • 同步FIFO存在3种状态： 空； 满； 非空非满 • FIFO为空，不可从FIFO读数据，但可写； • FIFO为满，不可向FIFO写数据，但可读； • 非空非满时，FIFO可读、可写。 • FIFO的读写受同一时钟控制； • FIFO的大小为N字
同步FIFO的操作 1、 同步FIFO的外部接口信号 • 时钟信号clk：控制FIFO的读写； • 写请求信号Wreq: 向FIFO发送写请求信号； • 写数据WData[Size-1:0] : 写数据； • 写有效信号WEn：WEn=1表示写有效，否则写无效，作废写请求，并使写请求等待； • 读请求信号Rreq: 向FIFO发送读请求信号； • 读数据RData[Size-1:0] : 读数据； • 读有效信号REn：REn=1表示读有效，否则读无效，作废读请求，并使读请求等待；
同步FIFO的操作 1、 同步FIFO的操作 • 当FIFO不满且Wreq有效时，向FIFO写数据，并置写使能WEn有效； • 当FIFO不空且Rreq有效时，从FIFO从读出数据并置读使能REn有效； • 当FIFO满且Wreq有效时，置写使能WEn无效且作废此次写操作； • 当FIFO空且Rreq有效时，置读使能REn无效且作废此次读操作。
同步FIFO的操作 问题： • 如何判断FIFO为空、满？ • FIFO的读写操作的位置如何判定？
同步FIFO的操作 算法上的考虑： 设置一个Count计数器，用于计数FIFO中的元素的个数，Count<=N； 设置FIFO的读指针Rptr，0<=Rptr <= N-1; 设置FIFO的写指针Wptr，0<=Wptr <= N-1; FIFO初始操作时，Count＝0， Rptr = Wptr = 0.
同步FIFO的操作 • FIFO的操作可用下述几个进程表示： 1)初始化进程： Count = Wptr = Rptr =0; 2)FIFO读进程： if (Rreq ==1 && Count >0) begin RData = FIFO[Rptr]; Rptr = (Rptr +1 )mod N; REn = 1； end
同步FIFO的操作 3) FIFO 写进程 if (Wreq==1 && Count < N) begin FIFO[Wptr] = WData; Wptr = (Wptr +1) mod N; WEn = 1; end 4) Count 计数进程 if (Wreq ==1 && Count < N && Rreq !=1) Count = Count +1; if (Rreq == 1 && Count >0 && Wreq !=1) Count = Count -1;
同步FIFO的操作 • FIFO 的初始化只进行一次，FIFO的读进程、写进程、Count的计数进程相互之间并行。 如何将上述进程（算法）转化为相应的硬件实现？
同步FIFO设计 • 根据FIFO的大小N，决定Count、Wptr、Rptr的位宽log2N; • 设置寄存器分别保存Count、Wptr、Rptr的值； • 同步FIFO必须有异步Reset； • 当FIFO复位时，Count＝0，Wptr＝0，Rptr＝0； • FIFO正常操作时，受时钟控制。
parameter L = log2N ; reg [Size-1] RData; reg WEn, REn; reg [L-1:0] Count; reg [L-1:0] Wptr; reg [L-1:0] Rptr; module Synch_FIFO(clk, Reset, Wreq, WData, Rreq, RData, WEn, REn); parameter Size = 64; input clk; input Reset; input Wreq; input [Size-1] WData; input Rreq; output [Size-1] RData; output WEn; output REn; always @(posedge clk or negedge Reset) if (~Reset) //初始化 begin Count <= 0; Wptr <= 0; Rptr <= 0; end else begin // FIFO 写操作 if ( (Wreq ==1’b1) && (Count < N)) begin FIFO[Wptr] <= WData; Wptr <= (Wptr +1) % N; WEn <= 1’b1; end else WEn <= 1’b0;
//FIFO读操作 if ((Rreq==1’b1) && (Count >0)) begin RData <= FIFO[Rptr]; Rptr <= (Rptr +1 ) %N; REn <= 1’b1; end else REn <= 1’b0; //Count 计数 if ((Rreq==1) && (Wreq!=1) && Count >0) Count = Count -1; if ((Wreq==1) && (Rreq!=1) && Count <N) Count = Count +1; end • HDL设计描述是否存在问题？ • 问题出现在哪里？ • 如何改进设计描述？
always @(posedge clk or negedge Reset) if (~Reset) begin Count <= 0; Wptr <= 0; Rptr <= 0; end else begin //Count 计数 if ((Rreq==1) && (Wreq!=1) && Count >0) Count = Count -1; if ((Wreq==1) && (Rreq!=1) && Count <N) Count = Count +1; end always @(posedge clk or negedge Reset) if (~Reset) //初始化 WEn = 1’b0; else begin // FIFO 写操作 if ( (Wreq ==1’b1) && (Count < N)) begin FIFO[Wptr] <= WData; Wptr <= (Wptr +1) % N; WEn <= 1’b1; end else WEn <= 1’b0; end
always @(posedge clk or negedge Reset) if (~Reset) REn <= 1’b0; else //FIFO读操作 begin if ((Rreq==1’b1) && (Count >0)) begin RData <= FIFO[Rptr]; Rptr <= (Rptr +1 ) %N; REn <= 1’b1; end else REn <= 1’b0; end
异步FIFO的设计 • 异步FIFO的数据读、写受不同时钟的控制； • 异步FIFO的空、满状态不能依靠计数的方式进行，因为读、写均需要对计数器进行操作； • 如何判断异步FIFO的空、满情形？如何操作？
如何判断异步FIFO的空、满？ • 异步FIFO为空条件： Reset情形下，异步FIFO为空； 在正常读、写情形，当读指针追上写指针，异步FIFO为空。 • 异步FIFO为满条件： 在正常读、写情形，读、写指针相同，且写指针追上读指针时。 读、写指针均相同时，FIFO到底是空还是满？
