HIDRAULIKA. Alkalmazás. Hidraulikán értjük a munkafolyadékok által létrehozott erőket és mozgásokat. Az energiaátvitel közege folyadék. 1.1 Telepített hidraulika A telepített hidraulikus berendezések jellemző alkalmazási területei: • különféle gyártó- és szerelőgépek • szállítópályák
E N D
Alkalmazás • Hidraulikán értjük a munkafolyadékok által létrehozott erőket és mozgásokat. Az energiaátvitel közege folyadék. 1.1 Telepített hidraulika A telepített hidraulikus berendezések jellemző alkalmazási területei: • különféle gyártó- és szerelőgépek • szállítópályák • emelő- és szállító eszközök • prések • fröccsöntőgépek • hengersorok • felvonók
Alkalmazás • Hidraulikán értjük a munkafolyadékok által létrehozott erőket és mozgásokat. Az energiaátvitel közege folyadék. 1.2 Mobil hidraulika A mobil hidraulikus berendezések jellemző alkalmazási területei: • építőgépek • önürítő gépjárművek, markolók, rakodógépek • emelő- és szállítóeszközök • mezőgazdasági gépek

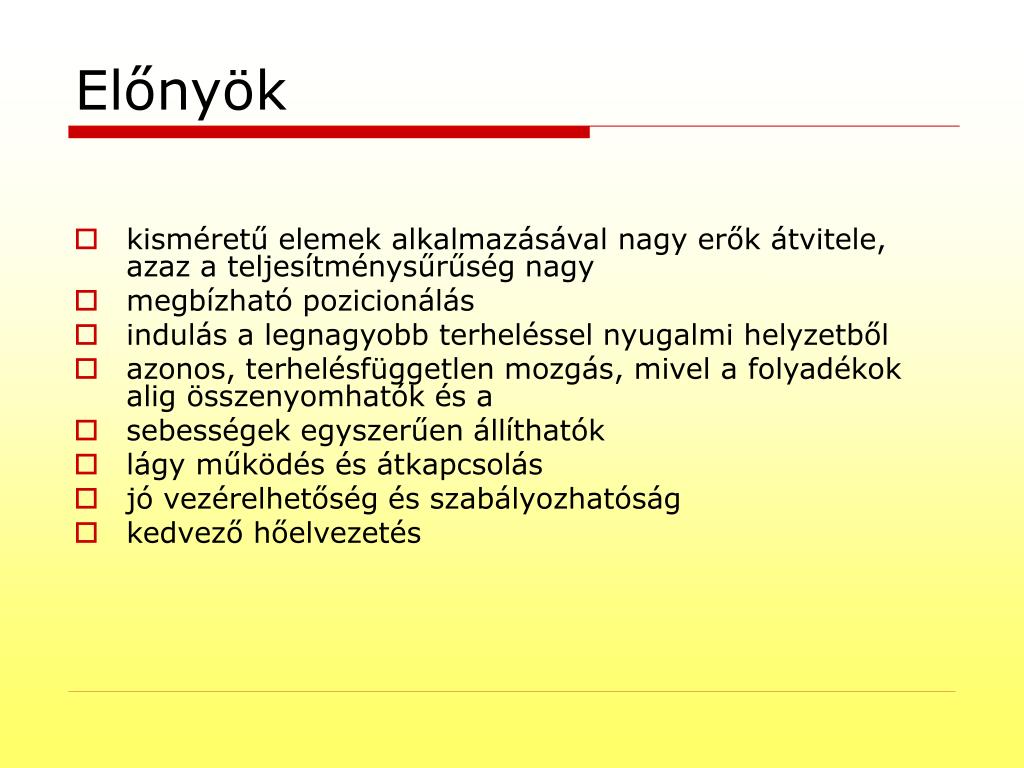

Előnyök • kisméretű elemek alkalmazásával nagy erők átvitele, azaz a teljesítménysűrűség nagy • megbízható pozicionálás • indulás a legnagyobb terheléssel nyugalmi helyzetből • azonos, terhelésfüggetlen mozgás, mivel a folyadékok alig összenyomhatók és a • sebességek egyszerűen állíthatók • lágy működés és átkapcsolás • jó vezérelhetőség és szabályozhatóság • kedvező hőelvezetés
Hátrányok • a kifolyt olaj szennyezi a környezetet (tűzveszély, balesetveszély) • szennyeződésre érzékeny • a nagy nyomásokból adódó veszély (erős folyadéksugár töréskor) • hőmérsékletfüggés (viszkozitásváltozás) • kedvezőtlen hatásfok

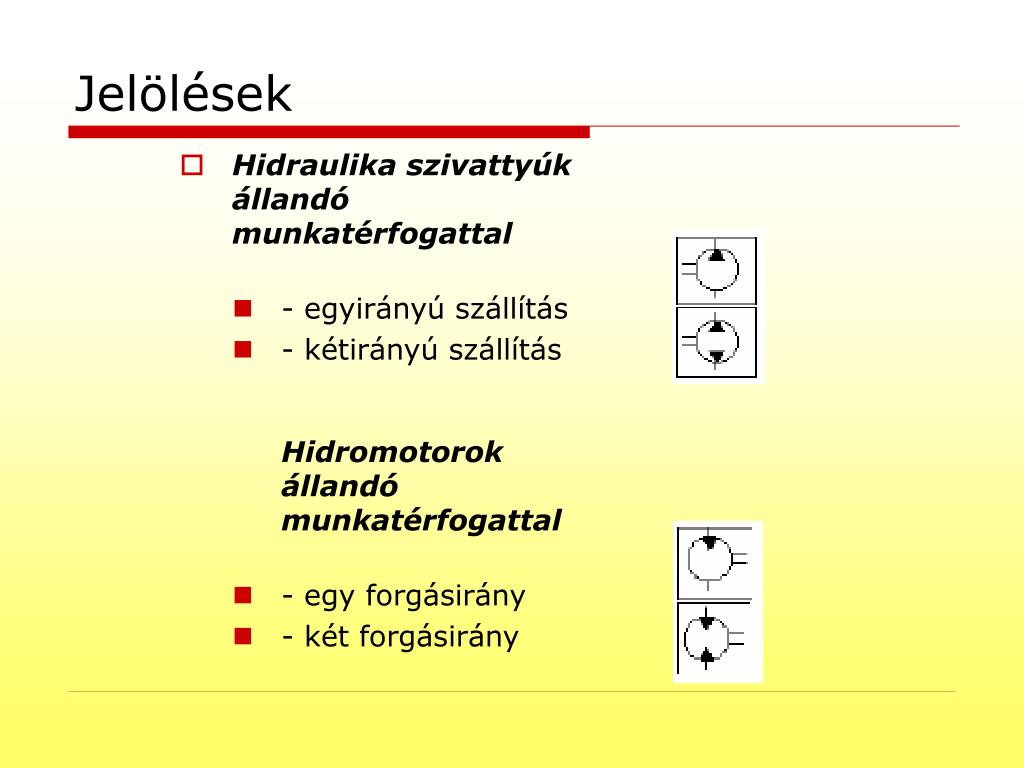

Jelölések • Hidraulika szivattyúk állandó munkatérfogattal • - egyirányú szállítás • - kétirányú szállításHidromotorok állandó munkatérfogattal • - egy forgásirány • - két forgásirány
Jelölések Útváltók 2/2-útszelep 3/2-útszelep 4/2-útszelep 4/3-útszelep A csatlakozások jelölése P nyomóági csatlakozás T visszafolyóági csatlakozás A fogyasztócsatlakozás B fogyasztócsatlakozás L résolaj
Jelölések Nyomásirányító szelepek Nyomáshatároló Nyomáscsökkentő

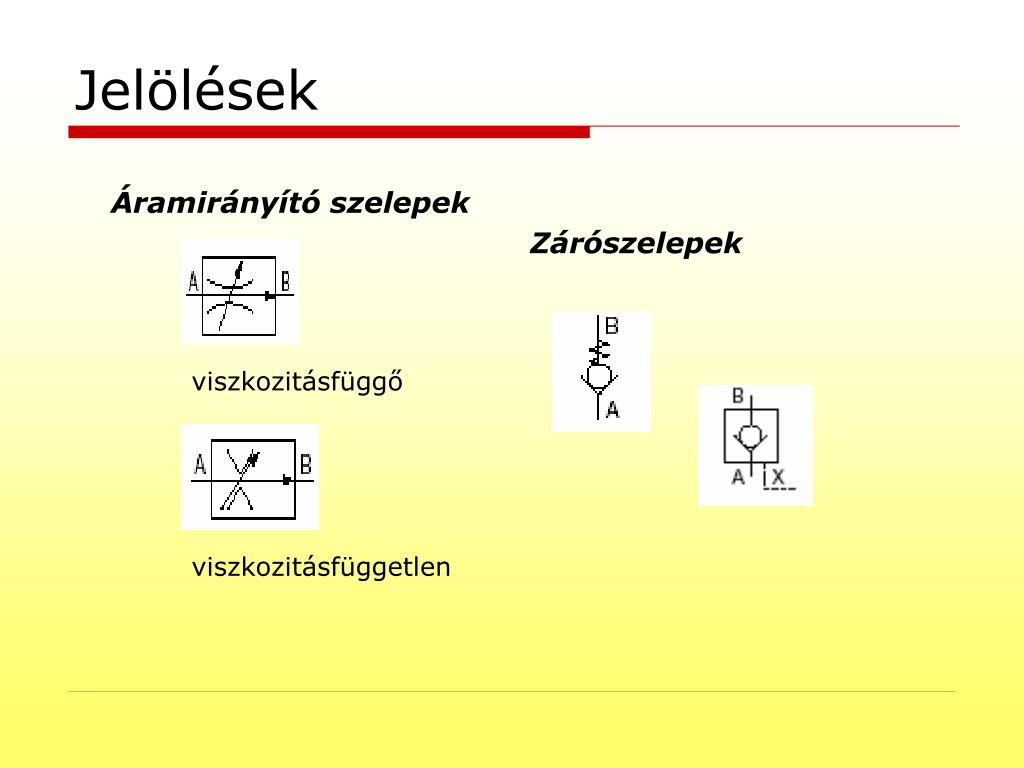

Jelölések Áramirányító szelepek Zárószelepek viszkozitásfüggő viszkozitásfüggetlen

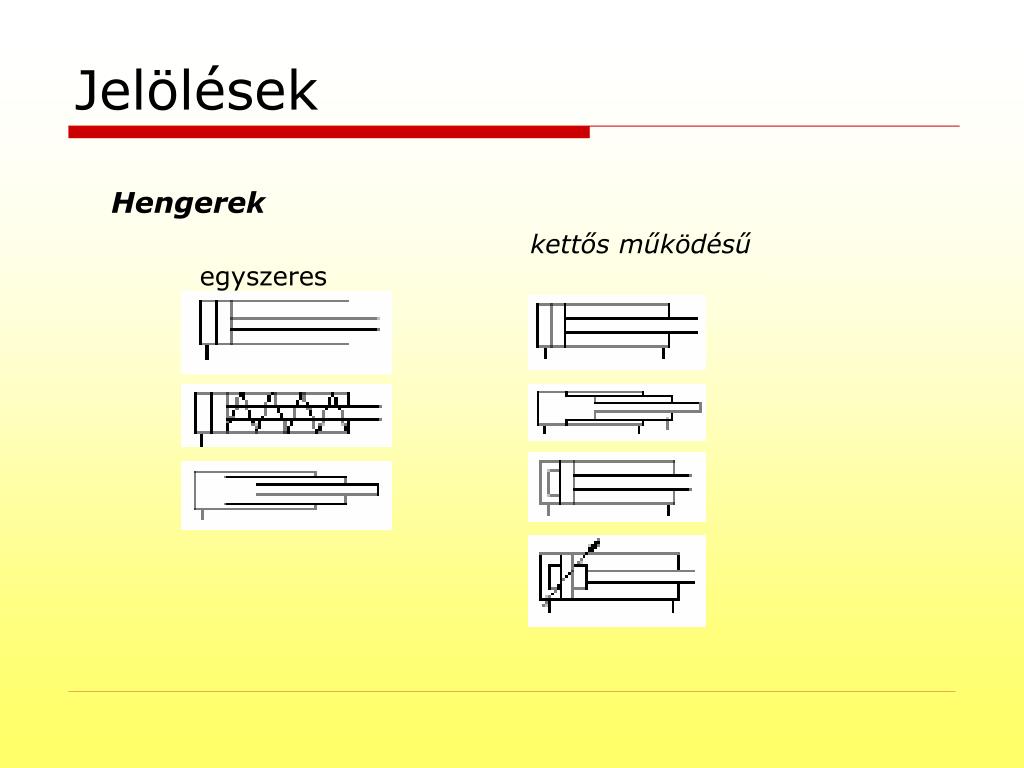

Jelölések Hengerek kettős működésű egyszeres
Jelölések Egyebek

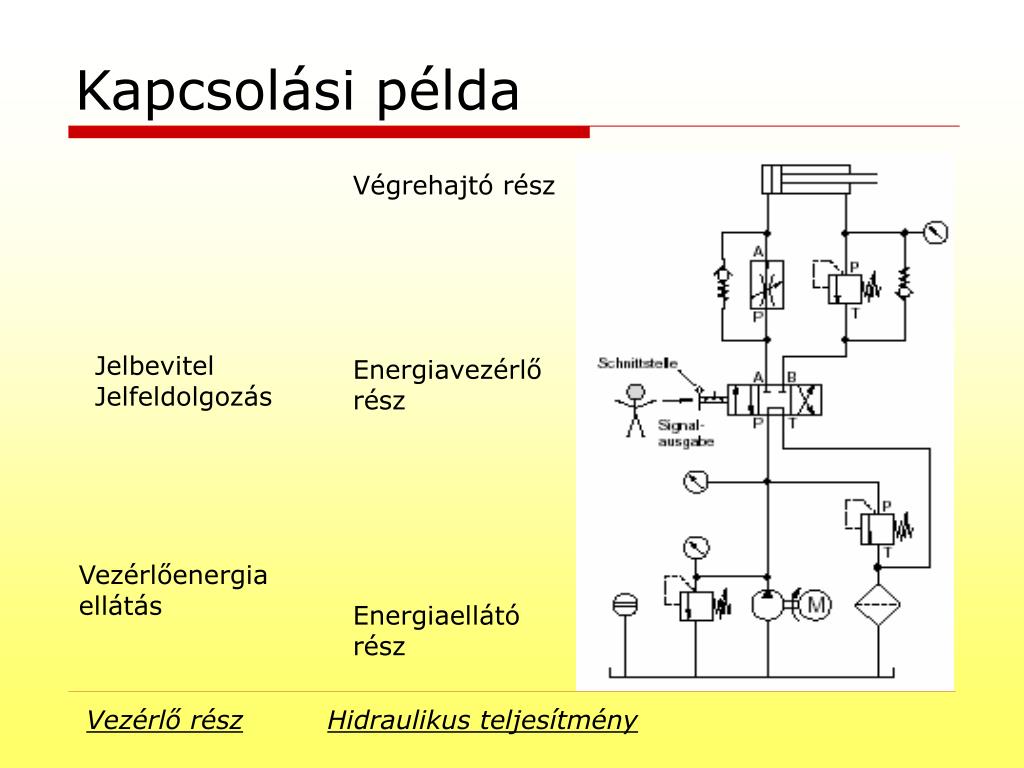

Kapcsolási példa Végrehajtó rész Energiavezérlő rész Energiaellátó rész Jelbevitel Jelfeldolgozás Vezérlőenergia ellátás Vezérlő részHidraulikus teljesítmény

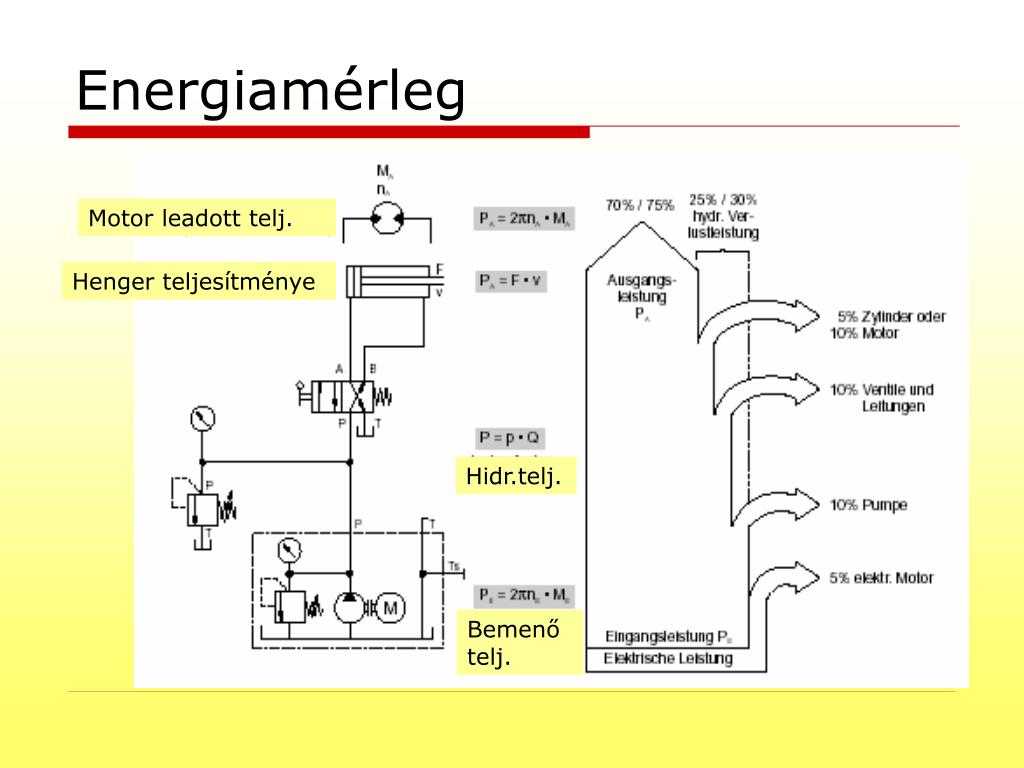

Energiamérleg Motor leadott telj. Henger teljesítménye Hidr.telj. Bemenő telj.

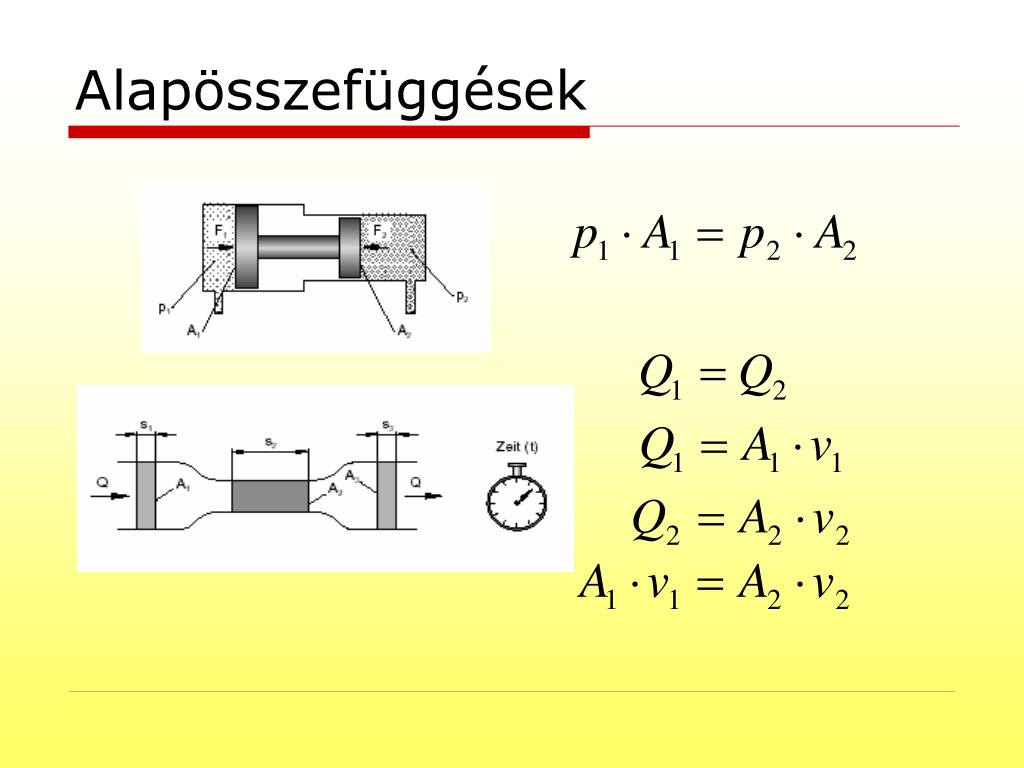

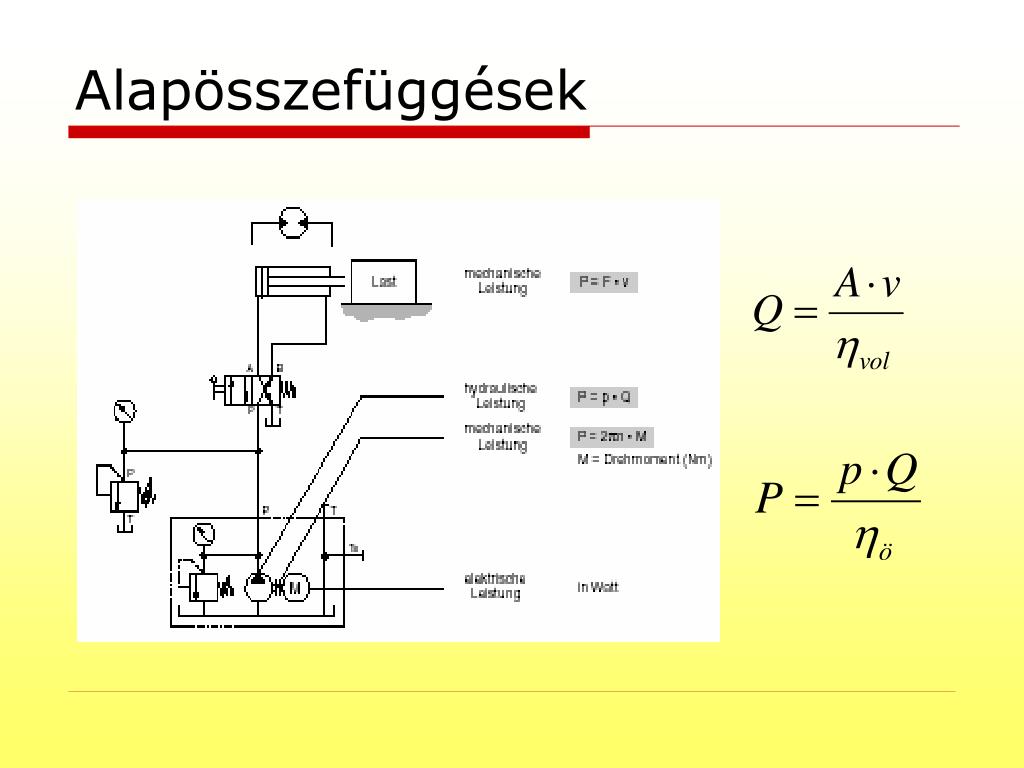

Alapösszefüggések Reynolds-szám függ: • a folyadék áramlási sebességétől v (m/s) • a csőátmérőtől d (m) • és a kinematikus viszkozitástól n (m2/s) - lamináris az áramlás, ha: Re < 2300 - turbulens áramlás, ha: Re > 2300

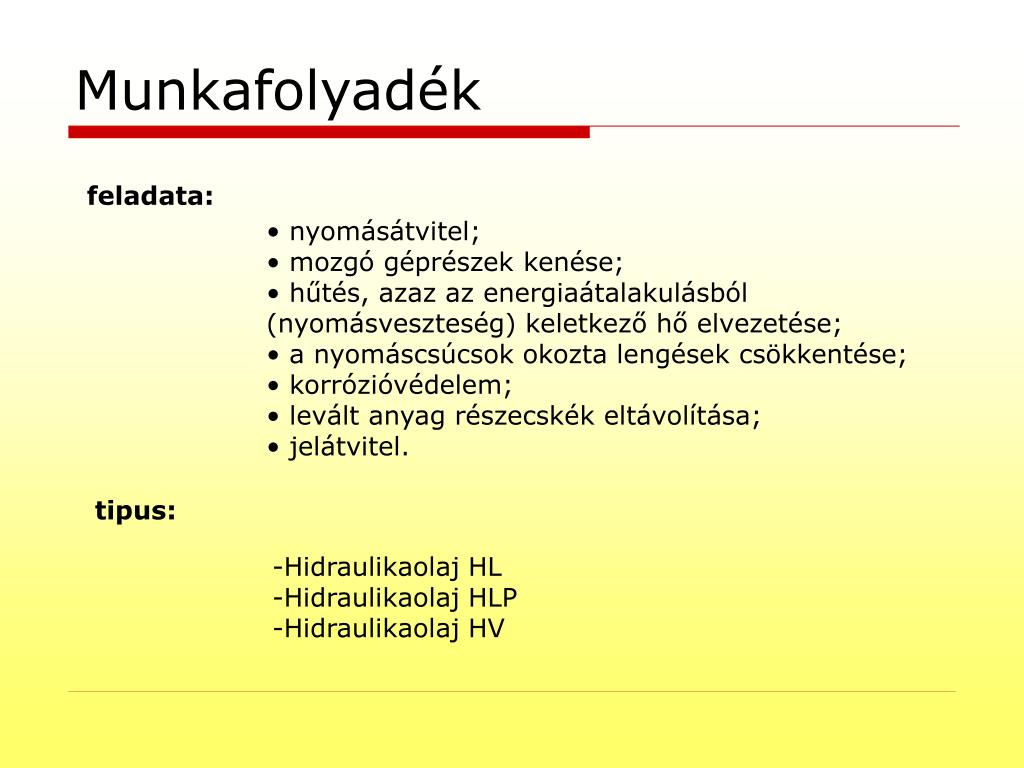

Munkafolyadék feladata: • nyomásátvitel; • mozgó géprészek kenése; • hűtés, azaz az energiaátalakulásból (nyomásveszteség) keletkező hő elvezetése; • a nyomáscsúcsok okozta lengések csökkentése; • korrózióvédelem; • levált anyag részecskék eltávolítása; • jelátvitel. tipus: -Hidraulikaolaj HL -Hidraulikaolaj HLP -Hidraulikaolaj HV

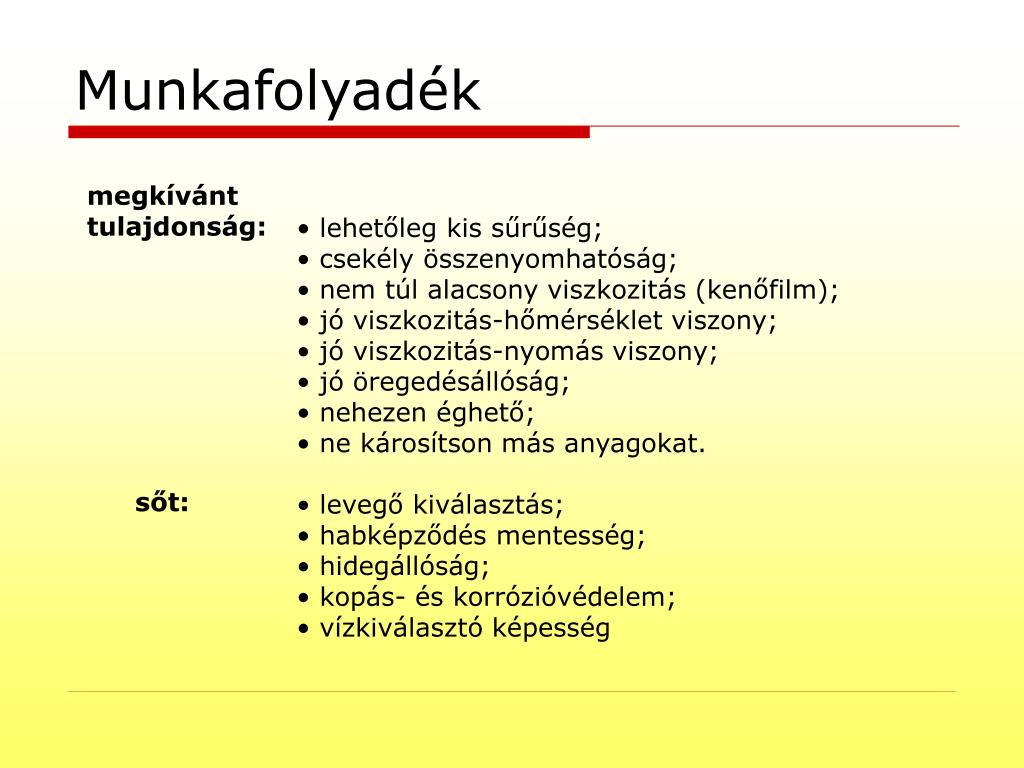

Munkafolyadék megkívánt tulajdonság: • lehetőleg kis sűrűség; • csekély összenyomhatóság; • nem túl alacsony viszkozitás (kenőfilm); • jó viszkozitás-hőmérséklet viszony; • jó viszkozitás-nyomás viszony; • jó öregedésállóság; • nehezen éghető; • ne károsítson más anyagokat. • levegő kiválasztás; • habképződés mentesség; • hidegállóság; • kopás- és korrózióvédelem; • vízkiválasztó képesség sőt:

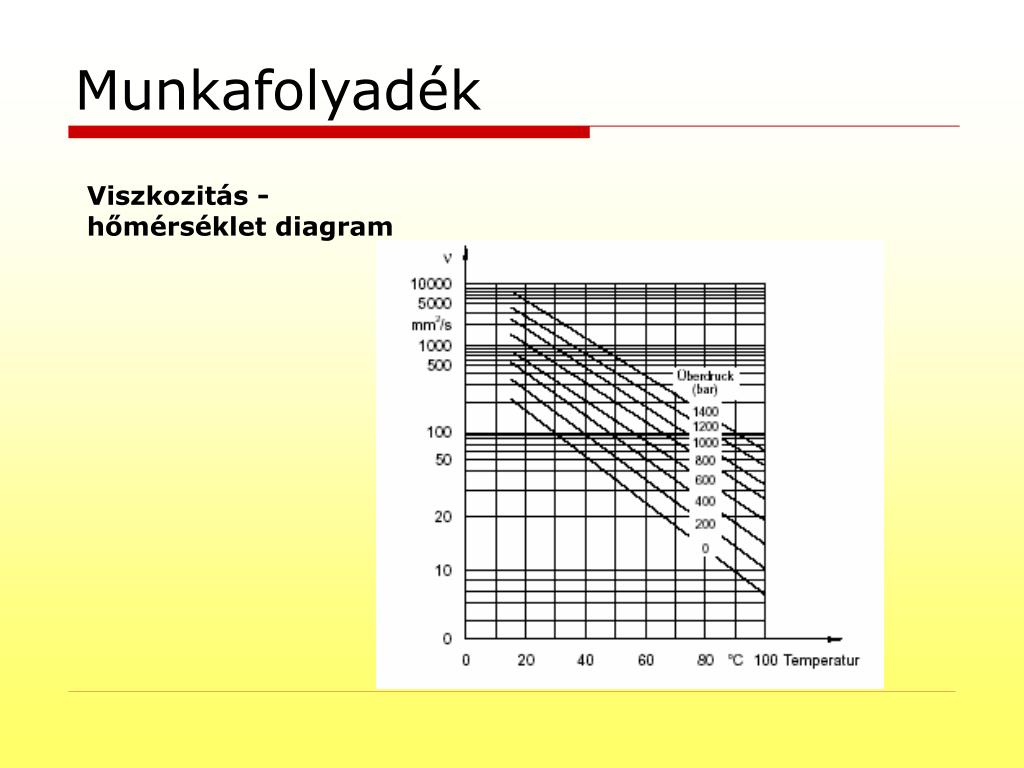

Munkafolyadék Viszkozitás - hőmérséklet diagram
