Спутниковая система контроля автотранспорта и учета топлива

1. Спутниковая система контроля автотранспорта и учета топлива АвтоГРАФ ООО «Системы мониторинга» Амурская область, г.Благовещенск, ул. Забурхановская 85, тел. (4162) 35-22-27, www.gpsamur.ru, info@gpsamur.ru

2. Состав системы АвтоГРАФ • Система АвтоГРАФ состоит из 4 основных сегментов: • бортовые модули мониторинга подвижных объектов • GPS/GSM/ГЛОНАСС • интернет-сервер с установленным программным обеспечением • диспетчерские рабочие места с установленным программным обеспечением «АвтоГРАФ» • Дополнительно: • интернет сервер веб-мониторинга www.gpsamur.ru • (раздел web-мониторинг)

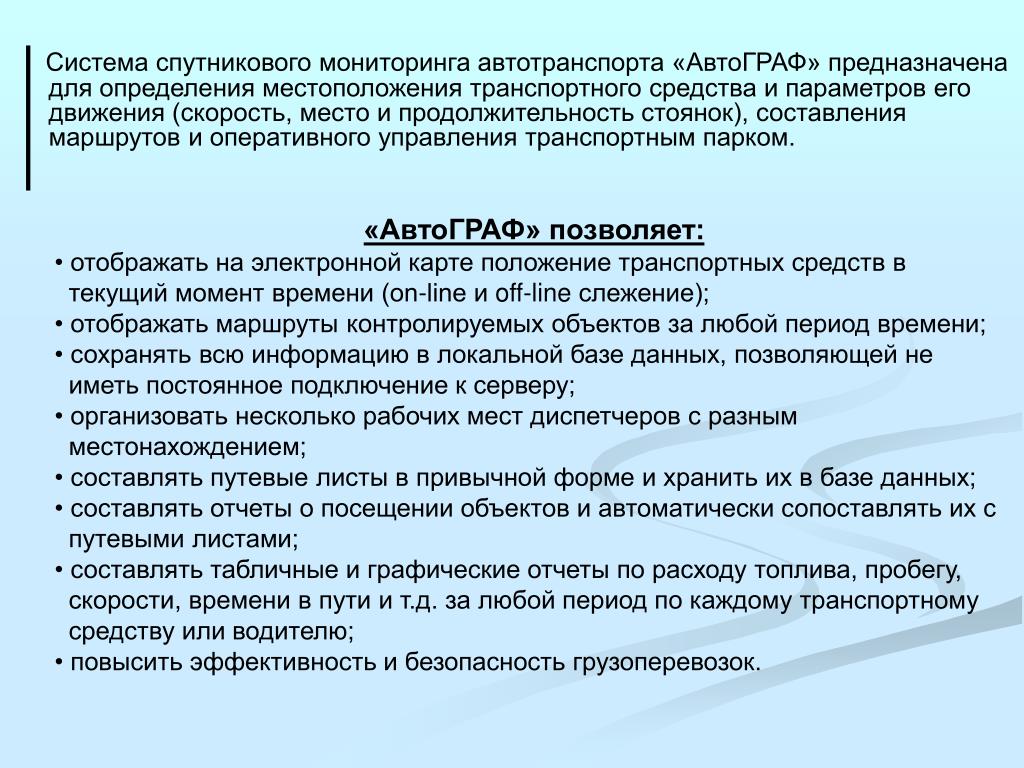

3. Система спутникового мониторинга автотранспорта «АвтоГРАФ» предназначена для определения местоположения транспортного средства и параметров его движения (скорость, место и продолжительность стоянок), составления маршрутов и оперативного управления транспортным парком. • «АвтоГРАФ» позволяет: • отображать на электронной карте положение транспортных средств в • текущий момент времени (on-line и off-line слежение); • отображать маршруты контролируемых объектов за любой период времени; • сохранять всю информацию в локальной базе данных, позволяющей не • иметь постоянное подключение к серверу; • организовать несколько рабочих мест диспетчеров с разным • местонахождением; • составлять путевые листы в привычной форме и хранить их в базе данных; • составлять отчеты о посещении объектов и автоматически сопоставлять их с • путевыми листами; • составлять табличные и графические отчеты по расходу топлива, пробегу, • скорости, времени в пути и т.д. за любой период по каждому транспортному • средству или водителю; • повысить эффективность и безопасность грузоперевозок.

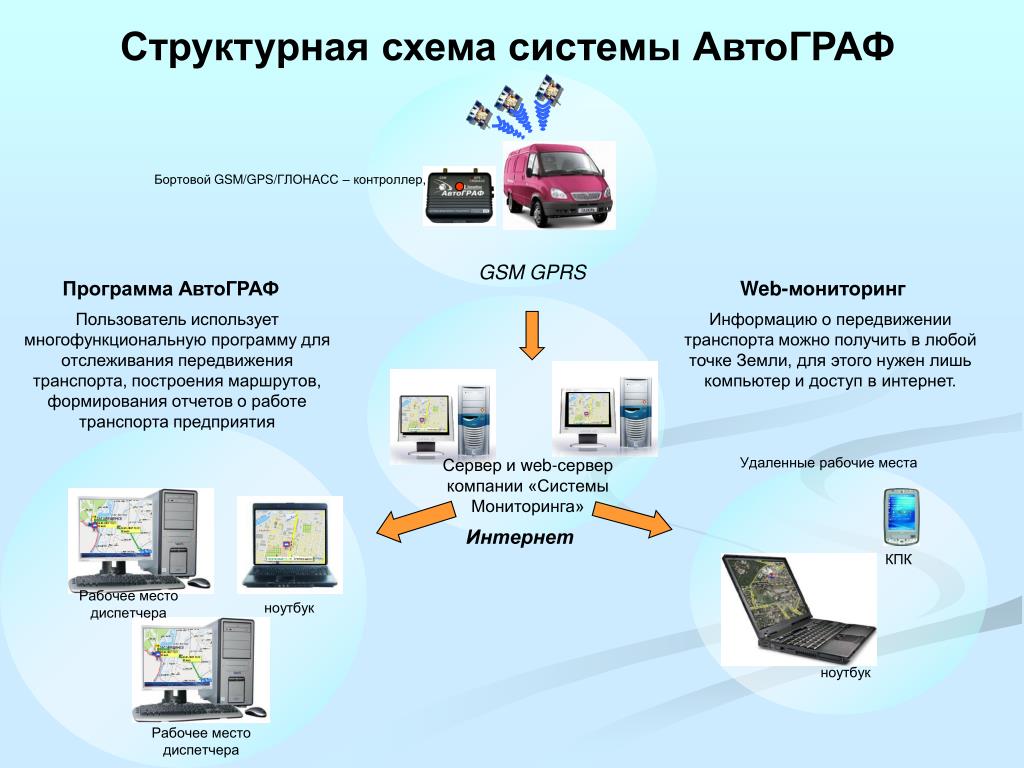

4. Структурная схема системы АвтоГРАФ Бортовой GSM/GPS/ГЛОНАСС –контроллер, GSM GPRS Программа АвтоГРАФ Web-мониторинг Пользователь использует многофункциональную программу для отслеживания передвижения транспорта, построения маршрутов, формирования отчетов о работе транспорта предприятия Информацию о передвижении транспорта можно получить в любой точке Земли, для этого нужен лишь компьютер и доступ в интернет. Удаленные рабочие места Сервери web-сервер компании «Системы Мониторинга» Интернет КПК Рабочее место диспетчера ноутбук ноутбук Рабочее место диспетчера

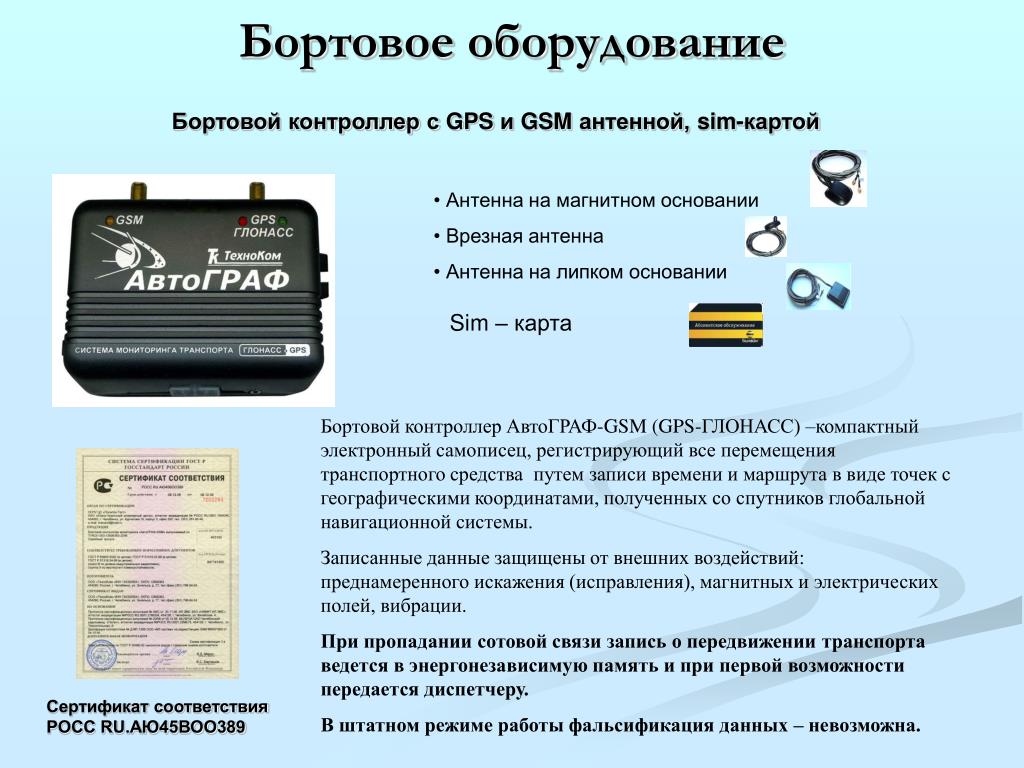

5. Бортовое оборудование Бортовой контроллер с GPS и GSM антенной, sim-картой • Антенна на магнитном основании • Врезная антенна • Антенна на липком основании Sim – карта Бортовой контроллер АвтоГРАФ-GSM (GPS-ГЛОНАСС) –компактный электронный самописец, регистрирующий все перемещения транспортного средства  путем записи времени и маршрута в виде точек с географическими координатами, полученных со спутников глобальной навигационной системы. Записанные данные защищены от внешних воздействий: преднамеренного искажения (исправления), магнитных и электрических полей, вибрации. При пропадании сотовой связи запись о передвижении транспорта ведется в энергонезависимую память и при первой возможности передается диспетчеру. В штатном режиме работы фальсификация данных – невозможна. Сертификат соответствия POCC RU.АЮ45ВОО389

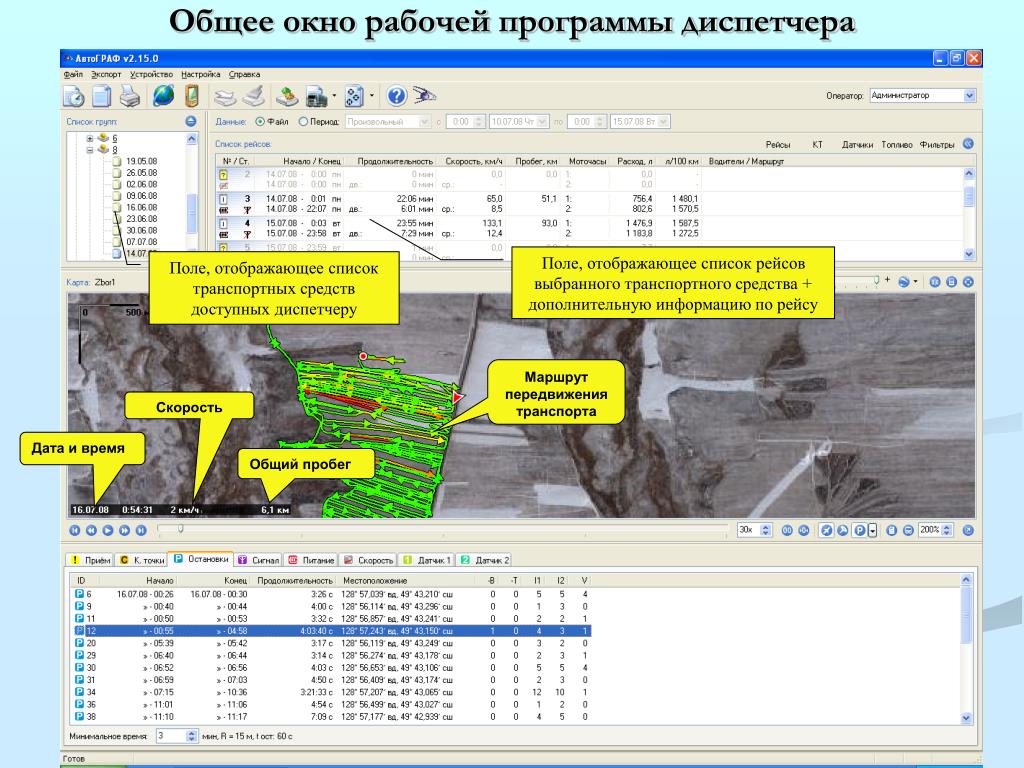

6. Общее окно рабочей программы диспетчера Поле, отображающее список рейсов выбранного транспортного средства + дополнительную информацию по рейсу Поле, отображающее список транспортных средств доступных диспетчеру Маршрут передвижения транспорта Скорость Дата и время Общий пробег

7. Местоположение транспорта на спутниковом снимке местности

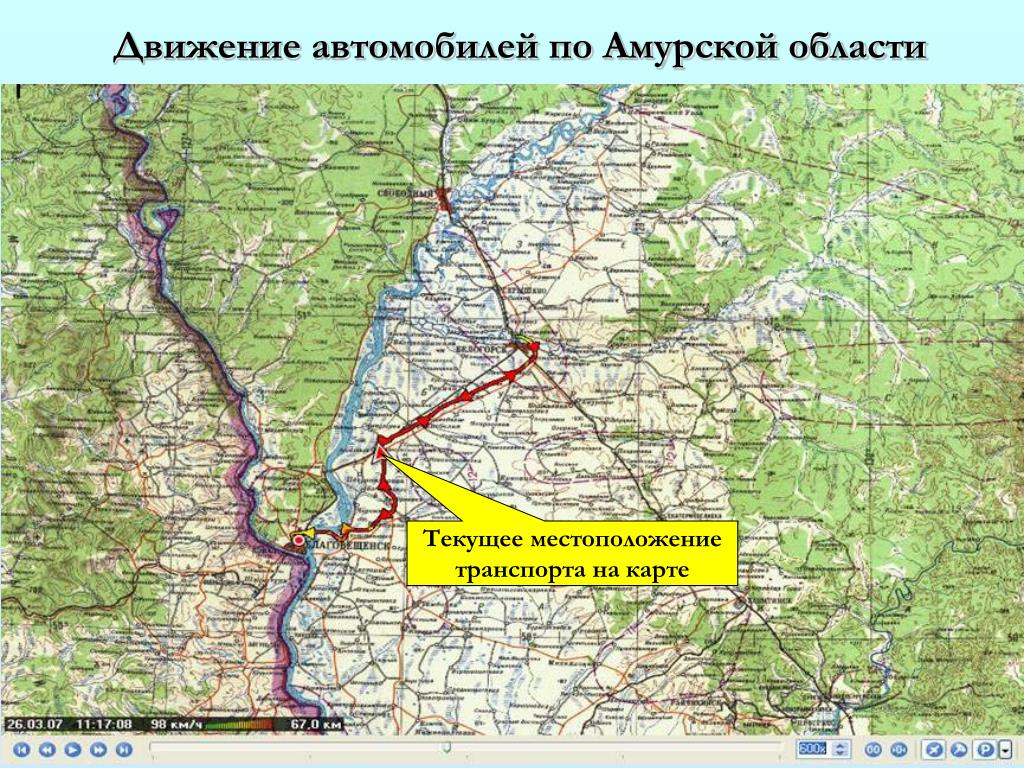

8. Движение автомобилей по Амурской области Текущее местоположение транспорта на карте

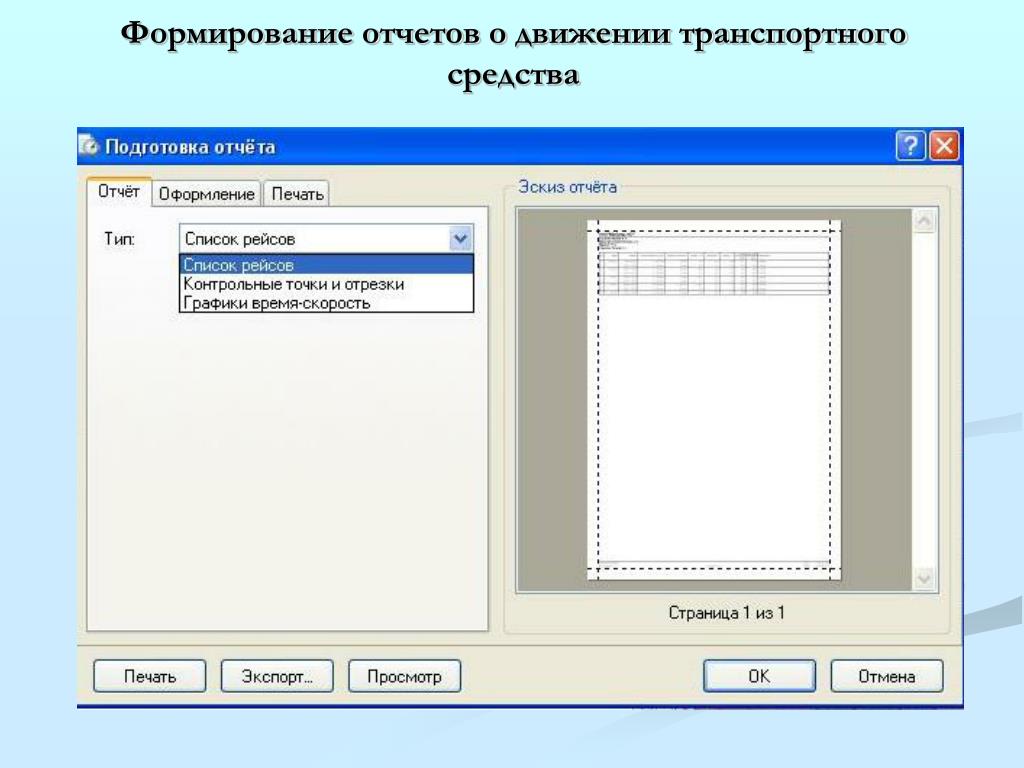

9. Формирование отчетов о движении транспортного средства

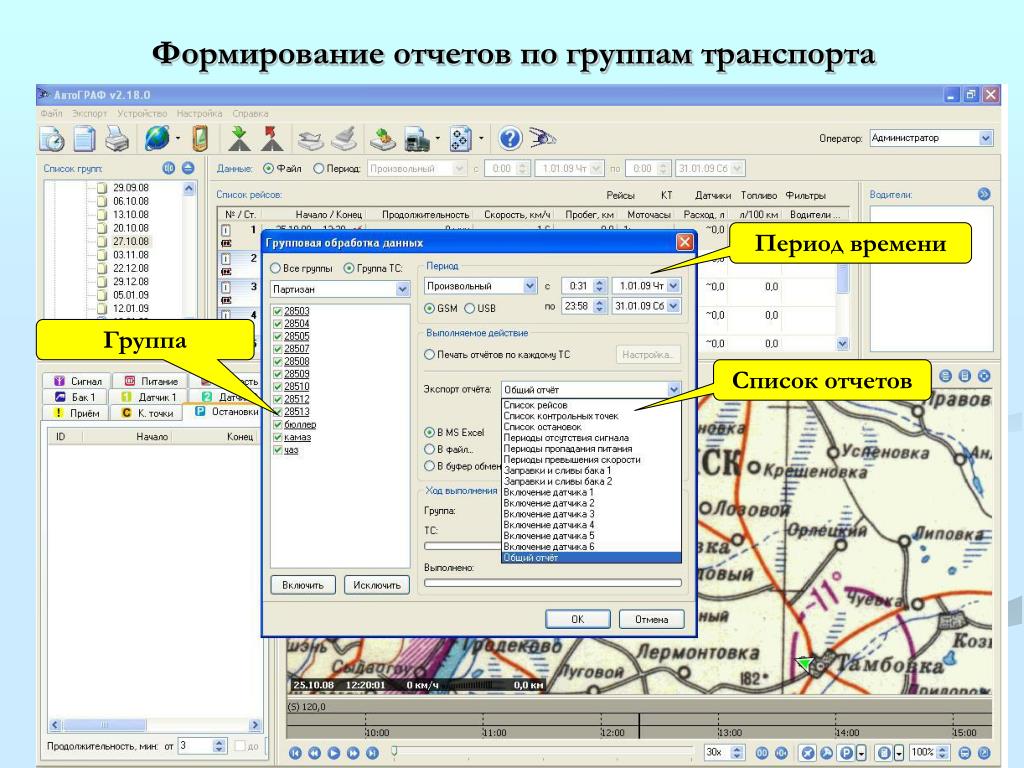

10. Формирование отчетов по группам транспорта Период времени Группа Список отчетов

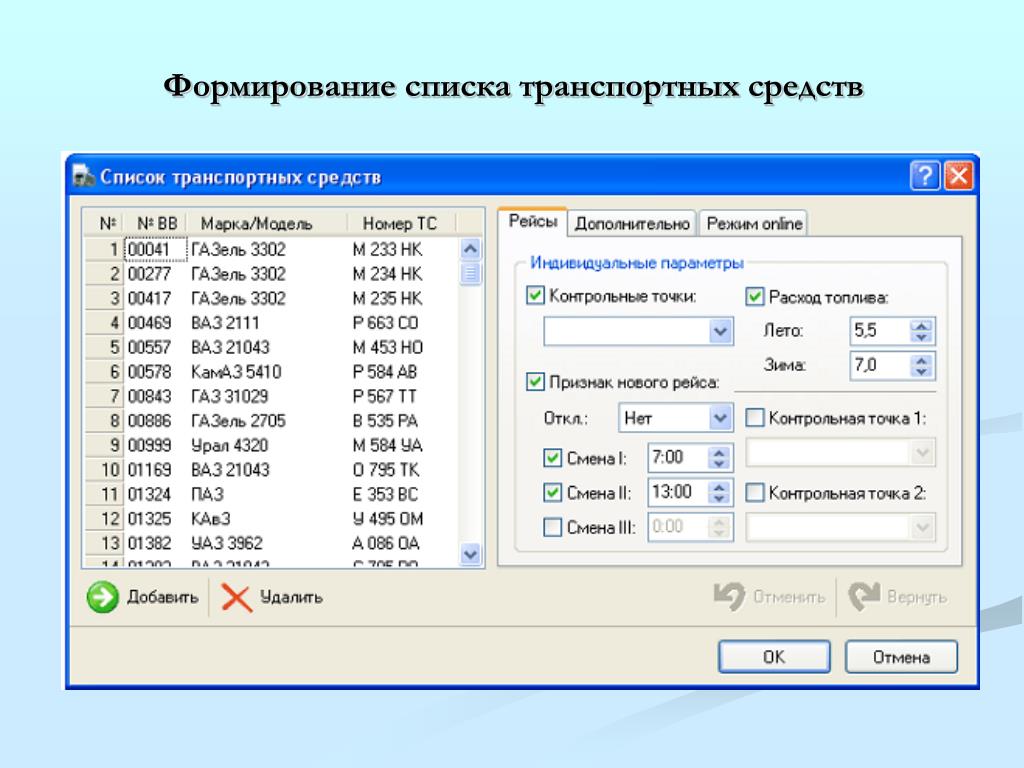

11. Формирование списка транспортных средств

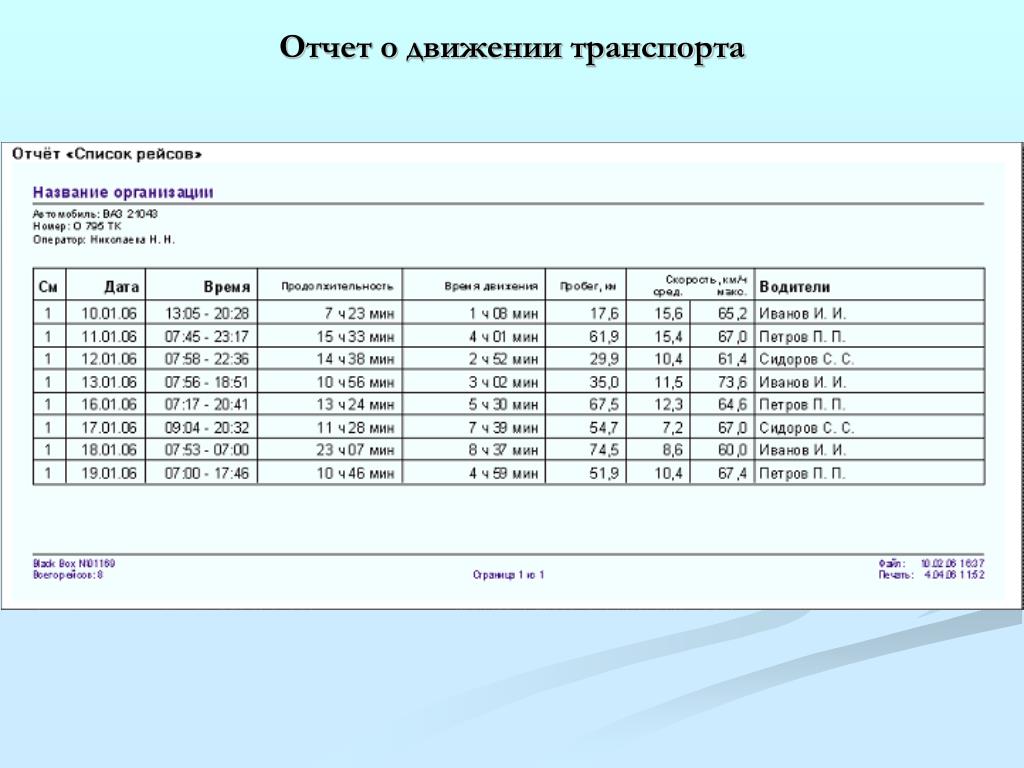

12. Отчет о движении транспорта

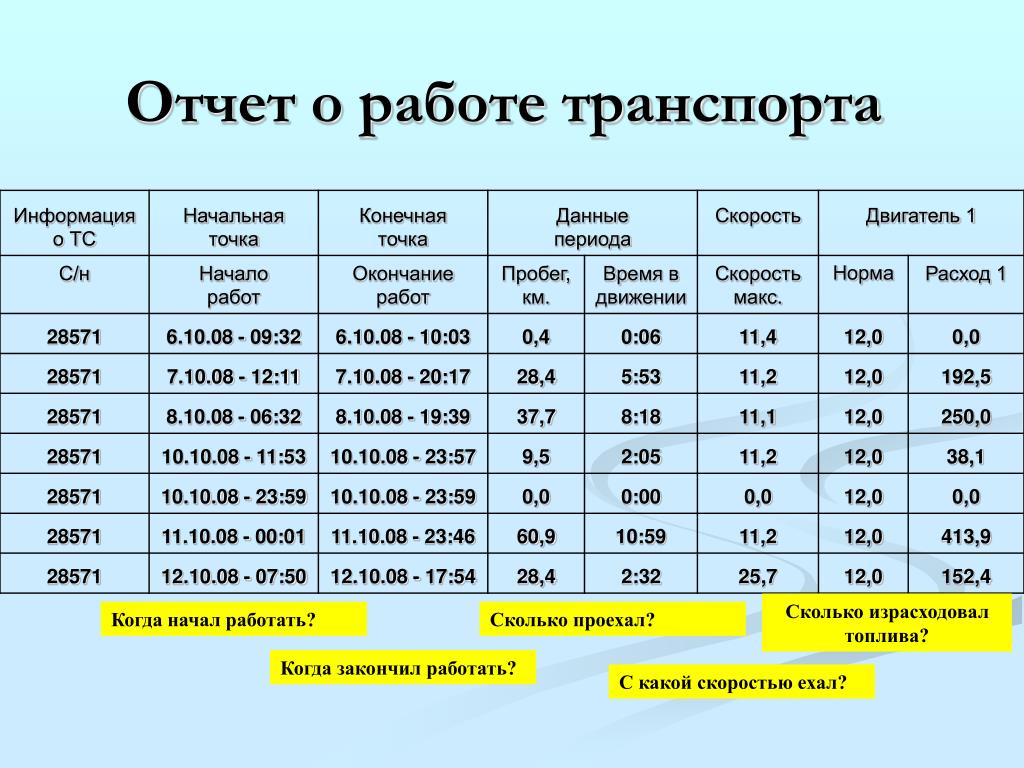

13. Отчет о работе транспорта Сколько израсходовал топлива? Когда начал работать? Сколько проехал? Когда закончил работать? С какой скоростью ехал?

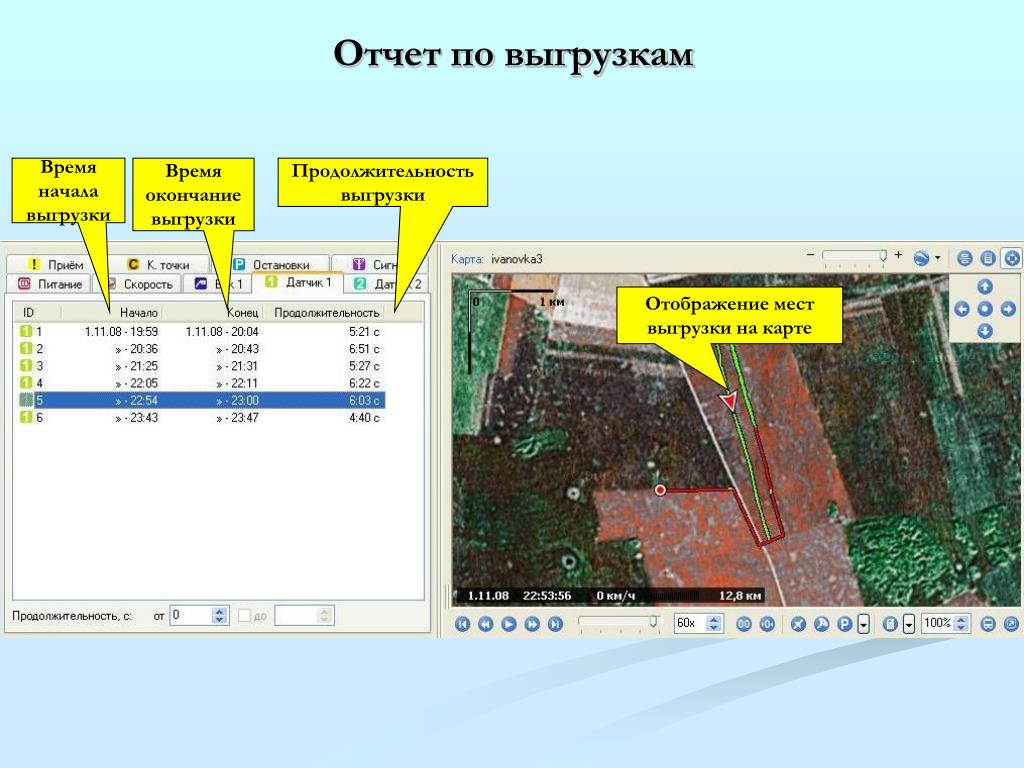

14. Отчет по выгрузкам Время начала выгрузки Время окончание выгрузки Продолжительность выгрузки Отображение мест выгрузки на карте

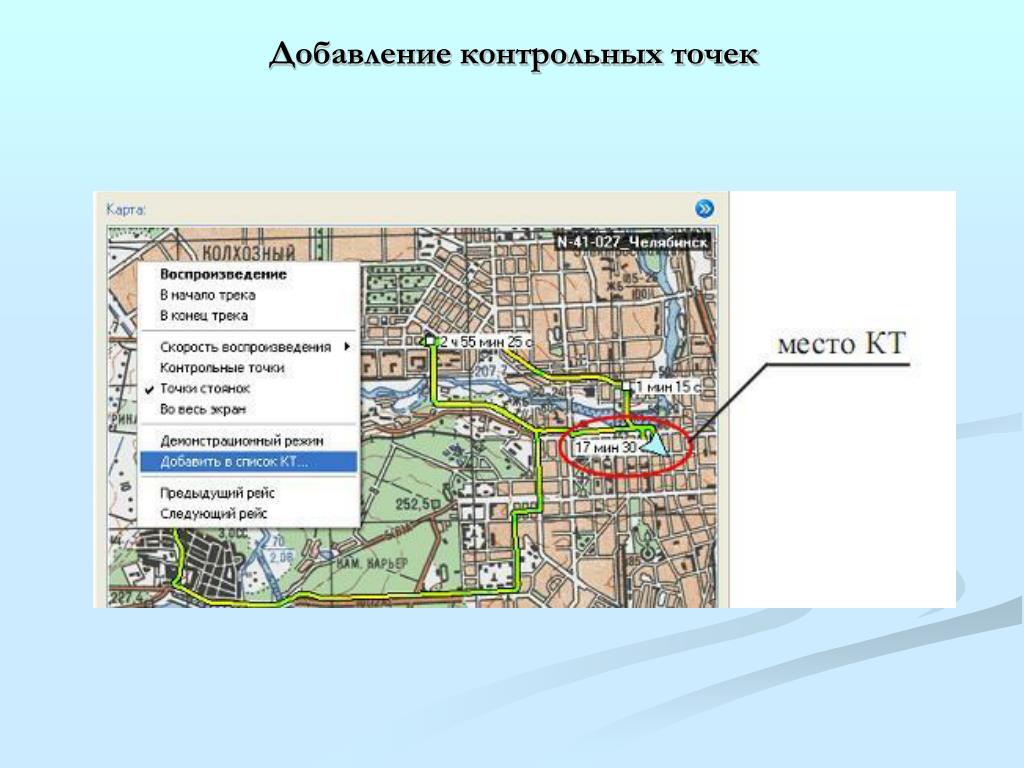

15. Добавление контрольных точек

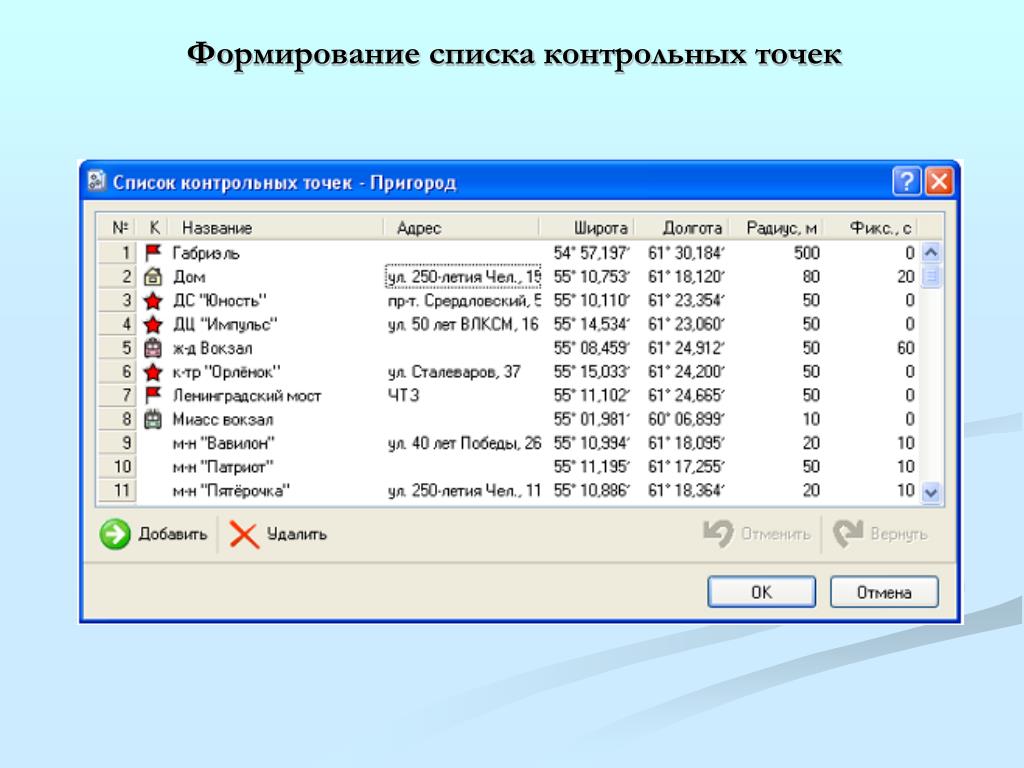

16. Формирование списка контрольных точек

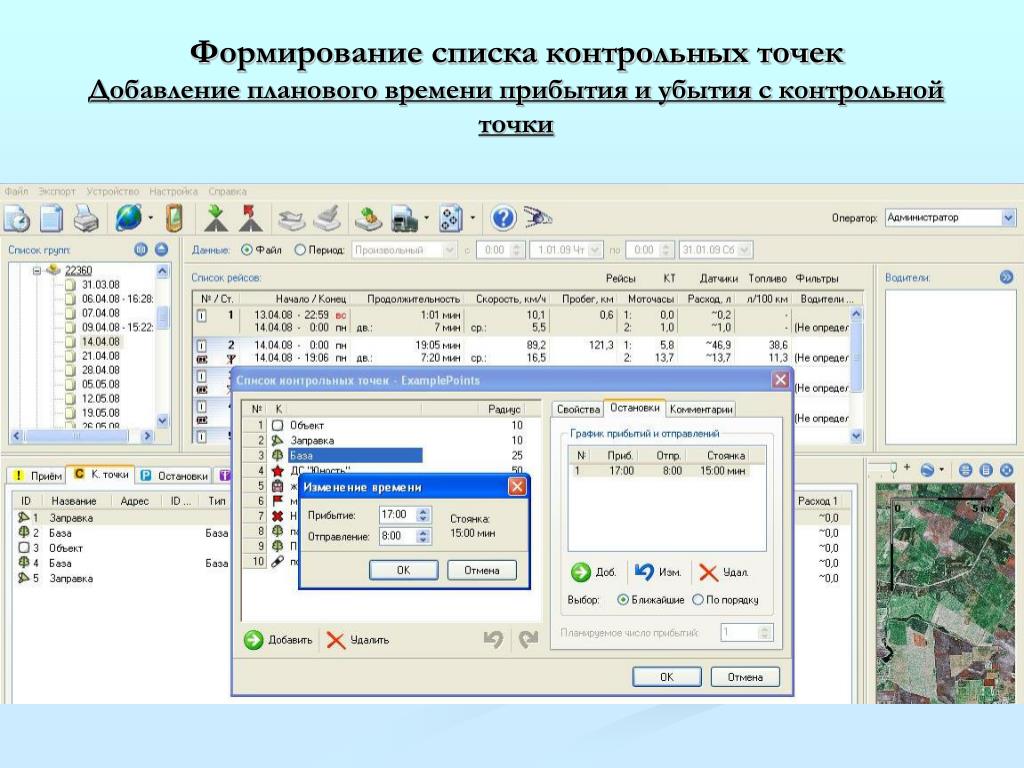

17. Формирование списка контрольных точекДобавление планового времени прибытия и убытия с контрольной точки

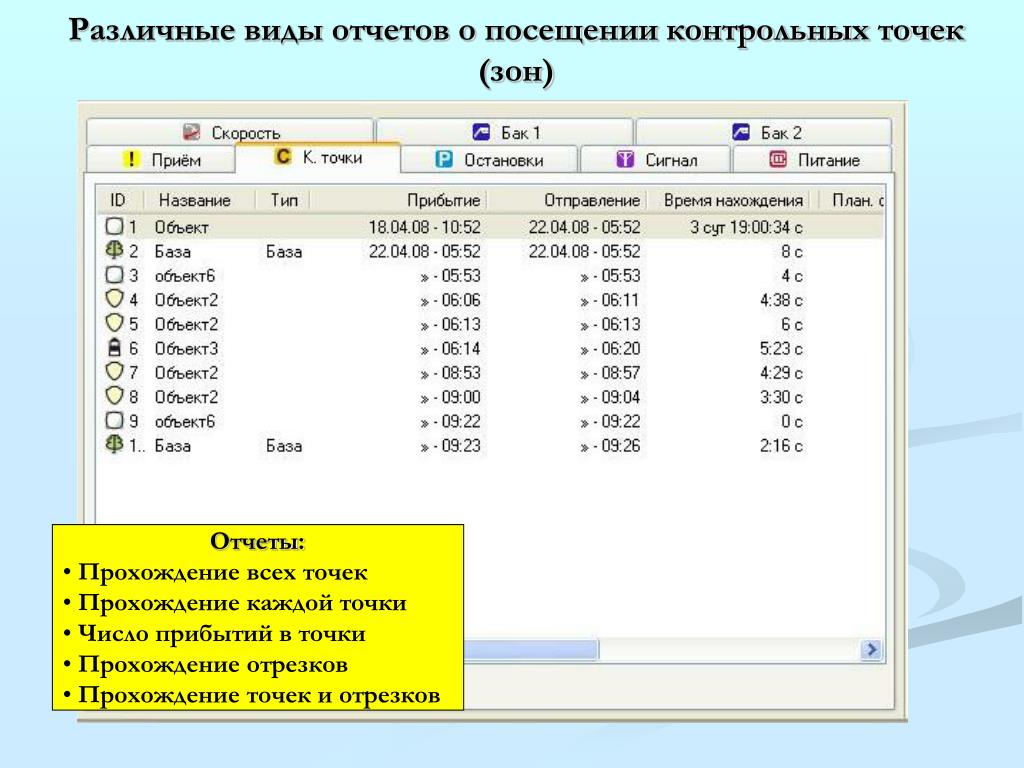

18. Различные виды отчетов о посещении контрольных точек (зон) • Отчеты: • Прохождение всех точек • Прохождение каждой точки • Число прибытий в точки • Прохождение отрезков • Прохождение точек и отрезков

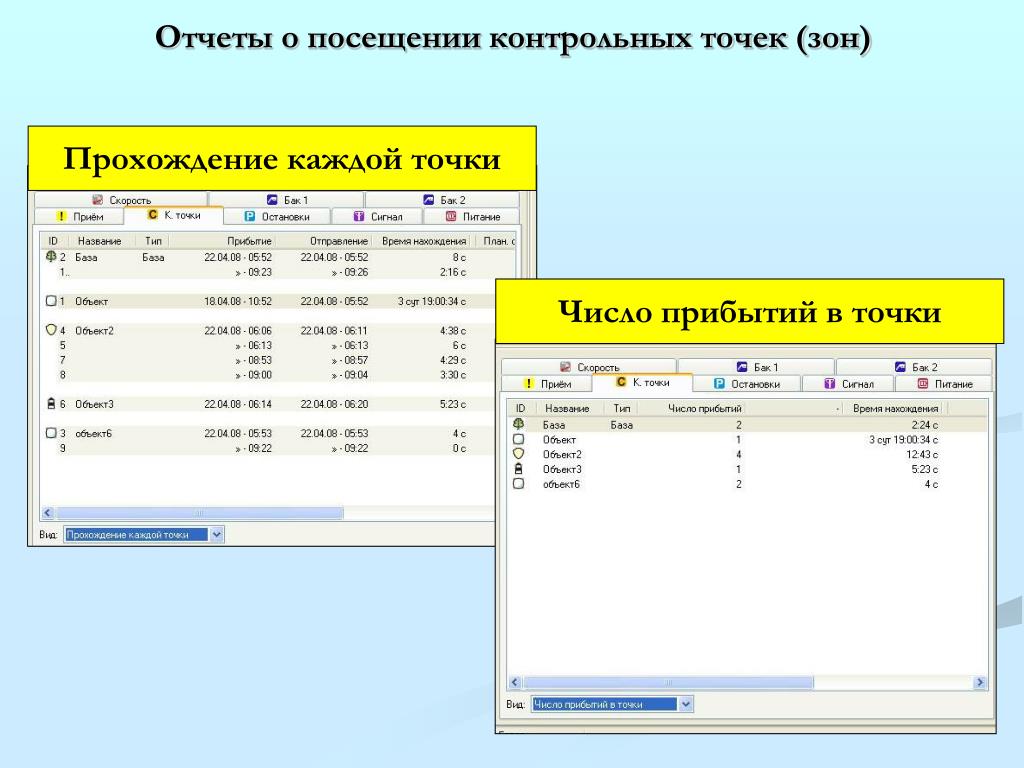

19. Отчеты о посещении контрольных точек (зон) Прохождение каждой точки Число прибытий в точки

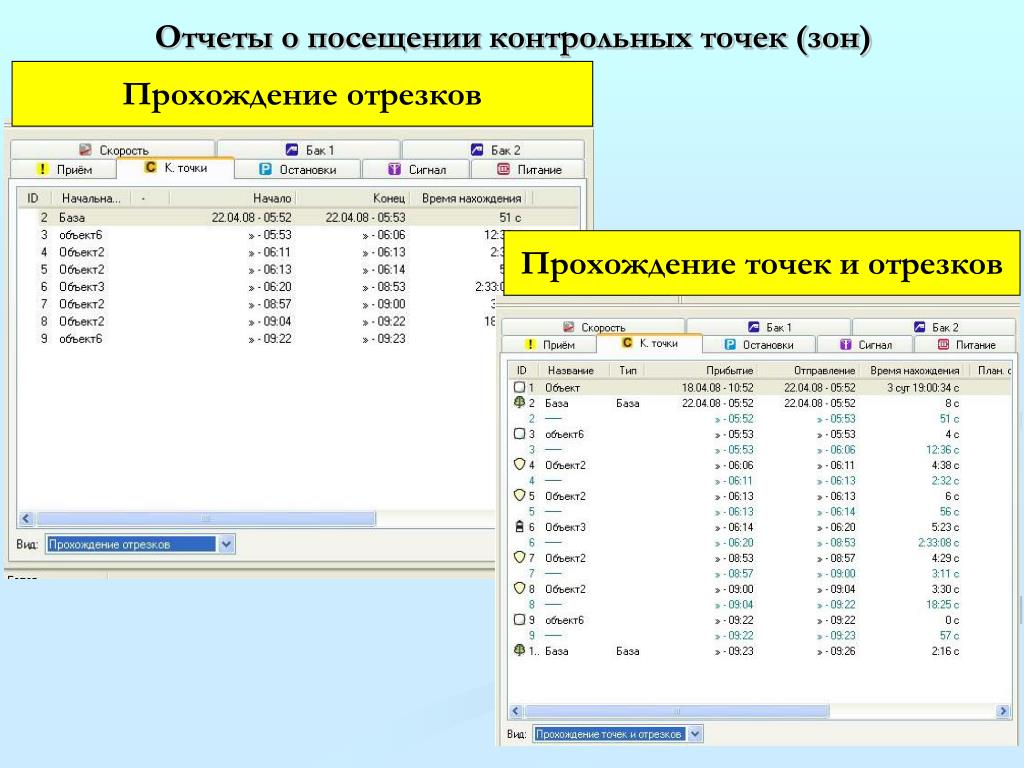

20. Отчеты о посещении контрольных точек (зон) Прохождение отрезков Прохождение точек и отрезков

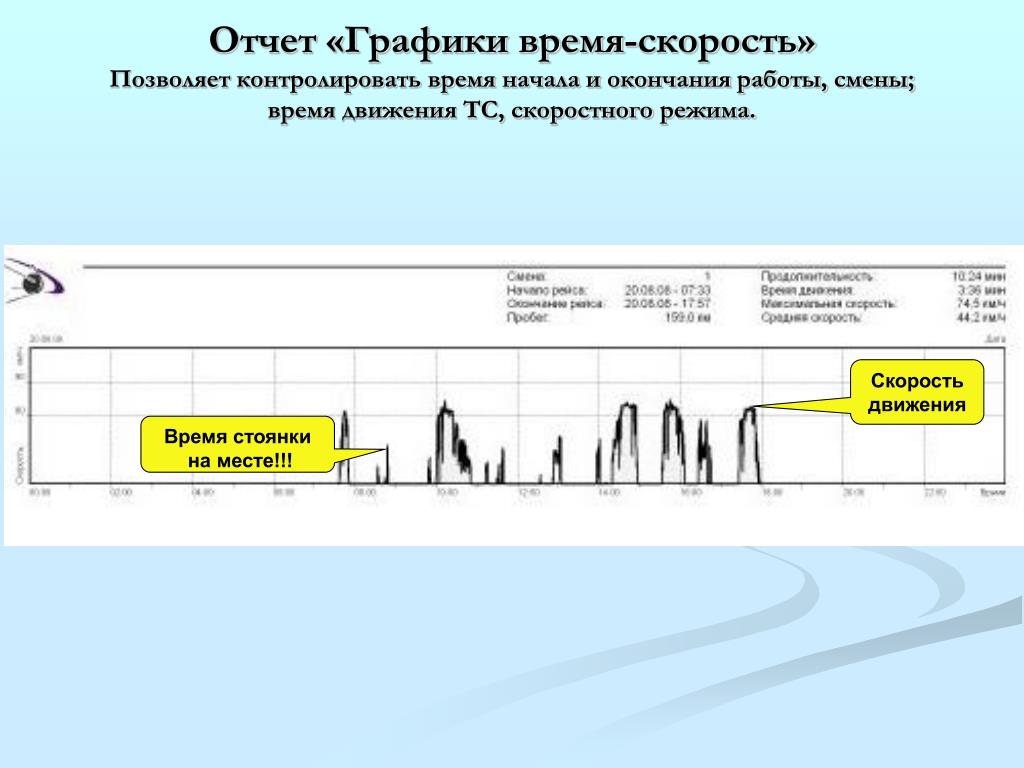

21. Отчет «Графики время-скорость»Позволяет контролировать время начала и окончания работы, смены; время движения ТС, скоростного режима. Скорость движения Время стоянки на месте!!!

22. Подключение дополнительных датчиков На транспортное средство могут быть установлены дополнительные датчики, передающие диспетчеру информацию об уровне жидкости в различных ёмкостях (ГСМ), загруженности, или о текущем состоянии объекта в формате (включен/выключен). Датчики могут предоставлять информацию о состоянии зажигания (включено/выключено), дверей (открыты/закрыты), тревожной кнопки (включена/выключена), механизмов спецтехники (поднят/опущен) и т.п.

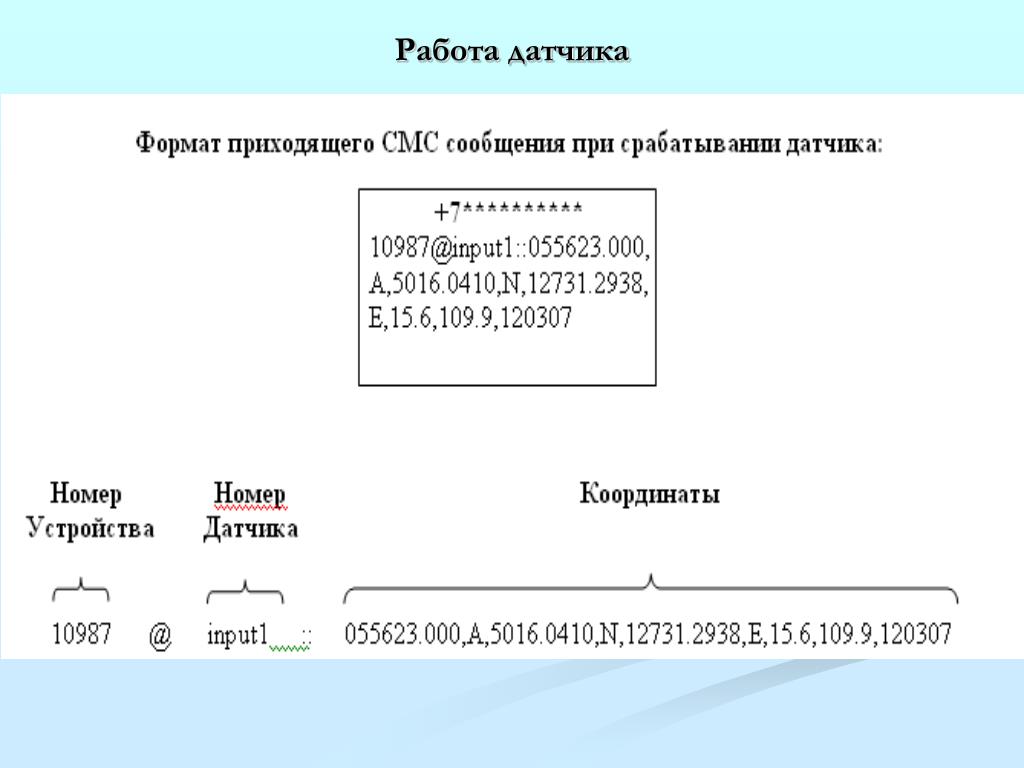

23. Работа датчика

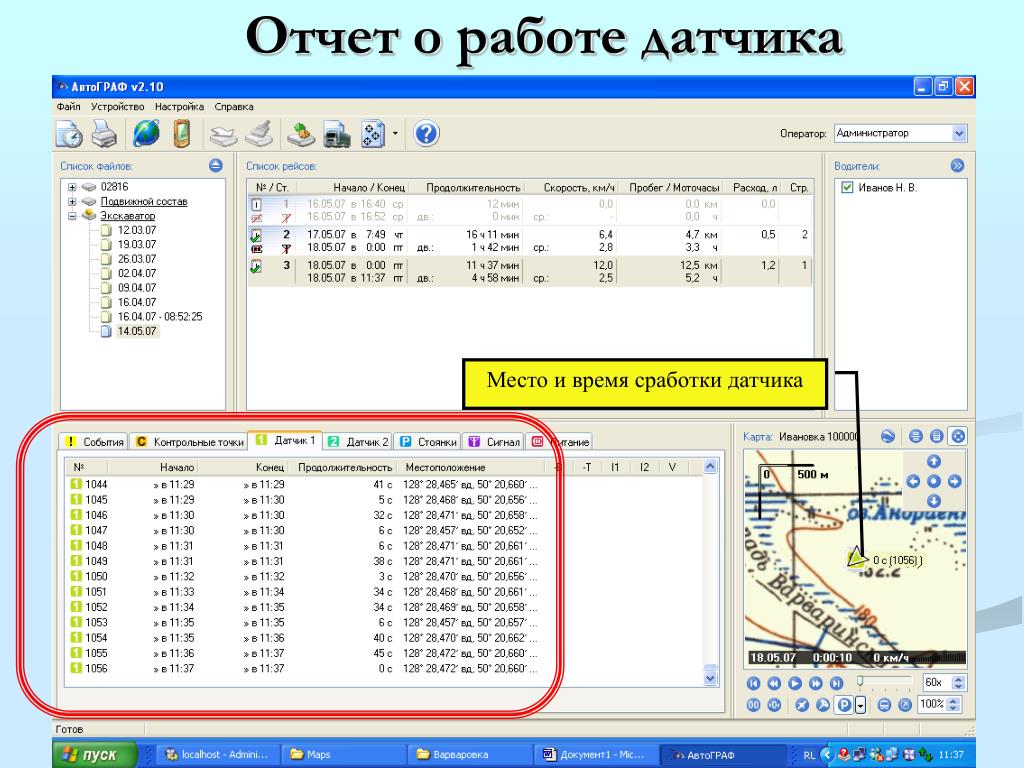

24. Отчет о работе датчика Место и время сработки датчика

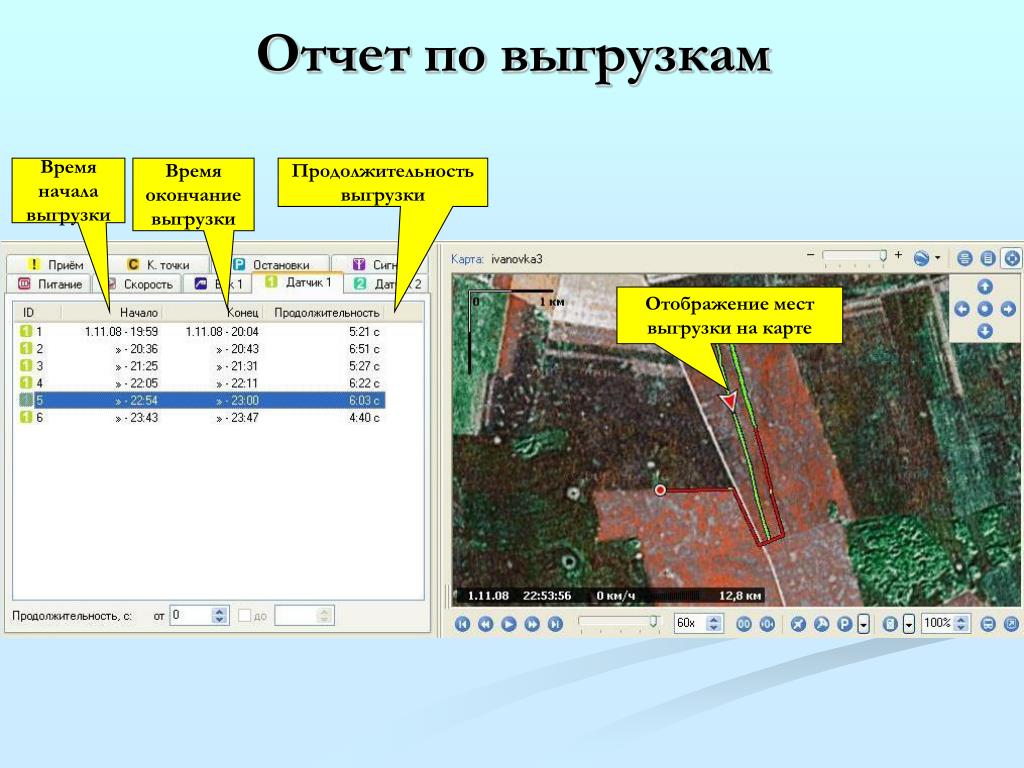

25. Отчет по выгрузкам Время начала выгрузки Время окончание выгрузки Продолжительность выгрузки Отображение мест выгрузки на карте

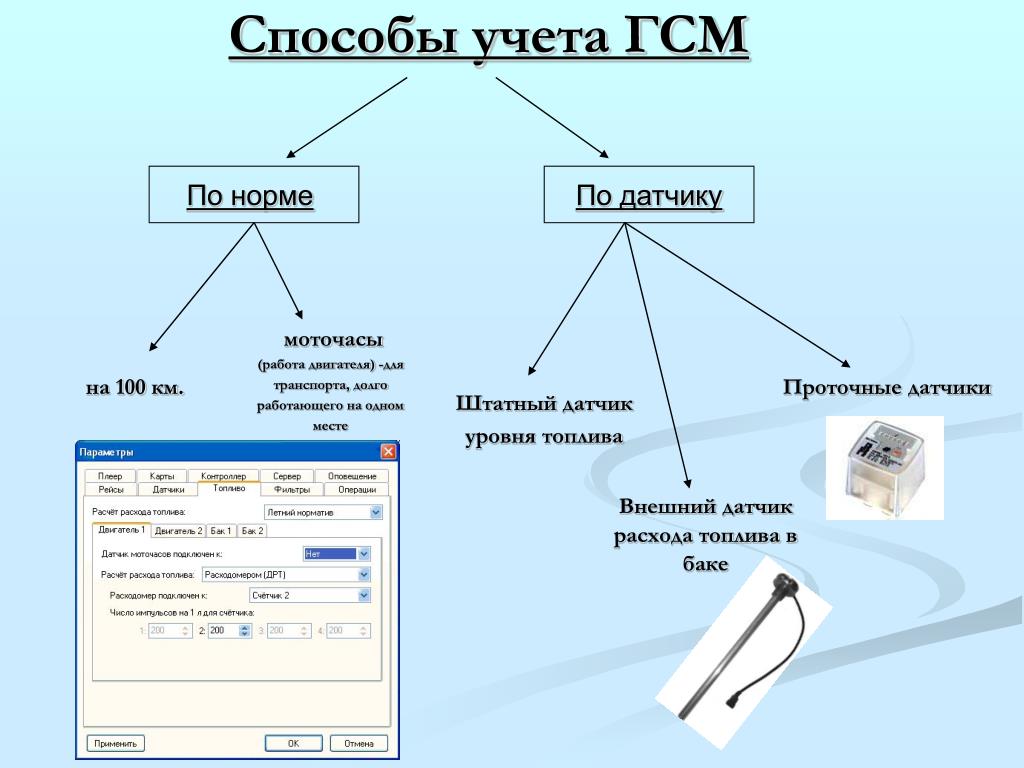

26. Способы учета ГСМ По норме По датчику моточасы (работа двигателя) -для транспорта, долго работающего на одном месте на 100 км. Проточные датчики Штатный датчик уровня топлива Внешний датчик расхода топлива в баке

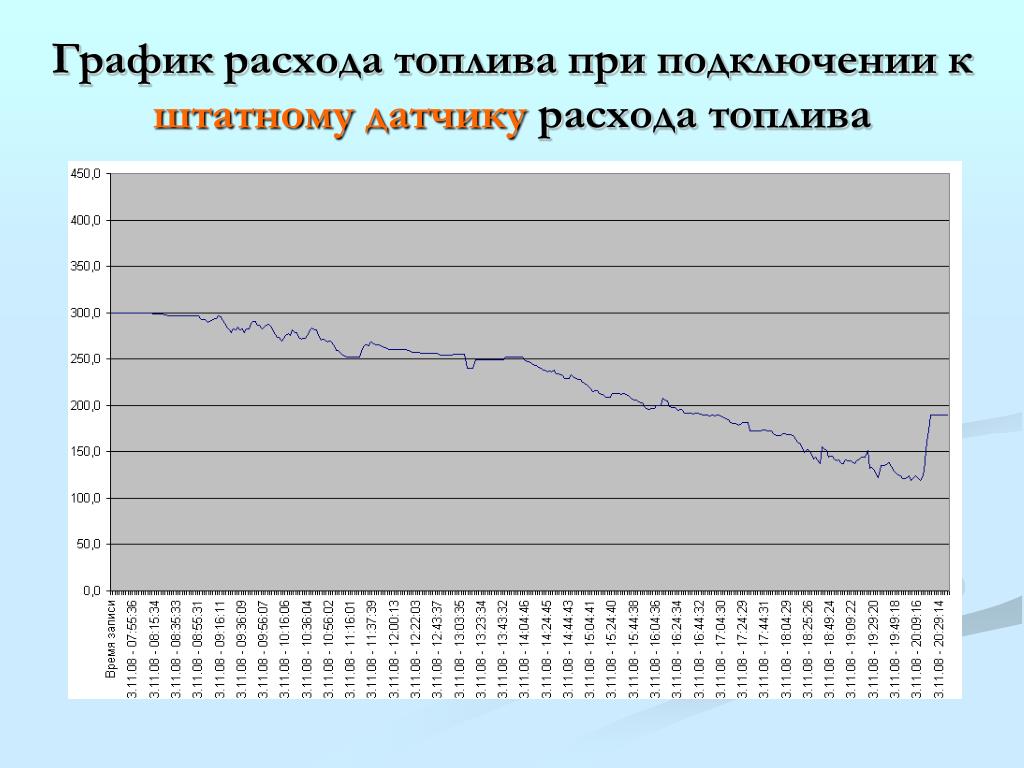

27. График расхода топлива при подключении к штатному датчику расхода топлива

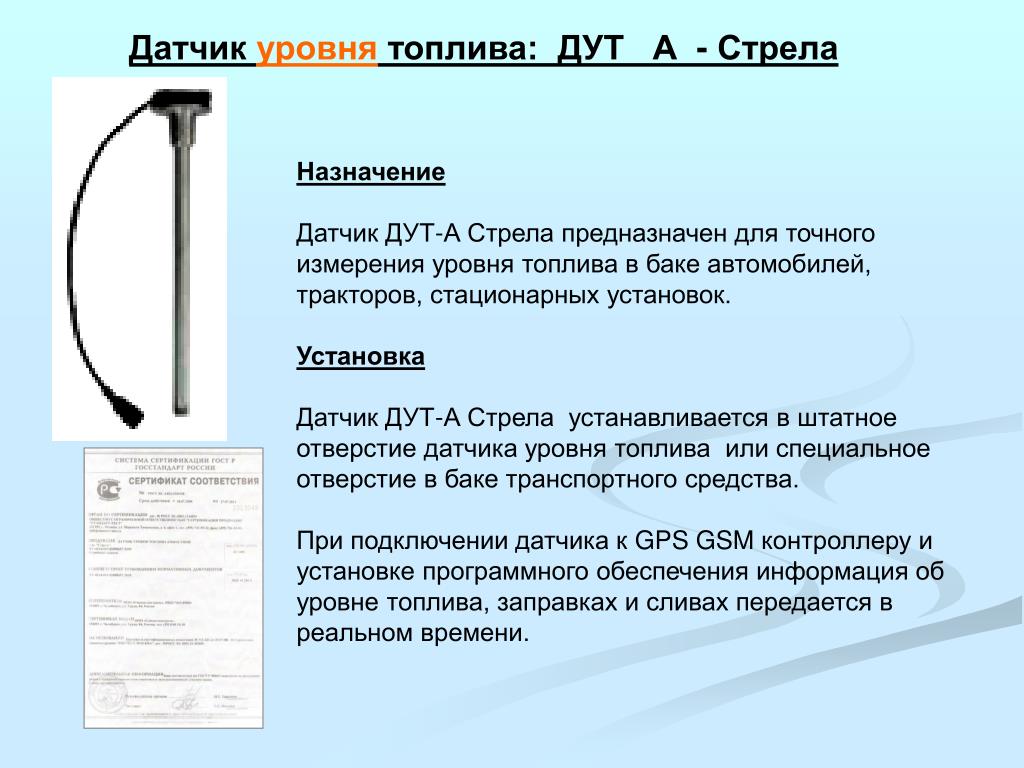

28. Датчик уровня топлива: ДУТ А - Стрела Назначение Датчик ДУТ-А Стрела предназначен для точного измерения уровня топлива в баке автомобилей, тракторов, стационарных установок. Установка Датчик ДУТ-А Стрела  устанавливается в штатное отверстие датчика уровня топлива  или специальное отверстие в баке транспортного средства. При подключении датчика к GPS GSM контроллеру и установке программного обеспечения информация об уровне топлива, заправках и сливах передается в реальном времени.

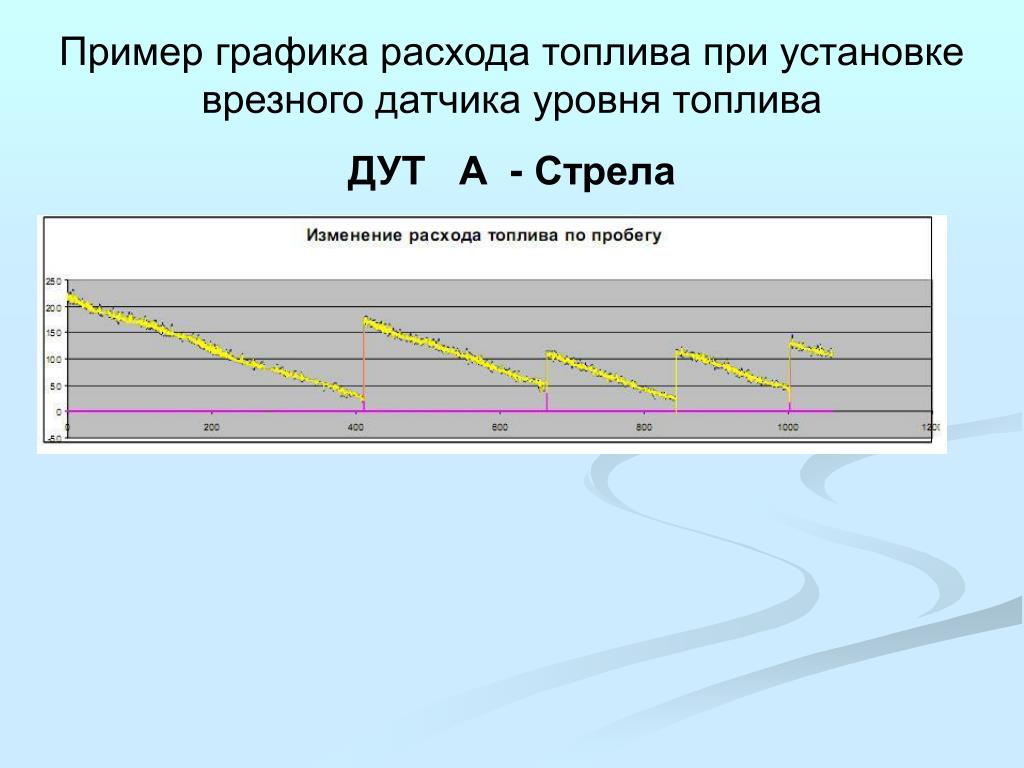

29. Пример графика расхода топлива при установке врезного датчика уровня топлива ДУТ А - Стрела

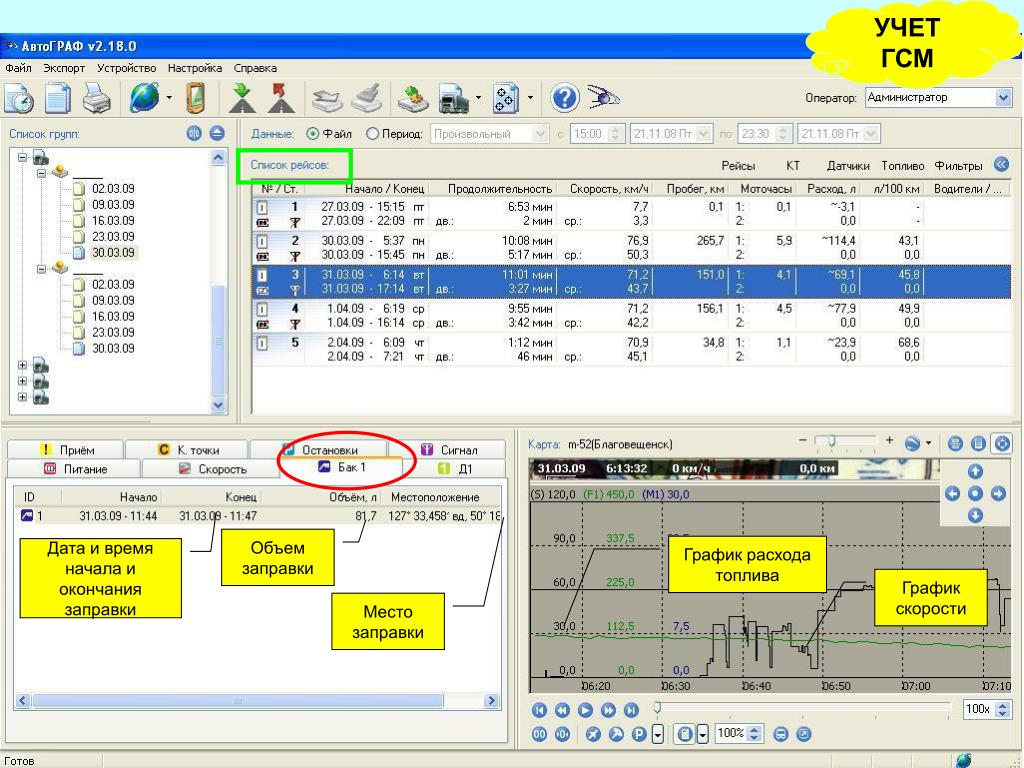

30. УЧЕТ ГСМ Объем заправки График расхода топлива Дата и время начала и окончания заправки График скорости Место заправки

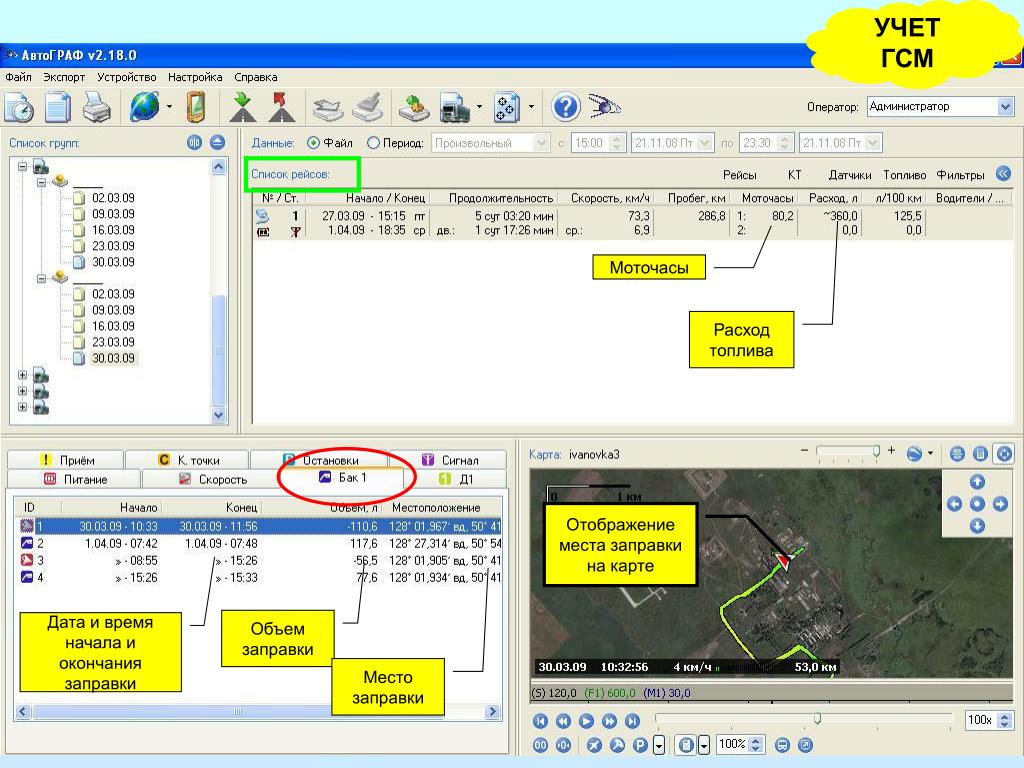

31. УЧЕТ ГСМ Моточасы Расход топлива Отображение места заправки на карте Объем заправки Дата и время начала и окончания заправки Место заправки

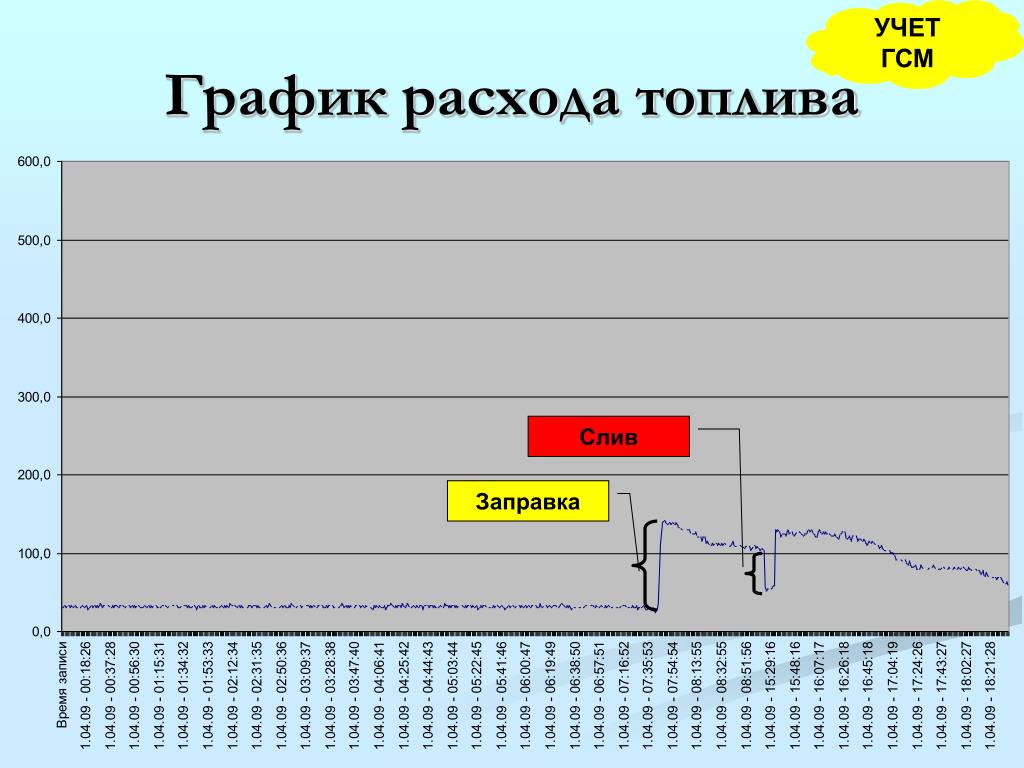

32. УЧЕТ ГСМ График расхода топлива Слив Заправка

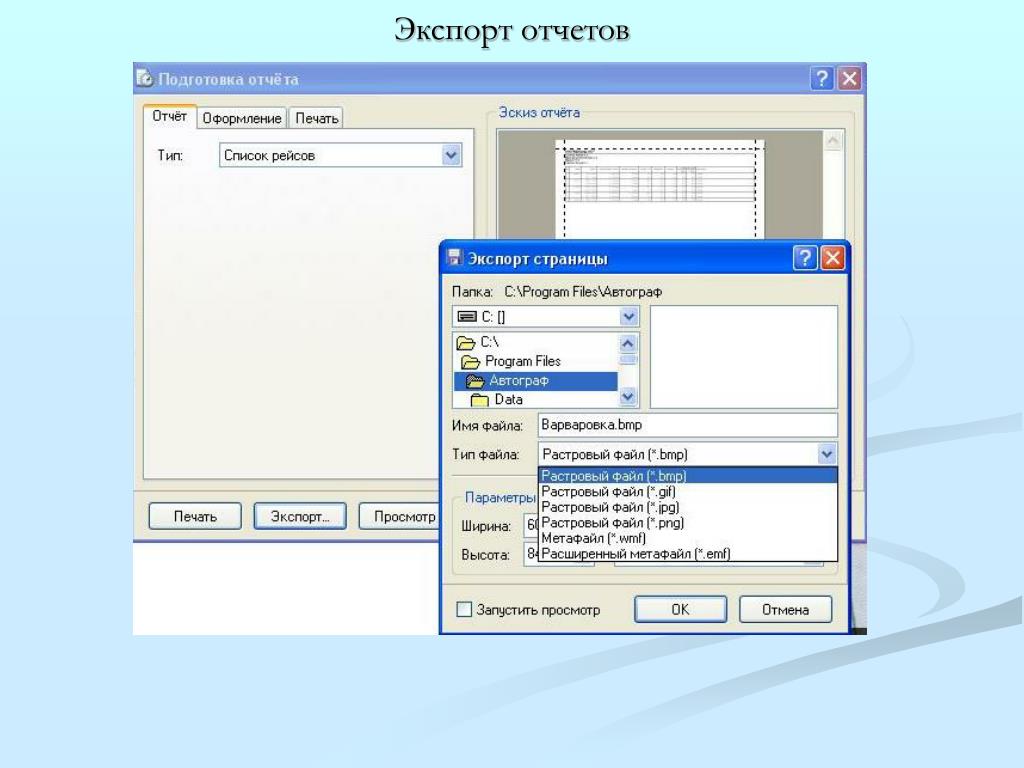

33. Экспорт отчетов

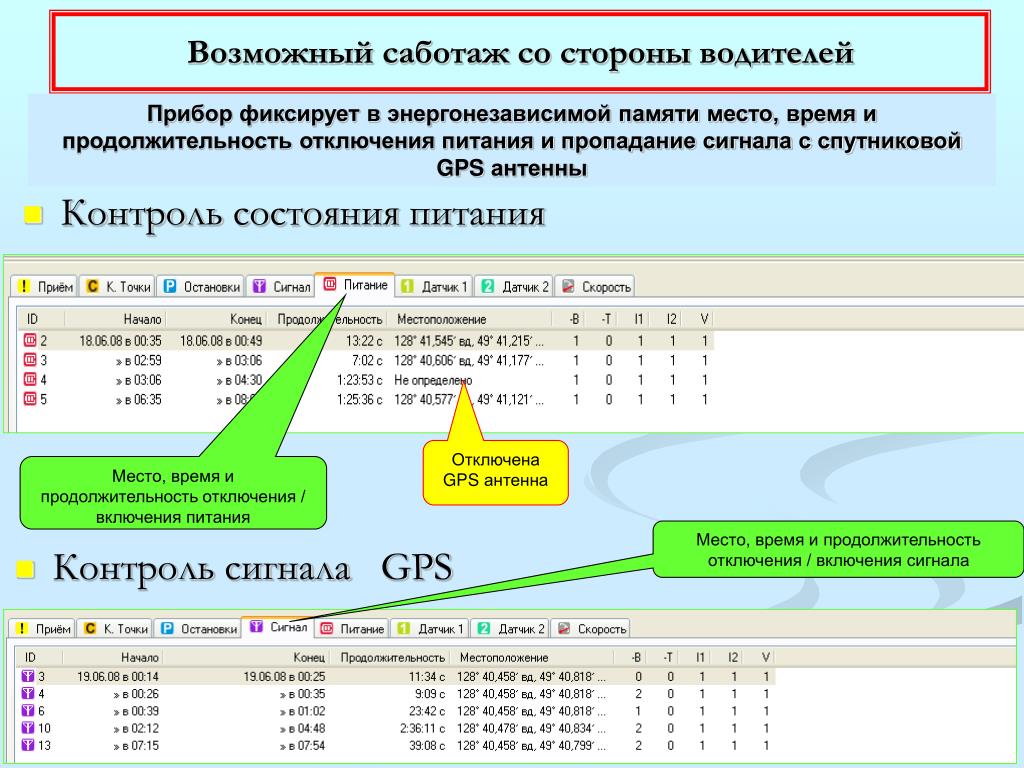

34. Возможный саботаж со стороны водителей Прибор фиксирует в энергонезависимой памяти место, время и продолжительность отключения питания и пропадание сигнала с спутниковой GPS антенны • Контроль состояния питания Отключена GPS антенна Место, время и продолжительность отключения / включения питания Место, время и продолжительность отключения / включения сигнала • Контроль сигнала GPS

35. Для Вас мы предоставим полный спектр услуг: • Проведение консультаций и подбор необходимого оборудования в зависимости от Ваших потребностей • Поставка оборудования и его монтаж на транспортные средства • Подключение дополнительных датчиков • Установка и настройка программного обеспечения • Загрузка карт необходимых районов и объектов; • Обучение персонала работе с системой • Техническая поддержка • Гарантийное и послегарантийное обслуживание • Обновление программного обеспечения ООО «Системы мониторинга» Амурская область, г.Благовещенск, ул. Забурхановская 85, тел. (4162) 35-22-27, www.gpsamur.ru, info@gpsamur.ru
