  1. TCPCOPY 王斌 2011-09-22

  2. 声明 • 偶中文很差，敬请谅解 • 文中中英文混杂，敬请谅解 • 如有不对，敬请谅解

  3. 内容 基础知识 TCPCOPY详细介绍 实战 注意事项 总结

  4. 基础知识 TCP/IP protocol Linux Kernel RawSocket Netlink

  5. 基础知识---TCP/IP协议

  6. 基础知识---Linux Kernel

  7. 基础知识---Raw Socket

  8. 基础知识---Netlink • Linux Netlink, which is used in Linux both as an intra-kernel messaging system as well as between kernel and user space. • 一般而言，防火墙都是嵌入在Linux内核协议栈的处理过程中，运行在内核地址空间。这就要求开发者深入理 解和掌握内核，以及内核协议栈的代码。对于普通开发者来说，此要求显然过于苛刻。为此，Linux内核在Netfilter框架的基础上提供了IP Queue机制，使得基于用户态（User Mode）的防火墙开发成为可能。 • NetLink是Linux系统特有的、基于Socket编程接口的通信机制。

  9. NetLink

  10. Netlink Filter

  11. TCPCOPY详细介绍 定义 架构 Request Packets特点 实现策略 功能 应用领域 意义 使用方法

  12. TCPCOPY定义 请求复制工具 TCPCOPY是基于底层的请求复制工具 TCPCOPY是不可靠的，类似于UDP 类似于数据镜像

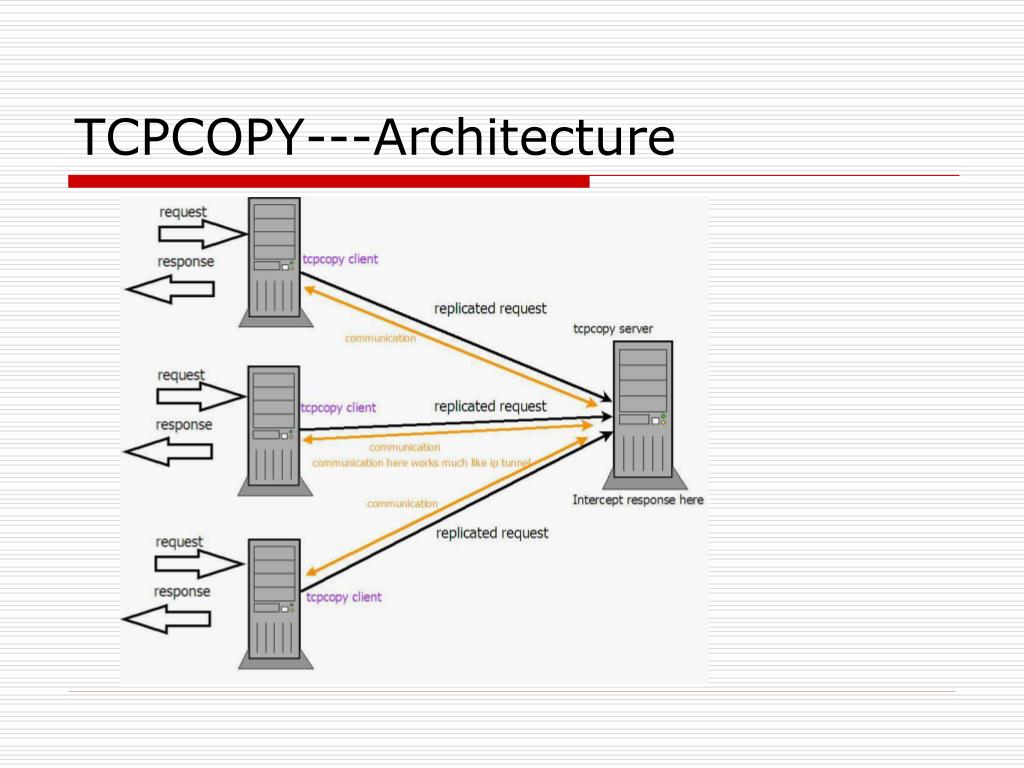

  13. TCPCOPY---Architecture

  14. TCPCOPY---client

  15. TCPCOPY---server

  16. TCPCOPY---Request Packets特点 Client packets(客户端过来的packets) Local packets(本地包) Nonlocal inter-server packets Keepalive connection Short connection

  17. TCPCOPY---实现策略 解决包复制转发的策略 简单策略（原王波版本） 自动机（新版本）

  18. TCPCOPY---功能 分布式压力测试工具，利用在线数据，可以测试系统能够承受的压力大小（远比ab压力测试工具真实地多），找出系统瓶颈所在 高压下提前发现潜在bug 普通上线测试，可以发现新系统是否稳定，提前发现上线过程中会出现的诸多问题，让开发者有信心上线 对于后端的短连接，请求丢失率非常低(1/10万)，可以应用于热备份

  19. TCPCOPY---应用领域 什么时候要用这个？ 上线没有信心 单元测试不够充分 对新系统不够有把握（例如membase取代memcached） 对系统能够承受的压力没有把握(例如新机器上线) 哪些场合？ 需要找出系统性能瓶颈的场合 可以丢请求的场合，并且是tcp应用 例如：Web服务，tcp socket通信，nginx取代apache的场合，membase取代memcached的场合

  20. TCPCOPY---意义 零失误，领导高兴，你也高兴 对你的系统更加了解 了解底层是如何工作的

  21. TCPCOPY---使用方法 TCPCOPY server 1）启动内核模块ip_queue (modprobe ip_queue) 2）设置要截获的端口，并且设置对output截获 iptables -I OUTPUT -p tcp --sport port -j QUEUE 3）./interception 注意（如果已经启动ip_queue和已经设置iptables，只需要运行第3项） TCPCOPY client ./tcpcopy 本地ip地址1|本地ip地址2|… 本地port 远程ip地址 远程port

  22. 实战 广告投放系统（分单机器和多机器请求复制） adclient请求复制 adserver请求复制 userserver请求复制 开源nginx hmux协议 Memcached 复制请求到membase中去

  23. 实战---广告投放系统特点

  24. 实战--- adclient 特点 客户端请求packets比较复杂 特点 请求复制丢失率在0.5%以下 多机器测试，发现能够承受4000次每秒的请求，ab压力测试能够承受20000次每秒的请求，说明ab不真实

  25. 实战--- adserver 特点 连接是keepalive的 有些连接很长时间不会被调用 连接会服务大量请求 一般很少出现丢包 效果 单机器请求复制丢失率在0.1%以下 多机器测试，实际测试能够承受6000次每秒，并在高压测试情况下进程出现崩溃，提前发现bug 预计一台adserver能够承受1.5万次请求每秒

  26. 实战--- userserver 特点 连接只服务一个请求 模型简单 很少出现丢包 效果 单机器请求复制丢失率在0.001%以下

  27. 实战---开源nginx hmux协议 检测模块是否稳定 是否容易出现进程崩溃 是否会出现500错误

  28. 实战--- Memcached 检验Membase系统是否稳定 检验Membase是否丢数据 检验Membase是否能够应付异常情况

  29. 注意事项 Linux平台，内核2.6+ TCPCOPY类似于UDP，所以会丢包，进而丢失请求 本系统不支持域名，只支持ip地址 Local Requests，请设置lo MTU不超过1500，并且在配置文件中不要设置127.0.0.1地址，要设置内网或者外网地址 TCPCOPY server有可能会成为性能瓶颈 丢失请求率跟网络状况有关，最好在内网内复制请求 如果有问题，请注意error.log文件提示的错误信息

  30. 总结 请大家多支持TCPCOPY 开源地址 http://code.google.com/p/tcpcopy/ 致谢 感谢王波的设计和部分代码 感谢公司的支持
