  1. 奇妙的气体实验装置

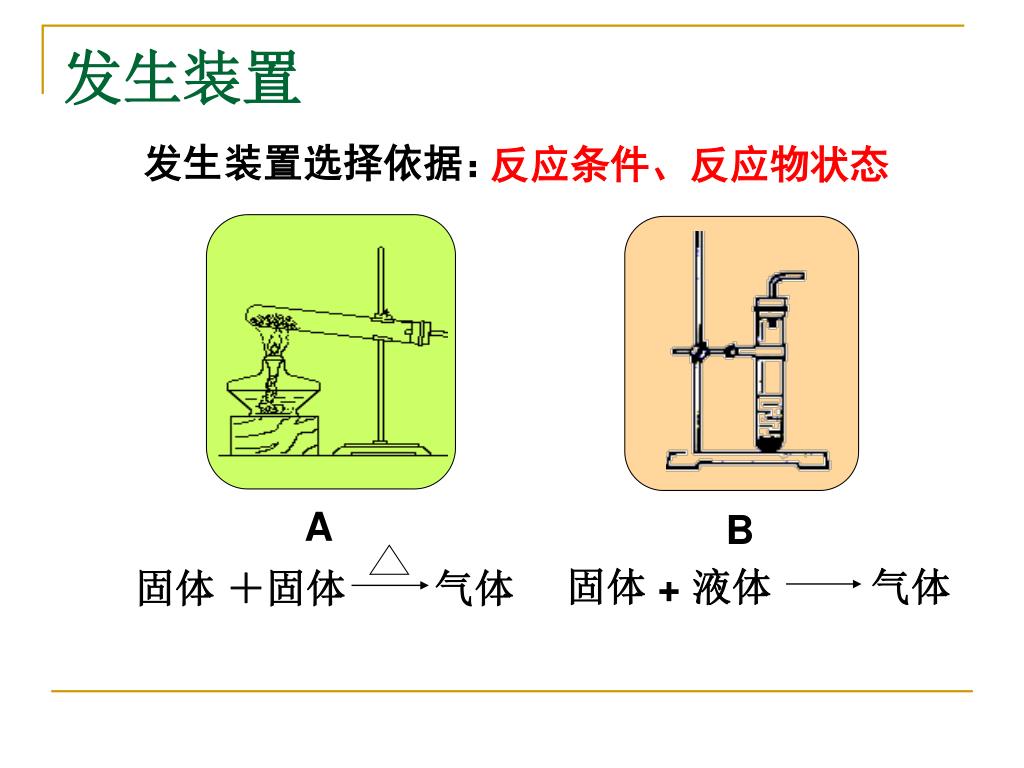

  2. 固体 ＋固体 气体 固体 + 液体 气体 发生装置 发生装置选择依据： 反应条件、反应物状态 A B

  3. 长颈漏斗要伸入液面下 发生装置 分液漏斗 A B C D 装置简单 控制反应 开始和停止 控制生成气体的量 便于添加 液体样品

  4. 装置的气密性检验 A B

  5. 装置的气密性检验 检验装置的气密性的一般思路： 第一步：先封闭一定量的气体（空气） 第二步：改变条件使装置内外的压强不等 第三步：观察气泡、液柱或液面变化 Ⅰ Ⅱ

  6. 例1. A、B、C、D装置中哪些能控制反应的发生和停止 ( ) B D

  7. 例2.下列装置中，若不添加其他仪器，也不改变装置结构，就不能检查出装置是否漏气的是 （　　）例2.下列装置中，若不添加其他仪器，也不改变装置结构，就不能检查出装置是否漏气的是 （　　） A、 B、 C、 D、 A

  8. 这套装置你会判断吗？ 上 上 下 下 收集、检验、除杂装置 你会判断这几套装置的用途吗？ Ⅰ Ⅱ Ⅲ 排空气法集气 排水集气 检验、除杂 密度比空气大,从进出 密度比空气小,从进出 a b b a

  9. 上 下 收集、检验、除杂装置 收集装置选择依据：气体的性质 Ⅰ Ⅱ Ⅲ 排空气法集气 排水集气 检验、除杂 密度比空气大,从进出 密度比空气小,从进出 a b 难溶于水, 从进出 a b 进出 b a b a

  10. 水 排水量气装置 储气装置

  11. 收集有毒气体时，还应注意什么？

  12. 尾气处理装置 根据多余气体的性质选择 • 溶液吸收 • 点燃 • 充袋法 ……

  13. 植 物 油 水 例3.如下图所示装置A有多种用途，请回答下列问题。 （1）若用排空气法收集CO2，则气体应从装置A的___端通入（填a或b，下同）。 （2）若用排空气法收集H2，则H2应从装置A的__端通入。 （3）若用排水法收集O2，先将瓶内装满水，然后气体应从___端通入。 （4）图B装置可用来测量收集CO2的体积，在水面上放一层植物油的目的是________________，植物油上方原有空气对实验结果___（ “有”或“无”）明显影响。 a b b 防止CO2溶于水 无 A B

  14. 浓硫酸 例4.草酸(H2C2O4) 固体在浓硫酸作用下发生 反应: H2C2O4 CO2↑+CO↑+H2O，若用该反应来制取CO，发生装置应选（填字母）；收集装置应选（填字母）。 A C或Ｈ 用该方法制取的一氧化碳符合实验室要求吗？ 混有哪些杂质气体呢？

  15. 真空气囊 浓硫酸 浓NaOH溶液 已知:实验室常用装有浓硫酸的洗气瓶干燥气体（除去混合气体中的水蒸气），用装有氢氧化钠溶液的洗气瓶除去氯化氢。 要制取纯净、干燥的一氧化碳，正确的实验装置连接顺序是。 AGFH

  16. _______ 装置 → 我会小结 制取纯净、干燥的气体，选择装置的思路： 净化 收集 发生 ____ 装置 ____ 装置 ____ 装置 尾气处理 → →

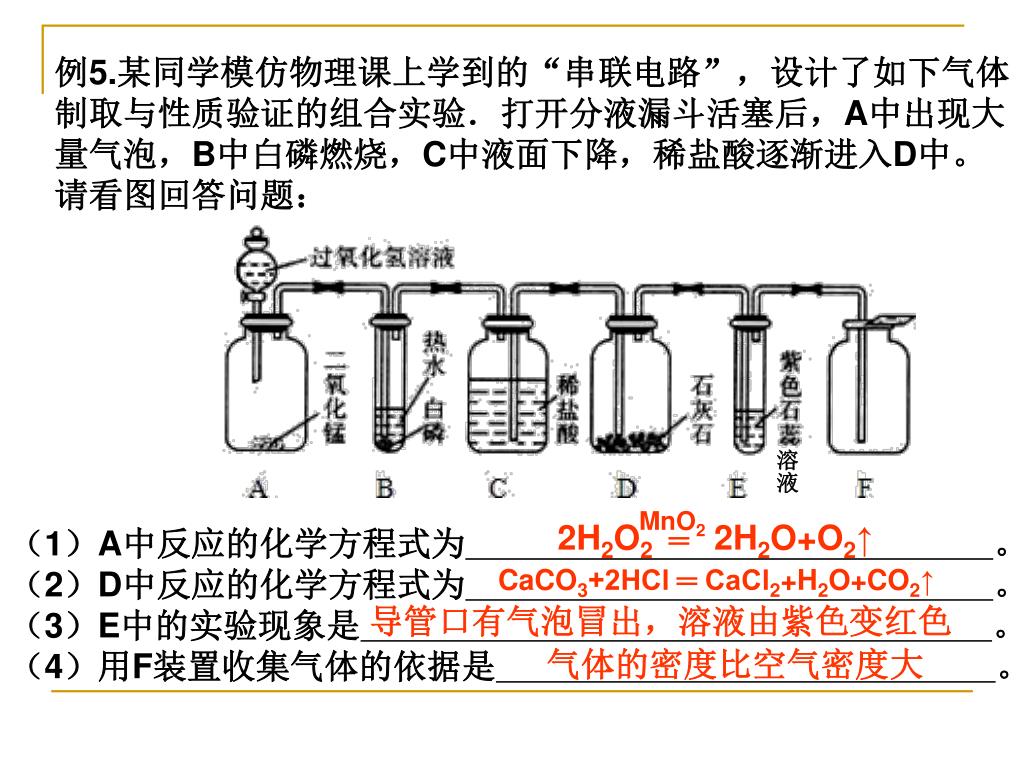

  17. MnO2 2H2O2 ═ 2H2O+O2↑ 例5.某同学模仿物理课上学到的“串联电路”，设计了如下气体制取与性质验证的组合实验．打开分液漏斗活塞后，A中出现大量气泡，B中白磷燃烧，C中液面下降，稀盐酸逐渐进入D中。请看图回答问题： 溶液 （1）A中反应的化学方程式为。 （2）D中反应的化学方程式为。 （3）E中的实验现象是。 （4）用F装置收集气体的依据是。 CaCO3+2HCl ═ CaCl2+H2O+CO2↑ 导管口有气泡冒出，溶液由紫色变红色 气体的密度比空气密度大

  18. 我能归纳： 固体+固体反应 反应物的状态 固体+液体反应 发生装置 装置的 选取 气体的制备与收集 反应条件 是否溶于水(能否用排水法) 收集装置 比空气大(向上排空气法) 密度 比空气小(向下排空气法) 依据压强进行检测 装置的气密性（密闭体系）：

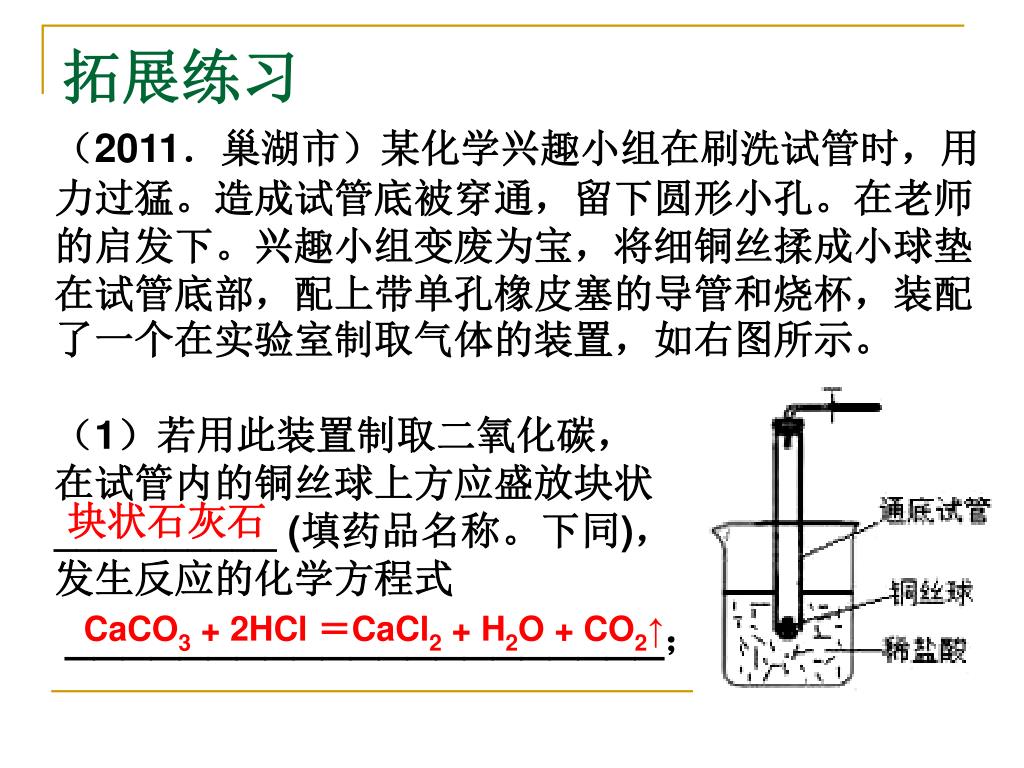

  19. 拓展练习 （2011．巢湖市）某化学兴趣小组在刷洗试管时，用力过猛。造成试管底被穿通，留下圆形小孔。在老师的启发下。兴趣小组变废为宝，将细铜丝揉成小球垫在试管底部，配上带单孔橡皮塞的导管和烧杯，装配了一个在实验室制取气体的装置，如右图所示。    （1）若用此装置制取二氧化碳， 在试管内的铜丝球上方应盛放块状 __________ (填药品名称。下同)，  发生反应的化学方程式 _____________________； 块状石灰石 CaCO3 + 2HCl ＝CaCl2 + H2O + CO2↑

  20. 若用此装置制取氢气．在试管内的铜丝球上方应盛放__________发生反应的化学方程式___________________________。若用此装置制取氢气．在试管内的铜丝球上方应盛放__________发生反应的化学方程式___________________________。 （2）制备气体之前，都必须要捡查装置的气密性。写出你检查该装置气密性的方法： 锌粒 Zn + 2HCl ＝ZnCl2 + H2↑ 关闭止水夹（或用手指堵住导管），将通底试管插入水中，观察试管内的液面是否缓慢上升; 或将试管通底部分浸入水中，再用手握试管，观察通底处是否有气泡冒出。

  21. 硫化氢（H2S）是一种有毒气体，其密度比空气的密度大，且能溶于水形成氢硫酸。实验室通常用块状固体硫化亚铁（FeS）和稀硫酸混合，在常温下通过发生反应制得硫化氢气体。试回答： B 向上排空气 硫化氢气体密度比空气的密度大 紫色石蕊试液 变红 为了防止多余的硫化氢逸出污染环境 ①制取硫化氢气体的发生装置可以选用 ②收集硫化氢气体可以用法收集，原因是. ③为了验证硫化氢的水溶液呈酸性，可以将该气体通入装置D，D中所盛的试剂应该是，现象是 ④做上述实验时，尾气要通入装置E吸收，原因是.
