Presentation Transcript

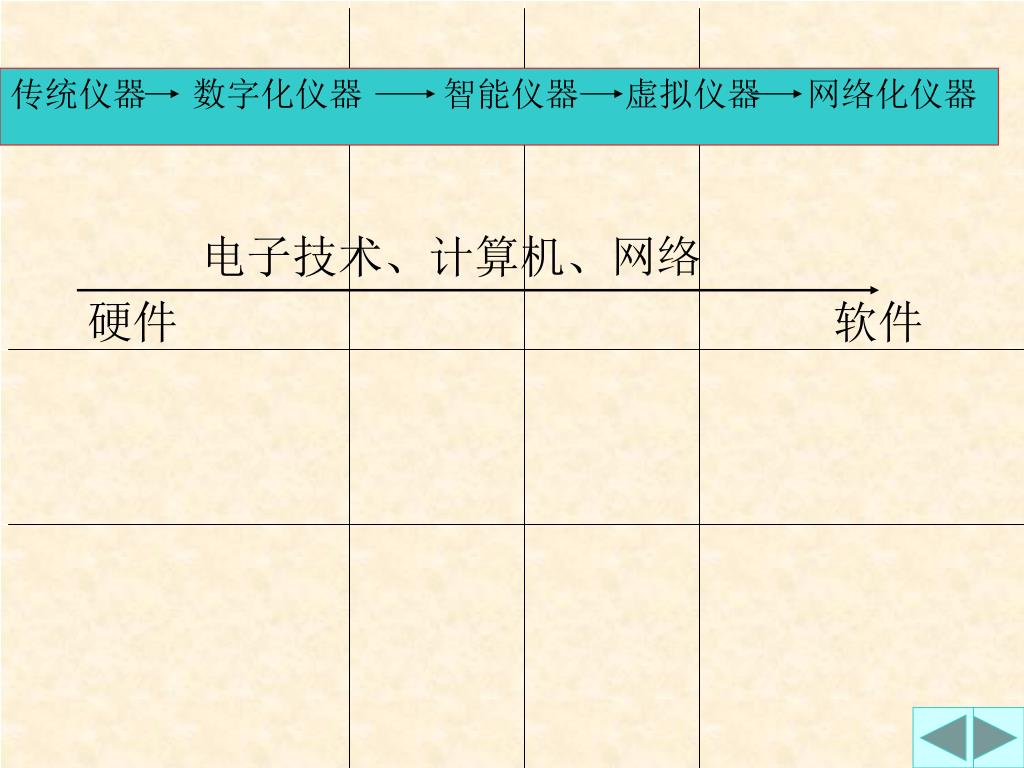

  1. 电子技术、计算机、网络 硬件 软件 传统仪器 数字化仪器 智能仪器虚拟仪器 网络化仪器

  2. 现代测量 理论与技术 智能仪器 计算机 技术 测量 技术 + 经典的 测量理论 测量的三要素 标准量，被测量，比较仪器 现代的 测量理论 • 提取被测量的信息特征； • 作为测控系统的一部分； 二、智能仪器定义 智能仪器是微处理器和传统测量仪器相结合的产物。由于它拥有对数据的存储、运算、逻辑判断和自动化操作等功能，因而称之为智能仪器。P1

  3. 三、智能仪器的特点P5

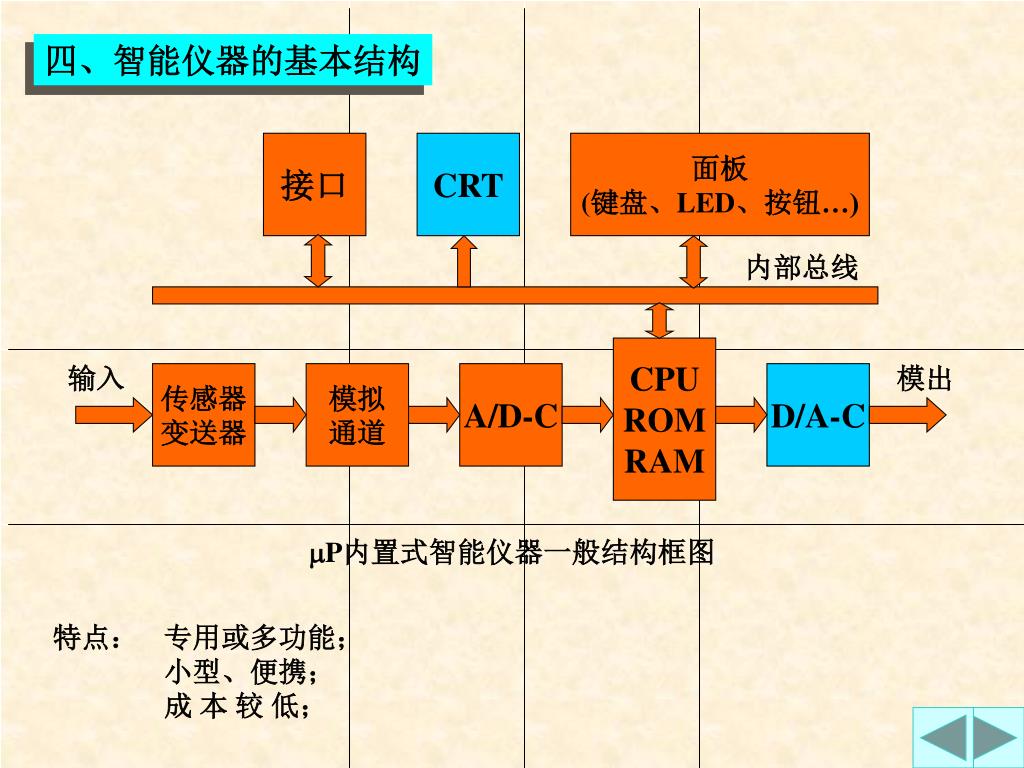

  4. 接口 CRT 面板 (键盘、LED、按钮…) 内部总线 CPU ROM RAM 输入 模出 传感器 变送器 模拟 通道 A/D-C D/A-C 四、智能仪器的基本结构 P内置式智能仪器一般结构框图 特点： 专用或多功能； 小型、便携； 成 本 较 低；

  5. 程序存 储器 数据存 储器 并行输 入接口 并行输 入接口 定时计 数器 串行口 微控制器 模拟量输 出电路 模拟量输 入电路 开关量输 出电路 开关量输 入电路 通信接口 键盘 显示器 打印机

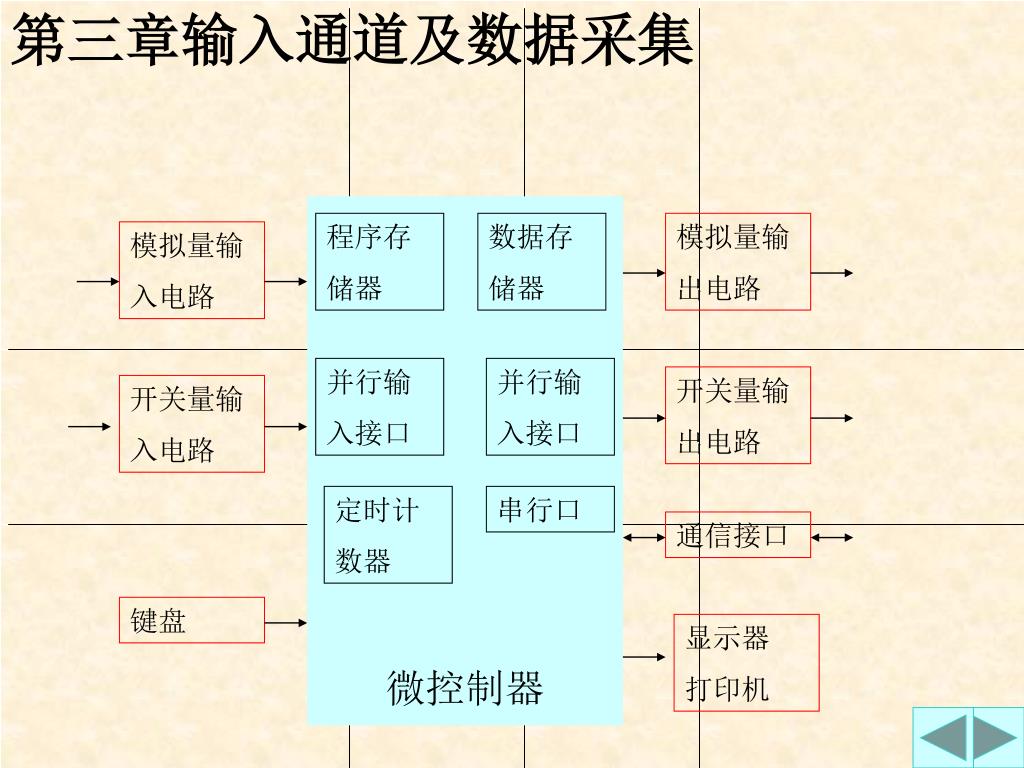

  6. 程序存 储器 数据存 储器 并行输 入接口 并行输 入接口 定时计 数器 串行口 微控制器 第三章输入通道及数据采集 模拟量输 出电路 模拟量输 入电路 开关量输 出电路 开关量输 入电路 通信接口 键盘 显示器 打印机

  7. 传 感 器 信号 放大 滤波 采样 保持 器 非电信号 模拟量 A/D … … … … 模拟输入通道 CPU 传 感 器 信号 放大 滤波 采样 保持 器 非电信号 模拟量 A/D

  8. 传 感 器 信号 放大 滤波 模拟量 模 拟 多 路 开 关 非电信号 CPU 传 感 器 信号 放大 滤波 采样 保持 器 A/D … … 信号 放大 滤波 传 感 器

  9. 单片机及其接口技术-----资源扩展 CPU ROM 2732，2716，2816，25045… RAM 6116,6264，… I/O 8155,8255，… C/T 8253,8254… 中断源 8259… 串口 8250,8251… 其他 8279,7279… DMA8237… DS1287…

  10. DB CB AB 扩展技术：三总线

  11. 地址空间线选法

  12. 例P146 译码法 例P156译码法

  13. IC0:0000-1FFFH IC1:2000-3FFFH IC2:0000-1FFFH IC3:4000-4FFFH 74LS139: 2-4译码器

  14. 2817

  15. 串行

  16. 传感器（sensor） 广义：将被测的某一物理量（或信号），按一 定规律转换为与其对应的另一种（或同种）物理量（或信号）输出的装置。 非电量中：将被测的非电物理量（力、压力、重量、位移、速度、温度…)，转换为与其对应的易于精确处理的电量或电参量（电流、电压、电阻、电感、电容、电荷、频率、阻抗…）输出的一种测量装置。

  17. 电量型： 1磁电式 2压电式 3光电式 4…… 传感器分类： 按被测量分： 1温度 2长度 3湿度 4…… 按电参数分： 1电阻 2电容 3电感 4…… 数字式： 1编码式数字传感器 2增量编码器 3……

  18. 1被测的非电量及传感器输出的电量 2测量范围及精度 3有源还是无源 4转换后的电量如何提取，接口电路如何设计… … 相关的性能指标：

  19. 放大器 1基本放大电路

  20. 仪用放大器

  21. 滤波器

  22. 多路开关

  23. 采保

  24. 模数转换器

  25. 模拟输入通道性能指标

  26. 例 温度检测

  27. 模拟输出通道

  28. 数字输入通道

  29. 数字输出通道
