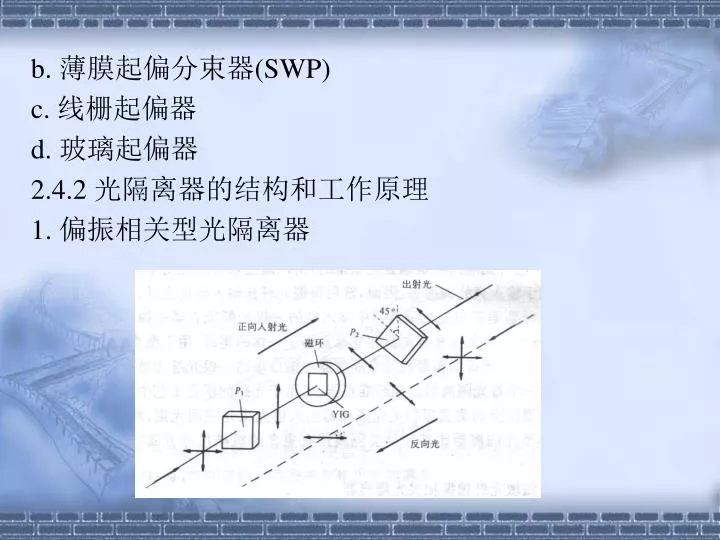

  1. b. 薄膜起偏分束器(SWP) c. 线栅起偏器 d. 玻璃起偏器 2.4.2 光隔离器的结构和工作原理 1. 偏振相关型光隔离器

  2. 2. 偏振无关型光隔离器 Wedge型偏振无关型光隔离器结构

  3. 偏振无关型光隔离器结构二

  4. 偏振无关型光隔离器结构三

  5. 2.4.3 光隔离器的技术参数 1. 插入损耗（≤1.0dB） 2. 反向隔离度（≥35dB） 表征隔离器对反向传输光的衰减能力。

  6. 3. 回波损耗（≥50dB） 在隔离器输入端测得的返回光功率与输入光功率的比值。 4. 偏振相关损耗（PDL）（≤0.2dB） 5. 30dB隔离度带宽（≥±20nm）

  7. 反射棱镜 2.5 光环行器 光环行器是一种三端口的非互易磁性器件，在光网络中用于信号的上、下载。 1 2 3 光环行器原理和结构示意图

  8. 光环行器的性能指标：插入损耗0.5~1.5dB，回波损耗≥50dB光环行器的性能指标：插入损耗0.5~1.5dB，回波损耗≥50dB 2 2 光发射机1 3 光接收机2 1 3 1 光接收机1 光发射机2 光环行器用于双向传输系统

  9. Pom Pi Pon 2.6 光开关 光开关是一种具有一个或多个可选择的传输窗口，可对光传输线路中的光信号进行相互转换或逻辑操作的器件。 机械式光开关：插入损耗低；隔离度高；不受偏振和波长影响；开关时间长(ms)，重复性较差。 固体光开关：开关时间短(s)；体积小；便于集成；插入损耗大；隔离度低。

  10. 2.6.1 光开关的技术参数 1. 插入损耗 2. 回波损耗 从输入端返回的光功率与输入光功率的比值。

  11. Pom Pi Pon 3. 隔离度 两个相隔离的输出端口光功率的比值。 4. 串扰 输入光功率与从非导通端口输出的光功率的比值。

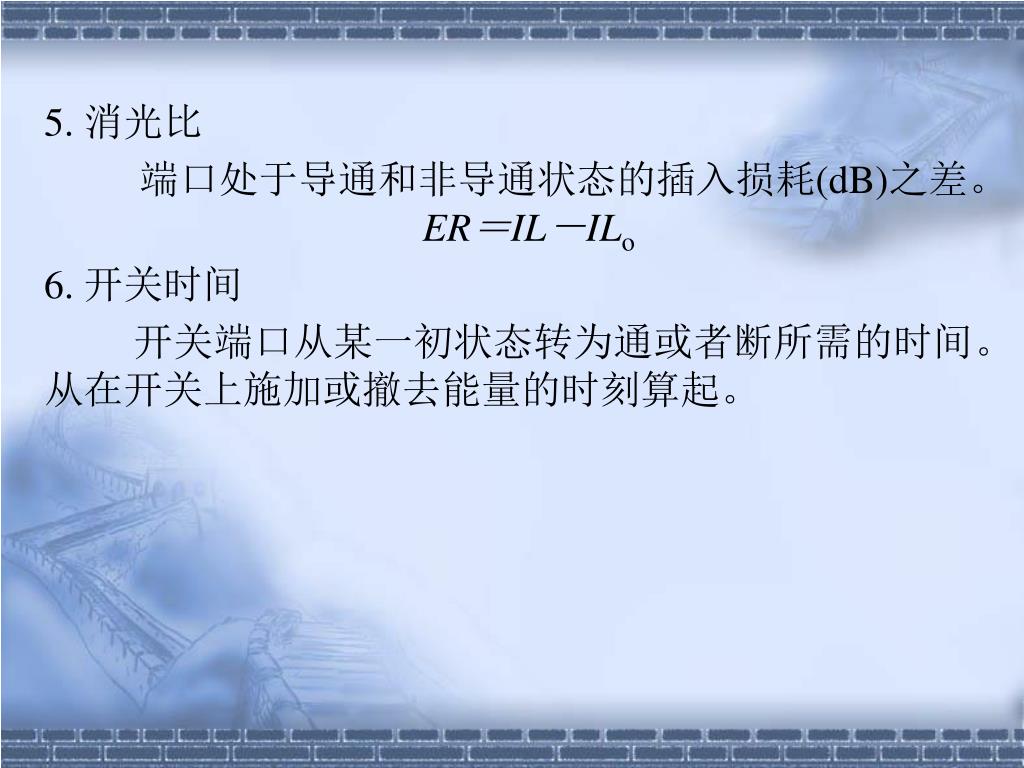

  12. 5. 消光比 端口处于导通和非导通状态的插入损耗(dB)之差。 ER＝IL－ILo 6. 开关时间 开关端口从某一初状态转为通或者断所需的时间。从在开关上施加或撤去能量的时刻算起。

  13. 2.6.2 光开关的工作原理 1. 机械式光开关 (1) 移动光纤式光开关 导杆定位 V型槽定位 金属簧片定位 压电陶瓷定位

  14. (2) 移动套管式光开关

  15. (3) 移动透镜型光开关 (4) 移动反射镜型光开关 反射型光开关示意图

  16. (5) 移动棱镜型光开关 (6) 移动自聚焦透镜型光开关 2. 固体光开关 固体光开关是利用一些材料具有电光、声光、热光、磁光效应，采用波导结构制成的光开关。也有利用液晶的电致旋光效应制成的光开关。

  17. M-Z干涉仪型光开关 (1) 电光开关 电光开关的原理一般是利用材料的电光效应或电吸收效应，在电场作用下改变材料的折射率和光的相位，再利用光的干涉或偏振等使光强突变或光路转变。

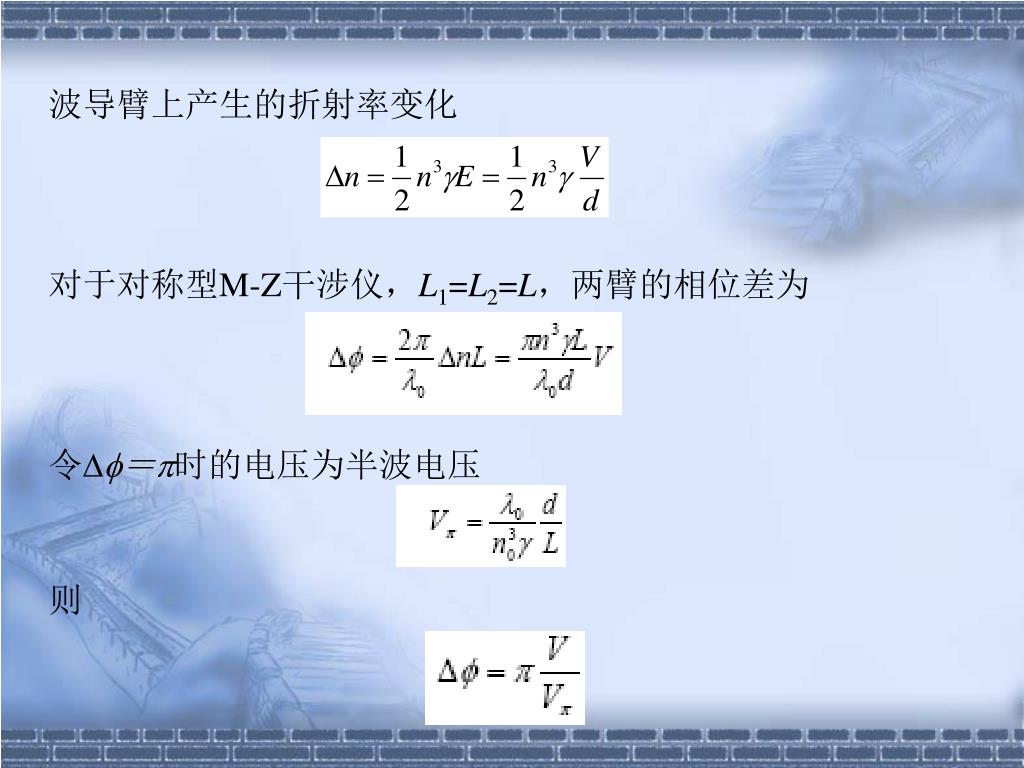

  18. 波导臂上产生的折射率变化 对于对称型M-Z干涉仪，L1=L2=L，两臂的相位差为 令＝时的电压为半波电压 则

  19. 设①端输入光的振幅为A1,从③、④端输出的信号的振幅为A3 、A4,利用耦合器的传输方程，可得 ③、④端的透过率为 不加电压时，V=0，T3=0，T4=1；加半波电压V时，T3=1,T4=0，实现了开关作用。 (2.6.10) (2.6.11)

  20. (2) 热光开关 (3) 声光开关 声光开关工作原理

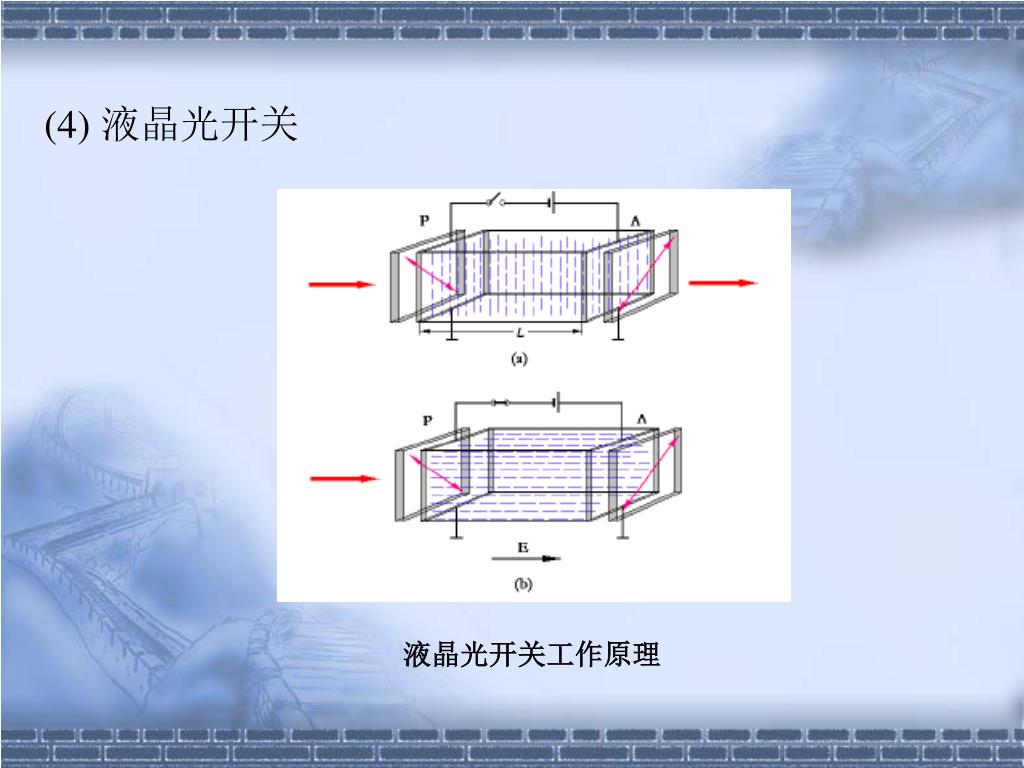

  21. (4) 液晶光开关 液晶光开关工作原理

  22. (5) 磁光效应光开关 磁光效应光开关工作原理

  23. (6) 气泡光开关 气泡光开关结构图

  24. 2.7 光滤波器 光滤波器是光选择器件。按滤波特性分有带通滤波器、带阻滤波器、低通滤波器、高通滤波器等；按调节作用分有可调滤波器、固定滤波器；按结构类型分有光纤光栅滤波器、薄膜干涉滤波器、平面波导滤波器、F-P腔滤波器等。

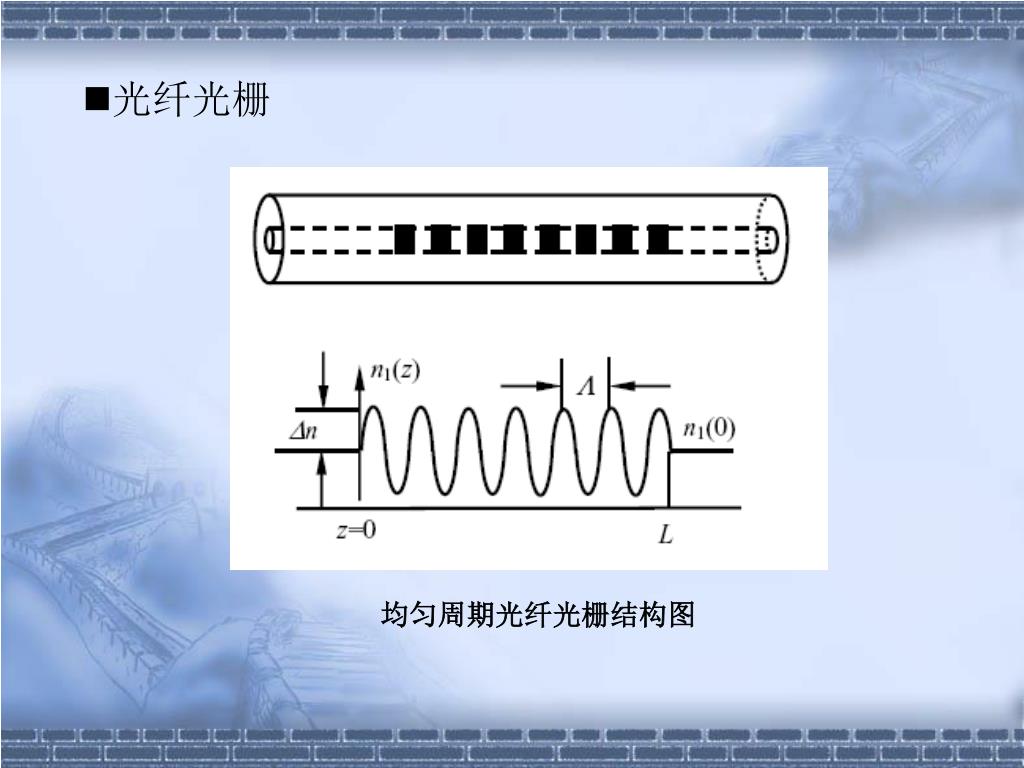

  25. 光纤光栅 均匀周期光纤光栅结构图

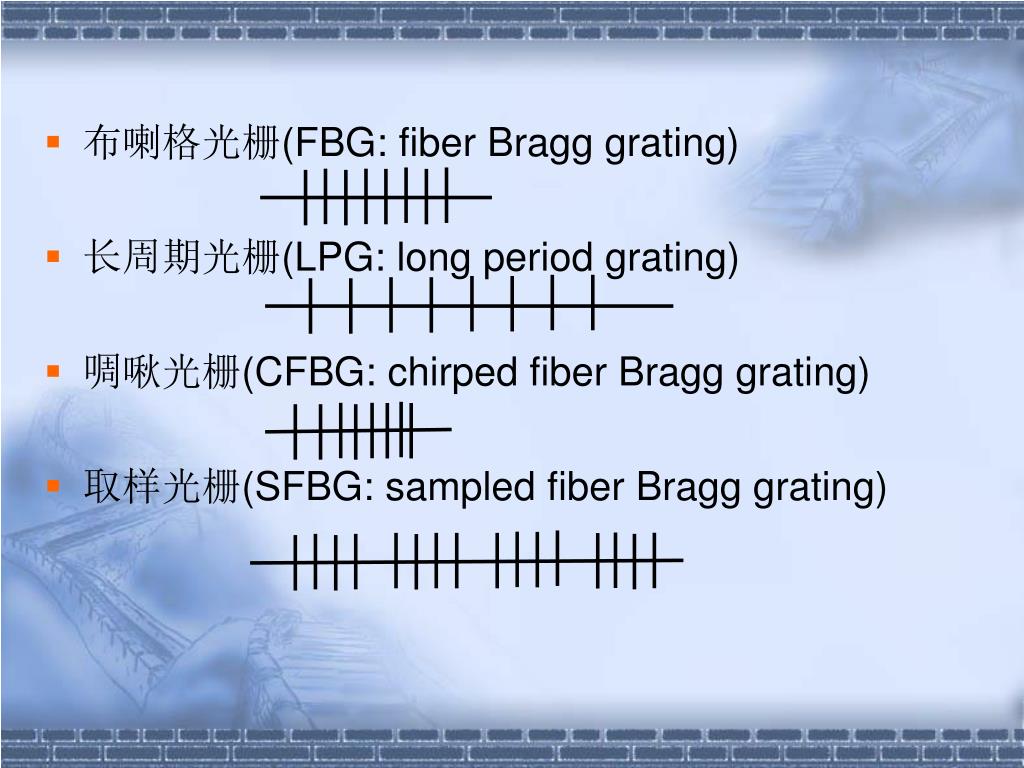

  26. 布喇格光栅(FBG: fiber Bragg grating) • 长周期光栅(LPG: long period grating) • 啁啾光栅(CFBG: chirped fiber Bragg grating) • 取样光栅(SFBG: sampled fiber Bragg grating)

  27. T T/R   Bragg光栅 长周期光栅 T/R T   啁啾光栅 取样光栅

  28. 光纤光栅的制作方法 • 全息法 • 逐点写入法 • 振幅掩膜法 • 相位掩膜法

  29. 2.8.1 WDM中心频率 2.8 光复用/解复用器件 • 国际标准(C波段)：基于参考频率为193.1THz (1552.52nm)、最小间隔为100GHz (0.8nm)的频率(波长)间隔系列。 • DWDM(dense WDM) • CWDM(coarse WDM)

  30. 2.8.2 复用器和解复用器 光波分复用通信技术原理图

  31. 分类 角色散型 干涉型 WDM器件 全光纤型

  32. 1. 角色散型 光栅型解复用器的两种结构
