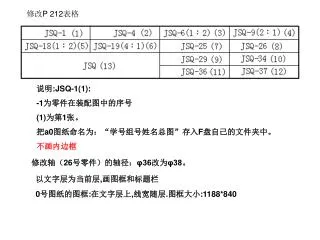

  1. 修改P 212表格 说明:JSQ-1(1): -1为零件在装配图中的序号 (1)为第1张。 把a0图纸命名为：“学号组号姓名总图”存入F盘自己的文件夹中。 不画内边框 修改轴（26号零件）的轴径：φ36改为φ38。 以文字层为当前层,画图框和标题栏 0号图纸的图框:在文字层上,线宽随层.图框大小:1188*840

  2. 改错：P224，序号为26的零件 对照P212，修改图号和第几张。 对照装配图的明细表输入图名、材料 所有的比例均为1.1。 在图框中绘制相应的零件图,把所有图框中 的零件的视图画完后,再标注尺寸。

  3. 画图框外的所有零件的视图的同学只画0号图纸的外框,在图框外画上述序号的零件的视图, 并把视图按序号的顺序放置。只绘制装配图中所需要的视图，不标注尺寸，不画剖面线，放置在A0图框的左边。

  4. 椭圆圈起来的字符是字母“S”，其值见表，不是数字“5”。椭圆圈起来的字符是字母“S”，其值见表，不是数字“5”。 P223螺塞： 圆弧半径=1.5×六方的边长=1.5 × 8.1 修改标题栏中的姓名的方法： 选择a4,双击原姓名，输入新的名字。 非1:1比例的图形的拼图方法，详见P212。 外部参照的功能见P141。
