PCSPIM的介紹 王昱偉

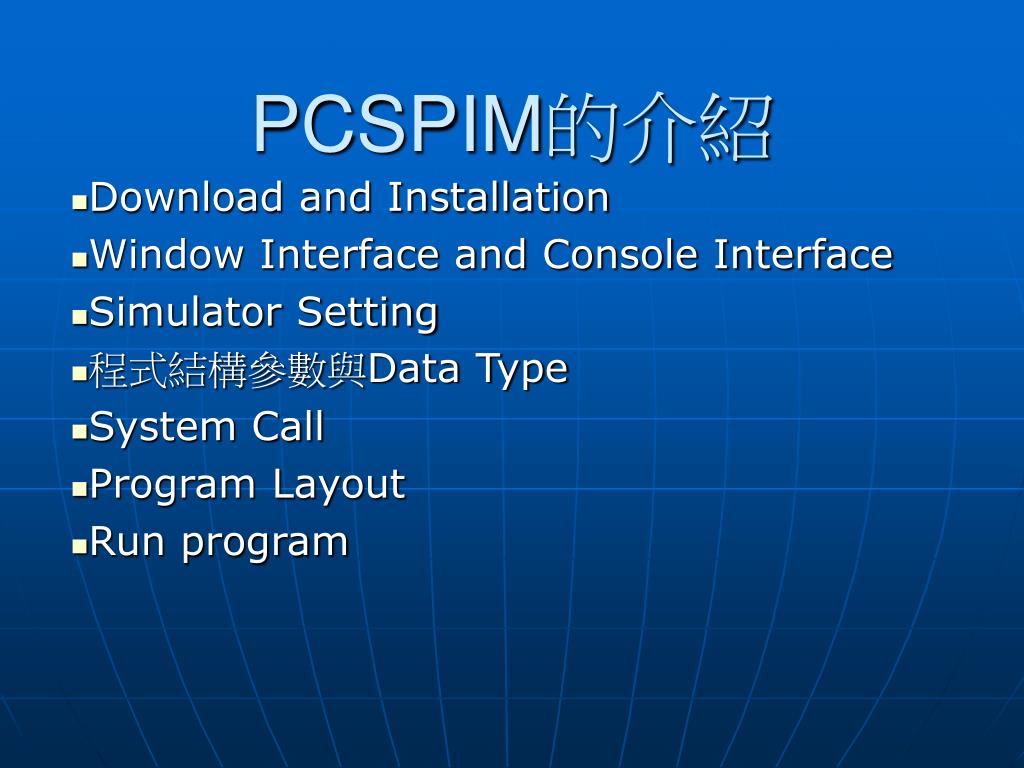

PCSPIM的介紹 Download and Installation Window Interface and Console Interface Simulator Setting 程式結構參數與Data Type System Call Program Layout Run program

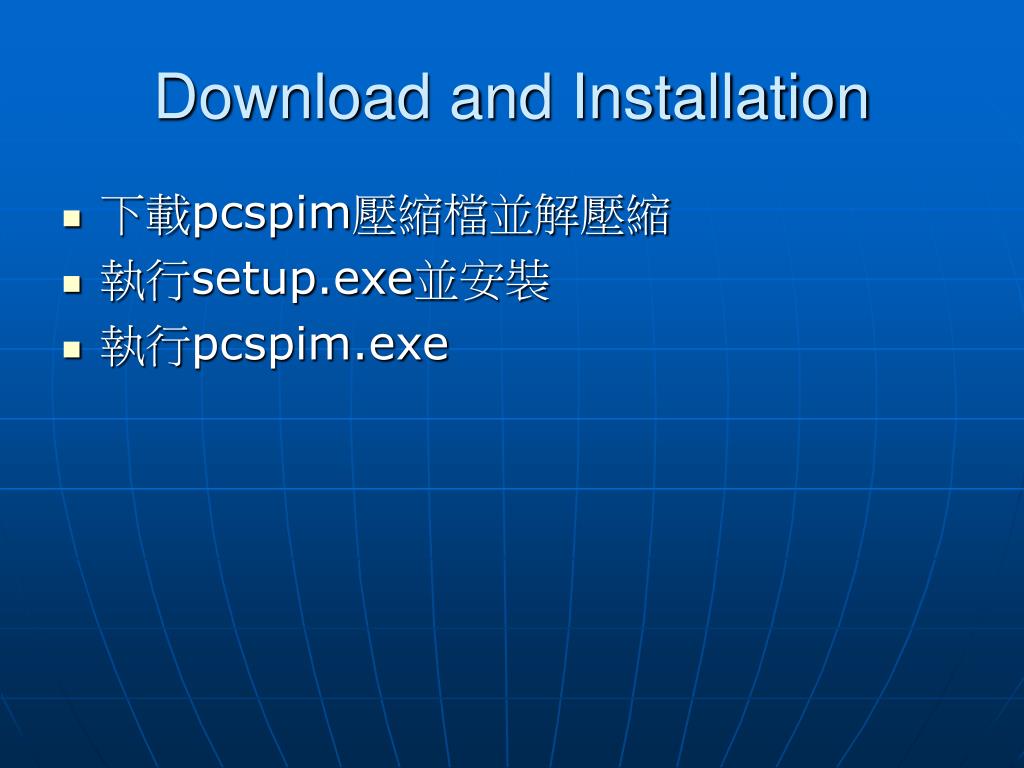

Download and Installation • 下載pcspim壓縮檔並解壓縮 • 執行setup.exe並安裝 • 執行pcspim.exe

Window Interface Registers Text Data Messages

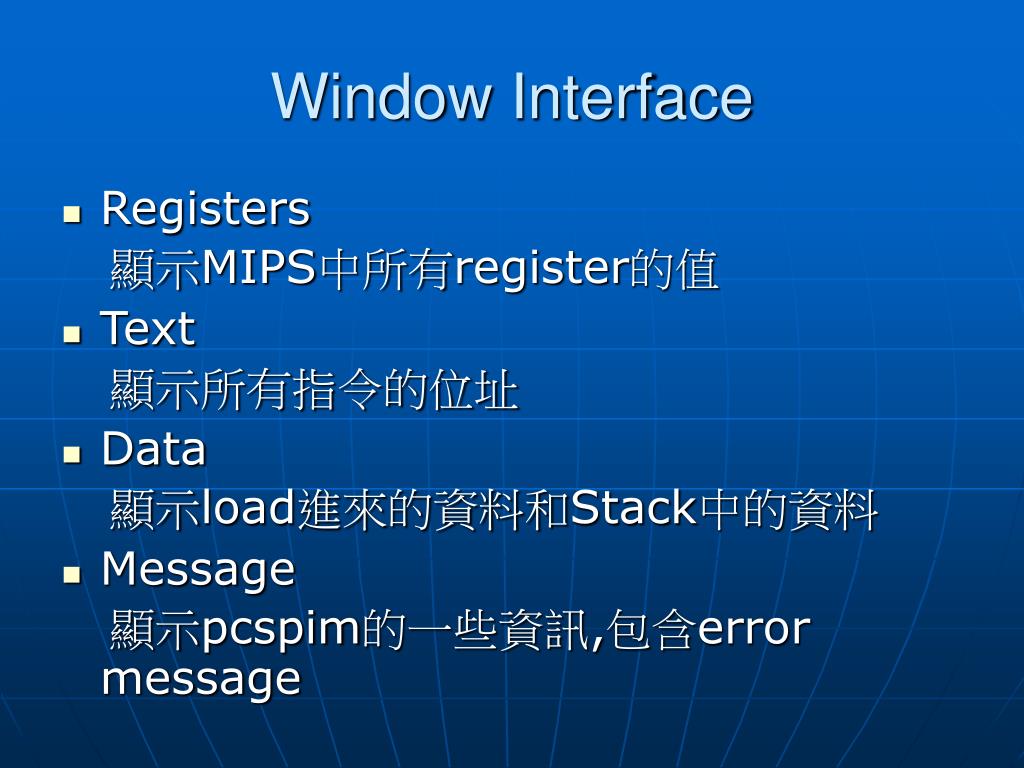

Window Interface • Registers 顯示MIPS中所有register的值 • Text 顯示所有指令的位址 • Data 顯示load進來的資料和Stack中的資料 • Message 顯示pcspim的一些資訊,包含error message

Console Interface • 程式執行的畫面

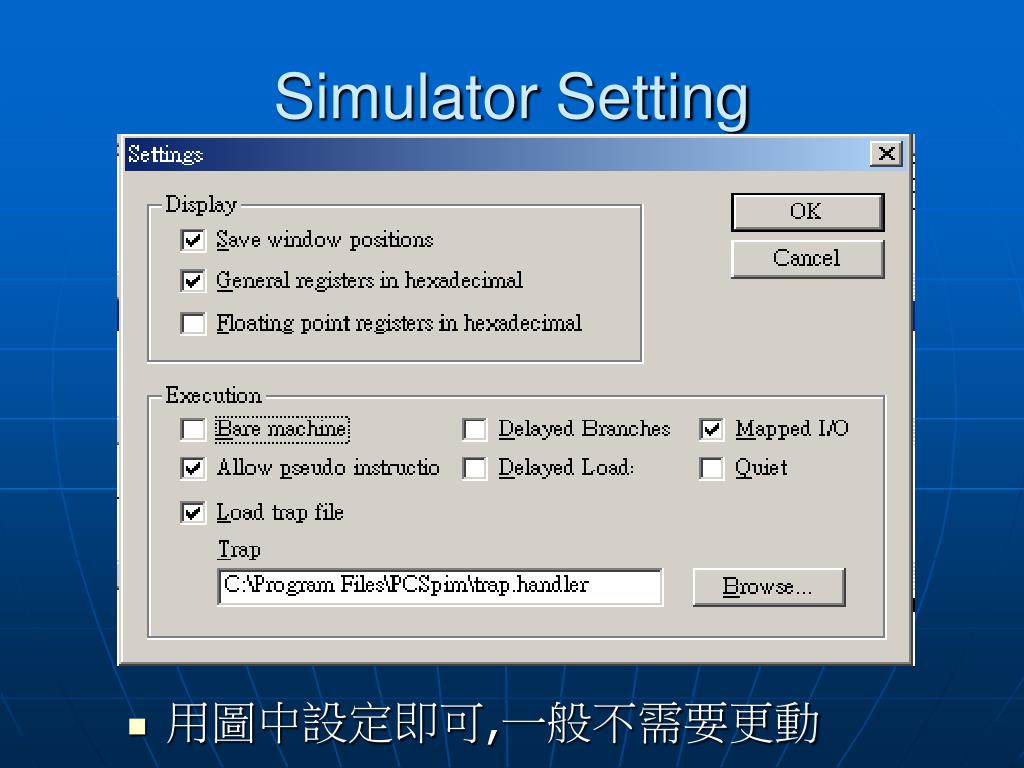

Simulator Setting • 用圖中設定即可,一般不需要更動

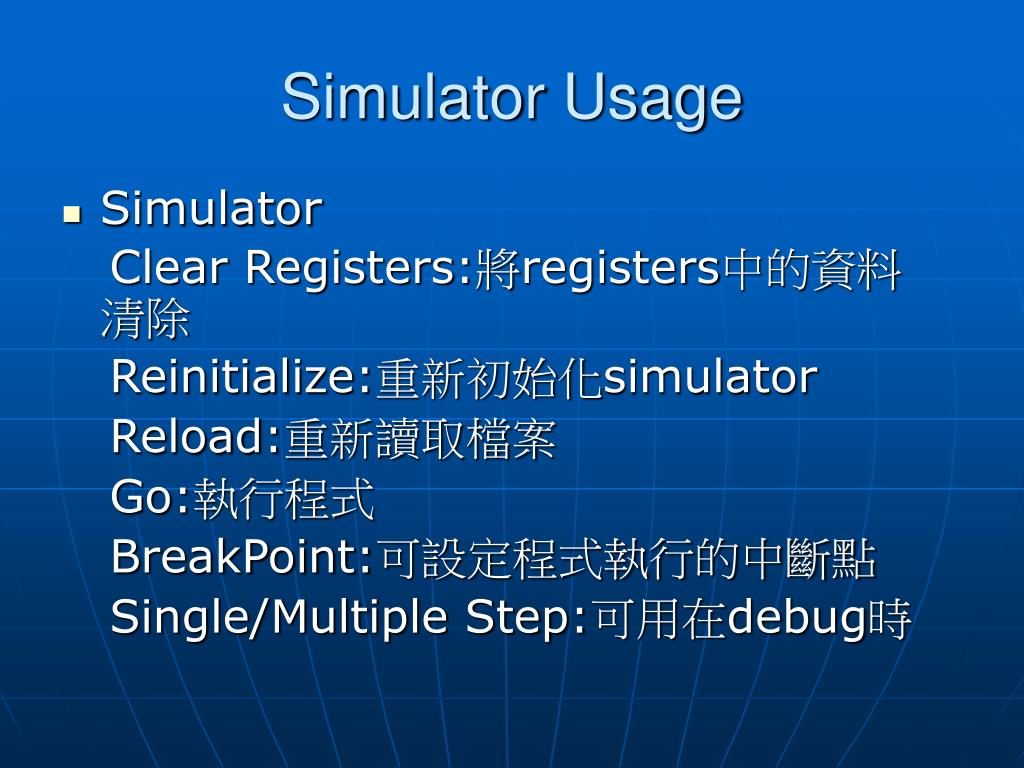

Simulator Usage • Simulator Clear Registers:將registers中的資料清除 Reinitialize:重新初始化simulator Reload:重新讀取檔案 Go:執行程式 BreakPoint:可設定程式執行的中斷點 Single/Multiple Step:可用在debug時

程式結構參數與Data Type • .text 代表後面的是程式的本文 • .globl 程式開始的地方 • main 主程式 • .data 設定要用到的資料 • label 定位程式的某一個地方,可用在迴圈等 • .word , .half: 32/16 bit integer • .byte: 8 bit integer (類似C語言中的char) • ascii,asciiz : string (字串) • .double , .float 浮點數 • newline(“\n”) , tab(“\t”)

System Call • 可以呼叫系統提供的system call read , print等 • 常用兩個register $v0 指定要用的system call種類接收read的資料 $a0 儲存要print的資料

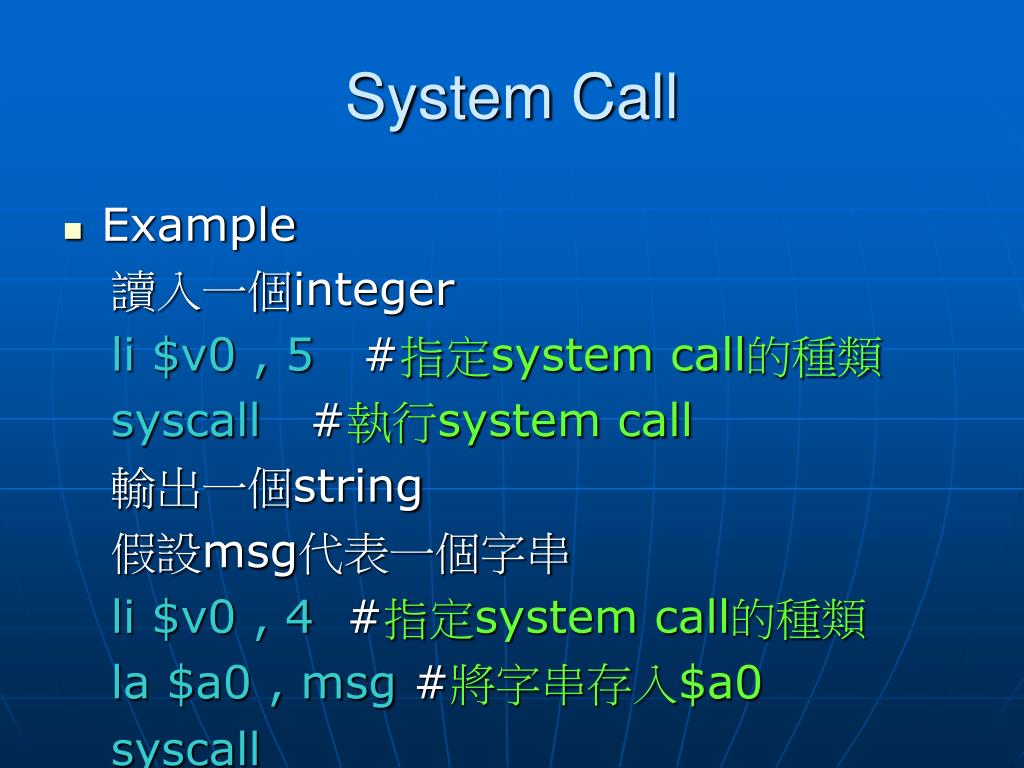

System Call • Example 讀入一個integer li $v0 , 5 #指定system call的種類 syscall #執行system call 輸出一個string 假設msg代表一個字串 li $v0 , 4 #指定system call的種類 la $a0 , msg #將字串存入$a0 syscall

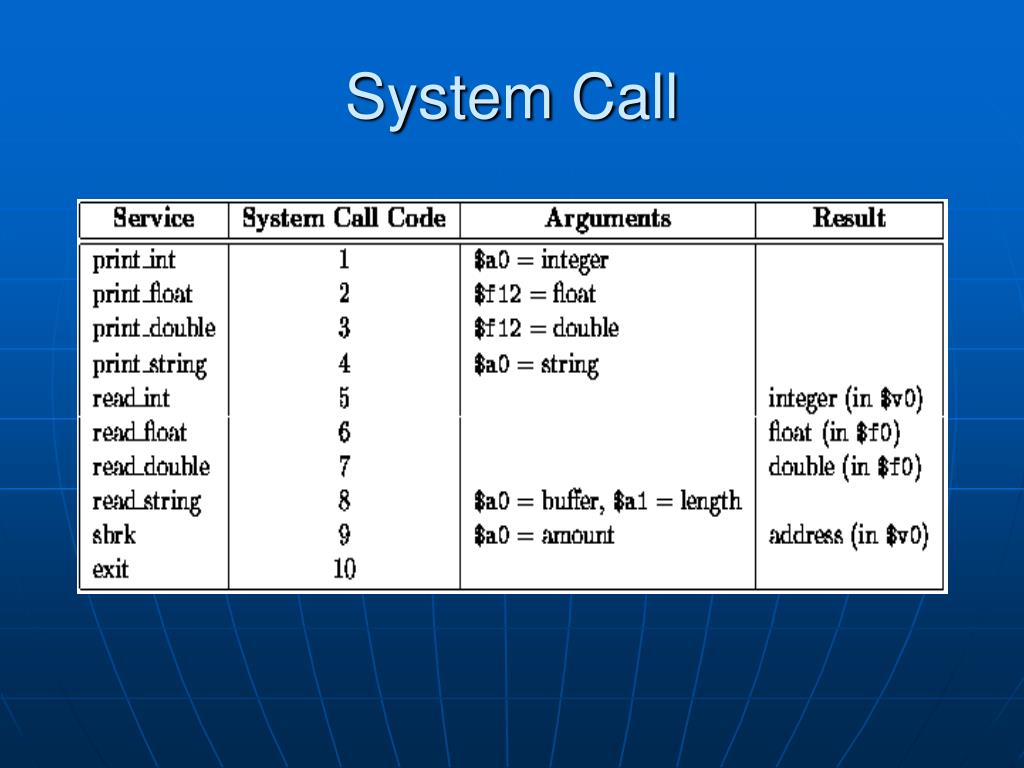

System Call

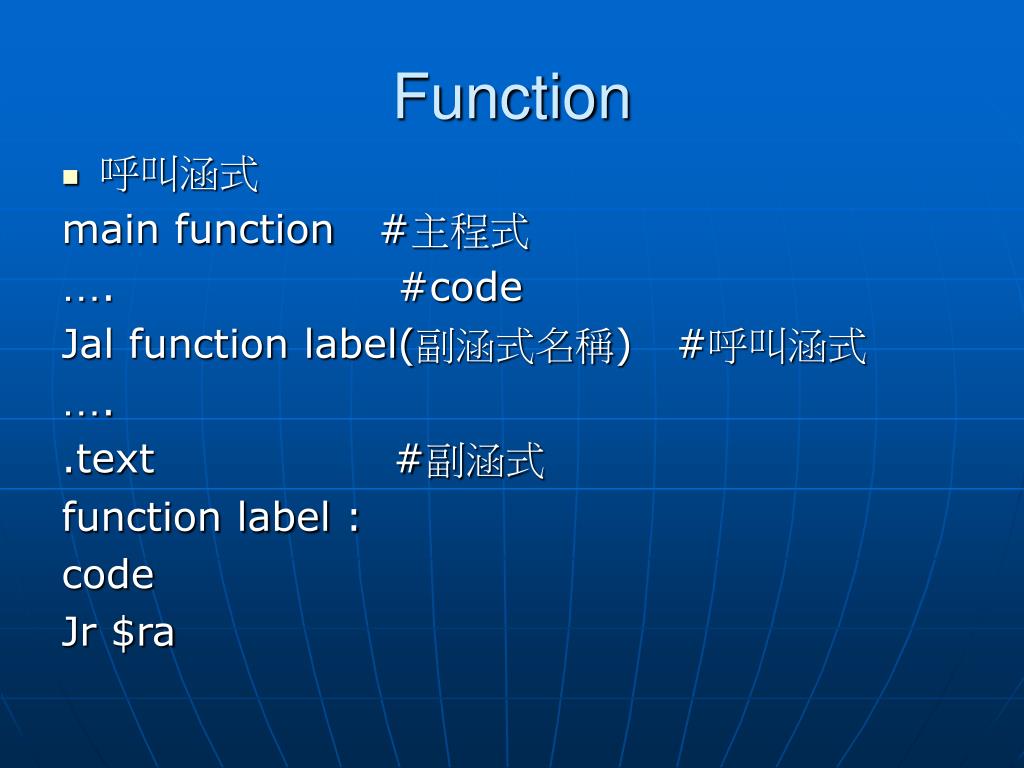

Function • 呼叫涵式 main function #主程式 …. #code Jal function label(副涵式名稱) #呼叫涵式 …. .text #副涵式 function label : code Jr $ra

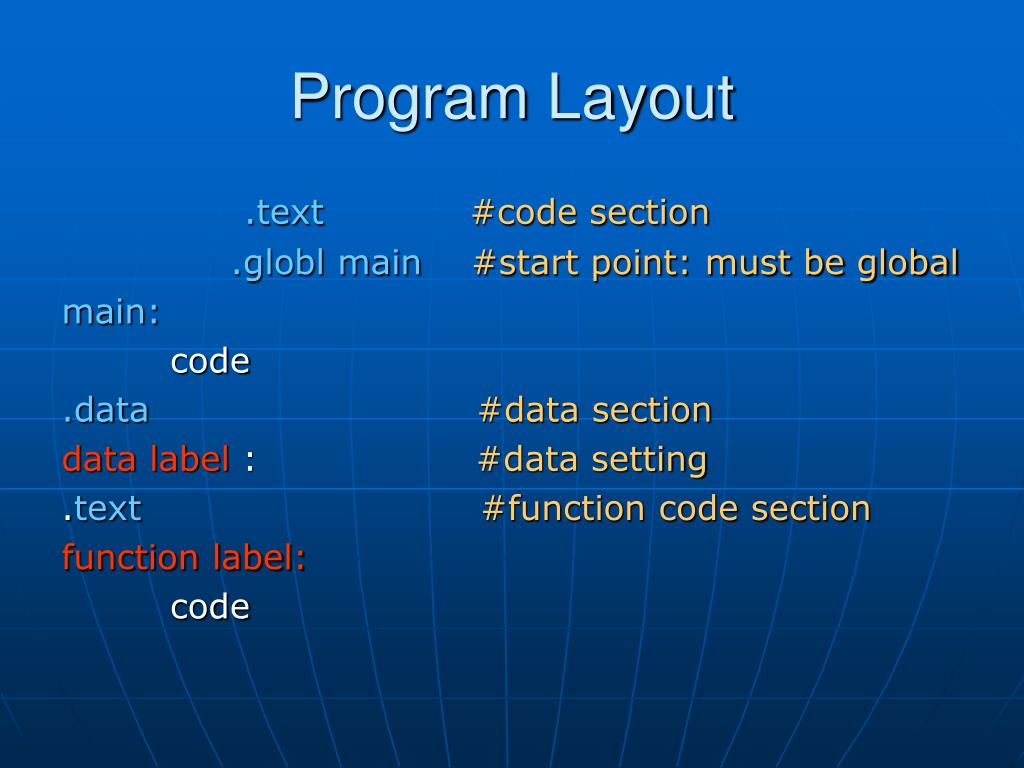

Program Layout .text #code section .globl main #start point: must be global main: code .data#data section data label : #data setting .text#function code section function label: code

Run Program • 將程式寫出並儲存成文字檔(txt) • First run the program 1.Simulator->Clear Registers 2.Simulator->Reinitialize 3.File->Open->open the file 4.Simulator->Go • After edit the file(ex. there are errors) 1.Repeat the step 1 , 2 2.Simulator->Reload the file 3.Simulator->Go
