Presentation Transcript
billeddannende fysik
Steffen Pedersen

sp@nanobio.aau.dk

Tel: 99 40 84 69

Skj4, rum C 1-209

http://www.hst.aau.dk/~cdahl/billeddannendefysik.html

Carsten Dahl Mørch

cdahl@hst.aaU.dk

Tel: 9940 8757

Frb7 A2-212

Billeddannende Fysik
indhold
Indhold
  • Lektion 1 Ultralyd
  • Lektion 2 Mikroskopet
  • Lektion 3 Lysets bølgeegenskaber og Blood flow måling
  • Lektion 4 Termografi?
  • Lektion 5 Røntgen?
  • Lektion 6-10 MRI
b lger
Bølger
  • En kilde til forstyrrelse (perturbation)
  • Et medie som bølgen kan udbredes igennem (gælder ikke EM bølger)
  • En fysisk egenskab som gennem hvilken elementer i mediet kan vekselvirke
b lger1
Bølger
  • Transversale bølger
  • Longitudinale bølger
  • Både og
b lgefunktionen
Bølgefunktionen
  • Bølgefunktionen beskriver en forskydning af en bølge puls:
b lgeligningen
Bølgeligningen
  • For bølgefunktioner gælder:
refleksion og transmission
Refleksion og Transmission
  • Refleksion ved fikseret punkt

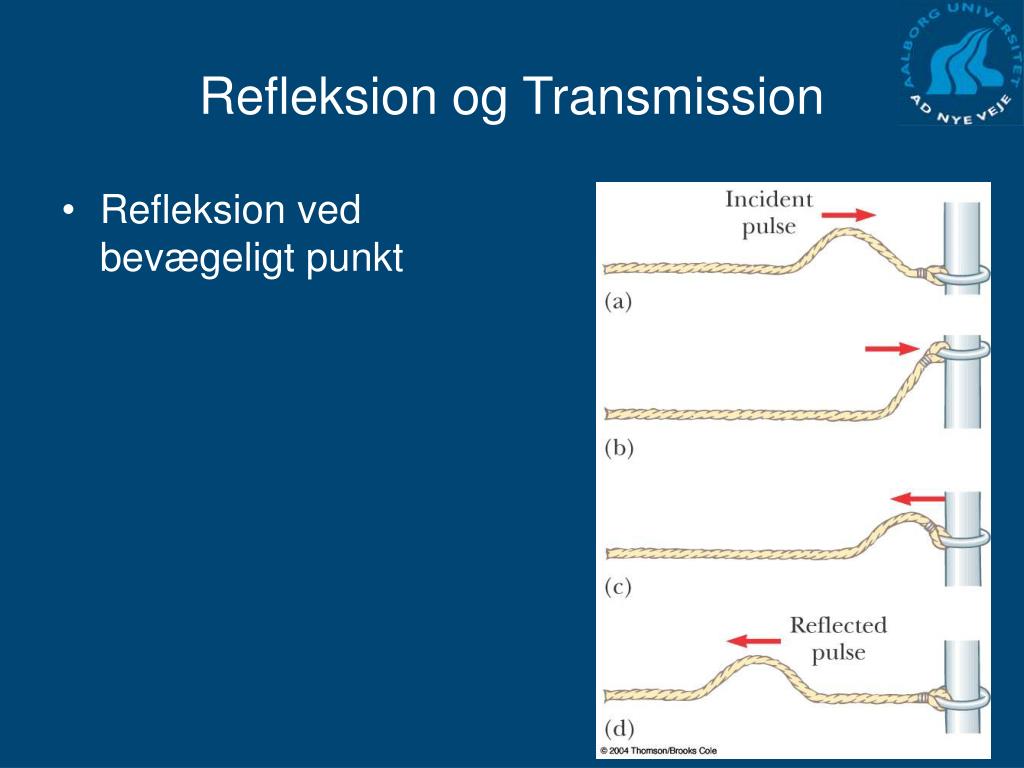

refleksion og transmission1
Refleksion og Transmission
  • Refleksion ved bevægeligt punkt
refleksion og transmission2

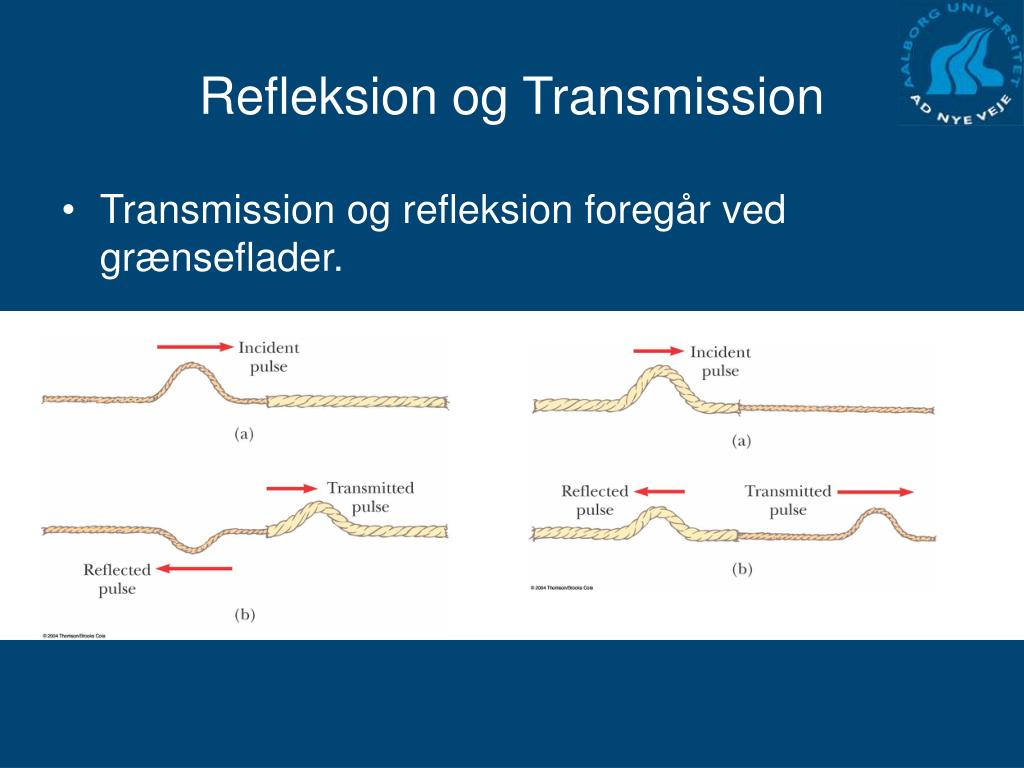

Refleksion og Transmission
  • Transmission og refleksion foregår ved grænseflader.

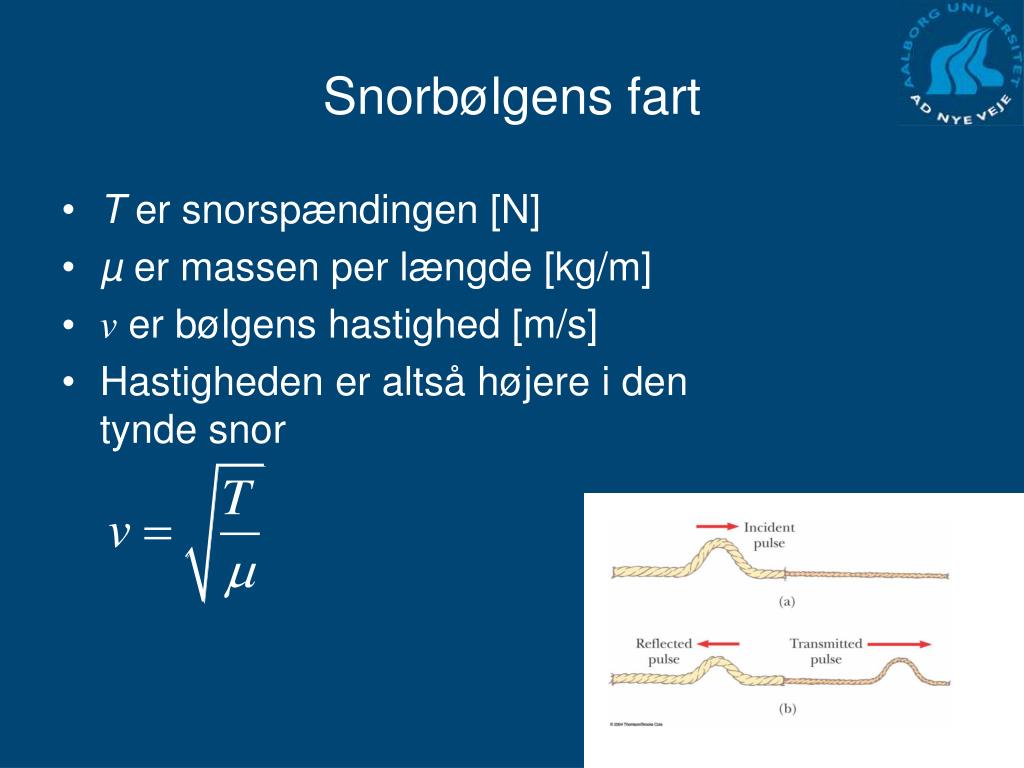

snorb lgens fart
Snorbølgens fart
  • T er snorspændingen [N]
  • µ er massen per længde [kg/m]
  • v er bølgens hastighed [m/s]
  • Hastigheden er altså højere i den tynde snor

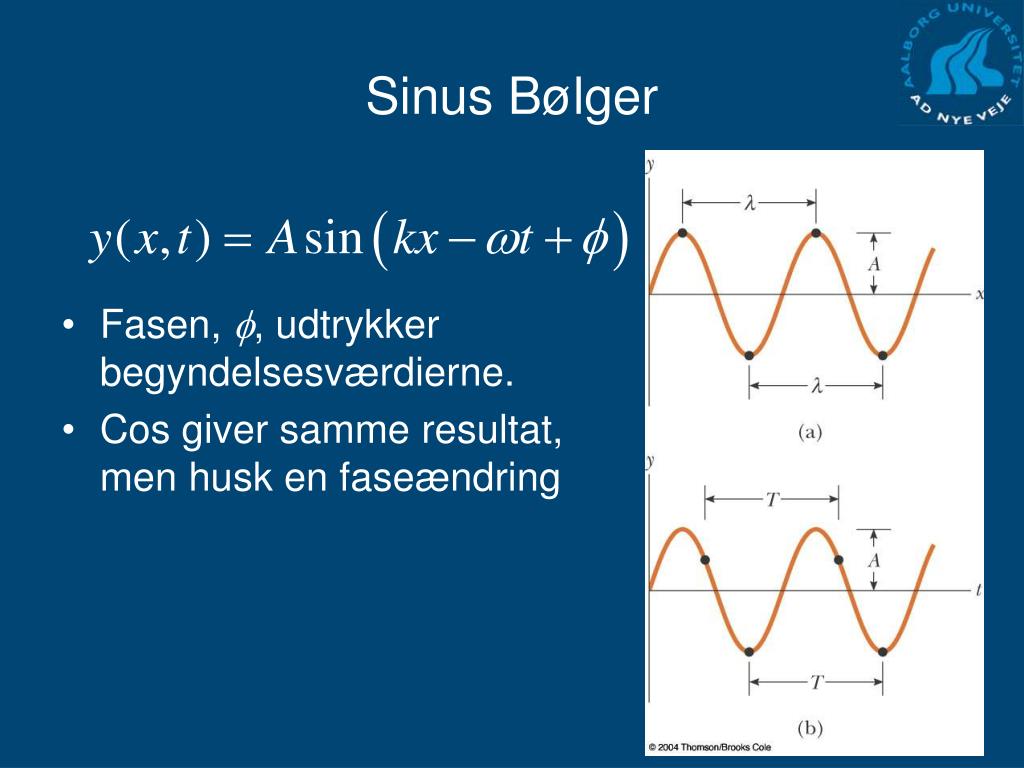

sinus b lger1

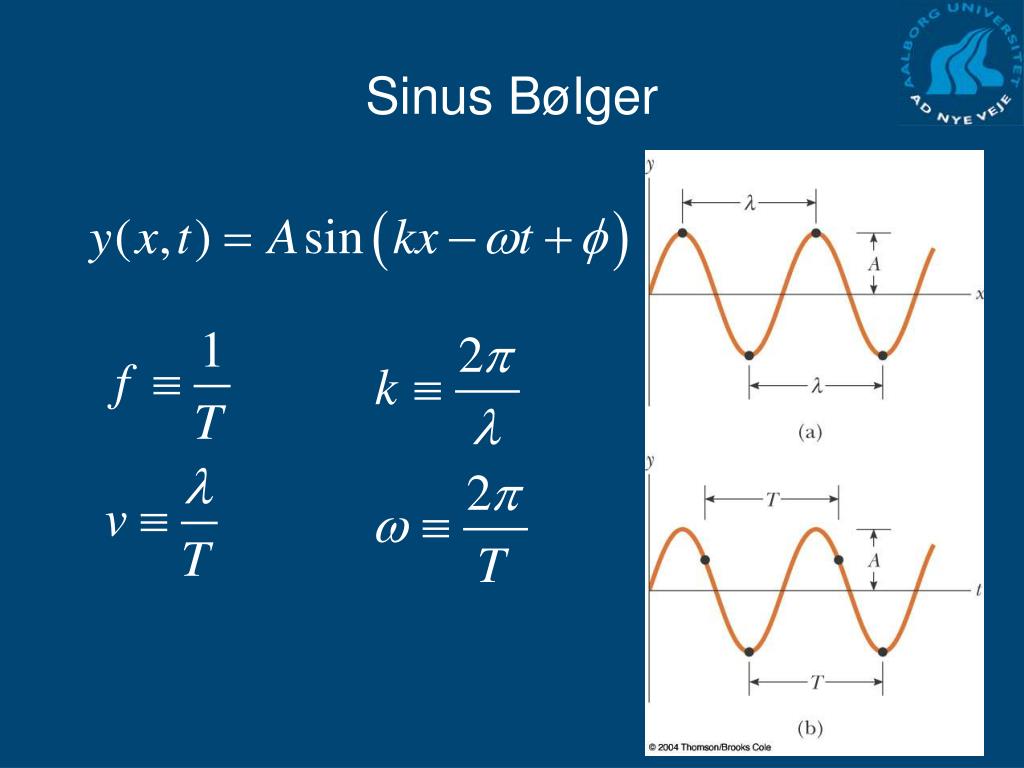

Sinus Bølger
  • Fasen, , udtrykker begyndelsesværdierne.
  • Cos giver samme resultat, men husk en faseændring

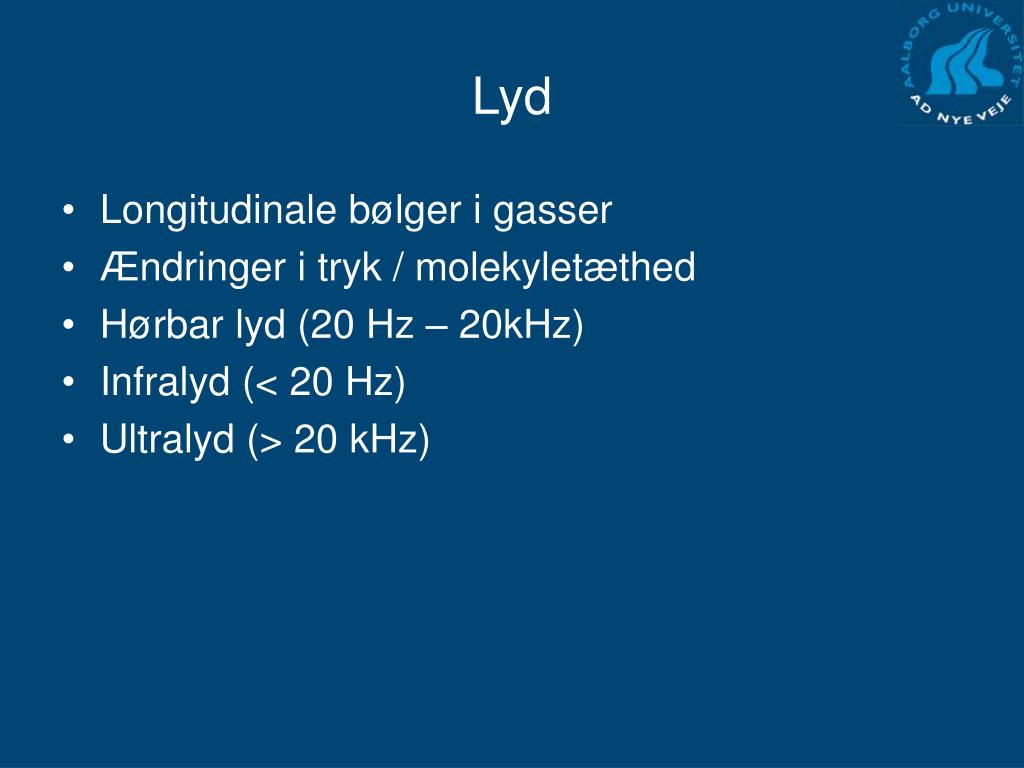

slide14
Lyd
  • Longitudinale bølger i gasser
  • Ændringer i tryk / molekyletæthed
  • Hørbar lyd (20 Hz – 20kHz)
  • Infralyd (< 20 Hz)
  • Ultralyd (> 20 kHz)
lydens fart
Lydens fart
  • B er ’Bulk modulus’ [Pa]
  • ρ er massetætheden [kg/m3]
  • Altså, som ved snorbølger, forholdet mellem elastiske egenskaber og tætheden.
lydens fart1
Lydens fart
  • Lydens fart er også temperatur afhængig.
db skalaen
dB-skalaen
  • Øret kan høre fra 0 til 120 dB

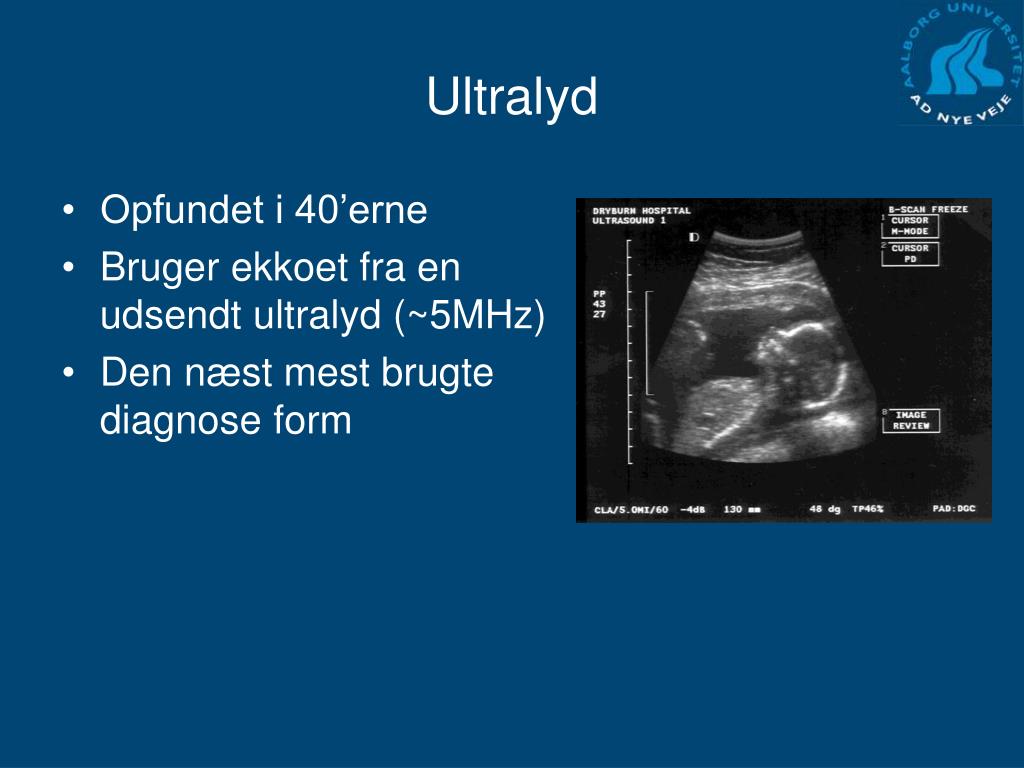

ultralyd
Ultralyd
  • Opfundet i 40’erne
  • Bruger ekkoet fra en udsendt ultralyd (~5MHz)
  • Den næst mest brugte diagnose form
ultralyds fordele
Ultralyds fordele
  • Ikke ioniserende
  • Billigt og transportabelt
  • Realtime
  • Millimeter opløsning
  • Flowmetri målinger

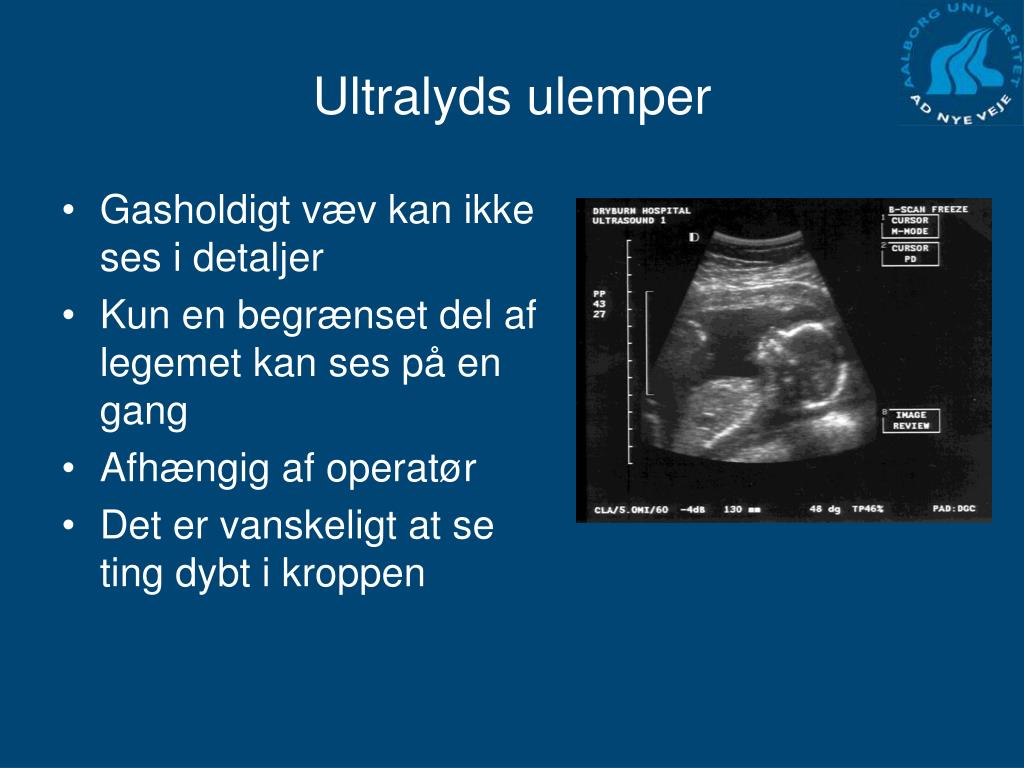

ultralyds ulemper
Ultralyds ulemper
  • Gasholdigt væv kan ikke ses i detaljer
  • Kun en begrænset del af legemet kan ses på en gang
  • Afhængig af operatør
  • Det er vanskeligt at se ting dybt i kroppen
lydens hastighed
Lydens hastighed
  • Lydbølgen beskrevet som forskydning:

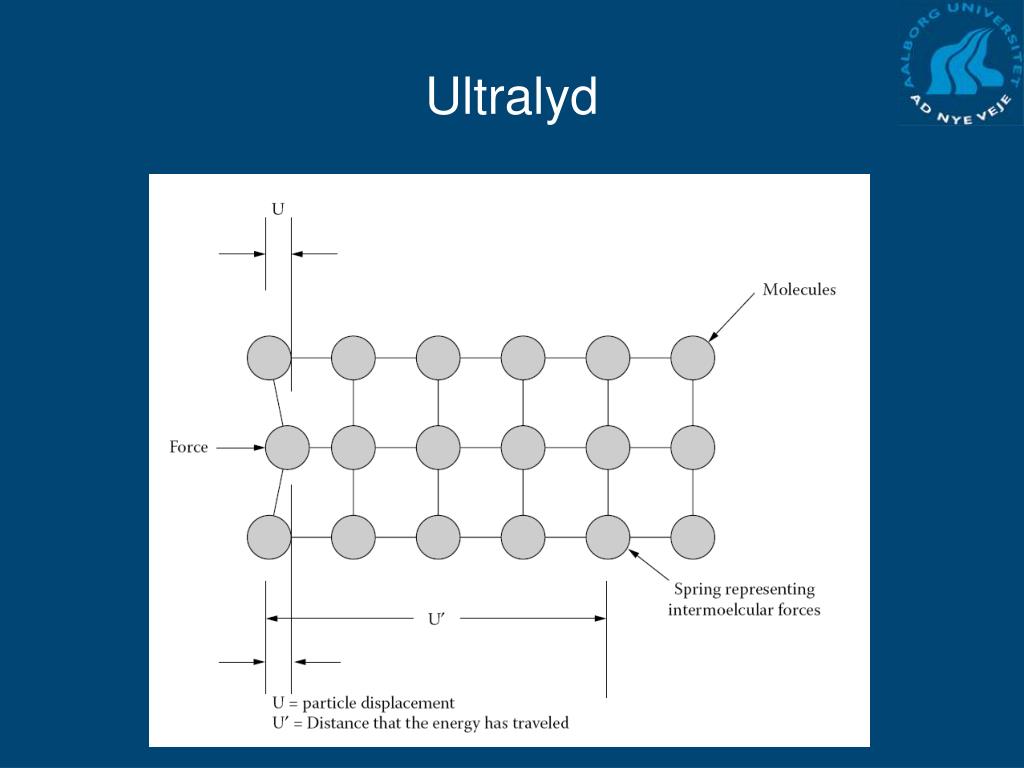

ultralyd3
Ultralyd
  • U partikel forskydning

~10-10 m

  • u partikel hastighed

~cm/s

ikke det samme som

udbredelseshastigheden

  • Lydens hastighed i vand er 1500 m/s
ultralyd4
Ultralyd
  • Lydens fart
  • Den akustiske impedans
refleksion og transmission3
Refleksion og transmission
  • Snell’s lov
  • Transmissions koefficienten
  • Refleksions koefficienten
refleksion og transmission4
Refleksion og transmission
  • Hvis lydbølgen er vinkelret på grænsefladen er den reflekteret Intensitet:
  • Og den transmitteret Intensitet
d mpning

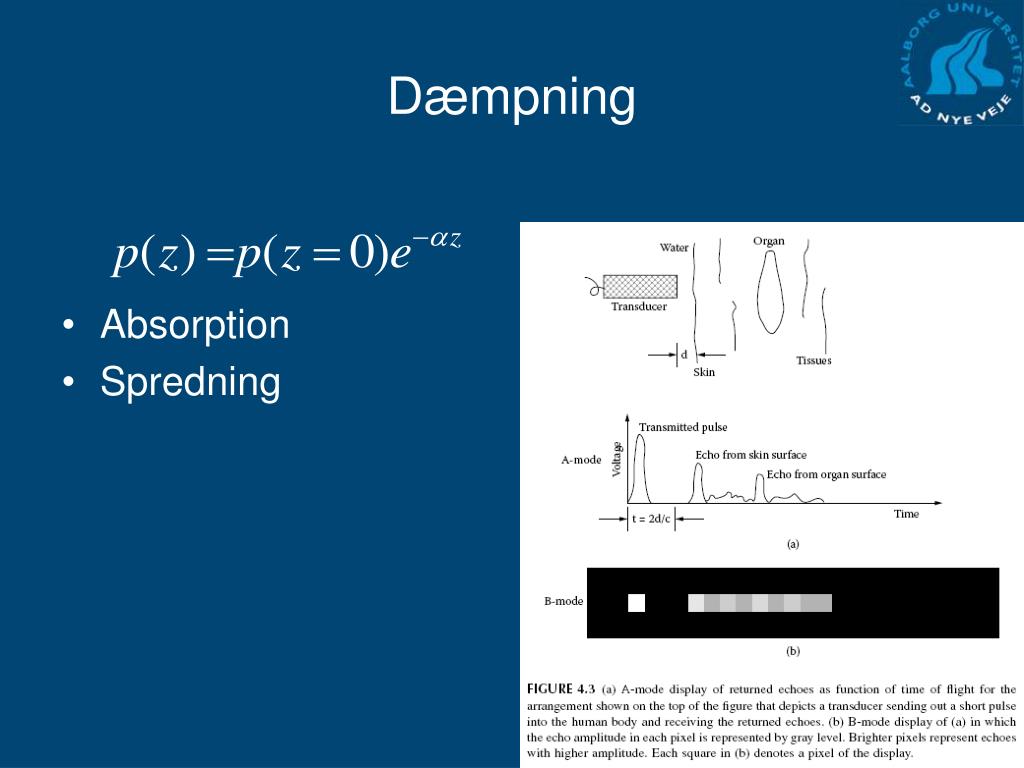

Dæmpning
  • Absorption
  • Spredning
