  1. Монтаж арматурных выпусков

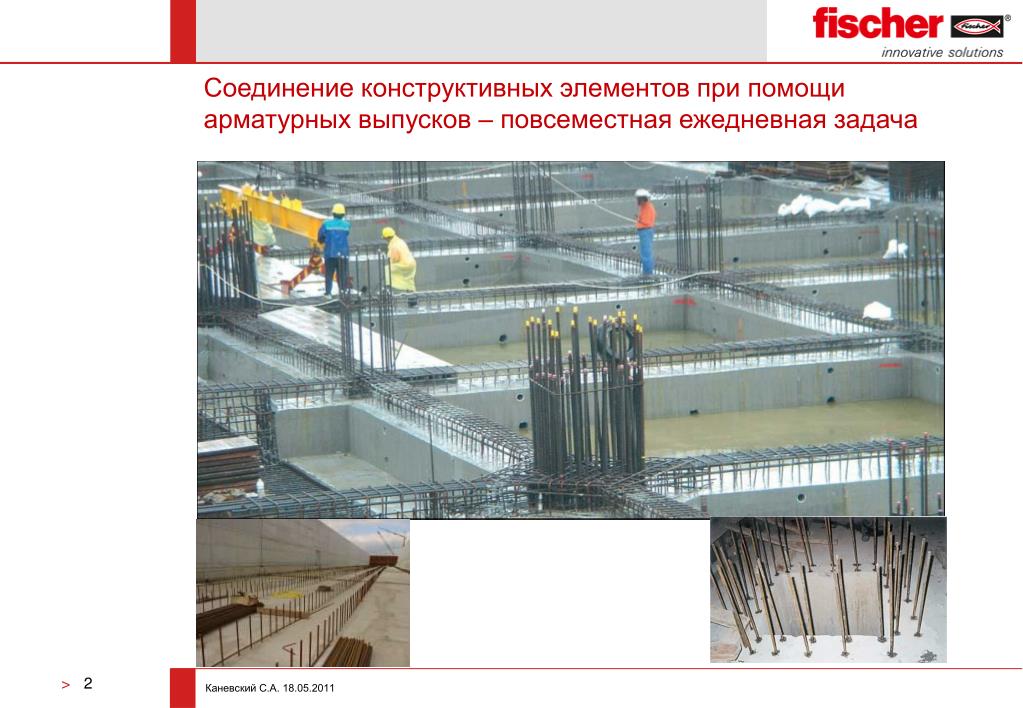

  2. Соединение конструктивных элементов при помощи арматурных выпусков – повсеместная ежедневная задача

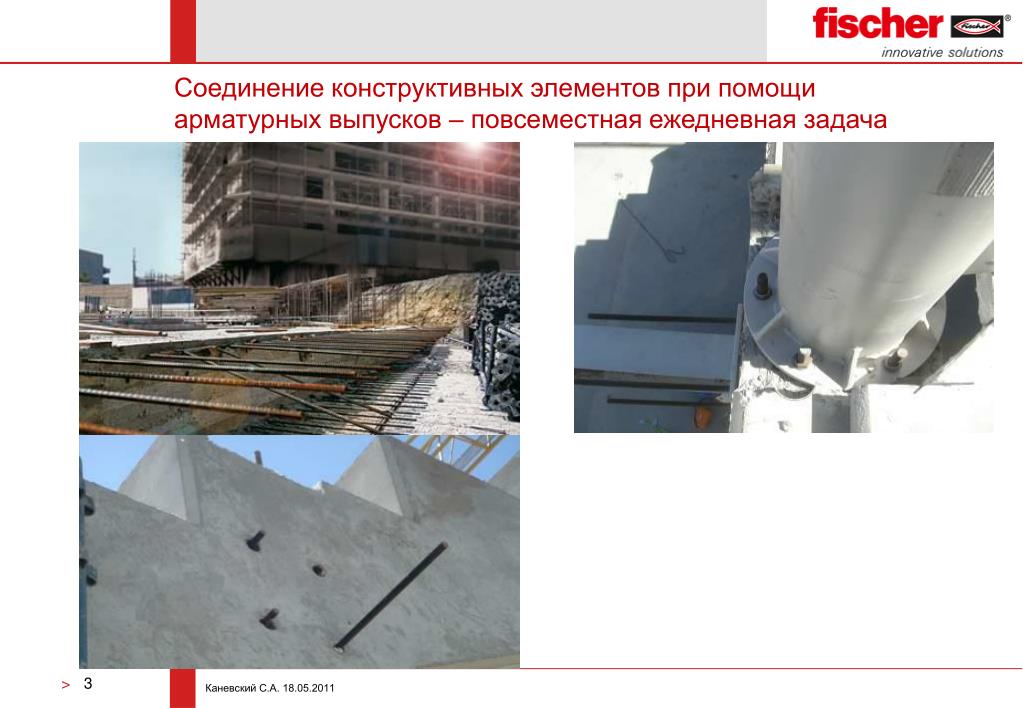

  3. Соединение конструктивных элементов при помощи арматурных выпусков – повсеместная ежедневная задача

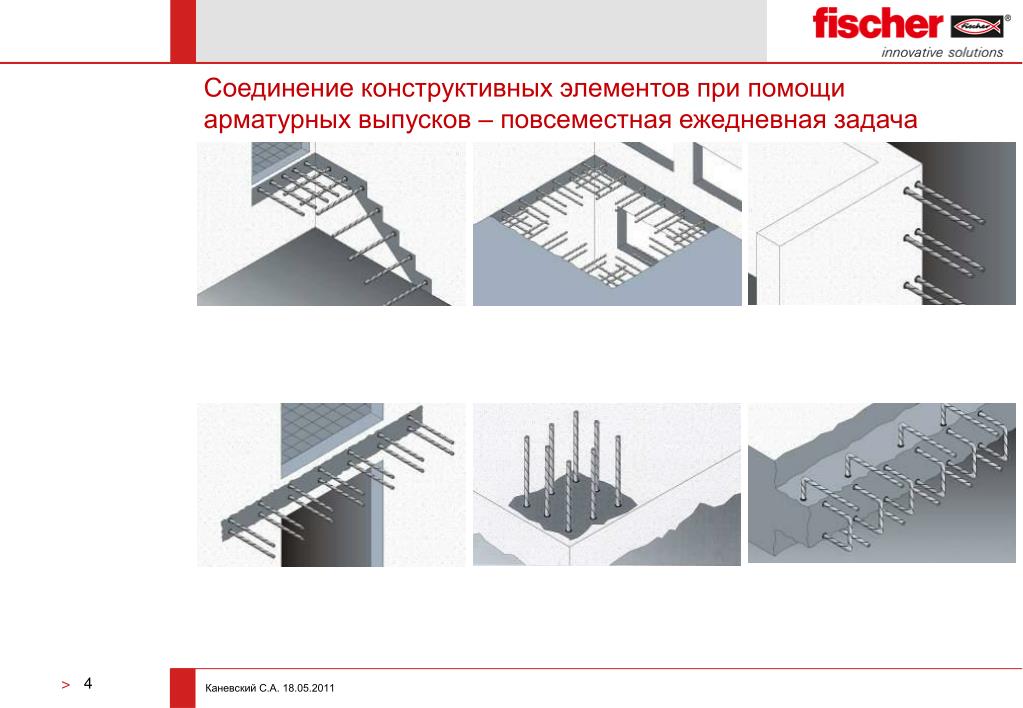

  4. Соединение конструктивных элементов при помощи арматурных выпусков – повсеместная ежедневная задача

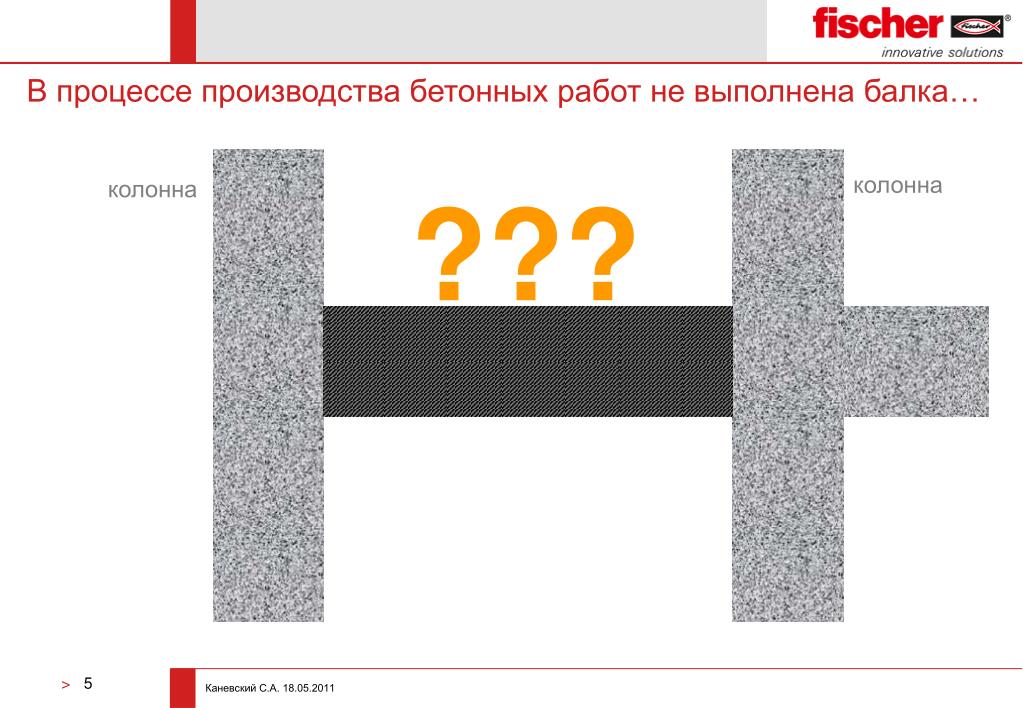

  5. В процессе производства бетонных работ не выполнена балка… колонна колонна ???

  6. В процессе производства бетонных работ не выполнена балка… Стальные конструкции Бетонные конструкции

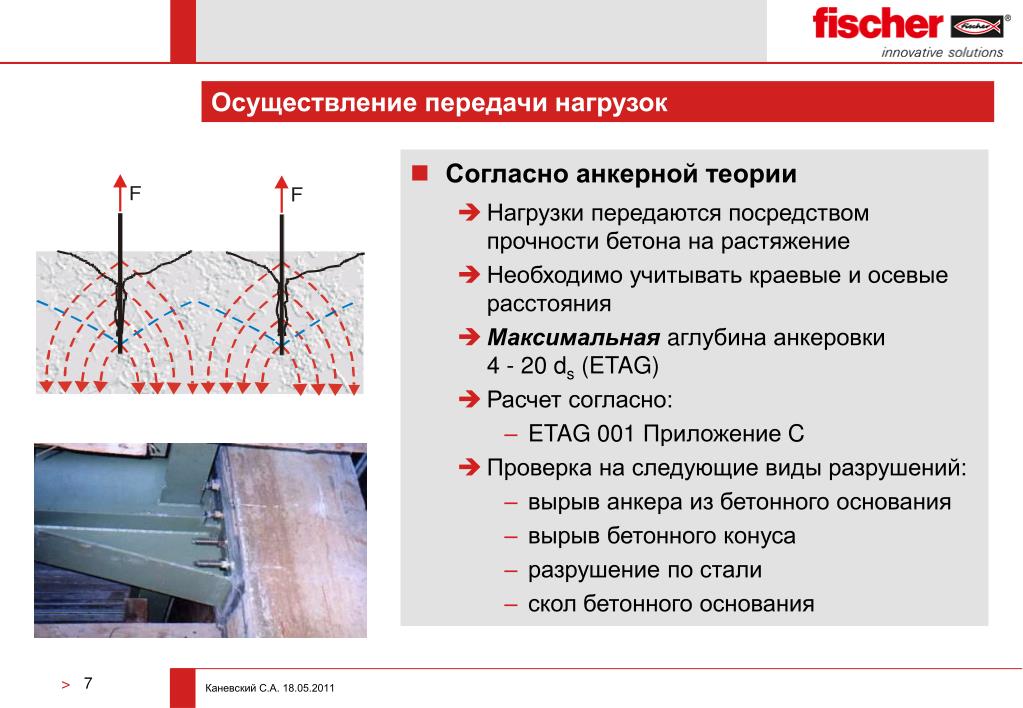

  7. Осуществление передачи нагрузок • Согласно анкерной теории • Нагрузки передаются посредством прочности бетонана растяжение • Необходимо учитывать краевые и осевые расстояния • Максимальная aглубина анкеровки4 - 20 ds (ETAG) • Расчет согласно: • ETAG 001 Приложение C • Проверка на следующие виды разрушений: • вырыв анкера из бетонного основания • вырыв бетонного конуса • разрушение по стали • скол бетонного основания

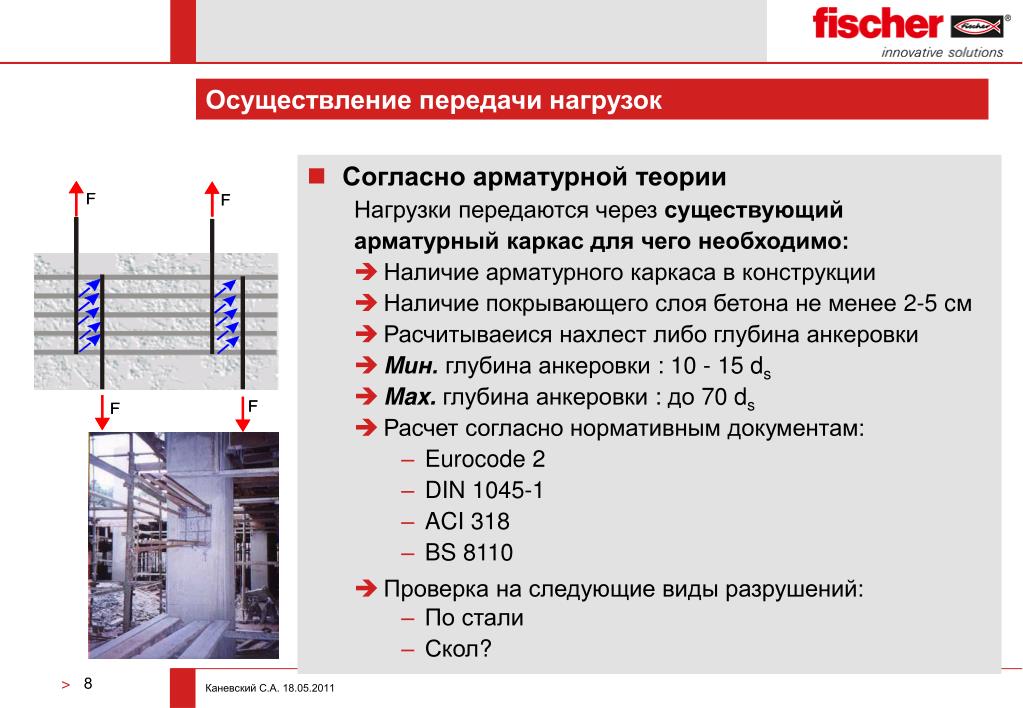

  8. Осуществление передачи нагрузок • Согласно арматурной теории • Нагрузки передаются через существующий • арматурный каркас для чего необходимо: • Наличие арматурного каркаса в конструкции • Наличие покрывающего слоя бетона не менее 2-5 cм • Расчитываеися нахлест либо глубина анкеровки • Mин.глубина анкеровки : 10 - 15 ds • Max.глубина анкеровки : до 70 ds • Расчет согласно нормативным документам: • Eurocode 2 • DIN 1045-1 • ACI 318 • BS 8110 • Проверка на следующие виды разрушений: • По стали • Скол?

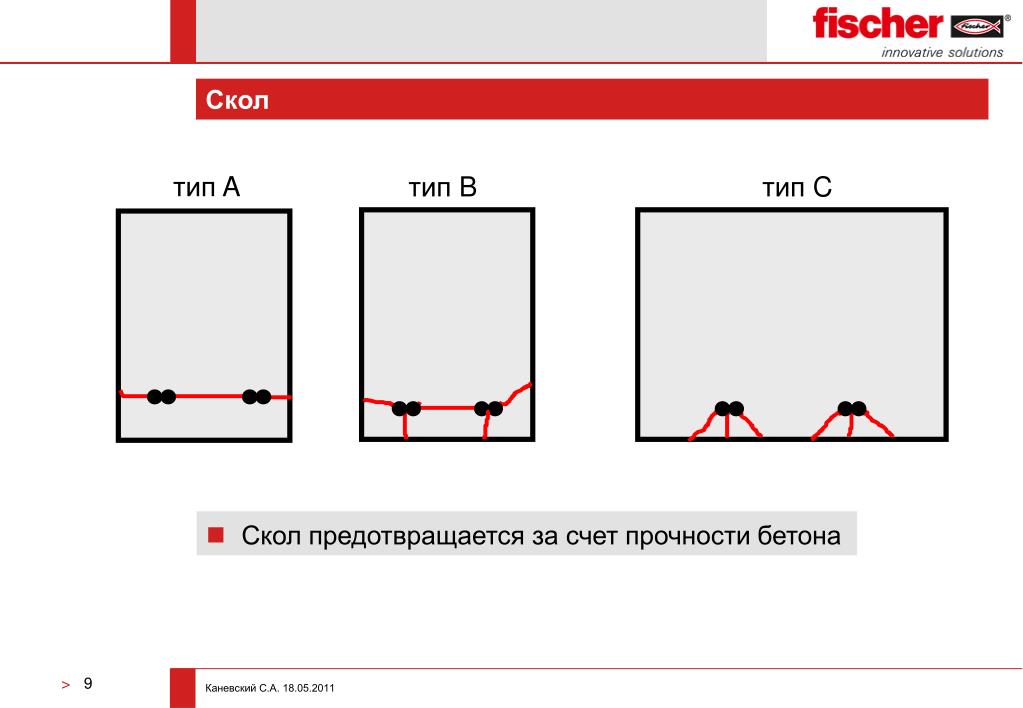

  9. Скол тип A тип B тип C • Скол предотвращается за счет прочности бетона

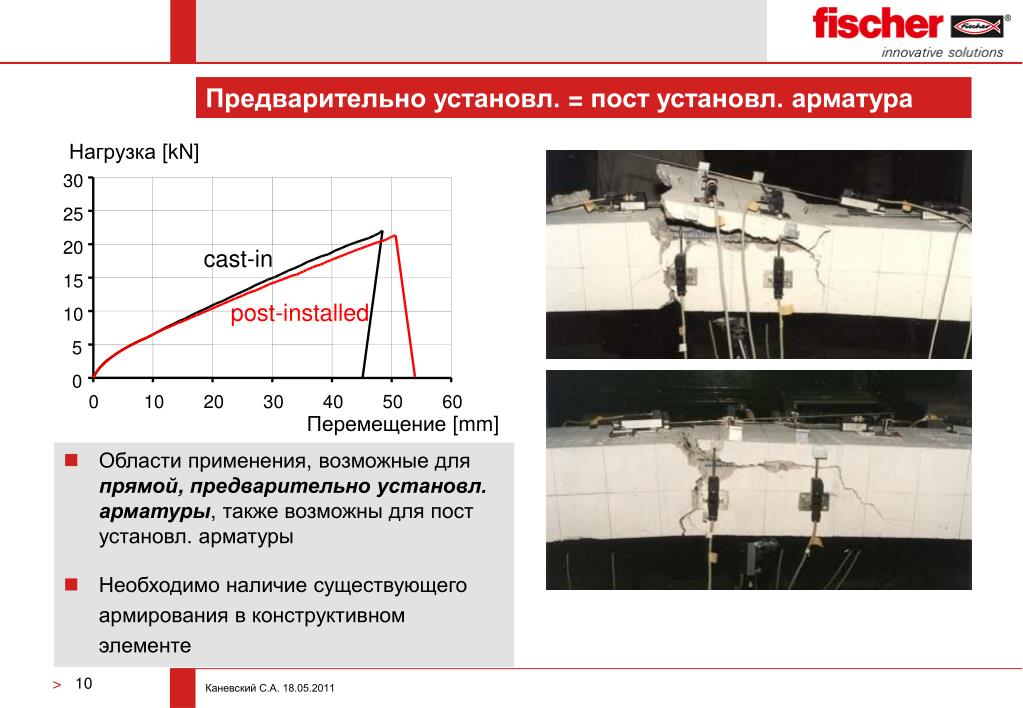

  10. Нагрузка [kN] 30 25 20 cast-in 15 post-installed 10 5 0 0 10 20 30 40 50 60 Перемещение [mm] Предварительно установл. = пост установл.арматура • Области применения, возможные дляпрямой, предварительно установл. арматуры, также возможны для пост установл. арматуры • Необходимо наличие существующего армирования в конструктивном элементе

  11. Накерненная поверхность Расчет простой балки • Величина заглубления нижнего арматурного анкера 10 ds • Сжатый бетон предотвращает разрушение по конусу в области нижнего арматурного анкера • Величина заглубления верхнего арматурного анкера выбирается из конструктивных соображений • Допустимое применение Новая балка

  12. Накерненная поверхность l ü • Наличие армирования в существующем элементе • Без наличияпоперечного армированиядопускаются арматурные анкеры диаметромds 14 мм • При наличиипоперечного армированиядопускаются арматурные анкеры любого диаметра • Допустимое применение

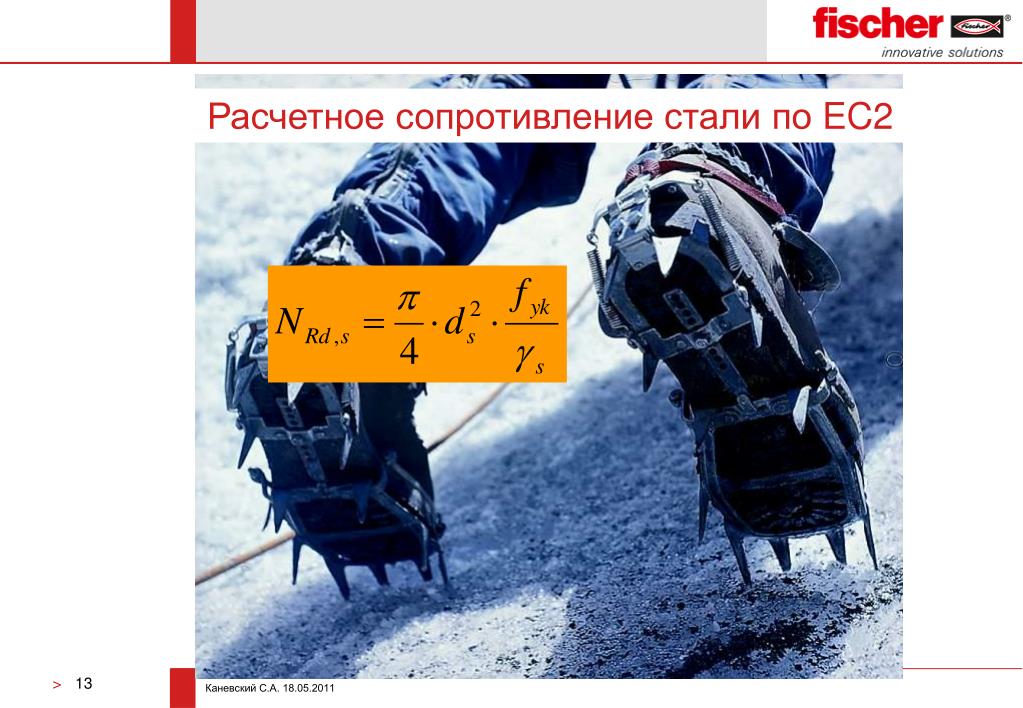

  13. Расчетное сопротивление сталипо EC2

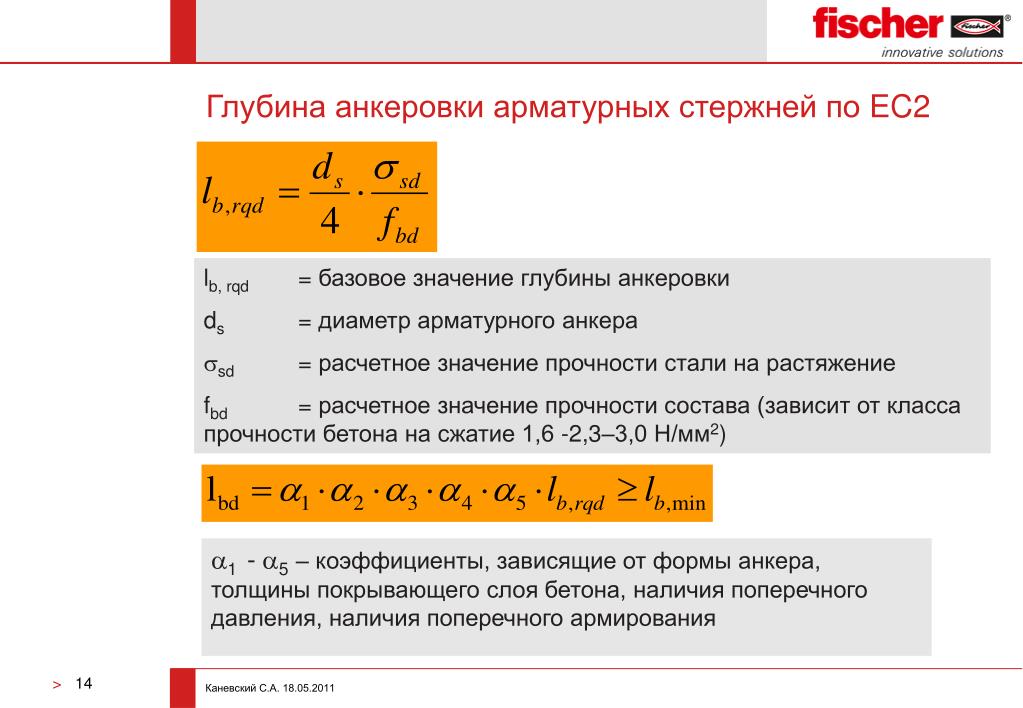

  14. Глубина анкеровки арматурных стержней по EC2 lb, rqd = базовое значение глубины анкеровки ds = диаметр арматурного анкера ssd = расчетное значениепрочности стали на растяжение fbd = расчетное значение прочности состава (зависит от класса прочности бетона на сжатие 1,6 -2,3–3,0 Н/мм2) a1- a5– коэффициенты, зависящие от формы анкера, толщины покрывающего слоя бетона, наличия поперечного давления, наличия поперечного армирования

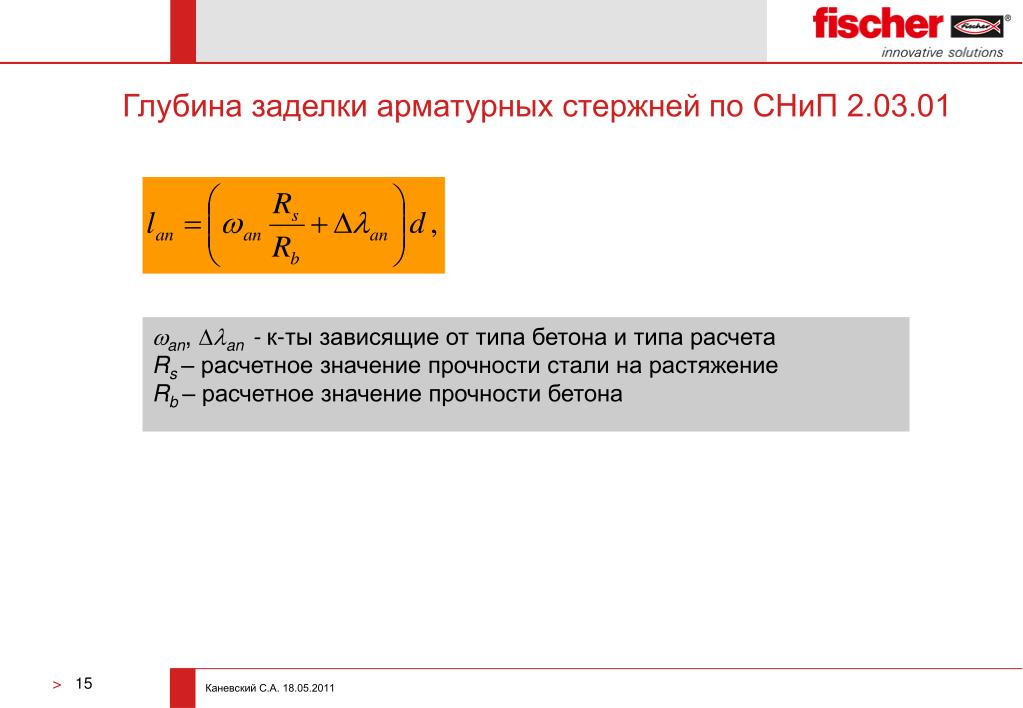

  15. Глубина заделки арматурных стержней поСНиП 2.03.01 an,an- к-ты зависящие от типа бетона и типа расчета Rs – расчетное значение прочности стали на растяжение Rb– расчетное значение прочности бетона

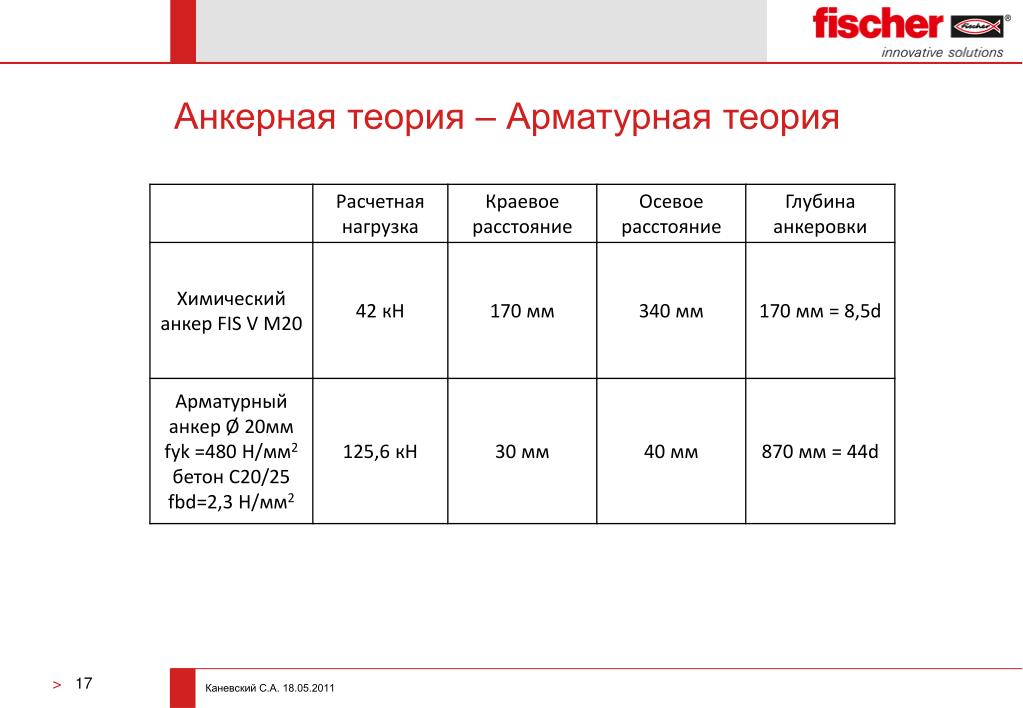

  16. Анкерная теория – Арматурная теория

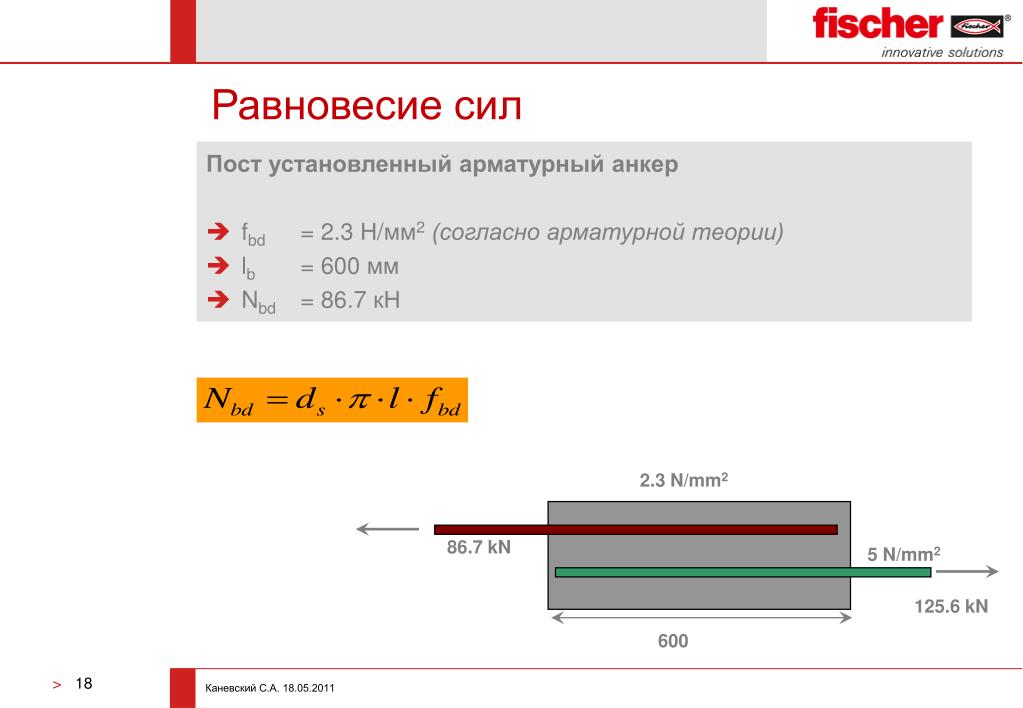

  17. Равновесие сил Пост установленный арматурный анкер • fbd = 2.3 Н/мм2(согласно арматурной теории) • lb = 600 мм • Nbd = 86.7 кН 2.3 N/mm2 86.7 kN 5 N/mm2 125.6 kN 600

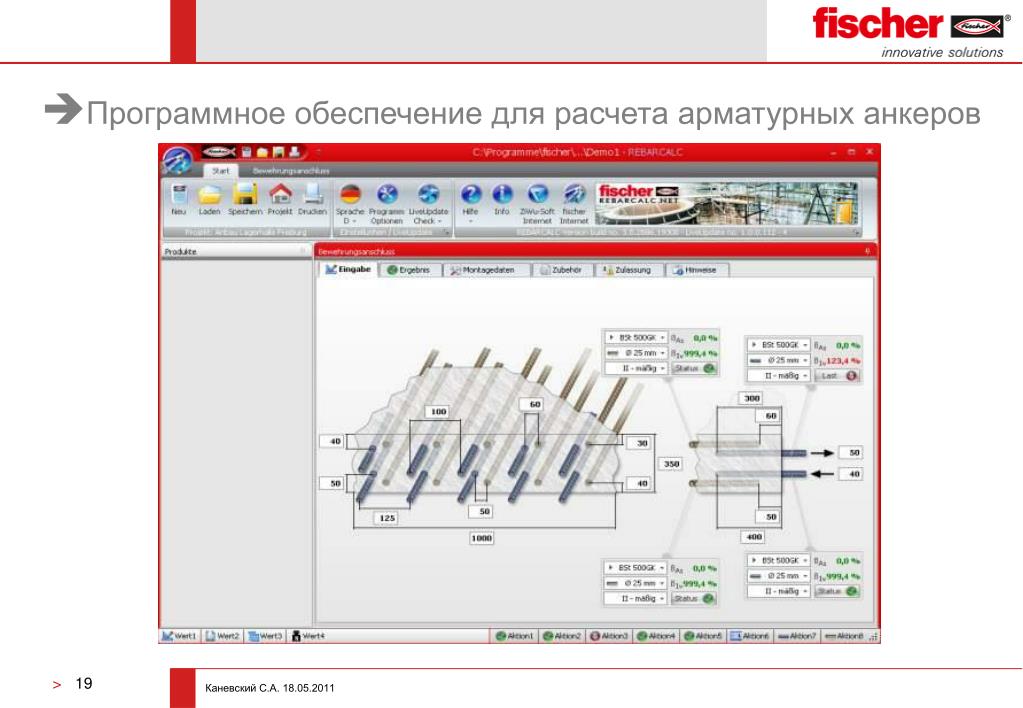

  18. Программное обеспечение для расчета арматурных анкеров

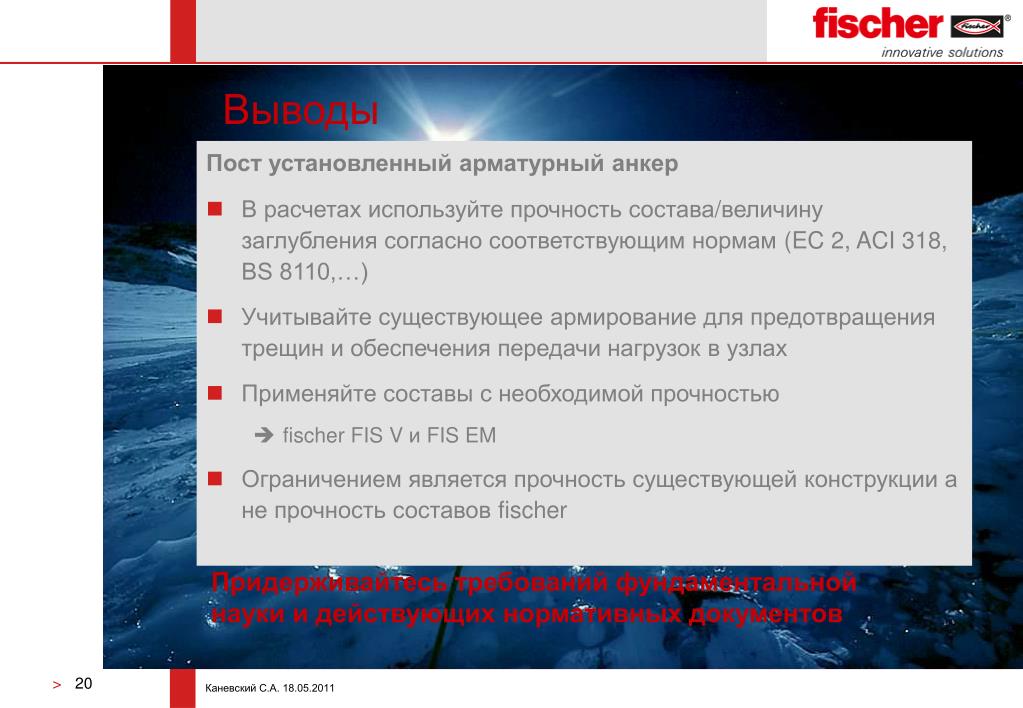

  19. Выводы Пост установленный арматурный анкер • В расчетах используйте прочность состава/величину заглубления согласно соответствующим нормам (EC 2, ACI 318, BS 8110,…) • Учитывайте существующее армирование для предотвращения трещин и обеспечения передачи нагрузок в узлах • Применяйте составы с необходимой прочностью • fischer FIS V и FIS EM • Ограничением является прочность существующей конструкции а не прочность составов fischer Придерживайтесь требований фундаментальной науки и действующих нормативных документов
