  1. 电动机能效标准及相关政策 赵 凯 能源与电力领域 总监 国际铜业协会（中国和东南亚） 2010/06/08 山东

  2. 内容 • 国际铜业协会简介 • 电机市场概况 • 电机能效标准 • 电机相关节能政策

  3. 国际铜业协会International Copper Association

  4. 国际铜业协会 世界上最主要的推广和促进铜使用的非赢利性国际组织

  5. 国际铜业协会(ICA)宗旨 在世界范围内扩大铜的合理使用, 贡献于科技进步，生命健康和高品质生活!

  6. 国 际 铜 业 协 会 • 总部设在美国纽约 • 下设北美、南美、亚洲、欧洲四个地区分支机构 • 在包括中国、美国、英国、德国、法国、加拿大、日本、澳大利亚、巴西、墨西哥、智利等全球25个国家发起和开展活动 • 全球共有约200名工作人员

  7. 国际铜业协会会员 现有会员38个，代表着世界精铜80％以上的产量 CODELCO BHP Phelps Dodge Rio Tinto Plc Outokumpu Nippon Mining & Metals 云南铜业集团，etc.

  8. 国际铜业协会 (中国&东南亚) 项目 • 能源与电力 • 建筑业 • 家用电器 • 传媒项目 • 环境项目

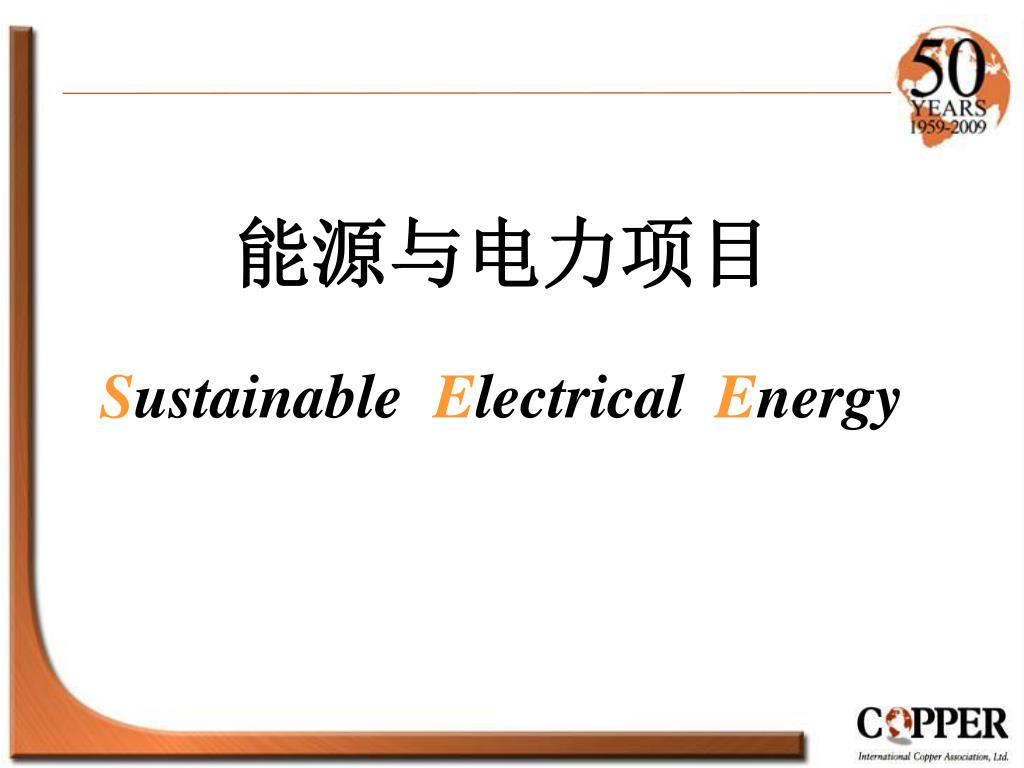

  9. 能源与电力项目 Sustainable Electrical Energy

  10. 能源与电力项目 目标 最大程度地发挥铜在电能供应及使用领域所做的贡献，以促使电能的产生、传送及使用的整个过程达到 节能、经济、环保、安全、有效

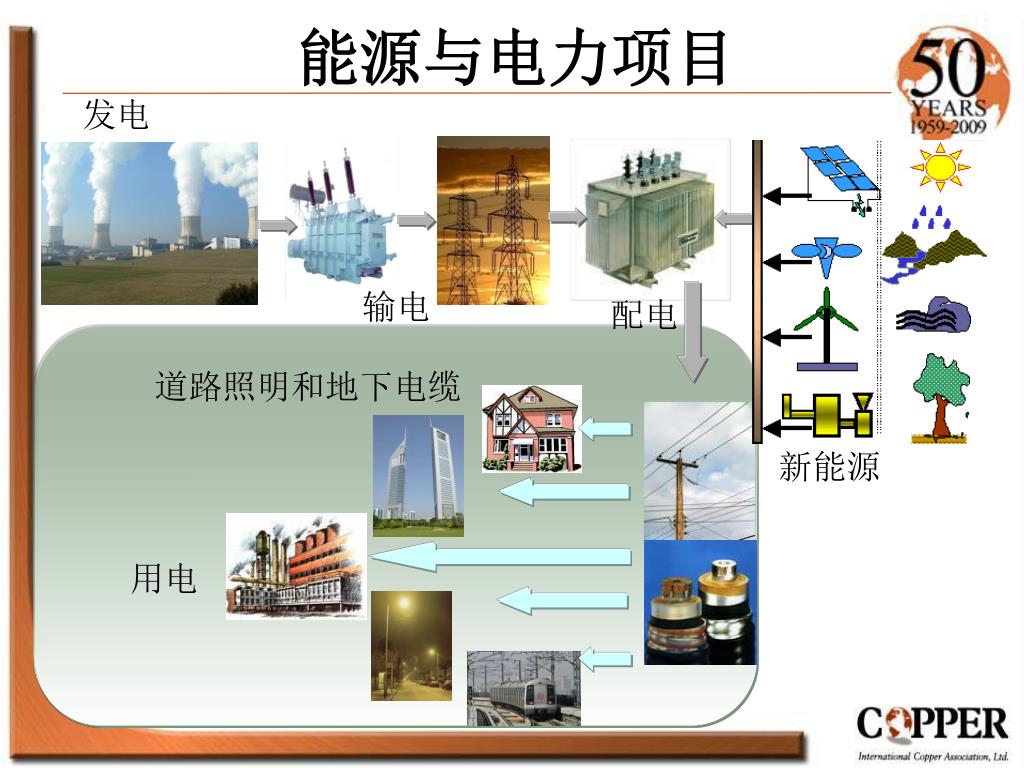

  11. 能源与电力项目 发电 输电 配电 道路照明和地下电缆 新能源 用电

  12. 项目负责人

  13. 能源与电力（中国&东南亚）项目预算

  14. 能源与电力项目活动 • 推动有关政策、法规及行业技术标准的制定和实施 • 促进节电新产品和新技术的开发、生产和宣传推广 • 帮助用户正确合理地选择节能电气产品 • 推动电能效益的提高和社会的可持续性发展

  15. 优 势 • 对市场/产品/技术的理解 • 公益性/多赢策略 • 国际机构/全球网络

  16. 2006年-2009年中小型电机产量

  17. 中小型电动机市场特点 全部厂商约2,000家，规模以上企业300余家 企业集中分布在华东、华北和中南3个地区 骨干企业多为国有企业改制，少量中外合资企业 中小型电动机市场特点 规模以上企业产量和占总产量比例超过90%

  18. 能效标准与节能政策 节能产品认证 节能产品政府采购 激励政策 节能评价值 惠民工程 所得税优惠 中国节能政策 能效标识管理制度 能效等级 管理制度 高耗能产品淘汰制度 能效限定值

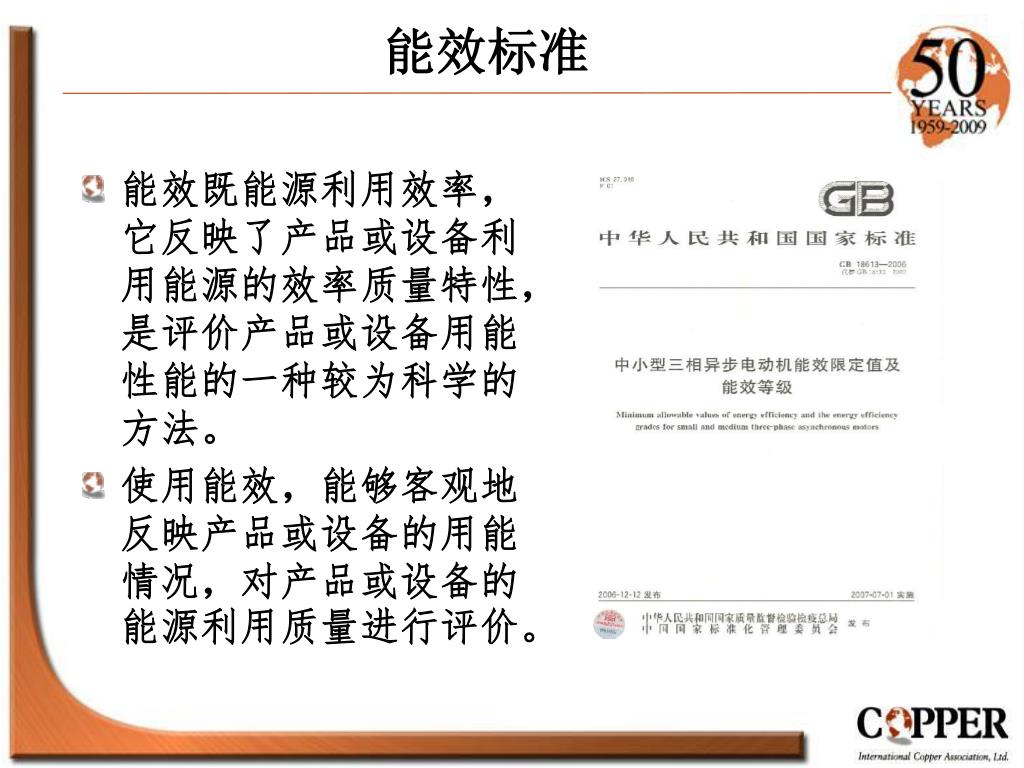

  19. 能效标准 • 能效既能源利用效率，它反映了产品或设备利用能源的效率质量特性，是评价产品或设备用能性能的一种较为科学的方法。 • 使用能效，能够客观地反映产品或设备的用能情况，对产品或设备的能源利用质量进行评价。

  20. GB 18613-2006 • 标准名称：《中小型三相异步电动机能效限定值及能效等级》 • 标准规定的内容：能效等级、能效限定值、目标能效限定值、节能评价值和试验方法 • 标准的适用范围：适用于690V及以下的电压，50Hz三相交流电源供电，能效2级和3级的额定功率在0.55kW-315kW范围内，能效1级的额定功率在3kW-315kW范围内，级数为2极、4极和6极，单速封闭自冷式、N设计的一般用途电动机或一般用途防爆电动机

  21. GB 18613-2006 • 电动机能效限定值：在标准规定测试条件下，允许电动机效率最低的保证值 • 能效限定值在标准中属于强制性条款，是市场准入指标，等同于技术法规。能效限定值是国家允许产品的最低能效值，低于该值的产品属于国家明令淘汰的产品。 • 在制定能效标准时，能效限定值一般规定在目前大多数企业正常设计和正常工艺控制下可以达到的能效水平，一般在标准发布半年后就开始实施。 • 其作用是为了规范市场，为企业在市场竞争中不断提高产品能效建立一个公平的竞争环境。

  22. GB 18613-2006 • 电动机目标能效限定值：在本标准实施一定年限后，允许电动机的最低效率，该值实施后将替代电动机能效限定值 • 目标能效限定值在标准中也属于强制性条款，是市场准入指标，等同于技术法规。是国家几年后允许产品的最低能效值。 • 在制定能效标准时，目标能效限定值一般规定在目前效为先进的能效水平，一般在标准发布3-5年后就开始实施。 • 其作用是为了引导节能产品市场，整体提高国内产品能效技术水平，为企业在市场竞争中不断提高产品能效建立一个公平的竞争环境。

  23. GB 18613-2006 • 电动机节能评价值：在标准规定测试条件下，满足节能认证要求的电动机，效率应达到的最低保证值 • 产品节能评价值属于推荐性指标，它是开展节能产品认证和实施鼓励性节能政策的技术依据。 • 节能评价值一般规定在中国目前比较先进的水平上，一般企业需采用新的材料，新的结构设计和新的加工工艺才可使产品提高到一个较高的能效水平。 • 其作用是从产品的高效端进一步促进企业提高产品的能效水平。

  24. 电动机效率值曲线

  25. 与Y系列效率比较

  26. IEC 新标准 • 国际电工委员会(IEC)的新标准 IEC60034-30, “单速,鼠笼,三相感应电动机能效分级(IE代码)” • 适用于一般用途,单速,三相,50Hz和60Hz,笼型感应电动机 • 额定电压1000V及以下;额定功率为0.75-370kW,极数为2P,4P,6P;工作制为长期连续工作制 • 效率分级: IE1、IE2、IE3、IE4等4级（International Efficiency 简称IE） • IE1：标准效率 • IE2：高效率 • IE3：超高效率 • IE4：超超高效率（目前还只是一个提案）

  27. 各国电动机目前能效水平

  28. GB18613 标准的修订工作 • 2010年1月22日在厦门召开了标准修订研讨会 • 标准的额定功率范围从由原标准的0.55kW - 315kW 改为0.75kW - 375kW • 对目标能效限定值的要求将在标准实施之日四年后实施

  29. 电机能效标识 • 2008年6月1日正式实施 • 适用于690V及以下的电压，50Hz三相交流电源供电，能效2级和3级的额定功率在0.55kW-315kW范围内，能效1级的额定功率在3kW-315kW范围内，极数为2极、4极和6极，单速封闭自扇冷式、N设计的一般用途电动机或一般用途防爆电动机

  30. 节能产品惠民工程 • 节能产品惠民工程，是指能效等级1级或2级以上的高效节能产品，通过财政补贴方式来推广应用这些产品，财政补助标准依据高效节能产品与普通产品价差的一定比例确定 • “节能产品惠民工程”所说的“节能产品”是指能效等级1级或2级以上的空调、冰箱、平板电视、洗衣机、电机等10大类高效节能产品，包括已经实施的高效照明产品、节能与新能源汽车节能产品惠民工程

  31. 高效电机惠民工程 • 6月2日，财政部、国家发展改革委联合出台《关于印发节能产品惠民工程高效电机推广实施细则的通知》，决定将高效电机纳入节能产品惠民工程实施范围，采取财政补贴方式进行推广

  32. 高效电机财政补贴条件 • 生产企业是高效电机推广的主体，中央财政将补贴资金拨付给高效电机生产企业，由生产企业按补贴后的价格销售给水泵、风机等成套设备制造企业 • 要求申请推广企业的低压三相异步电机和高压三相异步电机年推广量不少于30万千瓦，或稀土永磁电机年推广量不少于1万千瓦

  33. 高效电机推广财政补贴标准

  34. 高效电机选型软件 • 高效电机选型软件的设计初衷是为能源咨询公司、电机分销商和行业终端用户规划和实施能源管理及改善电机效率提供支持。用户新购买、维修/换件和更新旧电机时能够利用EECO-MOST数据库选择和使用高效率电机 • 高效电机选型软件能够进行经济分析。用户能够根据需要加入适用的进口关税、国家或地方性电机满载最低效率标准、电机默认性能和价格。用户还能够输入默认电机维修和更换成本，以及有关电机重绕的估计效率损失 • 高效电机选型软件是由国际铜业协会进行汉化并进行相关的开发。该软件的数据库更新得到了国内主要电动机生产厂商的支持。软件完成后将免费发放

  35. 背景介绍

  36. 背景介绍 • IMSSA (International Motor Selection & Saving Analysis)国际电动机选择及节能评价分析软件 • 发起人：国际铜业协会(ICA) • 赞助者：国际铜业协会（ICA）、美国能源部（USDOE）能源效率和可再性能源办公室、智利国家铜业公司（Codelco）、加拿大自然资源部（Natural Resources Canada）、英国碳信托有限公司（Carbon Trust）和欧盟委员会联合研究中心（Joint Research Centre, European Commission），台湾工业技术研究院（ITRI） • 软件开发：美国华盛顿州立大学 • 数据库：涵盖全球主要电动机生产厂商及其产品

  37. EECO-MOST功能介绍 • 电机选择工具：能够根据使用者的要求在软件的数据库中进行选择并生成备选电动机产品清单。用户输入电机的技术规格后（比如：额定功率、同步转速、防护等级和工作电压）软件便能够列出所有合乎要求的电机，并按照满载效率降序排列。用户也能够根据指定负荷的效率、年工作小时数、流动电费和基本电费等因素对比各种电机的运行成本 • 电机节能分析：在采购高效电机或用其替代旧电机时计算节电量、节省费用、温室气体减排、投资回收期、现金流、税后投资回报率。EECO-MOST能够考虑到一些变量，比如：电机效率、采购价格、能源成本、工作小时数、电机负荷系数和电机补贴激励信息等

  38. EECO-MOST功能介绍

  39. EECO-MOST功能介绍 • EECO-MOST能够支持商业和公共设施、供水和废水处理系统、灌溉区、大中型工业设施等不同应用条件下电动机的管理。 • EECO-MOST支持电机及其系统的改进规划，便于审计师、能源管理者、工厂或咨询工程师做出更有成效的电机维修和采购决策。 • EECO-MOST能够比较使用高效电动机和普通电动机的 节能差异，投资差异并自动计算投资回报期等相关财务数据 • EECO-MOST运行于Microsoft Windows平台，包括联机帮助系统

  40. EECO-MOST功能介绍 • 性能和价格数据库：含18000多种三相IEC公制电机信息。电机功率0.03~1100kW不等，同步转速为500、600、750、1000、1500和3000RPM，具有不同的防护等级。电机的额定工作电压包括190、240、380-420、500、550、690和1900/3000V。电机制造商定期提供电子信息更新数据库 • 技术数据：能够用于优化驱动系统，比如电机部分负荷效率和功率因数、满载转速、DOL和星形-三角形堵转转矩、停转转矩和满载转矩，以及空载和堵转电流 • 采购信息：价格、保修期、分类号、电机重量和制造商联系信息等

  41. EECO-MOST功能介绍

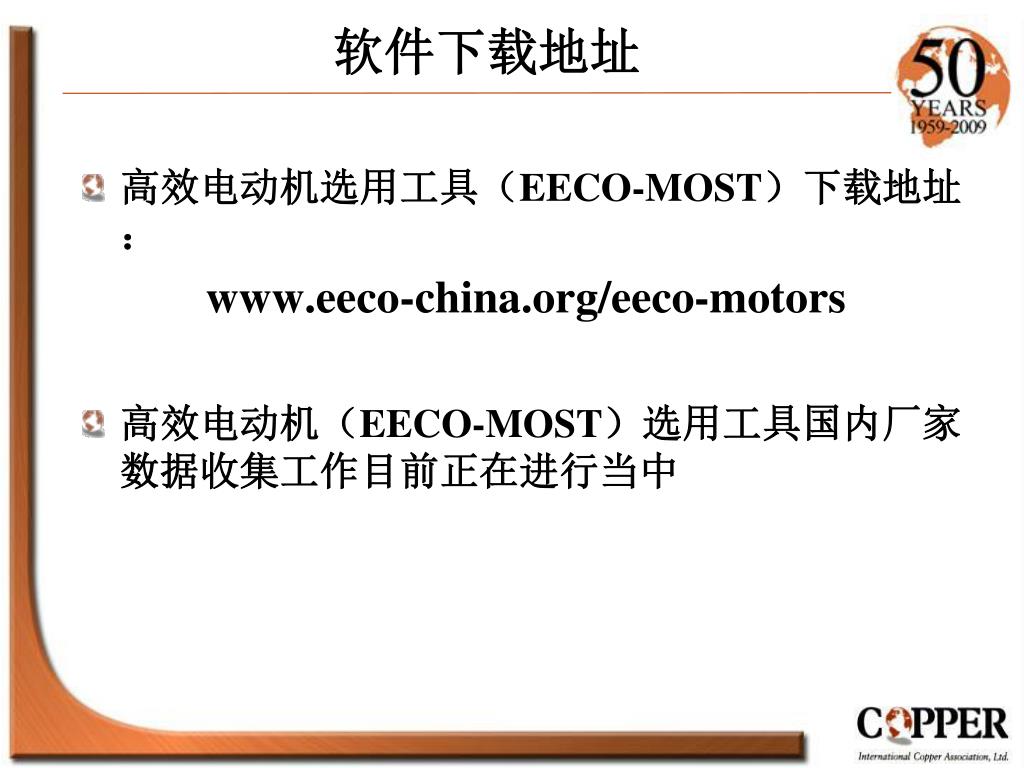

  42. 软件下载地址 • 高效电动机选用工具（EECO-MOST）下载地址： www.eeco-china.org/eeco-motors • 高效电动机（EECO-MOST）选用工具国内厂家数据收集工作目前正在进行当中

  43. 联系方式 国际铜业协会北京代表处 北京南礼士路66号建威大厦1202-1205 室 邮政编码：100045 电话：010－68042450 传真：010－68020990 电子信箱：icabj@public.bta.net.cn

  44. 国际铜业协会愿与您携手共促社会可持续发展！国际铜业协会愿与您携手共促社会可持续发展！
