  1. ADSL寬頻上網 產品介紹 2014/9/9

  2. 何謂DSL及xDSL 服務簡介 服務內容 產品架構 服務應用 產品資費 課程大綱

  3. 何謂數位用戶迴路DSL (Digital subscriber line ) ? 指的是透過一般銅質雙絞電話線,使用數據機連接電腦系統與數位迴路,將高頻寬資訊帶給一般家庭與中小企業用戶的持續性數位迴路(DSL)。 xDSL(數位用戶迴路服務之泛稱): 目前DSL系統有許多種,像是ADSL、SDSL、HDSL、IDSL、VDSL....... ,一般皆稱為xDSL,雖然皆為DSL,但其使用方式及速度卻大不相同。 ADSL:非對稱式數位用戶迴路 何謂DSL及xDSL

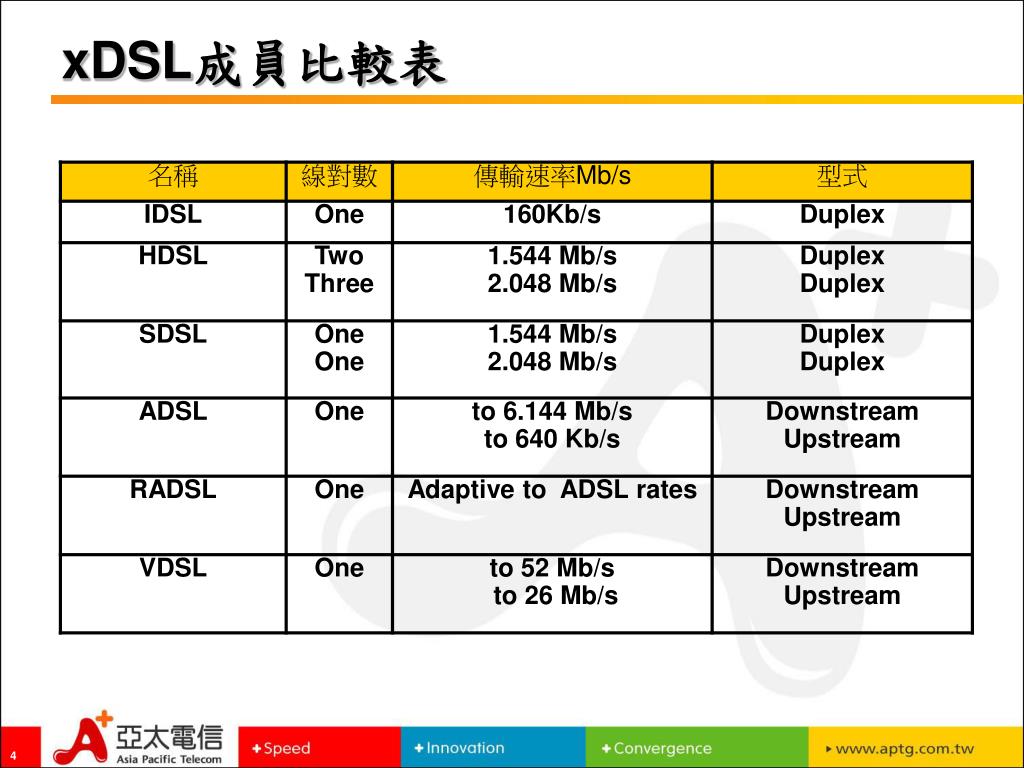

  4. xDSL成員比較表

  5. ADSL是一種利用傳統電話線(亦稱為雙絞線)來提供高速網際網路上網服務的技術,可同時打電話和上網。ADSL是一種利用傳統電話線(亦稱為雙絞線)來提供高速網際網路上網服務的技術,可同時打電話和上網。 ADSL的關鍵觀念在於其傳送和接收雙向的頻寬是不對稱的,但它也符合了一般使用網際網路的使用習慣與特性,也就是使用者接收的資料量遠比其送出的資料量來得多 ADSL服務主要是利用電話線路來當傳輸媒介,可提供傳統電話服務和寬頻上網的服務。 ADSL寬頻服務簡介

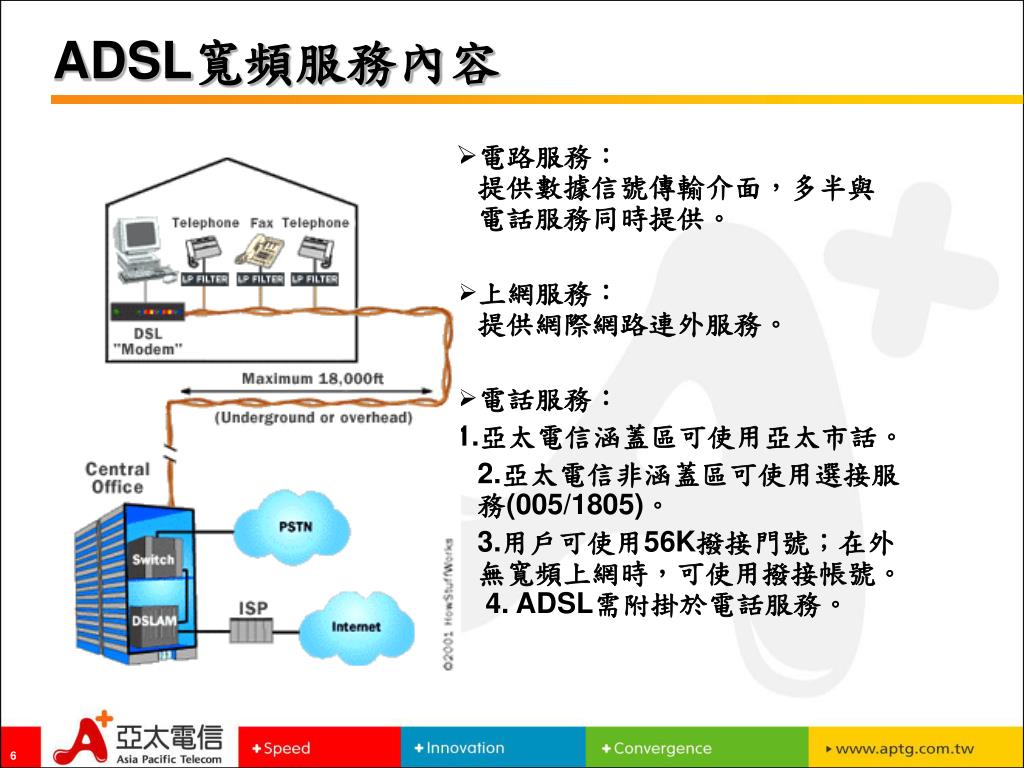

  6. 電路服務:提供數據信號傳輸介面,多半與電話服務同時提供。電路服務:提供數據信號傳輸介面,多半與電話服務同時提供。 上網服務:提供網際網路連外服務。 電話服務: 1.亞太電信涵蓋區可使用亞太市話。 2.亞太電信非涵蓋區可使用選接服務(005/1805)。 3.用戶可使用56K撥接門號;在外無寬頻上網時,可使用撥接帳號。4. ADSL需附掛於電話服務。 ADSL寬頻服務內容

  7. POTS Splitter PSTN POTS Splitter Copper Wire ADSL Modem (ATU-R) Data Network ADSL Modem (ATU-C) Local Exchange (Central Office) Access Network Customer Premises Equipment ADSL細部架構 • ATU-C : ADSL Transceiver Unit-Central side • ATU-R : ADSL Transceiver Unit-Remote side • POTS Splitter : isolate ADSL and POTS signal

  8. (1)亞太電信電路涵蓋區(2007/10/30停止推廣) 目標客戶:有市話或ADSL需求之用戶 亞太電信市話 + 亞太電信ADSL電路 + 亞太線上/亞太電信ADSL上網 (2)亞太電信非電路涵蓋區 目標客戶:有CBC或ADSL需求之用戶 中華電信市話 + 中華電信ADSL電路 + 亞太線上/亞太電信ADSL上網 註:個人用戶屬亞太線上用戶;企業用戶屬亞太電信用戶 亞太電信集團ADSL服務內容

  9. 中華電信機房 台北XX支局 中華電信機房 台北ZZ支局 中華電信機房 台北YY支局 電信局端架構(中華電信) 電腦 4公里 分歧器 Hub ADSL Modem 電話 中華電信ATM機房 T3 STM 1 本公司服務範圍 ISP機房

  10. 電信局端架構(亞太電信)

  11. 電話線路可利用家中市內電話線路即可。 ADSL Modem(又稱ATU-R)此配備由固網業者免費提供,服務終止時則收回 ADSL分歧器此配備由固網業者免費提供,服務終止時則收回,功能 為讓電話與網路可同時使用 電腦(需自備) 網路卡(需自備,可自行至資訊賣場選購,若需東森提供,可於申請書上勾選,費用1200元). 撥接網路程式:撥接程式為亞太線上提供之EnterNet300之PPPoE軟體,須依使用手冊安裝軟體(隨ADSL產品附贈該軟體)。(使用於撥接型) ADSL寬頻服務所需配備

  12. 只需一支電話號碼,連網同時可打電話而且費用是每月固定,除無需支付因為撥接而產生的電話費用只需一支電話號碼,連網同時可打電話而且費用是每月固定,除無需支付因為撥接而產生的電話費用 免費贈送56K撥接帳號 單一帳號可使用ADSL及免費使用56K撥接服務 提供在家用寬頻、出外用撥接之服務 提供一個固定IP+8個非固定IP,若用戶僅有一台電腦需使用固定IP〈如線上遊戲、檔案傳輸、及架設網站〉 若需使用非固定IP,則需安裝ADSL PPPOE軟體 採Bridge Mode連線方式 §加值服務內容: 免費提供E-Mail帳號100MB、個人網頁空間10MB 、電子相簿10MB 註:256/64K不提供固定IP ADSL寬頻服務-撥接型

  13. 多機型:提供3個固定IP,有超過1台以上電腦需固定IP。採Bridge Mode連線方式 網路型:提供8個固定IP,可架設伺服器,可建立內部網路(最高提供32個固定IP) 。採Routing Mode連線方式 速度快、價格低廉、不需高額電路成本。 24小時連線,連網無須支付電話費用。 設備簡單不複雜。 §加值服務內容: 免費提供E-Mail帳號100MB、個人網頁空間10MB 、電子相簿10MB 網路型免費提供MRTG網路流量分析(多機型不提供) ADSL寬頻服務-固接型

  14. 撥接型 IP指配:為動態IP (每次分配到的IP皆不同,目前依速率之不同最多可八台一起上線,最多總共可拿到8個動態IP) 連線方式:撥接式需透過PPPoE軟體撥接後才能連線 認證方式:連線時必須輸入一組帳號及密碼機制確認用戶身分 (另本公司另外提供撥接型用戶一個固定IP,中華電信安裝時Default設定為PPPOE模式;用戶若需使用固定IP者,用戶可在收到完工通知書後,將固定IP自行設定於家中的電腦) 適用對象:一般家庭用戶、以下載、瀏覽為主的用戶。 固接多機型— IP指配:提供3個固定IP 連線方式:經設定後,全天候連結網際網路 認證方式:不經過認證機制,直接上網 適用對象:需架設Server、網站的個人、工作室或小型公司 撥接型 VS. 固接型(一)

  15. 固接網路型— IP指配:提供8個固定IP(最多32個IP),可使用5個提供IP(29個IP) 連線方式:經設定後,全天候連結網際網路 認證方式:不經過認證機制,直接上網 適用對象:需架設Server、簡易網路的中小型企業、網咖業者 撥接型 VS. 固接型(二)

  16. 亞太電信ADSL設備回收

  17. 實施日期:94年5月10日價格單位:新台幣元 ADSL寬頻服務費率-電路

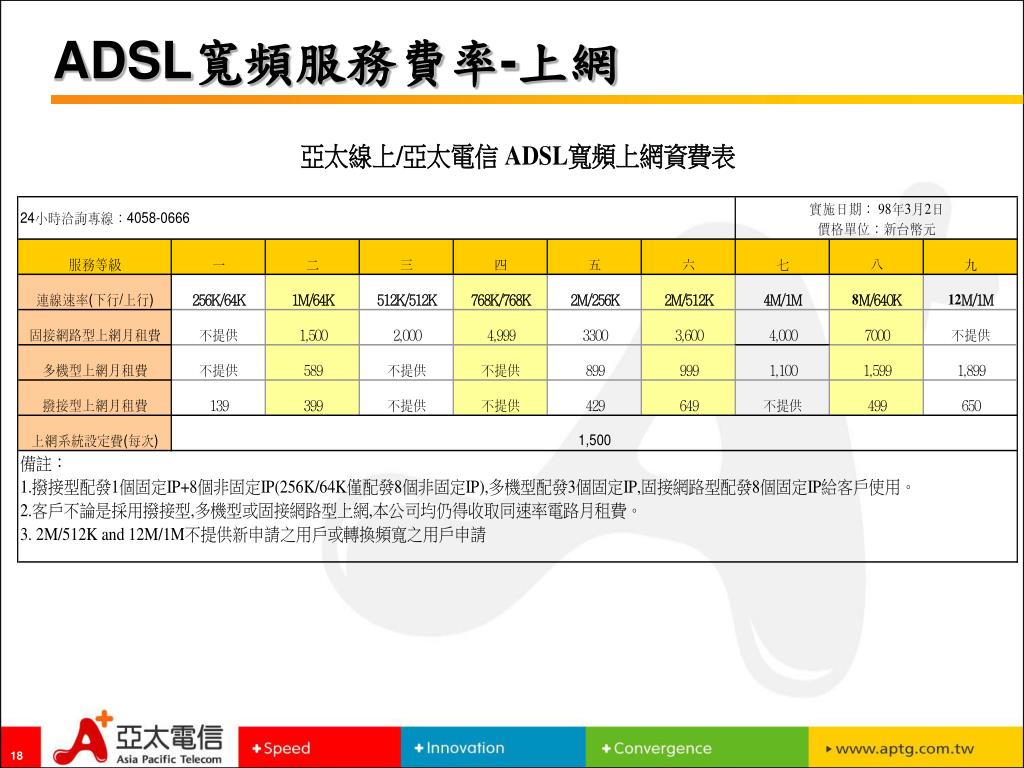

  18. ADSL寬頻服務費率-上網
