防 爆 技 术

防 爆 技 术. 一：防爆的基本概念 二：电气设备的防爆形式 三：防爆标志及铭牌 四：防爆设计 五：防爆技术的应用. 一：防爆的基本概念. 1．爆炸性环境 可能发生爆炸的环境。(如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等) 爆炸性气体环境 大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境。（如： CH4,C2H2,C2H4,NH3,CO,C2H5OH 等） 3. 防爆电气设备.

espen
Download Presentation

防 爆 技 术

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

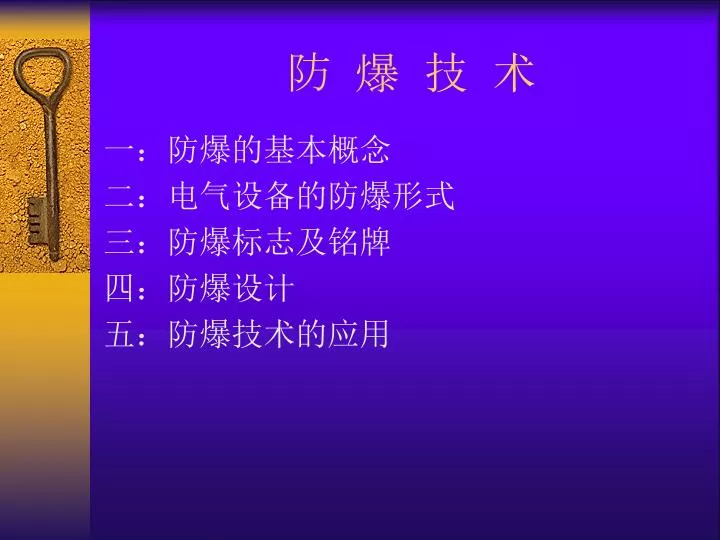

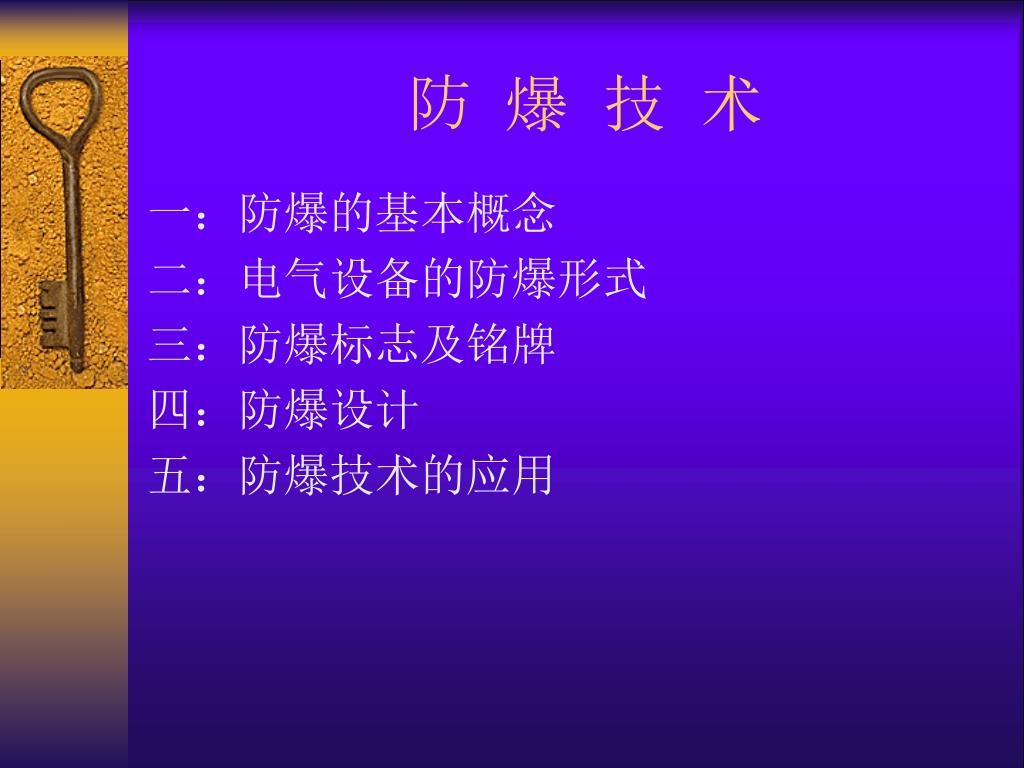

  1. 防爆 技 术 一：防爆的基本概念 二：电气设备的防爆形式 三：防爆标志及铭牌 四：防爆设计 五：防爆技术的应用

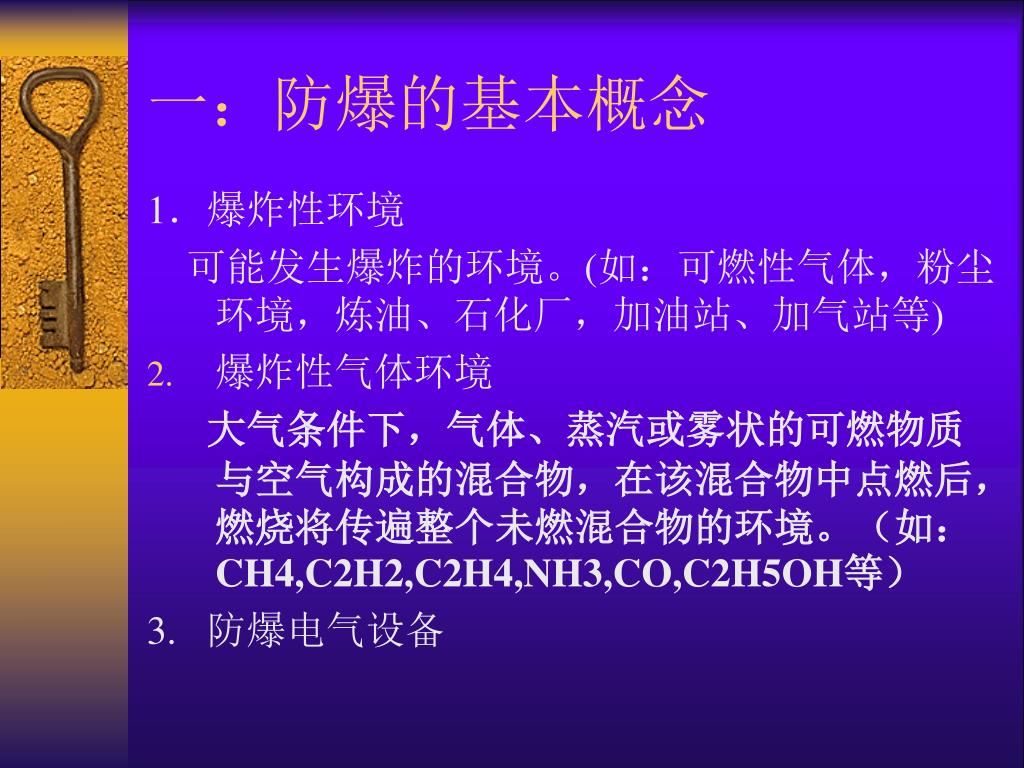

  2. 一：防爆的基本概念 1．爆炸性环境 可能发生爆炸的环境。(如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等) • 爆炸性气体环境 大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境。（如：CH4,C2H2,C2H4,NH3,CO,C2H5OH等） 3. 防爆电气设备

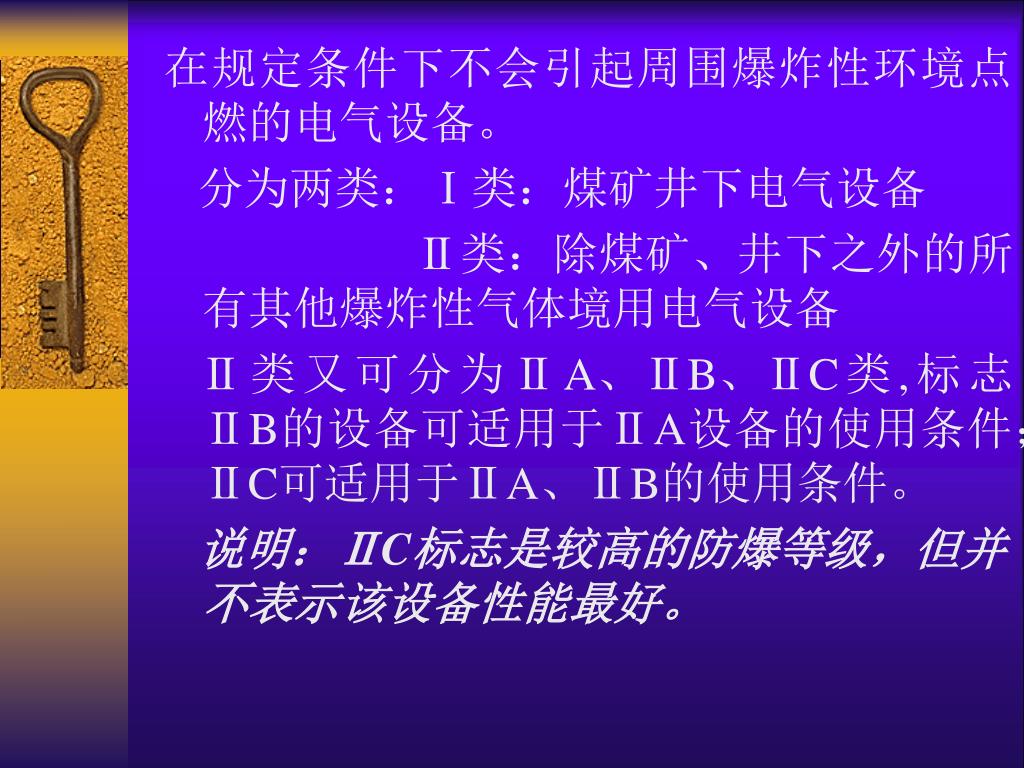

  3. 在规定条件下不会引起周围爆炸性环境点 燃的电气设备。 分为两类：Ⅰ类：煤矿井下电气设备 Ⅱ类：除煤矿、井下之外的所 有其他爆炸性气体境用电气设备 Ⅱ类又可分为ⅡA、ⅡB、ⅡC类,标志ⅡB的设备可适用于ⅡA设备的使用条件；ⅡC可适用于ⅡA、ⅡB的使用条件。 说明：ⅡC标志是较高的防爆等级，但并不表示该设备性能最好。

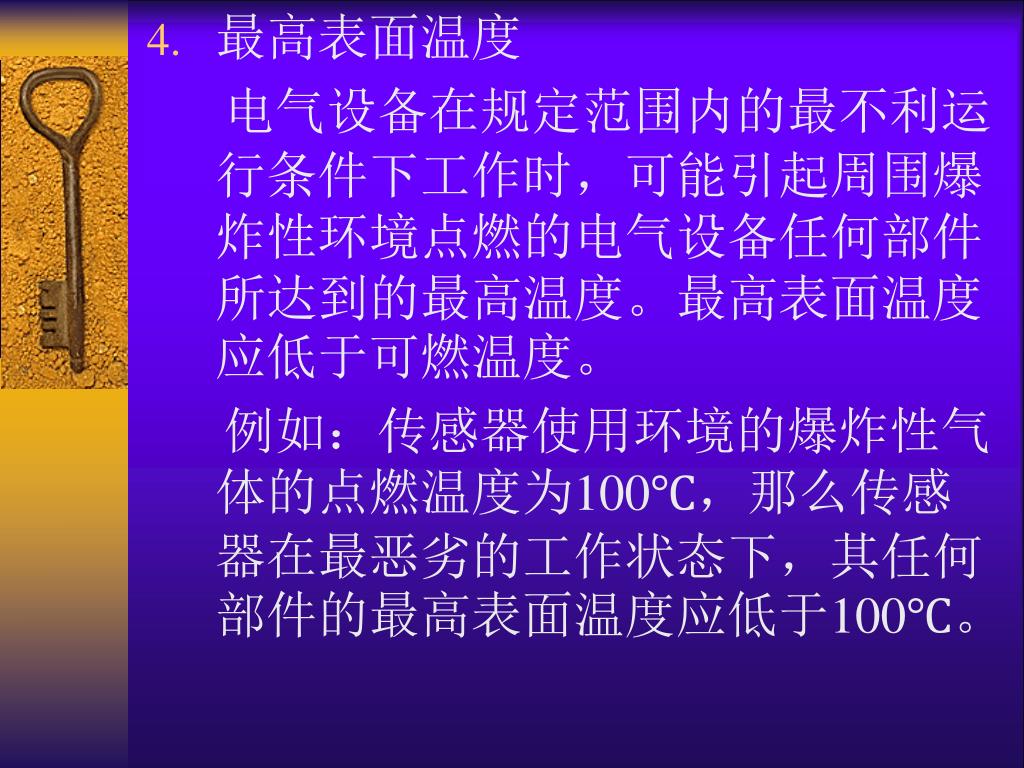

  4. 最高表面温度 电气设备在规定范围内的最不利运行条件下工作时，可能引起周围爆炸性环境点燃的电气设备任何部件所达到的最高温度。最高表面温度应低于可燃温度。 例如：传感器使用环境的爆炸性气体的点燃温度为100℃，那么传感器在最恶劣的工作状态下，其任何部件的最高表面温度应低于100℃。

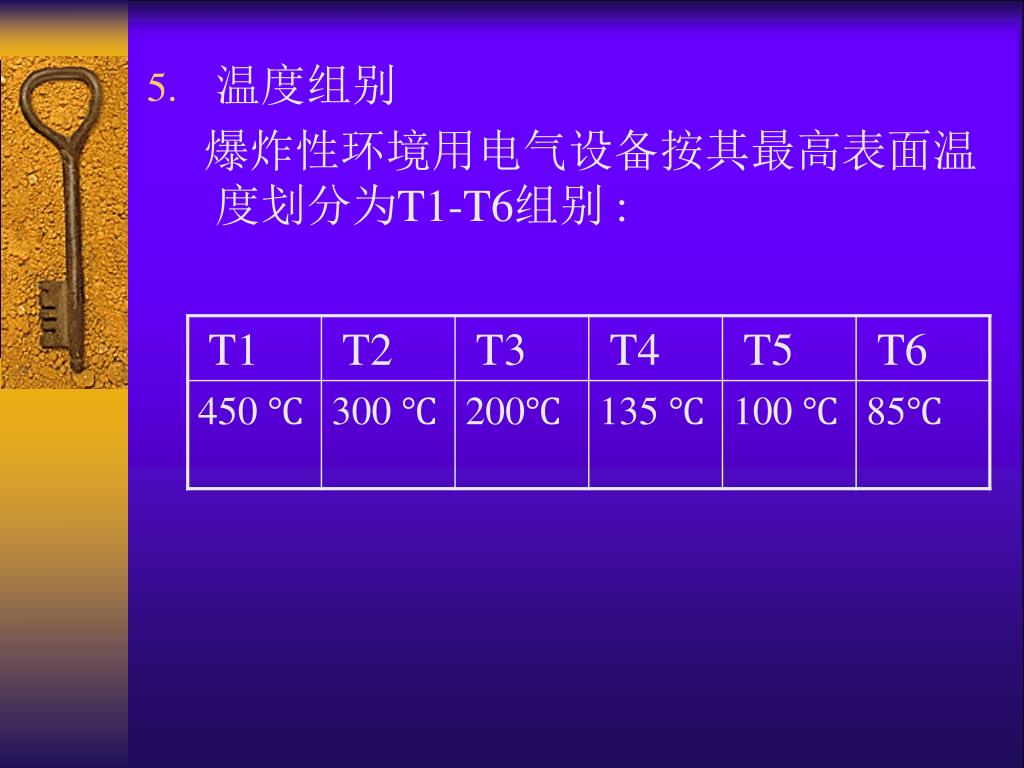

  5. 温度组别 爆炸性环境用电气设备按其最高表面温度划分为T1-T6组别 :

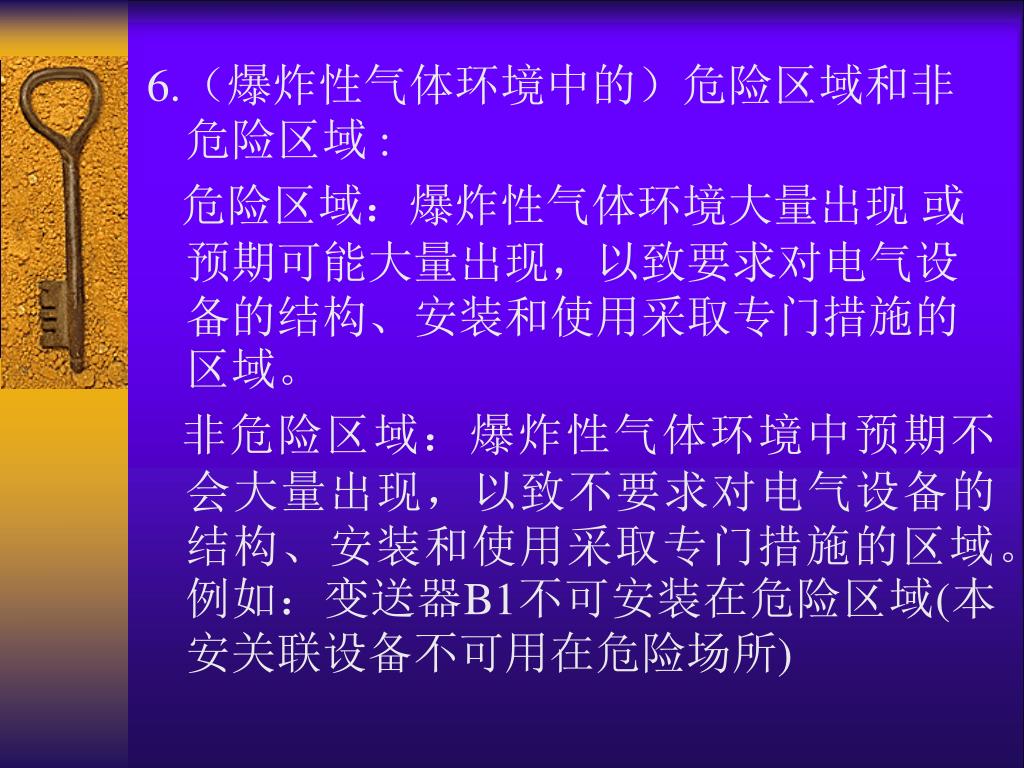

  6. 6.（爆炸性气体环境中的）危险区域和非 危险区域 : 危险区域：爆炸性气体环境大量出现 或预期可能大量出现，以致要求对电气设备的结构、安装和使用采取专门措施的区域。 非危险区域：爆炸性气体环境中预期不会大量出现，以致不要求对电气设备的结构、安装和使用采取专门措施的区域。例如：变送器B1不可安装在危险区域(本安关联设备不可用在危险场所)

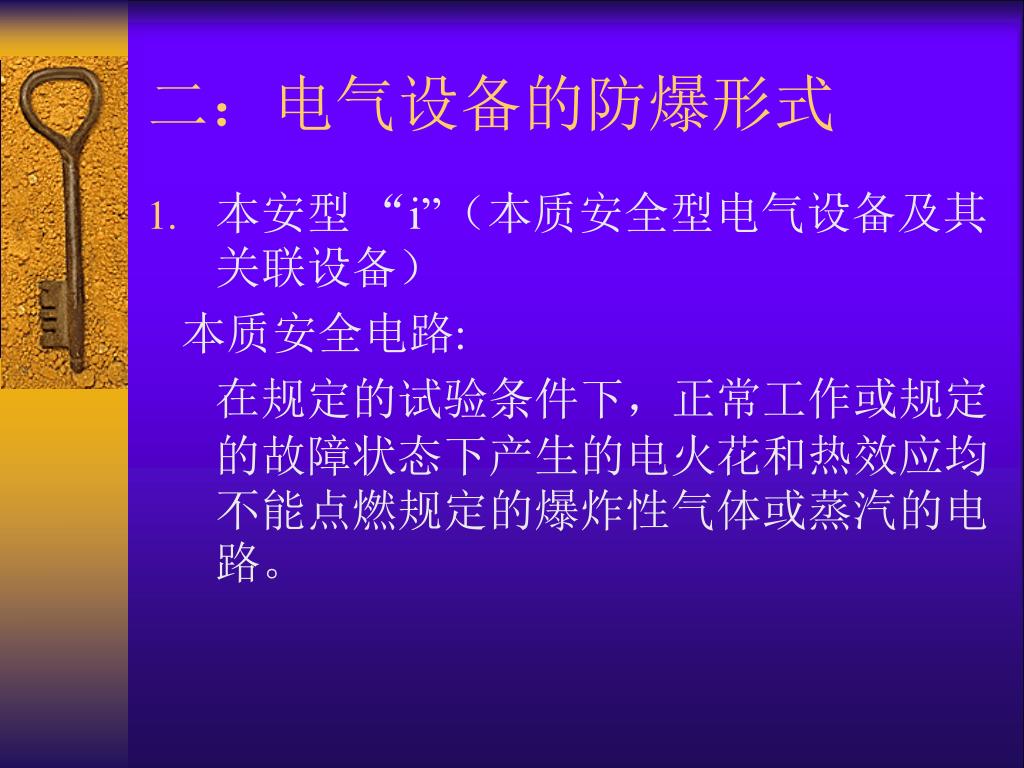

  7. 二：电气设备的防爆形式 • 本安型 “i”（本质安全型电气设备及其关联设备） 本质安全电路: 在规定的试验条件下，正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性气体或蒸汽的电路。

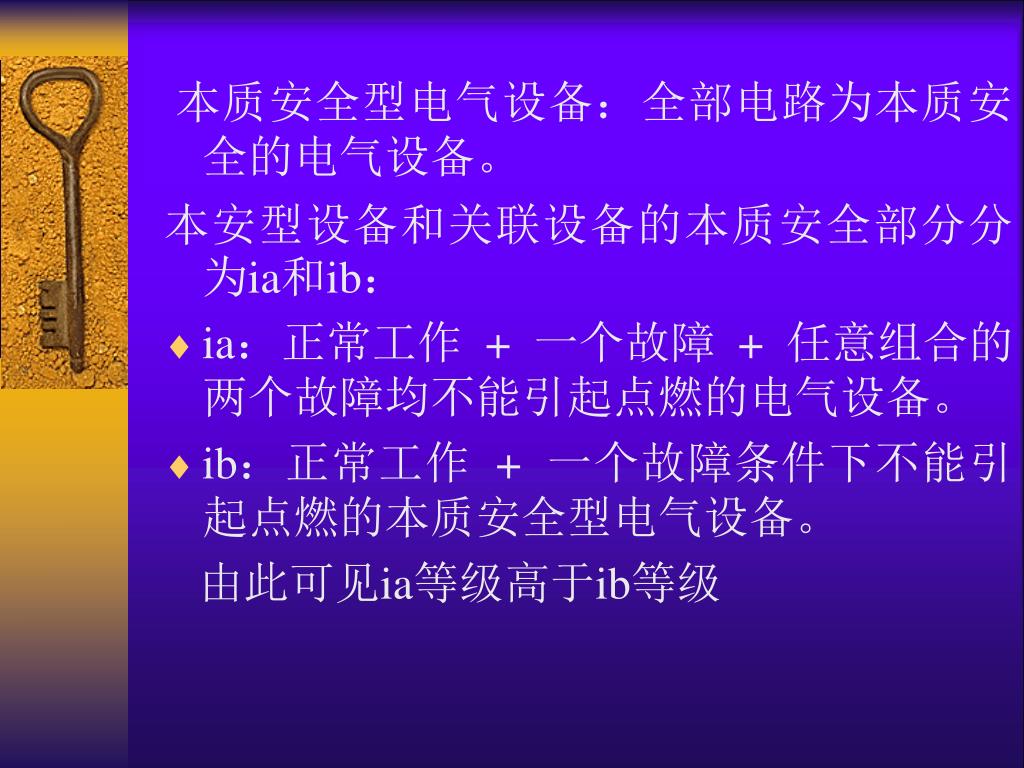

  8. 本质安全型电气设备：全部电路为本质安全的电气设备。 本质安全型电气设备：全部电路为本质安全的电气设备。 本安型设备和关联设备的本质安全部分分为ia和ib： • ia：正常工作 + 一个故障 + 任意组合的两个故障均不能引起点燃的电气设备。 • ib：正常工作 + 一个故障条件下不能引起点燃的本质安全型电气设备。 由此可见ia等级高于ib等级

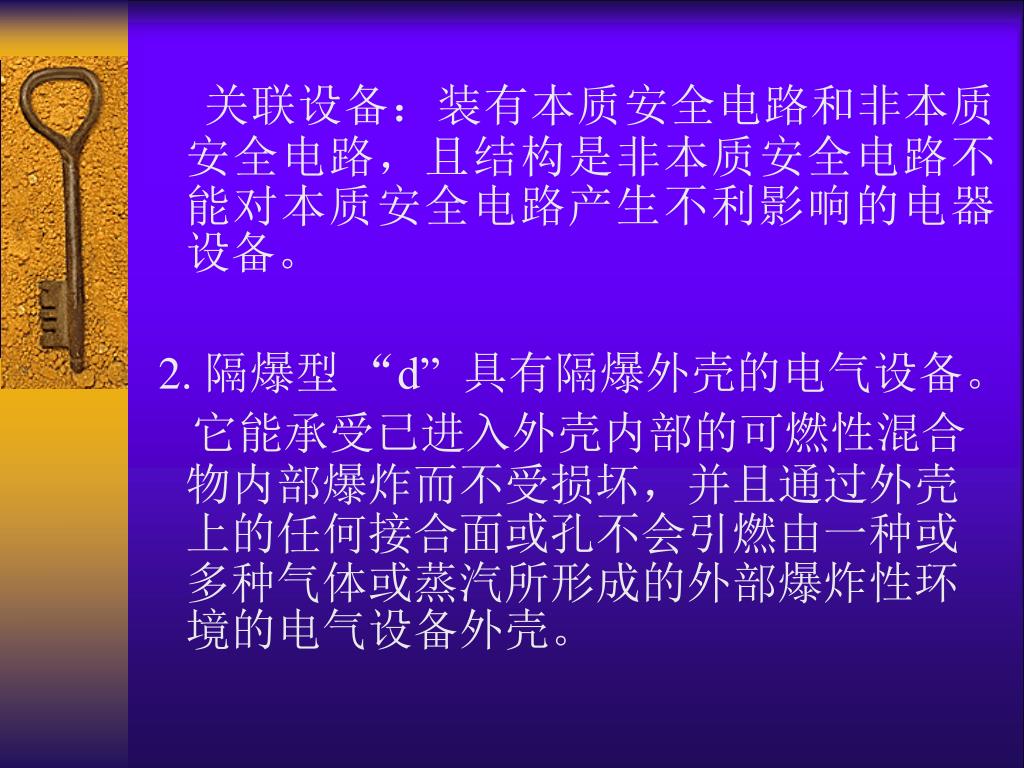

  9. 关联设备：装有本质安全电路和非本质安全电路，且结构是非本质安全电路不能对本质安全电路产生不利影响的电器设备。 2. 隔爆型 “d” 具有隔爆外壳的电气设备。 它能承受已进入外壳内部的可燃性混合物内部爆炸而不受损坏，并且通过外壳上的任何接合面或孔不会引燃由一种或多种气体或蒸汽所形成的外部爆炸性环境的电气设备外壳。

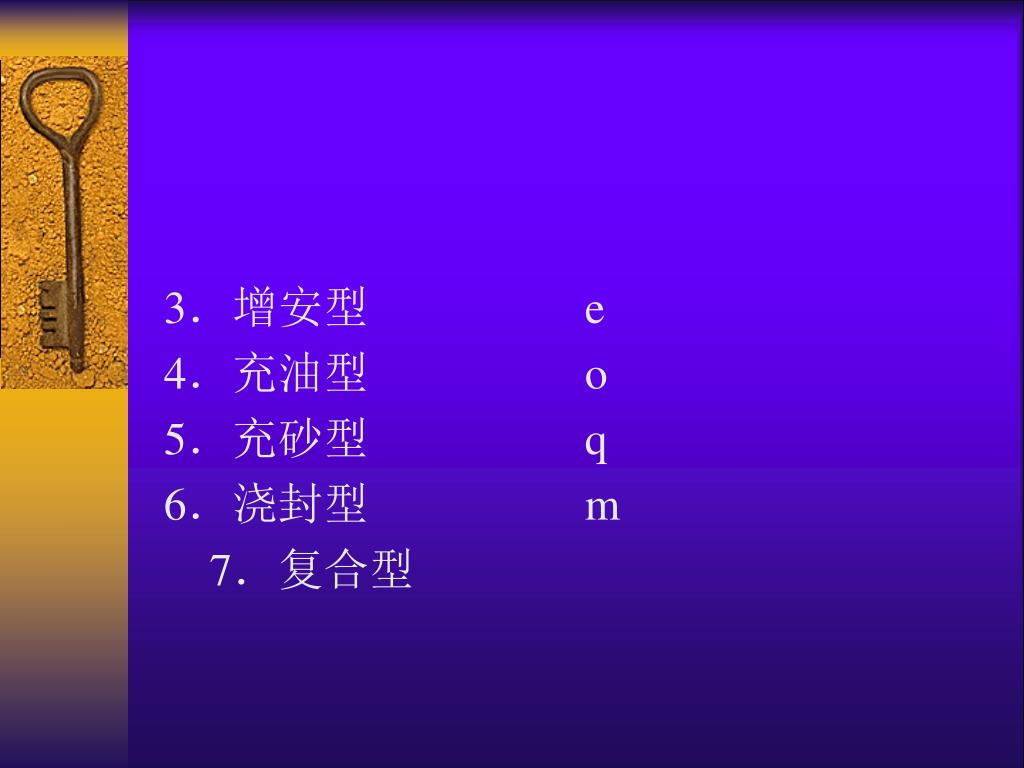

  10. 3．增安型 e 4．充油型 o 5．充砂型 q 6．浇封型 m 7．复合型

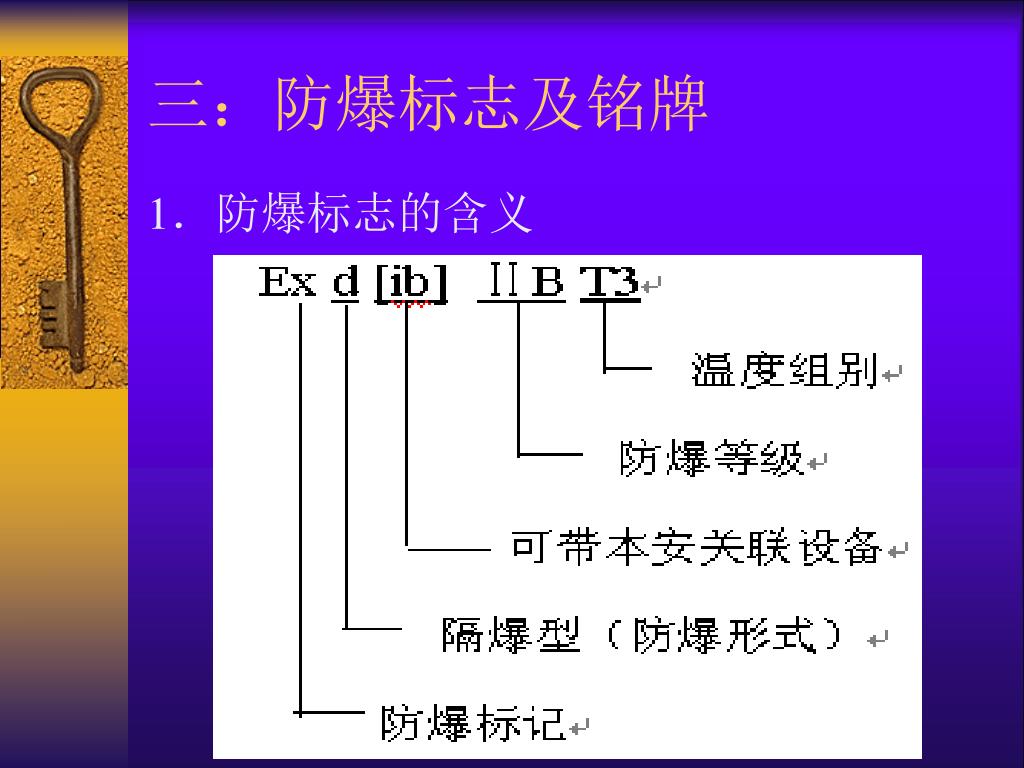

  11. 三：防爆标志及铭牌 1．防爆标志的含义

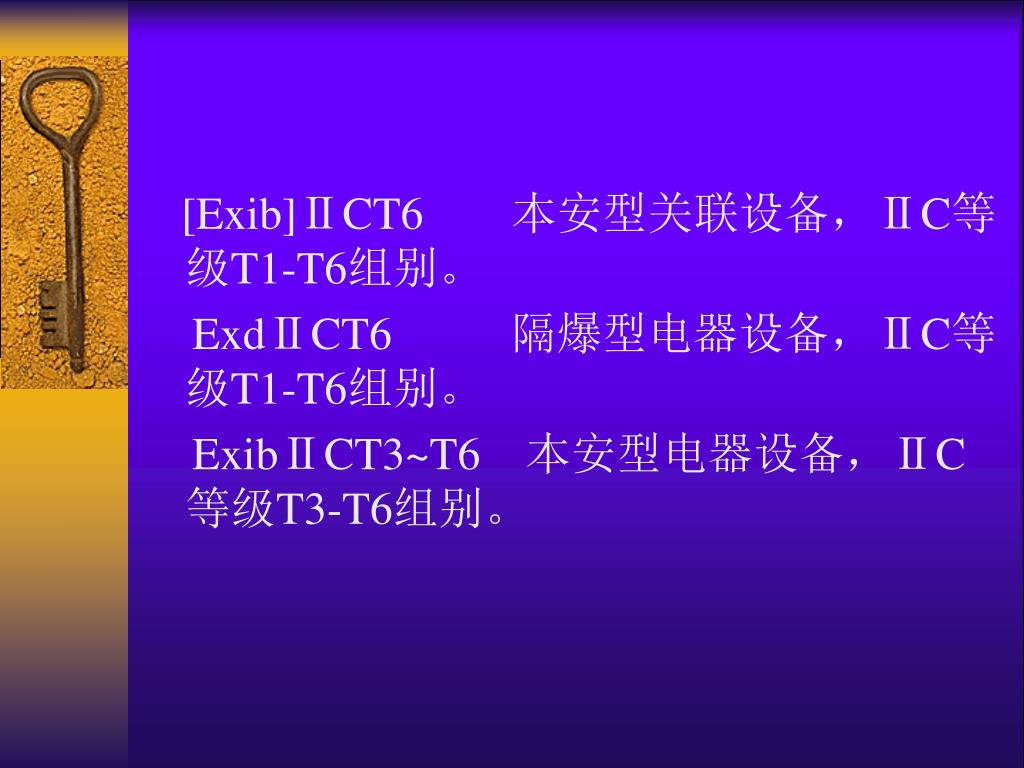

  12. [Exib]ⅡCT6 本安型关联设备，ⅡC等级T1-T6组别。 ExdⅡCT6 隔爆型电器设备，ⅡC等级T1-T6组别。 ExibⅡCT3~T6 本安型电器设备，ⅡC等级T3-T6组别。

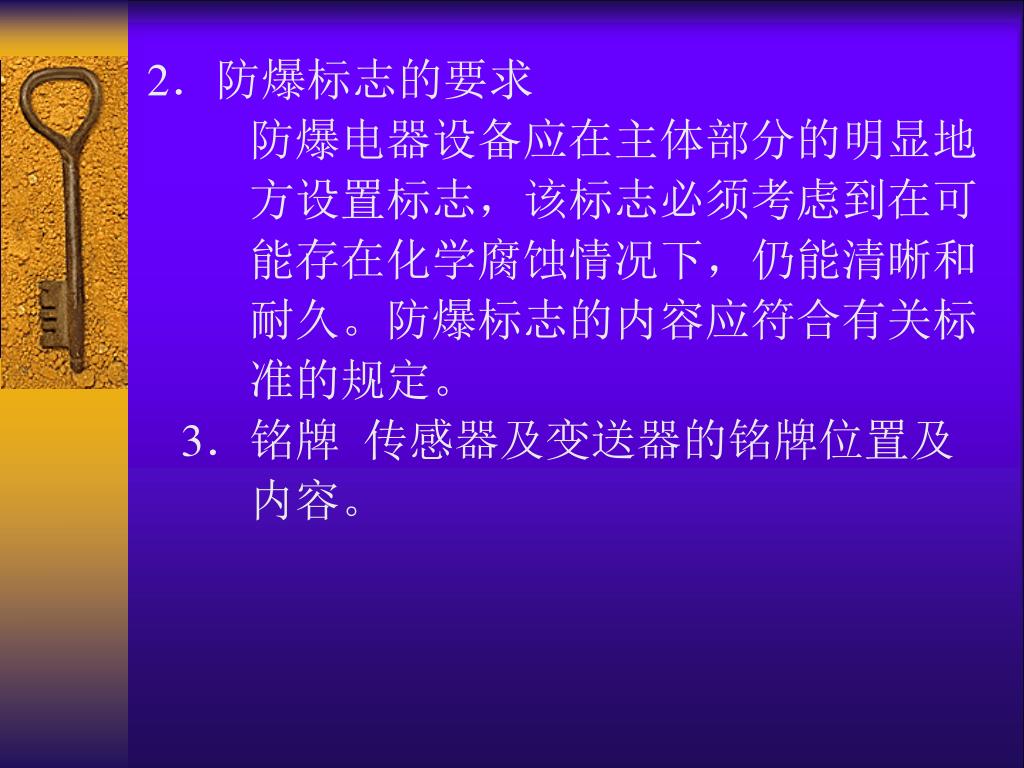

  13. 2．防爆标志的要求 防爆电器设备应在主体部分的明显地 方设置标志，该标志必须考虑到在可 能存在化学腐蚀情况下，仍能清晰和 耐久。防爆标志的内容应符合有关标 准的规定。 3．铭牌 传感器及变送器的铭牌位置及 内容。

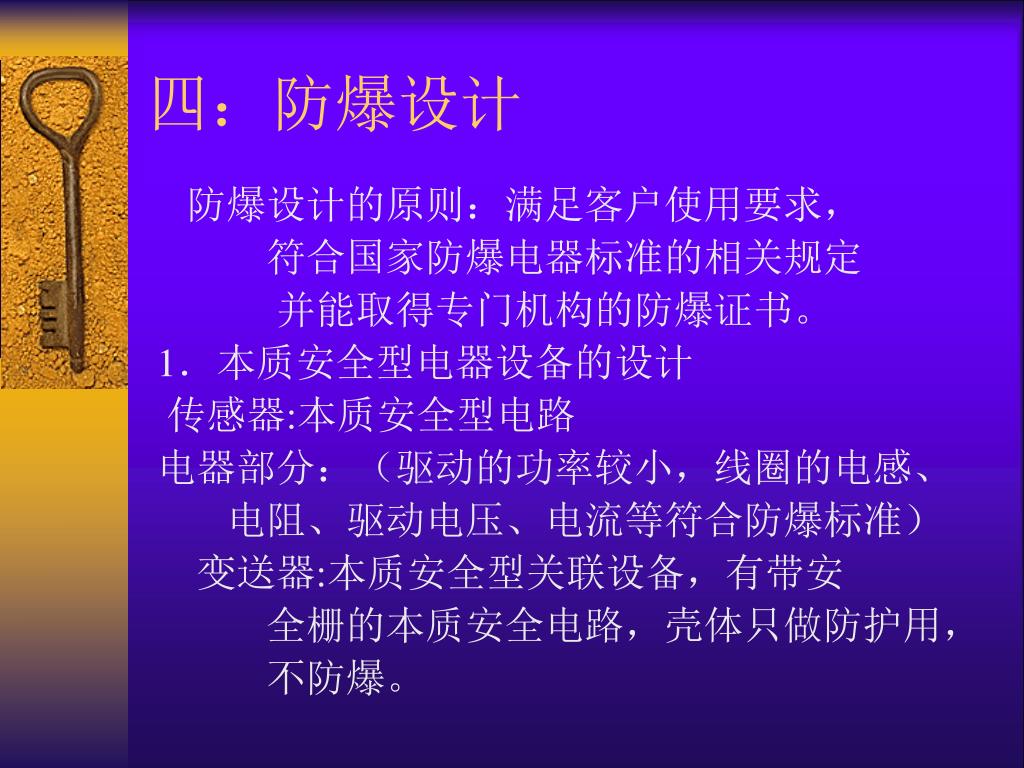

  14. 四：防爆设计 防爆设计的原则：满足客户使用要求， 符合国家防爆电器标准的相关规定 并能取得专门机构的防爆证书。 1．本质安全型电器设备的设计 传感器:本质安全型电路 电器部分：（驱动的功率较小，线圈的电感、 电阻、驱动电压、电流等符合防爆标准） 变送器:本质安全型关联设备，有带安 全栅的本质安全电路，壳体只做防护用， 不防爆。

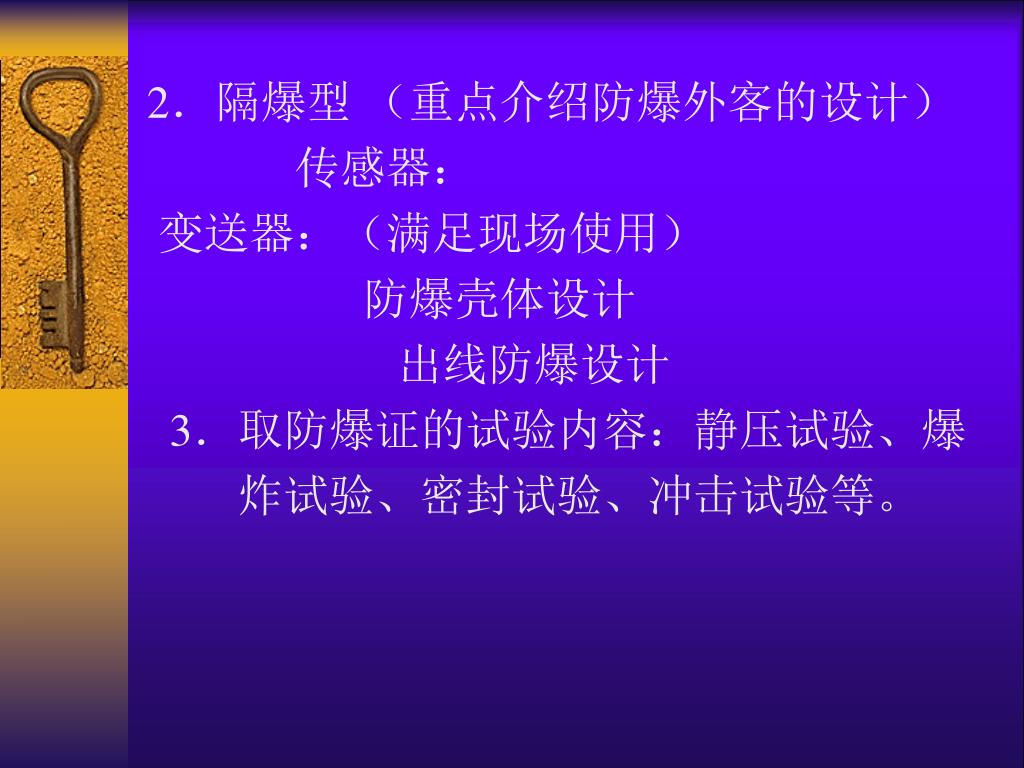

  15. 2．隔爆型 （重点介绍防爆外客的设计） 传感器： 变送器：（满足现场使用） 防爆壳体设计 出线防爆设计 3．取防爆证的试验内容：静压试验、爆 炸试验、密封试验、冲击试验等。

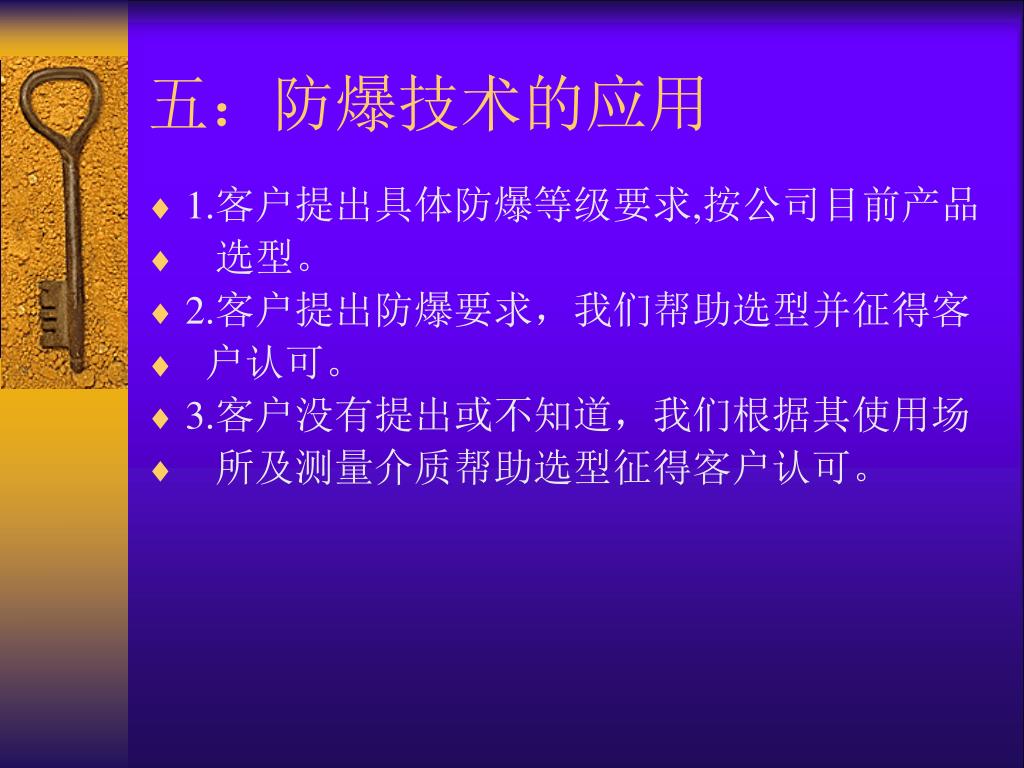

  16. 五：防爆技术的应用 • 1.客户提出具体防爆等级要求,按公司目前产品 • 选型。 • 2.客户提出防爆要求，我们帮助选型并征得客 • 户认可。 • 3.客户没有提出或不知道，我们根据其使用场 • 所及测量介质帮助选型征得客户认可。

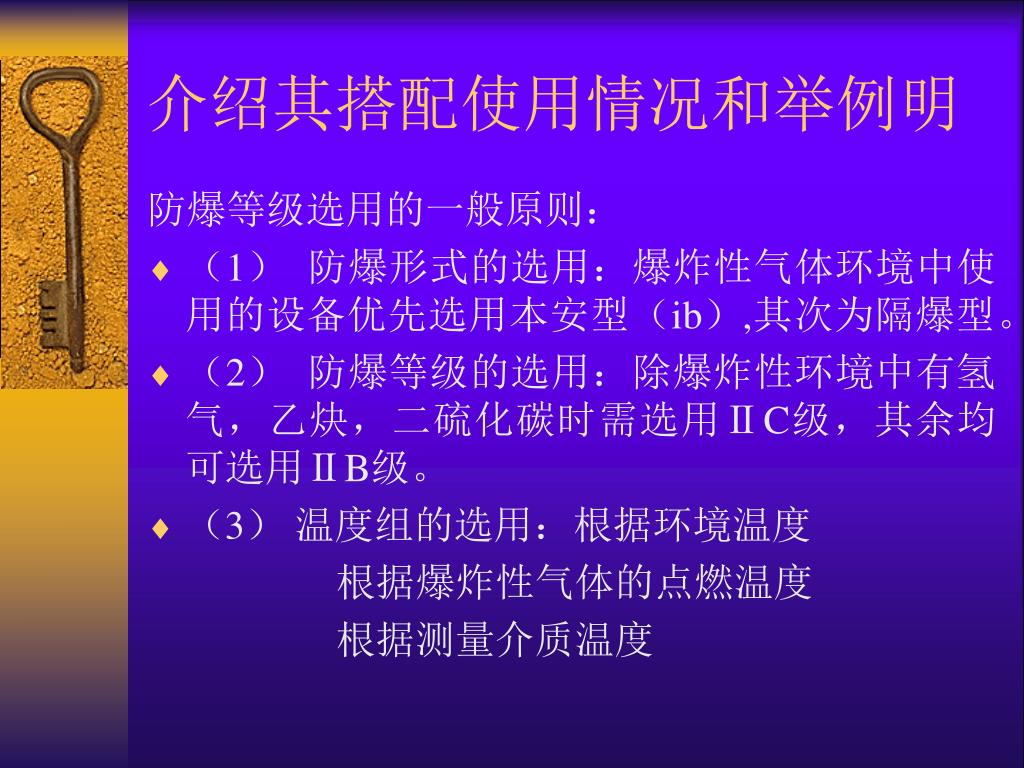

  17. 介绍其搭配使用情况和举例明 防爆等级选用的一般原则： • （1）防爆形式的选用：爆炸性气体环境中使用的设备优先选用本安型（ib）,其次为隔爆型。 • （2）防爆等级的选用：除爆炸性环境中有氢气，乙炔，二硫化碳时需选用ⅡC级，其余均可选用ⅡB级。 • （3）温度组的选用：根据环境温度 根据爆炸性气体的点燃温度 根据测量介质温度

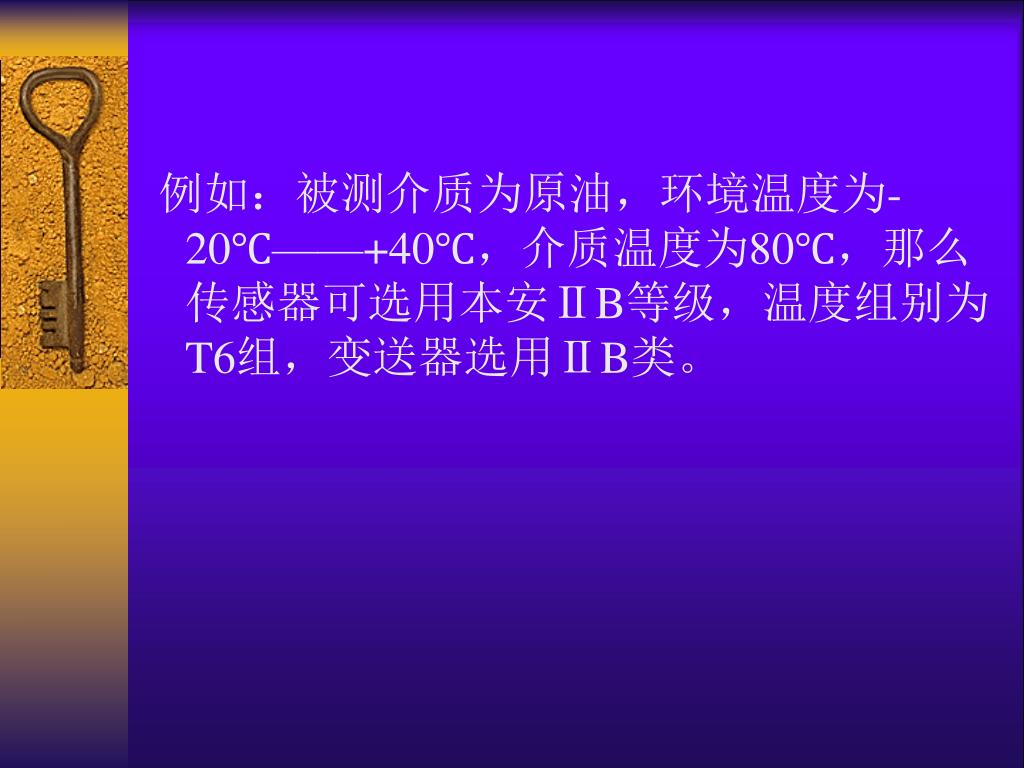

  18. 例如：被测介质为原油，环境温度为-20℃——+40℃，介质温度为80℃，那么传感器可选用本安ⅡB等级，温度组别为T6组，变送器选用ⅡB类。

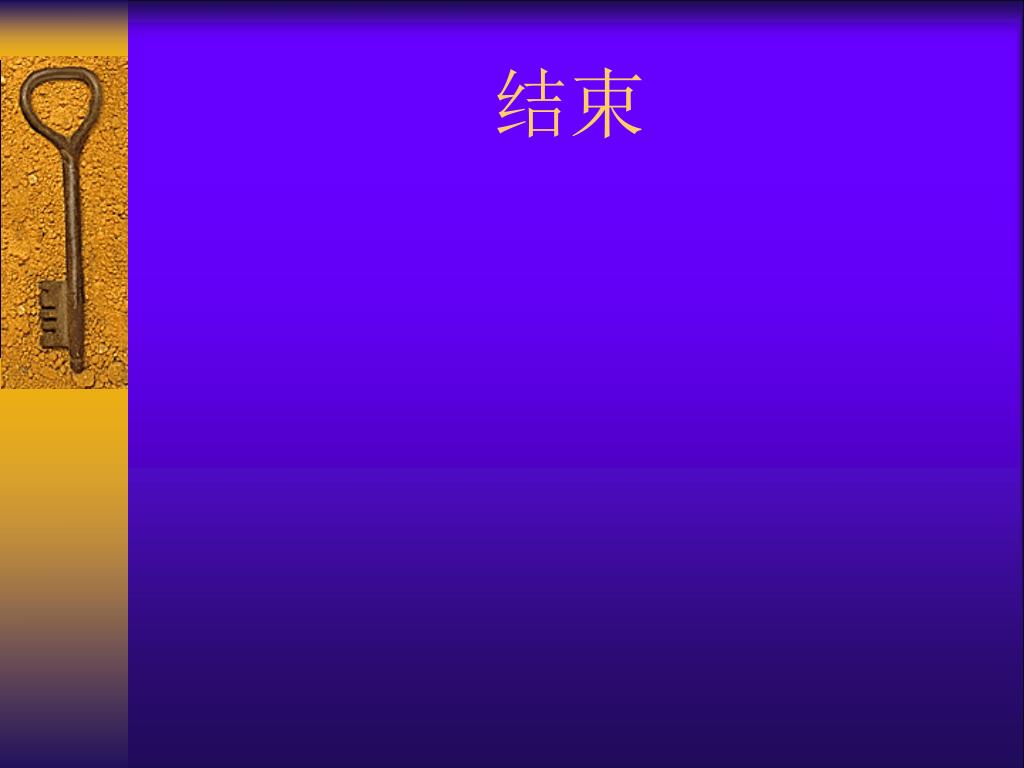

  19. 结束
