知识回顾

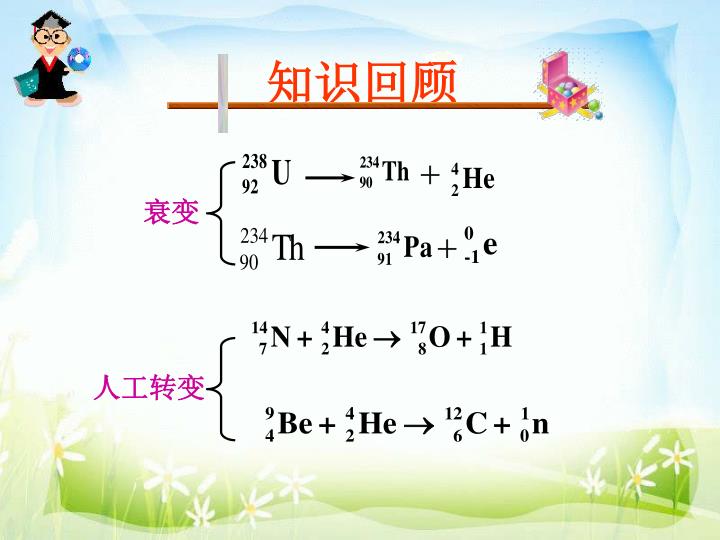

1. 知识回顾 ＋ ＋ 衰变 人工转变

2. 导入新课 核电站中的核反应堆 秦山核电站 想了解它们吗？ Let us go！！！

3. 裂变反应堆 核裂变 第二节 和

4. 教学目标 知道核裂变的概念，知道重核裂变中能释放出巨大的能量。 了解常用裂变反应堆的类型，了解核电站及核能发电的优缺点。 知道什么是链式反应。 1、知识与能力

5. 通过对核子平均质量与原子序数关系的理解，培养学生的逻辑推理能力及应用教学图像处理物理问题的能力。通过对核子平均质量与原子序数关系的理解，培养学生的逻辑推理能力及应用教学图像处理物理问题的能力。 激发学生热爱科学、探求真理的激情，树立实事求是的科学态度。 确立世界是物质的，物质是运动变化的，而变化过程必然遵循能量守恒的观点。 2、过程与方法 3、情感态度与价值观

6. 教学重难点 链式反应及其释放核能的计算。 重核裂变核反应方程式的书写。 通过核子平均质量与原子序数的关系，推理得出由质量数较大的原子核分裂成质量数较小的原子核释放能量这一结论。 1、重点 2、难点

7. 本节导航 1、裂变和链式反应 2、核反应堆 3、核电站

8. 裂变和链式反应

9. 想一想 想一想 通过前面的学习，核反应中有些可以释放出能量，有些要吸收能量，什么样的核反应会放出能量呢？ 物理学家发现，不仅核子结合成原子时核时有质量亏损，会放出核能，有些重核分裂成中等质量的核时也会发生质量亏损，同时放出巨大的核能。 想一想，这又是为什么呢？

10. 生成物 反应物 核子数 核子数 ＝ 原子核质量 核子的平均质量 ＝ 核子数 核反应示意图

11. 精确的研究表明，原子核的质量虽然随着原子序数Z的增大而增大，但是二者之间并不成正比关系。人们发现，不同的原子核，其核子的平均质量（原子核的质量）如下页的图。精确的研究表明，原子核的质量虽然随着原子序数Z的增大而增大，但是二者之间并不成正比关系。人们发现，不同的原子核，其核子的平均质量（原子核的质量）如下页的图。 从图中可以看出，铁原子核中原子的平均质量最小。如果原子序数较大的重核分裂成原子序数小小一些的核B和C，或者原子序数很小的轻核D、E结合成一个原子序数大些的F核，都会有质量亏损，都会放出巨大的核能。

12. 核子平均质量 D E A F C B Fe O Z 核子的平均质量与原子序数之间的关系

13. 名词解释 重核分裂成中等质量的核时，释放出核能的反应称为核裂变（nuclear fission）。 由于重核的不稳定性，有的重核会发生自发裂变，但这种裂变中核能释放的过程进行得极其缓慢，功率很小。 例如，在自发裂变情况下，1g铀238要经过45亿年才剩下0.5g，再经过45亿年剩下0.25g……如此缓慢地释放何能是毫无价值的。

14. 想一想 哈恩 怎样让释放的核能有价值呢？ 1939年12月，德国科学家哈恩和他的助手斯特拉斯曼发现，用中子轰击铀核时，铀核发生了裂变。铀核裂变的产物是多种多样的，一种典型的反应是裂变成钡和氪，同时放出三个中子。核反应方程为：

15. 铀235的裂变

16. 裂变时会释放出巨大的核能。在上述裂变的前后的质量亏损为裂变时会释放出巨大的核能。在上述裂变的前后的质量亏损为 △m=0.358×10-27kg 释放的核能为 △E=△m·c2=201MeV 铀核裂变的产物不同，释放的能量也不同。一般说来，铀核裂变时平均每个核子释放的能量约为1MeV. 可以估计，如果1kg铀全部裂变，它放出的能量约为2000t优质煤完全燃烧时释放的能量。

17. 中子 铀235裂变 中子 一般说来，铀核裂变时总要释放出2～3个中子，这些中子又引起其他的铀核裂变并释放更多的中子，这样裂变就会自动的不断进行下去，释放出越来越多的能量，这一过程称为链式反应（chain reaction）。

19. 原子弹原理 原子弹爆炸 原子弹 如果不对链式反应进行控制，雪崩式的链式反应就会在瞬间发生，数量巨大的铀核在不到百万分之一秒内全部全部裂变会放出惊人的能量，并形成剧烈爆炸。

20. 核反应堆

21. 想一想 怎样想办法让链式反应中释放的巨大能量为我们所用而又不引发爆炸呢？ 我们应该让链式反应中产生的核能稳定释放，必须控制链式反应进行的速度。 核反应堆（nuclear reactor）是一种实现可控链式反应的装置，它可以使堆内的链式反应以一定的强度进行下去，从而稳定的释放核能。 1945年，世界上那个第一个实验核反应堆建成。

22. 目前广泛应用的实用核反应堆 慢中子反应堆 目前正在研究和试验的核反应堆 快中子增殖反应堆 核反应堆的类型多种多样，根据反应堆的工作原理，主要分为以下两类： ① 慢中子反应堆 堆中的核反应主要是铀235吸收慢中子后发生的裂变。

23. 反应堆主要通过以下两个方面来控制链式反应。反应堆主要通过以下两个方面来控制链式反应。 第一，铀裂变时产生的中子大都为快中子，而铀235易俘获慢中子而不易俘获快中子。因此，需用慢化剂使裂变中放出的快中子减速，成为可以诱发铀235裂变的慢中子（又称热中子），从而维持链式反应。常用的减速剂有轻水（普通水）、重水或石墨。根据所用慢化剂的不同。反应堆可以分为轻水堆、重水堆、石墨堆等。

24. 第二，用吸收中子能力很强的镉做成控制棒，将它们插入铀棒之间。用控制棒调节反应堆中的中子数目，从而控制链式反应的速度，使反应既不会过分剧烈，又能以一定强度进行下去。第二，用吸收中子能力很强的镉做成控制棒，将它们插入铀棒之间。用控制棒调节反应堆中的中子数目，从而控制链式反应的速度，使反应既不会过分剧烈，又能以一定强度进行下去。 反应堆内外循环流动的冷却剂将裂变产生的热传输出去。常用的冷却剂有轻水、重水和液态金属钠。 用普通水做慢化剂和冷却剂的轻水堆又分为沸水堆和压水堆。

25. 控制棒——镉棒 水泥防护层 燃料棒——铀棒 减速剂 慢中子反应堆结构示意图

26. 堆芯 由燃料棒、控制棒和慢化剂组成 反射层 把外逸的中子反射回堆层 水泥防护层 屏蔽堆中放出的各种射线 注意 a 建造核反应堆时要特别注意的问题是防止放射线和放射性物质的泄露，以伤害人体、污染环境。 b 核反应堆中使用过的核废料仍然具有很强的放射性，必须装入特制的容器，深埋地下。

27. 目的 特点 为了更充分的利用天然铀资源。 每“烧”掉一个裂变核可以产生一个以上的新的燃料核。 维持链式反应 被铀238 吸收 两次 β衰变 ②快中子增殖反应堆 核裂变中产生的快中子 变成铀239 变成钚239

28. 钚239也是一种可裂变的核燃料。在快中子增殖反应堆中，钚239产生的速度大于铀235消耗的速度，结果核燃料中可裂变产物会越来越多，由此将天然铀资源的利用率提高到60%～70 % 。相当于可利用的天然铀资源增加了60 ～ 70倍。 还可以用钍232代替上述的铀238经历同样反应后变为铀233。 铀233也是一种可裂变的核燃料。快中子增殖反应堆可以利用除铀以外的钍燃料和其他反应堆中用过的核废料。

29. 核电站

30. 热交换器 蒸汽轮机 发电机 蒸汽 原子反应堆 水 冷凝器 泵 泵 水泥防护层 冷却剂 核电站原理示意图

31. 优点 在第一循环回路中，高压和高温的水霸堆芯的热量传到蒸汽发生器中，使第二循环回路中的水汽化。高压水蒸气再推动汽轮发电机组发电，这部分与火力发电厂基本相同。 核电站消耗的核燃料很少，一座百万千瓦级的核电站，每年只消耗约30t浓缩铀，而同样功率的火电站，每年只消耗约2.5×106t煤。 经济效益方面，不在火电站之下。 对环境的污染比火电站小。

32. 课堂小结 ⑵ 1、裂变和链式反应 ⑴ 重核分裂成中等质量的核，释放出核能的反应称为核裂变。 ⑶ 理解链式反应。

33. 2、核反应堆 ⑴ 核反应堆是一种可控链式反应的装置。 ⑵ 根据工作原理，核反应堆可分为慢中子反应堆和快中子增殖反应堆。 3、核电站 ⑴ 核电站利用核能发电，其核心设施为核反应堆。 ⑵ 与火电站相比，对环境污染小。

34. 高考链接 1. (06天津)一个 原子核在中子的轰击下发生一种可能的裂变反应，其裂变方程为如下，则下列叙述正确的是（ ） A A．X原子核中含有 86个中子 B．X原子核中含有 141个核子 C．因为裂变时释放能量，根据E=mc2，所以裂变后的总质量数增加 D．因为裂变时释放能量，出现质量亏损，所以生成物的总质量数减少

35. 2.(06全国1卷)某原子核 吸收一个中子后，放出一个电子，分裂为两个α粒子。由此可知( ) A X Z A.A=7，Z=3 B.A=7，Z=4 C.A=8，Z=3 D.A=8，Z=4 点拨 点拨 裂变前后质量数和电荷数守恒，故CD错。X的质子数为54，质量数为140，则中子数为86，故B错A对。 A 裂变前后质量数和电荷数守恒。

36. 点拨 3. (06北京)目前核电站利用的核反应是( ) A A．裂变，核燃料为铀 B．聚变，核燃烧为铀 C．裂变，核燃烧为氘 D．聚变，核燃料为氘 要熟练掌握课本知识。

37. 课堂练习 1、下列核反应中，表示核裂变的是（ ） A. B. C. D. 点拨 C A为α衰变，B为β衰变，C为重核裂变，D为人工转变。

38. 点拨 2、关于铀核裂变，下列说法正确的是（ ） BC A.铀核裂变的产物是多种多样的，但只能裂变成两种不同的核 B.铀核裂变时还能同时释放2～3个中子 C.为了使裂变的链式反应容易进行，最好用纯铀235 D.铀块的体积对产生链式反应无影响 链式反应的发生条是铀块体积大于临界体积。

39. 点拨 9.46×1015 Kg＝1.15×102 m＝ 8.2×1010 3、秦山核电站第一期工程装机容量为30万kW，如果1g铀235完全裂变时产生的能量为8.2×1010 J，并且假定产生的能量都变成了电能，那么，每年要消耗多少铀235?（一年按365天计算） 解：核电站每天的发电量为 W=Pt=3×108×24×3600 J=2.592×1013J. 每年的发电量W总=365W=9.46×1015J 而1g铀完全裂变时产生的能量8.2×1010J . 所以，每年消耗的铀的量为

40. 教材习题答案 1.慢化剂作用：裂变时产生的中子大都是快中子，慢化剂使他们减速，成为可诱发铀235裂变的慢中子，从而维持链式反应。 控制棒作用：控制棒由吸收能力很强的金属镉制成，将它插在铀棒之间，可调节反应堆中的中子数目，从而控制链式反应快慢，使反应既不过分剧烈，又能按一定强度反应下去。

41. 2. ⑴P=500×2MW+800MW=1800MW 核电站每天能提供的电能W=Pt=1800MW×20h=36×106kWh. ⑵反应堆中核燃料每天释放的能量为 W/30%=12×107kWh. 核电站与火电站主要不同之处在于怎样获得推动蒸汽轮机转动的高压水蒸汽。核电站的第一循环回路是通过在反应堆内外循环流动的制冷剂。例如高压的水把堆芯裂变产生的热传输堆外的蒸汽发生器中。而火电中则燃料直接通过燃烧加热锅炉中的水，产生高压水蒸气。
